SIMATIC WinCC/SES V7.3 (Sequence Execution System)

Transkript

1 WinCC V7.3 SIMATIC WinCC/SES V7.3 (Sequence Execution System) Siemens, s.r.o., Digital Factory 2015 Všechnapráva vyhrazena. Strana

2 Co je SIMATIC WinCC/SES V7.3 (Sequence Execution System)? Správa a ízení sekven ních proces Kombinace automatického pr b hu sekvence s možností manuálních p erušení Strana2

3 Pekárna (Bakery) Kuku i ná mouka Výrobní postup pro Celozrnné rohlíky S l Mouka Soda Mouka Cukr O echy Základní pozice (Base_position) Spustit vážení (Start_Scales) Spustím samostatný výrobní postup Vážení 1 (Unit1 Scale1 Váha 1 Váha 2 Ne Je Vážení 1 dokon eno? (Wait_for_scale_1) Hn tací stroj Ne Ano Spustit sušení s mícháním (Vacuum/mixer) Je spln n parametr doba míchání? (Mixing_time_1) Ano Strana3

4 S l Váha 1 WinCC/SES Unit 1 Mouka Sodal Mouka Unit 3 Control modul Ventil vážení 1 (Valve_scale_1) Control modul Motor sušení (Motor_vacuum Cukr Kuku i ná mouka Control modul Ventil vážení 2 (Valve_scale_2) Control modul Ventil vody (Valve_water) O echy Kvasnice Unit 2 Váha 2 U každé Unit mohu íci do jaké Category pat í. ízená technologie m že obsahovat Unity, které pat í do pekárny, jiné do kotelny, atd. Kategorie (Category): Pekárna (Bakery) Unit technologický celek Sekvenceje posloupnost krok (steps) vedoucí k výrob požadovaného produktu Control modules Parameters Steps Category slouží pro filtrování. Vidím sekvence, které pat í do dané Category. Parametry, které Unita využívá ve svých sekvencích Je spln n parametr doba míchání? (Mixing_time_ 1) Steps možné aktivity, které m že Unita realizovat. Aktivity control modules. Hn tací stroj Control modul Motor míchání (Motor_mixing Strana4 Sequences Links Napojení na jiné Unity (chci spustit jiný technologický celek)

5 Pr b h práce Definice všech možných výrobních krok pro každou Unit Definice všech nezbytných produk ních parametr Napojení Control modules (CMs) p es CFC Definice pracovních postup (p íprava pro sekvence) Zadání sekvencí a žádaných hodnot parametr Start výroby Manuáln pomocí WinCC SES nebo Automaticky P es p ipravene CFC objekty Program v PLC je realizován pomocí nadstavby CFC Strana5 Sledování aktuálního kroku sekvence a aktuálních hodnot parametr v porovnání s žádanou hodnotou

6 Základní komponenty Konfigurace WinCC/SES ve WinCC Exploreru Program v PLC knihovna s objekty pro nadstavbu CFC Automatické vytvo ení Tags pro WinCC/SES Objekty a funkce WinCC/SES pro WinCC RT Strana6

7 CFC Recipe Manager (S7_RECM) eší požadavky z Units na hodnoty parametr, které jsou uložené v User Archivu Archive Manager (S7_ARCHM) Zapisuje archivní data o provedené sekvenci do User Archivu Systémové komponenty, nap íklad pro napojení do WinCC Command block Povel na Control modul (motor, klapka, ) start/stop/otev ít/zav ít Objekty pro Unity Feedback block Zpráva o tom, že byl proveden povel na Control modul (motor, klapka, ) Strana7

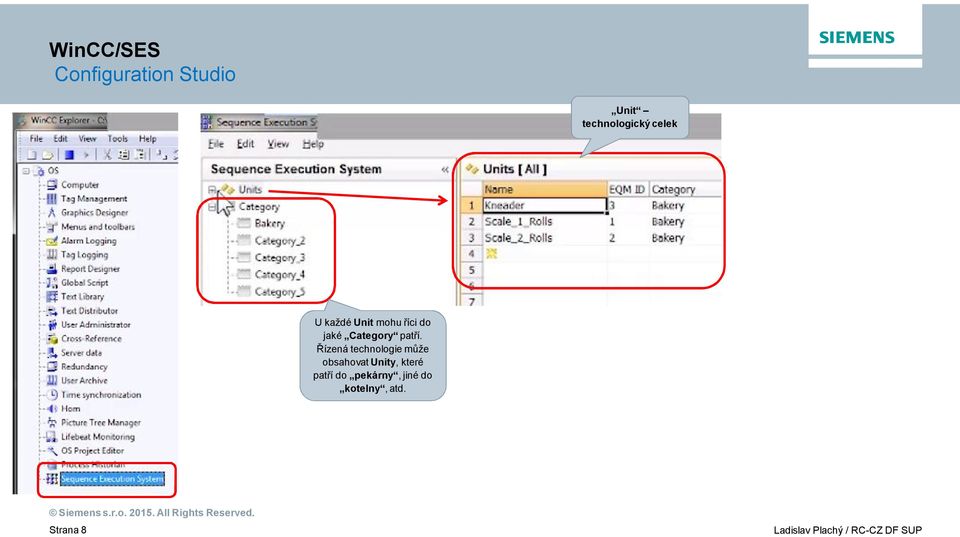

8 Configuration Studio Unit technologický celek U každé Unit mohu íci do jaké Category pat í. ízená technologie m že obsahovat Unity, které pat í do pekárny, jiné do kotelny, atd. Strana8

9 Parameters Parametry, které Unita Kneader (hn ta ) využívá ve svých sekvencích Strana9 Je spln n parametr doba míchání? (Mixing_time_ 1)

10 Control Modules Control moduly pro Unit Kneader(hm ta ) Control modul Ventil vážení 1 (Valve_scale_1) Control modul Motor sušení (Motor_vacuum Control modul Ventil vážení 2 (Valve_scale_2) Control modul Ventil vody (Valve_water) Strana 10

11 Links Napojení na jiné Unity z Unity Kneader(hn ta ) (chci spustit jiný technologický celek) Strana 11

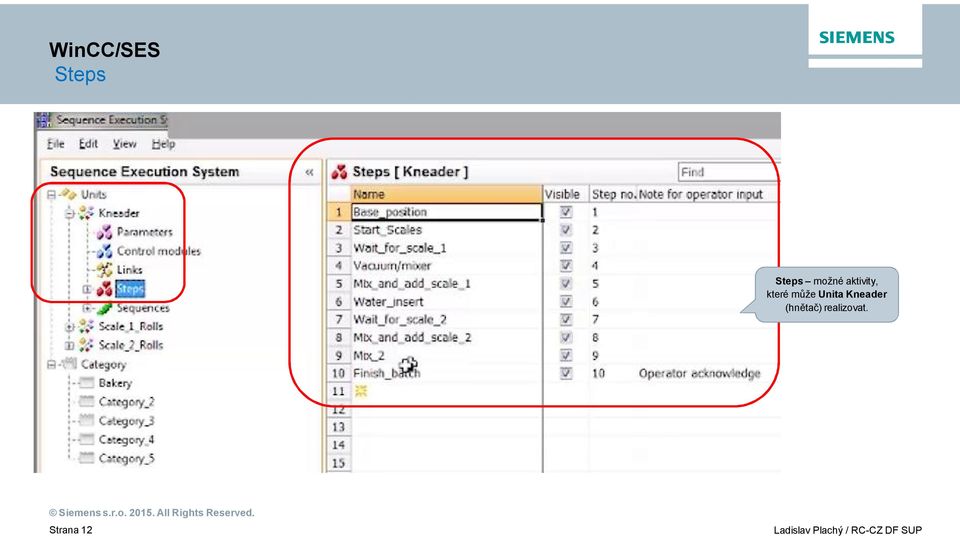

12 Steps Steps možné aktivity, které m že Unita Kneader (hn ta ) realizovat. Strana 12

13 Sequences Kroky (steps) p i azené do sekvence Corn Rolls Sekvenceje posloupnost krok (steps) vedoucí k výrob požadovaného produktu Nastavení po adí provád ní krok (steps) v sekvenci Corn Rolls Strana 13

14 Sequences Nastavení, které parametry budu u kroku v sekvenci používat jako žádanou hodnotu Strana 14

15 User Archives Online data jsou zde uložena po ukon ení sekvence. Jméno sekvence Za átek a ukon ení sekvence Data z jednotlivých krok (hodnoty parametr ) Proto je nutná licence WinCC/User Archives Hlavi ka Projekt z Configuration Studia Strana 15

16 RT P ipravené objekty, které je možné použít pro nastavení a sledování SES. Tla ítko pro vyvolání konfigura ního a sledovacího okna (SES Control). Informa ní ádek se stavem sekvence. Informa ní objekt se stavem sekvence. Zde je možné objekty najít. Konfigura ní a sledovací okno (SES Control). Zkopírujte objekty na procesní obrazovky P ipojte Tag Auto/Manual UNIT (hn ta ) Vybraná Sekvence Step Strana 16 Stav Sekvence

17 RT Konfigura ní a sledovací okno (SES Control). Tla ítko pro vyvolání konfigura ního a sledovacího okna (SES Control). Informa ní objekt se stavem sekvence. Informa ní ádek se stavem sekvence. Strana 17

18 RT Nastavení po adí krok ve vybrané sekvenci a nastavení žádaných hodnot paramet. Sledování aktivní sekvence pro Unitu. Nastavení použití Control element (motor, klapka), pro jednotlivé kroky. Toto vše lze nastavit ve WinCC RT Strana 18

19 RT P epnutí do manuálního módu. Sledování aktivní sekvence pro Unitu. Ovládání sekvence v manuálním módu. Aktivní krok sekvence Žádaná a skute ná hodnota parametru. Žádanou hodnotu lze i online m nit. Posun na další krok v manuálním módu. Ukon eno potvrzená zp tná vazba eká na potvrzení zp tné vazby Strana 19

20 RT Kroky (Steps) Nastavení použití Control element (motor, klapka), pro jednotlivé kroky. R zné typy povel Control elementy Povely pro elementy v rámci jednoho kroku. Strana 20

21 RT Nastavení použití Control element (motor, klapka), pro jednotlivé kroky. Požadavek na Spušt ní (motoru), otev ení (ventilu), napln ní (zásobníku) a je kontrolováno spln ní tohoto požadavku. Požadavek na Zastavení (motoru) a zav ení (ventilu) a je kontrolováno spln ní tohoto požadavku. Požadavek na Spušt ní (motoru), otev ení (ventilu), napln ní (zásobníku) a není kontrolováno spln ní tohoto požadavku. Požadavek na Zastavení (motoru) a zav ení (ventilu) a není kontrolováno spln ní tohoto požadavku. Jen kontrola spln ní. Povel byl vydán jinde. Je kontrolováno spln ní požadavku na Spušt ní (motoru), otev ení (ventilu), napln ní (zásobníku). Je kontrolováno spln ní požadavku na Zastavení (motoru) a zav ení (ventilu). Strana 21

22 RT Nastavení po adí krok ve vybrané sekvenci a nastavení žádaných hodnot parametr. Ve WiCC Configuration studiu lze projektovat jednotlivé kroky (STEPS) a sekvence. Online v RT lze nastavit jaké kroky jsou v sekvenci a jejich po adí. Aby se nové nastavení projevilo je nutné ho zapsat do PLC a User Archivu Strana 22

23 Data pro objednání WinCC/SES MLFB Price Basis Package (Konfigurace do 2 Units) Rozší ení o 5 Units *) 6AV6372-2DJ07-3AA0 6AV6372-2BJ07-3BA EUR EUR *) One-by-one (s itatelné) licencování Upozorn ní: Pro použití WinCC/SES jsou povinné následující komponenty: - Option WinCC/UserArchives, - Step7 V5.5 v etn CFC V8 SP1 (SIMATIC S7-300 za ínající na S7-315) Strana 23

24 Kde je pot eba licence? Pouze použití WinCC SES controlu je podmín no licencí To znamená, že licence je jen, kde se má tento WinCC SES control používat. Strana 24

25 Požadavky WinCC SES je založen na TIA konceptu -> WinCC musí být integrováno ve STEP7 Požadovaný SIMATIC SW a podporované verze: Podporované opera ní systémy: Strana 25
