1 1 Případové studie k systému CEM (centrální energetický management) Samotné měření žádné úspory pochopitelně nepřináší. Když ale měříme soustavně, odhalíme kolik, kdy a na jaké činnosti máme největší spotřebu energie. Na tomto reálném základě potom můžeme přistoupit k účinným úsporným opatřením. Bez měření jen odhadujeme a dost možná se zbytečně omezujeme tam, kde to není nutné. Zákazník typu Rodinný dům Rozsah měření : a) Elektrická energie zjistíme, kolik energie odebírá náš dům v pasivním a kolik v aktivním režimu. Pasivní režim je odběr, který běží 24 hodin denně a 365 dní v roce. Do pasivního režimu nám hlavně přispívá chlazení a mražení potravin, což je patrné z níže uvedeného grafu. Proto je dobré se v každé domácnosti a v RD zamyslet nad tím, jaké máme v domě spotřebiče a jak a kde všude v domě se el. energie spotřebovává.

2 Uvědomme si, že při snížení spotřeby o 1KWh během 24 hodin získáme za rok, při ceně 5 Kč/KWh, cca 43 tis. Kč. Když průběžně neměříme, nevíme s určitostí, jakou spotřebu máme v různých denních situacích, při různých činnostech či v ročních obdobích. Úspory EE tak lze vysledovat, kromě klasických opatření jako jsou úsporné žárovky, spotřebiče apod., i v úpravě režimu spotřeby el. energie, například efektivním nastavením filtrace bazénu nebo využíváním nočního proudu apod. b) Plyn je významným nákladem, pokud s ním topíme a ohříváme teplou vodu, viz přiložený graf. Velký vliv na spotřebu plynu má, vedle konstrukce domu, dobře seřízená regulace vytápění. Pokud použijeme kontrolní teploměry systému CEM, velmi rychle zjistíme, zda regulace funguje či nikoliv. Odstraníme zbytečné zapínání kotle v noci anebo nesmyslné ohřívání vody v době, kdy ji nikdo nepotřebuje. Zde jsou rezervy až 20% celkových úspor. 2 c) Voda měření spotřeby vody nám pomůže odhalit, kolik nás vlastně stojí mytí nádobí, praní, umývání, zalévání zahrady, zjistíme, zda po nasazení perlátorů opravdu ušetříme a hlavně, když už dojde k nějakému úniku, tak se ho dozvíme včas a nezaplatíme vodárnám desetitisíce za vodu vyteklou do zahrady či do kanálu. Měřením vody lze ušetřit v důsledku organizačních opatření až 15 % nákladů na spotřebu vody.

3 3 Zákazník typu Firma Rozsah měření : a) Elektrické energie zjistíme kolik energie odebírá náše firma v pasivním a v aktivním režimu. Pasivní režim je odběr, který běží 24 hodin denně a 365 dní v roce. Do pasivního režimu ve firmách hlavně přispívá provoz IT, u většiny firem je to zásadní spotřebitel. Zatím se k chodu IT většinou přistupuje tak, že zařízení musí být neustále zapnuta, aby mohly fungovat ostatní firemní procesy. Není to ovšem pravda, řada specialistů IT nechávají zapnuté servery nebo počítače jenom proto, že se vlastně nemusí vypínat. Nebo mají špatně navržené systémy, nevyužívají virtualizaci na serverech apod. Výsledkem je potom zbytečná spotřeba el. energie. Uvědomme si, že při snížení spotřeby o 1KWh během 24 hodin získáme za rok, při ceně 5 Kč/KWh, cca 43 tis. Kč. Když průběžně neměříme, nevíme s určitostí, jakou spotřebu máme v různých denních situacích, při různých činnostech či v ročních obdobích. Úspory EE tak lze vysledovat, kromě klasických opatření jako jsou úsporné žárovky, spotřebiče apod., i v úpravě režimu spotřeby el. energie, například efektivním rozsvěcením na čidla, vypínáním el. zařízení po pracovní době apod. Prakticky u každé firmy se jedna KWh pro možné úspory najde a tím je řečen jasný výsledek. b) Plyn pokud se ve firmě topí plynem nebo je nainstalován výměník, jsou náklady na vytápění největším nákladem na provoz budovy. Velký vliv na spotřebu má, kromě konstrukce domu, dobře seřízená regulace vytápění. Pokud použijeme kontrolní teploměry systému CEM, velmi rychle zjistíme, zda regulace funguje či nikoliv. Zjistíme, zda jednotlivé provozy jsou vytápěny v souladu s jejich účelem užívání. Často dochází k vytápění provozů, chodeb, skladů apod., které mají mít daleko nižší teploty než kanceláře. Nemusíte hned instalovat zónovou regulaci vytápění. Stačí několik kontrolních radiových teploměrů a brzy si nastavíte pomocí termohlavic správné teploty pro jednotlivé místnosti. Dále zjistíte, jak vám pracuje regulace, zda netopíte zbytečně o víkendech a v noci. Těmito kroky ušetříte až 20% nákladů na vytápění. c) Voda spotřeba vody u většiny firem není významná, ale často dochází k únikům a haváriím, protože spotřeba není pod stálým dohledem jako doma. Měření vody nám pomůže odhalit protékající záchody, úniky vody v kotelně nebo v umývárně. Zjistíme kolik nás stojí koupání zaměstnanců apod. Zjistíme, zda po nasazení perlátorů opravdu ušetříme a když dojde k nějakému úniku vody, dozvíme se o něm včas a nezaplatíme vodárnám desetitisíce za vodu vyteklou do kanálu. Měřením vody lze ušetřit v důsledku organizačních opatření až 15 % nákladů na spotřebu vody.

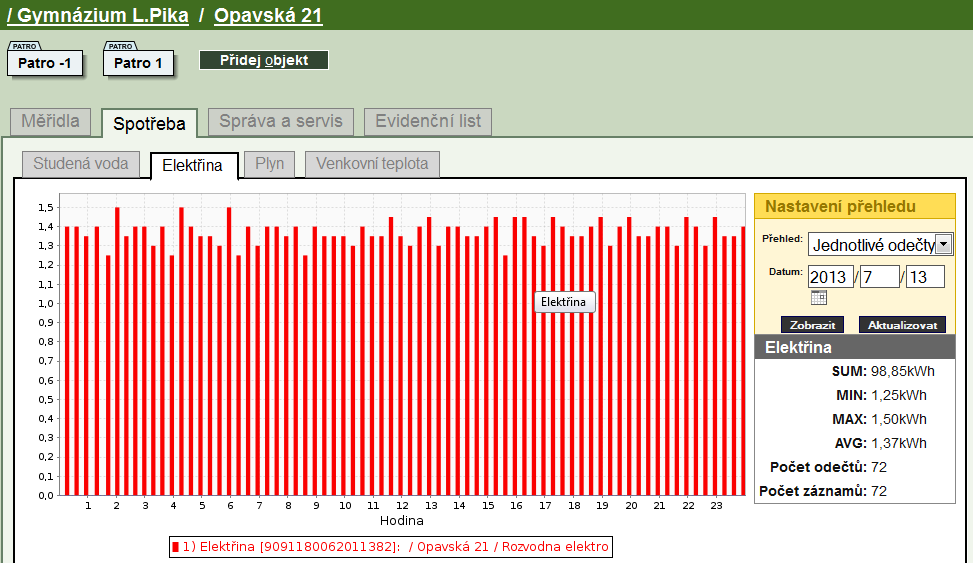

4 4 Příklady z praxe Gymnázium Luďka Pika, Plzeň Měření spotřeby elektrické energie: Po zahájení měření byla vyhodnocena velmi vysoká pasivní spotřeba EE. Průzkumem v objektu bylo zjištěno, že tato spotřeba je generována především IT systémy. Průměrná spotřeba objektu za 1 hodinu činila 7,65 KWh. Pro představu, při ceně 5 Kč /KWh podílí se pasívní spotřeba na roční ceně za EE částkou Kč Následoval audit IT, který navrhnul určité změny provozování aplikací včetně modernizace zařízení. Výsledek je patrný na první pohled. Pasivní spotřeba objektu se snížila na 4,11 KWh za jednu hodinu. Roční pasivní spotřeba objektu bude Kč. Roční úspora na tomto objektu je Kč.

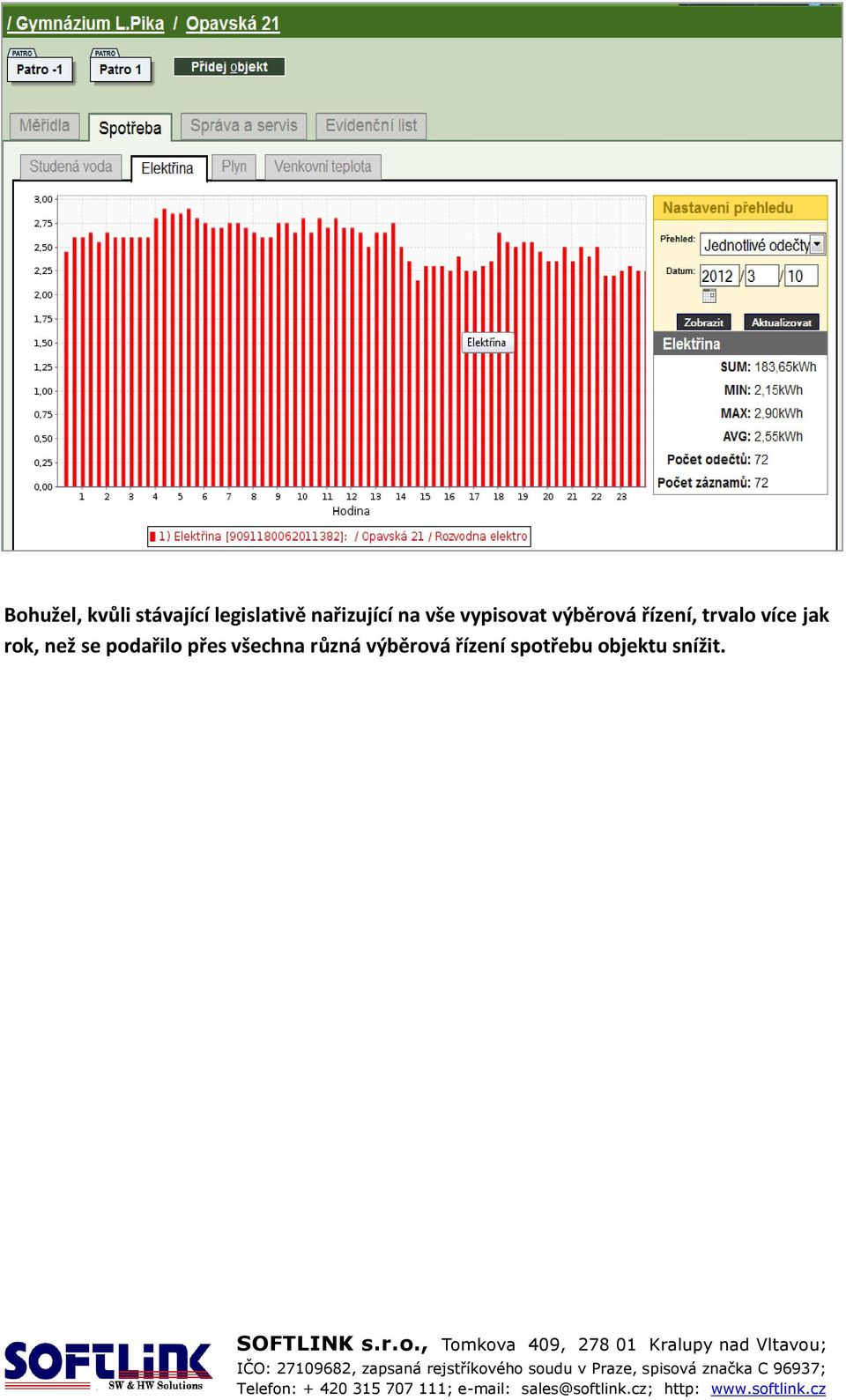

5 5 Bohužel, kvůli stávající legislativě nařizující na vše vypisovat výběrová řízení, trvalo více jak rok, než se podařilo přes všechna různá výběrová řízení spotřebu objektu snížit.

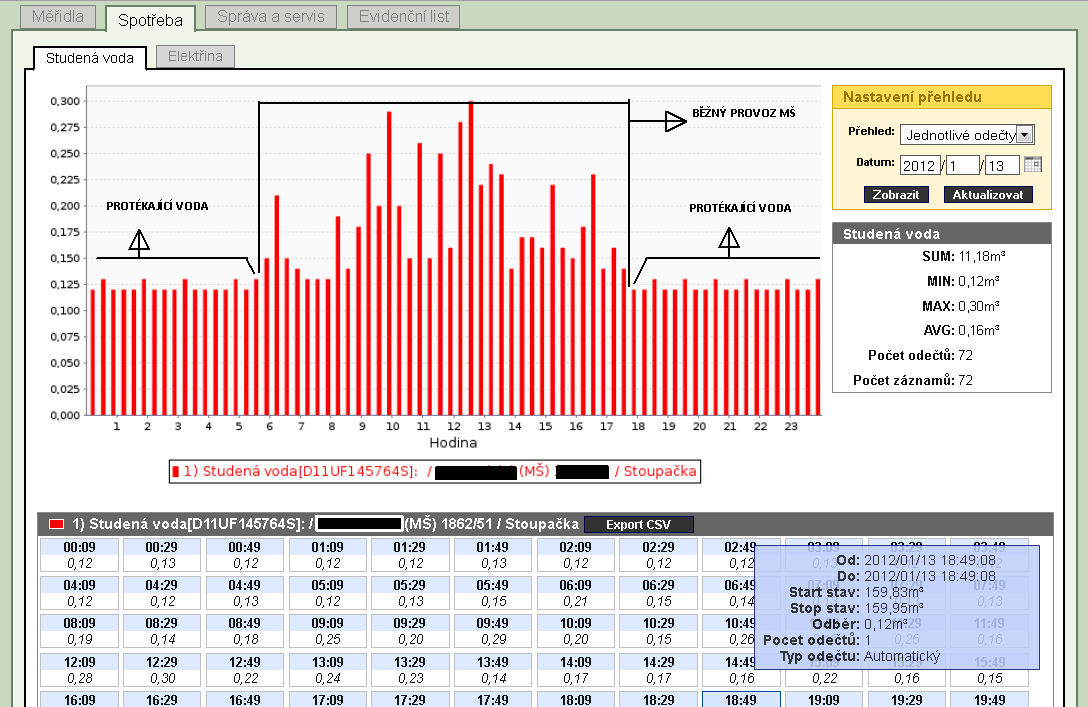

6 6 Online dálkové odečty vodoměrů Měření spotřeby vody: Dohledové centrum MČ Praha 11 je od ledna 2012 vybaveno systémem CEM. Ihned byly zjištěny úniky vody. Městská část Praha 11 přistoupila k pořízení systému CEM zejména proto, že již v předešlém roce došlo k havárii vodovodního potrubí pod městským parkem, na kterou se přišlo až v momentě, kdy už ztráta dosahovala, vyčísleno v korunách, přes 600 tisíc Kč. CEM byl nainstalován v mateřských a základních školách v Praze 11. Bezprostředně po instalaci monitorovacího systému CEM zjistili v Dohledovém centru Prahy 11, že v jedné z mateřských škol dochází k úniku vody. Zjištění závady bylo tím jednodušší, že se jednalo o víkend, kdy by měla být spotřeba vody v MŠ na nulových hodnotách. Není jasné, jak dlouho před tím, než byla závada zjištěna pomocí CEM, únik vody v dané MŠ trval. Takovéto podobné úniky totiž zaměstnanci neodhalí, jelikož spotřeba vody není pod stálým dohledem jako v domácnosti. CEM byl do školky nainstalován v pátek a hned v sobotu došlo k nápravě. Během týdenního provozu MŠ je běžná spotřeba vody, dle současných měření, v průměru 2,5 až 3m³, což představuje asi 755,-Kč týdně.

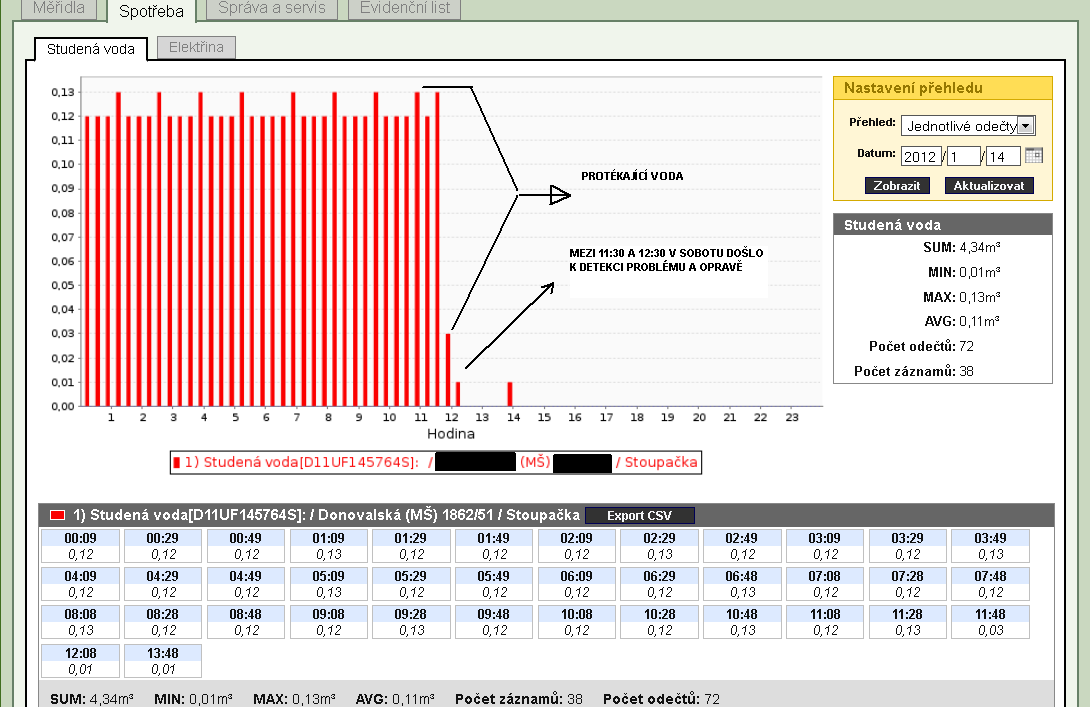

7 7 Při úniku vody přibližně 0,36 m³ za hodinu byl za jediný den měření spotřebován téměř čtyřnásobek průměrné týdenní spotřeby v MŠ! To představuje asi 2.567,-Kč týdně rozdíl je tedy značný! Závada byla zjištěna na vodovodním potrubí ve sklepním prostoru. Takové příčiny ztrát na spotřebě vody jsou časté a bohužel jsou zjišťovány se značným zpožděním, většinou při ročních odečtech patních vodoměrů. Zjištění úniků vody se systémem CEM je okamžité nejen díky online radiovým odečtům jako takovým, ale i díky tomu, že jsou odečítány jak bytové = podružné, tak patní=hlavní vodoměry.

8 Za stavu s minimálními ztrátami budou roční náklady na spotřebu vody pouze cca ,-Kč. Pokud by se v této dané MŠ zjistila závada až při ročním odečtu, představovala by roční ztráta přepočtená na koruny až ,-Kč! To znamená, že školka by zaplatila celkem neuvěřitelných ,-Kč za rok. 8 T-Port, Přístavy Ústí nad Labem To, že se automatické radiové odečty s online náhledem v reálném čase přes internet skutečně vyplatí, potvrzuje i další instalace CEM pro společnost T-Port, Přístavy Ústí nad Labem, v létě roku Když v lednu 2012 prasklo vodovodní potrubí, vznikla společnosti ztráta přes 1 milion Kč jen proto, že se na únik přišlo pozdě. Po této zkušenosti si firma nechala nainstalovat systém CEM, kde sleduje všechny své vodoměry pohodlně online.
