Paměti s pohyblivou magnetickou vrstvou (PMV)

Transkript

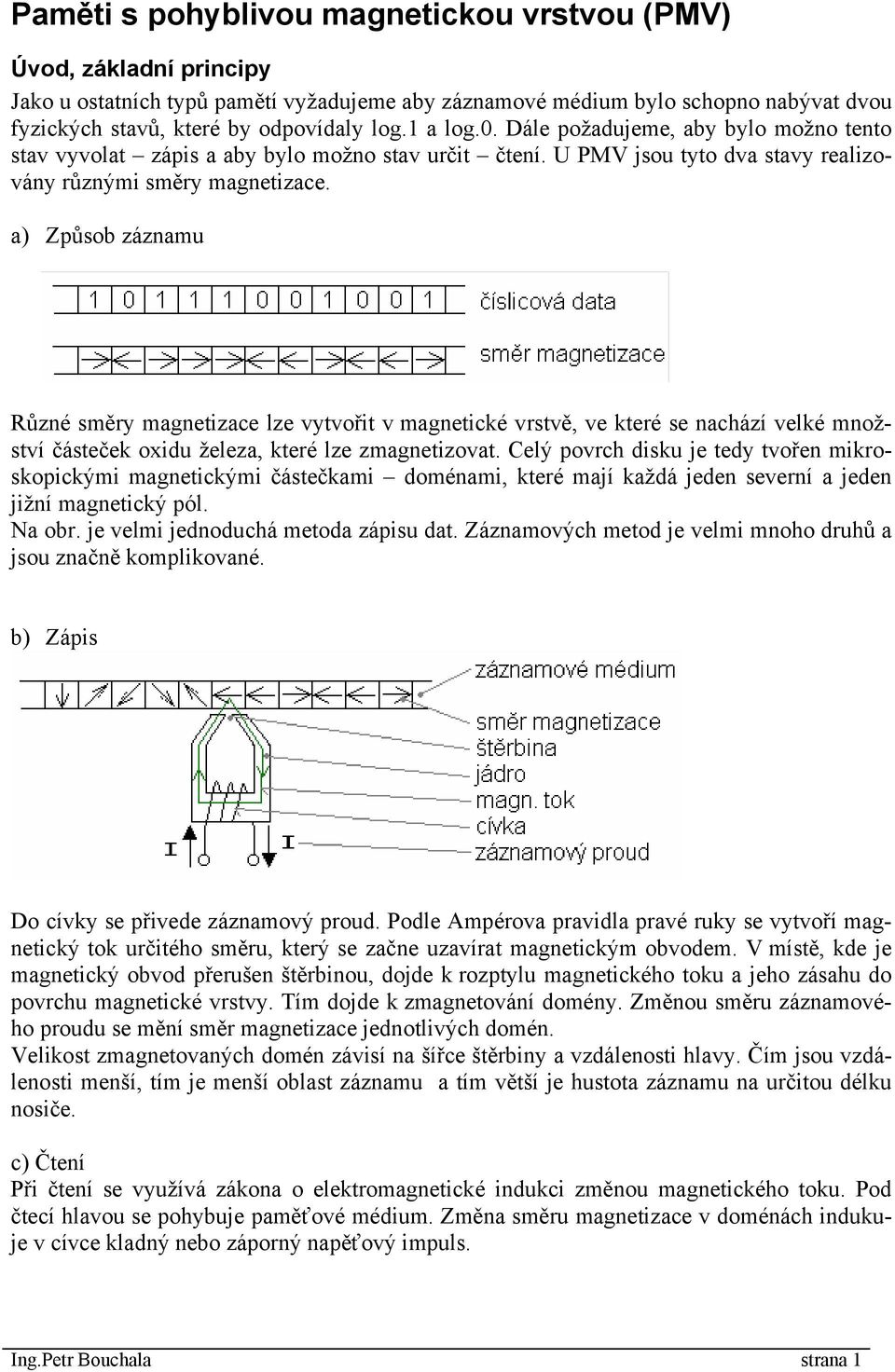

1 Paměti s pohyblivou magnetickou vrstvou (PMV) Úvod, základní principy Jako u ostatních typů pamětí vyžadujeme aby záznamové médium bylo schopno nabývat dvou fyzických stavů, které by odpovídaly log.1 a log.0. Dále požadujeme, aby bylo možno tento stav vyvolat zápis a aby bylo možno stav určit čtení. U PMV jsou tyto dva stavy realizovány různými směry magnetizace. a) Způsob záznamu Různé směry magnetizace lze vytvořit v magnetické vrstvě, ve které se nachází velké množství částeček oxidu železa, které lze zmagnetizovat. Celý povrch disku je tedy tvořen mikroskopickými magnetickými částečkami doménami, které mají každá jeden severní a jeden jižní magnetický pól. Na obr. je velmi jednoduchá metoda zápisu dat. Záznamových metod je velmi mnoho druhů a jsou značně komplikované. b) Zápis Do cívky se přivede záznamový proud. Podle Ampérova pravidla pravé ruky se vytvoří mag- netický tok určitého směru, který se začne uzavírat magnetickým obvodem. V místě, kde je magnetický obvod přerušen štěrbinou, dojde k rozptylu magnetického toku a jeho zásahu do povrchu magnetické vrstvy. Tím dojde k zmagnetování domény. Změnou směru záznamového proudu se mění směr magnetizace jednotlivých domén. Velikost zmagnetovaných domén závisí na šířce štěrbiny a vzdálenosti hlavy. Čím jsou vzdálenosti menší, tím je menší oblast záznamu a tím větší je hustota záznamu na určitou délku nosiče. c) Čtení Při čtení se využívá zákona o elektromagnetické indukci změnou magnetického toku. Pod čtecí hlavou se pohybuje paměťové médium. Změna směru magnetizace v doménách indukuje v cívce kladný nebo záporný napěťový impuls. Ing.Petr Bouchala strana 1

2 d) Metody záznamu a čtení Metoda záznamu A je charakterizována tím, že každému bitu odpovídá směr magnetizace. U metody B (tzv. samočinně synchronizující) je každá log. hodnota reprezentována jiným pořa- dím změn magnetizace. U metody B vzniká impuls vždy. U metody A vzniká čtecí impuls jen tehdy, změní-li se log. hodnota, což je velmi nevýhodné. Kdyby se totiž při čtení z disku objevila delší řada nul, nebyl by zaznamenán žádný impuls a řadič by ztratil synchronizaci. Je tedy třeba, aby časování bylo stejné při čtení i při záznamu. Proto byla zavedena tzv. frekvenční modulace (FM), při které se 1 kóduje jako dva impulsy a 0 jako impuls po chybějícím impulsu. Tato metoda byla ještě zdokonalena MFM = modifikovaná frekvenční modulace, ale v současné době se využívá metoda RLL, která umožňuje číst data z disku výrazně rychleji. Disketové paměti Pružný disk (FD) je výměnné paměťové médium, které funguje na principu magnetic- jedním kotoučem z plastické hmoty, na kterém je nanesena magne- kého záznamu. Je tvořen tická záznamová vrstva. Disketa má pro záznam dva záznamové povrchy, disketová mechanika má proto dvě univerzální hlavy. Před započetím práce z disketou se musí disketa naformátovat. Formátování probíhá ve dvou úrovních: a) fyzická úroveň vytvoření stop a sektorů b) logická úroveň na disku se vytvoří systémová a datová část.struktura a obsah systémové části je určena požadavky OS. Na záznamové ploše jsou informace zaznamenány v soustředných kružnicích stopách, které jsou rozděleny do sektorů. Sektor je u FD nejmenší detekovanou (alokační) správ- ní jednotkou. Určení kapacity 3,5 diskety Zázn. stopy Sekt plochy Kap. Sekt. 512B sektor 2 * 80 * 18 * 512 / 2^20 = 1.4MB stopa Ing.Petr Bouchala strana 2

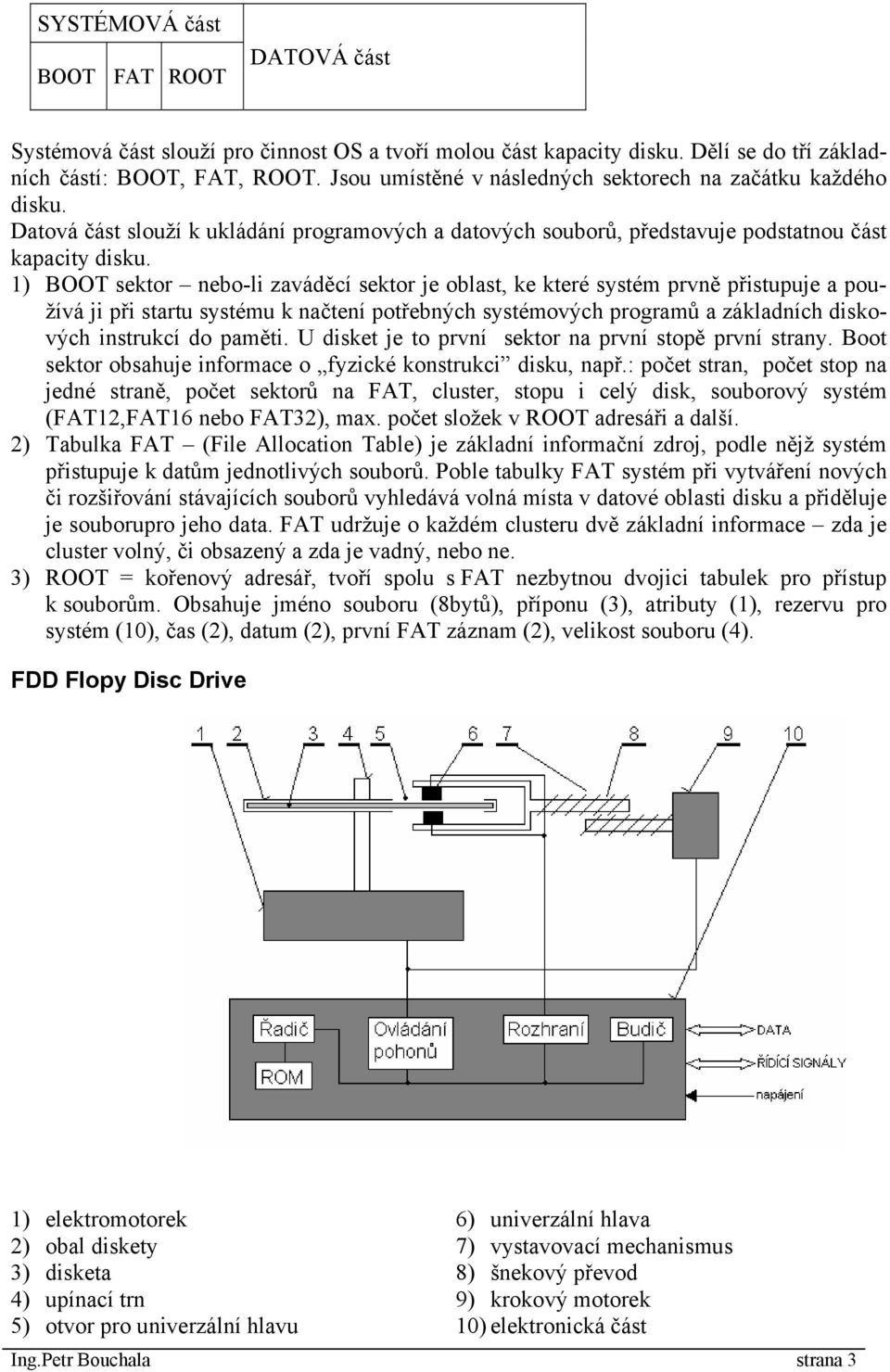

3 SYSTÉMOVÁ část BOOT FAT ROOT DATOVÁ část Systémová část slouží pro činnost OS a tvoří molou část kapacity disku. Dělí se do tří základ- částí: BOOT, FAT, ROOT. Jsou umístěné v následných sektorech na začátku každého ních disku. Datová část slouží k ukládání programových a datových souborů, představuje podstatnou část kapacity disku. 1) BOOT sektor nebo-li zaváděcí sektor je oblast, ke které systém prvně přistupuje a používá ji při startu systému k načtení potřebných systémových programů a základních diskových instrukcí do paměti. U disket je to první sektor na první stopě první strany. Boot sektor obsahuje informace o fyzické konstrukci disku, např.: počet stran, počet stop na jedné straně, počet sektorů na FAT, cluster, stopu i celý disk, souborový systém (FAT12,FAT16 nebo FAT32), max. počet složek v ROOT adresáři a další. 2) Tabulka FAT (File Allocation Table) je základní informační zdroj, podle nějž systém přistupuje k datům jednotlivých souborů. Poble tabulky FAT systém při vytváření nových či rozšiřování stávajících souborů vyhledává volná místa v datové oblasti disku a přiděluje je souborupro jeho data. FAT udržuje o každém clusteru dvě základní informace zda je cluster volný, či obsazený a zda je vadný, nebo ne. 3) ROOT = kořenový adresář, tvoří spolu s FAT nezbytnou dvojici tabulek pro přístup k souborům. Obsahuje jméno souboru (8bytů), příponu (3), atributy (1), rezervu pro systém (10), čas (2), datum (2), první FAT záznam (2), velikost souboru (4). FDD Flopy Disc Drive 1) elektromotorek 2) obal diskety 3) disketa 4) upínací trn 5) otvor pro univerzální hlavu 6) univerzální hlava 7) vystavovací mechanismus 8) šnekový převod 9) krokový motorek 10) elektronická část Ing.Petr Bouchala strana 3

4 Základní části FDD - lze rozdělit na: 1) elektromechanické 2) elektronické 1) elektromechanické: - motorek (spindle motor) slouží k otáčení diskety. Standardní rychlost otáčení je 300 ot. za min. Používá se systém přímého náhonu, hřídel motoru je přímo propojena s upínacím trnem. Systém má schopnost regaluce kroutícího momentu podle odporu diskety. - upínací trn upnutí disku - krokový motorek (stepper motor) pohon vystavovacího mechanismu, motorek se točí oběma směry, neotáčí se nepřetržitě, ale otáčí se o určitý úhel po každém impulsu, který přichází z řídícího obvodu řadiče. - ramena vystavovacího mechanismu nesení univerzálních hlav - univerzální hlavy jsou dvě, horní a dolní, nejsou nastaveny přesně proti sobě. Pohybují se přímočaře, jsou obě na jednom závěsu, takže se pohybují současně. Hlavy jsou z měkké železné slitiny, ve které jsou zality elektromagnetické cívky. Každá hlava je složena ze tří hlaviček. Jedna pro čtení a zápis, dvě pro mazání dat. Hlavy jsou přiklápěny k povrchu disku pružinou, hlavy jsou v přímém dotyku s povrchem diskety. Otáčením disku a posouváním hlav se vyhledávají příslušné stopy a sektory. 2) Elektronické: Disketová mechanika obsahuje jednu nebo více řídících desek (logic board), což jsou desky s obvody sloužícími k řízení pohonu hlav, pohonu mechaniky, senzorů diskety atd. Ří- rozhraní mechaniky vůči desce řadiče v systémové jednotce. dící deska představuje FDD je napájená napětím z napájecího zdroje a datovou sběrnicí z řadiče, který je součástí čipu SuperI/O nebo ICH na základní desce.. Úkolem elektronických obvodů je upravit paralelní data na sériová a převést je na proudové impulsy různých směrů pro zápis. Při čtení se kladné a záporné indukované napětí převádí do binární hodnoty napětí a následně se upraví data do paralelního tvaru. Úkolem řadiče jednotky je na základě přicházejících požadavků (čtení, zápis) řídit pomocí programů vyhledaných v ROM elektromechanické i elektronické části. Všechny řadiče disketových mechanik využívají tyto systémové zdroje: přerušení IRQ 6, kanál DMA 2, vstupně výstupní porty 3FO 3F5,3F7. Standardní přenosová rychlost je 1Mb/s Konektory: mají dva jeden pro napájení mechaniky a druhý pro přenos dat z a do mechaniky. Napájecí konektor je 4 žílový, datový 34 žílový. Ing.Petr Bouchala strana 4

5 HDD - Hard Disk Drive mechanika pevného disku Pevný disk tvoří utěsněnou jednotku nacházející se v PC, slouží podobně jako disketa ke čtení a zápisu dat. Je to velkokapacitní PMV, energeticky nezávislá, používá se k ukládání nejdůležitějších programů a dat. Struktura části disku můžeme rozdělit na: Disková jednotka - HDD HARDWARE fyzická struktura Elektromechanické části disková hlava, hřídel, diskové kotouče, vystavovací (polohový) mechanismus, pohony Elektronické části Deska s plošnými spoji (řadič, ROM, rozhraní Cache), konektory, jumpery SOFTWARE (Firmware) Geometrie disku (stopy, cylindry, sektory,clustery, side, head) Prokládání, zonální záznam Logická struktura, Souborové systémy MBR,PT,BOOT, FAT, ROOT FAT, NTFS Blokové schéma HDD 1) pohon vystavovacího mechanismu 2) vystavovací mechanismus 3) raménko vyst. mechan. 4) univerzální hlava 5) společná hřídel 6) diskový kotouč 7) pohon disků 8) elektronická část Ing.Petr Bouchala strana 5

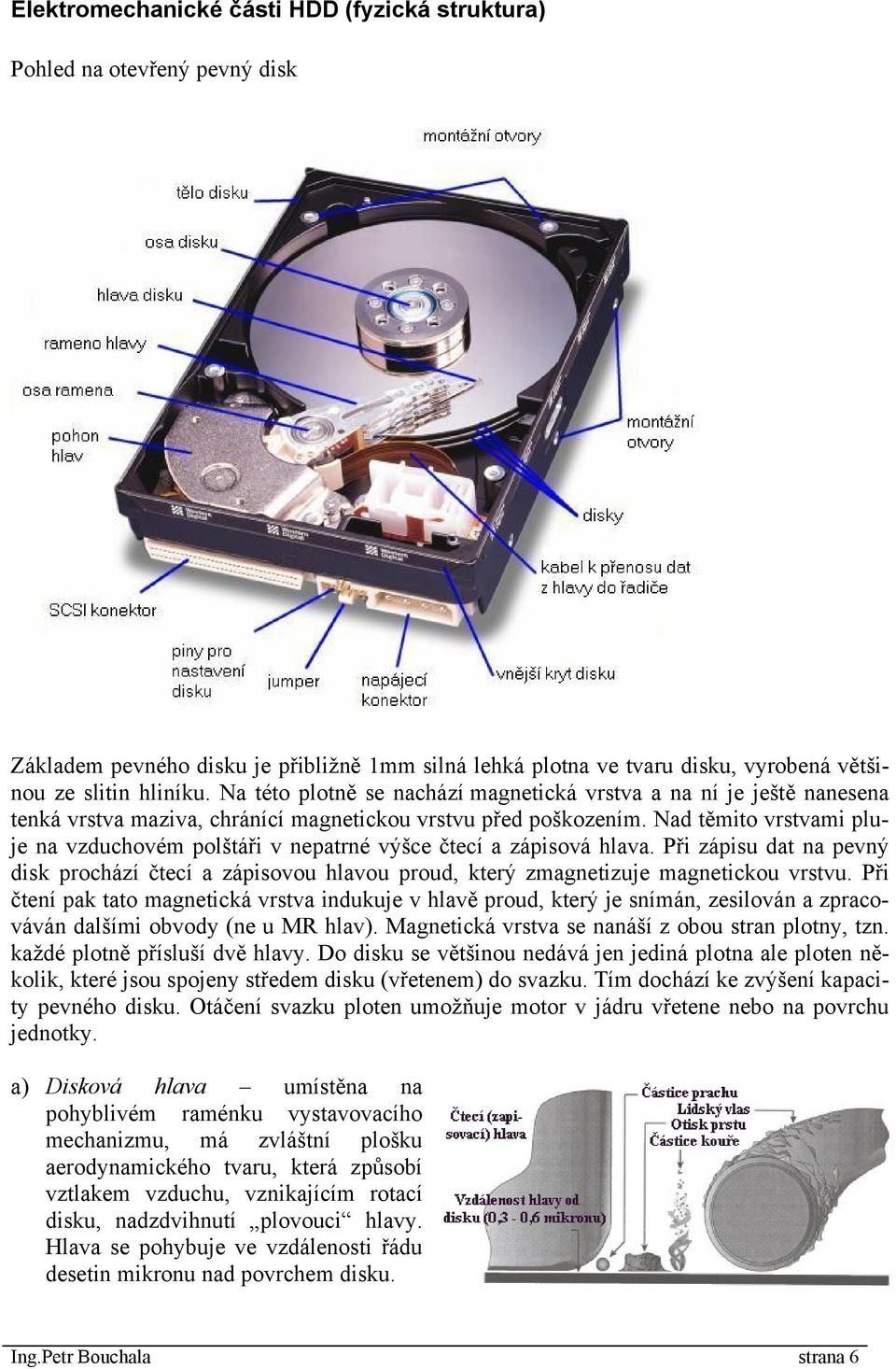

6 Elektromechanické části HDD (fyzická struktura) Pohled na otevřený pevný disk Základem pevného disku je přibližně 1mm silná lehká plotna ve tvaru disku, vyrobená většinou ze slitin hliníku. Na této plotně se nachází magnetická vrstva a na ní je ještě nanesena tenká vrstva maziva, chránící magnetickou vrstvu před poškozením. Nad těmito vrstvami pluje na vzduchovém polštáři v nepatrné výšce čtecí a zápisová hlava. Při zápisu dat na pevný disk prochází čtecí a zápisovou hlavou proud, který zmagnetizuje magnetickou vrstvu. Při čtení pak tato magnetická vrstva indukuje v hlavě proud, který je snímán, zesilován a zpracováván dalšími obvody (ne u MR hlav). Magnetická vrstva se nanáší z obou stran plotny, tzn. každé plotně přísluší dvě hlavy. Do disku se většinou nedává jen jediná plotna ale ploten několik, které jsou spojeny středem disku (vřetenem) do svazku. Tím dochází ke zvýšení kapacity pevného disku. Otáčení svazku ploten umožňuje motor v jádru vřetene nebo na povrchu jednotky. a) Disková hlava umístěna na pohyblivém raménku vystavovacího mechanizmu, má zvláštní plošku aerodynamického tvaru, která způsobí vztlakem vzduchu, vznikajícím rotací disku, nadzdvihnutí plovouci hlavy. Hlava se pohybuje ve vzdálenosti řádu desetin mikronu nad povrchem disku. Ing.Petr Bouchala strana 6

7 U starších disků a disket se pro čtení i zápis používají hlavy založené na principu magnetické indukce. Dnes se u disků používají magnetorezistivní - MR hlavy. Indukční hlavu používá pouze pro zápis, pro čtení se používá prvek založený na změně elektrického odporu při vystavení magnetickému poli. Na obrázku je znázorněn princip magnetického hustěji zaznamenaná data. záznamového procesu a sloučená MR hlava pohybující se nad rotujícím diskem. Indukční prvek zapíše bity informace jako zmagnetizované oblasti ve stopách, které jsou později čteny MR-senzorem. Přítomnost magnetického přechodu se dá přímo detekovat jako změna odporu. Zdokonalená verze MR hlaviček zvaná GMR (Giant MR) umožňuje číst ještě Ke zvýšení hustoty záznamu se přešlo z podélného záznamu na kolmý. Kolmý zápis nahrazuje padesát let používaný podélný, u nějž byl klíčovým prvkem prstencový elektromagnet, mezi jehož póly bylo vyvoláváno pole, které procházelo (na obrázku znázorněno siločarami) také magnetizovatelnou látkou, kterou orientovalo vhodným směrem. U kolmého záznamu jsou základními prvky asymetrický elektromagnet a stabilizační vrstva. Ta je umístěna pod záznamovou a stará se o to, aby magnetické pole procházelo magnetizovatelnou látkou nikoli podélně, ale pokud možno kolmo. Asymetrická hlavička, kde jeden pól je výrazně tenčí, se stará o to, aby bylo pole směřováno více do hloubky než do šířky. Tím jsou prvky záznamové plotny orientovány nikoli podélně, nýbrž svisle. Díky kolmému záznamu je možné dosáhnout asi pětinásobné kapacity. Očekává se tedy, že zatímco podélný záznam nabídl 100 a 200 Gbitů na čtvereční palec, kolmý záznam se postará o 500 až 1000 Gbitů. b) Pohon disku, hřídel na společné hřídeli je umístěno několik diskových kotoučů. Na pohonu disku, otáčkách hřídele, je závislá průměrná čekací doba.čím jsou otáčky větší, tím je čekací doba menší. (Vyšší rychlost otáčení disku ještě nemusí znamenat přínos. Mezi rychlostí otáčení a provozními podmínkami platí: Čím více otáček, tím horší provozní podmínky. S rostoucím počtem otáček roste tvorba tepla uvnitř pouzdra disku, což zvyšuje nároky na ventilaci. Pokud tedy nemá takový disk dokonalou ventilaci, vede to k častějšímu výskytu chyb a tím i ke snížení životnosti). Průměrná rychlost otáčení je dnes mezi 5400, 7200, 10000, ot/min. Ing.Petr Bouchala strana 7

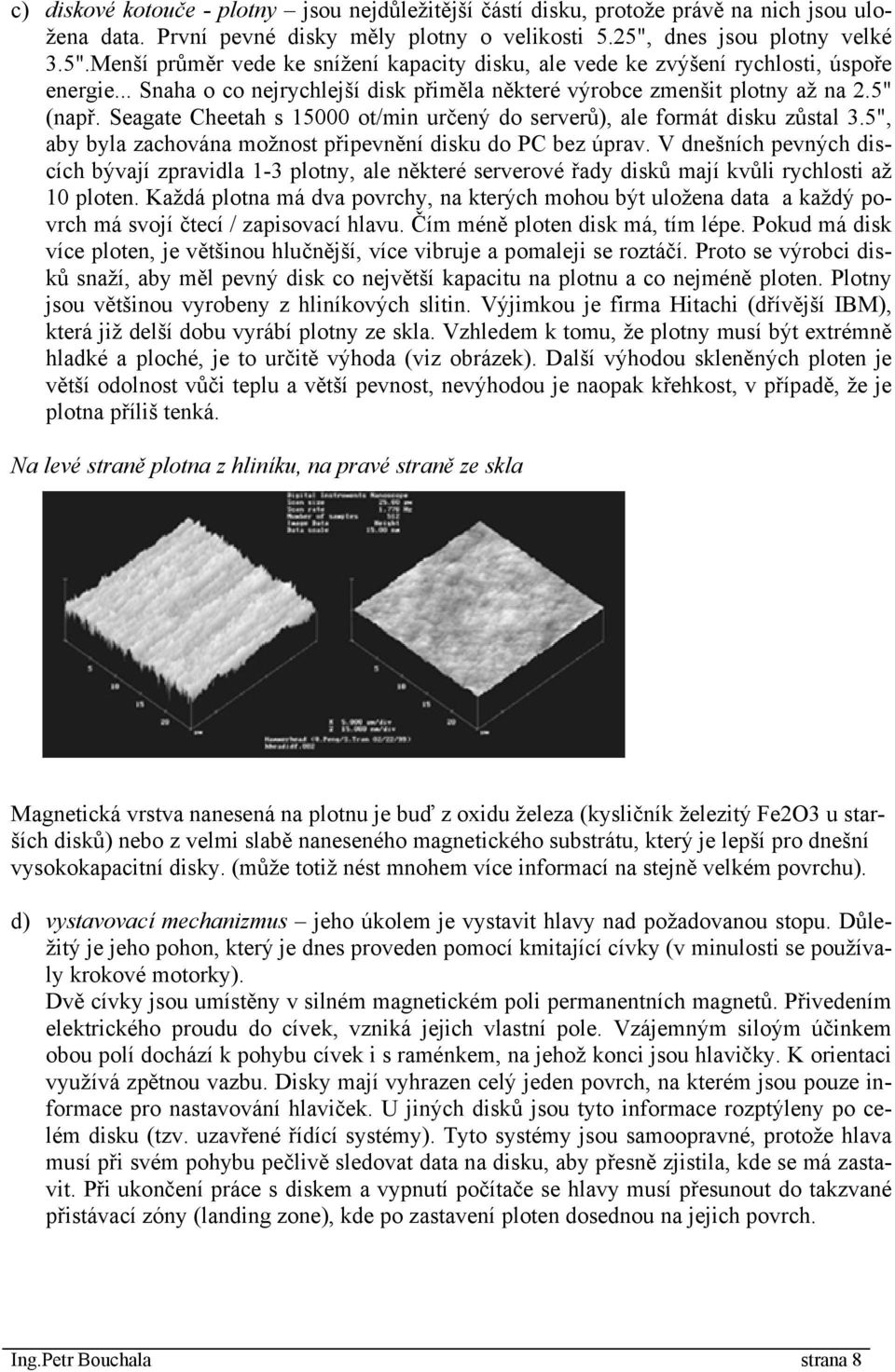

8 c) diskové kotouče - plotny jsou nejdůležitější částí disku, protože právě na nich jsou uložena data. První pevné disky měly plotny o velikosti 5.25", dnes jsou plotny velké 3.5".Menší průměr vede ke snížení kapacity disku, ale vede ke zvýšení rychlosti, úspoře energie... Snaha o co nejrychlejší disk přiměla některé výrobce zmenšit plotny až na 2.5" (např. Seagate Cheetah s ot/min určený do serverů), ale formát disku zůstal 3.5", aby byla zachována možnost připevnění disku do PC bez úprav. V dnešních pevných discích bývají zpravidla 1-3 plotny, ale některé serverové řady disků mají kvůli rychlosti až 10 ploten. Každá plotna má dva povrchy, na kterých mohou být uložena data a každý povrch má svojí čtecí / zapisovací hlavu. Čím méně ploten disk má, tím lépe. Pokud má disk více ploten, je většinou hlučnější, více vibruje a pomaleji se roztáčí. Proto se výrobci disků snaží, aby měl pevný disk co největší kapacitu na plotnu a co nejméně ploten. Plotny jsou většinou vyrobeny z hliníkových slitin. Výjimkou je firma Hitachi (dřívější IBM), která již delší dobu vyrábí plotny ze skla. Vzhledem k tomu, že plotny musí být extrémně hladké a ploché, je to určitě výhoda (viz obrázek). Další výhodou skleněných ploten je větší odolnost vůči teplu a větší pevnost, nevýhodou je naopak křehkost, v případě, že je plotna příliš tenká. Na levé straně plotna z hliníku, na pravé straně ze skla Magnetická vrstva nanesená na plotnu je buď z oxidu železa (kysličník železitý Fe2O3 u starších disků) nebo z velmi slabě naneseného magnetického substrátu, který je lepší pro dnešní vysokokapacitní disky. (může totiž nést mnohem více informací na stejně velkém povrchu). d) vystavovací mechanizmus jeho úkolem je vystavit hlavy nad požadovanou stopu. Důležitý je jeho pohon, který je dnes proveden pomocí kmitající cívky (v minulosti se používaly krokové motorky). Dvě cívky jsou umístěny v silném magnetickém poli permanentních magnetů. Přivedením elektrického proudu do cívek, vzniká jejich vlastní pole. Vzájemným siloým účinkem obou polí dochází k pohybu cívek i s raménkem, na jehož konci jsou hlavičky. K orientaci využívá zpětnou vazbu. Disky mají vyhrazen celý jeden povrch, na kterém jsou pouze informace pro nastavování hlaviček. U jiných disků jsou tyto informace rozptýleny po celém disku (tzv. uzavřené řídící systémy). Tyto systémy jsou samoopravné, protože hlava musí při svém pohybu pečlivě sledovat data na disku, aby přesně zjistila, kde se má zastavit. Při ukončení práce s diskem a vypnutí počítače se hlavy musí přesunout do takzvané přistávací zóny (landing zone), kde po zastavení ploten dosednou na jejich povrch. Ing.Petr Bouchala strana 8

9 Elektronické části HDD Řídícím centrem pevného disku je jeho elektronika. První pevné disky neměly v podstatě žádnou elektroniku a všechny příkazy pro disk musel obstarávat řadič (tehdy většinou umístěný v ISA slotu). S příchodem IDE (Integrated Drive Electronics volně přeložitelné jako elektronika integrovaná na disku ) se tento stav změnil. Všechny IDE disky už mají řadič integrován v sobě a starají se o sebe samy. Elektronika sestává z desky s plošnými spoji, kde se nacházejí: řadič(mikroprocesor), paměti RAM (registry, cache), ROM, obvody rozhraní, konektory, konfigurační přepínače. Hlavními funkcemi elektroniky jsou: kontrola rychlosti otáčení disku. kontrola přesunu hlav nad plotnami. zprostředkování všech operací čtení nebo zápis. překlad geometrie disku. spravování vyrovnávací paměti (cache) a její optimalizace. doplnění pokročilých funkcí pro zvýšení rychlosti a spolehlivosti. zesilování signálů jdoucí z hlav a jejich převedení na jedničky a nuly a naopak. řízení toku informací z/do disku. optimalizace pořadí požadavků na čtení a zápis (pro rychlejší vykonání). a) Řadič jeho úkolem je na základě vnějších požadavků zapisovat data, která přicházejí nebo naopak data z disku přečíst a vyslat je. Svými řídícími impulsy rovněž koordinuje činnost všech částí. Programy podle kterých pracuje se nacházejí v paměti ROM. b) ROM je v ní uložen miniaturní OS pevného disku (frmware), řízení pohonu, kódování a dekódování dat, pokus o odstranění chyb při čtení, nebo zápisu atd. c) RAM CACHE statická RAM, která slouží k dočasnému uložení dat mezi částmi počítače, které pracují různou rychlostí, jejím úkolem je urychlení přenosu dat. U HD má kapacitu mezi 2 až 8 MB. Pracuje-li se s většími soubory, je její funkce zanedbatelná.pokud se cache používá při zápisu (tzn. funguje write-back caching), data, která pošle systém pevnému disku, se uloží do cache a elektronika disku vyšle informaci o tom, že data byla úspěšně uložena. Teprve pak se stará o jejich skutečné uložení. Tento postup je v pořádku do té doby, dokud funguje přívod elektrické energie. V té chvíli se totiž ztratí všechna data v cache a co je horší, systém o tom neví, protože dostal zprávu, že byl zápis úspěšně proveden. To může vést třeba k poškození operačního systému a nebo k úplné ztrátě dat!!! d) Rozhraní má několik funkcí: - funguje částečně jako vyrovn. paměť - provádí serializaci a deserializaci dat - sériová data převádí na kódované impulsy a naopak Kromě rozhraní pro zpracování dat jsou zde rozhraní pro styk mezi řadičem a pohonnými jednotkami. e) Konektory - pevný disk musí být propojen se zbytkem PC a také mu musí být dodávána elektrická energie. Na následujících obrázcích jsou konektory pro napájení a IDE/ATA konektor (SCSI rozebírat nebudeme). - napájecí čtyřžílový, nelze jej zapojit opačně, +5V a +12V - datové počet vodičů je závislý na použitém řadiči IDE, SCSI, EIDE, SerialATA. Konektor nelze zapojit opačně. f) Konfigurační přepínače -Každý pevný disk má minimálně toto rozvržení propojek. Master pro připojení na konec IDE kabelu, slave pro připojení na prostředek kabelu a cable select pro automatické nastavení podle toho, kam se disk připojí (u 80-pinového kabelu). Ing.Petr Bouchala strana 9

10 Geometrie disku Data se na disk ukládají v bytech, ty jsou organizovány do skupin po 512B, tedy 0,5kB - sektor. Sektor je nejmenší oblast na disku, do které může být něco uloženo nebo z ní něco přečteno. Sektory tvoří částí stop soustředných kružnic, ve kterých jsou uložena data. U pevného disku je nejmenší správní, alokovatelnou jednotkou tzv. cluster. Cluster je vždy celým násobkem sektoru. Velikost clusteru je závislá na souborovém systému FAT, VFAT, NTFS (viz. dále logická struktura disku) Vzhledem k tomu, že celý harddisk je tvořen několika souosými kotouči, mezi kterými se pohybují hlavičky, lze si stopy na jednotlivých plotnách představit jako válec - cylinder. Toto pojetí je dáno také tím, že hlavičky se nemohou pohybovat nezávisle, ale nacházejí se vždy nad sebou. Z toho také plyne, že nejefektivnější je číst data ze sektorů, které jsou na jedné stopě a jejichž stopy jsou ve stejném cylindru. Jedině tak lze v nejkratší době přečíst maximální množství informací. Když si představíme kotouč, který je rozdělený na sektory, zjistíme, že stopy bližší středu otáčení jsou kratší než stopy, které jsou dále od středu otáčení. Z tohoto pohledu jsou tedy sektory při vnějším okraji disku větší, ale dat je na nich uloženo stejně jako na těch vnitřních. Proto se používá tzv. zonální zápis - ZBR Zone Bit Recording, při kterém je na vnějších stopách o několik sektorů více. Tato skutečnost vedla ke zvýšení kapacity disků při zachování jejich rozměrů! Head hlava. U FD se definuje počet záznamových ploch, stran (side) diskety. U HD se pocylindr x head x čet záznamových ploch definuje počtem hlav. Kapacita disku se vypočítá jako součin CHS sektor. Ing.Petr Bouchala strana 10

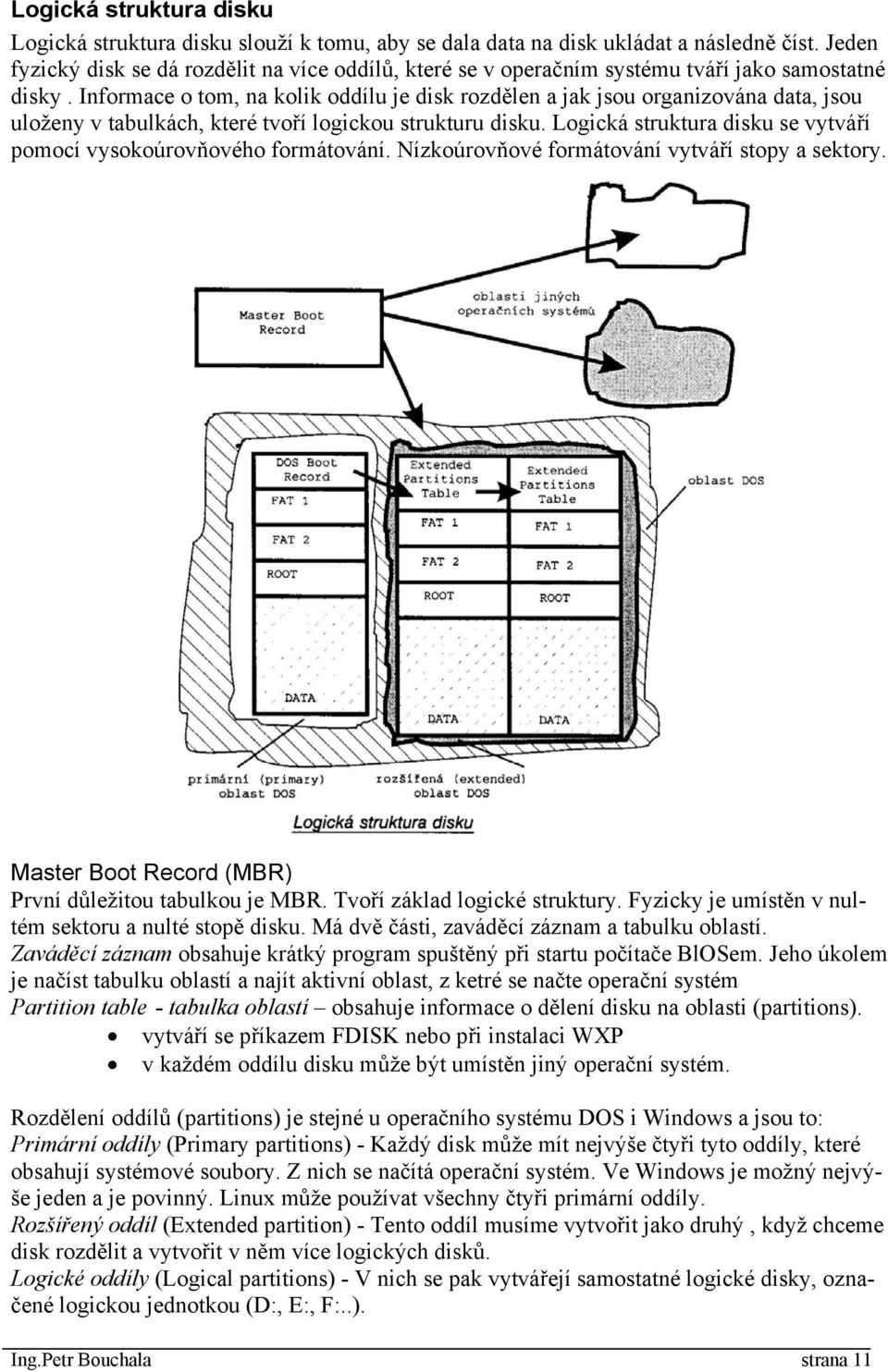

11 Logická struktura disku Logická struktura disku slouží k tomu, aby se dala data na disk ukládat a následně číst. Jeden fyzický disk se dá rozdělit na více oddílů, které se v operačním systému tváří jako samostatné disky. Informace o tom, na kolik oddílu je disk rozdělen a jak jsou organizována data, jsou uloženy v tabulkách, které tvoří logickou strukturu disku. Logická struktura disku se vytváří pomocí vysokoúrovňového formátování. Nízkoúrovňové formátování vytváří stopy a sektory. Master Boot Record (MBR) První důležitou tabulkou je MBR. Tvoří základ logické struktury. Fyzicky je umístěn v nultém sektoru a nulté stopě disku. Má dvě části, zaváděcí záznam a tabulku oblastí. Zaváděcí záznam obsahuje krátký program spuštěný při startu počítače BlOSem. Jeho úkolem je načíst tabulku oblastí a najít aktivní oblast, z ketré se načte operační systém Partition table - tabulka oblastí obsahuje informace o dělení disku na oblasti (partitions). vytváří se příkazem FDISK nebo při instalaci WXP v každém oddílu disku může být umístěn jiný operační systém. Rozdělení odd ílů (partitions) je stejné u operačního systému DOS i Windows a jsou to: Primární oddíly (Primary partitions) - Každý disk může mít nejvýše čtyři tyto oddíly, které obsahují systémové soubory. Z nich se načítá operační systém. Ve Windows je možný nejvý- še jeden a je povinný. Linux může používat všechny čtyři primární oddíly. Rozšířený oddíl (Extended partition) - Tento oddíl musíme vytvořit jako druhý, když chceme disk rozdělit a vytvořit v něm více logických disků. Logické oddíly (Logical partitions) - V nich se pak vytvářejí samostatné logické disky, označené logickou jednotkou (D:, E:, F:..). Ing.Petr Bouchala strana 11

12 Rozdělení disku na oddíly DOS Boot Record (DBR) DBR je začátkem" primární oblasti DOS a má dvě části: 1. Krátký program, jehož úkolem je zavedení systémových souborů z disku do operační paměti. Operační systém tím převezme vládu" nad počítačem. 2. Druhou částí je tabulka BPB (BIOS Parameter Block). V ní jsou uloženy údaje o základ- na další EPT v ních parametrech disku. Například velikost sektoru, počet povrchů disku... Extended Partitions Table (EPT) Je falešným" MBR, umístěným v rozšířené oblasti DOS. Její funkcí je ukázat rozšířené oblasti a propojit tak jednotlivá dosová oddělení disku. Hlavní adresář (Root directory) Další část logické struktury disku vznikne automaticky při formátování. Slouží k zápisu údajů o programech uložených na disku, jsou zde uloženy veškeré informace, které o souboru může- jádro celé logické struktury (funguje stejně ve FAT i VFAT). Přiděluje diskový te získat. File Allocation Table (FAT) Představuje prostor ukládaným souborům. Operační systémy "DOS a Windows 3.x" používají FAT, operační systémy "Windows 95/98" pracují s novou strukturou tabulky pojmenovanou VFAT. Obě tabulky fungují stejně. V ope- systémech Windows NT/2k a XP se používá NTFS (New Technology File System) a račních datová struktura IBM využívá v OS/2 tabulku HPFS (Hig Performance File System). Použitý typ tabulky definuje tzv.. souborový systém. Souborové systémy Jsou tabulky, které uchovávají záznamy o ukládaných souborech na pevný disk pro každý oddíl, logický disk zvlášť. Obsahují informace, pomocí kterých je možno soubory na disku nalézt a přečíst, informace o volných nebo obsazených clusterech. V závislosti na použitém souborovém systému se mění velikost clusterů a způsob jejich obsazování. FAT Dovoluje pojmenování souboru výhradně do osmi znaků + 3 znaky pro příponu Datový prostor rozděluje na alokační jednotky (clustery). Ty závisí na typu FAT (adresace 12/16/32bitů) a kapacitě disku. U větších disků jsou alokační jednotky zbytečně velké. Jednotlivé FAT jsou ukládány těsně vedle sebe, takže se lehce poškozují. Ing.Petr Bouchala strana 12

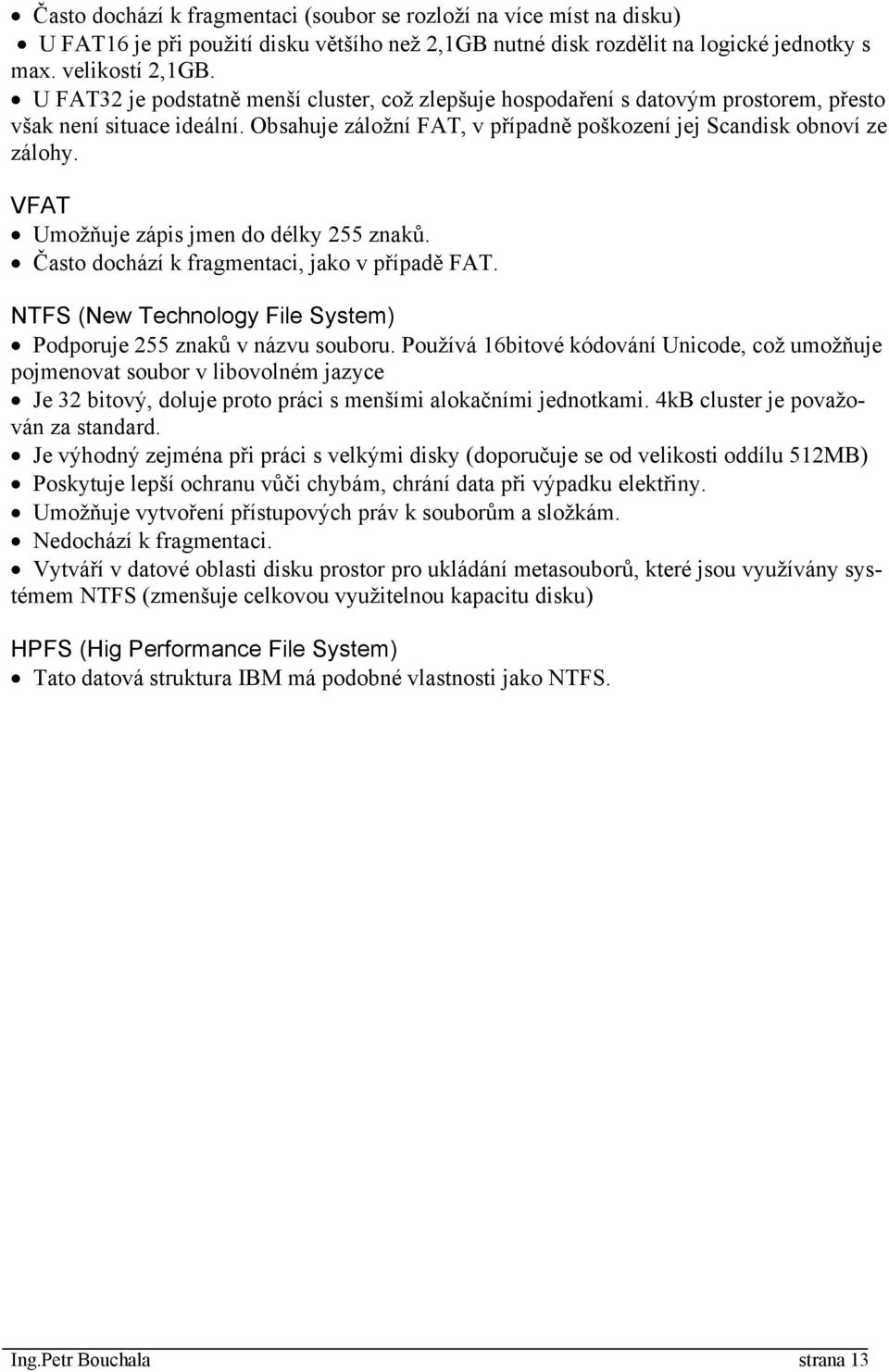

13 Často dochází k fragmentaci (soubor se rozloží na více míst na disku) U FAT16 je při použití disku většího než 2,1GB nutné disk rozdělit na logické jednotky s max. velikostí 2,1GB. U FAT32 je podstatně menší cluster, což zlepšuje hospodaření s datovým prostorem, přesto však není situace ideální. Obsahuje záložní FAT, v případně poškození jej Scandisk obnoví ze zálohy. VFAT Umožňuje zápis jmen do délky 255 znaků. Často dochází k fragmentaci, jako v případě FAT. NTFS (New Technology File System) Podporuje 255 znaků v názvu souboru. Používá 16bitové kódování Unicode, což umožňuje pojmenovat soubor v libovolném jazyce Je 32 bitový, doluje proto práci s menšími alokačními jednotkami. 4kB cluster je považo- disky (doporučuje se od velikosti oddílu 512MB) ván za standard. Je výhodný zejména při práci s velkými Poskytuje lepší ochranu vůči chybám, chrání data při výpadku elektřiny. Umožňuje vytvoření přístupových práv k souborům a složkám. Nedochází k fragmentaci. Vytváří v datové oblasti disku prostor pro ukládání metasouborů, které jsou využívány systémem NTFS (zmenšuje celkovou využitelnou kapacitu disku) HPFS (Hig Performance File System) Tato datová struktura IBM má podobné vlastnosti jako NTFS. Ing.Petr Bouchala strana 13
