Větrání. Seminář CERPAD, Praha

Transkript

1 Větrání Seminář CERPAD, Praha

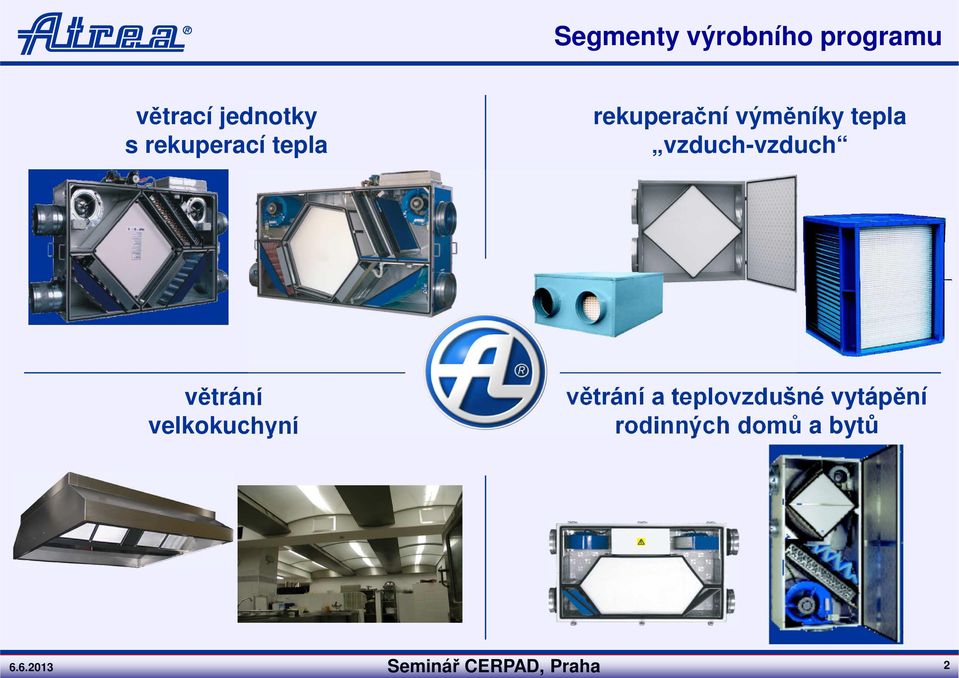

2 Seminář CERPAD, Praha 2 Segmenty výrobního programu větrací jednotky s rekuperací tepla rekuperační výměníky tepla vzduch-vzduch větrání velkokuchyní větrání a teplovzdušné vytápění rodinných domů a bytů

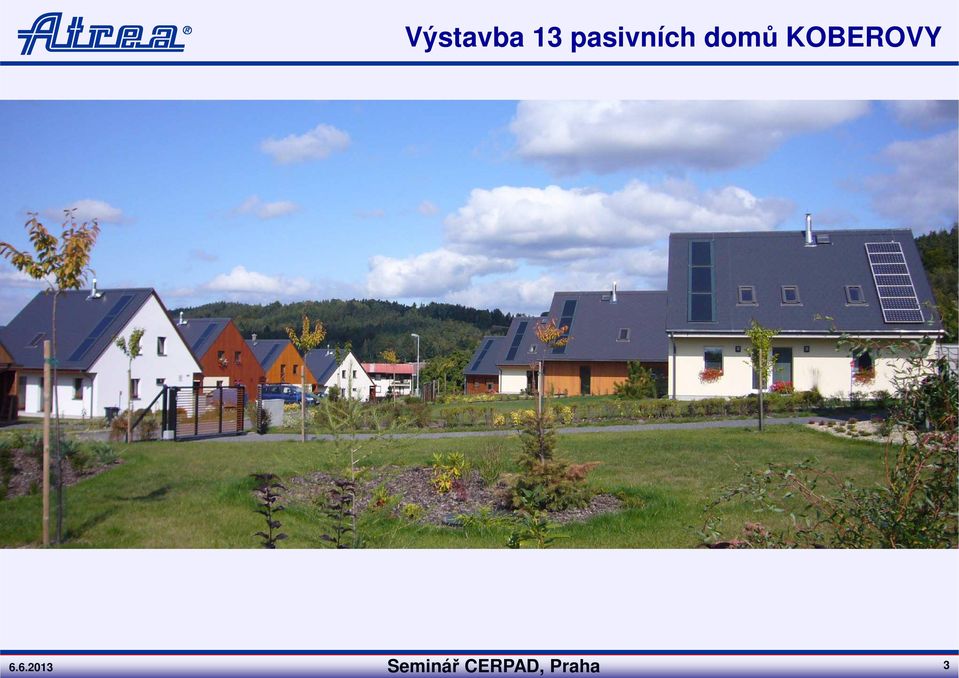

3 Výstavba 13 pasivních domů KOBEROVY Seminář CERPAD, Praha 3

4 Energetické zákony 406/2000 Sb. - Zákon o hospodaření energií Seminář CERPAD, Praha

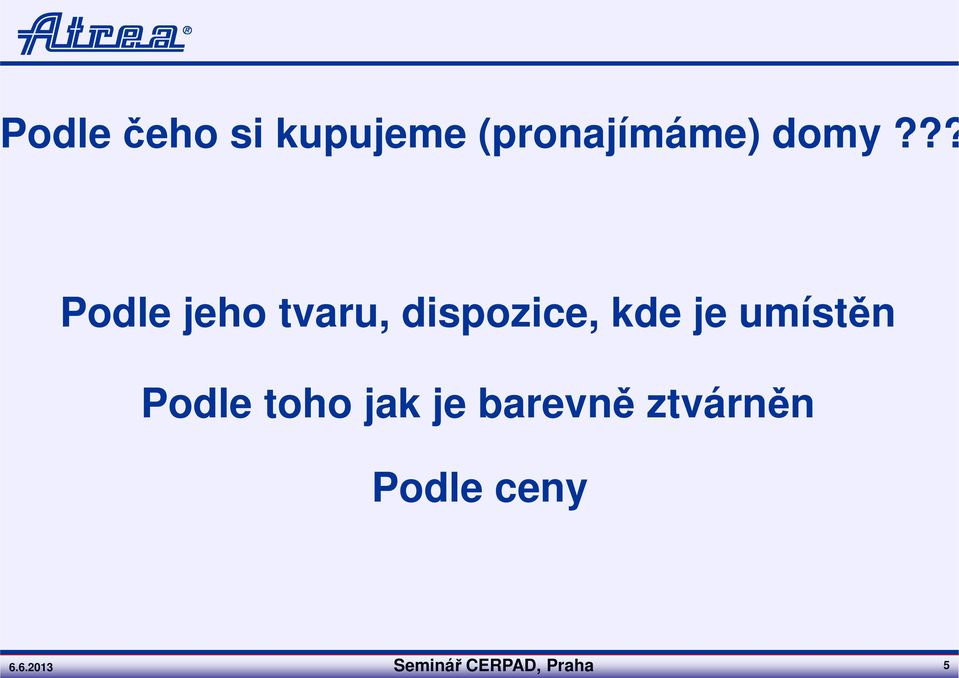

5 odle čeho si kupujeme (pronajímáme) domy??? Podle jeho tvaru, dispozice, kde je umístěn Podle toho jak je barevně ztvárněn Podle ceny Seminář CERPAD, Praha

6 Podle čeho poznáme že dům je nebo není nízkoenergetický? Seminář CERPAD, Praha

7 Pasivní či ne? 5 ze 46 najděte, které z nich nejsou pasivní. Zdroj: IG Passivhaus Detschland Autor:PHI Seminář CERPAD, Praha 7

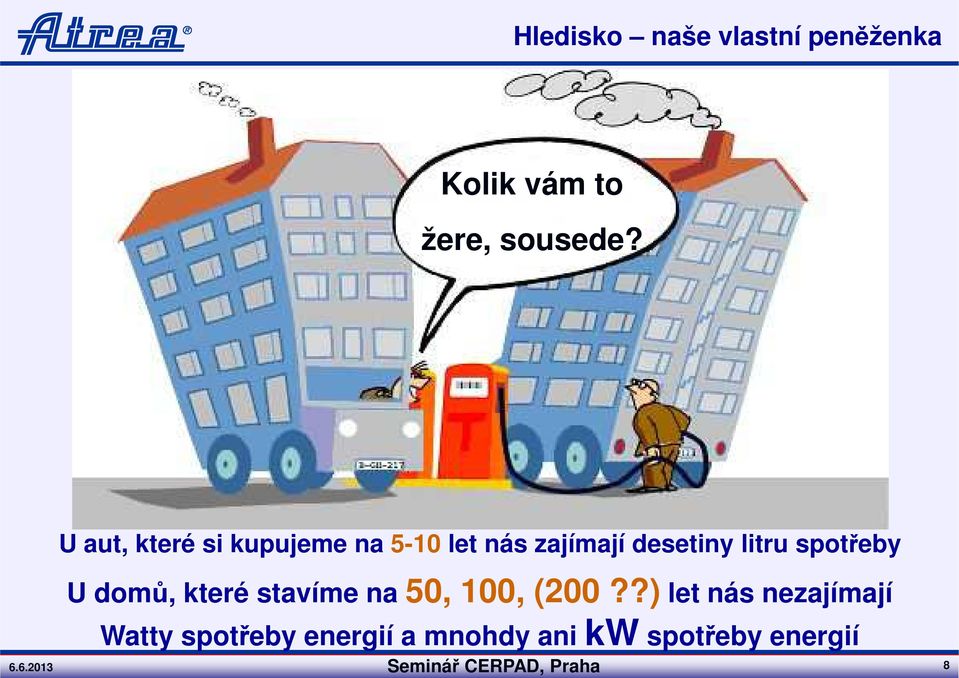

8 Hledisko naše vlastní peněženka Kolik vám to žere, sousede? U aut, které si kupujeme na 5-10 let nás zajímají desetiny litru spotřeby U domů, které stavíme na 50, 100, (200??) let nás nezajímají Watty spotřeby energií a mnohdy ani kw spotřeby energií Seminář CERPAD, Praha

9 Jaké by to bylo kdybychom si kupovali auto jen podle : Jeho tvaru a velikosti Podle toho jestli se barva líbí manželce Podle ceny Nebudeme znát jestli auto má litrový objem motoru, nebo se jedná o třílitr. Nebudeme znát teoretickou spotřebu na 100 km ve městě, na dálnici, kombinovanou spotřebu Seminář CERPAD, Praha

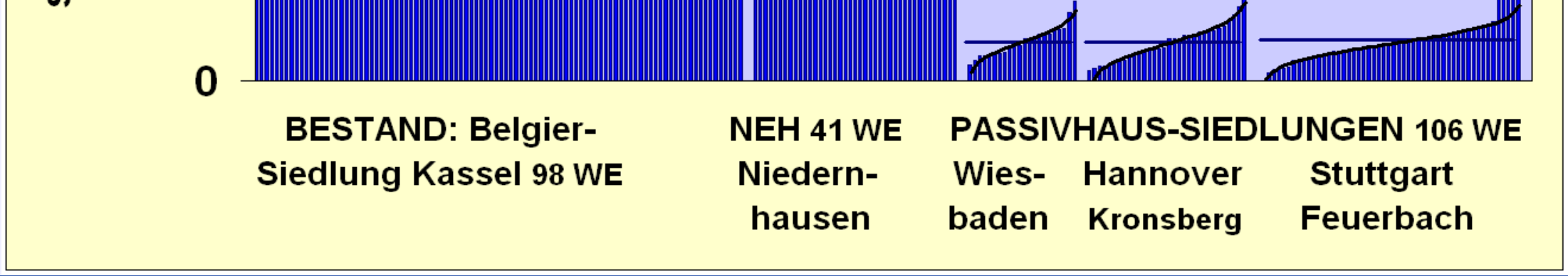

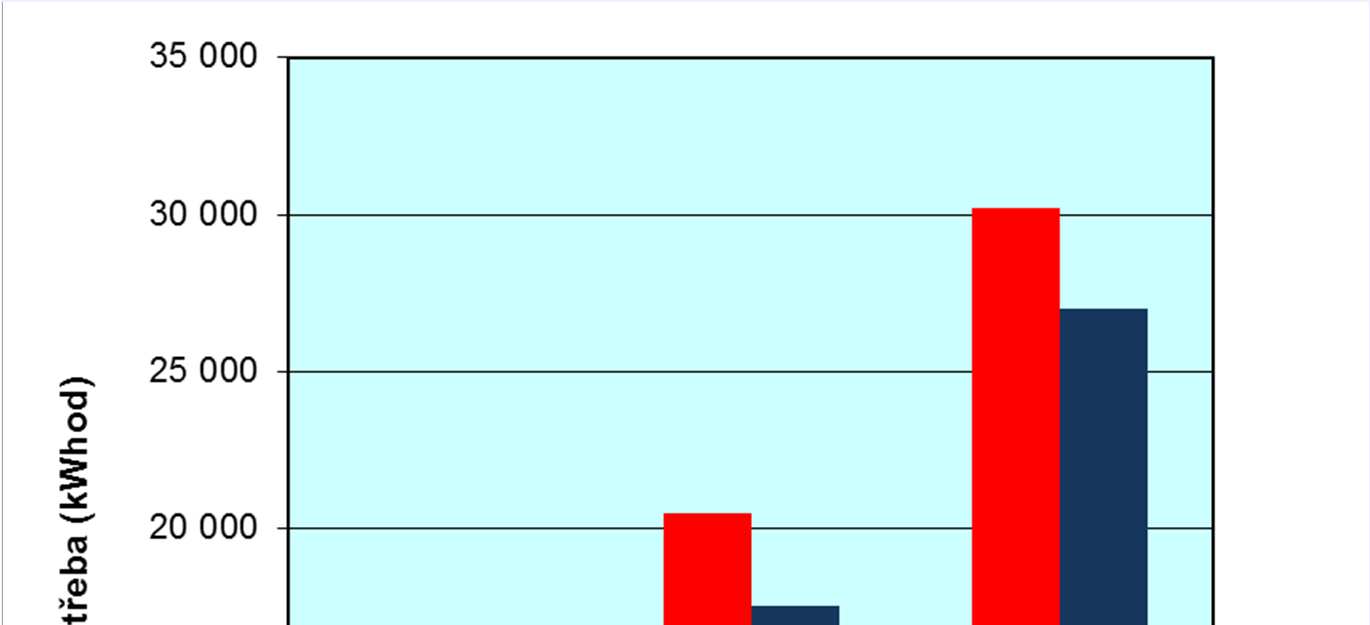

10 Seminář CERPAD, Praha 10 Spotřeby energií na vytápění u různých domů BESTAND NEH Passivhäuser

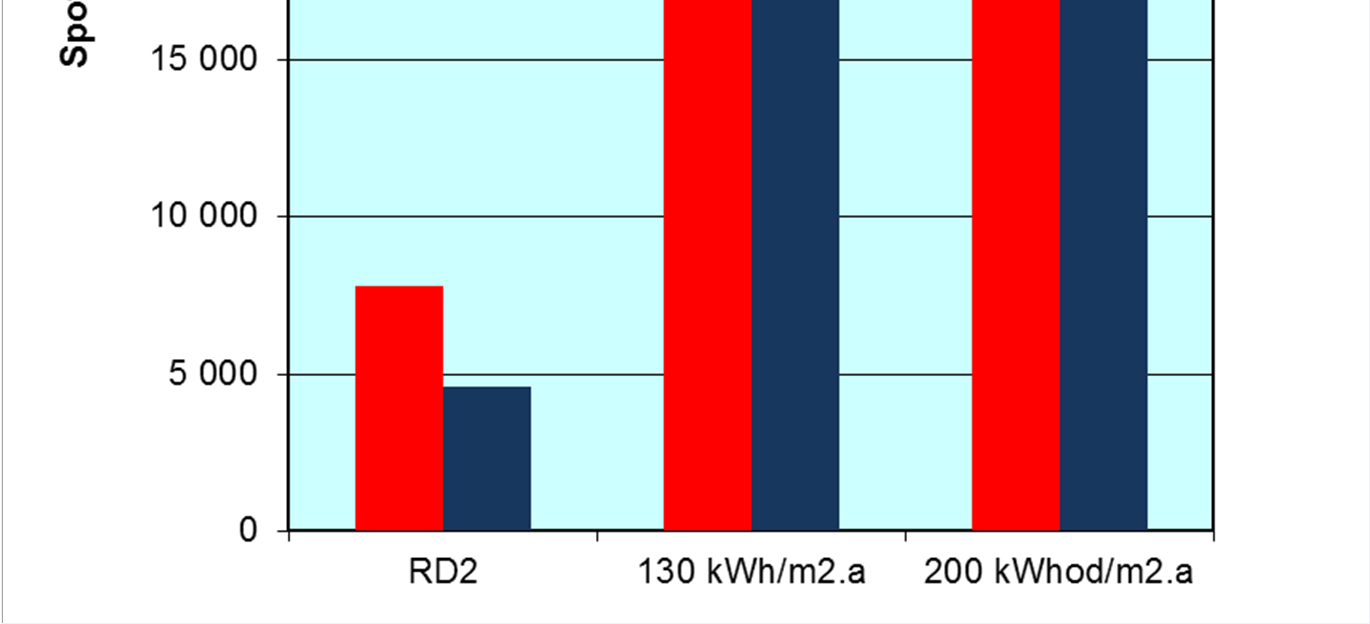

11 Spotřeby energií a spotřeba praček a myček U RD 2 je podíl cca do 5 % U RD se spotřebou 130 kwh/m 2.a je podíl cca do 1,9 % U RD se spotřebou 200 kwh/m 2.a je podíl cca do 1,3 % Úspory na pračkách a myčkách jsou zanedbatelné v porovnání s množstvím energie kterou ztrácíme ve vytápění a větrání tj. obálkou budovy Seminář CERPAD, Praha 11

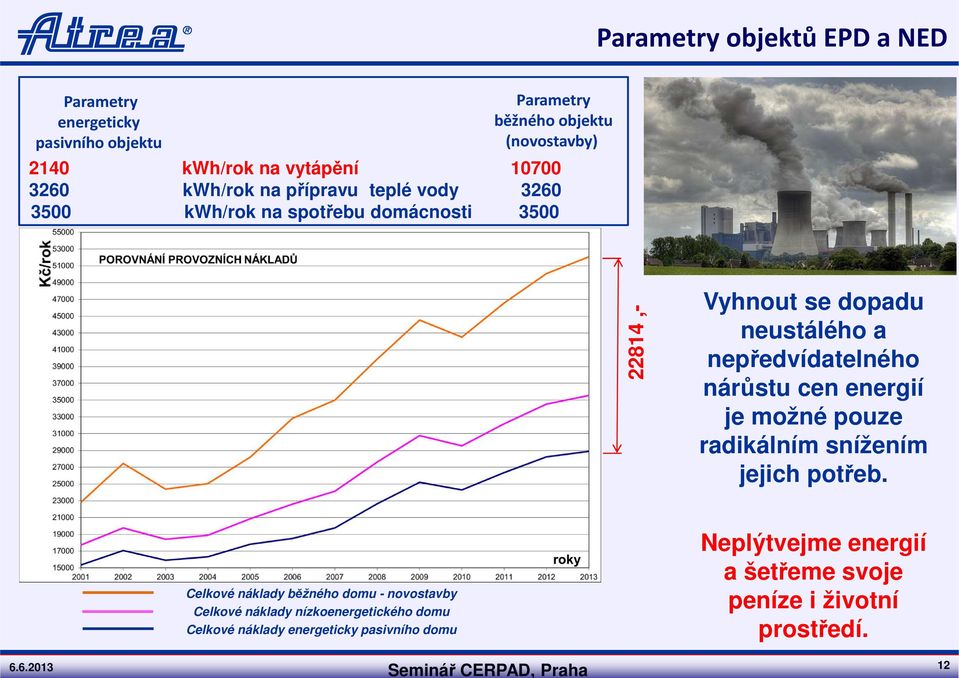

12 Parametry objektů EPD a NED Parametry energeticky pasivního objektu Parametry běžného objektu (novostavby) 2140 kwh/rok na vytápění kwh/rok na přípravu teplé vody kwh/rok na spotřebu domácnosti ,- Vyhnout se dopadu neustálého a nepředvídatelného nárůstu cen energií je možné pouze radikálním snížením jejich potřeb. Celkové náklady běžného domu - novostavby Celkové náklady nízkoenergetického domu Celkové náklady energeticky pasivního domu Neplýtvejme energií a šetřeme svoje peníze i životní prostředí. Seminář CERPAD, Praha

13 Stavební zákony 268/2009 Sb. - Vyhláška o technických požadavcích na stavby znění 20/2012 Sb. VYHLÁŠKA JE OPROTI NORMÁM VŽDY ZÁVAZNÝM DOKUMENTEM! Seminář CERPAD, Praha

14 268/2009 Sb. - Vyhláška o technických požadavcích na stavby 3 - Základní pojmy Pro účely této vyhlášky se rozumí a)... i) obytnou místností část bytu, která splňuje požadavky předepsané touto vyhláškou, je určena k trvalému bydlení a má nejmenší podlahovou plochu 8 m2. Kuchyň, která má plochu nejméně 12 m2 a má zajištěno přímé denní osvětlení, přímé větrání a vytápění s možností regulace tepla, je obytnou místností. Pokud tvoří byt jedna obytná místnost, musí mít podlahovou plochu nejméně 16 m2; u místností se šikmými stropy se do plochy obytné místnosti nezapočítává plocha se světlou výškou menší než 1,2 m, j) pobytovou místností místnost nebo prostor, které svou polohou, velikostí a stavebním uspořádáním splňují požadavky k tomu, aby se v nich zdržovaly osoby, k) normovou hodnotou - konkrétní technický požadavek, zejména limitní hodnota, návrhová metoda, národně stanovené parametry, technické vlastnosti stavebních konstrukcí a technických zařízení, obsažený v příslušné české technické normě 4), jehož dodržení se považuje za splnění požadavků konkrétního ustanovení této vyhlášky, l) Seminář CERPAD, Praha

15 268/2009 Sb. - Vyhláška o technických požadavcích na stavby 11 - Denní a umělé osvětlení, větrání a vytápění znění 20/2012 Sb. (1) U nově navrhovaných budov musí návrh osvětlení v souladu s normovými hodnotami řešit denní, umělé i případné sdružené osvětlení, a posuzovat je společně s vytápěním, chlazením, větráním, ochranou proti hluku, prosluněním, včetně vlivu okolních budov a naopak vlivu navrhované stavby na stávající zástavbu. (2) Obytné místnosti musí mít zajištěno denní osvětlení v souladu s normovými hodnotami. (3) Obytné místnosti musí mít zajištěno dostatečné větrání venkovním vzduchem a vytápění v souladu s normovými hodnotami, s možností regulace vnitřní teploty. ČSN EN 15665, Změna Z1 pro obytné budovy (4) V pobytových místnostech musí být navrženo denní, umělé a případně sdružené osvětlení v závislosti na jejich funkčním využití a na délce pobytu osob v souladu s normovými hodnotami. (5) Pobytové místnosti musí mít zajištěno dostatečné přirozené nebo nucené větrání a musí být dostatečně vytápěny s možností regulace vnitřní teploty. Pro větrání pobytových místností musí být zajištěno v době pobytu osob minimální množství vyměňovaného venkovního vzduchu 25 m 3 /h na osobu, nebo minimální intenzita větrání 0,5 1/h. Jako ukazatel kvality vnitřního prostředí slouží oxid uhličitý CO 2, jehož koncentrace ve vnitřním vzduchu nesmí překročit hodnotu ppm. ČSN EN Větrání nebytových prostor, 6/2003 Sb. - Vyhláška, kterou se stanoví hygienické limity chemických, fyzikálních a biologických ukazatelů pro vnitřní prostředí pobytových místností některých staveb Příloha č. 1, tabulka č. 4 (6) V místnostech, kde jsou instalovány spotřebiče paliv, musí být vždy zajištěn přívod venkovního vzduchu rovný minimálně průtoku spalovacího vzduchu pro jmenovitý výkon a typ spotřebiče. Seminář CERPAD, Praha

16 ČSN EN 15665/Z1 Větrání budov Stanovení výkonových kritérií pro větrací systémy obytných budov Tabulka NA.1 - Požadavky na větrání obytných budov Trvalé větrání (průtok venkovního vzduchu) Nárazové větrání (průtok odsávaného vzduchu) Požadavek Minimální hodnota Doporučená hodnota Intenzita větrání Dávka venkovního vzduchu na osobu Kuchyně Koupelny WC [h -1 ] [m 3 /(hod.os)] [m 3 /hod] [m 3 /hod] [m 3 /hod] 0, , POZNÁMKY 1 V době, kdy obytné budovy nejsou dlouhodobě užívány (dovolené, víkendy), lze připustit provoz s nižší intenzitou větrání 0,1 h -1 vztaženou k celkovému vnitřnímu objemu bytu/ rodinného domu. 2 Výkon topné soustavy pro ohřev větracího vzduchu musí vycházet z hodnot průtoků vzduchu stanovených návrhem větrání 3 Hodnoty uvedené v tabulce NA.1 slouží pro návrh systému větrání. Při energetických výpočtech lze zobecnit provozní podmínky, obsazenost místností (dávky vzduchu na osobu), dobu chodu zařízení apod. 4 Intenzita větrání se vztahuje na standardní výšku místnosti 2,6 m Seminář CERPAD, Praha

17 Dimenzování výkonu větrání pro RD a BD intenzita větrání neobsazené místnosti intenzita větrání Dávka na osobu kuchyně koupelny WC norma - předpis (h -1 ) (h -1 ) (m 3 /hod) (m 3 /hod) (m 3 /hod) (m 3 /hod) ČSN EN minimální hodnota 0, Z1 doporučená 0,3 hodnota 0, ČSN EN třída 0, třída 0,1-0,2 0, třída 0, ČSN ,1 0,3-0, odkaz na jiné předpisy Seminář CERPAD, Praha

20 268/2009 Sb. - Vyhláška o technických požadavcích na stavby 38 - Vytápění (1) Technické vybavení zdrojů tepla musí umožnit hospodárný, bezpečný a spolehlivý provoz a je nutné brát zřetel na možnosti proveditelnosti alternativních zdrojů vytápění 24). V případě instalace tepelných spotřebičů na tuhá paliva musí být k dispozici prostor na uskladnění tuhých paliv. (2) Kotle a spotřebiče musí mít zajištěn přívod spalovacího a větracího vzduchu. Odvod spalin, kondenzátu ze spalin a dalších škodlivin nesmí ohrožovat životní prostředí a zdraví osob nebo zvířat. (3) Výpočet tepelných ztrát budov je dán normovými postupy. ČSN EN ISO Energetická náročnost budov Výpočet spotřeby energie na vytápění a chlazení (4) Ve stavbách se zvýšeným nebezpečím úrazu, zejména v předškolních a školských zařízeních, musí být instalovaná otopná tělesa opatřena ochrannými kryty, které však nesmí bránit řádnému sdílení tepla z otopných těles do okolí. (5) V otopných soustavách musí být osazena zařízení umožňující měření a nastavení parametrů otopných soustav. Při provozu otopných soustav se musí zajistit řízení tepelného výkonu v závislosti na potřebě tepla. (6) Při dodávce tepla z vnějšího zdroje musí být na vstupu do vnitřní otopné soustavy stavby a na výstupu z ní osazen hlavní uzávěr topného média. (7) Zařízení uvedená v odstavci 5 a hlavní uzávěry topného média musí být přístupné a zabezpečené proti neoprávněné manipulaci. (8) Rozvody otopné soustavy vedené technickými podlažími musí být izolované. Seminář CERPAD, Praha

21 Odvod vzduchu při vaření; předpoklad těsný obvodový plášť Při sepnutí odsavače par je vytvářen podtlak. Přívod vzduchu do prostoru cestou nejmenšího odporu (např. kolem stoupaček) Při sepnutí odsavače par je vytvářen podtlak. Přívod vzduchu např. pootevřeným oknem (nebo mikroventilací?) Seminář CERPAD, Praha 21

22 Větrání prostor s plynovými spotřebiči odkazem na TPG Zdroj : Ing. Z. Mathauserová Vytvoření podtlaku digestoří PŘI UZAVŘENÝCH NOVÝCH TĚSNÝCH OKNECH HROZÍ NEBEZPEČÍ PORUŠENÍ TAHU KOMÍNA A VRACENÍ SPALIN DO MÍSTNOSTÍ PŘÍMÉ OHROŽENÍ ZDRAVÍ A ŽIVOTA!!! Seminář CERPAD, Praha 22

23 Výměna vzduchu je důležitá ve všech objektech měli bychom větrat hlavně s ohledem na uživatele Seminář CERPAD, Praha 23

24 Parametry vnitřního prostředí VÝSLEDNÁ TEPLOTA INTERIÉRU: teplota vzduchu v interiéru θ i povrchová teplota okolních ploch (POZOR NA VELKÉ PROSKLENÉ PLOCHY) VLHKOSTNÍ MIKROKLIMA: zajištění vhodné relativní vlhkosti (r h ) doporučuje se udržet v rozsahu % (v zimním období) POHODA VNITŘNÍHO PROSTŘEDÍ => stav, kdy veškeré parametry vnitřního prostředí jsou na svých optimálních hodnotách ODÉROVÉ MIKROKLIMA V OBJEKTU: CO 2, formaldehydy, odpary z nátěrů přívodem čerstvého vzduchu udržení koncentrace CO 2 dle zvolené třídy mikroklima, optimálně do ppm (0,1 0,12%) Seminář CERPAD, Praha

25 Vlhkost a teplota vzduchu Seminář CERPAD, Praha 25

26 REKUPERACE vnitřní prostředí Třídy mikroklimatu (ČSN definuje rozdílem proti venkovnímu prostředí) koncentrace CO2 (ppm) třída kvality prostředí (ČSN EN 15521) nedoporučuje se delší pobyt > 5000 otupělost, zívání 2500 snížení koncentrace, únava > tř. (> 1170) akceptovatelná úroveň tř. (1170) přijatelná úroveň - vnitřní prostředí obecně doporučovaná hodnota tř. (870) tř. (720) venkovní prostředí Seminář CERPAD, Praha 26

27 Vliv oken na infiltraci neřízené větrání Jak jsou těsná nová okna Seminář CERPAD, Praha

28 Problémy s vnitřním prostředím 70% času nad hranicí 1000 ppm Zdroj : EkoWATT Seminář CERPAD, Praha 28

29 Podtlakové větrání Stávající větrací systémy Zdroj: ATREA + EKOWATT Seminář CERPAD, Praha

30 Možné alternativy náhrad systémů větrání panelových domů Centrální podtlakový systém hybridní větrání Vylepšený stávající podtlakový systém doplněný o řízení odvětrání dle jednotlivých bytů na základě čidel a požadavků Odvádí se teplý vzduch z objektu PŘÍVOD VZDUCHU DO OBJEKTU Vytváří se řízená netěsnost štěrbina v oknech nebo přes stěny Přivádí se studený nefiltrovaný vzduch cca až Kč/byt Zdroj: ATREA + EKOWATT Seminář CERPAD, Praha

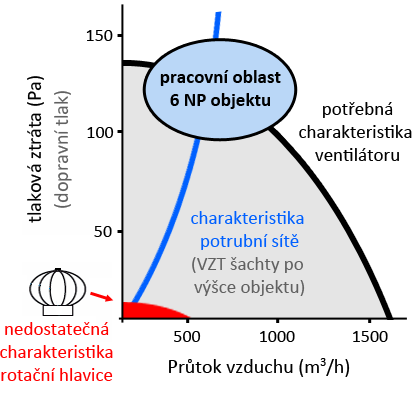

31 Problémy s vnitřním prostředím Tlaková ztráta potrubní sítě nad 100 Pa! max. 10 Pa Seminář CERPAD, Praha 31

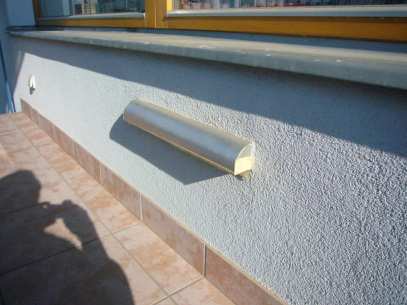

32 Systémy větrání pro regeneraci panelových domů Lokální střídavé větrání Lokální větrací jednotky - stěnové Seminář CERPAD, Praha 32

33 BYTOVÝ DŮM DUBŇANY Jaký systém větrání jsme zvolili Komplexní systém pro zajištění výměny vzduchu v bytech Centrální řízené větrání s rekuperací tepla Centrální jednotka s rekuperací tepla Regulační box v každé bytové jednotce Seminář CERPAD, Praha 33

34 Rovnotlaké větrání s rekuperací tepla Systémy větrání s rekuperací Seminář CERPAD, Praha 34

35 Rekuperace tepla účinnost REKUPERACE TEPLA = znovuzískávání odpadního tepla v protiproudém rekuperačním výměníku odpadní teplý vzduch předává svou energii nasávanému čerstvému (obvykle chladnějšímu) vzduchu. Tyto dva okruhy se nikdy nemísí, jsou vždy dokonale odděleny. Protiproudý - vířivý (kanálový) účinnost o další 3-4 % vyšší než kanálový hlavně při vyšších průtocích Samotnou rekuperací není možné vytápět! Teplota přiváděného čerstvého vzduchu po rekuperaci je v zimním období vždy nižší, než teplota odváděného vzduchu z objektu. Rekuperace eliminuje velkou část tepelné ztráty větráním a tím snižuje náklady na vytápění Seminář CERPAD, Praha 35

36 Systémy pro bytové domy Centrální systém Decentrální systém Seminář CERPAD, Praha

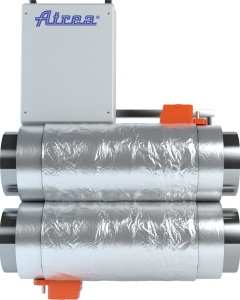

37 Centrální systém systém Centrální větrací jednotka. Umístěná pod střechou, nebo v suterénu objektu Síťové komunikační propojení bytových boxů a centrální jednotky Společné centrální stoupačky s minimální tepelnou izolací Regulační bytový box v každé bytové jednotce Seminář CERPAD, Praha

38 Rozmístění systému Ovladač např. CP 18 RD Centrální rozvod - spojuje jednotlivé byty s centrální jednotkou Regulační bytový box s digitální regulací Rozvody uvnitř bytu Centrální rekuperační jednotka DUPLEX s regulací RD Seminář CERPAD, Praha

39 Individuální požadavek na větrání z bytů Funkční schéma Switch Optimalizace výkonu centrální jednotky 75 m 3 /h 120 m 3 /h Vyp. cca10 m 3 /h Další byty (max. 63) Seminář CERPAD, Praha

40 Decentrální systém Sání a výdech vzduchu nad střechou objektu nebo při umístění v suterénu přes stěny objektu. Společné centrální stoupačky s velkou tloušťkou izolací. Malá větrací jednotka s rekuperací tepla v každé bytové jednotce Seminář CERPAD, Praha 40

41 BYTOVÝ DŮM DUBŇANY VĚTRÁNÍ S REKUPERACÍ kromě investice do zdraví i energetický přínos Větrání s rekuperací Větrání bez rekuperace UT = kwh / rok Paradox metodiky PENB UT = kwh / rok Spotřeba energie na větrání bez rekuperace by byla u BD DUBŇANY stejná jako na vytápění S rekuperací se sníží potřeba tepla na vytápění = možnost získání budoucích vyšších dotací Seminář CERPAD, Praha 41

42 Děkuji Vám za pozornost Seminář CERPAD, Praha

43 Prezentaci připravili : Ing. Zdeněk Zikán poradenstvi@atrea.cz více informací Seminář CERPAD, Praha

44 JAK STAVĚT NEBO REKONSTRUOVAT? Seminář CERPAD, Praha 44

45 Co je třeba pro PASIVNÍ nebo NULOVÝ DŮM? PRINCIPY : 1. Architektonický návrh budovy nejen tvaru ale i začlenění do okolí, vnitřní dispozice místností, množství a velikosti oken a jejich stínění 2. Zateplení o síle mm standardní izolace (polystyrén, minerální vlna, celulóza, konopí, len, ovčí vlna, dřevovlákniny nebo sláma, atd.) U obvodového pláště = 0,14-0,10 Wm -2 K Důsledné odstraňování tepelných mostů konstrukce 4. Kvalitní okna s trojsklem a přizatepleným rámem okna U celého okna = 0,71-0,86 Wm -2 K -1 (opatrné zacházení s velikostí prosklených ploch, které i v nejvyšší kvalitě budou vždy zdrojem nejvyššího úniku tepla) 5. Kvalitní provedení těsné stavby (pokud má být větrání pod kontrolou je to nezbytné) prověřené Bloowerdoor testem těsnosti na hodnoty 0,6 h Vysoce účinné větrání s rekuperací a zároveň s teplovzdušným vytápěním (nejlépe v jednom zařízení) Seminář CERPAD, Praha 45

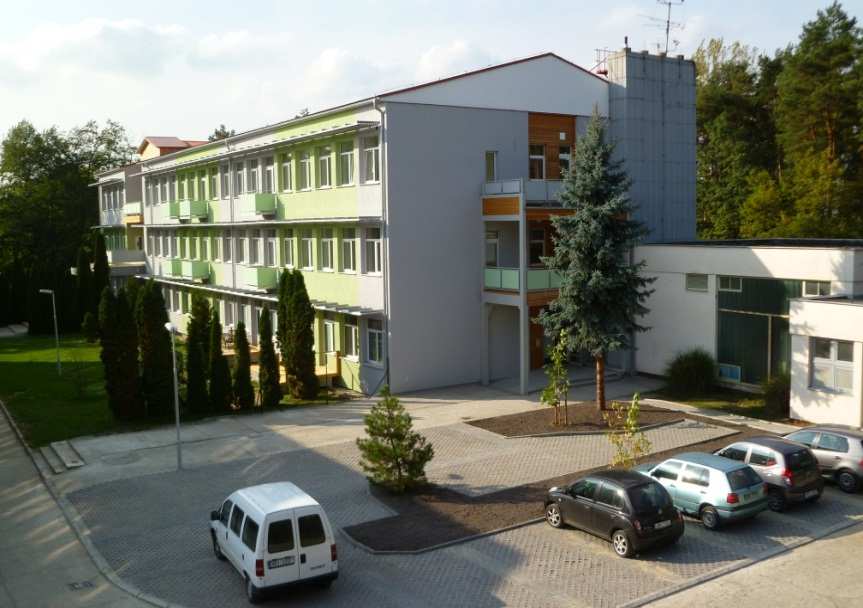

46 BYTOVÝ DŮM DUBŇANY Přestavba základní školy postavené panelovou technologií a kolaudované v r na energeticky pasivní bytový dům BD DUBŇANY Dubňany u Hodonína Seminář CERPAD, Praha 46

47 Tepelně-technické vlastnosti hlavních konstrukcí BYTOVÝ DŮM DUBŇANY Místo podrobného posuzování detailů se přidala izolace (stejně nikdo neví, co se v konstrukci ukrývá za překvapení.) Obvodová stěna - původní U=0,36 W/m 2 K - nový U= 0,12 (0,13) W/m 2 K zlepšení o 300% (požadovaná/doporučená normová hodnota - 0,38/0,25 kw/m 2 K / požadavek pro pasivní standard - 0,15 kw/m 2 K ) Otvorové výplně - původní stav U w =2,5 W/m 2 K - nový stav U w = 0,76 W/m 2 K plastový rám+tepelněizol. trojsklo (zlepšení o 328%) Vzduchová neprůvzdušnost: výpočtový předpoklad n 50 = 1,0 h -1 výpočtový předpoklad n 50 = 0,6 h Seminář CERPAD, Praha 47

48 BYTOVÝ DŮM DUBŇANY Rozdíly stávajících konstrukcí dle dostupných podkladů proti skutečnosti: Obvodová stěna projekt (z interiéru): Betonový panel 100 mm Tepelná izolace 100 mm Betonový panel 50 mm Skutečnost: Tepelná izolace upravena v rámci úklidu v betonárce a provedena dle lidové tvořivosti: - Vrstva 60 mm je celistvá - Zbývající tl. 40 mm vytvořená dle možností Seminář CERPAD, Praha 48

49 BYTOVÝ DŮM DUBŇANY Parametry konstrukcí U - popis tlouštěk izolací a vlastností oken Obvodová stěna 200 mm polystyrolu Okna trojsklo Ug=0,5; Osazení do izolace vč. vzduchotěsného provedení spáry Podlaha I. NP ze strany suterénu přidáno cca mm tepelné izolace Seminář CERPAD, Praha Na strop nad III. NP přidáno mm foukané izolace Jedná se v zásadě o běžné tl. tepelných izolací

50 BYTOVÝ DŮM DUBŇANY Měrná potřeba tepla na vytápění (TNI ) E A 12,12 kwh/m 2 a Primární potřeba energie PE A 44,64 kwh/m 2 a Výpočtová ztráta objektu (při-12 C) 38,87 kw Měrná topná zátěž (2385 m 2 ) 16,30 W/m 2 U stěny-štít U stěny-podél. U stěny-drevena U stropunad III.NP U podl.střednítrakt U podl.bočnítrakt U w 0,12 W/m 2 K 0,13 W/m 2 K 0,13 W/m 2 K 0,11 W/m 2 K 0,15 W/m 2 K 0,19 W/m 2 K 0,76 W/m 2 K Náklady na topení v bytě: Byt 60 m 2 cca 980 Kč/rok Byt 96 m 2 cca 1570 Kč/rok Seminář CERPAD, Praha 50

51 BYTOVÝ DŮM DUBŇANY Zdroj a rozvod tepla po objektu Původně v objektu byly článková otopná tělesa; Prvotní úvaha ponechat ale: - velká akumulace vody - velké množství těles - dlouhá reakce na topení, dlouhý doběh - problémy s chodem na nízký teplotní kondenzační kotle Původní stav Náhrada za desková plechová tělesa s čistitelností - menší počet těles = více místa v bytech - rychlejší reakce na externí zisky, termohlavice - páteřní rozvody stávající s novou izolací (nižší teplota topné vody = nižší ztráty v rozvodu) - nové rozvody v bytech v rámci původních prostupů - váha původních těles a popř. jejich přímý prodej sníží náklady na pořízení nových otopných těles - Spád topné vody 48/40 C (cca 5,2 m 3 /hod) Nový stav Seminář CERPAD, Praha 51

52 BYTOVÝ DŮM DUBŇANY Obtížné rozhodování projektanta kdo poradí vždyť elektrika na topení je považováno za barbarství!! Temperování koupelen elektrické přímotopné žebříky: - Malé ztráty koupelen (uvnitř bytů): W - Složité napojení na páteřní rozvod UT nejsou prostupy, dlouhé trasy - Komfort a možnost temperování i mimo topnou sezónu bez nutnosti chodu zdroje tepla (plyn. Kotlů) Seminář CERPAD, Praha 52

53 BYTOVÝ DŮM DUBŇANY - Zdroj tepla a ohřev TV dvojice plynových kondenz. kotlů 28 kw - Výpočtová ztráta objektu 38,8 kw - Podlahová plocha 2385 m2 - Potřeba na vytápění kwh/a Původní trojice plynových kotlů Nová kotelna vč. zásobníku TV v původní šatně kotelníka Z původní kotelny bude malý sportovní sál Původní zásobníky TV Seminář CERPAD, Praha 53

54 BYTOVÝ DŮM DUBŇANY Zastínění Slunolamy původní z roku 1989 Max pasivní sluneční zisky v zimě Ideální zastínění v létě ; 11 téměř polední slunce ; 9:45 šikmé dopolední slunce ; 13 letní polední slunce Seminář CERPAD, Praha 54

55 BYTOVÝ DŮM DUBŇANY Pořizovací náklady vzduchotechniky Částka cca Kč / byt; cca Kč / bytový dům Energetický a finanční přínos díky větrání s rekuperací tepla Rozdíl mezi větráním okny a větráním s rekuperací je kwh / byt Pro 27 bytů v DUBŇANECH (konzervativní výpočet): Snížení spotřeby energie o (1890* 27 bytů) = kwh / rok (včetně započítání příkonu zařízení) Při ceně cca 1,6 Kč / kwh ( cca 440 Kč/GJ) = Kč / rok Roční náklady údržbu filtry apod. Výměna filtrů cca 4* rok, cena filtrů cca Kč/ks, práce cca 10 minut na obě centrální jednotky vč. přemístění údržbáře mezi zařízeními. Na byt tak vychází náklad cca 245 Kč / byt za rok. Drobná údržba a čištění zařízení vč. čištění rekuperačního výměníku v horizontu 1*5-7 let na byt vychází na úrovni cca 60 Kč / rok Celkové provozní náklady tak vychází na úroveň cca 300 Kč / rok a byt Celková částka základní údržby na bytový dům 8100 Kč / rok Seminář CERPAD, Praha 55

56 BYTOVÝ DŮM DUBŇANY VĚTRÁNÍ S REKUPERACÍ kromě investice do zdraví i energetický přínos Větrání s rekuperací Větrání bez rekuperace UT = kwh / rok Paradox metodiky PENB UT = kwh / rok Spotřeba energie na větrání bez rekuperace by byla u BD DUBŇANY stejná jako na vytápění S rekuperací se sníží potřeba tepla na vytápění = možnost získání budoucích vyšších dotací Seminář CERPAD, Praha 56

57 BYTOVÝ DŮM DUBŇANY Seminář CERPAD, Praha 57

58 BYTOVÝ DŮM DUBŇANY Seminář CERPAD, Praha 58

59 REKONSTRUKCE ŠKOLY NA ENERGETICKY PASIVNÍ BYTOVÝ DŮM DUBŇANY U HODONÍNA REALIZACE DOKONČENA DALŠÍ ČÁST AREÁLU BUDE REKONSTRUOVÁNA NA TÉMĚŘ NULOVÝ BYTOVÝ DŮM. PROJEKČNÍ PRÁCE JSOU JIŽ V BĚHU Seminář CERPAD, Praha 59

60 Větrání nejen pro pasivní domy. Vyzkoušejte bydlení v pasivním bytovém domě - ve vzorovém bytě možnost domluvení pobytu Zdeněk Kaňa Úsporné bydlení Seminář CERPAD, Praha

61 Větrání nejen pro rekonstrukce ale i pro novostavby vč. pasivních bytových domů. BUBENEČ GARDEN arch. Smola a arch. Masák Děkuji Vám za pozornost Seminář CERPAD, Praha

62 Hranice 1500 ppm Záznam vnitřního prostředí seminář projektantů Praha-Krejcárek CO2 pravá osa - ppm Rh levá osa - % T interiéru levá osa C Abs. vlhkost interiéru levá osa g/m Seminář CERPAD, Praha
