TH-SW9 TH-SW8 INSTRUCTIONS PŘÍRUČKA K OBSLUZE INSTRUKCJA OBSŁUGI HASZNÁLATI UTASÍTÁSA

Transkript

1 Česky DVD DIGITAL CINEMA SYSTEM DVD SYSTÉM DIGITÁLNÍHO KINA DVD CYFROWY SYSTEM KINA DOMOWEGO DIGITÁLIS DVD-MOZIRENDSZER Polski TH-SW9 Consists of XV-THSW9, RX-THSW8, SP- PWSW9, SP-THS9F, SP-THS9C and SP-THS9S Sestává z XV-THSW9, RX-THSW8, SP-PWSW9, SP-THS9F, SP-THS9C a SP-THS9S Składa się z XV-THSW9, RX-THSW8, SP- PWSW9, SP-THS9F, SP-THS9C i SP-THS9S Tartalom XV-THSW9, RX-THSW8, SP-PWSW9, SP-THS9F, SP-THS9C és SP-THS9S Magyar TH-SW8 Consists of XV-THSW8, RX-THSW8, SP-PWSW8, SP-THS5F, SP-THS5C and SP-THS7S Sestává z XV-THSW8, RX-THSW8, SP-PWSW8, SP-THS5F, SP-THS5C a SP-THS7S Składa się z XV-THSW8, RX-THSW8, SP-PWSW8, SP-THS5F, SP-THS5C i SP-THS7S Tartalom XV-THSW8, RX-THSW8, SP-PWSW8, SP-THS5F, SP-THS5C és SP-THS7S INSTRUCTIONS PŘÍRUČKA K OBSLUZE INSTRUKCJA OBSŁUGI HASZNÁLATI UTASÍTÁSA LVT A [EV]

2 Varování, upozorněni a jiné Ostrzeżenia i inne informacje Figyelmeztetések, biztonsági óvintézkedések és egyéb tudnivalók UPOZORNĚNÍ Abyste snížili riziko elektrických šoků, požáru apod.: 1. Neodstraňujte šrouby, kryty nebo skříň. 2. Systém chraňte před deštěm nebo vlhkostí. OSTRZEŻENIE Aby ograniczyć ryzyko porażenia prądem elektrycznym, wybuchu pożaru itp.: 1. Nie usuwać wkrętów, osłon ani obudowy. 2. Nie narażać urządzenia na kontakt z deszczem lub wilgocią. ÓVINTÉZKEDÉS A tűz és az áramütés stb. veszélyének csökkentése érdekében: 1. Ne távolítsa el a készülék csavarjait, külső burkolatát vagy a készülékdobozt. 2. Ne tegye ki a készüléket eső vagy nedvesség hatásának. UPOZORNĚNÍ tlačítko F! (XV-THSW9/XV-THSW8) Pro úplné vypnutí napájení odpojte od zařízení přívodní šňůru (pohotovostní kontrolka STANDBY zhasne). Přepnutím Tlačítka F do jakékoli polohy nedochází k odpojení přívodu elektrické energie. Nachází-li se systém v pohotovostním režimu, kontrolka STANDBY svítí červeně. Je-li systém vypnut, kontrolka STANDBY zhasne. Zapnutí a vypnutí lze dálkově ovládat. OSTRZEŻENIE przycisk F! (XV-THSW9/ XV-THSW8) Aby całkowicie odłączyć urządzenie od zasilania elektrycznego, należy wyjąć wtyczkę z gniazdka zasilania (gaśnie kontrolka STANDBY). Przycisk F nie odłącza całkowicie zasilania. Gdy urządzenie jest w stanie gotowości, kontrolka STANDBY świeci się na czerwono. Po włączeniu urządzenia gaśnie kontrolka STANDBY. Włączaniem/wyłączaniem zasilania można sterować zdalnie. FIGYELEM F üzemi kapcsoló! (XV-THSW9/ XV-THSW8) A hálózati csatlakozó kihúzásával teljesen kapcsolja ki az áramot (a STANDBY készenléti lámpa kialszik). A F semmilyen helyzetben nem kapcsolja ki a hálózati vezetéket. Amikor a rendszer készenléti állapotban van, a STANDBY készenléti lámpa vörösen világít. A rendszer bekapcsolásakor a STANDBY készenléti lámpa kialszik. Az áram ki/be kapcsolható a távvezérlővel. UPOZORNĚNÍ Nezakrývejte větrací otvory. (Zakryjete-li větrací otvory novinami nebo látkou, dojde k přehřátí.) Nevystavujte zařízení působení otevřeného ohně, neumíst ujte na něj např. hořící svíčky. Při vyřazení baterií je nutno dodržovat místní předpisy o ochraně životního prostředí. Chraňte přístroj před deštěm, vlhkostí, pokapáním nebo postříkáním. Neumíst ujte na něj žádné předměty s kapalinami, např. vázy. G-1 OSTRZEŻENIE Nie zasłaniać otworów i szczelin wentylacyjnych. (Zasłonięcie otworów lub szczelin wentylacyjnych gazetą, serwetką itp. może utrudnić odprowadzanie ciepła.) Nie stawiać na urządzeniu żadnych źródeł otwartego płomienia, takich jak zapalone świece. Przy wyrzucaniu baterii uwzględnić problemy dotyczące zanieczyszczenia środowiska naturalnego oraz ściśle przestrzegać lokalnych przepisów określających warunki utylizacji takich baterii. Nie narażać urządzenia na kontakt z deszczem, wilgocią, kapiącą lub rozlaną wodą i nie umieszczać na jego obudowie żadnych przedmiotów wypełnionych płynami, np. wazonów. ÓVINTÉZKEDÉS Ne torlaszolja el a szellőzőnyílásokat (Ha a szellőzőnyílások, lyukak ujsággal, ruhadarabbal, stb., el vannak torlaszolva, a hő képtelen lesz kijutni a készülékből). Ne helyezzen a készülék tetejére semmilyen nyílt lángforrást, például égő gyertyákat. Az elemek kiselejtezésekor tartsa be a környezetvédelmi előírásokat. A készüléket óvja az esőtől és egyéb nedves csepegéstől, loccsanástól, és ne helyezzen rá folyadékot tartalmazó tárgyakat, például vázát. UPOZORNĚNÍ (SP-PWSW9/SP-PWSW8) Napájení subwooferu je připojeno k hlavní jednotce. Po zapnutí se na subwooferu rozsvítí kontrolka POWER ON. OSTRZEŻENIE (SP-PWSW9/SP-PWSW8) Zasilanie subwoofera powiązane jest z zasilaniem jednostki głównej. Jego kontrolka POWER ON świeci się na zielono, gdy zasilanie jest włączone. ÓVINTÉZKEDÉS (SP-PWSW9/SP-PWSW8) A mélyhangsugárzó tápegysége össze van kapcsolva a központi egységgel. Amikor az áram be van kapcsolva, a POWER ON lámpa a mélyhangsugárzón zölden világít. UPOZORNĚNÍ (RX-THSW8) Napájení bezdrátového přijímače je spojeno s hlavní jednotkou. Když se hlavní jednotka přepne do pohotovostního režimu, bezdrátový přijímač se asi po 10 minutách také přepne do pohotovostního režimu a kontrolka STANDBY/ON se rozsvítí červeně. Když se hlavní jednotka zapne, bezdrátový přijímač se také zapne a kontrolka STANDBY/ON zhasne. UWAGA (RX-THSW8) Zasilanie odbiornika bezprzewodowego powiązane jest z zasilaniem jednostki głównej. Jeżeli jednostka główna zostanie wyłączona do stanu gotowości, odbiornik bezprzewodowy także wyłączy się do stanu gotowości po około 10 minutach a kontrolka STANDBY/ON zapali się na czerwono. Gdy jednostka centralna zostanie włączona, odbiornik bezprzewodowy także uruchamia się i gaśnie kontrolka STANDBY/ON. FIGYELEM (RX-THSW8) A vezeték nélküli vevő áramellátása össze van kötve a főegység áramellátásával. Ha a főegység készenléti állapotba van kikapcsolva, akkor a vezeték nélküli vevő is készenléti állapotba kerül körülbelül 10 perc után, és a STANDBY/ON kontrollámpa vörösen kezd világítani. Amikor a központi egységet bekapcsolják, a vezeték nélküli vevő is üzembe helyeződik, és elalszik a STANDBY/ON kontrollámpa.

3 Varování, upozorněni a jiné DŮLEŽITÉ UPOZORNĚNÍ PRO ZAŘÍZENÍ VYUŽÍVAJÍCÍ LASER 1. LASEROVÝ VÝROBEK 1. TŘÍDY 2. UPOZORNĚNÍ: Neotevírejte horní kryt. Uvnitř zařízení se nenacházejí žádné uživatelem opravitelné díly; přenechejte veškeré opravy kvalifikovaným servisním pracovníkům. 3. UPOZORNĚNÍ: Při otevření přístroje a selhání pojistky dochází k vyzařování viditelného a neviditelného laserového záření. Vyvarujte se přímého vystavení laserovým paprskům. 4. VYOBRAZENÍ ŠTÍTKU: VÝSTRAŽNÝ ŠTÍTEK UMÍSTĚNÝ UVNITŘ PŘÍSTROJE. WAŻNE DLA URZĄDZEŃ LASEROWYCH 1. PRODUKT CLASS 1 LASER 2. UWAGA: Nie otwierać górnej pokrywy. Wewnątrz nie ma części możliwych do zreperowania przez użytkownika; wszystkie czynności serwisowe poinien wykonywać wykwalifikowany personel. 3. UWAGA: Widzialne i niewidzialne promienie laserowe mogą wydostać się przy otwartej lub uszkodzonej blokadzie. Unikać bezpośredniego kontaktu z promieniami. 4. REPRODUKCJA ETYKIETY: ETYKIETA OSTRZEGAWCZA, UMIESZCZONA WEWNĄTRZ URZĄDZENIA. FONTOS TUDNIVALÓ A LÉZERREL MŰKÖDŐ TÁRGYAKRÓL 1. A KÉSZÜLÉK A LÉZERREL MŰKÖDŐ TÁRGYAK 1. OSZTÁLYÁBA TARTOZIK 2. FIGYELEM: A fedelet ne nyissa ki! A készülék nem tartalmaz a felhasználó által szerelhető alkatrészeket; kérjük, mindenféle szerelést hagyjon a szakképzett szerelőkre. 3. FIGYELEM: Látható és láthatatlan lézersugárzás szabadul ki, amikor a nyitás és zárás nem működik vagy meghibásodik. A készüléket közvetlen sugárzásnak ne érje! 4. CÍMKE MÁSOLATA: FIGYELMEZTETÉS A KÉSZÜLÉK BELSEJÉBEN. CE0682 OBSAHUJE SYSTÉM XV- THSW9/XV- THSW8/RX-THSW8 ODPOVÍDAJÍCÍ SMĚRNICI R&TTE ZAWIERA SYSTEM POWIADAMIANIA R&TTE XV- THSW9/XV- THSW8/RX-THSW8 R&TTE XV- THSW9/XV- THSW8/RX-THSW8 ÜZENETKÖZVETÍTŐ RENDSZERT TARTALMAZ Upozornění: Správné větrání Abyste předešli riziku úrazu elektrickým proudem, požáru a poškození, umístěte zařízení na rovný povrch. Minimální vzdálenosti od stěn a překážek jsou vyobrazeny níže: Uwaga: Odopowiednia wentylacja Aby uniknąć niebezpieczeństwa porażenia prądem lub pożaru oraz uchronienia urządzenia przed zniszczeniem, ustaw je na równej powierzchni. Minimalne odstępy są przedstawione poniżej: Figyelem: Megfelelő szellőzés Áramütés, tűz és a készülék sérülésének elkerülése érdekében a készüléket vízszintes felületre helyezze el. A minimális helyigény alul látható: Stěna nebo překážky Ściana lub przeszkoda Fal vagy egyéb tárgyak XV-THSW9/ 8 cm 3 cm XV-THSW8 3 cm 15 cm Přední strana Przód Első Žádné překážky Brak przeszkód Nincs más tárgy Stěna nebo překážky Ściana lub przeszkoda Fal vagy egyéb tárgyak XV-THSW9/XV-THSW8 10 cm Stěna nebo překážky Ściana lub przeszkoda Fal vagy egyéb tárgyak SP-PWSW9/ SP-PWSW8 20 cm Přední strana Przód Első Stěna nebo překážky Ściana lub przeszkoda Fal vagy egyéb tárgyak SP-PWSW9/SP-PWSW8 15 cm 15 cm Žádné překážky Brak przeszkód Nincs más tárgy 15 cm Stěna nebo překážky Ściana lub przeszkoda Fal vagy egyéb tárgyak RX-THSW8 20 cm 15 cm 15 cm Přední strana Przód Első Žádné překážky Brak przeszkód Nincs más tárgy Stěna nebo překážky Ściana lub przeszkoda Fal vagy egyéb tárgyak RX-THSW8 15 cm 15 cm G-2

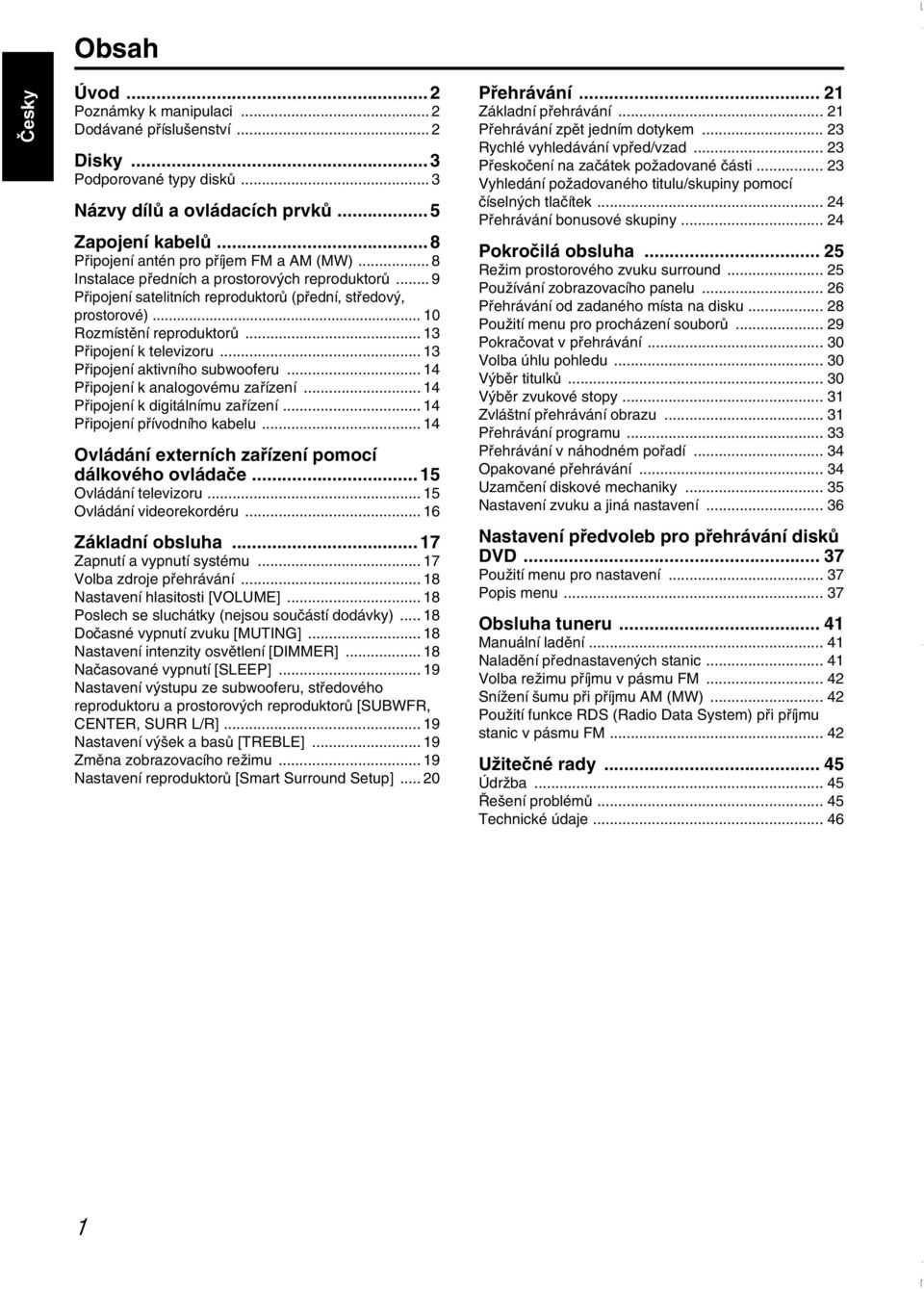

4 Obsah Česky Úvod...2 Poznámky k manipulaci... 2 Dodávané příslušenství... 2 Disky...3 Podporované typy disků... 3 Názvy dílů a ovládacích prvků...5 Zapojení kabelů...8 Připojení antén pro příjem FM a AM (MW)... 8 Instalace předních a prostorových reproduktorů... 9 Připojení satelitních reproduktorů (přední, středový, prostorové) Rozmístění reproduktorů Připojení k televizoru Připojení aktivního subwooferu Připojení k analogovému zařízení Připojení k digitálnímu zařízení Připojení přívodního kabelu Ovládání externích zařízení pomocí dálkového ovládače Ovládání televizoru Ovládání videorekordéru Základní obsluha Zapnutí a vypnutí systému Volba zdroje přehrávání Nastavení hlasitosti [VOLUME] Poslech se sluchátky (nejsou součástí dodávky) Dočasné vypnutí zvuku [MUTING] Nastavení intenzity osvětlení [DIMMER] Načasované vypnutí [SLEEP] Nastavení výstupu ze subwooferu, středového reproduktoru a prostorových reproduktorů [SUBWFR, CENTER, SURR L/R] Nastavení výšek a basů [TREBLE] Změna zobrazovacího režimu Nastavení reproduktorů [Smart Surround Setup] Přehrávání Základní přehrávání Přehrávání zpět jedním dotykem Rychlé vyhledávání vpřed/vzad Přeskočení na začátek požadované části Vyhledání požadovaného titulu/skupiny pomocí číselných tlačítek Přehrávání bonusové skupiny Pokročilá obsluha Režim prostorového zvuku surround Používání zobrazovacího panelu Přehrávání od zadaného místa na disku Použití menu pro procházení souborů Pokračovat v přehrávání Volba úhlu pohledu Výběr titulků Výběr zvukové stopy Zvláštní přehrávání obrazu Přehrávání programu Přehrávání v náhodném pořadí Opakované přehrávání Uzamčení diskové mechaniky Nastavení zvuku a jiná nastavení Nastavení předvoleb pro přehrávání disků DVD Použití menu pro nastavení Popis menu Obsluha tuneru Manuální ladění Naladění přednastavených stanic Volba režimu příjmu v pásmu FM Snížení šumu při příjmu AM (MW) Použití funkce RDS (Radio Data System) při příjmu stanic v pásmu FM Užitečné rady Údržba Řešení problémů Technické údaje

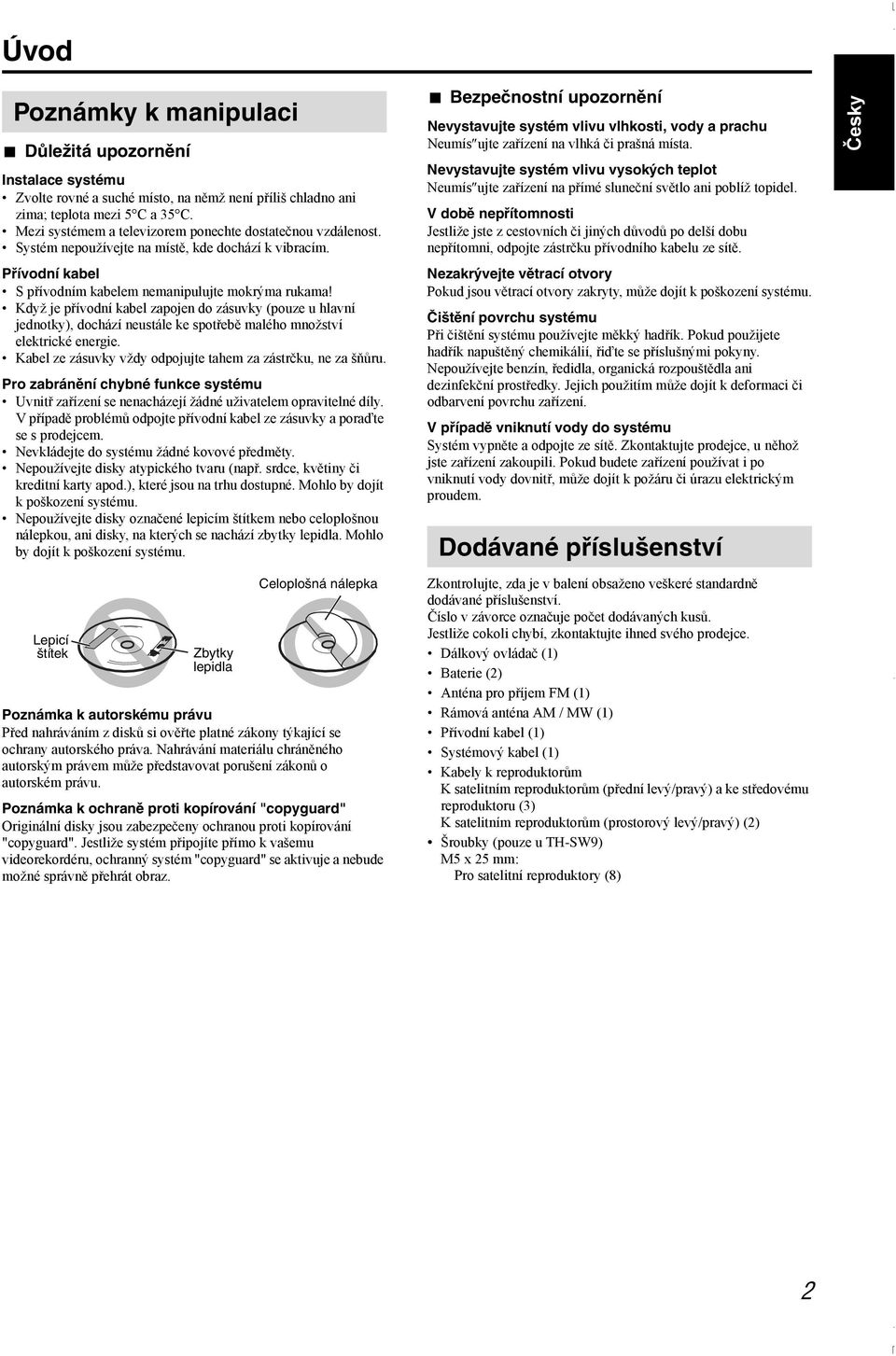

5 Úvod Poznámky k manipulaci 7 Důležitá upozornění Instalace systému Zvolte rovné a suché místo, na němž není příliš chladno ani zima; teplota mezi 5 C a 35 C. Mezi systémem a televizorem ponechte dostatečnou vzdálenost. Systém nepoužívejte na místě, kde dochází k vibracím. Přívodní kabel S přívodním kabelem nemanipulujte mokrýma rukama! Když je přívodní kabel zapojen do zásuvky (pouze u hlavní jednotky), dochází neustále ke spotřebě malého množství elektrické energie. Kabel ze zásuvky vždy odpojujte tahem za zástrčku, ne za šňůru. Pro zabránění chybné funkce systému Uvnitř zařízení se nenacházejí žádné uživatelem opravitelné díly. V případě problémů odpojte přívodní kabel ze zásuvky a poraďte se s prodejcem. Nevkládejte do systému žádné kovové předměty. Nepoužívejte disky atypického tvaru (např. srdce, květiny či kreditní karty apod.), které jsou na trhu dostupné. Mohlo by dojít k poškození systému. Nepoužívejte disky označené lepicím štítkem nebo celoplošnou nálepkou, ani disky, na kterých se nachází zbytky lepidla. Mohlo by dojít k poškození systému. 7 Bezpečnostní upozornění Nevystavujte systém vlivu vlhkosti, vody a prachu Neumís ujte zařízení na vlhká či prašná místa. Nevystavujte systém vlivu vysokých teplot Neumís ujte zařízení na přímé sluneční světlo ani poblíž topidel. V době nepřítomnosti Jestliže jste z cestovních či jiných důvodů po delší dobu nepřítomni, odpojte zástrčku přívodního kabelu ze sítě. Nezakrývejte větrací otvory Pokud jsou větrací otvory zakryty, může dojít k poškození systému. Čištění povrchu systému Při čištění systému používejte měkký hadřík. Pokud použijete hadřík napuštěný chemikálií, řiďte se příslušnými pokyny. Nepoužívejte benzín, ředidla, organická rozpouštědla ani dezinfekční prostředky. Jejich použitím může dojít k deformaci či odbarvení povrchu zařízení. V případě vniknutí vody do systému Systém vypněte a odpojte ze sítě. Zkontaktujte prodejce, u něhož jste zařízení zakoupili. Pokud budete zařízení používat i po vniknutí vody dovnitř, může dojít k požáru či úrazu elektrickým proudem. Dodávané příslušenství Česky Lepicí štítek Zbytky lepidla Celoplošná nálepka Poznámka k autorskému právu Před nahráváním z disků si ověřte platné zákony týkající se ochrany autorského práva. Nahrávání materiálu chráněného autorským právem může představovat porušení zákonů o autorském právu. Poznámka k ochraně proti kopírování "copyguard" Originální disky jsou zabezpečeny ochranou proti kopírování "copyguard". Jestliže systém připojíte přímo k vašemu videorekordéru, ochranný systém "copyguard" se aktivuje a nebude možné správně přehrát obraz. Zkontrolujte, zda je v balení obsaženo veškeré standardně dodávané příslušenství. Číslo v závorce označuje počet dodávaných kusů. Jestliže cokoli chybí, zkontaktujte ihned svého prodejce. Dálkový ovládač (1) Baterie (2) Anténa pro příjem FM (1) Rámová anténa AM / MW (1) Přívodní kabel (1) Systémový kabel (1) Kabely k reproduktorům K satelitním reproduktorům (přední levý/pravý) a ke středovému reproduktoru (3) K satelitním reproduktorům (prostorový levý/pravý) (2) Šroubky (pouze u TH-SW9) M5 x 25 mm: Pro satelitní reproduktory (8) 2

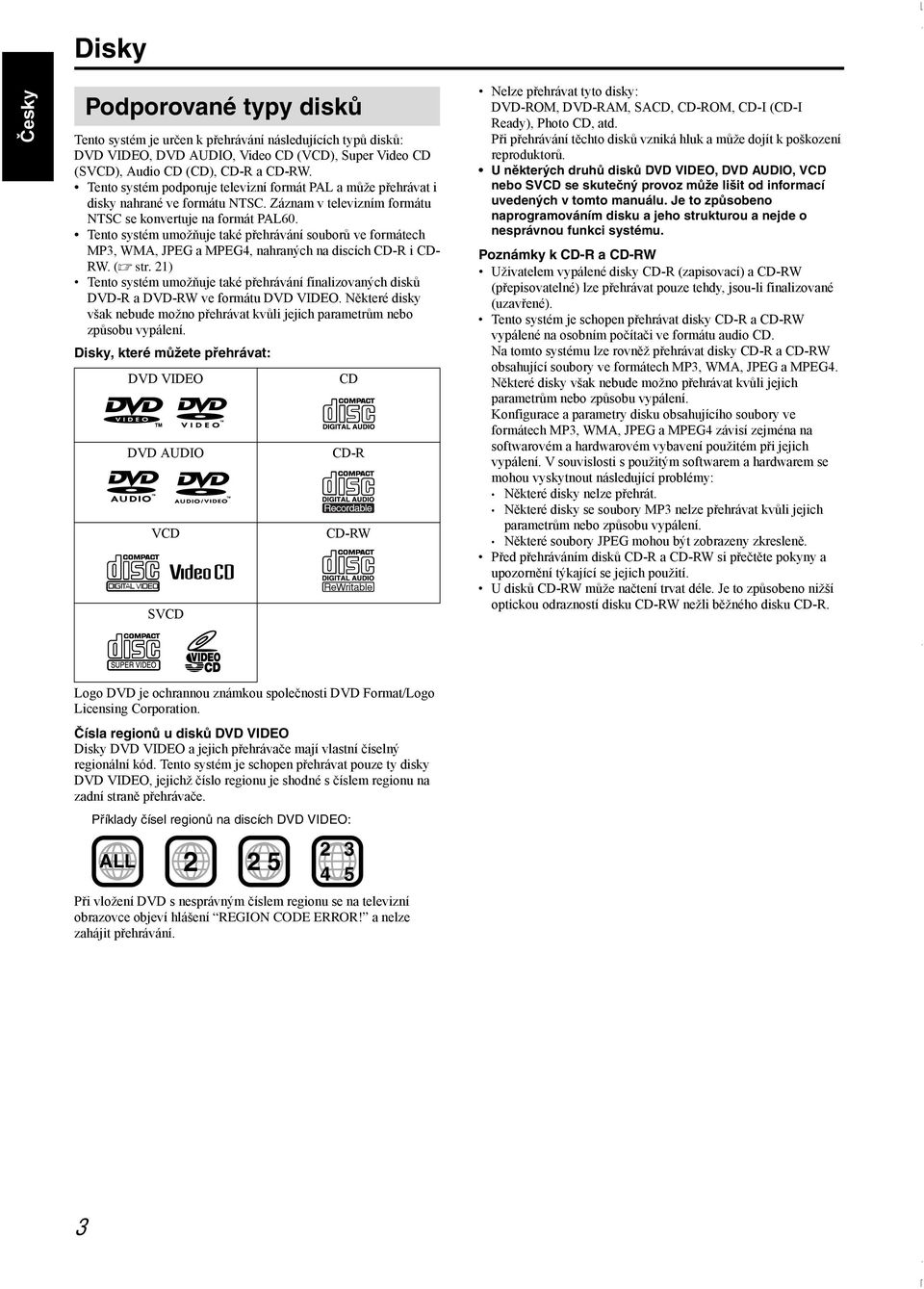

6 Disky Česky Podporované typy disků Tento systém je určen k přehrávání následujících typů disků: DVD VIDEO, DVD AUDIO, Video CD (VCD), Super Video CD (SVCD), Audio CD (CD), CD-R a CD-RW. Tento systém podporuje televizní formát PAL a může přehrávat i disky nahrané ve formátu NTSC. Záznam v televizním formátu NTSC se konvertuje na formát PAL60. Tento systém umožňuje také přehrávání souborů ve formátech MP3, WMA, JPEG a MPEG4, nahraných na discích CD-R i CD- RW. (A str. 21) Tento systém umožňuje také přehrávání finalizovaných disků DVD-R a DVD-RW ve formátu DVD VIDEO. Některé disky však nebude možno přehrávat kvůli jejich parametrům nebo způsobu vypálení. Disky, které můžete přehrávat: DVD VIDEO DVD AUDIO VCD SVCD CD CD-R CD-RW Nelze přehrávat tyto disky: DVD-ROM, DVD-RAM, SACD, CD-ROM, CD-I (CD-I Ready), Photo CD, atd. Při přehrávání těchto disků vzniká hluk a může dojít k poškození reproduktorů. U některých druhů disků DVD VIDEO, DVD AUDIO, VCD nebo SVCD se skutečný provoz může lišit od informací uvedených v tomto manuálu. Je to způsobeno naprogramováním disku a jeho strukturou a nejde o nesprávnou funkci systému. Poznámky k CD-R a CD-RW Uživatelem vypálené disky CD-R (zapisovací) a CD-RW (přepisovatelné) lze přehrávat pouze tehdy, jsou-li finalizované (uzavřené). Tento systém je schopen přehrávat disky CD-R a CD-RW vypálené na osobním počítači ve formátu audio CD. Na tomto systému lze rovněž přehrávat disky CD-R a CD-RW obsahující soubory ve formátech MP3, WMA, JPEG a MPEG4. Některé disky však nebude možno přehrávat kvůli jejich parametrům nebo způsobu vypálení. Konfigurace a parametry disku obsahujícího soubory ve formátech MP3, WMA, JPEG a MPEG4 závisí zejména na softwarovém a hardwarovém vybavení použitém při jejich vypálení. V souvislosti s použitým softwarem a hardwarem se mohou vyskytnout následující problémy: Některé disky nelze přehrát. Některé disky se soubory MP3 nelze přehrávat kvůli jejich parametrům nebo způsobu vypálení. Některé soubory JPEG mohou být zobrazeny zkresleně. Před přehráváním disků CD-R a CD-RW si přečtěte pokyny a upozornění týkající se jejich použití. U disků CD-RW může načtení trvat déle. Je to způsobeno nižší optickou odrazností disku CD-RW nežli běžného disku CD-R. Logo DVD je ochrannou známkou společnosti DVD Format/Logo Licensing Corporation. Čísla regionů u disků DVD VIDEO Disky DVD VIDEO a jejich přehrávače mají vlastní číselný regionální kód. Tento systém je schopen přehrávat pouze ty disky DVD VIDEO, jejichž číslo regionu je shodné s číslem regionu na zadní straně přehrávače. Příklady čísel regionů na discích DVD VIDEO: ALL Při vložení DVD s nesprávným číslem regionu se na televizní obrazovce objeví hlášení REGION CODE ERROR! a nelze zahájit přehrávání

7 Disky Poznámky k diskům se soubory MP3/WMA/JPEG/MPEG4 Disky se soubory MP3/WMA/JPEG/MPEG4 (disky CD-R i CD- RW) vyžadují delší dobu k načtení. (Tato doba závisí na složitosti struktury souborů a adresářů.) Při vypalování disků se soubory MP3/WMA/JPEG/MPEG4 zvolte diskový formát ISO 9660 Level 1 nebo Level 2. Tento systém podporuje přehrávání disků s dodatečně přidávanými stopami ("multi-session", maximálně 20 stop). Tento systém nepodporuje přehrávání disků vypálených způsobem "packet write". Tento systém může přehrávat pouze soubory MP3/WMA/JPEG/ MPEG4 s následujícími příponami: MP3:.MP3,.Mp3,.mP3 a.mp3 WMA:.wma,.WMA a jakékoli kombinace velkých a JPEG: malých písmen (například.wma ).jpg,.jpeg,.jpg,.jpeg a jakékoli kombinace velkých a malých písmen (například.jpg ) MPEG4:.asf,.ASF a jakékoli kombinace velkých a malých písmen (například.asf ) Pokud jsou na disku různé druhy souborů audio (MP3/WMA), obrázky (JPEG) a video (MPEG4), nastavte hodnotu FILE TYPE v menu PICTURE tak, aby odpovídala souborům, které chcete přehrávat. (A str. 38) Tento systém rozpoznává až 150 stop (souborů) v jedné skupině, 99 skupin na jeden disk, a celkem může přehrát až 1000 stop (souborů). Například pokud nastavíte hodnotu FILE TYPE na AUDIO (A str. 38) a začnete přehrávat disk obsahující 500 souborů MP3, 200 souborů JPEG a 600 souborů WMA, systém přehraje 500 souborů MP3 a prvních 500 souborů ze 600 souborů WMA. Některé disky se soubory MP3/WMA/JPEG/MPEG4 nelze přehrávat kvůli jejich parametrům nebo způsobu vypálení. Poznámky k diskům se soubory MP3/WMA Systém podporuje přehrávání souborů MP3 nahraných s přenosovou rychlostí kbps a se vzorkovací frekvencí 16 khz, 22,05 khz, 24 khz*, 32 khz, 44,1 khz nebo 48 khz. Pokud jsou na disku zaznamenány tagy s informacemi (název alba, název skladby, jméno interpreta, atd.), zobrazí se na televizní obrazovce. (A str. 29) Doporučujeme nahrávat všechny skladby (písničky) vzorkovací frekvencí 44,1 khz a přenosovou rychlostí 128 (96*) kbps. Některé stopy mohou být přeskočeny nebo nemusí být přehrány správně. * Poznámka k souborům WMA Poznámky k diskům se soubory JPEG Doporučujeme zaznamenávat soubory JPEG v rozlišení 640 x 480. (Jestliže bude soubor zaznamenán ve větším rozlišení než 640 x 480, bude jeho zobrazení trvat delší dobu.) Tento systém může zobrazovat pouze soubory JPEG v základním formátu "baseline". Některé soubory JPEG mohou být zobrazeny zkresleně. Poznámky k diskům se soubory MPEG4 Tento systém podporuje soubory MPEG 4 s jednoduchým profilem (MPEG4 SP). Tento systém podporuje přehrávání souborů MPEG4 nahraných s maximální přenosovou rychlostí 384 kbps a s audio kodekem G.726. (Aby bylo možné přehrát soubor MPEG4, musí obsahovat zvukovou stopu ve formátu G.726.) Maximální rozlišení přehrávaného obrazu je 352 x 288 bodů (CIF). Některé soubory mohou být přeskočeny nebo nemusí být přehrány správně. Česky Tento systém využívá technologii chráněnou autorským právem společnosti Macrovision Corporation a ostatních vlastníků autorských práv. Použití této technologie musí být schváleno společností Macrovision Corporation a je určeno výhradně pro domácí použití nebo jinak omezené použití, pokud není společností Macrovision Corporation povoleno jinak. Demontáž a technologická analýza zařízení je zakázána. "UPOZORŇUJEME UŽIVATELE, ŽE NE VŠECHNY TELEVIZORY S VYSOKÝM ROZLIŠENÍM JSOU ZCELA KOMPATIBILNÍ S TÍMTO SYSTÉMEM, A ŽE MŮŽE DOCHÁZET K ZOBRAZOVÁNÍ NEŽÁDOUCÍCH TVARŮ. V PŘÍPADĚ POTÍŽÍ SE ZOBRAZENÍM OBRAZOVÉHO FORMÁTU 'PROGRESSIVE SCAN' DOPORUČUJEME, ABY UŽIVATELÉ PŘEPNULI NA VÝSTUP VE STANDARDNÍM ROZLIŠENÍ 'STANDARD DEFINITION'. POKUD MÁTE OTÁZKY SOUVISEJÍCÍ S KOMPATIBILITOU VAŠEHO TELEVIZORU A TOHOTO MODELU DVD PŘEHRÁVAČE 525p A 625p, ZKONTAKTUJTE PROSÍM NAŠE ODDĚLENÍ PRO SLUŽBY ZÁKAZNÍKŮM." POUŽITÍ TOHOTO VÝROBKU K REPRODUKCI VIZUÁLNÍHO FORMÁTU MPEG-4 PRO JINÉ NEŽ OSOBNÍ A NEKOMERČNÍ ÚČELY JE ZAKÁZÁNO. 4

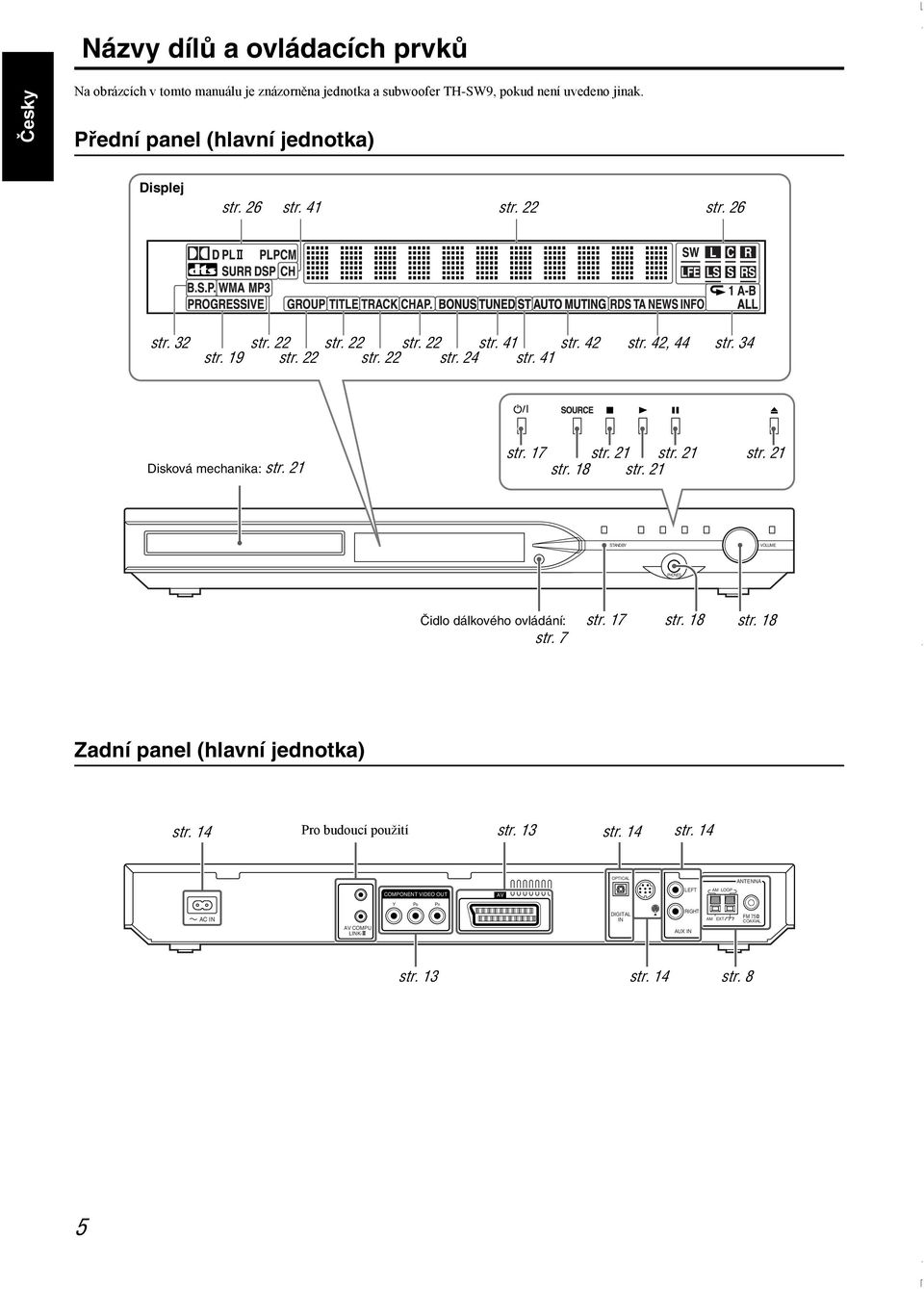

8 Názvy dílů a ovládacích prvků Česky Na obrázcích v tomto manuálu je znázorněna jednotka a subwoofer TH-SW9, pokud není uvedeno jinak. Přední panel (hlavní jednotka) Displej str. 26 str. 41 str. 22 str. 26 str. 32 str. 19 str. 22 str. 22 str. 22 str. 41 str. 42 str. 42, 44 str. 34 str. 22 str. 22 str. 24 str. 41 Disková mechanika: str. 21 str. 17 str. 21 str. 21 str. 18 str. 21 str. 21 STANDBY VOLUME PHONES Čidlo dálkového ovládání: str. 7 str. 17 str. 18 str. 18 Zadní panel (hlavní jednotka) str. 14 Pro budoucí použití str. 13 str. 14 str. 14 OPTICAL ANTENNA COMPONENT VIDEO OUT AV LEFT AM LOOP Y PB PR AC IN AV COMPU LINK- DIGITAL IN AUX IN RIGHT AM EXT FM 75 COAXIAL str. 13 str. 14 str. 8 5

9 Názvy dílů a ovládacích prvků Bezdrátový přijímač RX-THSW8 Česky Nezakrývejte větrací otvory. str. 12 str. 17 CHANNEL SELECTOR SURROUND SPEAKERS RIGHT LEFT str. 12 str. 10, 11 Přívodní kabel: str. 14 Levá strana Přední strana Zadní strana Aktivní subwoofer SP-PWSW9/SP-PWSW8 str. 14 Nezakrývejte větrací otvory. Přední strana Kontrolka napájení POWER ON: str. 17 str. 10 Zadní strana Přívodní kabel: str. 14 POZNÁMKA Z bezpečnostních důvodů se vždy ujistěte, že za aktivním subwooferem je dostatek prostoru. 6

10 Názvy dílů a ovládacích prvků Česky Dálkový ovládač Vložení baterií do dálkového ovládače str. 21 str. 15 str. 18 OPEN/CLOSE TV/VIDEO MUTING DVD FM/AM TV AUX F AUDIO VCR TV SOUND str. 17 str. 15 str. 16 str. 18 str. 31 str. 30 str. 15 str. 15 str. 28 str. 21, 41 AUDIO TOP MENU SUBTITLE SURR. TV VOL CHANNEL AUDIO VOL TUNING PTY TA/NEWS/INFO MEMORY ENTER FM MODE FL DISP. AUDIO TUNING PTY MENU PTY SEARCH TV VCR str. 22 str. 26 str. 18 str str. 21, 44 str. 23, 41 str. 23, 43 str. 21, 42 str. 28, 43 str. 19, 37 Suché články typu R6P (SUM-3)/AA (15F) (jsou součástí dodávky) Pokud se zmenší dosah dálkového ovládače, vyměňte obě baterie. str. 16, 23 str. 24 str. 30 str. 32 str. 32 str. 34 str. 35 str. 37 str. 36 REC TITLE/GROUP ANGLE ZOOM PAGE TV RETURN RDS DISPLAY ON SCREEN 100+ REPEAT A-B RPT PLAY MODE CANCEL SETUP SETTING SCAN MODE RETURN VFP str. 26, 42 Číselná tlačítka: str. 23 str. 33 str. 33, 34 str. 28 str. 19, 32 POZOR Nevystavujte baterie vlivu tepla nebo ohně. Ovládání systému pomocí dálkového ovládače Zamiřte dálkovým ovládačem přímo na přední panel hlavní jednotky. Nezakrývejte senzor dálkového ovládání. str. 18 str. 19 SLEEP S.WFR DIMMER CENTER SMART S.SETUP TREBLE L-SURR.-R str. 19 str. 20 str. 19 str. 19 str. 19 TITLE/GROUP ANGLE ZOOM PAGE REPEAT TV RETURN RDS DISPLAY 100+ A-B RPT PLAY MODE CANCEL POZNÁMKA Pokud chcete používat tlačítka pod krytem, odsuňte jej směrem dolů. SETUP SETTING SCAN MODE RETURN VFP TREBLE SLEEP DIMMER SMART S.SETUP 7

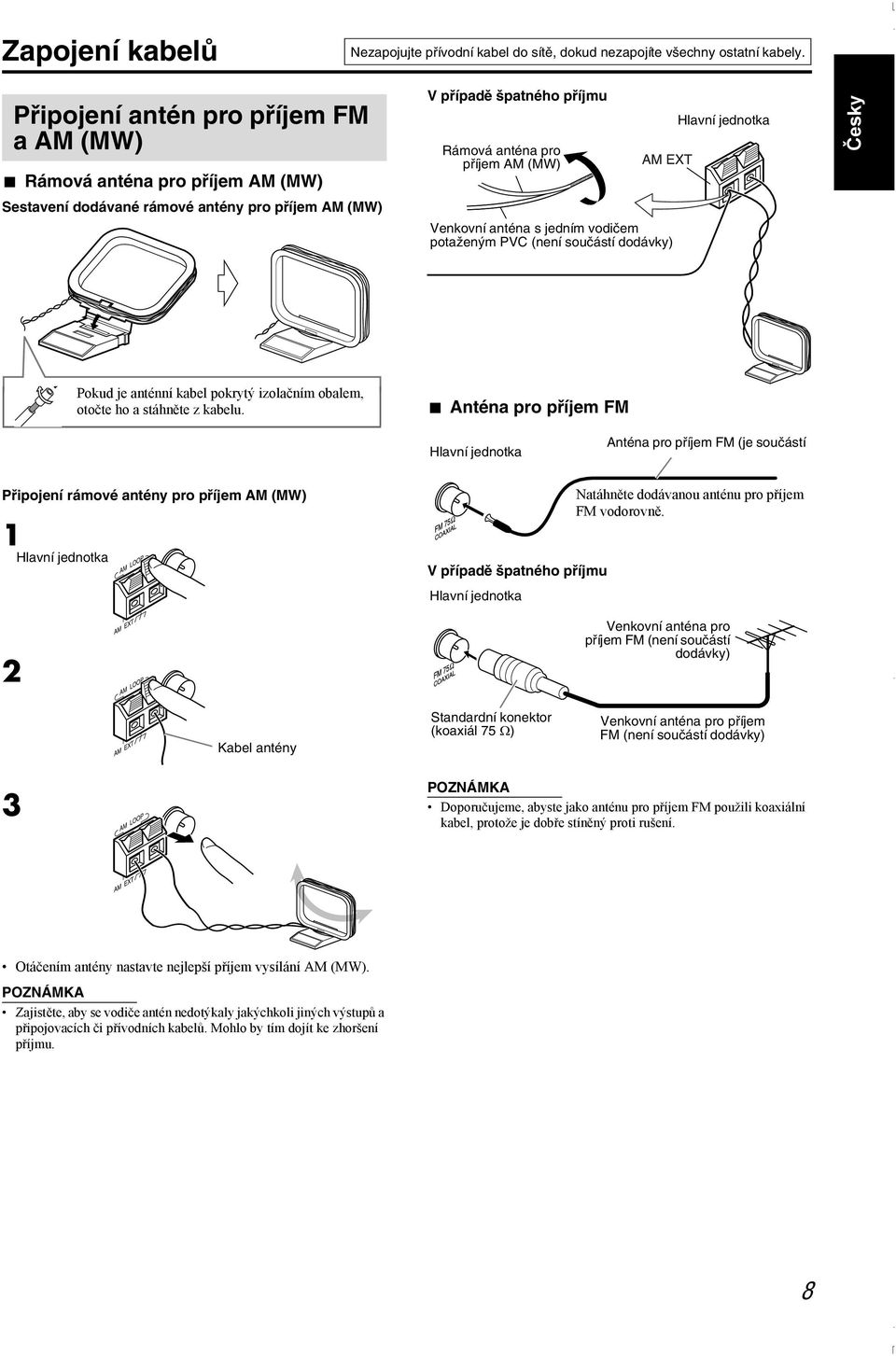

11 Zapojení kabelů Nezapojujte přívodní kabel do sítě, dokud nezapojíte všechny ostatní kabely. Připojení antén pro příjem FM a AM (MW) 7 Rámová anténa pro příjem AM (MW) Sestavení dodávané rámové antény pro příjem AM (MW) V případě špatného příjmu Rámová anténa pro příjem AM (MW) Venkovní anténa s jedním vodičem potaženým PVC (není součástí dodávky) Hlavní jednotka Česky Pokud je anténní kabel pokrytý izolačním obalem, otočte ho a stáhněte z kabelu. 7 Anténa pro příjem FM Hlavní jednotka Anténa pro příjem FM (je součástí Připojení rámové antény pro příjem AM (MW) 1 Hlavní jednotka 2 V případě špatného příjmu Hlavní jednotka Natáhněte dodávanou anténu pro příjem FM vodorovně. Venkovní anténa pro příjem FM (není součástí dodávky) Kabel antény Standardní konektor (koaxiál 75 C) Venkovní anténa pro příjem FM (není součástí dodávky) 3 POZNÁMKA Doporučujeme, abyste jako anténu pro příjem FM použili koaxiální kabel, protože je dobře stíněný proti rušení. Otáčením antény nastavte nejlepší příjem vysílání AM (MW). POZNÁMKA Zajistěte, aby se vodiče antén nedotýkaly jakýchkoli jiných výstupů a připojovacích či přívodních kabelů. Mohlo by tím dojít ke zhoršení příjmu. 8

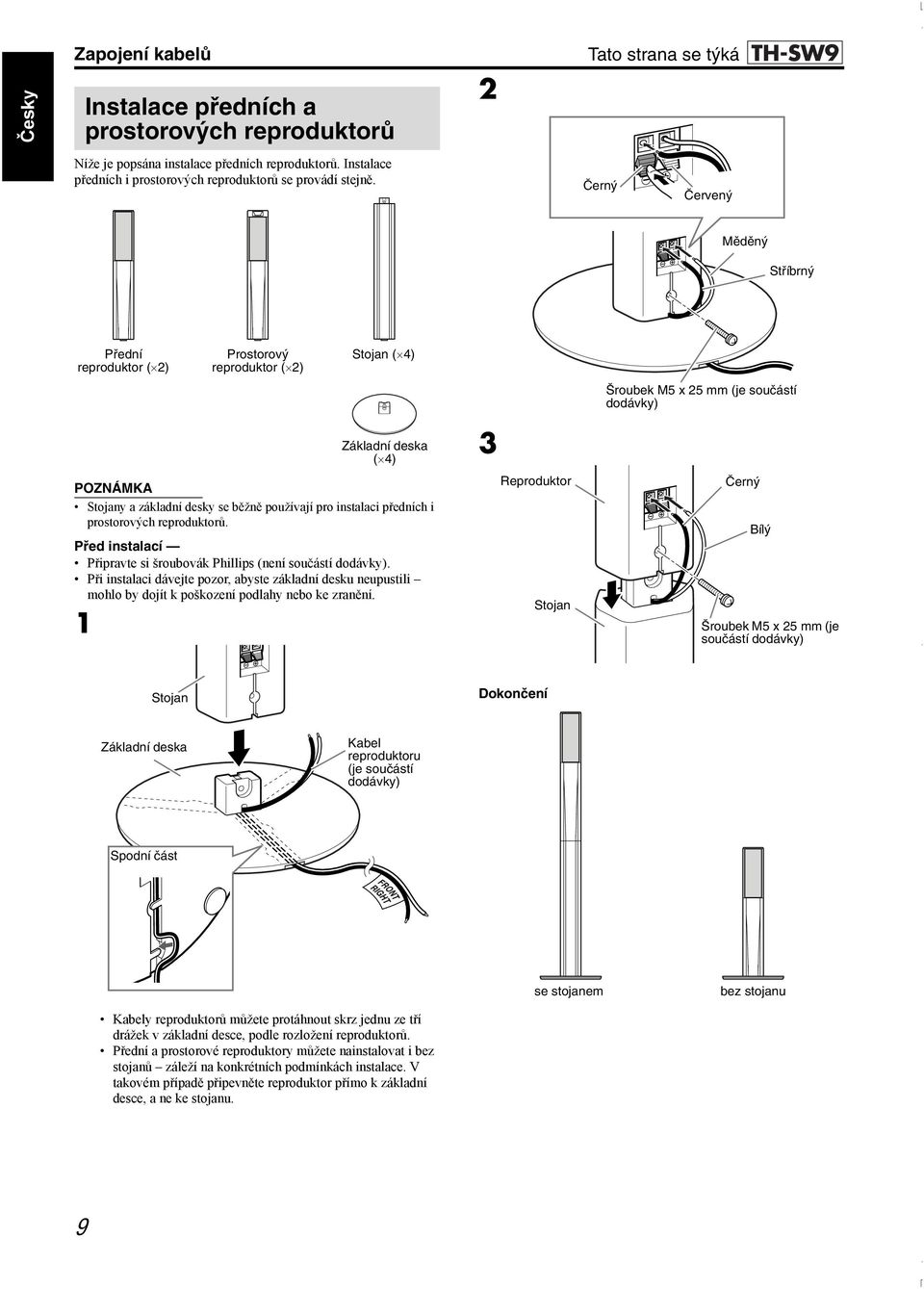

12 Česky Zapojení kabelů Instalace předních a prostorových reproduktorů 2 Tato strana se týká Níže je popsána instalace předních reproduktorů. Instalace předních i prostorových reproduktorů se provádí stejně. Černý Červený Měděný Stříbrný Přední reproduktor ( 2) Prostorový reproduktor ( 2) Stojan ( 4) Šroubek M5 x 25 mm (je součástí dodávky) Základní deska ( 4) POZNÁMKA Stojany a základní desky se běžně používají pro instalaci předních i prostorových reproduktorů. Před instalací Připravte si šroubovák Phillips (není součástí dodávky). Při instalaci dávejte pozor, abyste základní desku neupustili mohlo by dojít k poškození podlahy nebo ke zranění. 1 3 Reproduktor Stojan Černý Bílý Šroubek M5 x 25 mm (je součástí dodávky) Stojan Dokončení Základní deska Kabel reproduktoru (je součástí dodávky) Spodní část se stojanem bez stojanu Kabely reproduktorů můžete protáhnout skrz jednu ze tří drážek v základní desce, podle rozložení reproduktorů. Přední a prostorové reproduktory můžete nainstalovat i bez stojanů záleží na konkrétních podmínkách instalace. V takovém případě připevněte reproduktor přímo k základní desce, a ne ke stojanu. 9

13 Zapojení kabelů Tato strana se týká Připojení satelitních reproduktorů (přední, středový, prostorové) Před zapojením kabelů k reproduktorům: Otočte izolačním obalem a stáhněte ho z kabelu. Středový reproduktor SP-THS9C Červený Černý Česky Měděný Stříbrný Aktivní subwoofer SP-PWSW9 Přední reproduktory SP-THS9F Kabel reproduktoru (je součástí dodávky) Připojte stříbrné kabely k černým konektorům (r). Připojte měděné kabely ke konektorům (q) podle níže uvedené tabulky: 4m 4m FRONT SPEAKERS (LEFT) FRONT SPEAKERS (RIGHT) CENTER SPEAKER SURROUND SPEAKERS (LEFT) SURROUND SPEAKERS (RIGHT) Bílý Červený Zelený Modrý Šedý Připojení kabelů Při provedení funkce Smart Surround Setup (A str. 20) připojte prostorové reproduktory k aktivnímu subwooferu, ne k bezdrátovému přijímači. Prostorové reproduktory SP-THS9S 10 m Bezdrátový přijímač RX-THSW8 POZOR Pokud chcete k systému připojit jiné reproduktory, než ty, které jsou součástí dodávky, použijte reproduktory se stejnou impedancí (SPEAKER IMPEDANCE) uvedenou u konektorů na zadní straně aktivního subwooferu. NEZAPOJUJTE do jednoho konektoru více než jeden reproduktor. Pokračování na další straně 10

14 Zapojení kabelů Tato strana se týká Česky Před zapojením kabelů k reproduktorům: Otočte izolačním obalem a stáhněte ho z kabelu. Stříbrný Měděný Červený Černý Přední reproduktory SP-THS5F Kabel reproduktoru (je součástí dodávky) 4 m Připojte stříbrné kabely k černým konektorům (r). Připojte měděné kabely ke konektorům (q) podle níže uvedené tabulky: FRONT SPEAKERS (LEFT) Bílý FRONT SPEAKERS (RIGHT) Červený CENTER SPEAKER Zelený Aktivní subwoofer SP-PWSW8 SURROUND SPEAKERS (LEFT) SURROUND SPEAKERS (RIGHT) Modrý Šedý 4 m Středový reproduktor SP-THS5C Připojení kabelů Při provedení funkce Smart Surround Setup (A str. 20) připojte prostorové reproduktory k aktivnímu subwooferu, ne k bezdrátovému přijímači. Prostorové reproduktory SP-THS7S (Spodní část) Protáhněte kabel reproduktoru otvorem v konzole. 10 m Bezdrátový přijímač RX-THSW8 11

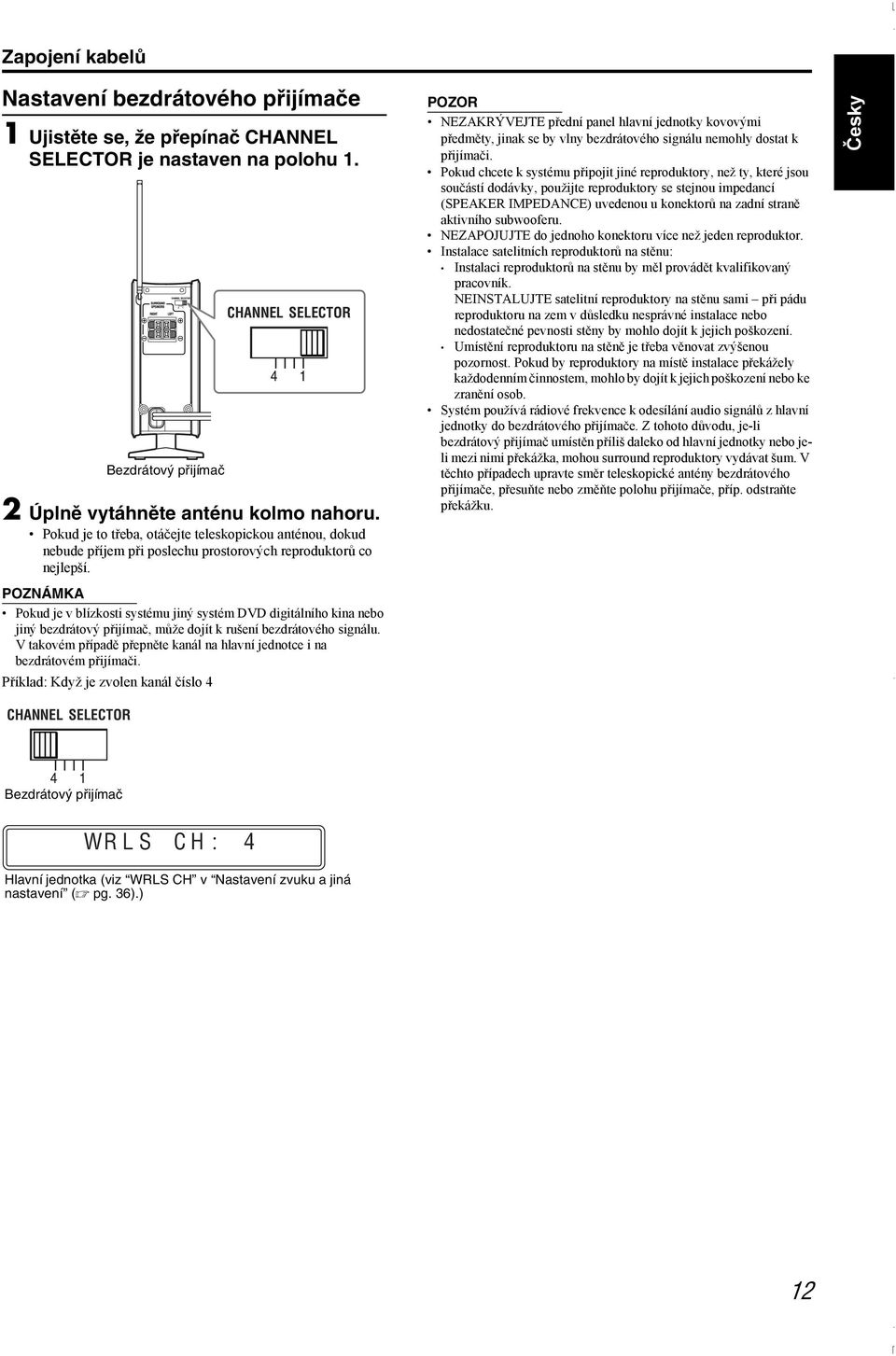

15 Zapojení kabelů Nastavení bezdrátového přijímače 1 Ujistěte se, že přepínač CHANNEL SELECTOR je nastaven na polohu 1. Bezdrátový přijímač CHANNEL SELECTOR 2 Úplně vytáhněte anténu kolmo nahoru. Pokud je to třeba, otáčejte teleskopickou anténou, dokud nebude příjem při poslechu prostorových reproduktorů co nejlepší. POZOR NEZAKRÝVEJTE přední panel hlavní jednotky kovovými předměty, jinak se by vlny bezdrátového signálu nemohly dostat k přijímači. Pokud chcete k systému připojit jiné reproduktory, než ty, které jsou součástí dodávky, použijte reproduktory se stejnou impedancí (SPEAKER IMPEDANCE) uvedenou u konektorů na zadní straně aktivního subwooferu. NEZAPOJUJTE do jednoho konektoru více než jeden reproduktor. Instalace satelitních reproduktorů na stěnu: Instalaci reproduktorů na stěnu by měl provádět kvalifikovaný pracovník. NEINSTALUJTE satelitní reproduktory na stěnu sami při pádu reproduktoru na zem v důsledku nesprávné instalace nebo nedostatečné pevnosti stěny by mohlo dojít k jejich poškození. Umístění reproduktoru na stěně je třeba věnovat zvýšenou pozornost. Pokud by reproduktory na místě instalace překážely každodenním činnostem, mohlo by dojít k jejich poškození nebo ke zranění osob. Systém používá rádiové frekvence k odesílání audio signálů z hlavní jednotky do bezdrátového přijímače. Z tohoto důvodu, je-li bezdrátový přijímač umístěn příliš daleko od hlavní jednotky nebo jeli mezi nimi překážka, mohou surround reproduktory vydávat šum. V těchto případech upravte směr teleskopické antény bezdrátového přijímače, přesuňte nebo změňte polohu přijímače, příp. odstraňte překážku. Česky POZNÁMKA Pokud je v blízkosti systému jiný systém DVD digitálního kina nebo jiný bezdrátový přijímač, může dojít k rušení bezdrátového signálu. V takovém případě přepněte kanál na hlavní jednotce i na bezdrátovém přijímači. Příklad: Když je zvolen kanál číslo 4 CHANNEL SELECTOR Bezdrátový přijímač WR L S C H : 4 Hlavní jednotka (viz WRLS CH v Nastavení zvuku a jiná nastavení (A pg. 36).) 12

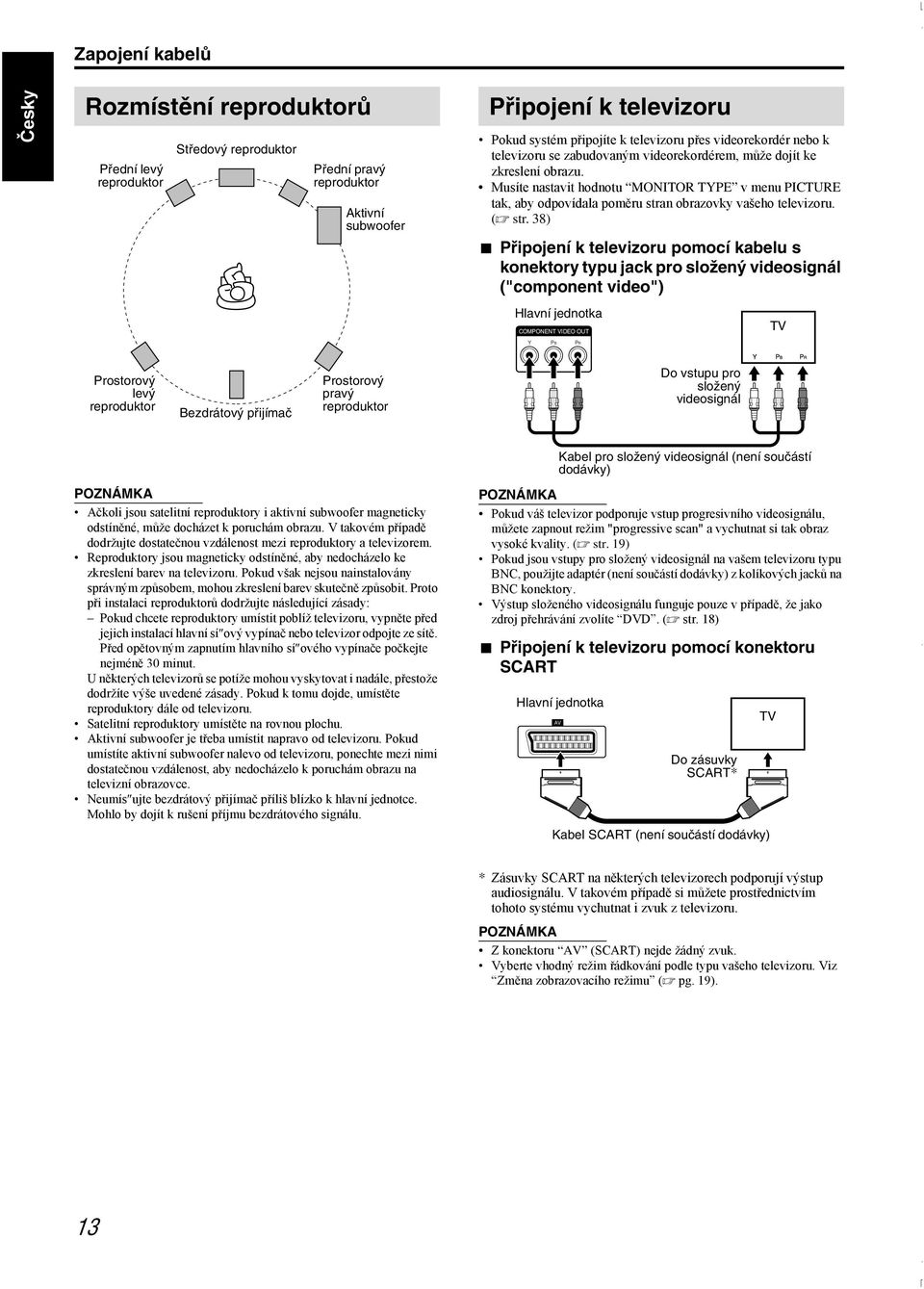

16 Zapojení kabelů Česky Rozmístění reproduktorů Přední levý reproduktor Středový reproduktor Přední pravý reproduktor Aktivní subwoofer Připojení k televizoru Pokud systém připojíte k televizoru přes videorekordér nebo k televizoru se zabudovaným videorekordérem, může dojít ke zkreslení obrazu. Musíte nastavit hodnotu MONITOR TYPE v menu PICTURE tak, aby odpovídala poměru stran obrazovky vašeho televizoru. (A str. 38) 7 Připojení k televizoru pomocí kabelu s konektory typu jack pro složený videosignál ("component video") Hlavní jednotka COMPONENT VIDEO OUT TV Y PB PR Prostorový levý reproduktor Bezdrátový přijímač Prostorový pravý reproduktor Do vstupu pro složený videosignál Kabel pro složený videosignál (není součástí dodávky) POZNÁMKA Ačkoli jsou satelitní reproduktory i aktivní subwoofer magneticky odstíněné, může docházet k poruchám obrazu. V takovém případě dodržujte dostatečnou vzdálenost mezi reproduktory a televizorem. Reproduktory jsou magneticky odstíněné, aby nedocházelo ke zkreslení barev na televizoru. Pokud však nejsou nainstalovány správným způsobem, mohou zkreslení barev skutečně způsobit. Proto při instalaci reproduktorů dodržujte následující zásady: Pokud chcete reproduktory umístit poblíž televizoru, vypněte před jejich instalací hlavní sí ový vypínač nebo televizor odpojte ze sítě. Před opětovným zapnutím hlavního sí ového vypínače počkejte nejméně 30 minut. U některých televizorů se potíže mohou vyskytovat i nadále, přestože dodržíte výše uvedené zásady. Pokud k tomu dojde, umístěte reproduktory dále od televizoru. Satelitní reproduktory umístěte na rovnou plochu. Aktivní subwoofer je třeba umístit napravo od televizoru. Pokud umístíte aktivní subwoofer nalevo od televizoru, ponechte mezi nimi dostatečnou vzdálenost, aby nedocházelo k poruchám obrazu na televizní obrazovce. Neumís ujte bezdrátový přijímač příliš blízko k hlavní jednotce. Mohlo by dojít k rušení příjmu bezdrátového signálu. POZNÁMKA Pokud váš televizor podporuje vstup progresivního videosignálu, můžete zapnout režim "progressive scan" a vychutnat si tak obraz vysoké kvality. (A str. 19) Pokud jsou vstupy pro složený videosignál na vašem televizoru typu BNC, použijte adaptér (není součástí dodávky) z kolíkových jacků na BNC konektory. Výstup složeného videosignálu funguje pouze v případě, že jako zdroj přehrávání zvolíte DVD. (A str. 18) 7 Připojení k televizoru pomocí konektoru SCART Hlavní jednotka AV Do zásuvky SCART* Kabel SCART (není součástí dodávky) TV * Zásuvky SCART na některých televizorech podporují výstup audiosignálu. V takovém případě si můžete prostřednictvím tohoto systému vychutnat i zvuk z televizoru. POZNÁMKA Z konektoru AV (SCART) nejde žádný zvuk. Vyberte vhodný režim řádkování podle typu vašeho televizoru. Viz Změna zobrazovacího režimu (A pg. 19). 13

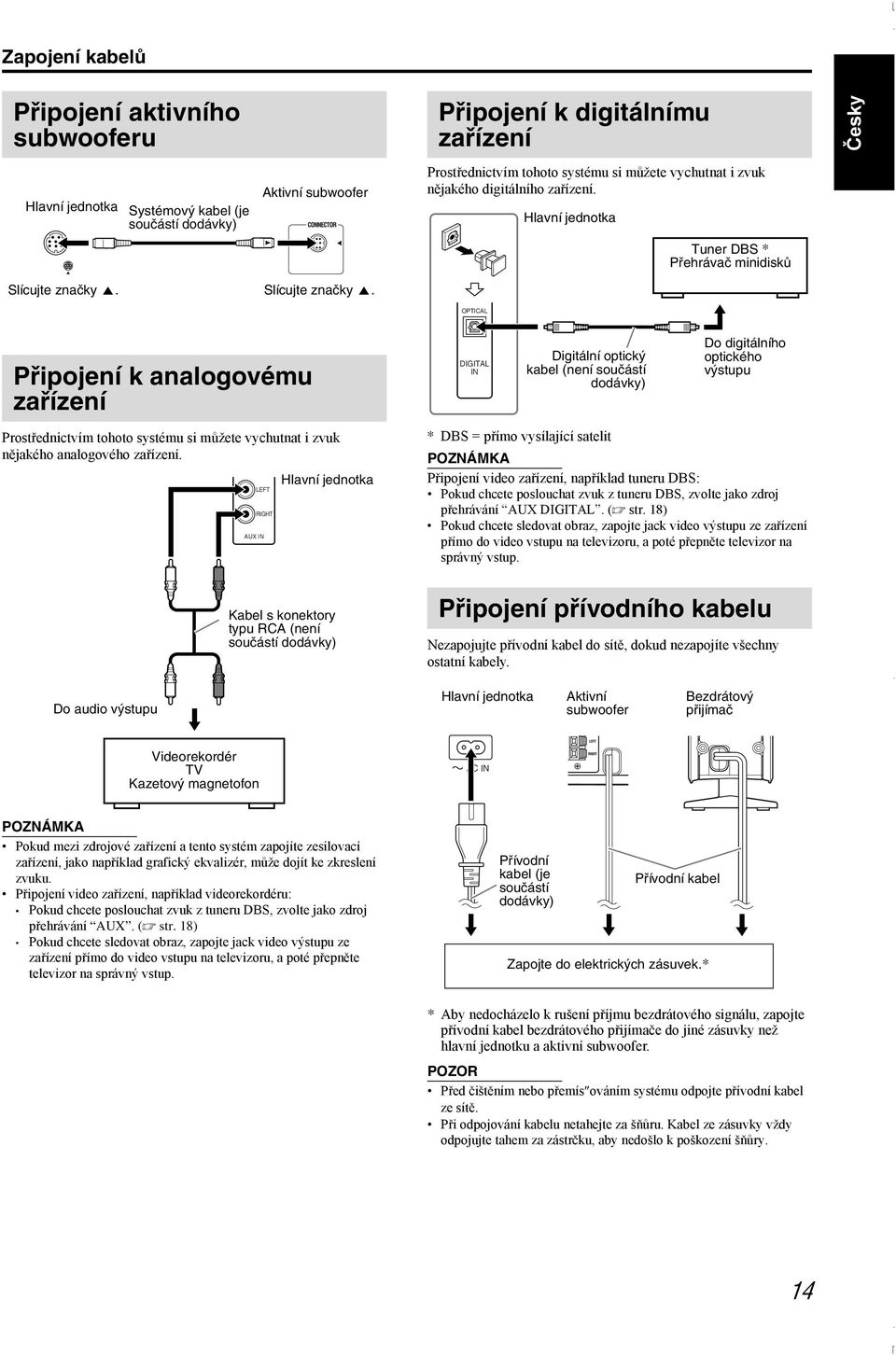

17 Zapojení kabelů Připojení aktivního subwooferu Připojení k digitálnímu zařízení Česky Hlavní jednotka Systémový kabel (je součástí dodávky) Aktivní subwoofer Prostřednictvím tohoto systému si můžete vychutnat i zvuk nějakého digitálního zařízení. Hlavní jednotka Tuner DBS * Přehrávač minidisků Slícujte značky 5. Slícujte značky 5. OPTICAL Připojení k analogovému zařízení DIGITAL IN Digitální optický kabel (není součástí dodávky) Do digitálního optického výstupu Prostřednictvím tohoto systému si můžete vychutnat i zvuk nějakého analogového zařízení. LEFT AUX IN RIGHT Hlavní jednotka * DBS = přímo vysílající satelit POZNÁMKA Připojení video zařízení, například tuneru DBS: Pokud chcete poslouchat zvuk z tuneru DBS, zvolte jako zdroj přehrávání AUX DIGITAL. (A str. 18) Pokud chcete sledovat obraz, zapojte jack video výstupu ze zařízení přímo do video vstupu na televizoru, a poté přepněte televizor na správný vstup. Kabel s konektory typu RCA (není součástí dodávky) Připojení přívodního kabelu Nezapojujte přívodní kabel do sítě, dokud nezapojíte všechny ostatní kabely. Do audio výstupu Hlavní jednotka Aktivní subwoofer Bezdrátový přijímač Videorekordér TV Kazetový magnetofon AC IN POZNÁMKA Pokud mezi zdrojové zařízení a tento systém zapojíte zesilovací zařízení, jako například grafický ekvalizér, může dojít ke zkreslení zvuku. Připojení video zařízení, například videorekordéru: Pokud chcete poslouchat zvuk z tuneru DBS, zvolte jako zdroj přehrávání AUX. (A str. 18) Pokud chcete sledovat obraz, zapojte jack video výstupu ze zařízení přímo do video vstupu na televizoru, a poté přepněte televizor na správný vstup. Přívodní kabel (je součástí dodávky) Přívodní kabel Zapojte do elektrických zásuvek.* * Aby nedocházelo k rušení příjmu bezdrátového signálu, zapojte přívodní kabel bezdrátového přijímače do jiné zásuvky než hlavní jednotku a aktivní subwoofer. POZOR Před čištěním nebo přemís ováním systému odpojte přívodní kabel ze sítě. Při odpojování kabelu netahejte za šňůru. Kabel ze zásuvky vždy odpojujte tahem za zástrčku, aby nedošlo k poškození šňůry. 14

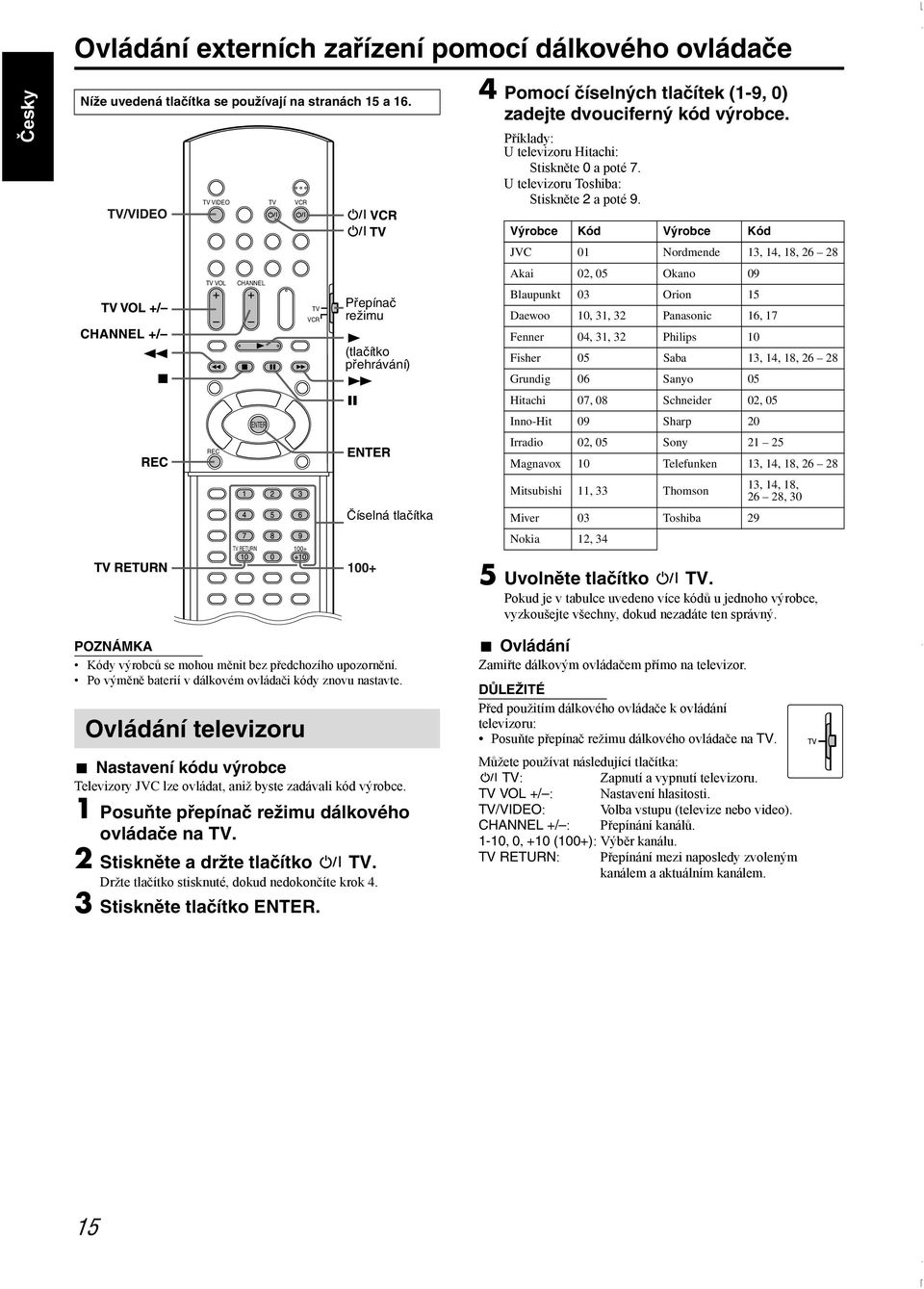

18 Ovládání externích zařízení pomocí dálkového ovládače Česky Níže uvedená tlačítka se používají na stranách 15 a 16. TV VIDEO TV VCR 4 Pomocí číselných tlačítek (1-9, 0) zadejte dvouciferný kód výrobce. Příklady: U televizoru Hitachi: Stiskněte 0 a poté 7. U televizoru Toshiba: Stiskněte 2 a poté 9. Výrobce Kód Výrobce Kód JVC 01 Nordmende 13, 14, 18, TV VOL CHANNEL TV VCR Přepínač režimu Akai 02, 05 Okano 09 Blaupunkt 03 Orion 15 Daewoo 10, 31, 32 Panasonic 16, 17 (tlačítko přehrávání) Fenner 04, 31, 32 Philips 10 Fisher 05 Saba 13, 14, 18, Grundig 06 Sanyo 05 Hitachi 07, 08 Schneider 02, 05 REC ENTER Inno-Hit 09 Sharp 20 Irradio 02, 05 Sony Magnavox 10 Telefunken 13, 14, 18, Číselná tlačítka Mitsubishi 11, 33 Thomson 13, 14, 18, 26 28, 30 Miver 03 Toshiba 29 TV RETURN 100+ Nokia 12, 34 5 Uvolněte tlačítko F TV. Pokud je v tabulce uvedeno více kódů u jednoho výrobce, vyzkoušejte všechny, dokud nezadáte ten správný. POZNÁMKA Kódy výrobců se mohou měnit bez předchozího upozornění. Po výměně baterií v dálkovém ovládači kódy znovu nastavte. Ovládání televizoru 7 Nastavení kódu výrobce Televizory JVC lze ovládat, aniž byste zadávali kód výrobce. 1 Posuňte přepínač režimu dálkového ovládače na TV. 2 Stiskněte a držte tlačítko F TV. Držte tlačítko stisknuté, dokud nedokončíte krok 4. 3 Stiskněte tlačítko ENTER. 7 Ovládání Zamiřte dálkovým ovládačem přímo na televizor. DŮLEŽITÉ Před použitím dálkového ovládače k ovládání televizoru: Posuňte přepínač režimu dálkového ovládače na TV. Můžete používat následující tlačítka: F TV: Zapnutí a vypnutí televizoru. TV VOL +/ : Nastavení hlasitosti. TV/VIDEO: Volba vstupu (televize nebo video). CHANNEL +/ : Přepínání kanálů. 1-10, 0, +10 (100+): Výběr kanálu. TV RETURN: Přepínání mezi naposledy zvoleným kanálem a aktuálním kanálem. 15

19 Ovládání externích zařízení pomocí dálkového ovládače Umístění tlačítek je popsáno na straně 15. Ovládání videorekordéru 7 Nastavení kódu výrobce 1 Posuňte přepínač režimu dálkového ovládače na Videorekordér. 2 Stiskněte a držte tlačítko F VCR. Držte tlačítko stisknuté, dokud nedokončíte krok 4. 3 Stiskněte tlačítko ENTER. 4 Pomocí číselných tlačítek (1-9, 0) zadejte dvouciferný kód výrobce. Příklady: U videorekordéru Panasonic: Stiskněte 2 a poté 1. U videorekordéru Philips: Stiskněte 0 a poté 5. 7 Ovládání Zamiřte dálkovým ovládačem přímo na videorekordér. DŮLEŽITÉ Před použitím dálkového ovládače k ovládání videorekordéru: Posuňte přepínač režimu dálkového ovládače na Videorekordér. Můžete používat následující tlačítka: F VCR: Zapnutí a vypnutí videorekordéru. 3 (tlačítko přehrávání):začátek přehrávání. 7 : Konec přehrávání. 8 : Pozastavení obrazu. y: Převíjení pásku vpřed. 1: Převíjení pásku vzad. REC: Stiskem tohoto tlačítka společně s tlačítkem přehrávání3 zahájíte nahrávání, a jeho stiskem společně s tlačítkem pauzy 8 nahrávání pozastavíte. CHANNEL +/ :Přepínání televizních kanálů na videorekordéru. Česky Výrobce Kód Výrobce Kód JVC 01 Nokia 16 Aiwa 02, 20 Nordmende 17 19, 31 Bell+Howell 03, 16 Orion 20 Blaupunkt 04 Panasonic 21 CGM 03, 05, 16 Philips 05, 22 Daewoo 34 Phonola 05 Digtal 05 Saba 17 19, 23, 31 Fisher 03, 16 Samsung 24, 25 G.E. 06 Sanyo 03, 16 Grundig 07 Sharp 26, 27 Hitachi 08, 09 Siemens 07 Loewe 05, 10, 11 Sony 28 30, 35 Magnavox 04, 05 Telefunken 17 19, 31, 32 Mitsubishi Toshiba 33 5 Uvolněte tlačítko F VCR. Pokud je v tabulce uvedeno více kódů u jednoho výrobce, vyzkoušejte všechny, dokud nezadáte ten správný. 16

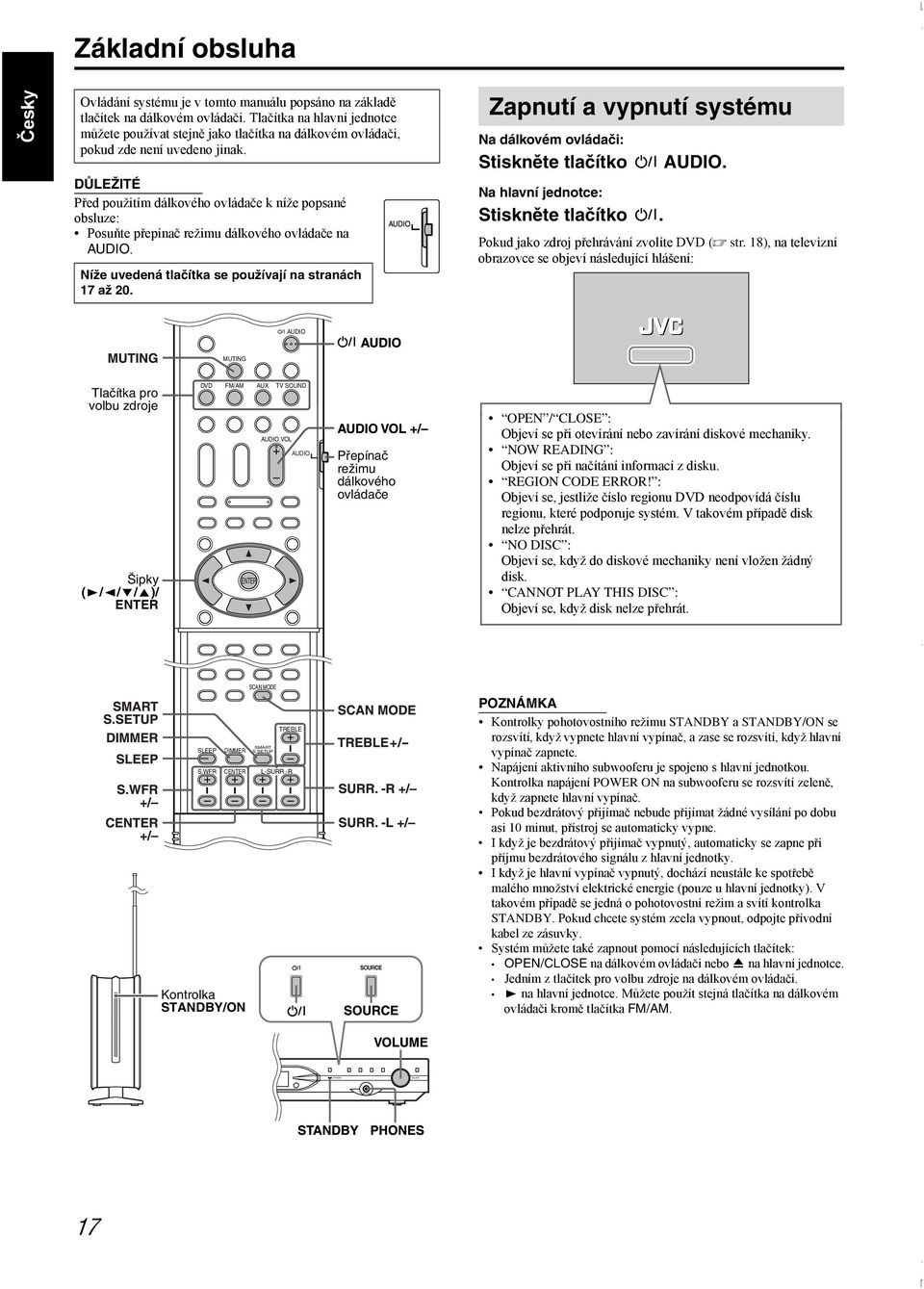

20 STANDBY PHONES VOLUME Základní obsluha Česky Ovládání systému je v tomto manuálu popsáno na základě tlačítek na dálkovém ovládači. Tlačítka na hlavní jednotce můžete používat stejně jako tlačítka na dálkovém ovládači, pokud zde není uvedeno jinak. DŮLEŽITÉ Před použitím dálkového ovládače k níže popsané obsluze: Posuňte přepínač režimu dálkového ovládače na AUDIO. Níže uvedená tlačítka se používají na stranách 17 až 20. Zapnutí a vypnutí systému Na dálkovém ovládači: Stiskněte tlačítko F AUDIO. Na hlavní jednotce: Stiskněte tlačítko F. Pokud jako zdroj přehrávání zvolíte DVD (A str. 18), na televizní obrazovce se objeví následující hlášení: F AUDIO MUTING Tlačítka pro volbu zdroje Šipky (3/2/Y/5)/ ENTER DVD FM/AM AUX TV SOUND AUDIO VOL AUDIO ENTER Přepínač režimu dálkového ovládače OPEN / CLOSE : Objeví se při otevírání nebo zavírání diskové mechaniky. NOW READING : Objeví se při načítání informací z disku. REGION CODE ERROR! : Objeví se, jestliže číslo regionu DVD neodpovídá číslu regionu, které podporuje systém. V takovém případě disk nelze přehrát. NO DISC : Objeví se, když do diskové mechaniky není vložen žádný disk. CANNOT PLAY THIS DISC : Objeví se, když disk nelze přehrát. SLEEP S.WFR DIMMER CENTER Kontrolka STANDBY/ON SCAN MODE SMART S.SETUP TREBLE L-SURR.-R POZNÁMKA Kontrolky pohotovostního režimu STANDBY a STANDBY/ON se rozsvítí, když vypnete hlavní vypínač, a zase se rozsvítí, když hlavní vypínač zapnete. Napájení aktivního subwooferu je spojeno s hlavní jednotkou. Kontrolka napájení POWER ON na subwooferu se rozsvítí zeleně, když zapnete hlavní vypínač. Pokud bezdrátový přijímač nebude přijímat žádné vysílání po dobu asi 10 minut, přístroj se automaticky vypne. I když je bezdrátový přijímač vypnutý, automaticky se zapne při příjmu bezdrátového signálu z hlavní jednotky. I když je hlavní vypínač vypnutý, dochází neustále ke spotřebě malého množství elektrické energie (pouze u hlavní jednotky). V takovém případě se jedná o pohotovostní režim a svítí kontrolka STANDBY. Pokud chcete systém zcela vypnout, odpojte přívodní kabel ze zásuvky. Systém můžete také zapnout pomocí následujících tlačítek: OPEN/CLOSE na dálkovém ovládači nebo 0 na hlavní jednotce. Jedním z tlačítek pro volbu zdroje na dálkovém ovládači. 3 na hlavní jednotce. Můžete použít stejná tlačítka na dálkovém ovládači kromě tlačítka FM/AM. 17

21 Základní obsluha Umístění tlačítek je popsáno na straně 17. Volba zdroje přehrávání Na dálkovém ovládači: Stiskněte jedno z tlačítek pro volbu zdroje přehrávání (DVD, FM/AM, AUX nebo TV SOUND). DVD: Pro přehrání disku (DVD VIDEO, VCD, atd.). (A str. 21) FM/AM: Pro naladění rozhlasové stanice v pásmu FM nebo AM (MW). (A str. 41) Každým stiskem tlačítka se přepíná mezi pásmem FM a pásmem AM (MW). AUX: Pro zvolení zdroje připojeného ke konektoru AUX IN nebo ke konektoru DIGITAL IN. (A str. 14) Každým stiskem tlačítka se přepíná mezi vstupem AUX a AUX DIGITAL. TV SOUND: Pro zvolení televizoru (z něhož vychází zvukový signál) připojeného ke konektoru AV (SCART). (A str. 13) Na hlavní jednotce: Stiskněte opakovaně tlačítko SOURCE, dokud se na displeji nezobrazí název zdroje, který si přejete zvolit. POZNÁMKA Tento systém vydává videosignál pouze v případě, že jako zdroj přehrávání vyberete DVD. Přepínání mezi jednotlivými zdroji přehrávání může chvíli trvat. Nastavení hlasitosti [VOLUME] POZOR Před spuštěním jakéhokoli zdroje přehrávání nastavte hlasitost na minimum. Pokud je hlasitost nastavena vysoko, může náhlý ráz hlasitého zvuku trvale poškodit váš sluch nebo zničit reproduktory. Na dálkovém ovládači: Stiskněte tlačítko AUDIO VOL + nebo. Na hlavní jednotce: Otočte knoflíkem VOLUME. Poslech se sluchátky (nejsou součástí dodávky) POZOR Zkontrolujte, zda jste ztlumili hlasitost: před zapojením či nasazením sluchátek, jelikož vysoká hlasitost může poškodit sluchátka i váš sluch. před odpojením sluchátek, jelikož z reproduktorů může náhle zaznít hlasitý zvuk. Když zapojíte sluchátka do konektoru PHONES na hlavní jednotce, systém automaticky vypne aktuálně zvolený režim prostorového zvuku "surround" (A str. 25), deaktivuje reproduktory, vypne subwoofer a aktivuje režim pro poslech se sluchátky. Na displeji se objeví nápis HEADPHONE. Režim pro poslech se sluchátky Při použití sluchátek se bez ohledu na nastavení reproduktorů reprodukují následující signály: U dvoukanálových zdrojů přehrávání sluchátka reprodukují signál levého a pravého předního kanálu. U vícekanálových zdrojů přehrávání sluchátka reprodukují smíšený signál kanálů. (DVD AUDIO) Pokud disk nepovoluje smíšení zvukových kanálů, sluchátka reprodukují pouze signál levého a pravého předního kanálu. V takovém případě se na displeji po dobu několika sekund zobrazí hlášení L/R ONLY. Dočasné vypnutí zvuku [MUTING] Stiskněte tlačítko MUTING. Opětovné zapnutí zvuku Zvuk lze opětovně zapnout několika způsoby: Stiskněte opět tlačítko MUTING. Stiskněte tlačítko AUDIO VOL +/ (nebo otočte knoflíkem VOLUME na hlavní jednotce). Nastavení intenzity osvětlení [DIMMER] Stiskněte tlačítko DIMMER. Při každém stisknutí tlačítka se intenzita osvětlení změní. Česky 18

22 Základní obsluha Umístění tlačítek je popsáno na straně 17. Česky Načasované vypnutí [SLEEP] Systém se po uplynutí nastavené doby automaticky vypne. Stiskněte tlačítko SLEEP. Při každém stisknutí tlačítka se doba do vypnutí mění. Příklad: SLEEP minut 60mi n Kontrola doby zbývající do vypnutí Stiskněte jednou tlačítko SLEEP. Změna doby zbývající do vypnutí Stiskněte opakovaně tlačítko SLEEP. Zrušení Stiskněte opakovaně tlačítko SLEEP, dokud se na displeji neobjeví SLEEP OFF. Načasované vypnutí se zruší také vypnutím systému. Nastavení výstupu ze subwooferu, středového reproduktoru a prostorových reproduktorů [SUBWFR, CENTER, SURR L/R] Pomocí tlačítek S.WFR +/ nastavte subwoofer. Pomocí tlačítek CENTER +/ nastavte středový reproduktor. Pomocí tlačítek SURR.-L +/ nastavte levý prostorový reproduktor. Pomocí tlačítek SURR.-R +/ nastavte pravý prostorový reproduktor. POZNÁMKA Nastavení lze provést také pomocí menu na televizní obrazovce. (A str. 38) Provedené nastavení se vztahuje i na ostatní zdroje. Nastavení nemůžete provádět, pokud je jako zdroj přehrávání zvoleno FM nebo AM. Změna zobrazovacího režimu Systém lze nastavit tak, aby odpovídal zobrazovacímu režimu vašeho televizoru. POZNÁMKA Pokud chcete systém používat v režimu PROGRESSIVE, hlavní jednotka musí být k televizi připojena kabelem pro složený videosignál (není součástí dodávky). (A str. 13) 7 Když je jako zdroj přehrávání zvoleno DVD a přehrávání je zastaveno 1 Stiskněte a držte tlačítko SCAN MODE po dobu dvou sekund. Na displeji se zobrazí RGB, Y/C, nebo PROGRESSIVE. 2 Stiskněte šipku 3/2 a zvolte požadovaný režim. RGB: Y/C: Tuto položku zvolte, pokud váš televizor podporuje prokládaný RGB / kompozitní videosignál. Tuto položku zvolte, pokud váš televizor podporuje prokládaný S-video signál. PROGRESSIVE: Tuto položku zvolte, pokud je váš televizor vybaven vstupem pro složený videosignál a progresivní videosignál. Lepší kvalitu obrazu získáte v pořádí PROGRESSIVE > RGB > Y/C > kompozitní video. 3 Stiskněte tlačítko ENTER, když je zvolen požadovaný zobrazovací režim. Když je zvolen zobrazovací režim PROGRESSIVE, na displeji se zobrazí označení PROGRESSIVE. POZNÁMKA Pokud stisknete ENTER, obraz může být zkreslený, ale nejedná se o nesprávnou funkci systému. V základním nastavení je zvolena hodnota RGB. Některé typy televizorů s progresivním zobrazovacím režimem a s vysokým rozlišením nemusí být kompatibilní s tímto systémem, což může vést k poruchám obrazu při přehrávání disků DVD VIDEO v progresivním zobrazovacím režimu. V takovém případě přepněte zobrazovací režim na RGB nebo Y/C. Pokud si nejste jisti, zda je váš televizor kompatibilní s tímto systémem, zkontaktujte servisní centrum JVC. Všechny televizory JVC s progresivním zobrazovacím režimem a vysokým rozlišením jsou plně kompatibilní s tímto systémem. Nastavení výšek a basů [TREBLE] Stiskněte tlačítko TREBLE +/. POZNÁMKA Provedené nastavení se vztahuje i na ostatní zdroje. 19

23 Základní obsluha Umístění tlačítek je popsáno na straně 17. Nastavení reproduktorů [Smart Surround Setup] Před provedením funkce Smart Surround Setup připojte prostorové reproduktory k aktivnímu subwooferu. (A str. 10 nebo 11) POZNÁMKA Když změníte polohu reproduktorů nebo posluchače, nebo pokud chcete používat jiné reproduktory, proveďte znovu nastavení reproduktorů Smart Surround Setup. Před započetím níže uvedeného postupu se ujistěte, zda nastavení WRLS SP je změněno na OFF (A str. 36). Používáte-li bezdrátový přijímač, změňte po ukončení postupu nastavení zpět na pozici ON. 7 Když je jako zdroj přehrávání zvoleno DVD a přehrávání je zastaveno 1 Zaujměte polohu, ve které chcete poslouchat reprodukci. 2 Stiskněte a držte tlačítko SMART S.SETUP. Pokud se na obrazovce objeví nápis FAILED! Systému se nepodařilo detekovat zvuk vašeho tlesknutí. V takovém případě postupujte podle instrukcí, které se objeví na obrazovce televizoru. Pokud se i po třetím pokusu s tlesknutím na obrazovce objeví nápis FAILED!, oznamující že se automatické nastavení nezdařilo, nastavte vzdálenost (DISTANCE) a výstupní úroveň (LEVEL) manuálně (A str. 38). Zrušení Stiskněte tlačítko SMART S.SETUP. POZNÁMKA Musíte nastavit výstupní úroveň (LEVEL) subwooferu manuálně. (A str. 19 a 38) Pokud hlavní jednotka a aktivní subwoofer nejsou správně propojeny pomocí dodaného systémového kabelu, v kroku 2 se na displeji objeví hlášení SW ERROR. Česky Na displeji začne blikat nápis SETTING UP. 3 Stiskněte tlačítko ENTER, pomocí šipek Y/5 zvolte vzdálenost mezi předními reproduktory a posluchačem, a poté stiskněte ENTER. 4 Pomocí šipek Y/5 zvolte START, a poté stiskněte ENTER. 5 Jednou tleskněte rukama nad hlavou. 6 Na televizní obrazovce se objeví nápis COMPLETED! oznamující, že nastavení bylo dokončeno, a poté stiskněte SMART S.SETUP. Systém detekuje vaše tlesknutí prostřednictvím satelitních reproduktorů, a poté automaticky provede co nejlepší nastavení pro každý reproduktor. Když je nastavení Smart Surround Setup dokončeno, na televizní obrazovce se objeví nápis COMPLETED!. 20

24 Přehrávání Česky Ikony (například použít. DŮLEŽITÉ Před použitím dálkového ovládače k níže popsané obsluze: 1 Posuňte přepínač režimu dálkového ovládače na AUDIO. 2 Stiskněte tlačítko DVD. ) znázorňují typy disků, u kterých lze funkci Níže uvedená tlačítka se používají na stranách 21 až 24. Základní přehrávání 1 Stiskněte tlačítko OPEN/CLOSE. Systém se zapne a vysune se disková mechanika. Lze použít také tlačítko 0 na hlavní jednotce. 2 Vložte disk. Popisem nahoru Vložení disku o průměru 8 cm OPEN/CLOSE DVD FL DISP. (tlačítko přehrávání) AUDIO Přepínač režimu dálkového ovládače 3 Stiskněte tlačítko přehrávání 3. Přehrávání disků se soubory MP3/WMA Na televizní obrazovce se objeví menu pro procházení souborů (A str. 29). ENTER Přehrávání disků se soubory JPEG Každý soubor (fotografie) se objeví na televizní obrazovce po dobu asi 3 sekund (prezentace). Při zastavení přehrávání se na televizní obrazovce objeví menu pro procházení souborů (A str. 29). TITLE/GROUP Přehrávání disků se soubory MPEG4 Stisknutím tlačítka TOP MENU nebo MENU vyvoláte na televizní obrazovce menu pro procházení souborů (A str. 29) během přehrávání Číselná tlačítka 7 Pozastavení přehrávání (pauza) Stiskněte tlačítko 8. Pro návrat k normálnímu přehrávání stiskněte tlačítko 3 (tlačítko přehrávání). 7 Zastavení přehrávání Stiskněte tlačítko 7. 7 Ikony na obrazovce Během přehrávání disků DVD VIDEO se na televizní obrazovce mohou objevit následující ikony: : Objeví se na začátku scény obsahující vícejazyčné titulky. : Objeví se na začátku scény obsahující vícejazyčné zvukové stopy. : Objeví se na začátku scény obsahující záběry z více úhlů. (přehrávání), (pauza), / (rychlý posun vpřed / vzad), / (pomalý posun vpřed / vzad): Objeví se, když provádíte jednotlivé obslužné úkony. : Disk nepodporuje obslužný úkon, který jste se pokusili provést. 21
