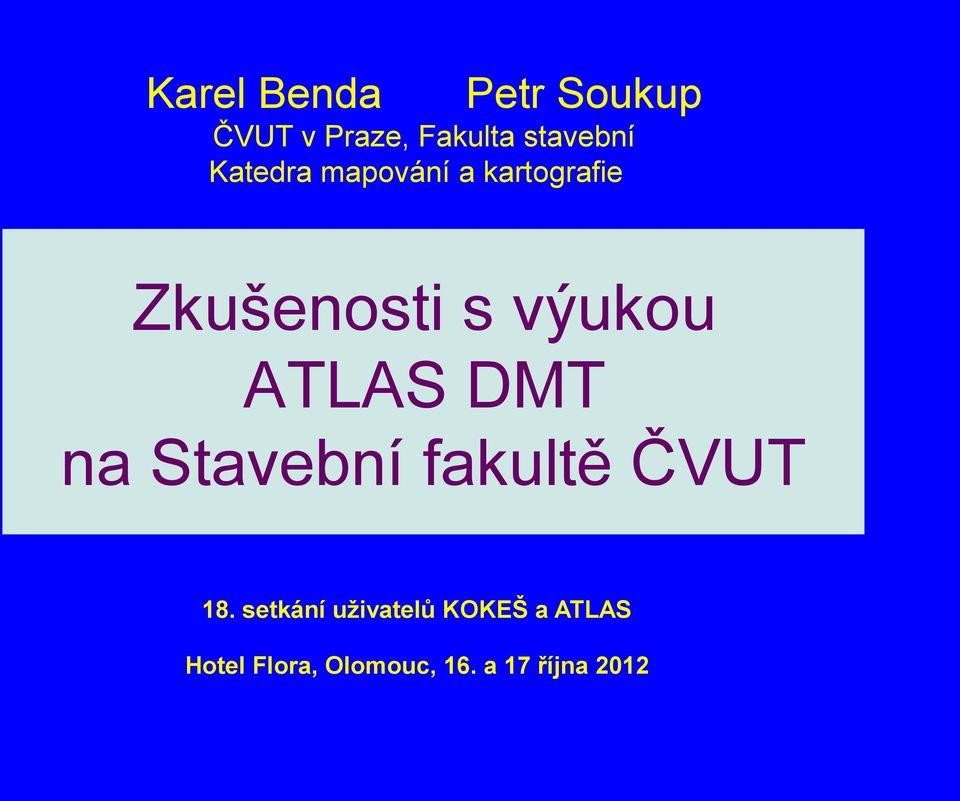

1 Karel Benda Petr Soukup ČVUT v Praze, Fakulta stavební Katedra mapování a kartografie Zkušenosti s výukou ATLAS DMT na Stavební fakultě ČVUT Hotel Flora, Olomouc, 16. a 17 října 2012

2 Kdo jsme Kat. mapování a kartografie Stavební fakulta, ČVUT Praha Studijní program Geodézie a kartografie Studijní obor (bakalářský, 3 roky) Stud. obor Geodézie, kartografie a geoinformatika Studijní obory (magisterské, 2 roky) Geodézie a kartografie Geoinformatika 2

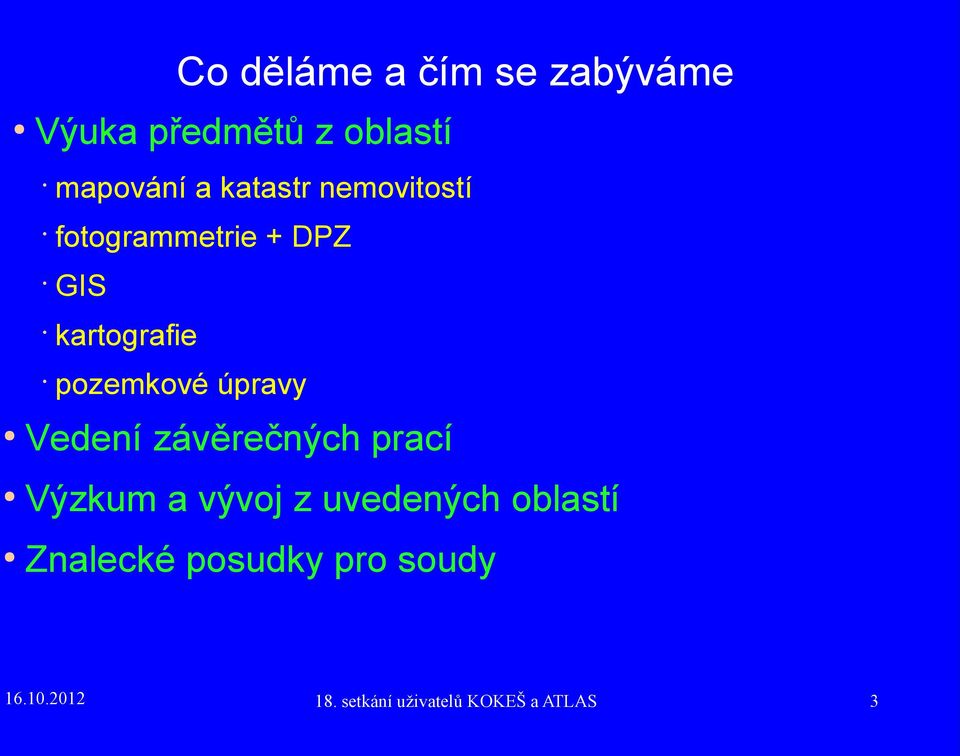

3 Co děláme a čím se zabýváme Výuka předmětů z oblastí mapování a katastr nemovitostí fotogrammetrie + DPZ GIS kartografie pozemkové úpravy Vedení závěrečných prací Výzkum a vývoj z uvedených oblastí Znalecké posudky pro soudy 3

4 Spolupráce s ATLAS spol. s r.o. Poskytování software pro výuku a výzkum Příležitostné prezentace využití systému a školení pro studenty Spolupráce a podpora závěrečných prací studentů 4

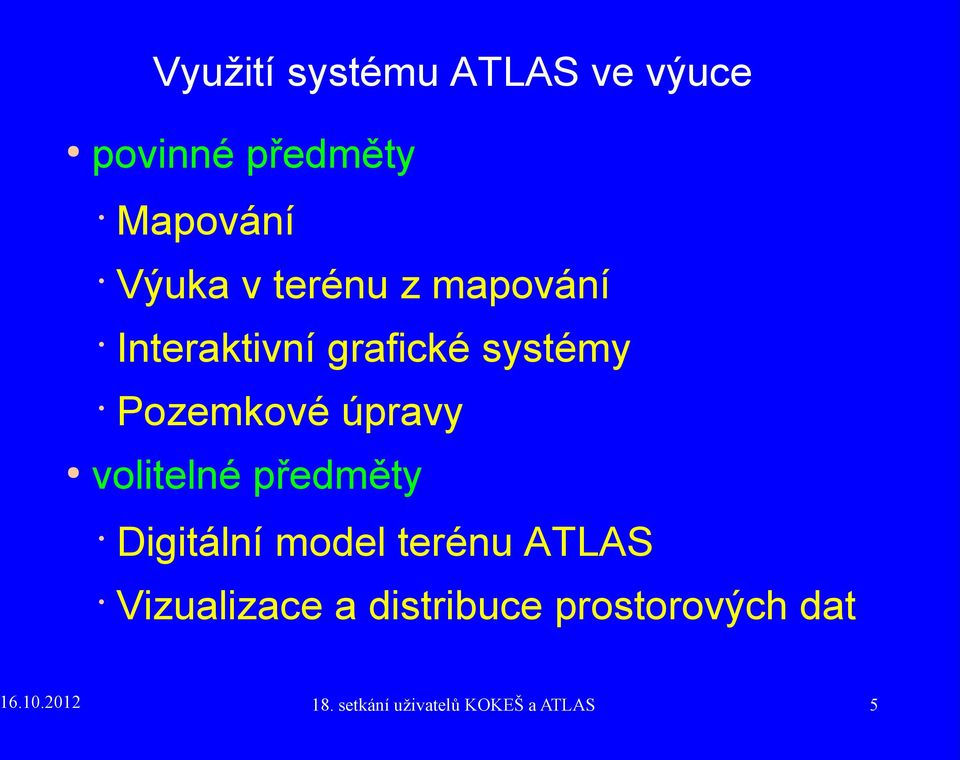

5 Využití systému ATLAS ve výuce povinné předměty Mapování Výuka v terénu z mapování Interaktivní grafické systémy Pozemkové úpravy volitelné předměty Digitální model terénu ATLAS Vizualizace a distribuce prostorových dat 5

6 Přehledy předmětů a počty posluchačů Předmět Ročník Int. graf. systémy 1. bakaláři Počet posluchačů 49 Mapování 3. bakaláři 27 VT 3. bakaláři 27 DMTA 4. bakaláři 12 Vizualizace magistři 21 6

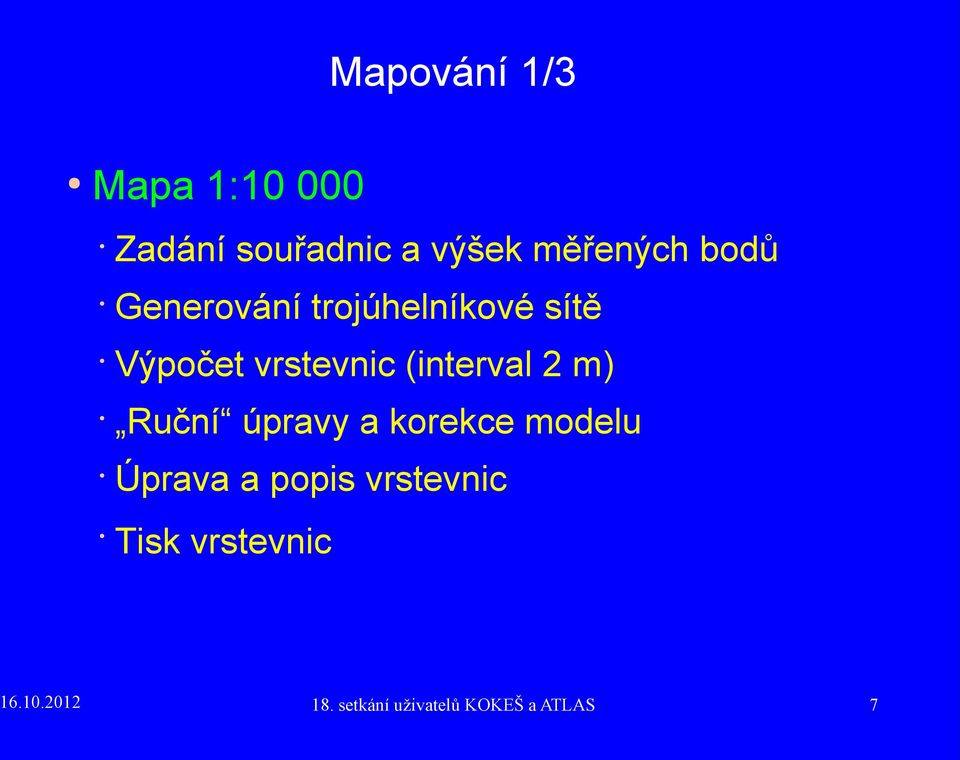

7 Mapování 1/3 Mapa 1: Zadání souřadnic a výšek měřených bodů Generování trojúhelníkové sítě Výpočet vrstevnic (interval 2 m) Ruční úpravy a korekce modelu Úprava a popis vrstevnic Tisk vrstevnic 7

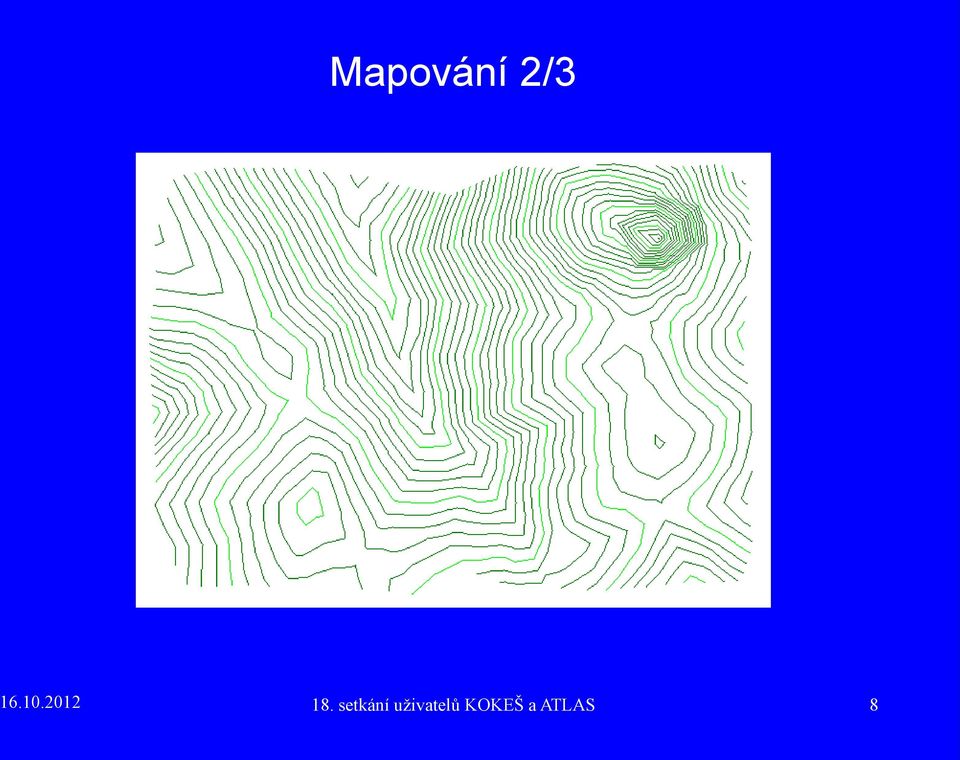

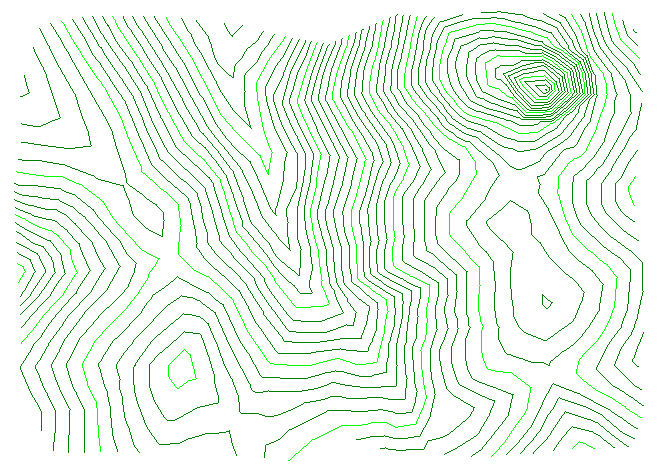

8 Mapování 2/3 8

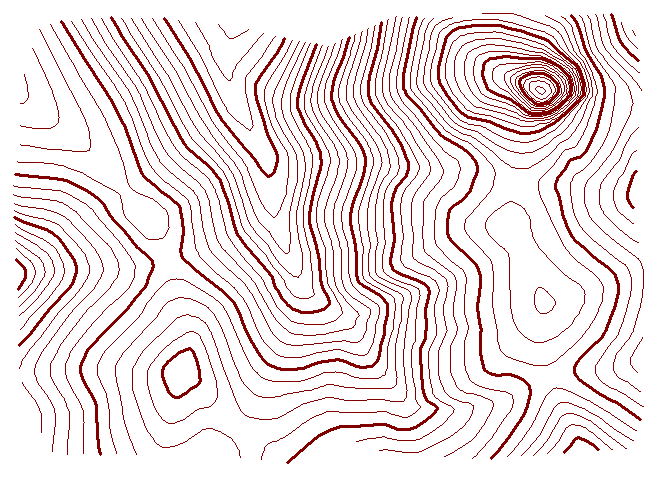

9 Mapování 3/3 9

10 Výuka v terénu z mapování 1/9 Měření v terénu pro tvorbu mapy 1:5000 Zaměření terénu polohopis, výškopis, vč. hran, terénních stupňů atd. Výpočet souřadnic a výšek Příprava kresby hran, ostrovů atd. Výpočet TIN Výpočet vrstevnic Korekce a úpravy trojúhelníkové sítě 10

11 Výuka v terénu z mapování 2/9 Zaměření terénu polohopis, výškopis, vč. hran, terénních stupňů atd. 11

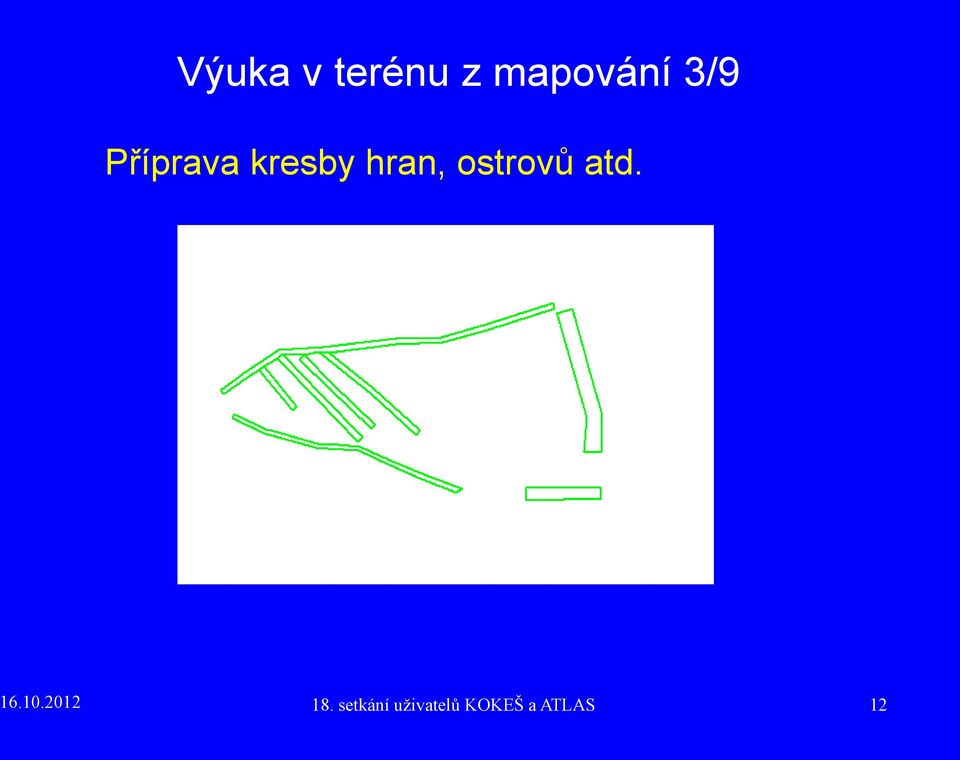

12 Výuka v terénu z mapování 3/9 Příprava kresby hran, ostrovů atd. 12

13 Výuka v terénu z mapování 4/9 Výpočet TIN 13

14 Výuka v terénu z mapování 5/9 Výpočet pracovních vrstevnic 14

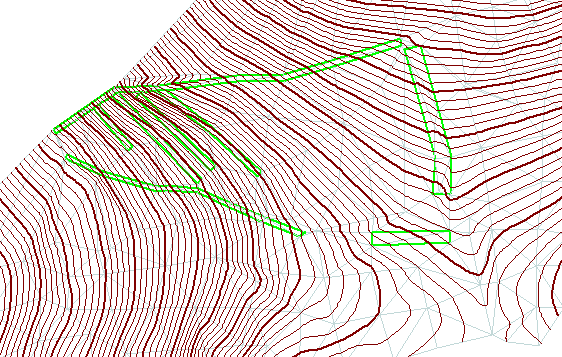

15 Výuka v terénu z mapování 6/9 Výpočet vrstevnic 15

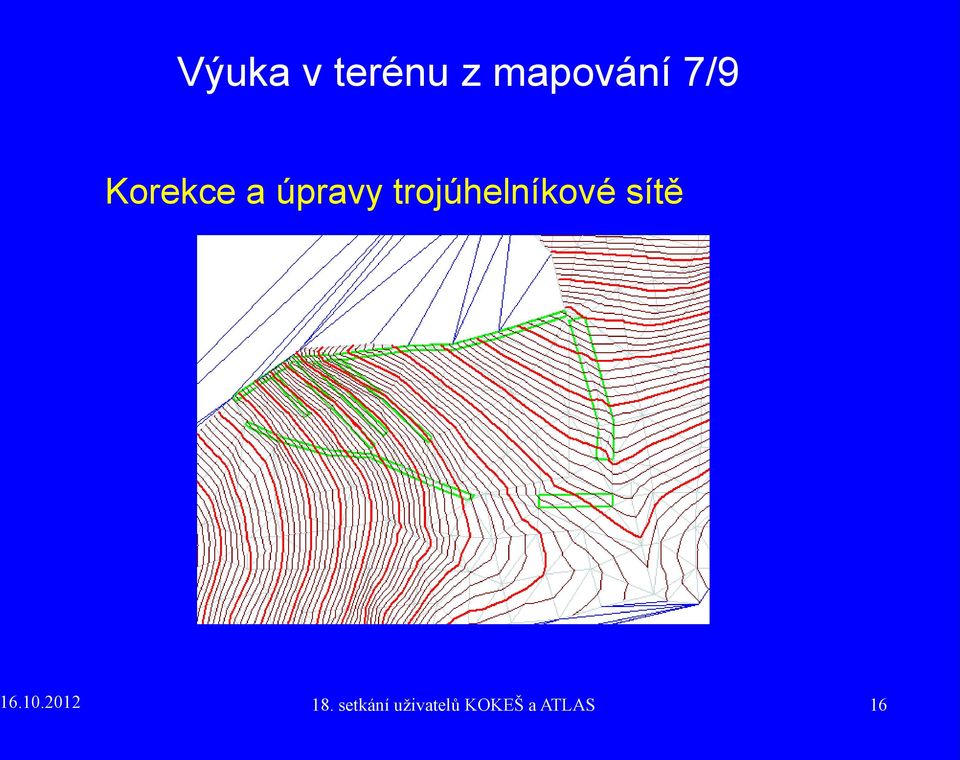

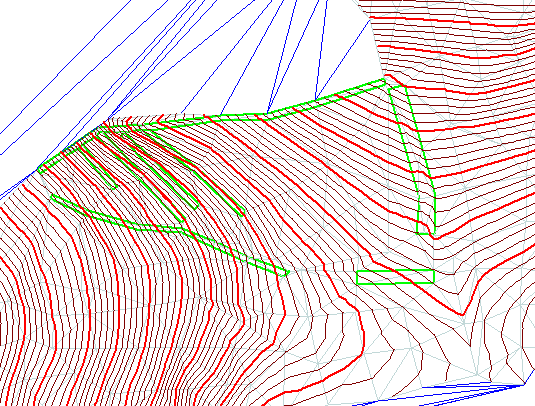

16 Výuka v terénu z mapování 7/9 Korekce a úpravy trojúhelníkové sítě 16

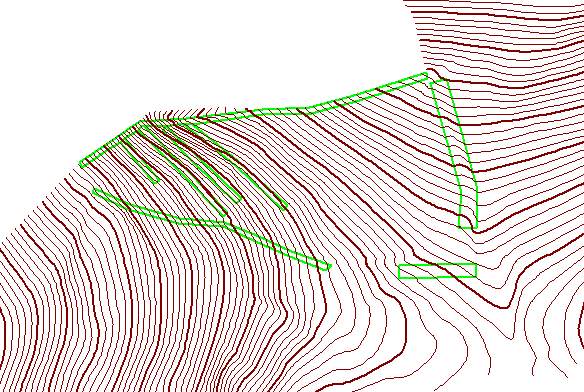

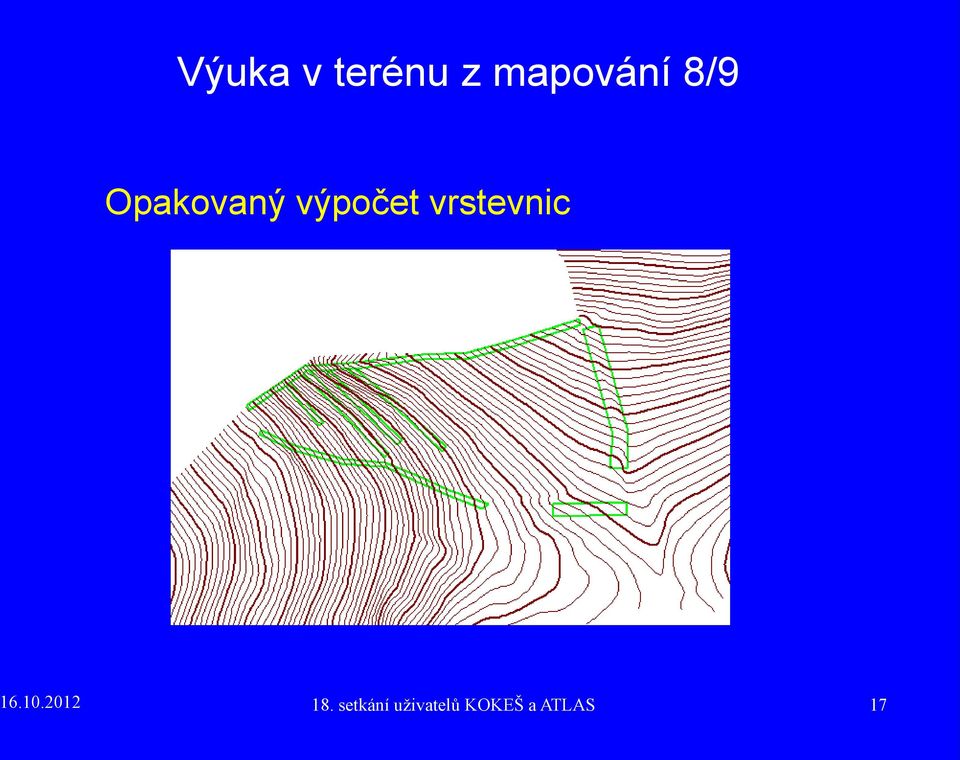

17 Výuka v terénu z mapování 8/9 Opakovaný výpočet vrstevnic 17

18 Výuka v terénu z mapování 9/9 Dokončení výkresu v systému KOKEŠ 18

19 Interaktivní grafické systémy 1/3 Zpracování DMT s využitím povinných hran 19

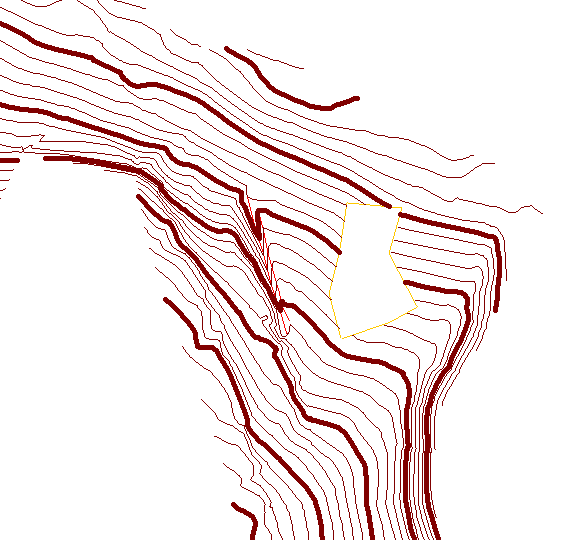

20 Interaktivní grafické systémy 2/3 Výpočet vrstevnic 20

21 Interaktivní grafické systémy 3/3 Stínování reliéfu 21

22 Digitální model terénu ATLAS 1/10 Volitelný předmět Podrobnější seznámení s možnostmi systému ATLAS Řešení standardních úloh Řešení NEstandardních úloh 22

23 Digitální model terénu ATLAS 2/10 Řešení standardních úloh Vrstevnice a barevná hypsometrie 23

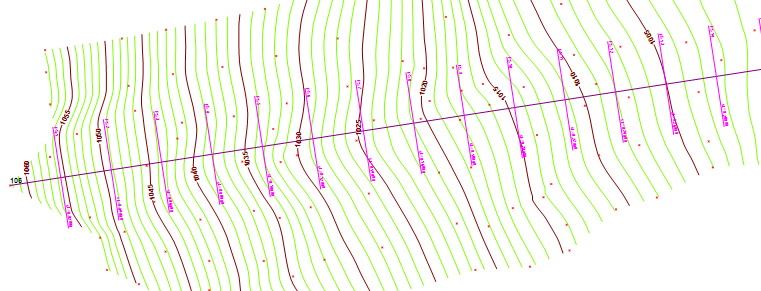

24 Digitální model terénu ATLAS 3/10 Řešení standardních úloh Podélný a příčný profil 24

25 Digitální model terénu ATLAS 4/10 Řešení standardních úloh Podélný a příčný profil 25

26 Digitální model terénu ATLAS 5/10 Vrstevnice a svahy u komunikací, šrafy Výpočet kubatur 26

27 Digitální model terénu ATLAS 6/10 Řešení NEstandardních úloh Tvorba (výpočet) ekvideformát (mat. kartografie) řešení pro různá kartografická zobrazení výšky nahrazeny hodnotami kartografických zkreslení 27

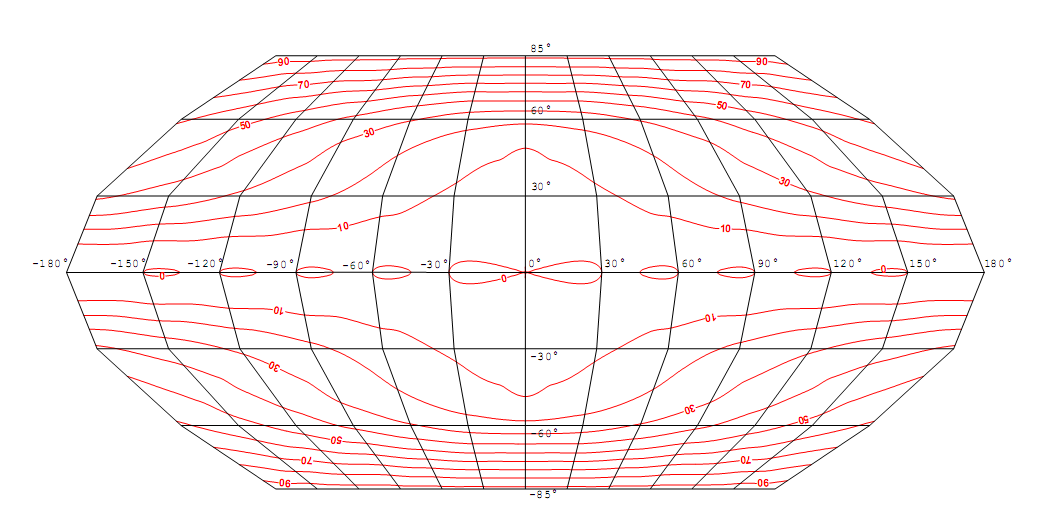

28 Digitální model terénu ATLAS 7/10 Řešení NEstandardních úloh Tvorba (výpočet) ekvideformát (mat. kartografie) 28

29 Digitální model terénu ATLAS 8/10 Využití ZABAGED pro DMT Generování DMT z vrstevnic ZABAGED Vytvoření digitálního modelu terénu zadaného území Použití dat Zabaged (polohopis, výškopis) Použití dat Geonames (popis) Umístění ortofotomapy na digitální model terénu Vytvoření prostorového pohledu na území Vytvoření animace modelu 29

30 Digitální model terénu ATLAS 9/10 Využití ZABAGED pro DMT 30

31 Digitální model terénu ATLAS 10/10 Využití ZABAGED pro DMT 31

32 Prezentace modelu ve formátu VRML 32

33 Bakalářské a diplomové práce Jaroslav Žabka Vytvoření digitálního modelu terénu pro oblast povodí rybníku Jordán (DP, 2007, J.L.) Lukáš Weiss Posouzení výškové přesnosti dat ZABAGED ve vybraných lokalitách (DP, 2007, J.L.) Jan Sloupenský Vyhotovení DMT v území běžeckého okruhu u obce Slatiňany (BP, 2007, J.L.) Tat ána Hrubá Zaměření a vyhotovení 3D modelu archeologické lokality (BP, 2007, P.Ž.) Jiří Lejček Podrobný výškopisný plán mohylového pohřebiště (BP, 2008, P.Ž.) 33

34 Bakalářské a diplomové práce Petra Nečekalová - Vytvoření digitálního modelu terénu úseku řeky Lužnice (BP, 2011, J.L.) Karolína Noskyová - Ekvideformáty v kartografických zobrazeních (BP, 2012, P.B.) Kateřina Jírová - Určování objemu zemních prací (DP, 2012, B.K.) Miroslav Šoul - Prostorová vizualizace a prezentace Přírodního parku Třemšín (DP, 2012, P.S.) Využití programu Atlas pro PÚ 34

35 Spolupráce s vývojáři Náměty na úpravy některých funkcí Náměty na doplnění funkcí Specifické požadavky absence exportu do formátu VRML (byl ve v. 4) možnost instalace více verzí na jednom PC Podpora výuky při technických potížích 35

36 Děkujeme za pozornost! 36
