Ceník Vytápění. Ceny a technické informace o produktech vytápění Více než 50 let zkušeností s tepelnými čerpadly, výroba ČR a Belgie

Transkript

1 Ceník Vytápění Ceny a technické informace o produktech vytápění Více než 50 let zkušeností s tepelnými čerpadly, výroba ČR a Belgie

2 Obsah Přehled tepelných čerpadel 4 Tepelná čerpadla vzduch-voda 6 Daikin Altherma LT kompakt 6 Daikin Altherma LT nástěnné 12 Daikin Altherma LT integrovaná 18 Daikin Altherma HT 24 Technická data Daikin Altherma LT kompakt Biv 27 Daikin Altherma LT kompakt 28 Daikin Altherma LT integrovaná 30 Daikin Altherma LT nástěnná 32 Daikin Altherma HT 34 Konvektor tepelného čerpadla 36 HybridCube 37 Zásobníky TUV 64 Zásobníky TUV a solární zásobníky, ROTEX Sanicube a ROTEX HybridCube 64 Technická data Zásobníky TUV a solární zásobníky, ROTEX Sanicube a ROTEX HybridCube 68 Solární systém 74 Kombinační tabulka 75 Solaris 79 Technická data Solaris 86 Všeobecné obchodní podmínky 89 Geotermální tepelné čerpadlo 42 Daikin Altherma Geotermální tepelné čerpadlo 42 Technická data Daikin Altherma Geotermální tepelné čerpadlo 44 Hybridní tepelné čerpadlo 46 Tepelné čerpadlo Rotex Hybrid 46 Technická data Tepelné čerpadlo Rotex Hybrid vnitřní jednotka 50 Tepelné čerpadlo Rotex Hybrid venkovní jednotka 51 Daikin Altherma Monoblok 52 Daikin Altherma Flex 56 POZNÁMKY Ceník je platný od 1. dubna Všechny předchozí ceníky již nejsou platné. Všechny ceny jsou katalogové ceny v Kč a bez DPH. Daikin obchodní podmínky se vztahují (viz poslední stránka, nebo Vyhrazujeme si právo na tiskové chyby a změny modelů. Přehled ROTEX náhradních dílů je k dispozici na adrese Service> Náhradní díly. Více informací o datech Sezónní účinnosti našich topných výrobků lze nalézt v dodatečném brožuře "Tabulka účinností produktů Daikin", k dispozici od konce září Pro více informací se prosím obraťte na svého místního Daikin kontaktní osobu. 2

3 Výhody tepelných čerpadel str. 12 Daikin Altherma nízkoteplotní nástěnná Perfektní pro novostavby a pro nízkoenergetické domy Nejlepší sezónní účinnosti, poskytující nejvyšší úspory provozních nákladů Flexibilní konfigurace s ohledem na topná tělesa Energeticky účinný topný systém založený na technologii vzduch-voda str. 21 Daikin Altherma nízkoteplotní Integrovaná Bi-Zone Dvě různé teplotní zóny automaticky regulovány stejnou vnitřní jednotkou Jedna jednotka pro vytápění a teplou vodu, šetří instalační prostor a čas Vyšší účinnost při jakékoliv venkovní teplotě a teplotě na výstupu str. 6 Daikin Altherma nízkoteplotní kompakt Integrovaná solární jednotka, maximalizuje energii z obnovitelných zdrojů a nabízí maximální pohodlí ve vytápění a ohřevu teplé vody Solární podpora teplé užitkové vody s beztlakým (drain-back) solárním systémem Lehká plastová nádrž s mimořádnými hygienickými výhodami Možnost ovládání pomocí smart phonu str. 46 Rotex hybridní tepelné čerpadlo Ideální řešení pro výměnu plynového kotle Vytápění a teplá užitková voda Automaticky vybere nejlepší ekonomický režim pro provoz v závislosti na venkovní teplotě, cenách energií a tepelné ztrátě Až 35 % nárůst účinnosti ve srovnání s kondenzačními kotli COP v provozu tepelného čerpadla: 5,04 str. 42 Geotermální tepelné čerpadlo Daikin Altherma Technologie geotermálního tepelného čerpadla využívá geotermální technologii tudíž není ovlivněna venkovní teplotou Zvýšená sezónní účinnost díky invertorové technologii Kompaktní konstrukce vnitřní jednotky vyžaduje velice malý prostor, a instalace je velmi snadná a rychlá 3

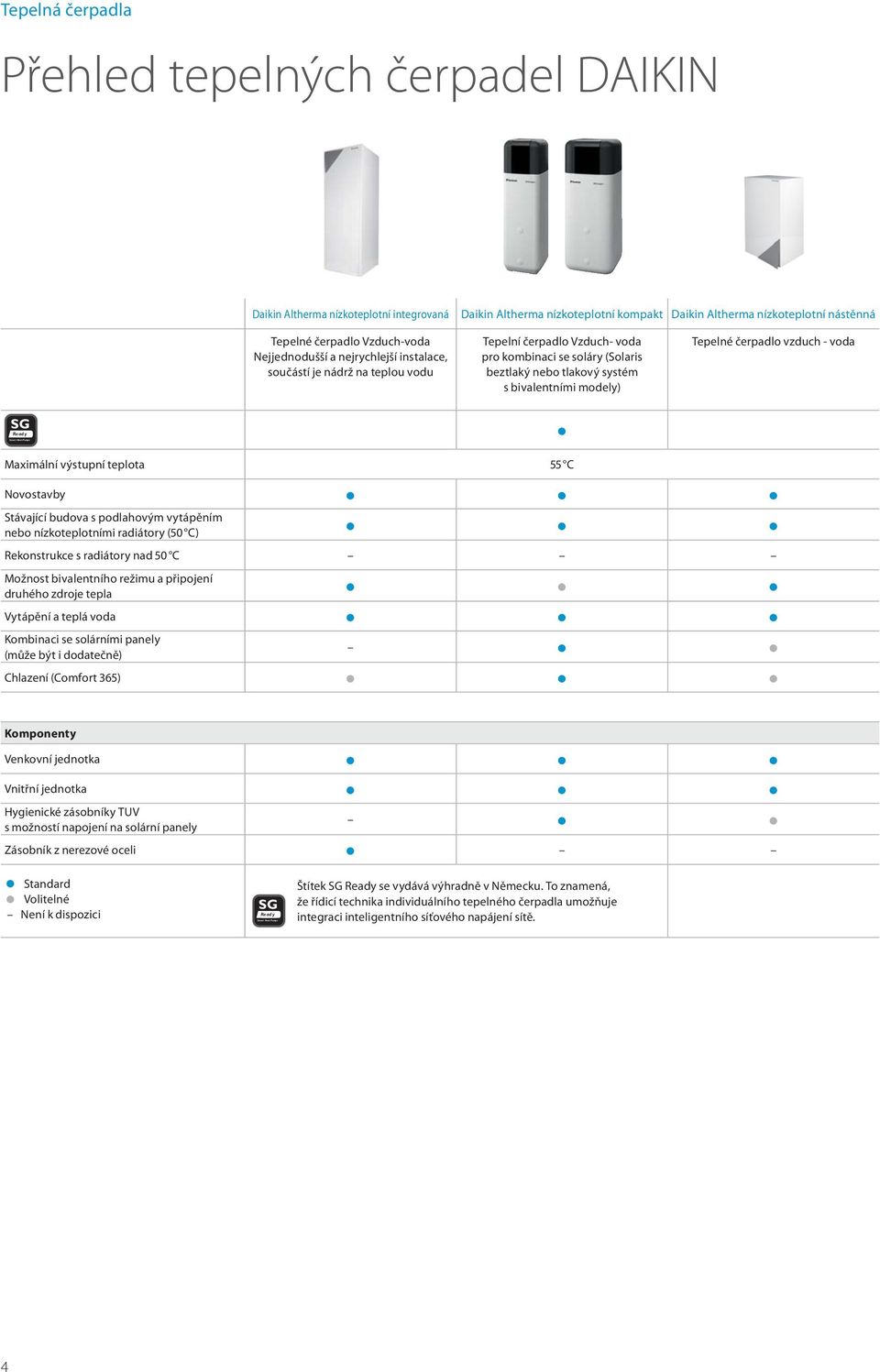

4 Smart Heat Pumps Smart Heat Pumps Tepelná čerpadla Přehled tepelných čerpadel DAIKIN Daikin Altherma nízkoteplotní integrovaná Daikin Altherma nízkoteplotní kompakt Daikin Altherma nízkoteplotní nástěnná Tepelné čerpadlo Vzduch-voda Nejjednodušší a nejrychlejší instalace, součástí je nádrž na teplou vodu Tepelní čerpadlo Vzduch- voda pro kombinaci se soláry (Solaris beztlaký nebo tlakový systém s bivalentními modely) Tepelné čerpadlo vzduch - voda SG Ready Maximální výstupní teplota 55 C Novostavby Stávající budova s podlahovým vytápěním nebo nízkoteplotními radiátory (50 C) Rekonstrukce s radiátory nad 50 C Možnost bivalentního režimu a připojení druhého zdroje tepla Vytápění a teplá voda Kombinaci se solárními panely (může být i dodatečně) Chlazení (Comfort 365) Komponenty Venkovní jednotka Vnitřní jednotka Hygienické zásobníky TUV s možností napojení na solární panely Zásobník z nerezové oceli Standard Volitelné Není k dispozici SG Ready Štítek SG Ready se vydává výhradně v Německu. To znamená, že řídicí technika individuálního tepelného čerpadla umožňuje integraci inteligentního síťového napájení sítě. 4

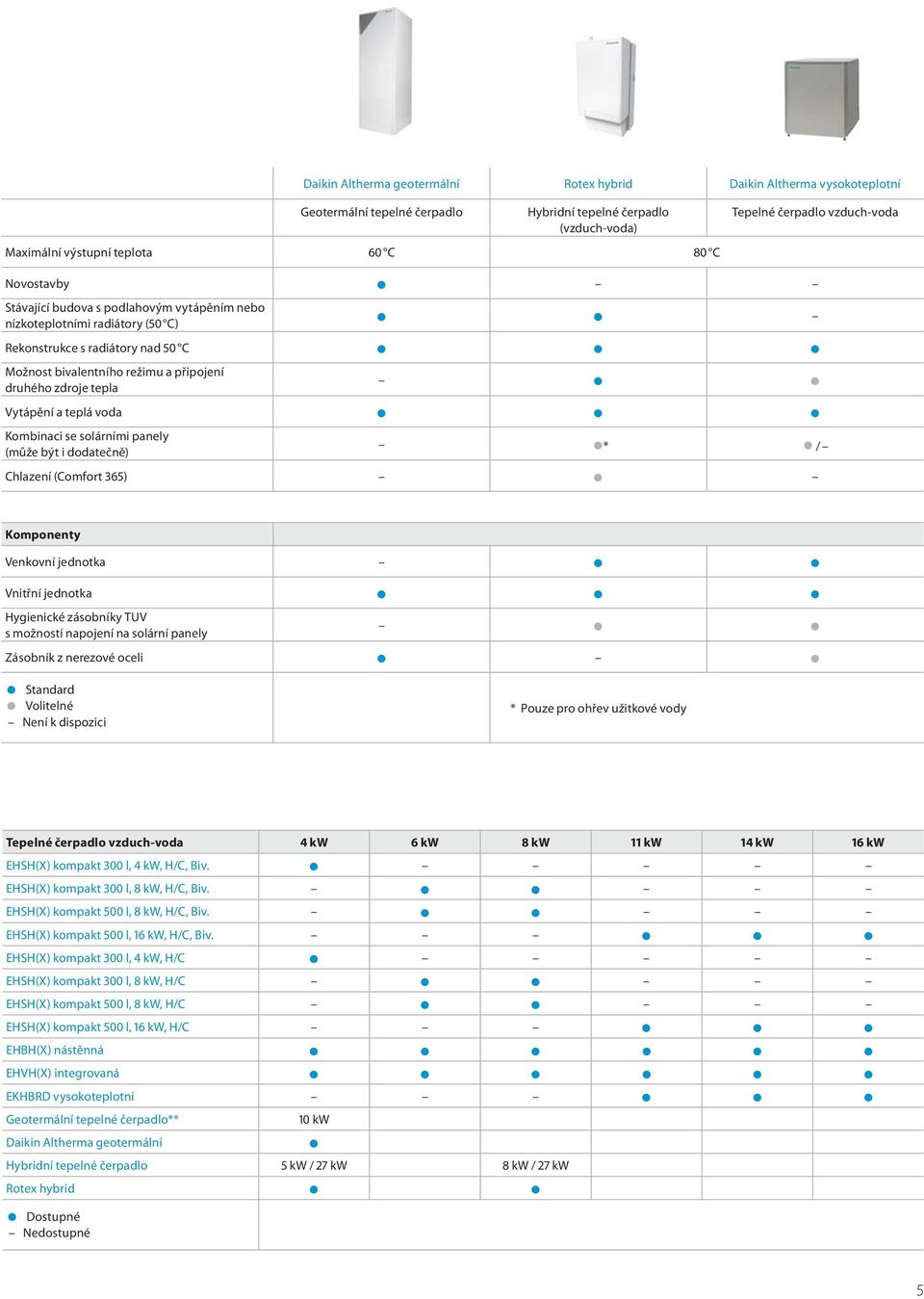

5 Daikin Altherma geotermální Rotex hybrid Daikin Altherma vysokoteplotní Geotermální tepelné čerpadlo Hybridní tepelné čerpadlo (vzduch-voda) Maximální výstupní teplota 60 C 80 C Tepelné čerpadlo vzduch-voda Novostavby Stávající budova s podlahovým vytápěním nebo nízkoteplotními radiátory (50 C) Rekonstrukce s radiátory nad 50 C Možnost bivalentního režimu a připojení druhého zdroje tepla Vytápění a teplá voda Kombinaci se solárními panely (může být i dodatečně) * / Chlazení (Comfort 365) Komponenty Venkovní jednotka Vnitřní jednotka Hygienické zásobníky TUV s možností napojení na solární panely Zásobník z nerezové oceli Standard Volitelné Není k dispozici * Pouze pro ohřev užitkové vody Tepelné čerpadlo vzduch-voda 4 kw 6 kw 8 kw 11 kw 14 kw 16 kw EHSH(X) kompakt 300 l, 4 kw, H/C, Biv. EHSH(X) kompakt 300 l, 8 kw, H/C, Biv. EHSH(X) kompakt 500 l, 8 kw, H/C, Biv. EHSH(X) kompakt 500 l, 16 kw, H/C, Biv. EHSH(X) kompakt 300 l, 4 kw, H/C EHSH(X) kompakt 300 l, 8 kw, H/C EHSH(X) kompakt 500 l, 8 kw, H/C EHSH(X) kompakt 500 l, 16 kw, H/C EHBH(X) nástěnná EHVH(X) integrovaná EKHBRD vysokoteplotní Geotermální tepelné čerpadlo** Daikin Altherma geotermální 10 kw Hybridní tepelné čerpadlo 5 kw / 27 kw 8 kw / 27 kw Rotex hybrid Dostupné Nedostupné 5

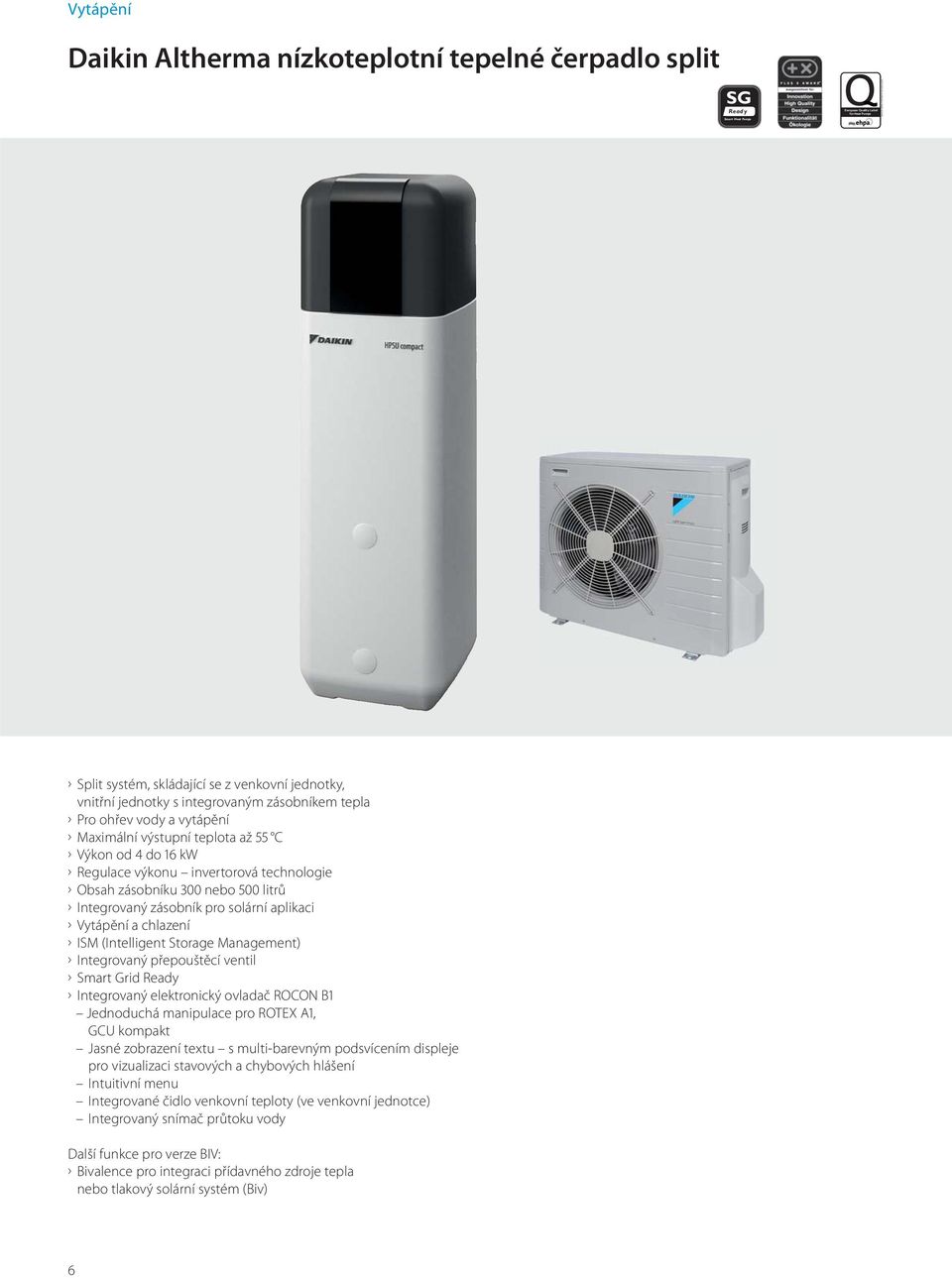

6 Vytápění Daikin Altherma nízkoteplotní tepelné čerpadlo split SG Ready Smart Heat Pumps European Quality Label for Heat Pumps check the validity of this label at Split systém, skládající se z venkovní jednotky, vnitřní jednotky s integrovaným zásobníkem tepla Pro ohřev vody a vytápění Maximální výstupní teplota až 55 C Výkon od 4 do 16 kw Regulace výkonu invertorová technologie Obsah zásobníku 300 nebo 500 litrů Integrovaný zásobník pro solární aplikaci Vytápění a chlazení ISM (Intelligent Storage Management) Integrovaný přepouštěcí ventil Smart Grid Ready Integrovaný elektronický ovladač ROCON B1 Jednoduchá manipulace pro ROTEX A1, GCU kompakt Jasné zobrazení textu s multi-barevným podsvícením displeje pro vizualizaci stavových a chybových hlášení Intuitivní menu Integrované čidlo venkovní teploty (ve venkovní jednotce) Integrovaný snímač průtoku vody Další funkce pro verze BIV: Bivalence pro integraci přídavného zdroje tepla nebo tlakový solární systém (Biv) 6

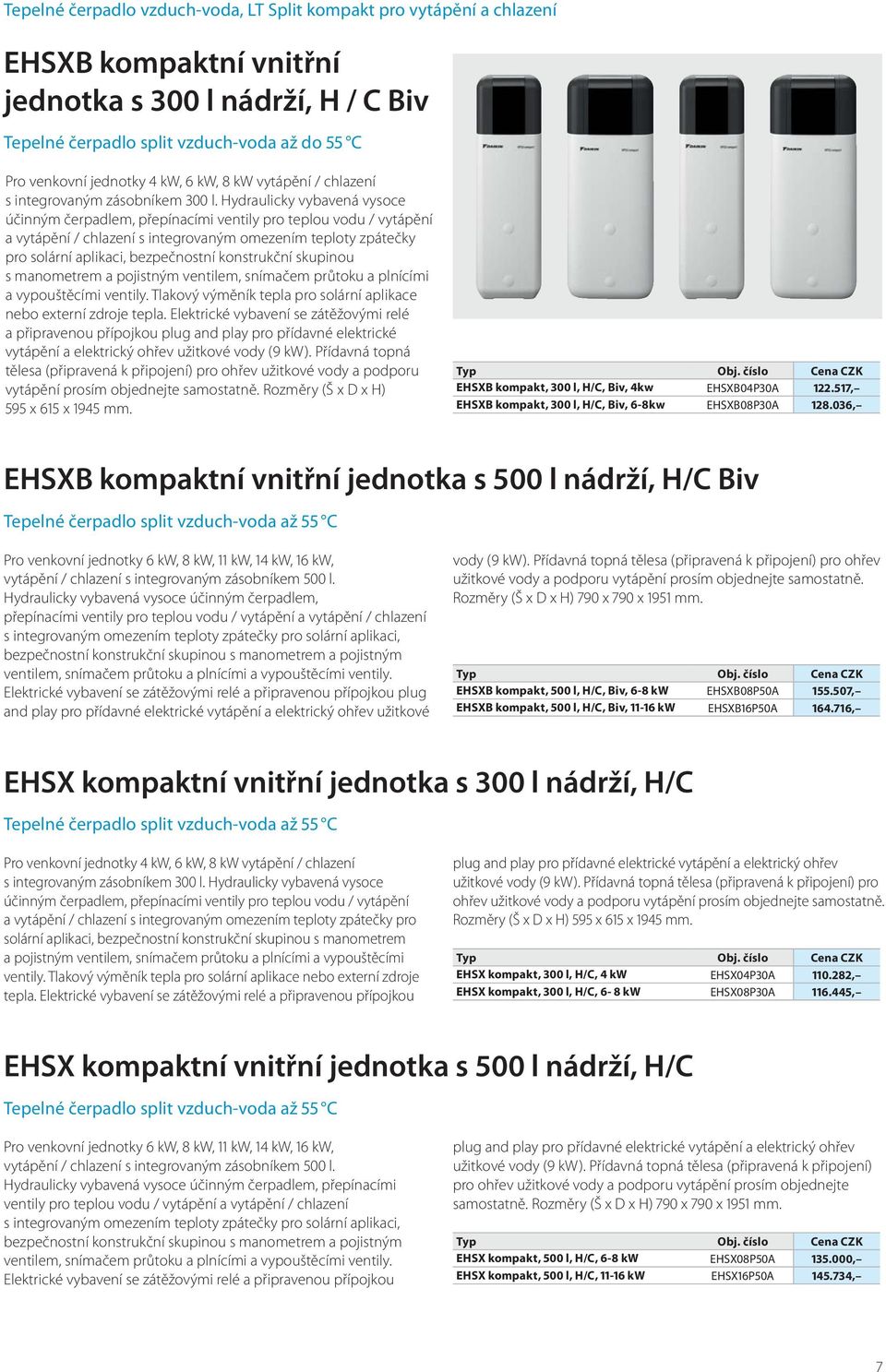

7 Tepelné čerpadlo vzduch-voda, LT Split kompakt pro vytápění a chlazení EHSXB kompaktní vnitřní jednotka s 300 l nádrží, H / C Biv Tepelné čerpadlo split vzduch-voda až do 55 C Pro venkovní jednotky 4 kw, 6 kw, 8 kw vytápění / chlazení s integrovaným zásobníkem 300 l. Hydraulicky vybavená vysoce účinným čerpadlem, přepínacími ventily pro teplou vodu / vytápění a vytápění / chlazení s integrovaným omezením teploty zpátečky pro solární aplikaci, bezpečnostní konstrukční skupinou s manometrem a pojistným ventilem, snímačem průtoku a plnícími a vypouštěcími ventily. Tlakový výměník tepla pro solární aplikace nebo externí zdroje tepla. Elektrické vybavení se zátěžovými relé a připravenou přípojkou plug and play pro přídavné elektrické vytápění a elektrický ohřev užitkové vody (9 kw). Přídavná topná tělesa (připravená k připojení) pro ohřev užitkové vody a podporu vytápění prosím objednejte samostatně. Rozměry (Š x D x H) 595 x 615 x 1945 mm. Typ Obj. číslo Cena CZK EHSXB kompakt, 300 l, H/C, Biv, 4kw EHSXB04P30A , EHSXB kompakt, 300 l, H/C, Biv, 6-8kw EHSXB08P30A , EHSXB kompaktní vnitřní jednotka s 500 l nádrží, H/C Biv Tepelné čerpadlo split vzduch-voda až 55 C Pro venkovní jednotky 6 kw, 8 kw, 11 kw, 14 kw, 16 kw, vytápění / chlazení s integrovaným zásobníkem 500 l. Hydraulicky vybavená vysoce účinným čerpadlem, přepínacími ventily pro teplou vodu / vytápění a vytápění / chlazení s integrovaným omezením teploty zpátečky pro solární aplikaci, bezpečnostní konstrukční skupinou s manometrem a pojistným ventilem, snímačem průtoku a plnícími a vypouštěcími ventily. Elektrické vybavení se zátěžovými relé a připravenou přípojkou plug and play pro přídavné elektrické vytápění a elektrický ohřev užitkové vody (9 kw). Přídavná topná tělesa (připravená k připojení) pro ohřev užitkové vody a podporu vytápění prosím objednejte samostatně. Rozměry (Š x D x H) 790 x 790 x 1951 mm. Typ Obj. číslo Cena CZK EHSXB kompakt, 500 l, H/C, Biv, 6-8 kw EHSXB08P50A , EHSXB kompakt, 500 l, H/C, Biv, kw EHSXB16P50A , EHSX kompaktní vnitřní jednotka s 300 l nádrží, H/C Tepelné čerpadlo split vzduch-voda až 55 C Pro venkovní jednotky 4 kw, 6 kw, 8 kw vytápění / chlazení s integrovaným zásobníkem 300 l. Hydraulicky vybavená vysoce účinným čerpadlem, přepínacími ventily pro teplou vodu / vytápění a vytápění / chlazení s integrovaným omezením teploty zpátečky pro solární aplikaci, bezpečnostní konstrukční skupinou s manometrem a pojistným ventilem, snímačem průtoku a plnícími a vypouštěcími ventily. Tlakový výměník tepla pro solární aplikace nebo externí zdroje tepla. Elektrické vybavení se zátěžovými relé a připravenou přípojkou plug and play pro přídavné elektrické vytápění a elektrický ohřev užitkové vody (9 kw). Přídavná topná tělesa (připravená k připojení) pro ohřev užitkové vody a podporu vytápění prosím objednejte samostatně. Rozměry (Š x D x H) 595 x 615 x 1945 mm. Typ Obj. číslo Cena CZK EHSX kompakt, 300 l, H/C, 4 kw EHSX04P30A , EHSX kompakt, 300 l, H/C, 6-8 kw EHSX08P30A , EHSX kompaktní vnitřní jednotka s 500 l nádrží, H/C Tepelné čerpadlo split vzduch-voda až 55 C Pro venkovní jednotky 6 kw, 8 kw, 11 kw, 14 kw, 16 kw, vytápění / chlazení s integrovaným zásobníkem 500 l. Hydraulicky vybavená vysoce účinným čerpadlem, přepínacími ventily pro teplou vodu / vytápění a vytápění / chlazení s integrovaným omezením teploty zpátečky pro solární aplikaci, bezpečnostní konstrukční skupinou s manometrem a pojistným ventilem, snímačem průtoku a plnícími a vypouštěcími ventily. Elektrické vybavení se zátěžovými relé a připravenou přípojkou plug and play pro přídavné elektrické vytápění a elektrický ohřev užitkové vody (9 kw). Přídavná topná tělesa (připravená k připojení) pro ohřev užitkové vody a podporu vytápění prosím objednejte samostatně. Rozměry (Š x D x H) 790 x 790 x 1951 mm. Typ Obj. číslo Cena CZK EHSX kompakt, 500 l, H/C, 6-8 kw EHSX08P50A , EHSX kompakt, 500 l, H/C, kw EHSX16P50A , 7

8 Tepelné čerpadlo vzduch-voda, LT Split kompakt pouze pro vytápění EHSHB kompaktní vnitřní jednotka s 300 l nádrží, pouze vytápění Biv Tepelné čerpadlo Split vzduch-voda až 55 C Pro venkovní jednotky 4 kw, 6 kw, 8 kw vytápění s integrovaným zásobníkem 300 l. Hydraulicky vybavená vysoce účinným čerpadlem, přepínacími ventily pro teplou vodu / vytápění a vytápění s integrovaným omezením teploty zpátečky pro solární aplikaci, bezpečnostní konstrukční skupinou s manometrem a pojistným ventilem, snímačem průtoku a plnícími a vypouštěcími ventily. Tlakový výměník tepla pro solární aplikace nebo externí zdroje tepla. Elektrické vybavení se zátěžovými relé a připravenou přípojkou plug and play pro přídavné elektrické vytápění a elektrický ohřev užitkové vody (9 kw). Přídavná topná tělesa (připravená k připojení) pro ohřev užitkové vody a podporu vytápění prosím objednejte samostatně. Rozměry (Š x D x H) 595 x 615 x 1945 mm. Typ Obj. číslo Cena CZK EHSHB kompakt, 300 l, H, Biv, 4kw EHSHB04P30A , EHSHB kompakt, 300 l, H, Biv, 6-8kw EHSHB08P30A , EHSHB kompaktní vnitřní jednotka s 500 l nádrží, pouze vytápění, Biv Tepelné čerpadlo Split vzduch-voda až 55 C Pro venkovní jednotky 6 kw, 8 kw, 11 kw, 14 kw, 16 kw, vytápění s integrovaným zásobníkem 500 l. Hydraulicky vybavená vysoce účinným čerpadlem, přepínacími ventily pro teplou vodu / vytápění a vytápění s integrovaným omezením teploty zpátečky pro solární aplikaci, bezpečnostní konstrukční skupinou s manometrem a pojistným ventilem, snímačem průtoku a plnícími a vypouštěcími ventily. Elektrické vybavení se zátěžovými relé a připravenou přípojkou plug and play pro přídavné elektrické vytápění a elektrický ohřev užitkové vody (9 kw). Přídavná topná tělesa (připravená k připojení) pro ohřev užitkové vody a podporu vytápění prosím objednejte samostatně. Rozměry (Š x D x H) 790 x 790 x 1951 mm. Typ Obj. číslo Cena CZK EHSHB kompakt, 500 l, H, Biv, 6-8 kw EHSHB08P50A , EHSHB kompakt, 500 l, H, Biv, kw EHSHB16P50A , EHSH kompaktní vnitřní jednotka s 300 l nádrží, pouze vytápění Tepelné čerpadlo Split vzduch-voda až 55 C Pro venkovní jednotky 4 kw, 6 kw, 8 kw vytápění s integrovaným zásobníkem 300 l. Hydraulicky vybavená vysoce účinným čerpadlem, přepínacími ventily pro teplou vodu / vytápění a vytápění s integrovaným omezením teploty zpátečky pro solární aplikaci, bezpečnostní konstrukční skupinou s manometrem a pojistným ventilem, snímačem průtoku a plnícími a vypouštěcími ventily. Tlakový výměník tepla pro solární aplikace nebo externí zdroje tepla. Elektrické vybavení se zátěžovými relé a připravenou přípojkou plug and play pro přídavné elektrické vytápění a elektrický ohřev užitkové vody (9 kw). Přídavná topná tělesa (připravená k připojení) pro ohřev užitkové vody a podporu vytápění prosím objednejte samostatně. Rozměry (Š x D x H) 595 x 615 x 1945 mm. Typ Obj. číslo Cena CZK EHSH kompakt, 300 l, H, 4 kw EHSH04P30A , EHSH kompakt, 300 l, H, 6-8 kw EHSH08P30A , EHSH kompaktní vnitřní jednotka s 500 l nádrží, pouze vytápění Tepelné čerpadlo Split vzduch-voda až 55 C Pro venkovní jednotky 6 kw, 8 kw, 11 kw, 14 kw, 16 kw, vytápění s integrovaným zásobníkem 500 l. Hydraulicky vybavená vysoce účinným čerpadlem, přepínacími ventily pro teplou vodu / vytápění a vytápění s integrovaným omezením teploty zpátečky pro solární aplikaci, bezpečnostní konstrukční skupinou s manometrem a pojistným ventilem, snímačem průtoku a plnícími a vypouštěcími ventily. Elektrické vybavení se zátěžovými relé a připravenou přípojkou plug and play pro přídavné elektrické vytápění a elektrický ohřev užitkové vody (9 kw). Přídavná topná tělesa (připravená k připojení) pro ohřev užitkové vody a podporu vytápění prosím objednejte samostatně. Rozměry (Š x D x H) 790 x 790 x 1951 mm. Typ Obj. číslo Cena CZK EHSH kompakt, 500 l, H, 6-8 kw EHSH08P50A , EHSH kompakt, 500 l, H, kw EHSH16P50A , 8

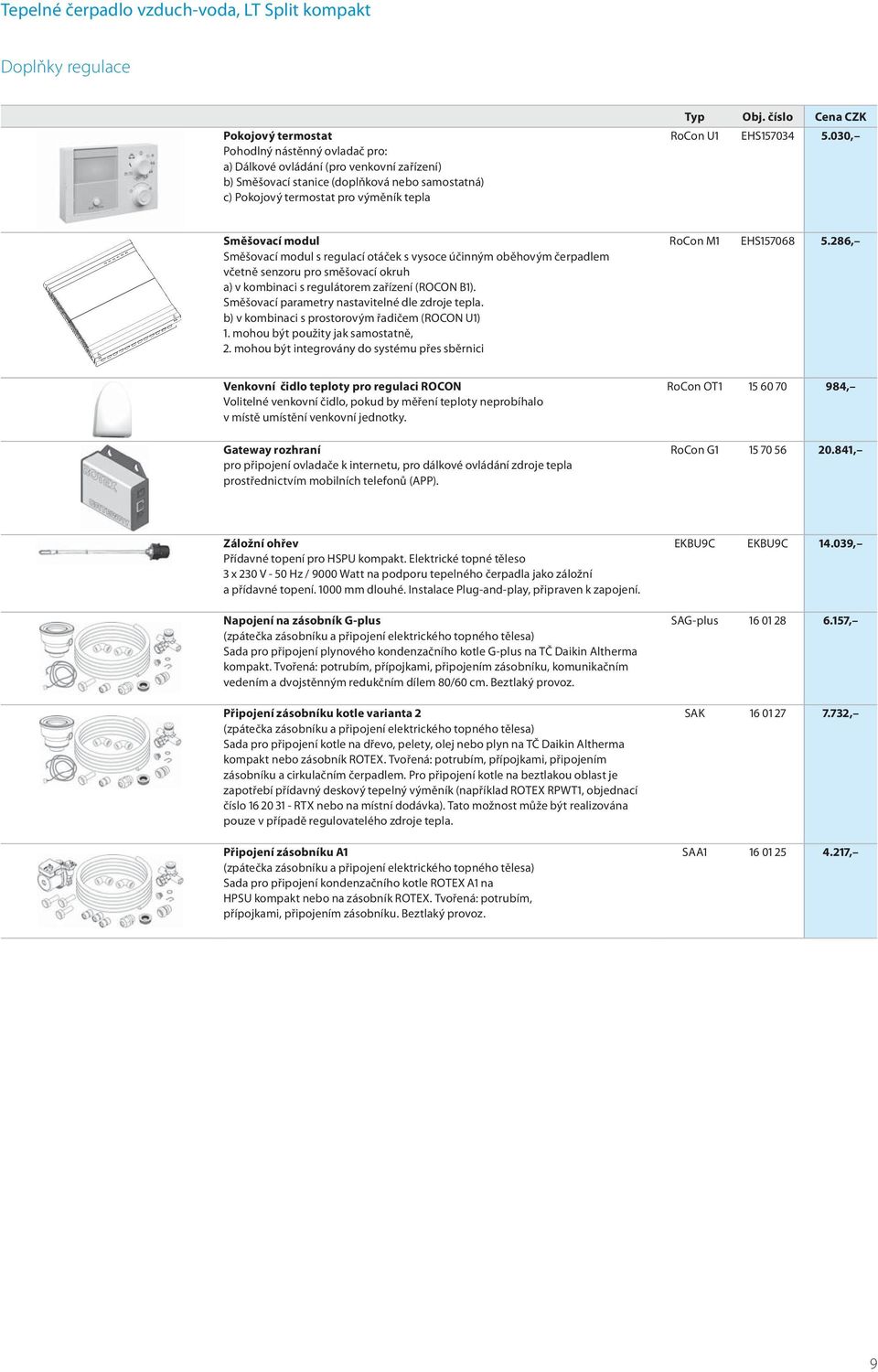

9 Tepelné čerpadlo vzduch-voda, LT Split kompakt Doplňky regulace Pokojový termostat Pohodlný nástěnný ovladač pro: a) Dálkové ovládání (pro venkovní zařízení) b) Směšovací stanice (doplňková nebo samostatná) c) Pokojový termostat pro výměník tepla Typ Obj. číslo Cena CZK RoCon U1 EHS , Směšovací modul Směšovací modul s regulací otáček s vysoce účinným oběhovým čerpadlem včetně senzoru pro směšovací okruh a) v kombinaci s regulátorem zařízení (ROCON B1). Směšovací parametry nastavitelné dle zdroje tepla. b) v kombinaci s prostorovým řadičem (ROCON U1) 1. mohou být použity jak samostatně, 2. mohou být integrovány do systému přes sběrnici RoCon M1 EHS , Venkovní čidlo teploty pro regulaci ROCON Volitelné venkovní čidlo, pokud by měření teploty neprobíhalo v místě umístění venkovní jednotky. Gateway rozhraní pro připojení ovladače k internetu, pro dálkové ovládání zdroje tepla prostřednictvím mobilních telefonů (APP). RoCon OT , RoCon G , Záložní ohřev Přídavné topení pro HSPU kompakt. Elektrické topné těleso 3 x 230 V - 50 Hz / 9000 Watt na podporu tepelného čerpadla jako záložní a přídavné topení mm dlouhé. Instalace Plug-and-play, připraven k zapojení. Napojení na zásobník G-plus (zpátečka zásobníku a připojení elektrického topného tělesa) Sada pro připojení plynového kondenzačního kotle G-plus na TČ Daikin Altherma kompakt. Tvořená: potrubím, přípojkami, připojením zásobníku, komunikačním vedením a dvojstěnným redukčním dílem 80/60 cm. Beztlaký provoz. Připojení zásobníku kotle varianta 2 (zpátečka zásobníku a připojení elektrického topného tělesa) Sada pro připojení kotle na dřevo, pelety, olej nebo plyn na TČ Daikin Altherma kompakt nebo zásobník ROTEX. Tvořená: potrubím, přípojkami, připojením zásobníku a cirkulačním čerpadlem. Pro připojení kotle na beztlakou oblast je zapotřebí přídavný deskový tepelný výměník (například ROTEX RPWT1, objednací číslo RTX nebo na místní dodávka). Tato možnost může být realizována pouze v případě regulovatelého zdroje tepla. Připojení zásobníku A1 (zpátečka zásobníku a připojení elektrického topného tělesa) Sada pro připojení kondenzačního kotle ROTEX A1 na HPSU kompakt nebo na zásobník ROTEX. Tvořená: potrubím, přípojkami, připojením zásobníku. Beztlaký provoz. EKBU9C EKBU9C , SAG-plus , SAK , SAA , 9

10 Tepelné čerpadlo vzduch-voda, LT Split kompakt Doplňky Cirkulační brzda Pro zamezení gravitační cirkulace ve vodních okruzích Sanicube s Drain-Back, 2 ks, Vhodná až do 95 C, pro instalaci v jakékoliv nádrži na straně výměníku tepla, kromě tlakového solárního výměníku tepla Hydraulický rozdělovač DN 125 pro nízkoteplotní TČ a vysokoteplotní TČ Skádá se z trubky DN 125 rozdělenou do čtyř zón (využívající perforované disky, délka cca 1550 mm), vybaven osmi napojeními na topný okruh. Maximální povolený provozní tlak: 6 barů, maximální povolená teplota: 110 C. Typ Obj. číslo Cena CZK SKB , HWC , Tepelná izolace pro hydraulický rozdělovač Tepelná izolace dle EnEV, skládající se z 60 mm PUR pěny v plechovém plášti. WHWC , Směšovač pro všechny tepelné generátory Pro smíšený topný okruh. Připravená přípojka plug in, s tepelnou izolací, s vysoce účinným tlakovým oběhovým čerpadlem, motorovým směšovačem, uzavíracími ventily a ukazatelem teploty. MK , Směšovač pro všechny tepelné generátory Pro smíšený topný okruh. Připravená přípojka plug in, s tepelnou izolací, s vysoce účinným PWM oběhovým čerpadlem, motorovým směšovačem, uzavíracími ventily a ukazatelem teploty. MK , Sada pro směšovač skupiny MK1 / MK2 1 "vnitřní závit x 1 ½" ploché těsnění. Magnetický filtr Kompaktní oddělovač nečistot s drenážním uzávěrem a tepelnou izolací. Vstup G1-IG, výstup G1-IG. VMK , SAS , Blokace hořáku Pro RPS2, RPS3, RPS3 M, RPS3 25 M. BSKK RTX 667, 10

11 11

12 Vytápění Daikin Altherma nízkoteplotní tepelné čerpadlo nástěnná verze European Quality Label for Heat Pumps check the validity of this label at Split systém, skládající se z vekovní a vnitřní jednotky Pro ohřev vody, vytápění a chlazení Maximální výstupní teplota 55 C Rozsah výkonů od 4 do 16 kw Regulace výkonu invertorová technologie Pro kombinaci se solárem a systémem zásobníku ROTEX HybridCube 12

13 Tepelné čerpadlo vzduch-voda, nízkoteplotní splitová nástěnná jednotka, tři fáze 400V Nízkoteplotní tepelné čerpadlo split až do 55 C Daikin Altherma LT split, nástěnná vnitřní jednotka Pro venkovní jednotky v rozsahu 4-16 kw. Vybavena veškerou hydraulikou - vysoce účinným oběhovým čerpadlem, expanzní nádobou, bezpečnostními prvky pojistným ventilem a manometrem, snímačem průtoku a plnícími a vypouštěcími ventily. Uživatelské rozhraní není integrováno. EKRUCBL* je nutný pro provoz systému. Prosím objednejte separátně dle jazykové skupiny. Rozměry (Š x D x H) 502 x 361x 922 mm. Pouze vytápění: EHBH 4 kw vnitřní jednotka s 3 kw záložním ohřevem 1~230 V pro 4 kw venkovní jednotku. (4 kw k dispozici jako 1~ 230 V) EHBH 8 kw vnitřní jednotka s 9 kw záložním ohřevem 3~400 V pro 6 8 kw venkovní jednotku. EHBH 11 kw vnitřní jednotka s 9 kw záložním ohřevem 3~400 V pro 11 kw venkovní jednotku. EHBH 16 kw vnitřní jednotka s 9 kw záložním ohřevem 3~400 V pro kw venkovní jednotku. Vytápění a chlazení: EHBX 4 kw vnitřní jednotka s 3 kw záložním ohřevem 1~230 V pro 4 kw venkovní jednotku. (4 kw k dispozici jako 1~ 230 V) EHBX 8 kw vnitřní jednotka s 9 kw záložním ohřevem 3~400 V pro 6 8 kw venkovní jednotku. EHBX 11 kw vnitřní jednotka s 9 kw záložním ohřevem 3~400 V pro 11 kw venkovní jednotku. EHBX 16 kw vnitřní jednotka s 9 kw záložním ohřevem 3~400 V pro kw venkovní jednotku. Typ / Obj. číslo EHBH04CB3V EHBH08CB9W EHBH11CB9W EHBH16CB9W EHBX04CB3V EHBX08CB9W EHBX11CB9W EHBX16CB9W Cena CZK , , , , , , , , Doplňky Uživatelské rozhraní jako dálkové ovládání tepelného čerpadla vzduch-voda, včetně funkcí pokojového termostatu. Maximálně dvě řídicí a zobrazovací jednotky. Jazyky: němčina, francouzština, italština, nizozemština Jazyky: angličtina, švédština, norština, finština Jazyky: angličtina, španělština, řečtina, portugalština Jazyky: angličtina, turečtina, polština, rumunština Jazyky: němčina, čeština, slovenština, slovinština Jazyky: angličtina, chorvatština, maďarština, bulharština Jazyky: angličtina, němčina, ruština, dánština Typ / Obj. číslo EKRUCBL1 EKRUCBL2 EKRUCBL3 EKRUCBL4 EKRUCBL5 EKRUCBL6 EKRUCBL7 Cena CZK Dálkové pokojové čidlo Měření teploty dálkově z uživatelského rozhraní. Ve výchozím nastavení je vnitřní čidlo a uživatelské rozhraní použito jako čidlo teploty v místnosti. Vnitřní senzor může být instalován pro měření pokojové teploty na jiném místě. KRCS , Možnost 1: kabelový pokojový termostat EKRTWA , Možnost 2: Bezdrátový pokojový termostat EKRTR 6.713, Podlahový snímač teploty EKRTETS 516, 13

14 Tepelné čerpadlo vzduch-voda, nízkoteplotní splitová nástěnná jednotka, jedna fáze 230 V Nízkoteplotní tepelné čerpadlo split až do 55 C Daikin Altherma LT Split nástěnná vnitřní jednotka Pro venkovní jednotky v rozsahu 4-16 kw. Vybavena veškerou hydraulikou - vysoce účinným oběhovým čerpadlem, expanzní nádobou, bezpečnostními prvky pojistným ventilem a manometrem, snímačem průtoku a plnícími a vypouštěcími ventily. Uživatelské rozhraní není integrováno. EKRUCBL* je nutný pro provoz systému. Prosím objednejte separátně dle jazykové skupiny. Rozměry (Š x D x H) 502 x 361x 922 mm. Pouze vytápění: EHBH 4 kw vnitřní jednotka s 3 kw záložním ohřevem 1~230 V pro 4 kw venkovní jednotku. EHBH 8 kw vnitřní jednotka s 3 kw záložním ohřevem 1~230 V pro 6 8 kw venkovní jednotku. EHBH 11 kw vnitřní jednotka s 3 kw záložním ohřevem 1~230 V pro 11 kw venkovní jednotku. EHBH 16 kw vnitřní jednotka s 3 kw záložním ohřevem 1~230 V pro kw venkovní jednotku. Vytápění a chlazení: EHBX 4 kw vnitřní jednotka s 3 kw záložním ohřevem 1~230 V pro 4 kw venkovní jednotku. EHBX 8 kw vnitřní jednotka s 3 kw záložním ohřevem 1~230 V pro 6 8 kw venkovní jednotku. EHBX 11 kw vnitřní jednotka s 3 kw záložním ohřevem 1~230 V pro 11 kw venkovní jednotku. EHBX 16 kw vnitřní jednotka s 3 kw záložním ohřevem 1~230 V pro kw venkovní jednotku. Typ / Obj. číslo EHBH04CB3V EHBH08CB3V EHBH11CB3V EHBH16CB3V EHBX04CB3V EHBX08CB3V EHBX11CB3V EHBX16CB3V Cena CZK , , , , , , , , Příslušenství Uživatelské rozhraní jako dálkové ovládání tepelného čerpadla vzduch-voda, včetně funkcí pokojového termostatu. Maximálně dvě řídicí a zobrazovací jednotky. Jazyky: němčina, francouzština, italština, nizozemština Jazyky: angličtina, švédština, norština, finština Jazyky: angličtina, španělština, řečtina, portugalština Jazyky: angličtina, turečtina, polština, rumunština Jazyky: němčina, čeština, slovenština, slovinština Jazyky: angličtina, chorvatština, maďarština, bulharština Jazyky: angličtina, němčina, ruština, dánština Typ / Obj. číslo EKRUCBL1 EKRUCBL2 EKRUCBL3 EKRUCBL4 EKRUCBL5 EKRUCBL6 EKRUCBL7 Cena CZK Dálkové pokojové čidlo Měření teploty dálkově z uživatelského rozhraní. Ve výchozím nastavení je vnitřní čidlo a uživatelské rozhraní použito jako čidlo teploty v místnosti. Vnitřní senzor může být instalován pro měření pokojové teploty na jiném místě. KRCS , Možnost 1: kabelový pokojový termostat EKRTWA 3.938, Možnost 2: bezdrátový pokojový termostat EKRTR 6.713, Podlahový snímač teploty EKRTETS 516, 14

15 Tepelné čerpadlo vzduch-voda, LT Split nástěnné jednotky Příslušenství E-Pac LT sada Napojení jednotky TČ na zásobník HybridCube (300 l, 500 l). Zahrnuje trojcestný ventil, připojovací kabel a čidlo do zásobníku. Potřebné při kombinaci nástěnné vnitřní jednotky a zásobníku HybridCube. V případě potřeby prosím objednejte záložní ohřev separátně. Typ Obj. číslo Cena CZK EP LT 3H (pro 300 l HYC, HPSU vytápění/vytápění a chlazení) EP LT 5H (pro 500 l HYC, HPSU pouze vytápění) EP LT 5X (pro 500 l HYC, HPSU vytápění a chlazení) DVCPLT3H / X DVCPLT5H DVCPLT5X , , , Přídavný ohřev pro nástěnné jednotky LT v kombinaci se zásobníkem HybridCube. Elektrický záložní ohřev 230 V -50 Hz / 3000 Wattů pro podporu tepelného čerpadlo, délka 900 mm. EKBH3S EKBH3S 9.803, Čidlo do zásobníku pro Daikin Altherma LT Pokud není použit E-Pac a tepelné čerpadlo je přímo napojeno na zásobník. 3-cestný přepínací ventil 3 cestný ventil s motorem 240V, přepínací čas 6 sec. s kabelem dlouhým 2 m. SF LT , 3-W SV , Set pro napojení neoriginálního zásobníku obsahuje trojcestný ventil, stykač pro spuštění přídavného ohřevu max. 3 kw, pojistky a teplotní čidlo Digitální I/O PCB Komunikace pro nízkoteplotní nástěnnou Daikin Altherma a vysokoteplotní Daikin Althermu. EKUMBPART EKUMBPART 6.792, pro komunikace se Solarisem je nutný SOL-PAC LT/HT EKRP1HBA EKRP1HBA 4.144, Blokace hořáku Pro RPS2, RPS3, RPS3 M, RPS3 25 M. BSKK RTX 667, Sada vaničky na kondenzát pro vnitřní jednotku EKHBDPC2 EKHBDPC , Limitace teploty zpátečky Omezení teploty zpátečky max. na 55 C. Komponent potřebný při připojení Daikin Altherma LT nástěnné na solární systém. Nutné vybrat dle dimenze potrubí a průtoku. RLB 300 s 1" závitem a Kvs 3.2 (pouze 6 8 kw HPSU) RLB 500 se 11/4" závitem a Kvs 9 (6 16 kw HPSU) PC kabel pro konfiguraci ovladače TČ Pro Daikin Altherma nízkoteplotní, geotermální a Hybrid Rotex Vzdálený senzor teploty pro venkovní jednotku Vzdálené měření okolní teploty z venkovní jednotky Karta požadavků (4-8 kw) Omezení spotřeby energie se 4 digitálními vstupy na hydroboxu Karta požadavků (11-16 kw) Omezení spotřeby energie přes venkovní jednotku Elektroměr Jednofázový elektroměr Elektroměr Třífázový elektroměr RLB 300 RLB , 3.796, EKPCCAB3 EKPCCAB3 *8.407, EKRSC1 EKRSC , EKRP1AHT EKRP1AHT 4.158, KRP58M51 KRP58M , K.ELECMETV K.ELECMETV 4.962, K.ELECMETW K.ELECMETW , * Dodací lhůty na vyžádání. 15

16 Tepelné čerpadlo vzduch-voda, LT Split nástěnná jednotka Příslušenství Obtokový ventil Obtokový ventil DN 20 nebo DN 25 s úhlovou šroubovací přípojkou. Díl potřebný pro připojení systému tepelného čerpadla Daikin Altherma LT s výjimkou Daikin Altherma LT kompakt pro zajištění minimálního průtočného množství vnitřní jednotky. Typ Obj. číslo Cena CZK UESV 20 UESV , 3.205, Hydraulický rozdělovač DN 125 pro nízkoteplotní TČ a vysokoteplotní TČ Skádá se z trubky DN 125 rozdělenou do čtyř zón (využívající perforované disky, délka cca 1550 mm), vybaven osmi napojeními na topný okruh. Maximální povolený provozní tlak: 6 barů, maximální povolená teplota: 110 C. HWC , Tepelná izolace pro hydraulický rozdělovač Tepelná izolace dle EnEV, skládající se z 60 mm PUR pěny v plechovém plášti. WHWC , Magnetický filtr Kompaktní oddělovač nečistot s drenážním uzávěrem a tepelnou izolací. Vstup G1-IG, výstup G1-IG. SAS , 16

17 17

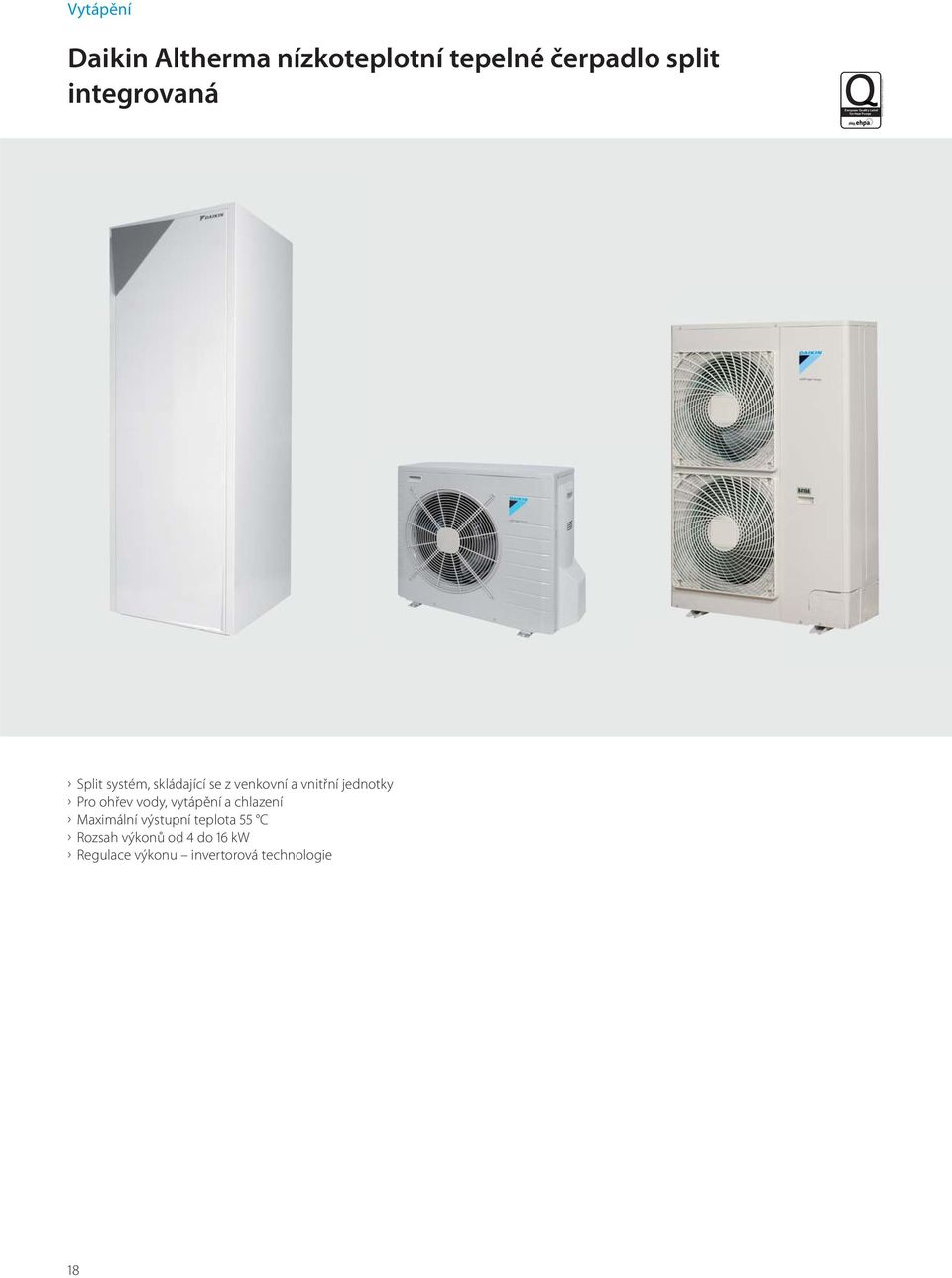

18 Vytápění Daikin Altherma nízkoteplotní tepelné čerpadlo split integrovaná European Quality Label for Heat Pumps check the validity of this label at Split systém, skládající se z venkovní a vnitřní jednotky Pro ohřev vody, vytápění a chlazení Maximální výstupní teplota 55 C Rozsah výkonů od 4 do 16 kw Regulace výkonu invertorová technologie 18

19 Tepelné čerpadlo vzduch-voda, LT integrovaná jednotka split, tři fáze 400V (vyjma 4 kw jednotky) Nízkoteplotní tepelné čerpadlo split až do 55 C Daikin Altherma LT split, integrovaná vnitřní jednotka Pro venkovní jednotky v rozsahu 4 16 kw. Vybavena veškerou hydraulikou a zásobníkem TUV (180 l pro 4 kw; 260 l pro 6 16 kw), zahrnuje vysoce účinné oběhové čerpadlo, expanzní nádobu, bezpečnostní prvky pojistný ventil a manometr, snímač průtoku, plnicí a vypouštěcí ventily. Vybavena elektrickým záložním ohřevem 3/6/9 kw. Uživatelské rozhraní není integrováno. EKRUCBL* je nutný pro provoz systému. Prosím objednejte separátně dle jazykové skupiny. Rozměry (Š x D x H) 600 x 728 x 1732 mm. Pouze vytápění: EHVH 4 kw vnitřní jednotka s 180 l zásobníkem na TUV a 3 kw záložním ohřevem 1~230 V pro 4 kw venkovní jednotku. (4 kw k dispozici jako 1~ 230 V) EHVH 8 kw vnitřní jednotka s 260 l zásobníkem na TUV a 9 kw záložním ohřevem 3~400 V pro 6 8 kw venkovní jednotku. EHVH 11 kw vnitřní jednotka s 260 l zásobníkem na TUV a 9 kw záložním ohřevem 3~400 V pro 11 kw venkovní jednotku. EHVH 16 kw vnitřní jednotka s 260 l zásobníkem na TUV a 9 kw záložním ohřevem 3~400 V pro kw venkovní jednotku. Vytápění a chlazení: EHVX 4 kw vnitřní jednotka s 180 l zásobníkem na TUV a 3 kw záložním ohřevem 1~230 V pro 4 kw venkovní jednotku. (4 kw k dispozici jako 1~ 230 V) EHVX 8 kw vnitřní jednotka s 260 l zásobníkem na TUV a 9 kw záložním ohřevem 3~400 V pro 6 8 kw venkovní jednotku. EHVX 11 kw vnitřní jednotka s 260 l zásobníkem na TUV a 9 kw záložním ohřevem 3~400 V pro 11 kw venkovní jednotku. EHVX 16 kw vnitřní jednotka s 260 l zásobníkem na TUV a 9 kw záložním ohřevem 3~400 V pro kw venkovní jednotku. Typ / Obj. číslo EHVH04S18CB3V EHVH08S26CB9W EHVH11S26CB9W EHVH16S26CB9W EHVX04S18CB3V EHVX08S26CB9W EHVX11S26CB9W EHVX16S26CB9W Cena CZK , , , , , , , , Příslušenství Uživatelské rozhraní jako dálkové ovládání tepelného čerpadla vzduch-voda, včetně funkcí pokojového termostatu. Maximálně dvě řídicí a zobrazovací jednotky. Jazyky: němčina, francouzština, italština, nizozemština Jazyky: angličtina, švédština, norština, finština Jazyky: angličtina, španělština, řečtina, portugalština Jazyky: angličtina, turečtina, polština, rumunština Jazyky: němčina, čeština, slovenština, slovinština Jazyky: angličtina, chorvatština, maďarština, bulharština Jazyky: angličtina, němčina, ruština, dánština Typ / Obj. číslo EKRUCBL1 EKRUCBL2 EKRUCBL3 EKRUCBL4 EKRUCBL5 EKRUCBL6 EKRUCBL7 Cena CZK Dálkové pokojové čidlo Měření teploty dálkově z uživatelského rozhraní. Ve výchozím nastavení je vnitřní snímač a uživatelské rozhraní použito jako čidlo teploty v místnosti. Vnitřní senzor může být instalován pro měření pokojové teploty na jiném místě. KRCS , Možnost 1: kabelový pokojový termostat EKRTWA 3.938, Možnost 2: bezdrátový pokojový termostat EKRTR 6.713, Podlahový snímač teploty EKRTETS 516, 19

20 Tepelné čerpadlo vzduch-voda, LT split integrovaná vnitřní jednotka, 1 fáze 230 V Tepelné čerpadlo vzduch-voda split až do 55 C Daikin Altherma LT Split integrovaná vnitřní jednotka Pro venkovní jednotky v rozsahu 4 16 kw. Vybavena veškerou hydraulikou a zásobníkem TUV (180 l pro 4 kw; 260 l pro 6 16 kw), zahrnuje vysoce účinné oběhové čerpadlo, expanzní nádobu, bezpečnostní prvky pojistný ventil a manometr, snímač průtoku, plnicí a vypouštěcí ventily. Vybavena elektrickým záložním ohřevem 3 kw. Uživatelské rozhraní není integrováno. EKRUCBL* je nutný pro provoz systému. Prosím objednejte separátně dle jazykové skupiny. Rozměry (Š x D x H) 600 x 728 x 1732 mm. Pouze vytápění: EHVH 4 kw vnitřní jednotka s 180 l zásobníkem na TUV a 3 kw záložním ohřevem 1~230 V pro 4 kw venkovní jednotku. EHVH 8 kw vnitřní jednotka s 180 l zásobníkem na TUV a 3 kw záložním ohřevem 1~230 V pro 6 8 kw venkovní jednotku. EHVH 11 kw vnitřní jednotka s 180 l zásobníkem na TUV a 3 kw záložním ohřevem 1~230 V pro 11 kw venkovní jednotku. EHVH 16 kw vnitřní jednotka s 180 l zásobníkem na TUV a 3 kw záložním ohřevem 1~230 V pro kw venkovní jednotku. Vytápění a chlazení: EHVX 4 kw vnitřní jednotka s 180 l zásobníkem na TUV a 3 kw záložním ohřevem 1~230 V pro 4 kw venkovní jednotku. EHVX 8 kw vnitřní jednotka s 180 l zásobníkem na TUV a 3 kw záložním ohřevem 1~230 V pro 6 8 kw venkovní jednotku. EHVX 11 kw vnitřní jednotka s 180 l zásobníkem na TUV a 3 kw záložním ohřevem 1~230 V pro 11 kw venkovní jednotku. EHVX 16 kw vnitřní jednotka s 180 l zásobníkem na TUV a 3 kw záložním ohřevem 1~230 V pro kw venkovní jednotku. Typ / Obj. číslo EHVH04S18CB3V EHVH08S18CB3V EHVH11S18CB3V EHVH16S18CB3V EHVX04S18CB3V EHVX08S18CB3V EHVX11S18CB3V EHVX16S18CB3V Cena CZK , , , , , , , , Příslušenství Uživatelské rozhraní jako dálkové ovládání tepelného čerpadla vzduch-voda, včetně funkcí pokojového termostatu. Maximálně dvě řídicí a zobrazovací jednotky. Jazyky: němčina, francouzština, italština, nizozemština Jazyky: angličtina, švédština, norština, finština Jazyky: angličtina, španělština, řečtina, portugalština Jazyky: angličtina, turečtina, polština, rumunština Jazyky: němčina, čeština, slovenština, slovinština Jazyky: angličtina, chorvatština, maďarština, bulharština Jazyky: angličtina, němčina, ruština, dánština Typ / Obj. číslo EKRUCBL1 EKRUCBL2 EKRUCBL3 EKRUCBL4 EKRUCBL5 EKRUCBL6 EKRUCBL7 Cena CZK Dálkové pokojové čidlo Měření teploty dálkově z uživatelského rozhraní. Ve výchozím nastavení je vnitřní snímač a uživatelské rozhraní použito jako čidlo teploty v místnosti. Vnitřní senzor může být instalován pro měření pokojové teploty na jiném místě. KRCS , Možnost 1: kabelový pokojový termostat EKRTWA 3.938, Možnost 2: bezdrátový pokojový termostat EKRTR 6.713, Podlahový snímač teploty EKRTETS 516, 20

21 Tepelné čerpadlo vzduch-voda, LT split integrovaná vnitřní jednotka, dva topné okruhy, 1 fáze 230 V Tepelné čerpadlo vzduch-voda split až do 55 C Daikin Altherma LT Split integrovaná vnitřní jednotka Pro venkovní jednotky 4-16 kw. Hydraulicky vybavená cirkulačním čerpadlem topení s plynulou regulací výkonu, expanzní nádobou, bezpečnostní sestavou s tlakoměrem a pojistným ventilem, snímačem průtoku a plnícími a vypouštěcími ventily, mosazným odlučovačem nečistot. Vybavena elektrickým záložním ohřevem o výkonu 3 kw. Integrovaný zásobník je v objemu 180 l. Uživatelské rozhraní není v ceně, EKRUCBL * je nutné pro provoz systému. Prosím objednejte separátně dle volby jazykové skupiny. Rozměry (Š x D x H) 600 x 728 x 1732 mm. Pouze vytápění: EHVZ 4 kw vnitřní jednotka s 180 l zásobníkem na TUV a 3 kw záložním ohřevem 1~230 V pro 4 kw venkovní jednotku. EHVZ 8 kw vnitřní jednotka s 180 l zásobníkem na TUV a 3 kw záložním ohřevem 1~230 V pro 6 8 kw venkovní jednotku. EHVZ 16 kw vnitřní jednotka s 180 l zásobníkem na TUV a 3 kw záložním ohřevem 1~230 V pro kw venkovní jednotku. Typ / Obj. číslo EHVZ04S18CB3V EHVZ08S18CB3V EHVZ16S18CB3V Cena CZK , , , Příslušenství Uživatelské rozhraní jako dálkové ovládání tepelného čerpadla vzduch-voda, včetně funkcí pokojového termostatu. Maximálně dvě řídicí a zobrazovací jednotky. Jazyky: němčina, francouzština, italština, nizozemština Jazyky: angličtina, švédština, norština, finština Jazyky: angličtina, španělština, řečtina, portugalština Jazyky: angličtina, turečtina, polština, rumunština Jazyky: němčina, čeština, slovenština, slovinština Jazyky: angličtina, chorvatština, maďarština, bulharština Jazyky: angličtina, němčina, ruština, dánština Typ / Obj. číslo EKRUCBL1 EKRUCBL2 EKRUCBL3 EKRUCBL4 EKRUCBL5 EKRUCBL6 EKRUCBL7 Cena CZK Dálkové pokojové čidlo Měření teploty dálkově z uživatelského rozhraní. Ve výchozím nastavení je vnitřní snímač a uživatelské rozhraní použito jako čidlo teploty v místnosti. Vnitřní senzor může být instalován pro měření pokojové teploty na jiném místě. KRCS , Možnost 1: kabelový pokojový termostat EKRTWA 3.938, Možnost 2: bezdrátový pokojový termostat EKRTR 6.713, Podlahový snímač teploty EKRTETS 516, 21

22 Venkovní jednotka tepelného čerpadla vzduch-voda pro vnitřní nízkoteplotní nástěnnou jednotku, integrovanou jednotku a kompaktní vnitřní jednotku Tepelné čerpadlo vzduch-voda split až do 55 C Daikin Altherma nízkoteplotní venkovní jednotka 4 8 kw (Vytápění a chlazení) Venkovní jednotka split s invertorovým tepelným čerpadlem v provedení jako kompresorová/kondenzační jednotka s invertorovým řízením. Venkovní jednotka z galvanizovaného ocelového plechu, odolného proti povětrnostním vlivům, opatřeným základním nátěrem, vrstvou syntetické pryskyřice a práškového laku. Provoz zařízení až do -25 C. Rozměry 825 x 300 x 735 mm. Daikin Altherma LT 4 kw venkovní jednotka 1~230 V Daikin Altherma LT 6 kw venkovní jednotka 1~230 V Daikin Altherma LT 8 kw venkovní jednotka 1~230 V Daikin Altherma nízkoteplotní venkovní jednotka kw (Vytápění a chlazení) Venkovní jednotka split s invertorovým tepelným čerpadlem v provedení jako kompresorová/kondenzační jednotka s invertorovým řízením. Venkovní jednotka z galvanizovaného ocelového plechu, odolného proti povětrnostním vlivům, opatřeným základním nátěrem, vrstvou syntetické pryskyřice a práškového laku. Provoz zařízení až do -25 C. Rozměry 900 x 320 x 1345 mm. Daikin Altherma LT 11 kw venkovní jednotka 3~400 V Daikin Altherma LT 14 kw venkovní jednotka 3~400 V Daikin Altherma LT 16 kw venkovní jednotka 3~400 V Daikin Altherma LT 11 kw venkovní jednotka1~230 V Daikin Altherma LT 14 kw venkovní jednotka 1~230 V Daikin Altherma LT 16 kw venkovní jednotka 1~230 V Typ / Obj. číslo ERLQ004CV3 ERLQ006CV3 ERLQ008CV3 ERLQ011CW1 ERLQ014CW1 ERLQ016CW1 ERLQ011CV3 ERLQ014CV3 ERLQ016CV3 Cena CZK , , , , , , , , , Doplňky Nástěnná konzole Nástěnná konzole pro montáž venkovní jednotky, zahrnující gumové silentbloky pro zajištění zvukové izolace. Nástěnný držák venkovních jednotek 4-8 kw Nástěnný držák venkovních jednotek kw Volně stojící konzole Volitelná pro montáž venkovní jednotky zahrnující gumové silentbloky pro zajištění zvukové izolace Rozměry 4-8 kw (V x Š x H) 62 x 30 x 30 cm, hmotnost 6,5 kg Rozměry kw (V x Š x H) 66 x 40 x 30 cm, hmotnost 7,5 kg Stojící držák pro venkovní jednotky 4 8 kw Stojící držák pro venkovní jednotky kw Montážní nohy, pro venkovní jednotky 4-8 kw, Výška 10 cm doporučeno pro použití s WKS 1 Typ Obj. číslo Cena CZK WKS 1 WKS 2 SKS 4-8 SKS , 5.173, , , EKFT008CA EKFT008CA 3.112, Vanička pro odvod kondenzátu 4 8 kw venkovní jednotku Centrální vanička pro sběr a odstranění vody. Topný kabel pro vaničku odvodu kondenzátu pro 4 8 kw venkovní jednotku Topný kabel pro vaničku kondenzátu pro předcházení hromadění ledu EKDP008C EKDP008C 4.997, EKDPH008C EKDPH008C 7.555, Příslušenství Rozměr trubky Délka Obj. číslo Cena CZK Tepelně izolovaná měděná trubka chladicího média. Tepelná izolace trubky chladicího média splňuje třídu Euro E (požární vlastnosti / třída konstrukčního materiálu) podle DIN EN Izolovaná měď Izolovaná měď Izolovaná měď Izolovaná měď Izolovaná měď Izolovaná měď 1 / 4" 1 / 4" 3 / 8" 3 / 8" 5 / 8" 5 / 8" 12 m 25 m 12 m 25 m 12 m 25 m , 3.261, 2.193, 4.555, 4.302, 8.969, 22

23 23

24 Vytápění Daikin Altherma vysokoteplotní tepelné čerpadlo Systém split tvořený venkovní a vnitřní jednotkou Pro vytápění a teplou vodu Teplota výstupní vody až 80 C Výkon 11 až 16 kw Regulace výkonu invertorová technologie Pro kombinaci se solárním systémem a systémem energetického zásobníku ROTEX HybridCube 24

25 Tepelné čerpadlo vzduch-voda, Daikin Altherma vysokoteplotní Tepelné čerpadlo vzduch-voda split až do 80 C Daikin Altherma HT Split vnitřní jednotka Pro venkovní jednotku 11, 14 a 16 kw (Vytápění) Hydraulicky vybavená cirkulačním čerpadlem vytápění s plynulou regulací výkonu, expanzní nádobou, bezpečnostní sestavou s tlakoměrem a pojistným ventilem, snímačem průtoku a plnícími a vypouštěcími ventily, mosazným odlučovačem nečistot. Včetně externího uživatelského rozhraní, které může být použito jako pokojový termostat. Rozměry (Š x D x H) 600 x 695 x 705 mm. Daikin Altherma HT 11 kw vnitřní jednotka 3~400V Daikin Altherma HT 14 kw vnitřní jednotka 3~400V Daikin Altherma HT 16 kw vnitřní jednotka 3~400V Daikin Altherma HT 11 kw vnitřní jednotka 1~230V Daikin Altherma HT 14 kw vnitřní jednotka 1~230V Daikin Altherma HT 16 kw vnitřní jednotka 1~230V Typ / Obj. číslo EKHBRD011ADY1 EKHBRD014ADY1 EKHBRD016ADY1 EKHBRD011ADV1 EKHBRD014ADV1 EKHBRD016ADV1 Cena CZK , , , , , , Příslušenství Přídavné vytápění Daikin Altherma Přídavné elektrické topné těleso 230/400 V-50Hz / 6000 W pro Daikin Altherma HT nástěnnou montáž. Obsahuje přídavné topné těleso se snímačem proudění, odvzdušňovacím ventilem, nadproudovou pojistkou a kabelovou průchodkou. Pro připojení na Daikin Altherma HT je zapotřebí komunikační deska EKRP1AHT. Typ Obj. číslo Cena CZK 1-fázová přípojka 3-fázová přípojka EKBUHA6V3 EKBUHA6W1 EKBUHA6V3 EKBUHA6W , , Komunikační deska Nutná pro připojení max. 2 přídavných pokojových termostatů nebo max. 2 přídavných samostatných směšovacích jednotek. Přídavná řídící a zobrazovací jednotka Pro přímou obsluhu systému při použití uživatelského rozhraní tepelného čerpadla jako pokojového termostatu. Může být využita jako druhé rozhraní vedle toho dodaného s vnitřní jednotkou. EKRP1AHT EKRP1AHT 4.158, EKRUAHTB EKRUAHTB *6.177, Sada E-Pac HT Sada pro montáž na energetický zásobník HybridCube (300/500 l). Obsahuje trojcestný přepínací ventil, připojovací kabel a čidlo zásobníku. Je nutná pro připojení energetického zásobníku HybridCube na Daikin Altherma HT. EP HT 3H (pro 300 l HYC) EP HT 5H (pro 500 l HYC) Digital I/O PCB Komunikační jednotka pro Daikin Altherma nástěnné jednotky, Daikin Altherma HT a další možnosti použití např. status a poruchový stav. EP HT 3H EP HT 5H , 7.394, Pro komunikaci s SOLARIS objednejte SOL-PAC LT / HT EKRP1HBA EKRP1HBA 4.144, Připojovací kabel blokovacího kontaktu hořáku Pro RPS2, RPS3, EPS3 M, RPS3 25 M. BSKK RTX 667, 3-cestný přepínací ventil Trojcestný přepínací ventil s 1 zásuvnou přípojkou s motorovým pohonem 240 V, přepínací čas 6 sekund, včetně 2 m propojovacího kabelu. 3-W SV , 25

26 Tepelné čerpadlo vzduch-voda, Daikin Altherma vysokoteplotní Příslušenství Hydraulický rozdělovač DN 125 Skádá se z trubky DN 125 rozdělenou do čtyř zón (využívající perforované disky, délka cca 1550 mm), vybaven osmi napojeními na topný okruh. Maximální povolený provozní tlak: 6 barů, maximální povolená teplota: 110 C. Typ Obj. číslo Cena CZK HWC , Tepelná izolace pro hydraulický rozdělovač Tepelná izolace dle EnEV, skládající se z 60 mm PUR pěny v plechovém plášti. Magnetický filtr Kompaktní oddělovač nečistot s drenážním uzávěrem a tepelnou izolací. Vstup G1-IG, výstup G1-IG. WHWC , SAS , Tepelné čerpadlo vzduch-voda split až do 80 C Daikin Altherma HT vysokoteplotní (Vytápění) Invertorová venkovní jednotka tepelného čerpadlo split v provedení jako kompresorová/kondenzační jednotka. Venkovní jednotka tvořena galvanizovaným plechem, odolným proti povětrnostním vlivům, opatřeným základním nátěrem, vrstvou syntetické pryskyřice a práškového laku. Pro aplikace s vyššími teplotami až do 80 C. Bez doplňkového elektrického vytápění. Provozní rozsah do -25 C. Rozměry (Š x D x H) 900 x 320 x 1,345 mm. Altherma HT 11 kw venkovní jednotka 3~400 V Altherma HT 14 kw venkovní jednotka 3~400 V Altherma HT 16 kw venkovní jednotka 3~400 V Altherma HT 11 kw venkovní jednotka 1~230 V Altherma HT 14 kw venkovní jednotka 1~230 V Altherma HT 16 kw venkovní jednotka 1~230 V Typ /Obj. číslo ERRQ011AY1 ERRQ014AY1 ERRQ016AY1 ERRQ011AV1 ERRQ014AV1 ERRQ016AV1 Cena CZK , , , , , , Příslušenství pro tepelné čerpadlo vzduch-voda split až do 80 C Nástěnná konzole Nástěnná konzole pro upevnění vnější jednotky, zahrnující gumové silentbloky pro zajištění zvukové izolace. Nástěnný držák venkovních jednotek kw. Volně stojící konzole Volitelný doplněk pro montáž venkovní jednotky, zahrnující gumové silentbloky pro zajištění zvukové izolace. Rozměry kw (V x Š x H) 66 x 40 x 30 cm, Hmotnost 7,5 kg Stojící držák pro venkovní jednotky kw Typ Obj. číslo Cena CZK WKS , SKS , Příslušenství Rozměr trubky Délka Obj. číslo Cena CZK Tepelně izolovaná měděná trubka chladicího média. Tepelná izolace trubky chladicího média splňuje třídu Euro E (požární vlastnosti / třída konstrukčního materiálu) podle DIN EN Izolovaná měď Izolovaná měď Izolovaná měď Izolovaná měď 3 / 8" 3 / 8" 5 / 8" 5 / 8" 12 m 25 m 12 m 25 m , 4.555, 4.302, 8.969, 26

27 Technická data Tepelné čerpadlo vzduch-voda, Daikin Altherma LT kompakt bivalentní EHSH(X)B kompakt (vnitřní jednotka) Daikin Altherma LT kompakt H/C bivalentní (Daikin Altherma LT kompakt H bivalentní) EHSH(X)B kompakt 300l 4 kw EHSHB04P30A (EHSXB04P30A) EHSH(X)B kompakt 300l 6 8 kw EHSHB08P30A (EHSXB08P30A) EHSH(X)B kompakt 500l 6 8 kw EHSHB08P50A (EHSXB08P50A) EHSH(X)B kompakt 500l kw EHSHB16P50A (EHSXB16P50A) Základní data Rozměry (výška x šířka x hloubka) mm 595 x 615 x x 615 x x 790 x x 790 x 1951 Hmotnost kg Provozní rozsah teploty (vytápění) C Min: 15 / Max: 55 Min: 15 / Max: 55 Min: 15 / Max: 55 Min: 15 / Max: 55 Provozní rozsah teploty (chlazení) 1) C Min: 5 / Max: 22 Min: 5 / Max: 22 Min: 5 / Max: 22 Min: 5 / Max: 22 Provozní rozsah teploty (ohřev TV) C Min: 25 / Max: 80 Min: 25 / Max: 80 Min: 25 / Max: 80 Min: 25 / Max: 80 Připojení chladícího potrubí Plynové potrubí " (mm) 5 / 8 (15,9) 5 / 8 (15,9) 5 / 8 (15,9) 5 / 8 (15,9) Kapalinové potrubí " (mm) 1 / 4 (6,4) 1 / 4 (6,4) 1 / 4 (6,4) 3 / 8 (9,5) Parametry k zásobníku Celkový objem zásobníku Litr Max. přípustná teplota vody v zásobníku C Tepelná ztráta při 60 C kwh / 24 h 1,3 1,3 1,4 1,4 Teplá voda Objem pitné vody Litr 27,8 27, Maximální provozní tlak bar Materiál tepelného výměníku teplé pitné vody nerez ocel nerez ocel nerez ocel nerez ocel Plocha tepelného výměníku teplé pitné vody m² 5,8 5,8 6 6 Nabíjecí tepelný výměník zásobníku (nerez ocel) Objem výměníku Litr 13,2 13,2 12,1 17,4 Plocha nabíjecího tepelného výměníku m² 2,7 2,7 2,5 3,5 Solární podpora topení (nerez ocel) Objem výměníku Litr 4,2 4,2 12,5 12,5 Plocha nabíjecího tepelného výměníku m² 0,8 0,8 1,7 1,7 Tepelná výkonová data Objem teplé vody bez dohřívání při odběru 8 l / min / 12 l / min (T KW = 10 C / T WW = 40 C / T SP = 50 C)* Objem teplé vody bez dohřívání při odběru 8 l / min / 12 l / min odběr (Tv = 10 C / T WW = 40 C / T SP = 60 C)* Objem teplé vody bez dohřívání při odběru 8 l / min / 12 l / min odběr (T KW = 10 C / Tv = 40 C / T SP = 65 C)* Dohřívací čas 140 l -> 5820 Wh (odebraný objem vana) Dohřívací čas 90 l -> 3660 Wh (odebraný objem sprcha) Trubkové přípojky Litr 184 / / / 282 (288 / 240)** 324 / 282 (288 / 240)** Litr 282 / / / / 444 Litr 352 / / / / 516 Min Min Teplá a studená voda Palce 1" vnitřní 1" vnitřní 1" vnitřní 1" vnitřní Topná a zpětná přípojka Palce 1" vnější 1" vnější 1" vnější 1" vnější 27

28 Technická data tepelné čerpadlo vzduch-voda, Daikin Altherma LT kompakt EHSH(X) kompakt (vnitřní jednotka) EHSH(X) kompakt 300l 4 kw EHSH04P30A (EHSX04P30A) Daikin Altherma LT kompakt H/C (Daikin Altherma LT kompakt H) EHSH(X) kompakt 300l 6 8 kw EHSH08P30A (EHSX08P30A) EHSH(X) kompakt 500l 6 8 kw EHSH08P50A (EHSX08P50A) EHSH(X) kompakt 500l kw EHSH16P50A (EHSX16P50A) Základní data Rozměry (výška x šířka x hloubka) mm 595 x 615 x x 615 x x 790 x x 790 x 1951 Hmotnost kg Provozní rozsah teploty (vytápění) C Min: 15 / Max: 55 Min: 15 / Max: 55 Min: 15 / Max: 55 Min: 15 / Max: 55 Provozní rozsah teploty (chlazení) 1) C Min: 5 / Max: 22 Min: 5 / Max: 22 Min: 5 / Max: 22 Min: 5 / Max: 22 Provozní rozsah teploty (ohřev TV) C Min: 25 / Max: 80 Min: 25 / Max: 80 Min: 25 / Max: 80 Min: 25 / Max: 80 Připojení chladícího potrubí Plynové potrubí " (mm) 5 / 8 (15,9) 5 / 8 (15,9) 5 / 8 (15,9) 5 / 8 (15,9) Kapalinové potrubí " (mm) 1 / 4 (6,4) 1 / 4 (6,4) 1 / 4 (6,4) 3 / 8 (9,5) Parametry k zásobníku Celkový objem zásobníku Litr Max. přípustná teplota vody v zásobníku C Tepelná ztráta při 60 C kwh / 24 h 1,3 1,3 1,4 1,4 Teplá voda Objem pitné vody Litr 27,8 27, Maximální provozní tlak bar Materiál tepelného výměníku teplé užitkové vody nerez ocel nerez ocel nerez ocel nerez ocel Plocha tepelného výměníku teplé užitkové vody m² 5,8 5,8 6 6 Nabíjecí tepelný výměník zásobníku (nerez ocel) Objem výměníku Litr 13,2 13,2 12,1 17,4 Plocha nabíjecího tepelného výměníku m² 2,7 2,7 2,5 3,5 Solární podpora topení (nerez ocel) Objem výměníku Litr Plocha nabíjecího tepelného výměníku m² Tepelná výkonová data Objem teplé vody bez dohřívání při odběru 8 l / min / 12 l / min odběr (TKW = 10 C / TWW = 40 C / TSP = 50 C)* Objem teplé vody bez dohřívání při odběru 8 l / min / 12 l / min odběr (TKW = 10 C / TWW = 40 C / TSP = 60 C)* Objem teplé vody bez dohřívání při odběru 8 l / min / 12 l / min odběr (TKW = 10 C / TWW = 40 C / TSP = 65 C)* Dohřívací čas 140 l -> 5820 Wh (odebraný objem vana) Dohřívací čas 90 l -> 3660 Wh (odebraný objem sprcha) Trubkové přípojky Litr 184 / / / 318 (328 / 276)** 364 / 318 (328 / 276)** Litr 282 / / / / 494 Litr 352 / / / / 564 Min Min Teplá a studená voda Palce 1" vnitřní 1" vnitřní 1" vnitřní 1" vnitřní Topná a zpětná přípojka Palce 1" vnější 1" vnější 1" vnější 1" vnější * se zcela nabitým tepelným výměníkem, ** zásobník pouze s tepelným čerpadlem bez topného tělesa Dohřívací čas = čas, potřebný pro dohřátí zásobníku teplé vody na teplotu 50 C po odběru specifikovaného množství teplé vody. 1) Pouze pro zařízení vytápění a chlazení 28
