1 NK Návod k obsluze a údržbě Version 1.00 CZ

2 Blahopřejeme Vám k volbě výrobku pro ochranu rostlin od světové jedničky v aplikační technice, firmy HARDI INTERNATIONAL A/S. Spolehlivost a funkčnost tohoto výrobku závisí na Vaší péči. V prvé řadě se proto pečlivě seznamte s tímto návodem k obsluze. Obsahuje nezbytné podstatné informace, týkající se efektivního použití a životnosti tohoto kvalitního výrobku. Jelikož tento návod pokrývá všechny modely, včetně všech typů ramen, dbejte zvýšenou pozornost kapitolám týkajícím se přesné specifikace vašeho stroje. Tento návod k obsluze si pečlivě prostudujte současně s příručkou "Technika postřiku". Ilustrace, technické informace a data jsou správné a platné v době vzniku příručky. HARDI INTERNATIONAL A/S neustále vylepšuje své výrobky a proto si vyhrazuje právo na změny v konstrukci, vlastnostech, příslušenství, specifikaci a pokynům k údržbě kdykoliv bez předchozího upozornění. HARDI INTERNATIONAL A/S nemá žádné závazky ve vztahu ke strojům zakoupených před nebo po výše uvedených změnách. HARDI INTERNATIONAL A/S neodpovídá za možné opomenutí nebo nepřesnosti v této příručce i když bylo provedeno vše pro to, aby příručka byla kompletní a informace v ní správné. Jelikož tento návod pokrývá více modelů, které jsou dostupné v různých zemích, věnujte pozornost částem týkající se vašeho konkrétního modelu. Vydáno a vytištěno v HARDI INTERNATIONAL A/S

3 Obsah 1 - CE Prohlášení o shodě Prohlášení o shodě Bezpečnostní pravidla Bezpečnost obsluhy Obecné informace Popis Obecné informace Výrobní štítky Pravidla provozu na pozemních komunikacích Použití postřikovače Rám Nádrž Postřikový okruh Obecné informace - MANIFOLD systém Čerpadlo Ventily a symboly Zelené ventily - zelené disky = tlakový ventil Černé ventily - černé disky = sací ventil Modré ventily - modré disky = zpětný ventil Elektricky ovládané ventily MANIFOLD (doplňková výbava na přání) Diagram - řídící jednotka BK Diagram - řídící jednotka EVC Řídící jednotka BK řídící jednotka EVC řídící jednotka Filtry Samočistící filtr HARDI FILLER (doplňková výbava) Proplachovací nádrž (doplňková výbava na přání) Ramena Ramena a terminologie Zařízení Schránka Safety locker (doplňková výbava na přání) Stupačka (doplňková výbava na přání) Nastavení systému Obecné informace Skládání postřikovače z kamionu Před uvedením stroje do provozu Hmotnostní vyvážení Mechanické připojení Kloubový hřídel - Bezpečnost obsluhy Kloubový hřídel - instalace Hydraulické systémy Obecné informace Požadavky - traktor (model SB a MB) Ramena Hydraulické zvedání ramen Elektrické připojení Napájení Ovládací skříňky Instalace držáků ovládacích skříněk Zadní světla (doplňková výbava) Postřikový okruh Samočistící filtr - Volba restriktoru Tlumič rázů (pokud je na stroji namontován) TOC. 1

4 Obsah 5 - Ovládání Ramena Bezpečnostní informace Ovládání ramen - ramena SB a MB Postřikový okruh Plnění vodou Plnění otvorem hlavní nádrže Rychlospojka připojení hadice externího plnění (doplňková výbava) Plnění proplachovací nádrže (doplňková výbava na přání) Plnění nádrže na čistou vodu (doplňková výbava na přání) Nastavení řídící jednotky EVC Nastavení řídící jednotky BK Bezpečnostní opatření - přípravky na ochranu rostlin Plnění přípravků nalévacím hrdlem hlavní nádrže Plnění kapalných přípravků pomocí zařízení pro přimíchávání přípravků HARDI FILLER Plnění práškových přípravků pomocí zařízení pro přimíchávání přípravků HARDI FILLER Ovládání řídící jednotky při postřiku Čištění Obecné informace Čištění nádrže a postřikového okruhu Čištění a údržba filtrů Použití proplachovací nádrže a proplachovacích trysek (doplňková výbava na přání) Technické zbytky Technika postřiku - viz. samostatná příručka Doplňková výbava - viz. samostatná příručka Údržba Mazání Obecné informace Doporučené maziva Mazací plán ramen Mazací plán zvedání ramen Servis po 10 hodinách - Sací filtr Servis po 10 hodinách - Samočistící filtr Servis po 10 hodinách - In-Line filtry (doplňková výbava na přání) Servisní intervaly a intervaly údržby Servis po 10 hodinách - Filtry trysek Servis po 10 hodinách - Postřikový okruh Servis po 50 hodinách - Kloubový hřídel Servis po 250 hodinách - Nastavení ramen Servis po 250 hodinách - Hydraulický okruh Servis po 250 hodinách - Hadice a trubky Servis po 1000 hodinách - Kloubový hřídel Občasná údržba Obecné informace Výměna ventilů a membrán čerpadla Výměna/kontrola sedla EVC sekčního ventilu Výměna/kontrola sedla EVC sekčního ventilu Výměna kulového sedla řídící jednotky BK Rozvody ramen a fitinky Nastavení třícestných ventilů Nastavení ramen - obecné informace Výměna bezpečnostních ochranných krytů klubového hřídele Výměna křížových spojů klubového hřídele Uskladnění po sezoně Uskladnění po sezoně Příprava postřikovače před sezonou po zimním uskladnění Náhradní dílny Náhradní dílny TOC. 2

5 Obsah 7 - Hledání chyb Poruchy ovládání Obecné informace Postřikový okruh Mechanické problémy Nouzové ovládání - Postřikový okruh Technická specifikace Rozměry Celkové rozměry - NK Hmotnost - NK Převody jednotek, SI na Imperiální jednoty Specifikace Čerpadlo model 503/ Čerpadlo model 603/ Čerpadlo model 1203/ Čerpadlo model 1303/9, Filtry a trysky Teploty a tlaky Materiály a recyklace Vyřazení postřikovače z provozu Elektrické připojení Zadní světla EVC TOC. 3

6 Obsah TOC. 4

7 1 - Prohlášení o shodě Prohlášení o shodě Výrobce: Importér: HARDI INTERNATIONAL A/S Helgeshøj Allé 38 DK 2630 Taastrup DENMARK prohlašuje, že následující výrobek byl vyroben v souladu s COUNCIL DIRECTIVE z 22 června 1998 o vzájemné přiblížení zákonů členských států o bezpečnosti strojů (98/37/EEC) se speciálním odkazem Přílohy 1 Směrnice o důležitých zdravotních a bezpečnostních požadavcích ve vztahu ke konstrukci a výrobě strojů. byl vyroben ve shodě s opatřením k příslušným COUNCIL DIRECTIVES byl vyroben v souladu s běžnými standardy implementujícími harmonizované standardy v souladu s Article 5 (2) a ostatními příslušnými standardy. Taastrup, Lars Bentsen Product Development Manager HARDI INTERNATIONAL A/S 1.1

8 1 - Prohlášení o shodě 1.2

9 2 - Bezpečnostní pravidla Bezpečnost obsluhy Tento symbol znamená NEBEZPEČÍ. Buďte velmi opatrní, je ohrožena vaše bezpečnost! Tento symbol znamená VAROVÁNÍ. Buďte velmi opatrní, může být ohrožena vaše bezpečnost! Tento symbol znamená POZOR. Vede k lepšímu, jednoduššímu a bezpečnějšímu ovládání postřikovače! Obecné informace Zapamatujte si následující doporučení a bezpečnostní pravidla. Pečlivě si přečtěte tento návod před použitím zařízení. Je nutné, aby si všechny obsluhy zařízení návod přečtou a návodu porozumí. Lokální předpisy mohou vyžadovat certifikaci obsluhy pro obsluhu postřikovače. Dodržujte platné zákony. Noste pracovní oblečení. Po použití a před prováděním servisu vždy umyjte a očistěte stroj. Nikdy neprovádějte opravy nebo servis stroje, pokud je v provozu. Po provedení servisu vždy vyměňte všechny bezpečnostní ochranné zařízení. Při postřikovaní nebo práci se znečištěným vybavením nejezte, nepijte ani nekuřte. Po postřiku vždy proveďte výměnu oblečení a použité pracovní oblečení vyperte. Pokud je použité nářadí kontaminované, pečlivě je vyperte a očistěte. V případě otravy ihned vyhledejte lékařskou pomoc. Nezapomeňte identifikovat použité chemikálie. Zabraňte přístupu dětí k zařízení. Pokud některá část návodu zůstane nejasná, kontaktujte vašeho dealera HARDI pro podrobné vysvětlení před použitím zařízení. Buďte opatrní, abyste při manévrování s postřikovačem a obzvláště při couvání do někoho nebo něčeho nenarazili. Při jízdě v nerovném terénu zpomalte, protože hrozí nebezpečí převrácení stroje. 2.1

10 2 - Bezpečnostní pravidla Zkoušky zařízení během opravy či po opravě provádějte pouze s čistou vodou v nádrži postřikovače. Před Před prováděním servisu vždy odpojte elektrické napájení a odtlakujte okruh stroje. Nepokoušejte se vlézt dovnitř nádrže Nepohybujte se pod žádnou částí postřikovače, pokud není zajištěna. Rameno je zajištěno tehdy, když je umístěno do transportních držáků pro přepravu. Před svařováním elektrickým obloukem na postřikovači nebo traktoru vždy odpojte elektrické napájení tohoto zařízení. Ze stroje a jeho okolí odstraňte všechny výbušné a hořlavé materiály. Nikdy neodpojujte hadice, když je stroj v provozu. Před demontáží vysokotlaké hadice odpojte přívod vody. Externí čistící zařízení nesmí být použito v případě, že by hrozilo poškození důležitých částí stroje jako jsou bezpečnostní zařízení, vysokotlaké hadice, atd. 2.2

11 3 - Popis Obecné informace Výrobní štítky Výrobní štítek stroje umístněný na rámu udává jméno výrobce, model, hmotnost, maximální hmotnost, maximální tlak hydraulického systému. a maximální tlak postřikového okruhu. Pravidla provozu na pozemních komunikacích Při provozu na pozemních komunikacích a ostatních komunikacích kde platí pravidla provozu na pozemních komunikacích týkající se označení a osvětlení vozidla nebo stroje tyto pravidla dodržujte a stroj vybavte potřebným vybavením pro dodržení těchto pravidel. Použití postřikovače Postřikovač společnosti HARDI je určen pro aplikaci chemikálií pro ochranu plodin a tekutých hnojiv. Postřikovač smí být používán pouze pro tyto účely. Použití postřikovače pro jiné účely je zakázáno. Pokud žádný místní zákon nepožaduje, aby postřikovač obsluhoval kvalifikovaný personál, je doporučeno, aby byla obsluha vyškolena ve správné ochraně plodin a bezpečné manipulaci s chemikáliemi pro ochranu plodin, aby nedošlo ke zbytečnému ohrožení obsluhy a okolního prostředí při provádění postřiku. Rám Rám je pevný silný a kompaktní a jeho elektrostatický lak je vysoce odolný proti chemikáliím a povětrnostním podmínkám. Šrouby, matice atd. byly ošetřeny přípravkem DELTA-MAGNI, který zajišťuje jejich odolnost proti korozi. Nádrž Hlavní je nádrž vyrobená z polyethylenu, který je odolný proti nárazu, UV záření a chemikáliím a má účelný tvar bez ostrých rohů pro snadné čištění. Nominální objem: 200, 400, 600 nebo 800 litrů. Plnící otvor je umístněn ve středu nádrže. Sací filtr je umístněn v horní části nádrže. To umožňuje jeho kontrolu i při plné nádrži. Na pravé straně postřikovače může být umístněna stupačka - doplňková výbava na přání. Umožňuje snadný přístup pro plnění, čištění nádrže, atd. Stupačka je doplňková výbava na přání. Nádrž na čistou vodu je doplňková výbava na přání. Proplachovací nádrž je doplňková výbava na přání. HARDI-FILLER je doplňková výbava na přání. 3.1

12 3 - Popis Postřikový okruh Obecné informace - MANIFOLD systém Všechny funkce postřikovače jsou ovládány centrálně umístěnými ventily MANIFOLD, které jsou rozlišeny barevně a piktogramy pro snadnější obsluhu. Modulární systém ventilů usnadňuje přidávání doplňkových výbav na sací i tlakovou stranu. Navíc sací ventil může být osazen zpětným ventilem, který umožňuje lepší vyprázdnění postřikového okruhu před čištěním. Čerpadlo Modely membránových čerpadel 503, 603, 1203 nebo Provedení čerpadla je velmi jednoduché se snadným přístupem k membránám a ventilkům, což zajišťuje, aby se kapalina nedostala do kontaktu s kovovými částmi čerpadla. Ventily a symboly Ventily jsou označeny barevnými disky pod rukojetí ventilů. Symboly odpovídají každé možné použité funkci a jsou umístněny na discích pro snadnou identifikaci a ovládání. Funkce je aktivována otočením rukojeti směrem k požadované funkci. POZOR! Otevírejte ventily pouze používaných funkcí ostatní ventily vždy uzavřete. POZOR! Pokud je ventil MANIFOLD příliš těsný nebo příliš volný (dochází k unikání kapaliny), je nutné ho opravit. Více podrobností naleznete v kapitole Údržba. Zelené ventily - zelené disky = tlakový ventil Do samočistícího filtru/řídící jednotky Do rychloplnícího zařízení Do HARDI FILLERu Do proplachovací trysky Do hlavní nádrže Do čelní nádrže Pro volbu doplňkové výbavy nastavte rukojeť k symbolu požadované funkce a tím je i kapalina nasměrovaná k této funkci místo do samočistícího filtru/řídící jednotky. Pokud je stroj vybaven více, než dvmi ventily, rukojeť musí být nastavena směrem ke zvolené doplňkové funkci. Ostatní rukojeti ventiů musí být nastaveny do polohy O (zavřeno). Ostatní rukojeti ventilů jsou nastaveny do polohy O. Pokud jsou všechny tlakové zelené ventily zavřeny, uvnitř nádrže dojde k otevení pojišťovacího ventilu. 3.2

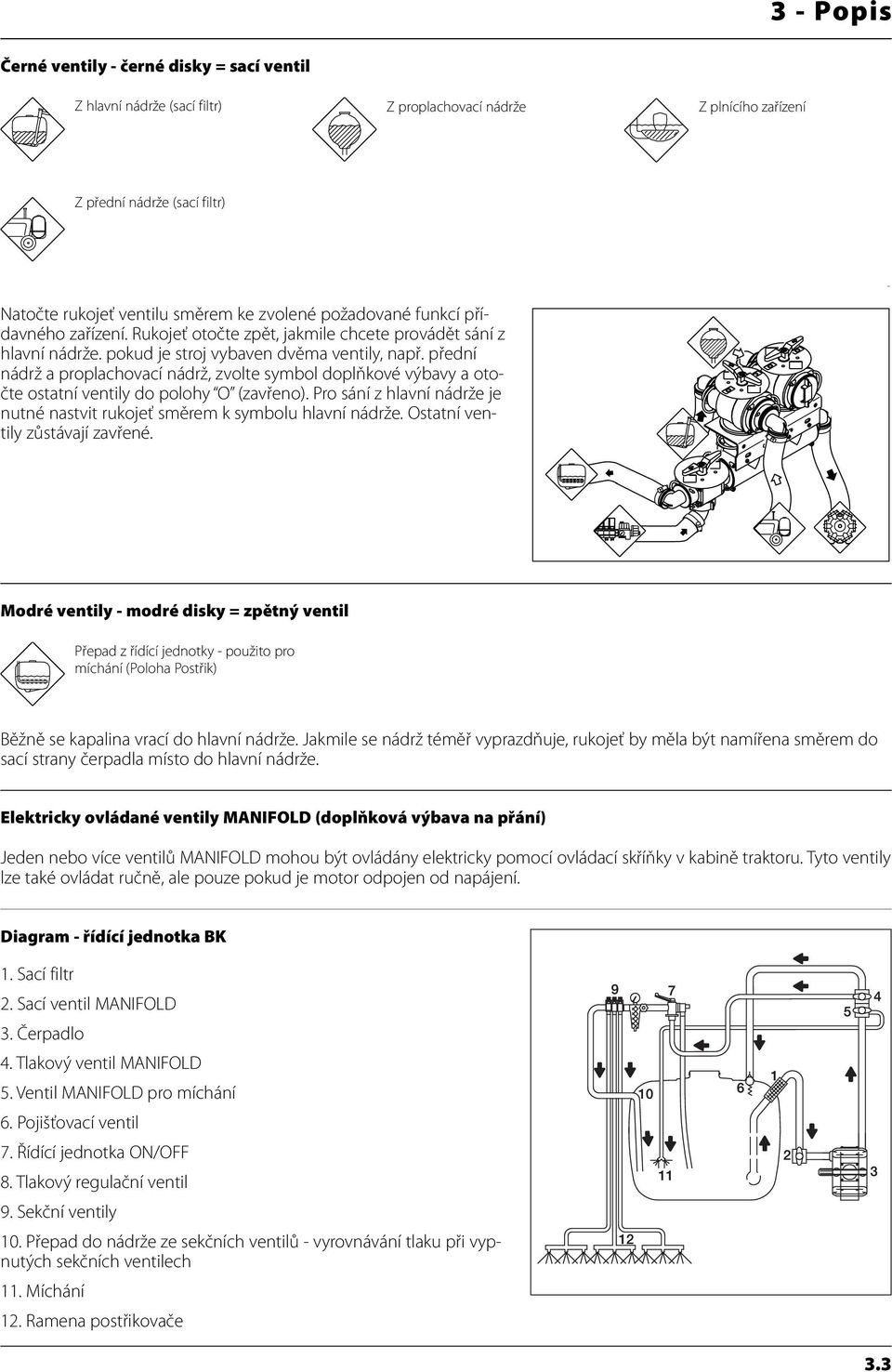

13 3 - Popis Černé ventily - černé disky = sací ventil Z hlavní nádrže (sací filtr) Z proplachovací nádrže Z plnícího zařízení Z přední nádrže (sací filtr) Natočte rukojeť ventilu směrem ke zvolené požadované funkcí přídavného zařízení. Rukojeť otočte zpět, jakmile chcete provádět sání z hlavní nádrže. pokud je stroj vybaven dvěma ventily, např. přední nádrž a proplachovací nádrž, zvolte symbol doplňkové výbavy a otočte ostatní ventily do polohy O (zavřeno). Pro sání z hlavní nádrže je nutné nastvit rukojeť směrem k symbolu hlavní nádrže. Ostatní ventily zůstávají zavřené. Modré ventily - modré disky = zpětný ventil Přepad z řídící jednotky - použito pro míchání (Poloha Postřik) Běžně se kapalina vrací do hlavní nádrže. Jakmile se nádrž téměř vyprazdňuje, rukojeť by měla být namířena směrem do sací strany čerpadla místo do hlavní nádrže. Elektricky ovládané ventily MANIFOLD (doplňková výbava na přání) Jeden nebo více ventilů MANIFOLD mohou být ovládány elektricky pomocí ovládací skříňky v kabině traktoru. Tyto ventily lze také ovládat ručně, ale pouze pokud je motor odpojen od napájení. Diagram - řídící jednotka BK 1. Sací filtr 2. Sací ventil MANIFOLD 3. Čerpadlo 4. Tlakový ventil MANIFOLD 5. Ventil MANIFOLD pro míchání 6. Pojišťovací ventil 7. Řídící jednotka ON/OFF 8. Tlakový regulační ventil 9. Sekční ventily 10. Přepad do nádrže ze sekčních ventilů - vyrovnávání tlaku při vypnutých sekčních ventilech 11. Míchání 12. Ramena postřikovače 3.3

14 3 - Popis Diagram - řídící jednotka EVC 1. Sací filtr 2. Sací ventil MANIFOLD 3. Čerpadlo 4. Tlakový ventil MANIFOLD 5. Ventil MANIFOLD pro míchání 6. Samočistící filtr 7. Zpětná větev (samočistící filtr) 8. Pojišťovací ventil 9. Míchání 10. Přepad do tlakové regulace 11. Tlakový regulační ventil 12. Sekční ventily 13. Přepad z ventilů vyrovnávání tlaku při vypnutých sekcích 14. Ramena postřikovače Řídící jednotka Postřikovač vybavený buďto řídící jednotkou BK nebo nebo EVC řídící jednotkou. Se zařízením HARDI-MATIC je možné udržení konstantního množství kapaliny na hektar (l/ha) při různé pojezdové rychlosti v rámci jednoho rychlostního stupně při otáčkách vývodového hřídele mezi ot/min. BK řídící jednotka Řídící jednotka BK se skládá z ventilu tlakového míchání, pojišťovacího ventilu, hlavního ventilu ON/OFF, tlakového filtru s tlakoměrem, sekčních ventilů s vyrovnáváním tlaku, a tlakového ovládacího ventilu HARDI-MATIC. EVC řídící jednotka EVC - Electrical Valve Control. Zavření postřiku celého postřikového rámu ON/OFF obstarávají sekční ventily, které způsobí rychlou odezvu na povel ON/OFF. Řídící jednotka je modulární a elektricky ovládaná pomocí ovládací skříňky v kabině traktoru. Jednotka je vybavená vestavěným ventilem HARDI MATIC. Filtry Sací filtr je umístněn v horní části nádrže a je osazen násadcem hadice s červeným víčkem. Filtry trysek se nachází pod každou tryskou. In-line filtry sekcí mohou být vsazeny v každé sekci ramen jako doplňková výbava na přání (J). Všechny filtry by měly být vždy na stroji použity a pravidelně kontrolován jejich stav. Dbejte zvýšenou pozornost správné kombinaci průtoku a hrubosti filtrů mesh. 3.4

15 3 - Popis Samočistící filtr Se samočistícím filtrem jsou nečistoty v postřikovém okruhu zachyceny a vráceny přes vratnou větev zpět do nádrže. Funkční diagramu 1. Z čerpadla 2. Dvojité sítko vložky filtru 3. Vodící kónus 4. Do řídící jednotky 5. Výměnný restriktor 6. Vratná větev do nádrže 7. Šroubové spojení - převlečná matice 8. Kulový ventil Kulový ventil (8) by měl být normálně otevřený, ale může být zavřený v situacích, kdy je třeba zabránit vracení se kapaliny. POZOR! Pokud je kulový ventil zavřený, samočistící funkce je vypnutá. HARDI FILLER (doplňková výbava) Pokud je stroj vybaven zařízením HARDI FILLER, je namontováno v pracovní zóně na levé straně, za ventily MANIFOLD. Pro vyprázdnění nádoby FILLERu otevřete ventil (A) umístěný pod nádobou. Ventil (C) spustí proplachovací zařízení HARDI FILLERu, která se používá pro oplach stěn nádoby a spláchnutí přípravku. Rukojeť (B) je použita pro vnitřní oplach nádoby FILLERu nebo oplach nádob od přípravků. Proplachovací nádrž (doplňková výbava na přání) Proplachovací nádrž může být namontována na pravé postřikovače. Hlavní nádrž vyrobená z polyethylenu, který je odolný proti nárazu, UV záření a chemikáliím a má účelný tvar bez ostrých rohů pro snadné čištění. Nominální objem: 50 litrů. 3.5

16 3 - Popis Ramena Ramena a terminologie Postřikovač může být vybaven ručně skládanými rameny SB/MB o záběru 6, 8, 10 nebo 12 metrů. Ramena jsou vůči rámu stroje zavěšena na trapézovém závěsu namontovaném k rámu stroje. Trapézový závěs pomáhá ramenům zůstat v horizontální poloze při rozložených ramenech a chrání je proti vibracím a přenosům pohybů podvozku při jízdě na nerovném terénu. To zajišťuje dlouhou životnost ramen a zlepšuje jejich stabilitu pro dosažení vyrovnané distribuce. Výškové nastavení ramen se provádí manuálně nebo hydraulicky. Pro ramena skládané na dvakrát se používá následující terminologie: A - Střední sekce B - Vnitřní sekce C - Vnější sekce 3.6

17 3 - Popis Zařízení Schránka Safety locker (doplňková výbava na přání) Bezpečnostní schránka pro uskladnění ochranných pracovních pomůcek může být namontovaná pod stupačkou. Stupačka (doplňková výbava na přání) Postřikovač může být vybaven stupačkou umístěnou na pravé straně postřikovače. Stupačka umožňuje snadný přístup pro plnění, čištění nádrže, atd. 3.7

18 3 - Popis 3.8

19 4 - Nastavení postřikovače Obecné informace Skládání postřikovače z kamionu Pro složení postřikovače budete potřebovat jeřáb. Pro skládání postřikovače jeřábem požívejte zvedací body, které jsou zobrazeny na obrázku a ujistěte se, že zvedací popruhy nebo lana použité pro zvedání jsou dostatečně silné. Před uvedením stroje do provozu Ačkoliv byl stroj dodán se silnou a ochrannou povrchovou ochranou kovových částí, čepů, atd. již od výrobce, doporučujeme provést aplikaci filmu antikorozivního přípravku (např. CASTROL RUSTILO nebo SHELL ENSIS FLUID) na všechny kovové díly stroje pro zabránění působení chemikálií a tekutých hnojiv. Pokud se toto povede před prvním uvedením stroje do provozu, vždy bude snažší očistit postřikovač a udržovat lak stroje čistý po mnoho let. Toto ošetření by se mělo provést pokaždé, když se ochranný film smyje. Hmotnostní vyvážení POZOR! Mějte na paměti hmotnost stroje. Obecné doporučení jsou následující: 1. Pokud je to nutné, přidejte do přední části traktoru závaží. 2. Zkontrolujte tlak v pneumatikách (viz. návod k obsluze traktoru). 3. Pozor při prvním plnění/zvedání postřikovače. 4. Ujistěte se, že nedochází ke kontaktu řídící jednotky s traktorem. 5. Pohybujte se nižší rychlostí při jízdě s plnou nádrží - brzdný účinek traktoru je snížený. 4.1

20 4 - Nastavení postřikovače Mechanické připojení Kloubový hřídel - Bezpečnost obsluhy 1. Vždy VYPNĚTE MOTOR před připojením klubového hřídele k vývodovému hřídeli traktoru. - s většinou vývodových hřídelí traktorů lze otáčet rukou pro vyrovnání hřídele s kloubovým hřídelem stroje, když se motor zastaví. 2. Při připojování kloubového hřídele se ujistěte, že pojistka na hřídeli je zajištěna - zatlačte a potáhněte hřídelí zpět - až pojistka zacvakne. 3. Vždy udržujte bezpečnostní ochranné kryty a řetězy v dobrém stavu a ujistěte, že zakrývají všechny rotační části včetně křížových spojení na obou stranách kloubového hřídele. Nepoužívejte bez bezpečnostních ochranných krytů. 4. Nedotýkejte se nebo se nezdržujte na klubovém hřídeli, když se otáčí - bezpečná vzdálenost: 1.5 metru. 5. Ochraňte bezpečnostní ochranné kryty před jejich otáčením připojením řetízků tak, aby byl umožněn jejich volný pohyb. 6. Ujistěte se, že bezpečnostní ochranné kryty kolem vývodového hřídele traktoru a stroje jsou v dobrém stavu a nepoš- NEBEZPEČÍ! OTÁČEJÍCÍ SE KLOUBOVÝ HŘÍDEL BEZ OCHRANNÝCH KRYTŮ MŮŽE ZPŮSOBIT VÁŽNÁ ZRANĚNÍ NEBO Kloubový hřídel - instalace První instalaci klubového hřídele provádějte dle následujících pokynů: 1. Připojte postřikovač k traktoru a nastavte výšku postřikovače do polohy pro dosažení nejkratší vzdálenosti mezi traktorem a hřídelí čerpadla. 2. Zastavte motor a vyjměte klíč ze zapalování. 3. Pokud budete kloubový hřídet zkracovat, musíte jej rozpojit. Nasaďte oba konce na traktor a čerpadlo postřikovače a změřte vzdálenost, o kterou bude nutné hřídel zkrátit. Označte si pozici na ochrannou trubku. POZOR! Kloubový hřídel musí mít vždy minimální překrytí. Velikost překrytí záleží na modelu čerpadla. Čerpadla se 6 drážkami/540 r.p.m. Hřídel musí mít vždy minimální překrytí (A) 1/3 délky hřídele. 4.2

21 4 - Nastavení postřikovače 4. Oba díly musí být zkráceny o stejnou vzdálenost. Díly zkraťte pilou a potom nezapomeňte začistit otřepy v řezu. 5. Namažte oba profily a zasuňte je do sebe. 6. Nasaďte kloubový hřídel na traktor a na čerpadlo. POZOR! Konec označený traktorem nasdaďte na vývodový hřídel traktoru. 7. Zajistěte ochranné prvky řetízky, aby se zabránilo jejich otáčení s kloubovým hřídelem. 8. Pro zajištění dlouhé životnosti kloubového hřídele se vyhněte práci pod úhlem větším, než

22 4 - Nastavení postřikovače Hydraulické systémy Obecné informace Před připojením se ujistěte, že rychlospojky hydraulických hadic jsou čisté. Po odzkoušení funkcí ramen a naplnění systému stroje olejem zkontrolujte hladinu hydraulického oleje v traktoru a pokud je to nutné, doplňte olej. NEBEZPEČÍ! Test hydraulického systému provádějte velmi opatrně. V systému může být vzduch, který může způsobit nebezpečné a nepředvídané pohyby ramen. NEBEZPEČÍ! Hydraulické úniky: Nikdy nepoužívejte prsty pro zjišťování úniku v kterékoliv části hydraulického systému. Díky vysokému tlaku může hydraulický olej proniknout pokožkou. Požadavky - traktor (model SB a MB) Požadavky na připojení jsou: Jednočiný hydraulický okruh pro zvedání a spouštění ramen. 4.4

23 4 - Nastavení postřikovače Ramena Hydraulické zvedání ramen Ramena SB a MB mohou být vybaveny hydraulickým zvedáním ramen. Zvedání a spouštění ramen se provádí hydraulickým systémem traktoru. Nastavení se provádí pomocí rukojeti hydraulického okruhu, ke kterému je zvedání připojeno. 4.5

24 4 - Nastavení postřikovače Elektrické připojení Napájení Napájení je 12V DC. Pozor na polaritu! Pro zaručení dostatečného napájení musí být použity vodiče o průřezu minimálně 4.0 mm. Pro jištění napájení řídící jednotky by měl být elektrický okruh traktoru vybaven pojistkou 8 Amp. Dodávané napájecí konektory odpovídají standardům většiny nových traktorů. Pokud je traktor vybaven jiným napájecím konektorem, je nutné dodaný konektor demontovat a nahradit jej aktuálním konektorem traktoru. Ovládací skříňky Ovládací skříňky se umístí do kabiny traktoru na pohodlně dostupné Instalace držáků ovládacích skříněk Dodaná montážní konzola (A) slouží k upevnění na rámu kabiny traktoru. Rozteč otvorů je 100 a 120 mm. Podívejte se do manuálu traktoru, kde jsou popsány upevňovací body na rámu kabiny. V dodávce jsou tři profily B. Může být použit jeden, dva nebo všechny tři. Ty mohou být podle potřeby zkráceny nebo ohnuty. Pro zvýšení množství variant je k dispozici také podložka C. Zvolte nejlepší variantu tak, aby bylo nalezeno optimální umístění v traktoru. Trubka (B) je vyrobená tak, aby při její správné orientaci byly všechny ovládací jednotky vyrovnané. Zadní světla (doplňková výbava) Postřikovač musí být vybaven sadou světel pro provoz po pozemních komunikacích. Připojte konektor zadních světel do 7-pólové zásuvky traktoru a před jízdou zkontrolujte funkci zadních světel, brzdových světel, obrysových světel a směrových světel na obou stranách stroje. Kabeláž splňuje normu ISO (Viz také kapitola Technická specifikace ). 4.6

25 4 - Nastavení postřikovače Postřikový okruh Samočistící filtr - Volba restriktoru Je důležité mít dostatečně velký průtok filtrem. To je dosaženo volbou správné velikosti restriktoru v závislosti ke spotřebě kapaliny v ramenech postřikovače. Dodávány jsou 4 velikosti restriktorů. Nejprve použijte zelený (A) s nejvyšším průtokem. Hadice (N) se vyjme z filtru. Buďte opatrní, aby nedošlo ke ztrátě těsnění. Restriktor je umístněn v hadici a hadice musí být namontovaná znovu. Pokud není možné dosáhnout pracovního tlaku, restriktor je příliš velký. Zvolte menší restriktor. Začněte s černým, potom vyzkoušejte bílý a nakonec červený. Při čištění filtru odšroubujte hadici (N) a hadici na pojišťovacím ventilu a zkontrolujte, zda se v nich nenachází nečistoty, Standardní hrubost filtru je 80 mesh. K dispozici jsou také velkosti filtrů 50 a 100 mesh, které lze vyměnit vyjmutím vložky z tělesa po Tlumič rázů (pokud je na stroji namontován) Tlak vzduchu v tlumiči rázů je nastaven v továrním nastavení na 2 bary pro pokrytí pracovních tlaků mezi 3 až 15 bary. Při použití pracovního tlaku mimo tento rozsah, lze tlak vzduchu v tlumiči nastavit, jak je zobrazeno v tabulce. Tabulka je také vylisována na obalu tlumiče. Pracovní tlak Tlak v tlumiči Bar Bar

26 4 - Nastavení postřikovače 4.8

27 5 - Ovládání Ramena Bezpečnostní informace Ramena se nesmí skládat/rozkládat za jízdy! Nikdy nepoužívejte funkce skládání/rozkládání ramen, dokud stroj úplně nezastaví! Nedodržení této podmínky může způsobit poškození ramen. NEBEZPEČÍ! Před rozkládáním ramen je důležité postřikovač připojit k traktoru pro zabránění převrácení postřikovače. NEBEZPEČÍ! Při skládání nebo rozkládání ramen se ujistěte, že se v pracovním záběru ramen nenachází osoby nebo objekty. NEBEZPEČÍ! Vždy dodržujte pokyny uvedené níže při jízdě v oblastech s napětím na sloupech: Nikdy nepoužívejte funkce skládání/rozkládání v oblastech s napětím na sloupech. Nechtěné pohyby ramen mohou způsobit kontakt s napětím. POZOR! Bezpečnostní nálepka (obj.č ) je dodávána ke stroji. Tato nálepka musí být umístněna v kabině v místě v zorném poli obsluhy. Ovládání ramen - ramena SB a MB Ramena SB a MB se ovládají ručně. Jako doplňkovou výbavu na přání lze ramena vybavit manuálním nebo hydraulickým nastavením zvedání ramen. Pokud je stroj vybaven hydraulickou verzí, následující ovládání lze provádět hydraulickými pákami traktoru.. Zvedání/spouštění ramen. Správná výška ramen je velmi důležitá pro dosažení optimálního postřikového obrazce. (Viz příručka Technika postřiku ). Rozkládání: 1. Vytáhněte čep zajištění ramen v transportní poloze. 2. Rozložte ramena. Při zahájení rozkládání (nebo skládání) je třeba větší síla pro překonání mechanismu s pružinou, než v dalším průběhu procesu ručního rozkládání ramen. POZOR! Skládání a rozkládání ramen provádějte pouze na rovném povrchu. 5.1

28 5 - Ovládání Postřikový okruh Plnění vodou Před přidáním přípravků by měla být hlavní nádrž postřikovače naplněna do 1/3 vodou. Vždy dodržujte pokyny uvedené na obalech od přípravků. POZOR! Pokud je postřikovač odstaven a uvnitř nádrže se nachází kapalina, všechny ventily systému MANIFOLD musí být uzavřeny. Plnění otvorem hlavní nádrže Voda se plní do hlavní nádrže odšroubováním víka nádrže umístěného v horní části nádrže, dostupného z pracovní plošiny. Je doporučeno pro účely postřiku používat co nejčistší vodu. Vodu do nádrže plňte vždy přes nalévací koš pro zabránění vstupu nečistot do nádrže. Pro zvýšení kapacity plnění je možné použít přečerpávací nádrž umístěnou nad zemí. POZOR! Neumisťujte plnící hadici dovnitř nádrže. Udržujte hadici vně nádrže tak, aby směřovala do plnícího otvoru. Pokud je hadice umístěna dovnitř nádrže a dojde k poklesu tlaku vody v systému přívodu vody, může dojít k nasátí chemikálií a kontaminaci vodovodního potrubí, systému nebo studny. Rychlospojka připojení hadice externího plnění (doplňková výbava) Rychlospojka může být použita pro připojení hadice pro plnění vody z externího zdroje. Postup plnění je následující: 1. Nasaďte hadici z externí nádrže na rychlospojku. 2. Zavřete samočistící filtr. 3. Otočte rukojetí sacího ventilu do polohy Hlavní nádrž. 4. Otočte rukojetí sacího ventilu do polohy Plnící zařízení. 5. Zapněte vývodový hřídel a zapněte čerpadlo. 6. Sledujte průběh plnění. 7. Vypněte vývodový hřídel a odpojte hadici externího plnění. Plnění proplachovací nádrže (doplňková výbava na přání) Odšroubujte víčko, naplňte nádrž a našroubujte víčko zpět. Proplachovací nádrž plňte pouze čistou vodu. Objem nádrže je 50 litrů. Pro zabránění vytváření řas v proplachovací nádrži vždy vyprázdněte proplachovací nádrž, pokud je postřikovač odstavován na delší dobu. 5.2

29 5 - Ovládání Plnění nádrže na čistou vodu (doplňková výbava na přání) Nádrž na čistou vodu může být namontovaná vedle ventilů systému MANIFOLD. Odšroubujte víčko, naplňte nádrž a našroubujte víčko zpět. Otočte kulovým ventilem do polohy kohout otevřen. Kapacita: 15 litrů. Voda z této nádrže je určena pouze pro mytí rukou, čištění ucpaných trysek, atd. Plňte nádrž na čistou vodu pouze čistou vodou. POZOR! Ačkoliv je nádrž na čistou vodu plněna pouze čistou vodou, tato voda NENÍ určena pro pití. Nastavení řídící jednotky EVC Nastavení řídící jednotky EVC se musí provést před zahájením postřiku čistou vodou 1. Zvolte správnou velikost trysek pro daný postřikový úkol natočením držáků trysek TRIPLET. Ujistěte se, že všechny trysky jsou stejného typu a průtoku. Viz příručka Technika postřiku. 2. On-off ventil se aktivuje zeleným přepínačem na ovládací skříňce. 3. Všechny sekční ventily se aktivují zelenými přepínači na ovládací skříňce. 4. Tlačítko ovládání tlakového regulačního ventilu je aktivované, dokud mikrospínač nezastaví otáčení motoru ventilu. 5. V traktoru vyřaďte na neutrál a nastavte otáčky vývodového hřídele a tím otáčky čerpadla odpovídající předpokládané pracovní rychlosti. Nezapomeňte udržovat otáčky vývodového hřídele mezi otáček (čerpadlo 540 ot./min.) nebo otáček (čerpadlo 1000 ot./min.). 6. Stiskněte tlačítko ovládání tlakového regulačního ventilu na ovládací skříňce postřiku směrem nahoru, dokud není dosaženo na tlakoměru požadovaného tlaku. NASTAVENÍ AUTOMATICKÉHO VYROVNÁVÁNÍ TLAKU PŘI VYPNUTÝCH SEKCÍCH: 1. Zavřete první sekční ventil. 2. Nastavte seřizovací ventil(y), dokud tlakoměr nezobrazuje stejný tlak, jaký zobrazoval před vypnutím sekčního ventilu. 3. Ostatní sekční ventily nastavte stejným způsobem. POZOR! ZNOVUNASTAVENÍ ZAŘÍZENÍ PRO VYROVNÁVÁNÍ TLAKU PŘI VYPNUTÝCH SEKCÍCH BUDE NUTNÉ POUZE: 1. BUDETE-LI POUŽÍVAT TRYSKY S JINÝM PRŮTOKEM 2. PRŮTOK TRYSEK SE ZVÝŠÍ DÍKY JEJICH OPOTŘEBENÍ V ČASE 5.3

30 5 - Ovládání Nastavení řídící jednotky BK 1. Zvolte spránou velikost trysek. Ujistěte se, že všechny trysky jsou stejného typu a průtoku. Viz příručka Technika postřiku. 2. Otevřete nebo zavřete ventil (1) v závislosti na tom, zda je požadováno míchání. (Nezapomeňte, že tlakové míchání odebere 5% - 10% výkonu čerpadla). 3. Otočte rukojeť hlavního ventilu ON/OFF (2) do polohy ON (A). 4. Nastavte všechny páky sekčních ventilů (3) do polohy ON (A). 5. Nastavte ventil HARDI-MATIC (4) proti směru hodinových ručiček do krajní polohy. 6. V traktoru vyřaďte na neutrál a nastavte otáčky vývodového hřídele a tím otáčky čerpadla odpovídající předpokládané pracovní rychlosti. POZOR! Otáčky vývodového hřídele musí být nastaveny mezi ot/min. 7. Nastavte ventil HARDI-MATIC (4) tak, aby tlakoměr zobrazoval požadovaný tlak. NASTAVENÍ AUTOMATICKÉHO VYROVNÁVÁNÍ TLAKU PŘI VYPNUTÝCH SEKCÍCH: 8. Nastavte první sekční ventil (3) do polohy OFF (B). 9. Nastavujte seřizovací ventil (5), dokud tlakoměr nezobrazuje stejný tlak, jaký zobrazoval před vypnutím sekčního ventilu. 10. Ostatní sekční ventily nastavte stejným způsobem. Znovunastavení automtického vyrovnávání tlaku při vypnutých sekcích je nutné provést při změně trysek s jiným průtokem. 11. Ovládání řídící jednotky při postřiku: Pro zastavení průtku do ramen nastavte rukojeť ventilu ON/OFF (2) do polohy OFF (B). Tím se vrací tlaková kapalina od čerpadla zpět do nádrže zpětnou větví. Protiodkapávací membrány v držácích trysek zajistí okamžité uzaření trysek. Pro zastavení průtoku do jedné nebo více sekcí otočte rukojeť (3) sekčního ventilu do polohy OFF (B), aby bylo provedeno zavření sekce. Automatické vyrovnávání tlaku při vypnutých sekcích zajistí, aby nedošlo k nárustu tlaku v otevřených sekcích. Bezpečnostní opatření - přípravky na ochranu rostlin Při práci s přípravky na ochranu rostlin buďte vždy velmi opatrní. POZOR! Vždy noste ochranné pracovní oblečení před manipulací s přípravky. Osobní ochrana V závislosti na typu přípravku, používejte ochranné prostředky pro zabránění kontaktu s přípravky. Rukavice Nepromokavá obuv Ochrana hlavy Respirator Bezpečnostní brýle Chemicky odolný pracovní oděv POZOR! Při přípravě postřikové kapaliny, postřiku a čištění postřikovače používejte ochranné pracovní oděvy a pomůcky. Dodržujte pokyny výrobce uvedené na obalech přípravků. POZOR! Je vždy velmi vhodné mít k dispozici čistou vodu, obzvláště při plnění postřikovače přípravky. 5.4

31 5 - Ovládání POZOR! Ihned po použití postřikovač pečlivě očistěte. POZOR! Míchejte do nádrže pouze povolené přípravky výrobci chemikálií. POZOR! Před změnou a přechodem na jiný přípravek vždy pečlivě propláchněte postřikovač. Plnění přípravků nalévacím hrdlem hlavní nádrže Plnění přípravků nalévacím hrdlem - viz. pokyny na obalu od přípravku. POZOR! Dejte pozor, abyste při manipulaci s chemikáliemi neuklouzli nebo nedošlo k rozlití chemikálií. 1. Ujistěte se, že řídící jednotka postřiku je vypnuta. 2. Nastavte ventily MANIFOLD do správné polohy. Nastavte černý sací ventil do polohy Sání z hlavní nádrže, zelený ventil míchání do polohy Míchání. 3. Zapněte čerpadlo a nastavte otáčky vývodového hřídele na 540 ot./min. 4. Přidávejte přípravky do hlavní nádrže skrz nalévací hrdlo nádrže. 5. Jakmile je postřiková kapalina dobře promíchána, otočte rukojeť zeleného tlakového ventilu do polohy Postřik. Ponechejte vývodový hřídel zapnutý, aby docházelo k nepřerušovanému míchání, dokud se obsah hlavní nádrže neaplikuje na pozemek. Plnění kapalných přípravků pomocí zařízení pro přimíchávání přípravků HARDI FILLER 1. Naplňte hlavní nádrž nejméně z 1/3 vodou (pokud není na etiketě přípravku uvedeno jinak). Viz kapitola Plnění vody 2. Otočte rukojeť sacího ventilu Manifold do polohy Hlavní nádrž. Otočte ventil míchání do polohy Míchání a tlakový ventil Manifold do polohy HARDI FILLER. Zavřete ostatní ventily. 3. Zkontrolujte, zda je ventil (A) ve spodní části FILLERu zavřený. 4. Zapněte čerpadlo a nastavte pracovní otáčky 540 nebo 1000 (v závislosti na modelu čerpadla). 5. Otevřete víko FILLERu. 6. Odměřte správné množství přípravku a nalijte je do nádobky TurboFilleru. 7. Otevřete ventil (A) ve spodní části FILLERu - přípravek je odsáván do hlavní nádrže. 8. Pokud je nádoba od přípravku prázdná, lze ji propláchnout zařízením pro proplach nádob od přípravků. Nasaďte nádobu od přípravku přes multiotvoroou trysku a stiskněte páku (B). 9. Zapněte proplach stěn nádoby otevřením ventilu (C). 10. Zavřete znovu ventil (C), jakmile je nádoba propláchnutá. 11. Zavřete znovu ventil (A) a víko FILLERu. 12. Jakmile je postřiková kapalina dobře promíchána, otočte rukojeť tlakového ventilu Manifold do polohy Postřik. Ponechejte vývodový hřídel zapnutý, aby docházelo k nepřerušovanému míchání, dokud se obsah hlavní nádrže neaplikuje na pozemek. 5.5

32 5 - Ovládání POZOR! Hladinoznak uvnitř nádoby je pouze orientační a může být použit pouze, pokud stroj stojí na rovném povrchu. Pro vyšší přesnost doporučujeme používat odměrnou - kalibrační nádobku. NEBEZPEČÍ! Nikdy nestiskněte páčku, dokud není multiotvorová tryska zakryta obalem od přípravku, jinak může dojít k zasažení obsluhy. POZOR! Proplachovací zařízení používá pro oplach obalů od přípravků postřikovou kapalinou. Před odevzdáním obalů od přípravků je vždy několikrát propláchněte čistou vodou. POZOR! Proplachovací zařízení nádoby používá postřikovou kapalinu. Po skončení práce musí být proveden proplach FILLERu spolu se zbytkem postřikovače. Plnění práškových přípravků pomocí zařízení pro přimíchávání přípravků HARDI FILLER 1. Naplňte hlavní nádrž nejméně z 1/2 vodou (pokud není na etiketě přípravku uvedeno jinak). Viz kapitola Plnění vody 2. Otočte rukojeť sacího ventilu Manifold do polohy Hlavní nádrž a míchací ventil míchání směrem do polohy Míchání. Otočte rukojeť zeleného sacího ventilu Manifold do polohy HARDI FILLER. Zavřete ostatní ventily. 3. Zapněte čerpadlo a nastavte pracovní otáčky 540 nebo 1000 (v závislosti na modelu čerpadla). 4. Otevřete ventil (A) ve spodní části FILLERu. Otevřete víko FILLERu. 5. Zapněte proplach stěn nádoby otevřením ventilu (C). 6. Odměřte správné množství přípravku a odsypávejte je do nádoby tak rychle, jak se stíhá odsávat do hlavní nádrže. 7. Pokud je nádoba od přípravku prázdná, lze ji propláchnout zařízením pro proplach nádob od přípravků. Na držák multiotvorové trysky nasaďte držák pro nasazení obalu od přípravku, nasaďte na něj obal a stiskněte rukojeť (B). 8. Zavřete znovu ventil (C), jakmile je nádoba propláchnutá. 9. Zavřete znovu ventil (A) a víko FILLERu. 10. Jakmile je postřiková kapalina dobře promíchána, otočte rukojeť tlakového ventilu Manifold do polohy Postřik. Ponechejte vývodový hřídel zapnutý, aby docházelo k nepřerušovanému míchání, dokud se obsah hlavní nádrže neaplikuje na pozemek. NEBEZPEČÍ! Nikdy nestiskněte páčku, dokud není multiotvorová tryska zakryta obalem od přípravku, jinak může dojít k zasažení obsluhy. POZOR! Proplachovací zařízení používá pro oplach obalů od přípravků postřikovou kapalinou. Před odevzdáním obalů od přípravků je vždy několikrát propláchněte čistou vodou. POZOR! Proplachovací zařízení nádoby používá postřikovou kapalinu. Po skončení práce musí být proveden proplach FILLERu spolu se zbytkem postřikovače. POZOR! Hladinoznak uvnitř nádoby je pouze orientační a může být použit pouze, pokud stroj stojí na rovném povrchu. Pro vyšší přesnost doporučujeme používat odměrnou - kalibrační nádobku. 5.6

33 5 - Ovládání Ovládání řídící jednotky při postřiku Postřikovače řady NK mohou být vybaveny s manuálně ovládanou řídící jednotkou BK. Otočte rukojetí hlavního ventilu ON/OFF. Každý sekční ventil ovládá jednu sekci - otevřete nebo zavřete překlopením páky sekčního ventilu. Postřikovače řady NK je také možné vybavit elektricky ovládanou řídící jednotkou EVC. Pokud je stroj touto jednotkou vybavený, ovládání se provádí: Pro uzavření postřiku celého záběru ramen přepněte hlavní vypínač ON/OFF (3) do polohy OFF. Tím se vrací tlaková kapalina od čerpadla zpět do nádrže zpětnou větví. Protiodkapávací membrány v držácích trysek zajistí okamžité uzaření trysek. Pro uzavření jedné nebo více sekcí ramen, přepněte odpovídající přepínač sekčního ventilu (9) do polohy nahoru. Automatické vyrovnávání tlaku při vypnutých sekcích zajistí, aby nedošlo k nárustu tlaku v otevřených sekcích. Pro obě řídící jednotky BK a EVC: Na postřikovači by měl zůstat sací ventil nastaven do polohy Sání z hlavní nádrže a tlakový ventil nastaven do polohy Postřik. 5.7

34 5 - Ovládání Čištění Obecné informace Pro získání všech výhod postřikovače po mnoho let, dodržujte následující doporučení týkající se údržby a servisu. POZOR! Vždy s i přečtěte jednotlivé statě. Před zahájením postřikového úkolu, servisu a údržby si vždy pečlivě přečtěte návod k obsluze. Pokud jsou některé části, které vám nejsou jasné nebo vyžadují zařízení, které nemáte k dispozici, přenechejte tuto činnost autorizovanému servisu HARDI. POZOR! Čistý postřikovač je bezpečný postřikovač. Čistý postřikovač je vždy připravený pro práci. Čistý postřikovač nemůže být poškozen pesticidy a jejich rozpouštědly. Pravidla 1. Pečlivě si přečtěte pokyny uvedené na etiketě přípravku. Věnujte pozornost veškerým speciálním pokynům týkajícím se doporučeného ochranného oblečení, deaktivačních činitelů atd. Přečtěte si štítky na obalech čistícího prostředku a deaktivačního činitele. Při provádění čištění důkladně dodržujte pokyny uvedené na štítcích. 2. Dodržujte místní zákony týkající se uskladnění pesticidů, jejich proplachu, metod povinné dekontaminace, atd. Pokud máte jakékoliv pochybnosti, kontaktujte odpovědný místní úřad, případně pobočku ministerstva zemědělství. 3. Zbytky po proplachu stroje od pesticidů mohou být aplikovány na plochu k tomu určenou. Jedná se o část pozemku, která není určena pro pěstování plodin. Je nutné zabránit prosáknutí nebo odtékání zbytků pesticidů do řek, vodních zdrojů, kanálů, studen, pramenů atd. Zbytky pesticidů z plochy čištění nesmí odtékat do veřejné kanalizace. Zbytky musí odtékat do schválené jímky. 4. Čištění začíná kalibrací - správně nakalibrovaný postřikovač zajistí minimální množství množství zbývající postřikové kapaliny. 5. Zkušenosti ukázaly, že je dobré vyčistit postřikovač bezprostředně po použití pro jeho zabezpečení a přípravu na další postřikový úkol. Tato činnost rovněž prodlužuje životnost komponent stroje. 6. Někdy může být nutné nechat postřikovou kapalinou v nádrži po určitou krátkou dobu, například přes noc nebo do té doby, než budou povětrnostní podmínky vhodné pro opětovné provádění postřiku. Za těchto okolností nesmí mít k postřikovači přístup neoprávněné osoby ani žádná zvířata. 7. Pokud aplikovaný přípravek je korozivní, je doporučeno před a po použitím nanést na všechny kovové části postřikovače vrstvu antikorozivního přípravku. 5.8

35 5 - Ovládání Čištění nádrže a postřikového okruhu 1. Rozřeďte zbývající postřik v nádrži nejméně desetinásobným množstvím vody a aplikujte kapalinu na pozemek, který jste již ošetřovali. 2. Používejte vhodný ochranný pracovní oděv. V případě potřeby použijte vhodný čistící prostředek a deaktivační činitel. 3. Opláchněte a vyčistěte postřikovač a traktor z venku. V případě potřeby použijte vhodný čistící prostředek. 4. Vyjměte sací filtry a vyčistěte je. Buďte opatrní, aby nedošlo k poškození sítka. Umístěte zpět horní část sacího filtru - víko s rukojetí. Po dokončení čištění postřikovače vraťte filtry zpět na jejich místo 5. Při zapnutém čerpadle proveďte proplach vnitřku nádrže. Nezapomeňte na horní část nádrže. Propláchněte všechny komponenty a veškeré vybavení, které přišlo do kontaktu s chemikáliemi. Před otevřením sekčních ventilů a aplikaci postřikové kapaliny se rozhodněte, zda má být kapalina aplikována na poli nebo v záchytné jímce. 6. Po aplikaci veškeré kapaliny zastavte čerpadlo a naplňte nádrž z 1/5 čistou vodou. Nezapomeňte, že některé chemikálie vyžadují, aby nádrž byla kompletně naplněna. Přidejte do vody vhodný čistící prostředek a/nebo deaktivační činitel, například uhličitan sodný nebo tri-amoniak. 7. Zapněte čerpadlo a ovládejte všechny ventily tak, aby bylo zaručeno, že proplachová kapaliny přijde do kontaktu se všemi komponenty stroje. Sekční ventily ponechejte na konec. Některé čistící přípravky pracují nejlépe, pokud se ponechají v nádrži po nějakou krátkou dobu. Přečtěte si pokyny na etiketě přípravku. 8. Vypusťte nádrž a nechte čerpadlo běžet naprázdno. Propláchněte vnitřek nádrže a nechte čerpadlo běžet naprázdno. 9. Zastavte čerpadlo. Pokud mají použité pesticidy tendenci ucpávat trysky a filtry, demontujte je a ihned je vyčistěte. 10. Nasaďte všechny trysky a filtry zpět na jejich místo a uskladněte postřikovač. Pokud jste z předchozích zkušeností zjistili, že jsou rozpouštědla obsažená v pesticidech obzvláště agresivní, nechte u uskladněného postřikovače otevřené víko nádrže. POZOR! Je doporučeno, aby při aplikaci rozředěné kapaliny na již postřikem ošetřené pole byla zvýšena rychlost jízdy (dvojnásobně, pokud je to možné) a snížen tlak na 1,5 bar. POZOR! Pokud je postup čištění uveden na etiketě obalu chemikálie, řádně ho dodržujte. POZOR! Pokud je čištění postřikovače prováděno vysokotlakým čističem, je doporučeno provést mazání celého stroje. Čištění a údržba filtrů Čištění filtrů zajistí: Komponenty postřikovače jako jsou ventily, membrány a řídící jednotka se při práci neucpávají a nepoškozují. Při postřiku nedochází k ucpávání filtrů trysek. Dlouhá životnost čerpadla. Ucpaný sací filtr způsobuje kavitační opotřebení čerpadla. Hlavní filtr, který chrání komponenty postřikového okruhu je sací filtr. Pravidelně jej kontrolujte. 5.9

36 5 - Ovládání Použití proplachovací nádrže a proplachovacích trysek (doplňková výbava na přání) Vestavěná proplachovací nádrž může být použita pro dva účely. A. Pro rozředění zbývající postřikové kapaliny a aplikaci na pozemku před čištěním stroje. Tento proces čištění je rozdělen do tří kroků: Čištění postřikového okruhu: 1. Vyprázdněte postřikovač maximálně, jak je to možné. Zavřete ventilem míchání (bez míchání) a zapněte postřik tak dlouho, dokud z trysek nevychází vzduch. 2. Otočte černý sací ventil do polohy Proplachovací nádrž a zelený tlakový ventil do polohy Hlavní nádrž. 3. Zapněte čerpadlo a nastavte jej na otáčky 300 ot./min. 4. Jakmile použijete 1/3 obsahu proplachovací nádrže otočte černý sací ventil do polohy Hlavní nádrž a otáčejte všemi ventily na tlakové straně systému v následujícím pořadí tak, aby byly propláchnuty všechny hadice a komponenty: Otevřet ventil ve spodní části HARDI FILLERu, zapněte proplach nádoby a ventil znovu zavřete, jakmile je nádoba čistá a se zařízení pro oplach vychází čistá voda. Zavřete HARDI FILLER a aktivujte rukojeť ventilu zařízení pro proplach nádob od přípravků pro vyčištění této jednotky. Otevřete znovu HARDI FILLER a ujistěte se, že nádoba je prázdná. Jakmile je nádoba prázdná, zavřete ventil ve spodní části HARDI FILLERu. 5. Otočte černý sací ventil do polohy Hlavní nádrž a zelený tlakový ventil do polohy Postřik a aplikujte obsah hlavní nádrže na pozemek, který jste právě ošetřovali. Čištění hlavní nádrže: 6. Otočte černý sací ventil do polohy Proplachovací nádrž a zelený tlakový ventil do polohy Proplachovací trysky nádrže. 7. Jakmile je použita 1/3 obsahu proplachovací nádrže, otočte černý sací ventil do polohy Sání z hlavní nádrže. 8. Otočte zelený tlakový ventil do polohy Postřik a aplikujte obsah hlavní nádrže na pozemek, který jste právě ošetřovali. 9. Opakujte kroky 6-8 ještě jednou. B. Proplach čerpadla, řídící jednotky, rozvodů postřiku ramen, atd. v případě, že je nutné postřik ukončit před tím, než je hlavní nádrž prázdná (např. pokud začne pršet, atd.) Čištění postřikového okruhu: 1. Otočte černý sací ventil do polohy Proplachovací nádrž. (Zelený tlakový ventil ponechejte v poloze Postřik ). 2. Zavřete ventil míchání (míchání vypnuto). 3. Zapněte čerpadlo a aplikujte vodu z proplachovací nádrže na pozemek, dokud se nepropláchnou všechny trysky a rozvody ramen čistou vodou. 4. Vypněte čerpadlo. POZOR! Proplachovací trysky nezaručují 100% vyčištění nádrže. Vždy nádrž vyčistěte ručně pomocí kartáče, obzvláště pokud se chystáte ošetřovat plodinu, která je citlivá na prostředek použitý při poslední aplikaci. POZOR! Je doporučeno, aby při aplikaci rozředěné kapaliny na již postřikem ošetřené pole byla zvýšena rychlost jízdy (dvojnásobně, pokud je to možné) a snížen tlak na 1,5 bar. POZOR! Pokud je postup čištění uveden na etiketě obalu chemikálie, řádně ho dodržujte. POZOR! Pokud je čištění postřikovače prováděno vysokotlakým čističem, je doporučeno provést mazání celého stroje. 5.10

37 5 - Ovládání Technické zbytky Určité množství postřikové kapaliny vždy zůstane v systému. Toto zbytkové množství nelze řádně aplikovat na pozemek, protože čerpadlo začne nasávat vzduch, když dochází k vyprazdňování nádrže. Technické zbytky jsou definován jako zbytkové množství kapaliny v systému, když je na tlakoměru zaznamenán první znatelný pokles tlaku. Zbytková postřiková kapalina v nádrži by měla být ihned rozředěna vodou v poměru 1:10 a poté aplikována na již postřikem ošetřené pole při zvýšené rychlosti jízdy. Technika postřiku - viz. samostatná příručka. Doplňková výbava - viz. samostatná příručka. 5.11

38 5 - Ovládání 5.12

39 6 - Údržba Mazání Obecné informace Vždy skladujte maziva v čisté, suché a chladné místnosti, pokud možno při konstantní teplotě, aby se vyhnulo kontaminaci nečistotami a zkondenzovanou vodou. Udržujte konve pro plnění oleje, nálevky a mazací pistole čisté a před prováděním mazání důkladně vyčistěte mazací body. Vyvarujte se dlouhodobějšímu kontaktu maziva s vaší pokožkou. Vždy dodržujte doporučené množství maziva. Pokud doporučené množství není uvedeno, doplňujte mazivo tak dlouho, dokud nezačne být vidět nové mazivo. Symboly uvedené v mazací plánu: 1. Použité mazadlo (viz. "Doporučené maziva). 2. Počet motohodin před dalším mazáním. POZOR! Pokud je čištění postřikovače prováděno vysokotlakým čističem, je doporučeno provést mazání celého stroje. Doporučené maziva KULIČKOVÉ LOŽISKA Univerzální lithiové mazivo, NLGI No.2 SHELL RETINAX EP2 CASTROL LMX GREASE KLUZNÉ LOŽISKA: Lithiové mazivo s Molybdensulfidem nebo grafitem SHELL RETINAX HDM2 CASTROL MOLYMAX OIL LUB. Mazací body oleje: TOTAL Transmission TM SAE 80W/90 Castrol EPX 80W/90 SHELL Spirax 80W/90 Mobil Mobilube 80W/90 Mazací plán ramen 6.1
