genesis Master jednotka (MU) GEN-001 TECHNICKÝ MANUÁL

Transkript

1 Master jednotka (MU) GEN-001 TEHNIKÝ MANUÁL genesis The very latest innovation in security and access verze září 2002 Genesis Electronics Australia Pty Ltd

2 Obsah: OBSAH 2 SOUČÁSTI BALENÍ 3 PARAMETRY 4 VLASTNOSTI A VÝHODY 5 SVORKOVNIE 6 ROZLOŽENÍ MASTER JEDNOTKY 7 VSTUPY A JEJIH ZAPOJENÍ 8 NAPÁJEÍ ZDROJ A ZAPOJENÍ VÝSTUPŮ 10 OSTATNÍ 11 PROESOR 12 KOMUNIKAE 13 MONTÁŽ 14 SBĚRNIE LAN 15 VÝMĚNA LITHIOVÉ BATERIE 17 PŘEPĚŤOVÉ OHRANY 18 PŘÍKLADY NASTAVENÍ ZAKONČ. REZISTORŮ 23 strana 2 verze 2.01 září 2002

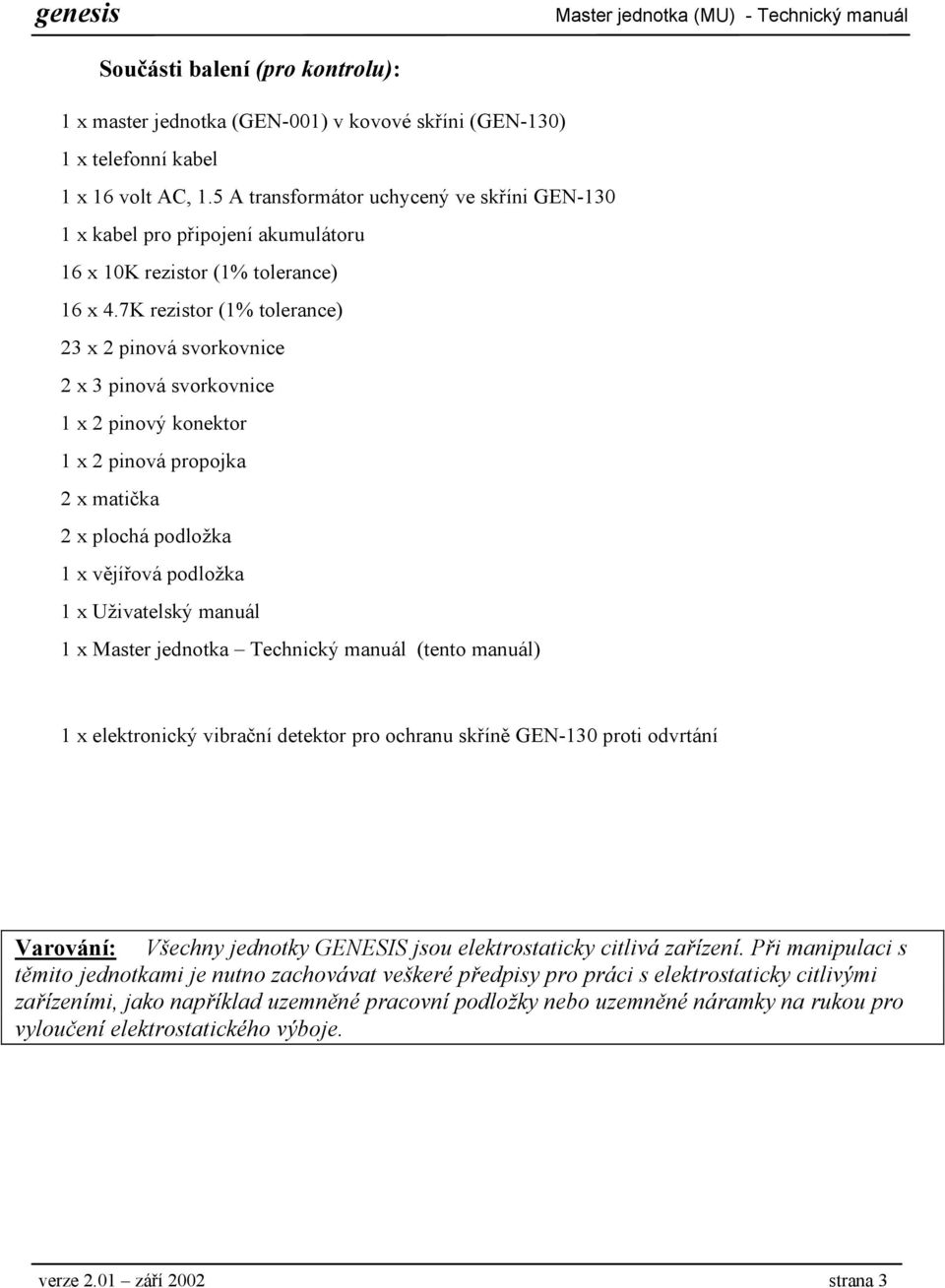

3 Součásti balení (pro kontrolu): 1 x master jednotka (GEN-001) v kovové skříni (GEN-130) 1 x telefonní kabel 1 x 16 volt A, 1.5 A transformátor uchycený ve skříni GEN x kabel pro připojení akumulátoru 16 x 10K rezistor (1% tolerance) 16 x 4.7K rezistor (1% tolerance) 23 x 2 pinová svorkovnice 2 x 3 pinová svorkovnice 1 x 2 pinový konektor 1 x 2 pinová propojka 2 x matička 2 x plochá podložka 1 x vějířová podložka 1 x Uživatelský manuál 1 x Master jednotka Technický manuál (tento manuál) 1 x elektronický vibrační detektor pro ochranu skříně GEN-130 proti odvrtání Varování: Všechny jednotky GENESIS jsou elektrostaticky citlivá zařízení. Při manipulaci s těmito jednotkami je nutno zachovávat veškeré předpisy pro práci s elektrostaticky citlivými zařízeními, jako například uzemněné pracovní podložky nebo uzemněné náramky na rukou pro vyloučení elektrostatického výboje. verze 2.01 září 2002 strana 3

4 Parametry: Rozměry (V x Š x H): Procesor: Paměť: Napájení (A): Napětí záložního akumulátoru: Spotřeba: Výstupy: Pevné: Programovatelné: Piezo bzučák: GEN-001 PB = 298 x 140 x 55 mm GEN-130 box = 442 x 305 x 78 mm 16 bit mikroprocesor 256k ROM a 20k RAM, 2 Megabit standardně Rozšíření o 2 Megabit (celkem 4Mb) (GEN-130) 230V A, (PB) 16V A 12V D 90mA v klidovém stavu 140mA při telefonní komunikaci 2 x 12V D, 1A max. monitorovaný výstup s pojistkou 4 x 12VD, 1 Amp max. monitorovaný výstup s pojistkou Programovatelný vestavěný bzučák Vstupy: Programovatelné vstupy: Pevné vstupy: 16 x čtyř-stavový, monitorovaný vstup s tamper 1 x vestavěný samostatný vstup pro tamper Rozšíření: GEN-020 I/O expandér deska rozšíření Vstupy: Rozšíření o 16 vstupů (celkem 32) Výstupy: Rozšíření o 4 výstupy (celkem 8) Komunikace: Formát tel. komunikátoru: P Interface: Securitel: ontact ID konektor RJ-45, RS-232 rozhraní pro spojení s P 9600,8,1,N baud rate konektor RJ-45, RS-232 pro STU (Poznámka: při použití Securitel je vyžadován dodatečný čipset) strana 4 verze 2.01 září 2002

5 Vlastnosti a výhody: Master jednotka (MU) je řídící jednotkou celého systému GENESIS. Díky použití nejmodernějších technologií a výkonné vysokorychlostní datové sběrnice LAN je možno připojit až 127 dalších jednotek k master jednotce. Modulární konstrukce systému umožnuje rozšiřovat a konfigurovat systém GENESIS dle potřeb až do kapacity 512 vstupů, 512 výstupů, kontrolu vstupu pro 192 dveří ap. Široké možnosti programování master jednotky předurčují systém GENESIS pro použití jako zabezpečovacího systému, systému kontroly vstupu, systému automatizace atd. Základní parametry master jednotky: Vestavěné rozhraní pro P 1 Max. počet vstupů v systému 512 Flags (příznaky) pro vstup 8+1 Programovatelné hodnoty vyvážení EOL 16 Max. počet výstupů v systému 512 Skupiny výstupů 128 Dveře pro kontrolu vstupu 192 Skupiny dveří 128 Podsystémy (oblasti) 64 Flags (příznaky) pro podsystém (oblast) 8 Skupin podsystémů (oblastí) 64 Skupin přístupu oblastí denních hodin 64 Skupiny hodin 128 Komunikátory 16 Skupiny uživatelů 128 Flags (příznaky) pro skupinu 8+2 Anti-passback zony 250 Flags (příznaky) celkové 128 Dovolené 64 Skupiny dovolených 64 Uživatelské texty (klávesnice nebo RS-232) 100 System Variables 128 verze 2.01 září 2002 strana 5

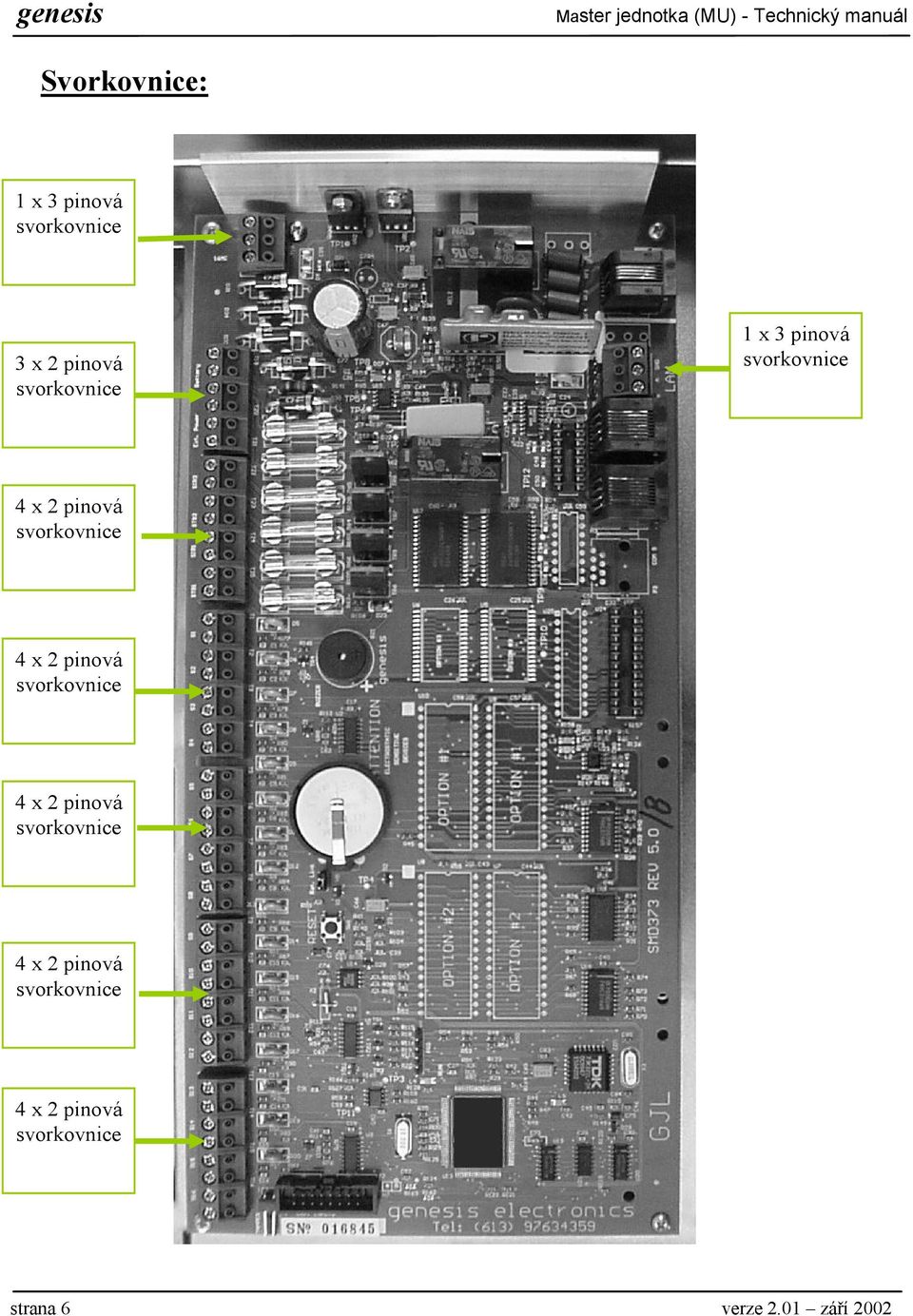

6 Svorkovnice: 1 x 3 pinová svorkovnice 3 x 2 pinová svorkovnice 1 x 3 pinová svorkovnice 4 x 2 pinová svorkovnice 4 x 2 pinová svorkovnice 4 x 2 pinová svorkovnice 4 x 2 pinová svorkovnice 4 x 2 pinová svorkovnice strana 6 verze 2.01 září 2002

7 Rozložení Master jednotky: strana 10 strana 13 strana 8 strana 11 strana 12 verze 2.01 září 2002 strana 7

8 Vstupy a jejich zapojení: Na master jednotce GENESIS je 16 dvojitých svorek pro vstupy, každý vstup má samostatnou dvojici svorek. Genesis umožňuje pro každý vstup nastavit odlišnou hodnotu zakončovacích rezistorů (až 16 různých kombinací zakončovacích rezistorů). Tato vlastnost umožňuje nastavit různé druhy zakončení (vyvážení) poplachových smyček od nevyvažované až po dvojité vyvážení (poplach + tamper). Doporučujeme dodržet tyto hodnoty zakončovacích rezistorů jako standardní: 10KΩ = Klidový stav (zavřeno) 14.7KΩ = Poplach (otevřeno) (10KΩ + 4.7KΩ) Tyto doporučené hodnoty rezistorů mohou být prostřednictvím technického software nastaveny na libovolnou hodnotu. Příklad 1 PIR dvojité vyvážení DEOL, N 4.7KΩ 10KΩ ALA RM TAM PER 9 1 Příklad 2 kontakt dvojité vyvážení DEOL, N 4.7KΩ 10KΩ strana 8 verze 2.01 září 2002

9 Zapojení vstupů: Příklad 3 PIR jednoduché vyvážení, Příklad 4 požární detektor EOL, N jednoduché vyvážení, EOL, NO 10KΩ 10KΩ ALA RM TAM PER ALA RM TAM PER 3 Příklad 5 kontakt jednoduché vyvážení, EOL, N 4 Příklad 6 kontakt jednod. vyvážení, EOL, NO 10KΩ 10KΩ 5 6 Příklad 7 požární detektor dvojité vyvážení DEOL, NO 4.7KΩ 10KΩ ALA RM TAM PER 7 Poznámka: Tyto příklady jsou pouze ilustrační příklady typických zapojení. Některé typy detektorů mohou vyžadovat zapojení odlišné od uvedených příkladů! Příklad 8 kontakt dvojité vyvážení DEOL, NO 4.7KΩ 10KΩ Master Unit Layout: 8 verze 2.01 září 2002 strana 9

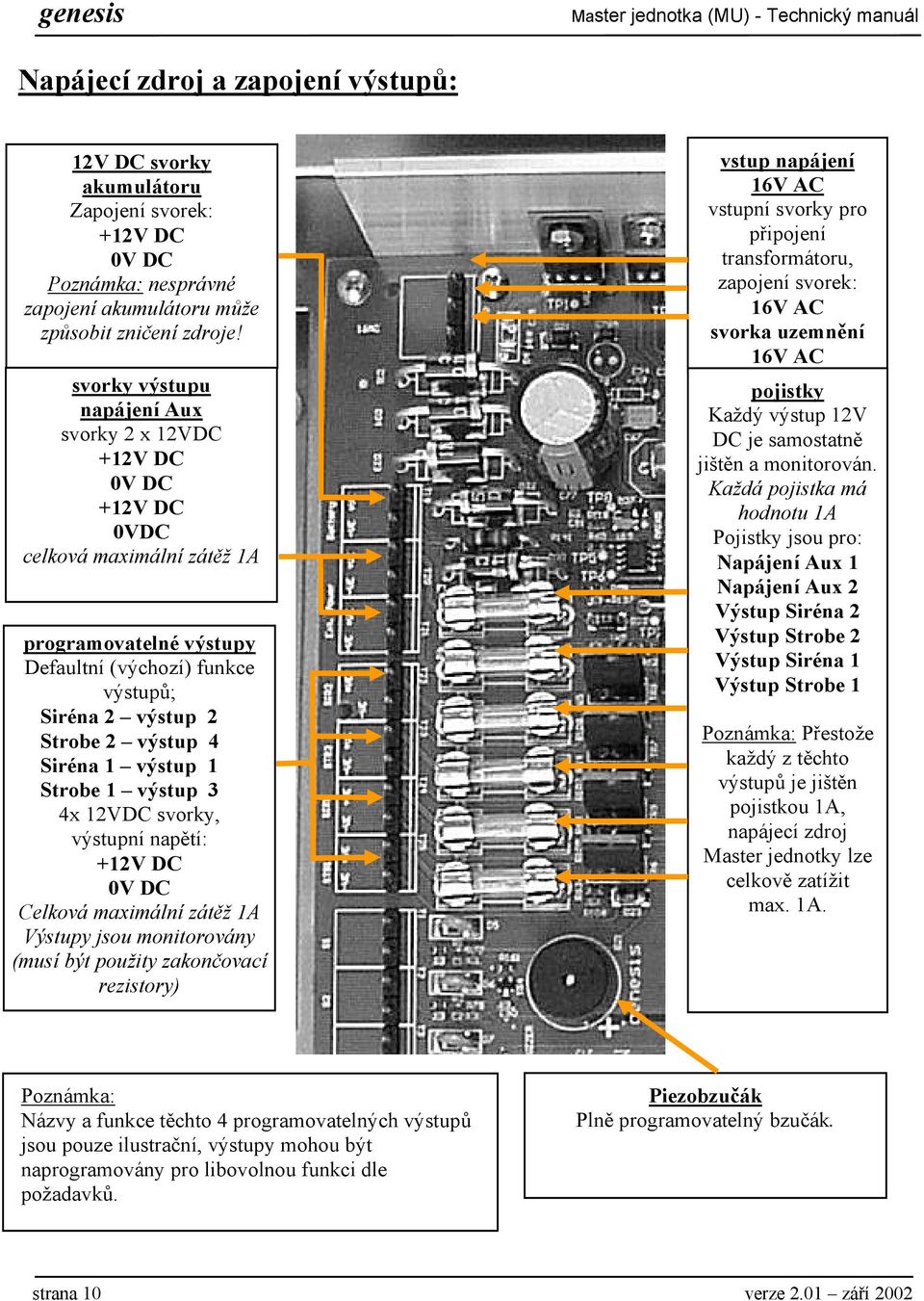

10 Napájecí zdroj a zapojení výstupů: 12V D svorky akumulátoru Zapojení svorek: +12V D 0V D Poznámka: nesprávné zapojení akumulátoru může způsobit zničení zdroje! svorky výstupu napájení Aux svorky 2 x 12VD +12V D 0V D +12V D 0VD celková maximální zátěž 1A programovatelné výstupy Defaultní (výchozí) funkce výstupů; Siréna 2 výstup 2 Strobe 2 výstup 4 Siréna 1 výstup 1 Strobe 1 výstup 3 4x 12VD svorky, výstupní napětí: +12V D 0V D elková maximální zátěž 1A Výstupy jsou monitorovány (musí být použity zakončovací rezistory) vstup napájení 16V A vstupní svorky pro připojení transformátoru, zapojení svorek: 16V A svorka uzemnění 16V A pojistky Každý výstup 12V D je samostatně jištěn a monitorován. Každá pojistka má hodnotu 1A Pojistky jsou pro: Napájení Aux 1 Napájení Aux 2 Výstup Siréna 2 Výstup Strobe 2 Výstup Siréna 1 Výstup Strobe 1 Poznámka: Přestože každý z těchto výstupů je jištěn pojistkou 1A, napájecí zdroj Master jednotky lze celkově zatížit max. 1A. Poznámka: Názvy a funkce těchto 4 programovatelných výstupů jsou pouze ilustrační, výstupy mohou být naprogramovány pro libovolnou funkci dle požadavků. Piezobzučák Plně programovatelný bzučák. strana 10 verze 2.01 září 2002

11 Ostatní: PROPOJKA BATERIE Tato propojka zapíná napětí z baterie do paměti Master jednotky. Jakmile bude tato propojka vyjmuta v okamžiku, když je Master jednotka bez napájení, dojde k vymazání VŠEH naprogramovaných údajů. Propojka musí být zasunuta v okamžiku instalace Master jednotky! KONEKTOR PRO I/O EXPANDER Tento 16-ti pinový konektor je určen pro propojení mezi master jednotkou (GEN-001) a vstupním / výstupním expandérem (GEN-020). Vstupní / výstupní expandér obsahuje dalších 16 vstupů a 4 relé výstupy. VSTUP TAMPER: Tento vstup je určen pro připojení N protisabotážního kontaktu krytu master jednotky. LITHIOVÁ BATERIE Tato baterie je určena pro zálohování napájení paměti Master jednotky pro případ výpadku napájení. Pro více informací viz. strana 17. TLAČÍTKO RESET Toto tlačítko je určeno pro technický reset procesoru Master jednotky. Používejte výhradně dle instrukcí autorizovaného distributora GENESIS. H7 Rezervováno pro budoucí použití. NEZASUNUJTE žádnou propojku do této pozice! SÉRIOVÉ ČÍSLO Každá jednotka systému GENESIS je označena unikátním sériovým číslem. Toto sériové číslo je zapotřebí pro konfiguraci systému a pro programování z technického software (adresace jednotek a zabezpečení komunikace). Odstranění sériového čísla způsobí ztrátu záruky! verze 2.01 září 2002 strana 11

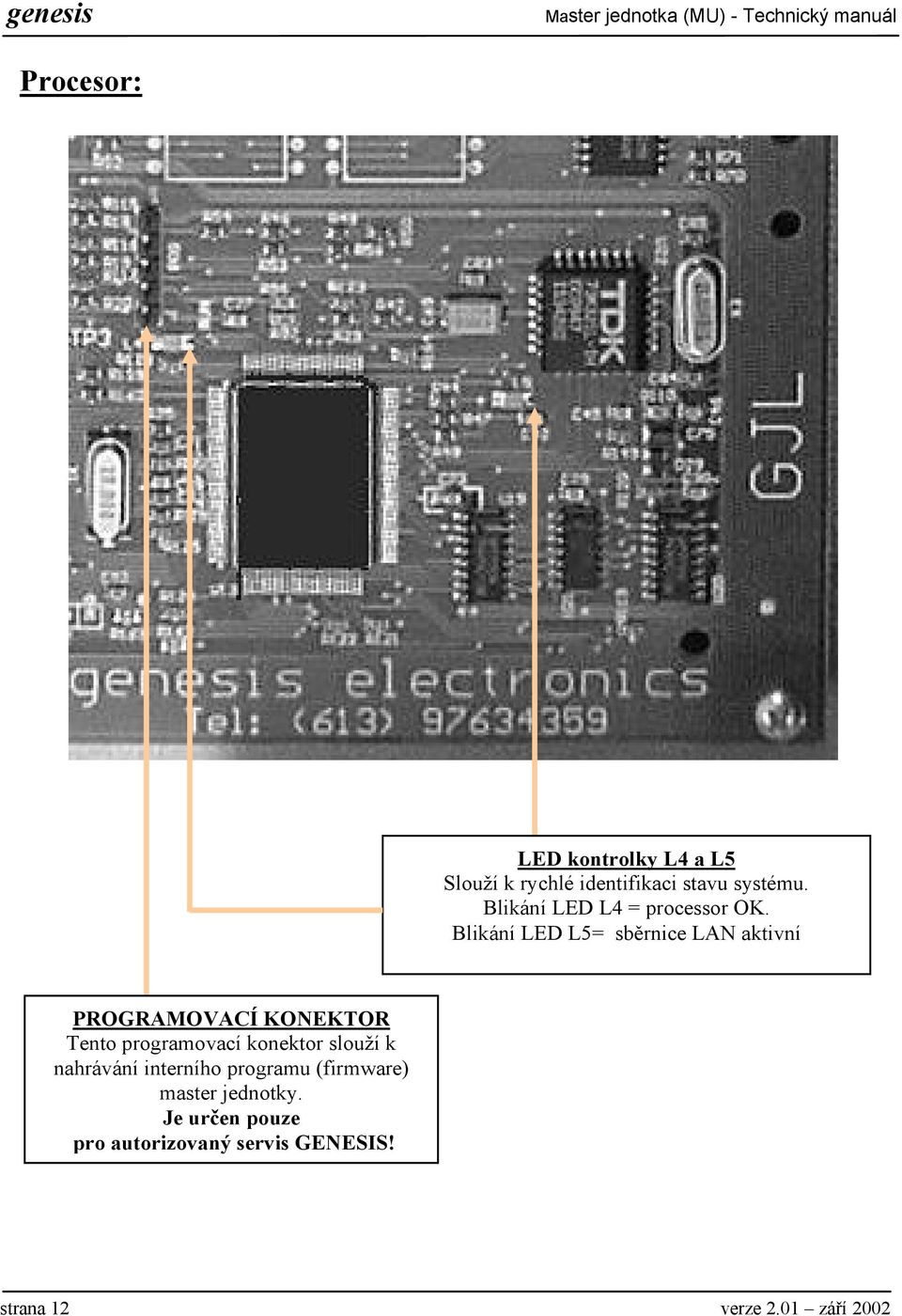

12 Procesor: LED kontrolky L4 a L5 Slouží k rychlé identifikaci stavu systému. Blikání LED L4 = processor OK. Blikání LED L5= sběrnice LAN aktivní PROGRAMOVAÍ KONEKTOR Tento programovací konektor slouží k nahrávání interního programu (firmware) master jednotky. Je určen pouze pro autorizovaný servis GENESIS! strana 12 verze 2.01 září 2002

13 Komunikace: TELEFONNÍ KONEKTOR Slouží k připojení telefonní linky v případě, že je použit telefonní komunikátor. KONEKTOR SBĚRNIE LAN: Svorky A a B sběrnice LAN slouží k propojení všech jednotek GENESIS datovou sběrnicí (RS485). Svorky linek A a B musí být vždy propojeny se svorkami A a B na ostatních jednotkách GENESIS. Svorka stínění (SHLD) je využita pouze v případě použití stíněného datového kabelu. Více podrobností o datové sběrnici LAN viz. Strana 12. KONEKTOR PRO PŘIPOJENÍ P Konektor sériového rozhraní RS-232 slouží k propojení master jednotky s počítačem P (prostřednictvím kabelu GEN-150). Toto spojení umožní konfiguraci, programování sledování ap. Systému GENESIS např. Genesis technickým software, software Aladdin, Genie nebo jinými software. PORT RS-232 Určen pro spojení s jednotkou STU232, Serial Securitel Interface Unit. Vyžaduje dodatečné osazení GEN-100 RS-232 Output. Tento výstup není pro Českou republiku využíván! PATIE U24 a U27 Určena pro osazení GEN-100 RS-232 Output hipset. Tento chipset je zapotřebí pro spojení mezi GEN-001 Master jednotkou a STU232. Pro ČR není využíváno! verze 2.01 září 2002 strana 13

14 Montáž: Master jednotka je navržena pro instalaci do kovové skříně GEN-130. Tato kovová skříň je konstruována pro osazení master jednotkou a dvěmi dalšími malými jednotkami GENESIS (TD, O, 8 relé jednotka nebo vstupně / výstupní jednotka). - Neinstalujte master jednotku ve venkovním prostředí! - Neinstalujte master jednotku tam, kde může přijít do přímého styku s vodou (např. déšť, sprinklery, vodovody ap.), v místech s vysokou vlhkostí nebo tam, kde může dojít ke kondenzaci vody! Kovová skříň GEN-130 je osazena protisabotážním kontaktem (proti otevření a odpáčení od zdi), jako volitelné příslušenství může být osazena vibračním detektorem proti odvrtání (nutný pro prostory s vysokými riziky). strana 14 verze 2.01 září 2002

15 Sběrnice LAN: Genesis používá pro komunikaci mezi jednotkami vysokorychlostní datovou sběrnici RS-485 LAN. Komunikační rychlost je 19,200 baud, maximální počet jednotek na sběrnici je 128 jednotek, celková délka datové sběrnice je až 1.5 kilometru. Pro zachování vysokého výkonu a vysoké spolehlivosti je nutné dodržet pro zapojení sběrnice doporučené postupy. Pro propojení jednotek datovou sběrnicí (RS-485) je nutno použít speciální datový kabel kategorie 5 nebo lepší (stejný jako pro počítačové sítě). Je doporučeno zachovávat v celé sběrnici barevné značení vodičů. Například svorka A na Master jednotce musí být vždy propojena se svorkami A na všech ostatních jednotkách sběrnice, to samé platí pro svorku B. Doporučené barevné značení je pro vodič spojující svorky A bílá (bílomodrá) a pro vodič spojující svorky B modrá. Oba vodiče musí být v jednom páru, který je vzájemně skroucen!. Častým problémem komunikace jsou prohozené vodiče A a B na některých jednotkách. Pokud se toto přihodí, některé jednotky komunikují a některé nekomunikují. Datová sběrnice LAN Genesis je zapojena v souladu s průmyslovým standardem. Při zapojování sběrnice nepoužívejte odbočky nebo větvení do hvězdy. Je možné, že systém bude pracovat i v tomto zapojení, ale v tomto případě Genesis nezaručuje správnou funkci systému. X X Nevhodné větvení do hvězdy Nevhodné odbočování verze 2.01 září 2002 strana 15

16 Genesis LAN (pokrač.): Připojit na komunikační uzemnění Master jednotka (MU) GEN001 SHD B A Master jednotka musí být vždy zapojena jako první na sběrnici. Jednotka má automaticky vestavěn zakončovací rezistor 180Ω. Stínění kabelů je vhodné u větších vzdáleností sběrnice pro větší ochranu kabelu proti rušení. Stínění se připojuje na komunikační uzemnění a to pouze na Master jednotce. Klávesnice (RAS) GEN030 Expander jednotka (EU) GEN010 Dvoudveřový kontroler (TD) GEN045 SHD B A SHD B A SHD B A Svorky pro stínění na všech jednotkách slouží pouze k tomuto účelu a nesmí být použity v jiném zapojení. Na datové sběrnici LAN Genesis o maximální délce 1,5km může být zapojeno až 127 přídavných jednotek (+1x Master jednotka). Na poslední jednotce na sběrnici musí být zapojena zakončovací propojka, která zařadí zakončovací rezistor 180Ω na konec sběrnice. Na žádné další jednotce nesmí být propojka zasunuta. Pokud je sběrnice zapojena tak, jak je výše uvedeno, její impedance by měla být přibližně 90Ω, plus vlastní impedance použitého datového kabelu. *Netestujte impedanci LAN, pokud jsou jednotky pod napětím. Ověřte si, že stínění datového kabelu není nikde spojeno s záporným pólem napájení a že k komunikačnímu uzemnení je připojeno pouze na Master jednotce. Správné zapojení sběrnice Správné zapojení sběrnice strana 16 verze 2.01 září 2002

17 VÝMĚNA LITHIOVÉ BATERIE Informace: Lithiová baterie, umístěná na desce master jednotky (SMD373), slouží k zálohování naprogramovaných údajů v případě výpadku napájení (síť a akumulátor současně). Jestliže je lithiová baterie vadná, nebo má nízké napětí, budou v tomto případě veškeré naprogramované a uložené informace nenávratně ztraceny. Přestože lithiová baterie má dlouhou životnost, musí být jednou za čas vyměněna. Postup: 1/ Baterie může být vyměněna, pokud je master jednotka řádně napájena (je nutno pracovat pečlivě, aby nedošlo ke zkratu na desce). V případě, že bude baterie vyjmuta pokud není master jednotka napájena, VEŠKERÁ NAPROGRAMOVANÁ DATA BUDOU SMAZÁNA! 2/ Vyjměte propojku BATTERY LINK, umístěnou poblíž lithiové baterie. Tímto odpojíte baterii od desky master jednotky. 3/ Vyjměte opatrně lithiovou baterii z jejího držáku. 4/ Vložte novou baterii, pozor na správnou polaritu (+pól k sobě, -pól směrem k desce). 5/ Zkontrolujte, zda je baterie řádně uložena v držáku. 6/ Zasuňte zpět propojku BATTERY LINK. POZOR! Pokud je baterie nesprávně vyměněna, může dojít k její explozi a ke zranění osob. Pro výměnu baterie používejte pouze stejný druh baterie, nebo jeho ekvivalent doporučený výrobcem. S bateriemi zacházejte výhradně dle instrukcí výrobce baterie. Použité baterie odkládejte pouze na vyhrazená místa. verze 2.01 září 2002 strana 17

18 Postup pro osazení přepěťové ochrany telefonní linky a datové sběrnice Informace: V prostorách, kde je předpokládáno silné rušení, musí být instalovány přepěťové ochrany. Pro přepěťové ochrany jsou na desce master jednotky připraveny pozice pro osazení. Tyto přepěťové ochrany slouží pro ochranu telefonní linky a datové sběrnice RS485. Osazení přepěťovými ochranami může provádět pouze kvalifikovaná osoba za dodržení níže uvedeného postupu. Postup: Na desce mohou být instalovány dvě ochrany, 1/ ochrana telefonní linky 2/ ochrana datové sběrnice RS485 Komponenty potřebné k instalaci přepěťových ochran: 1/ Volitelná sada ochran, GEN-A01 2/ Pájka 3/ ín 4/ Štípací kleště 5/ Prostředky osobní antistatické ochrany Během instalace ochran musí být zachovány zásady práce s elektrostaticky citlivými obvody, musí být odpojeno napájení a musí být odpojena telefonní linka. A/ Odpojte veškerá napájení od desky master jednotky, B/ Odpojte telefonní linku / Odpojte veškeré konektory a svorky (vstupy, výstupy, přídavné jednotky) D/ Demontujte desku master jednotky z kovové skříně (6 šroubů) E/ Vložte ochrany do otvorů na desce master jednotky a ochrany zapájejte (viz. obrázky 1 a 2) F/ Vložte konektor pro uzemnění do otvorů a zapájejte jej (viz. obrázky 1 a 2) G/ Zapojte uzemňovací kabel mezi konektorem uzemnění a uzemňovacím šroubem na kovové skříni, NEZAPOJUJTE UZEMNĚNÍ POD ŠROUB UPEVŇUJÍÍ DESKU MASTER JEDNOTKY DO KOVOVÉ SKŘÍNĚ (obrázky 1, 2, 3) H/ Zkontrolujte všechny přidané součásti I/ Namontujte desku master jednotky zpět do kovové skříně J/ Zapojte zpět všechny svorky a konektory, které předtím rozpojili K/ Připojte zpět telefonní linku L/ elé zapojení pečlivě zkontrolujte M/ Připojte zpět napájecí kabely N/ Zapněte napájení a otestujte všechny funkce systému Důležité upozornění: Uzemnění kovové skříně master jednotky musí být provedeno dle platných předpisů a norem a to osobou oprávněnou k této činnosti. strana 18 verze 2.01 září 2002

19 A/ Instalace přepěťové ochrany pro telefonní linku Obrázek 1 Pozice pro umístění přepěťové ochrany Pozor: Používejte pouze doporučené typy přepěťové ochrany! Nepoužívejte jiné komponenty! Zde instalovat konektor pro připojení uzemnění verze 2.01 září 2002 strana 19

20 B/ Instalace přepěťové ochrany pro sběrnici RS485 Obrázek 2 Pozice pro umístění přepěťové ochrany Pozor: Používejte pouze doporučené typy přepěťové ochrany! Nepoužívejte jiné komponenty! Zde instalovat konektor pro připojení uzemnění strana 20 verze 2.01 září 2002

21 Obrázek 3 Zobrazení stavu, kdy jsou osazeny obě přepěťové ochrany a je zapojeno uzemnění. Konektor pro připojení řádného uzemnění. Uzemňovací kabel nesmí být zapojen pod šrouby upevňující desku master jednotky, ale musí být zapojen na uzemňovací šroub skříně (poblíž chladiče) v horní části. verze 2.01 září 2002 strana 21

22 Důležité poznámky: NEZAPOJUJTE navzájem výstupy +12V D a OV D z jednotlivých napájecích zdrojů a jednotek GENESIS. Odstranění sériového čísla z jakékoliv jednotky GENESIS automaticky okamžitě způsobí ztrátu záruky, případně může způsobit nemožnost použití této jednotky. V případě potřeby výměny pojistky na jednotkách GENESIS používejte výhradně pojistky stejného typu. Pojistky používané v systému GENESIS jsou typu 2AG 1A 250V, s pomalou reakcí. Výrobce Genesis Electronics Australia doporučuje používat pouze Genesis schválená zařízení ve spojení se systémem Genesis. Zapojení transformátoru: strana 22 verze 2.01 září 2002

23 Příklady nastavení pro zakončovací rezistory: 10K/4K7 N/O 14K7 = klid 10K = narušeno DEOL Genesis AD hodnoty Tamper horní 180 Tamper spodní 140 Narušeno horní 180 Narušeno spodní 165 V klidu zavřeno zkrat = klid rozpojeno = narušeno N Genesis AD hodnoty Tamper horní 255 Tamper spodní 0 Narušeno horní 20 Narušeno spodní 0 V klidu otevřeno Rozpojeno = klid zkrat = narušeno NO Genesis AD hodnoty Tamper horní 255 Tamper spodní 0 Narušeno horní 255 Narušeno spodní 25 10K/10K N/ 10K = klid 20K = narušeno Genesis AD hodnoty Tamper horní 200 Tamper spodní 140 Narušeno horní 165 Narušeno spodní K/10K N/O 10K = klid 5K = narušeno Genesis AD hodnoty Tamper horní 165 Tamper spodní 85 Narušeno horní 165 Narušeno spodní 140 2K2/6K8 N/ 2K2= klid 9K = narušeno Genesis AD hodnoty Tamper horní 160 Tamper spodní 50 Narušeno horní 76 Narušeno spodní 50 2K2/6K8 N/O 9K = klid 2K2 = narušeno Genesis AD hodnoty Tamper horní 160 Tamper spodní 50 Narušeno horní 160 Narušeno spodní 135 verze 2.01 září 2002 strana 23

24 Příklady nastavení pro zakončovací rezistory: 3K3/3K3 N/ 3K3 = klid 6K6 = Narušeno Genesis AD hodnoty Tamper horní 135 Tamper spodní 72 Narušeno horní 85 Narušeno spodní 72 3K3/3K3- N/O 3K3 = klid 1K7 = Narušeno Genesis AD hodnoty Tamper horní 135 Tamper spodní 72 Narušeno horní 135 Narušeno spodní K 6K8 4K7 3K3 2K2 1K Jednoduché EOL Genesis AD hodnoty Tamper horní 255 Tamper spodní 0 Narušeno horní 165 Narušeno spodní 140 Jednoduché EOL Genesis AD hodnoty Tamper horní 255 Tamper spodní 0 Narušeno horní 135 Narušeno spodní 110 Jednoduché EOL Genesis AD hodnoty Tamper horní 255 Tamper spodní 0 Narušeno horní 110 Narušeno spodní 85 Jednoduché EOL Genesis AD hodnoty Tamper horní 255 Tamper spodní 0 Narušeno horní 95 Narušeno spodní 60 Jednoduché EOL Genesis AD hodnoty Tamper horní 255 Tamper spodní 0 Narušeno horní 70 Narušeno spodní 50 Jednoduché EOL Genesis AD hodnoty Tamper horní 255 Tamper spodní 0 Narušeno horní 35 Narušeno spodní 25 strana 24 verze 2.01 září 2002

25 Poznámky: verze 2.01 září 2002 strana 25

26 Poznámky: strana 26 verze 2.01 září 2002

27 Poznámky: verze 2.01 září 2002 strana 27

28 Genesis Electronics Australia Pty Ltd VÝHRADNÍ AUTORIZOVANÝ DISTRIBUTOR PRO ČESKOU REPUBLIKU: ALARM ABSOLON spol. s r.o. Březinova 9, Praha-8 tel.: , , , , , fax: , absolon@absolon.cz, Výrobce si ponechává právo na změny produktů bez předchozího upozornění. Tento manuál předpokládá, že instalační technik tohoto produktu je vyškolen a znalý všech předpisů a norem na bezpečnostní systémy, systémy kontroly vstupu a na systémy automatizace. Z tohoto důvodu Genesis Electronics Ltd. a Alarm Absolon spol. s r.o. nenesou žádnou odpovědnost za nějaké poškození, finanční ztráty nebo škody způsobené na jakémkoliv majetku nebo osobě vyplývající ze správného nebo nesprávného používání jakéhokoliv komponentu Genesis Electronics. strana 28 verze 2.01 září 2002
