K Přístupový systém na karty s USB rozhraním

Rozměr: px
Začít zobrazení ze stránky:

Download "K8019 - Přístupový systém na karty s USB rozhraním"

Transkript

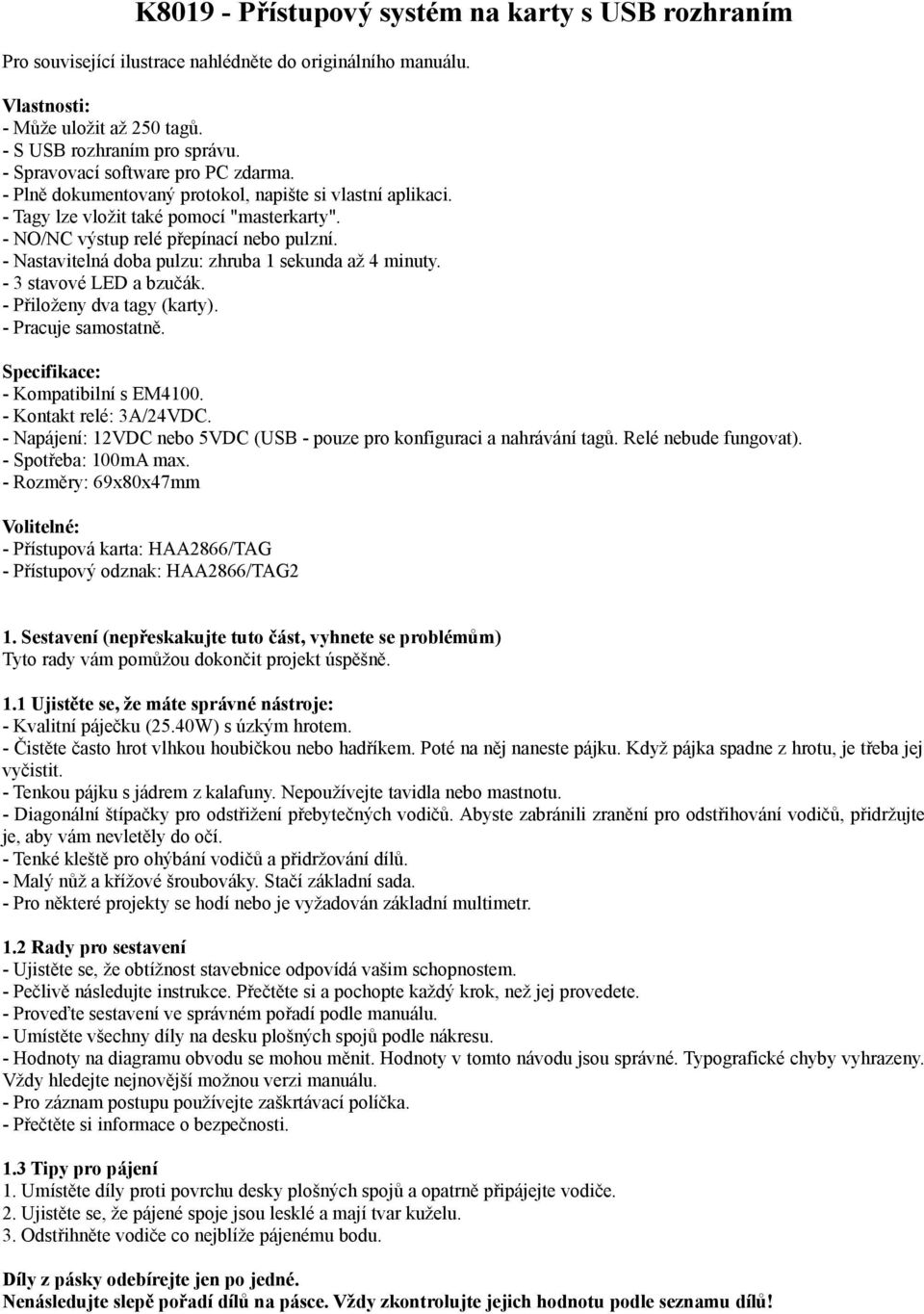

1 K Přístupový systém na karty s USB rozhraním Pro související ilustrace nahlédněte do originálního manuálu. Vlastnosti: - Může uložit až 250 tagů. - S USB rozhraním pro správu. - Spravovací software pro PC zdarma. - Plně dokumentovaný protokol, napište si vlastní aplikaci. - Tagy lze vložit také pomocí "masterkarty". - NO/NC výstup relé přepínací nebo pulzní. - Nastavitelná doba pulzu: zhruba 1 sekunda až 4 minuty. - 3 stavové LED a bzučák. - Přiloženy dva tagy (karty). - Pracuje samostatně. Specifikace: - Kompatibilní s EM Kontakt relé: 3A/24VDC. - Napájení: 12VDC nebo 5VDC (USB - pouze pro konfiguraci a nahrávání tagů. Relé nebude fungovat). - Spotřeba: 100mA max. - Rozměry: 69x80x47mm Volitelné: - Přístupová karta: HAA2866/TAG - Přístupový odznak: HAA2866/TAG2 1. Sestavení (nepřeskakujte tuto část, vyhnete se problémům) Tyto rady vám pomůžou dokončit projekt úspěšně. 1.1 Ujistěte se, že máte správné nástroje: - Kvalitní páječku (25.40W) s úzkým hrotem. - Čistěte často hrot vlhkou houbičkou nebo hadříkem. Poté na něj naneste pájku. Když pájka spadne z hrotu, je třeba jej vyčistit. - Tenkou pájku s jádrem z kalafuny. Nepoužívejte tavidla nebo mastnotu. - Diagonální štípačky pro odstřižení přebytečných vodičů. Abyste zabránili zranění pro odstřihování vodičů, přidržujte je, aby vám nevletěly do očí. - Tenké kleště pro ohýbání vodičů a přidržování dílů. - Malý nůž a křížové šroubováky. Stačí základní sada. - Pro některé projekty se hodí nebo je vyžadován základní multimetr. 1.2 Rady pro sestavení - Ujistěte se, že obtížnost stavebnice odpovídá vašim schopnostem. - Pečlivě následujte instrukce. Přečtěte si a pochopte každý krok, než jej provedete. - Proveďte sestavení ve správném pořadí podle manuálu. - Umístěte všechny díly na desku plošných spojů podle nákresu. - Hodnoty na diagramu obvodu se mohou měnit. Hodnoty v tomto návodu jsou správné. Typografické chyby vyhrazeny. Vždy hledejte nejnovější možnou verzi manuálu. - Pro záznam postupu používejte zaškrtávací políčka. - Přečtěte si informace o bezpečnosti. 1.3 Tipy pro pájení 1. Umístěte díly proti povrchu desky plošných spojů a opatrně připájejte vodiče. 2. Ujistěte se, že pájené spoje jsou lesklé a mají tvar kuželu. 3. Odstřihněte vodiče co nejblíže pájenému bodu. Díly z pásky odebírejte jen po jedné. Nenásledujte slepě pořadí dílů na pásce. Vždy zkontrolujte jejich hodnotu podle seznamu dílů!

2 I. Sestavení 1. Jumper vodič - J1 2. Diody - pozor na polaritu! cathode = katoda - D1: 1N D2: 1N D3: 1N D4: 1N D5: 1N Zenerovy diody - pozor na polaritu! cathode = katoda - D6: 1N D7: 1N Rezistory - R1: 470 (4-7-1-B) - R2: 470 (4-7-1-B) - R3: 470 (4-7-1-B) - R4: 100K (1-0-4-B) - R5: 100K (1-0-4-B) - R6: 10K (1-0-3-B) - R7: 10K (1-0-3-B) - R8: 10K (1-0-3-B) - R9: 220K (2-2-4-B) - R10: 220K (2-2-4-B) - R11: 4K7 (4-7-2-B) - R12: 4K7 (4-7-2-B) - R13: 1K (1-0-2-B) - R14: 39K (3-9-3-B) - R15: 1M (1-0-5-B) - R16: 10 (1-0-0-B-9) (fóliový rezistor) - R17: 330 (3-3-1-B) - R18: 330 (3-3-1-B) - R19: 1K (1-0-2-B) - R20: 560 (5-6-1-B) - R21: 1K2 (1-2-2-B) - R22: 10K (1-0-3-B) - R23: 10 (1-0-0-B-9) (fóliový rezistor) 5. Keramické kapacitory - C7: 100nF (104) - C8: 100nF (104) - C9: 100nF (104) - C10: 100nF (104) - C11: 100nF (104) - C20: 100nF (104) 6. Sockety na integrované obvody - pozor na umístění drážky! - IC1: 8p - IC1: 16p 7. Keramické kapacitory - C1: 10nF (103) - C2: 10nF (103) - C3: 10nF (103) - C4: 4.7nF (472) - C5: 4.7nF (472) - C6: 4.7nF (472) - C12: 100pF (101)

3 - C13: 100pF (101) - C14: 470pF (471) - C16: 22pF (22) - C17: 22pF (22) - C18: 470nF (474) 8. Tranzistory - T1: BC547B - T2: BC547B - T3: BC547B - T4: BC Bzučák - pozor na polaritu! - BUZ1 10. Svorkovnice - SK5: 2p (napájení) 11. USB konektor - SK3 12. Násuvná vidlice "male" - SK1: 6p 13. Elektrolytické kapacitory - pozor na polaritu! - C15: 4,7μF - C19: 100μF 14. Svorkovnice - SK4: 3p (relé výstup) 15. Quartz krystal - X1: 12MHz 16. Napěťový regulátor - VR1: UA Relé - RY1: VR15121C 18. Integrované obvody - pozor na umístění drážky! - IC1: LM358 - IC2: VK8019 (programováno PIC18F14K50-I/P) Deska plošných spojů RFID čtečky 1. LED - pozor na polaritu! - LD1 (červená) - LD2 (modrá) - LD3 (zelená) Bend the leads = ohněte vodiče 2. Připojení desky na kabel (female) blue = modrá green = zelená brown = hnědá red = červená orange = oranžová yellow = žlutá connect to main board = připojte k hlavní desce

4 II. Sestavení spacer = distanční sloupek M3 nut = matka M3 M3 x 25 mm Allen screw = M3 x 25 mm Allen šroub III. Příklad zavěšení Output, ex. doorlock, security system = výstup, např. zámek u dveří, bezpečnostní systém Power supply: 12VDC = Napájení: 12VDC IV. Instalace softwaru Poznámka: Instalace softwaru není nutná, protože první karta, kterou použijete, přepne jednotku do módu učení. V módu učení můžete naučit přístroj rozeznávat více karet. Viz dále v návodu. Krok 1: Stáhněte si software ze stránek výrobce. Krok 2: Otevřete soubor a spusťte software. Krok 3: Vyberte "další" pro spuštění instalace. Krok 4: Vyberte umístění ve vašem počítači.

5 Krok 5: Vyberte menu "Start folder", kam budou umístěny programové zkratky. Krok 6: Vyberte další volby, které chcete provést. Krok 7: Vyberte "Install" pro instalaci softwaru. Krok 8: Klikněte na "finish" pro ukončení.

6 V. Instalace ovladače Připojte USB konektor K8019 k vašemu počítači pomocí USB kabelu. Při prvním spojení byste měli nejprve na své PC nainstalovat USB ovladač. VI. Indikace A. LED Čtečka karet má tři barevné LED : zelenou, modrou a červenou. LED Status LD1 Svítí Relé vypnuté LD2 Svítí Zapnuto Bliká Spuštěn mód učení LD3 Svítí Relé napájeno B. Zvuk... spuštění / ukončení módu učení neplatná karta. platná karta / karta uložena (mód učení) Relé Když je předložena platná karta, relé je spuštěno. Relé má tři konfigurace (provádějí se pomocí PC) - Přepínací: přiložení = ON, přiložení = OFF. - Momentární: ON, když je karta přiložena. - Časovač/odloženo = ON po n sekund. Mód učení Jedna karta může být master kartou, která se používá pro spuštění módu učení. Pokud je v módu učení přiložena neplatná karta, je přidána do paměti čtečky. Pokud čtečka karet obsahuje 0 karet, pak jakákoliv další přiložená karta spustí mód učení a bude uložena jako master karta. Mód učení se automaticky vypne po 30 sekundách. Pokud je během této doby přiložena karta, zbývá do ukončení dalších 30 sekund. - Během módu učení zůstává relé vypnuté. - Pokud se neozve pípnutí při předložení karty v módu učení, pak je databáze plná (limit 250 karet). - Kartu nelze odebrat, to je možné pouze pomocí PC aplikace. Validace karty RFID tag sestává z pěti bytů. Pouze poslední čtyři byty se používají pro validaci. Tyto poslední čtyři byty reprezentují číslo vytištěné na RFID kartě. První byt je identifikační číslo výrobce a proto je ignorován. VIII. Jak funguje RFID? RFID je v nomálním módu nečinný. Nevykonává žádnou aktivitu a nepotřebuje napájení. To se změní, jakmile tag projde polem čtečky. RFID čtečka vysílá rádiové vlny na frekvenci podobné té na tagu. Anténa tagu získá z těchto vln dostatek energie pro ukončení nečinnosti tagu a napájení mikročipu. Mikročip tagu spustí bezdrátovou komunikaci se čtečkou a přijme příkaz. Čip provede příkaz a přenese údaje přes anténu tagu. V případě pasivního tagu v příkladu údaje jsou unikátní sériové číslo tagu v binárním formátu (1 a 0) přenesené pomocí rádiových vln. Anténa zachytí vysílané údaje a pošle je kabelem ve formě elektrických signálů do ovládacího modulu čtečky. Modul poté dekóduje rádiové signály a získá binární data. Čtečka má nyní identifikační číslo tagu v digitálním formátu, který lze ihned zpracovat nebo vytisknout. Tyto údaje budou nejspíše doplněny doplňujícími údaji (např. časem a místem) a rychle je zašle do zpracovací jednotky nebo informačního systému. Důležitá: Čip tagu má unikátní číslo, sériové číslo čipu přidělené při výrobě. Popisky obrázků: CHIP with EPC code... = Čip s EPC kódem. EPS, série čísel unikátní pro tag, např Processing unit / Information system = zpracovací jednotka / inrofmační systém. Control module = ovládací modul RFID reader = RFID čtečka

7 Schématický diagram - viz strana 17 originálního manuálu Deska plošných spojů - viz strana 18 originálního manuálu LED a jejich použití LED mají specifický pokles napětí v závislosti na typu a barvě. Pro přesný pokles napětí a nominální proud se podívejte na datasheet! Nezapojujte LED paralelně! Jak vypočítat odpor série: Příklad: pracujete s červenou LED (1.7V) a zdrojem 9Vdc. Vyžadovaný proud LED pro plný jas: 5mA (lze nalézt v datasheetu LED) Napájecí napětí (V) - napětí LED (V) / požadovaný proud (A) = odpor série (ohmy) 9V - 1.7V / 0.005A = 1460 ohmů Nejbližší hodnota: použijte 1k5 rezistor Požadovaný výkon rezistoru - napětí přes rezistor x proud procházející rezistorem (9V - 1.7V) x 0.005A = 0.036W Bude stačit standardní 1/4W rezistor LED v sérii: Příklad: 3x červená LED (1.7V) ma 9V baterii. Vyžadovaný proud LED pro plný jas: 5mA (hodnotu lze nalézt v datasheetu pro LED) Napájecí napětí (V) - (počet LED x napětí LED (V)) / požadovaný proud (A) = odpor série (ohmy) 9V - (3 x 1.7V) / 0.005A = 780 ohmů Použijte rezistor 820 ohmů. Výstupy otevřeného kolektoru Výstup otevřeného kolektoru je možné přirovnat k přepínači, který se při použití přepíná na uzemnění. Příklad: Jak zapnout LED pomocí výstupu otevřeného kolektoru.

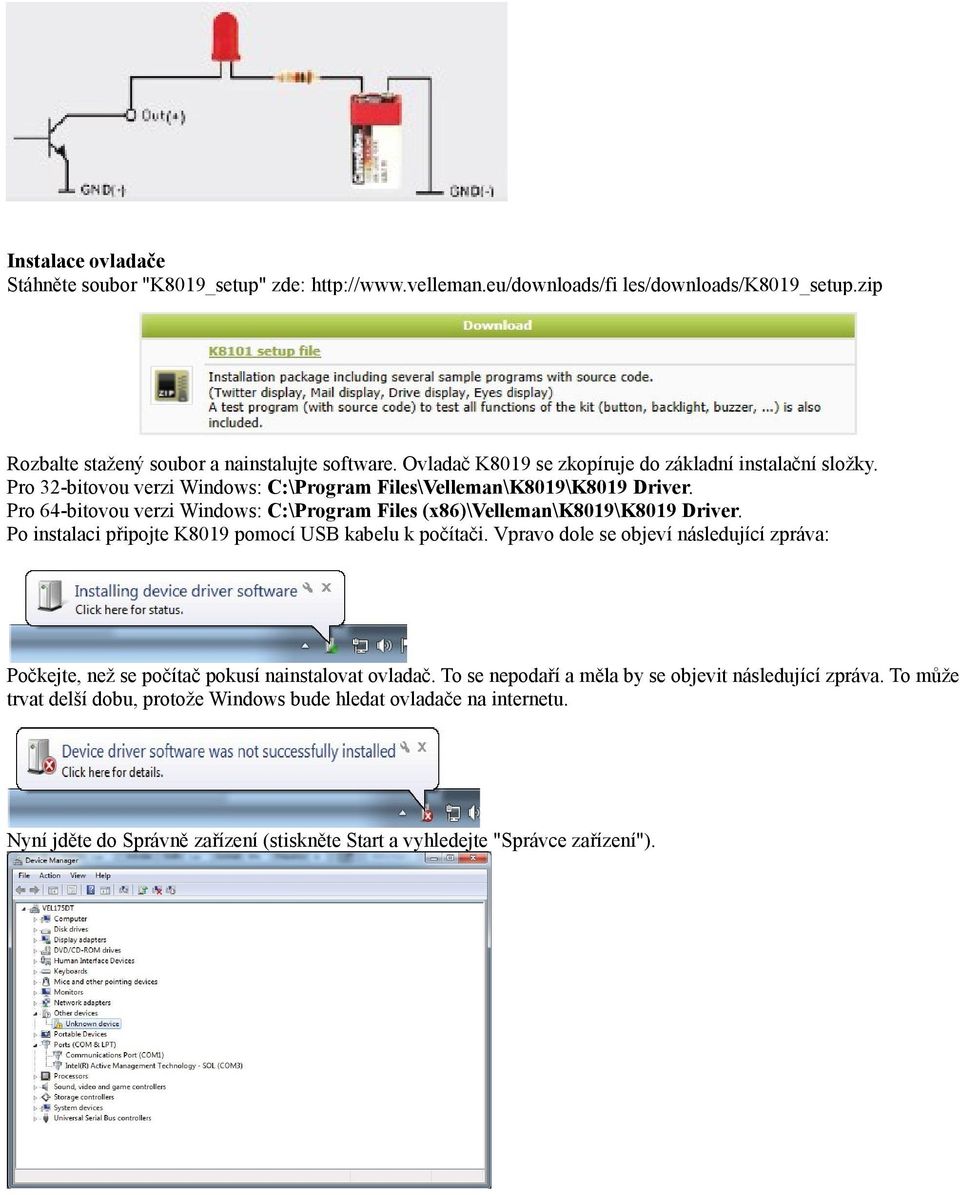

8 Instalace ovladače Stáhněte soubor "K8019_setup" zde: les/downloads/k8019_setup.zip Rozbalte stažený soubor a nainstalujte software. Ovladač K8019 se zkopíruje do základní instalační složky. Pro 32-bitovou verzi Windows: C:\Program Files\Velleman\K8019\K8019 Driver. Pro 64-bitovou verzi Windows: C:\Program Files (x86)\velleman\k8019\k8019 Driver. Po instalaci připojte K8019 pomocí USB kabelu k počítači. Vpravo dole se objeví následující zpráva: Počkejte, než se počítač pokusí nainstalovat ovladač. To se nepodaří a měla by se objevit následující zpráva. To může trvat delší dobu, protože Windows bude hledat ovladače na internetu. Nyní jděte do Správně zařízení (stiskněte Start a vyhledejte "Správce zařízení").

9 Nyní klikněte pravým tlačítkem myši a vyberte "Aktualizovat software ovladače". Měla by se objevit následující zpráva. Vyberte, že chcete vyhledat ovladače ve svém počítači. U 32-bitové verze Windows je zde: C:\Program Files\Velleman\K8019\K8019 Driver U 64-bitové verze Windows je zde: C:\Program Files (x86)\velleman\k8019\k8019 Driver Klikněte na OK. Objeví se následující okno. Vyberte, že software chcete nainstalovat. Windows nainstaluje ovladač a vy můžete používat vás software K8019!

10 Protokol K8019 komunikuje v bytech, nikoliv textem. Nepoužívejte telnet. Packet vypadá podobně jako zde: <42> = vždy 42 hex <??> = velikost (v bytech) celého packetu <??> = příkazový byt <ff> = vždy ff hex <??>...<??> = volitelná extra data Poznámka: <42> je hexidecimální číslo 42, obsažené v 1 bytu Událost přiblížení karty obdrženo: přiblížení karty <42><09><07><ff><??><??><??><??><??> (= tag o pěti bytech) Čtení všech karet vysláno: číst databázi <42><04><02><ff> obdrženo: začátek přenosu <42><05><03><ff><??> (= index master karty) obdrženo: karta <42><04><04><ff><??><??><??><??><??> (= tag o pěti bytech) obdrženo: přenos dokončen <42><04><05><ff> Přidání jednotlivé karty vysláno: přidat kartu <42><09><07><ff><??><??><??><??><??> (tag o pěti bytech) Vyčištění databáze a přidání více karet vysláno: spustit aktualizaci databáze <42><05><06><ff><??> (= index master karty) vysláno: karta (opakujte pro každou kartu) <42><09><07><ff><??><??><??><??><??> (= tag o pěti bytech) obdrženo: karta přidána (pro každou kartu) <42><04><08><ff> vysláno: ukončení aktualizace databáze <42><04><09><ff> Změny a typografické chyby vyhrazeny. Dovozce pro Českou republiku: GM electronic, spol. s r. o. Křižíkova 147/ Praha 8
