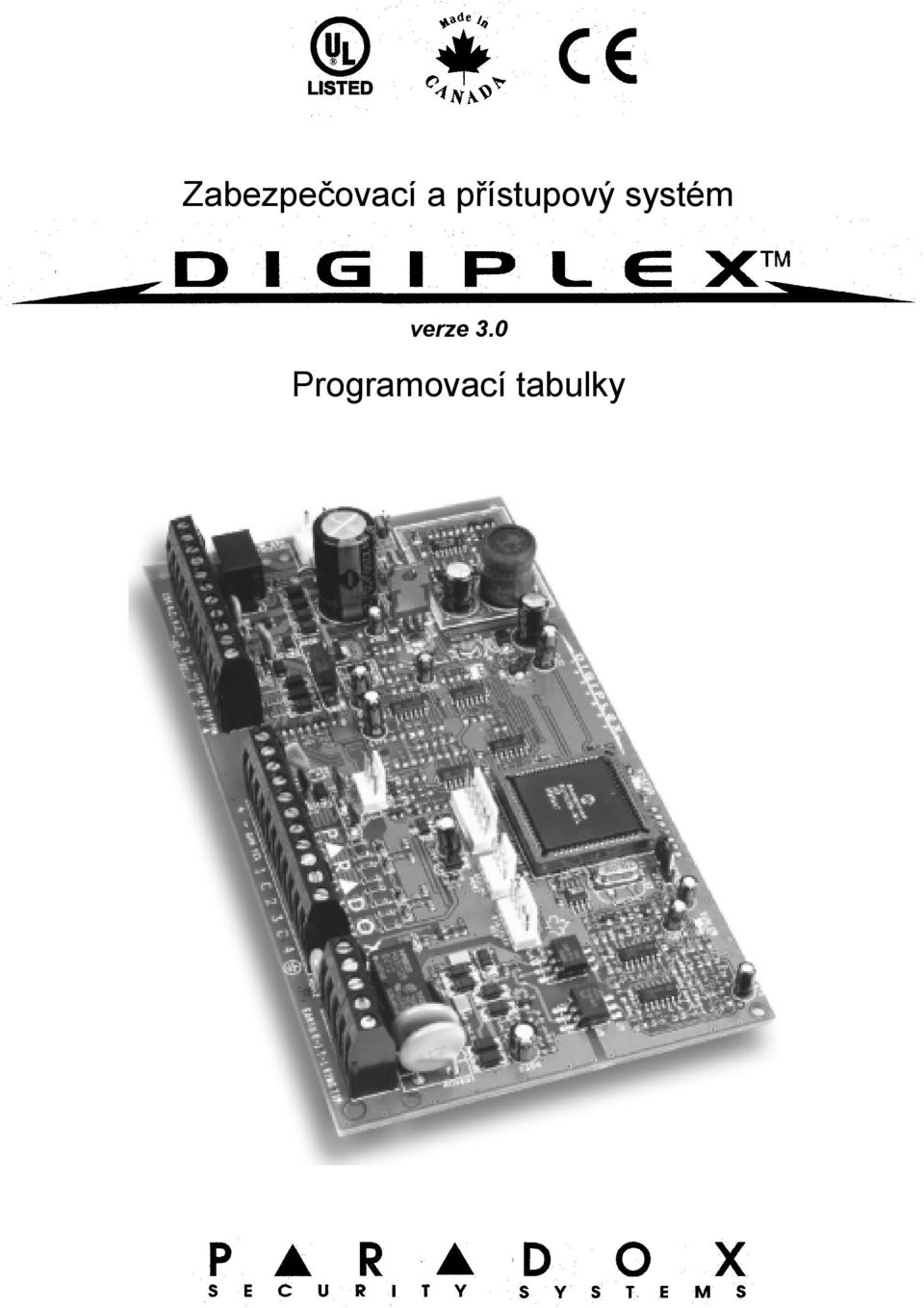

1 Zabezpečovací a přístupový systém verze 3.0 Programovací tabulky

2 REV EuroSat 1

3 Začínáme s programováním Co je nutné udělat nejdříve? 1. Pokud nejste s ústřednou seznámeni, prostudujte nejdříve úplný instalační manuál pro DIGIPLEX (zabezpečovací nebo přístupovou část). V tomto manuálu najdete základní možnosti systému s popisem vlastností (může se v detailech lišit s ohledem na aktuální verzi). 2. Regulárně zapojit systém, dbejte zvláště na: Správné zapojení vodičů sběrnice (svorky RED, BLK, GRN, YEL na ústředně a modulech) Délku sběrnice včetně jednotlivých větví Úbytky napětí způsobených délkou sběrnice (lze použít posilovací zdroj) a maximální zatížitelnost zdroje ústředny (max. 700mA) Vyvážení výstupu BELL odporem 1kΩ 3. Opsat všechna sériová čísla modulů, připojených na sběrnici a zapsat je do tabulky pro snadnější orientaci. Jak oživit systém? 1. Připojte k systému ošetřenému dle výše jmenovaných bodů transformátor a záložní akumulátor (při prvním oživení nejdříve propojte propojku RESET na desce ústředny). 2. Po naběhnutí systému by měl display (nebo LED dioda na LED klávesnici) zobrazovat poruchu vynulování vnitřních hodin. Stiskněte TRBL, klávesu 8 a nastavte čas a datum. 3. Proveďte nascanování sběrnice vstupte do programování a zadejte sekci [955]. Systém automaticky načte přítomné a smaže nepřítomné moduly. Během scanování zobrazuje sériová čísla modulů doporučujeme kontrolovat jejich počet. 4. Nyní můžeme začít programovat pomocí klávesnice nebo PC, systém by měl být v klidu a nezobrazovat žádnou poruchu. 5. Pokud systém programujete poprvé, doporučujeme provést reset: propojit propojku RESET na desce ústředny a vstoupit do programovací sekce [970]. Jak se ústředna programuje? 1. Zabezpečovací ústřednu DIGIPLEX lze programovat pomocí software pro up / download pod os WINDOWS (dbejte, abyste měli správnou verzi programu 1.40 nebo vyšší). Tento software se jmenuje WINLOAD a je zdarma k dispozici u distributora, fy. EUROSAT cs, tel. 05/ , možnost stažení z Internetu. Při programování tímto programem postupujte podle příslušného manuálu. případně 2. Druhou možností je programování pomocí LCD klávesnice, jež je popsána v tomto manuálu. Systém lze programovat i pomocí LED klávesnice, z hlediska přehlednosti však tuto možnost nedoporučujeme. 3. Poslední možností je přehrání programu pomocí paměťového klíče (viz dále). Upozorňujeme, že při této metodě nejsou přehrány sekce související se sériovými čísly ( 001 až 048 přiřazení zón). REV EuroSat 2

4 Vstup do programování a zadávání dat Tovární hodnota instalačního kódu: zadání sekce [800] Tovární hodnota master kódu: reset sekce [950] VSTUP DO PROGRAMOVÁNÍ 1. Stiskni a podrž klávesu 0 2. Zadej [instalační kód] 3. Zadej tři číslice programovací [sekce] 4. Zadej požadovaná [data] Formát požadovaných dat je ukázán v této programovací příručce a je popsán v programovacím manuálu Metoda zadávání po jedné číslici Některé sekce požadují zadání decimální hodnoty v rozsahu 000 až 255 (např. programování časů). Pokud zadáváme pouze jednu hodnotu (např. 5), je nutné zadat 005. Další adresy požadují zadání šestnáctkové hodnoty 0 až F (např. zadávání přenosových kódů komunikátoru). Některé sekce požadují pouze jednu hodnotu, některé požadují zadání až 32 hodnot současně. Některé sekce požadují přesný počet zadaných číslic (nejčastěji 2) a po zadání poslední automaticky přeskočí na další programovací adresu. Způsob zadávání HEX znaků: KLÁVESA HODNOTA [0] až [9] 0 Až 9 (desítkově i šestnáctkově) [STAY] A (pouze šestnáctkově) [FORCE] B (pouze šestnáctkově) [ARM] C (pouze šestnáctkově) [DISARM] D (pouze šestnáctkově) [BYP] E (pouze šestnáctkově) [MEM] F (pouze šestnáctkově) [CLEAR] Odchod ze sekce bez uložení dat (desítkově i šestnáctkově) [ENTER] Uložení dat a odchod ze sekce (pouze šestnáctkově) Programování vlastností Některé sekce požadují povolení nebo zakázání ("rozsvícení" a "zhasnutí") klávesy 1 až 8, kde každá klávesa reprezentuje určitou vlastnost kterou tímto povolíme nebo zakážeme. Pokud je příslušná klávesa "rozsvícena", svítí její hodnota na displeji klávesnice. Je - li zahasnuta je na jejím místě [*]. Opětovným stiskem klávesy volbu vypneme. Po kompletním nastavení uložíme pomocí klávesy [ENTER] nebo [ ] a systém automaticky přejde na další adresu. Stiskem klávesy [CLEAR] nebo [0] (dle sekce) zadané hodnoty vymažeme. Parametry, které mohou nabýt více než dvou stavů, zadáváme pomocí dvou kláves. REV EuroSat 3

5 Seznam poruch Poruchy, které lze indikovat systémem se dělí do osmi skupin. Do zobrazení jednotlivých poruch vstoupíme podle následujícího návodu: 1. Pokud jsme v normálním režimu ústředny, stiskneme klávesu [TRBL] tato klávesa / nápis svítí Zobrazené číslo(a) představuje, na které skupině (viz. dále) porucha nastala 2. Stiskneme příslušnou číslici skupiny té skupiny, jejíž poruchy chceme prohlédnout Číslice odpovídá příslušné poruše ve zvolené skupině Skupina poruch [1]: Systém [1] Výpadek sítě Panel nedetekoval žádné střídavé napájení [2] Chyba baterie Záložní baterie je odpojena nebo nemá dostatečné napětí (10,2V) [3] Překročen odběr výstupu Maximální proudový odběr výstupu (1,1A) byl překročen, výstup odpojen do odstranění poruchy [4] Překročen odběr sirény Maximální proudový odběr sirény (3A) byl překročen, výstup je odpojen do odstranění poruchy [5] Siréna nenalezena Řídící panel nenalezl sirénu. Pokud je siréna připojena přes přídavné relé, lze tuto zprávu eliminovat paralelním připojením 1kΩ rezistoru. [6] Chyba paměti ROM Nastala chyba paměti ROM. Kontaktujte Vašeho dodavatele. Skupina poruch [2]: Komunikátor [1] telefonní linka Panel nedetekoval připojení žádné telefonní linky [2] chyba komunikace 1 Nastala chyba komunikace na první telefonní číslo [3] chyba komunikace 2 Nastala chyba komunikace na druhé telefonní číslo [4] chyba komunikace 3 Nastala chyba komunikace na třetí telefonní číslo [5] chyba komunikace 4 Nastala chyba komunikace na čtvrté telefonní číslo [6] chyba komunikace na PC Nastala chyba komunikace na PC s up/dowload software (WINLOAD) Skupina poruch [3]: Porucha modulu [1] Ochranný kontakt modulu Ústředna indikuje otevření ochranného kontaktu na nějakém modulu [2] Chyba ROM Ústředna indikuje poruchu paměti nějakého modulu. Kontaktujte Vašeho distributora pro výměnu modulu. [3] Porucha tel. Linky Modul nedetekoval připojenou telefonní linku (např. hlasový volač) [4] Chyba komunikace Nastala chyba komunikace na modulu pro jeho telefonní čísla [5] Porucha tiskárny Ústředna detekovala poruchu tiskárny (došel nebo se zasekl papír, vypadlo napájení atd.) [6] Výpadek sítě Na modulu vypadlo střídavé napájení (např. na posilovacím zdroji) [7] Porucha baterie Baterie je odpojena, nebo potřebuje dobít či vyměnit [8] Napájecí výstup Napájecí výstup modulu překročil proudový limit Skupina poruch [4]: Poruchy sběrnice [1] Ztracena klávesnice Klávesnice nekomunikovala dlouho s ústřednou [2] Ztracen modul Modul dlouho nekomunikoval s ústřednou [5] Bezpečnostní neshoda modulů (SAFETY MISMATCH) Na sběrnici je instalován uzamčený modul jehož bezpečnostní kód se neshoduje s kódem řídicího modulu. Odeberte jej a kontaktujte vašeho dodavatele. [6] Centrální porucha Úplná chyba komunikace mezi ústřednou a ostatními moduly [7] Sběrnice přetížena Na sběrnici je připojeno příliš mnoho zařízení (více než 95) [8] Chyba komunikace sběrnice Sběrnice má problémy s komunikací mezi ústřednou a ostatními moduly REV EuroSat 4

6 Skupina poruch [5]: Ochranný kontakt zóny Zóna nebo zóny mají otevřený ochranný kontakt se zobrazením na klávesnice Skupina poruch [6]: Vybitá baterie na zóně Používáme - li bezdrátové pohybové detektory, indikuje tato poruchy, že v detektoru je třeba vyměnit baterii. Také žluté LED na zařízení indikuje poruchu. Skupina poruch [7]: Porucha zóny Bezdrátové zařízení dlouho nekomunikovalo s přijímačem nebo nastala porucha požární zóny. Skupina poruch [8]: Vynulování vnitřních hodin Vnitřní hodiny a datum byly vynulovánu (ústředna byla odpojena a zapojena na napájení). Stiskem klávesy [8] vstoupíme do menu programování data a času. Pokud jsme tak neučinili při prvním vstupu do zobrazení [TRBL], případně pokud chceme čas korigovat, nastavíme hodiny tímto postupem: Zadáme platný kód Stiskneme klávesu [TRBL] Stiskneme klávesu [8] Zadáme platný čas a datum REV EuroSat 5

7 Seznam sériových čísel Všechny moduly, komunikující s ústřednou po sériové sběrnici jsou označeny osmi místným sériovým číslem. Doporučujeme odlepit jeden ze štítků na modulu a nalepit do tabulky na následujících stranách. Maximální počet modulů je 95. TYP MODULU & POPIS SÉRIOVÉ ČÍSLO TYP MODULU & POPIS SÉRIOVÉ ČÍSLO REV EuroSat 6

8 TYP MODULU & POPIS SÉRIOVÉ ČÍSLO TYP MODULU & POPIS SÉRIOVÉ ČÍSLO REV EuroSat 7

9 REV EuroSat 8

10 Číslování zón Číslování zón Programovací sekce [001] až [048] reprezentují zóny 1 až 48. Na těchto adresách přiřazujeme konkrétní vstupy zónám (zónu č.1 může například tvořit 5. vstup na ústředně, zónu č.2 určité sběrnicové čidlo atd.). Touto metodou přiřadíme všech 48 zón (nebo pouze některé). Každý vstup lze přiřadit pouze jednou. Jedné zóně lze přiřadit pouze jeden vstup. Nepřiřazené vstupy na ústředně a expanderech nemusíme vyvažovat. Používáme li zdvojení zón, jsou pořadové čísla vstupů na ústředně 1/5, 2/6.4/8, na mini expanderu připojeném do ústředny 9/13, 10/14..12/16. Na 16-ti zónových expanderech jsou pořadová čísla 1/9, 2/10.8/16. Parametry zón Sekce [101] až [148] reprezentují zóny 1 až 48. Zde nastavujeme jednotlivé parametry zón - přiřazení do konkrétní skupiny, typ zóny a parametry. Typ zóny je nastaven továrně na nepovoleno. Při programování zón musíme provést následující kroky: přiřazení zón ( ), definice zón ( ), definice zapojení klasických zón (501 tampery, 504 zdvojení a zakončovací odpor). Zadejte tří číselné [ČÍSLO VSTUPU] konkrétního sběrnicového modulu (expanderu), kam je zařízení (např. čidlo) připojeno. Tento parametr se nezadává u čidel a u klávesnic, zapojených přímo na sběrnici. Zadejte osmi místné [SÉRIOVÉ ČÍSLO] modulu na sběrnici (čidla, axpanderu). PŘIŘAZENÍ ZÓNY SKUPINĚ 1 - zóna je přiřazena skupině zóna je přiřazena skupině zóna je přiřazena skupině zóna je přiřazena skupině 4 TYP ZÓNY 0 - zakázána 8-24h lupič 1 vstup. zpoždění h požární zpožděná 2 - vstup. zpoždění 2 A požární okamžitá 3 - vstup. zpoždění 3 B Zpožd. STAY vstup. zpoždění 4 C Zpožd. STAY následná D Zpožd. STAY 3 6 okamžitá E Zpožd. STAY h bzučák PARAMETRY ZÓNY [1] Autopřemostění povoleno [2] Přemostění povoleno [3] Zóna STAY (částečně přemostěná) [4] Nuceně povoleno [5] [6] Chování zóny při poplachu nes. nes. Siréna trvale, nepřerušovaně nes sv. Siréna přerušovaně sv. nes. Tichý poplach sv. sv. Pouze komunikátor sv. - "svítí" nes. - "nesvítí" [7] Inteli zóny [8] Zpoždění komunikátoru ZÓNA POPIS MODUL SEKCE SÉRIOVÉ ČÍSLO VSTUP# SEKCE DEF. PŘIŘAZ. PARAMETRY 1 [001] / / / / / / / / / [101] [002] / / / / / / / / / [102] [003] / / / / / / / / / [103] [004] / / / / / / / / / [104] [005] / / / / / / / / / [105] [006] / / / / / / / / / [106] [007] / / / / / / / / / [107] [008] / / / / / / / / / [108] REV EuroSat 9

11 9 [009] / / / / / / / / / [109] [010] / / / / / / / / / [110] [011] / / / / / / / / / [111] [012] / / / / / / / / / [112] [013] / / / / / / / / / [113] [014] / / / / / / / / / [114] [015] / / / / / / / / / [115] [016] / / / / / / / / / [116] [017] / / / / / / / / / [117] [018] / / / / / / / / / [118] [019] / / / / / / / / / [119] [020] / / / / / / / / / [120] [021] / / / / / / / / / [121] [022] / / / / / / / / / [122] [023] / / / / / / / / / [123] [024] / / / / / / / / / [124] [025] / / / / / / / / / [125] [026] / / / / / / / / / [126] [027] / / / / / / / / / [127] [028] / / / / / / / / / [128] [029] / / / / / / / / / [129] [030] / / / / / / / / / [130] [031] / / / / / / / / / [131] [032] / / / / / / / / / [132] [033] / / / / / / / / / [133] [034] / / / / / / / / / [134] [035] / / / / / / / / / [135] [036] / / / / / / / / / [136] [037] / / / / / / / / / [137] [038] / / / / / / / / / [138] [039] / / / / / / / / / [139] [040] / / / / / / / / / [140] [041] / / / / / / / / / [141] [042] / / / / / / / / / [142] [043] / / / / / / / / / [143] [044] / / / / / / / / / [144] [045] / / / / / / / / / [145] [046] / / / / / / / / / [146] [047] / / / / / / / / / [147] [048] / / / / / / / / / [148] REV EuroSat 10

12 Programování tlačítek Tlačítka umožňují ovládat (nastavovat / odstavovat) jednotlivé skupiny. Číslování tlačítek Programovací sekce [049] až [056] reprezentují tlačítka 1 až 8. Tento parametr určuje, které tlačítko 1 až 8 je do systému zapojeno a na kterém místě. Princip programování je totožný s principem programování zón. Parametry tlačítek Sekce [149] až [156] reprezentují tlačítka 1 až 8. Zde nastavujeme jednotlivé parametry tlačítek - kterou skupinu budou ovládat a jakým způsobem (typem nastavení). Zadejte tří číselné [ČÍSLO VSTUPU] konkrétního sběrnicového modulu (expanderu), kam je tlačítko připojeno. Nezadáváme, pokud se jedná o klávesnici. Zadejte osmi místné [SÉRIOVÉ ČÍSLO] modulu na sběrnici, kam je tlačítko připojeno. PŘIŘAZENÍ TLAČÍTKA SKUPINĚ 1 - tlačítko je přiřazeno skupině tlačítko je přiřazeno skupině tlačítko je přiřazeno skupině tlačítko je přiřazeno skupině 4 TYP TLAČÍTKA 1 - Jedna stabilní poloha (tlačítko) 2 - Dvě stabilní polohy (přepínač) PARAMETRY TLAČÍTKA [5] Svítí - pouze nastavování Nesvítí - nastavování i odstavování [6] Nastavení STAY (částečně)* [7] Nastavení AWAY (celkově)* [8] Okamžité nastavení * * - Vyberte pouze jednu možnost. Jestliže nevyberete žádnou, bude mít tlačítko funkci normální nastavení. TLAČ. POPIS MODUL SEKCE SÉRIOVÉ ČÍSLO VSTUP# SEKCE DEF. PŘIŘAZ. PARAMETRY 1 [049] / / / / / / / / / [149] [050] / / / / / / / / / [150] [051] / / / / / / / / / [151] [052] / / / / / / / / / [152] [053] / / / / / / / / / [153] [054] / / / / / / / / / [154] [055] / / / / / / / / / [155] [056] / / / / / / / / / [156] REV EuroSat 11

13 Systémové časovače Sekce [200] [201] [202] [203] [204] [205] [206] [207] [208] [209] [210] [211] [212] [213] [214] [215] [216] [217] [218] [219] [220] [221] [222] [223] [224] [225] [226] [227] [228] [229] [230] [231] [232] [233] [234] [235] [236] [237] [238] [239] [240] [241] [242] [243] [244] [245] [246] [247] [248] [249] [250] [251] [252] [253] [254] [255] [256] [257] [258] [259] [260] [261] Desítková hodnota ( ) / / sekund (min = 10 sek.) / / x 20 ms / / x 20 ms / / x 20 ms / / x 20 ms / / x 20 ms / / x 20 ms / / x 20 ms / / x 20 ms / / x 20 ms / / x 20 ms / / x 20 ms / / x 20 ms / / x 20 ms / / x 20 ms / / x 20 ms / / x 20 ms / / (max = 15) / / (max =15) / / sekund / / pokusů / / minut / / x 15 minut / / x 15 minut / / x 15 minut / / x 15 minut / / sekund / / sekund / / sekund / / sekund / / sekund / / sekund / / sekund / / sekund / / minut / / minut / / minut / / minut / / zón / / zón / / zón / / zón / / minut / / minut / / minut / / minut / / počet opakování / / počet opakování / / počet opakování / / počet opakování / / viz. sekce [503] / / viz. sekce [503] / / viz. sekce [503] / / viz. sekce [503] / / viz. sekce [503] / / x 2 sek (min = 32s) / / sekund / / pokusů / / sekund / / sekund (max = 60s) / / minut / / dnů Popis Zpoždění pro intellizóny Rychlost vstupu 001 na desce ústředny Rychlost vstupu 002 na desce ústředny Rychlost vstupu 003 na desce ústředny Rychlost vstupu 004 na desce ústředny Rychlost zdvojeného vstupu 005 na ústředně Rychlost zdvojeného vstupu 006 na ústředně Rychlost zdvojeného vstupu 007 na ústředně Rychlost zdvojeného vstupu 008 na ústředně Rychlost vstupu 009 expanderu ZX4 ústředny Rychlost vstupu 010 expanderu ZX4 ústředny Rychlost vstupu 011 expanderu ZX4 ústředny Rychlost vstupu 012 expanderu ZX4 ústředny Rychlost zdvojeného vstupu 013 expanderu ZX4 Rychlost zdvojeného vstupu 014 expanderu ZX4 Rychlost zdvojeného vstupu 015 expanderu ZX4 Rychlost zdvojeného vstupu 016 expanderu ZX4 Automatické přemostění zóny Automatické vynechání poruchy Doba do zprávy poplach po nastavení Počet chybných zadání kódu na klávesnici Doba uzamčení klávesnice Doba žádný pohyb pro skupinu 1 Doba žádný pohyb pro skupinu 2 Doba žádný pohyb pro skupinu 3 Doba žádný pohyb pro skupinu 4 Odchodové zpoždění pro skupinu 1 Odchodové zpoždění pro skupinu 2 Odchodové zpoždění pro skupinu 3 Odchodové zpoždění pro skupinu 4 Vstupní zpoždění zóny typu zpoždění 1 Vstupní zpoždění zóny typu zpoždění 2 Vstupní zpoždění zóny typu zpoždění 3 Vstupní zpoždění zóny typu zpoždění 4 Doba sirény pro skupinu 1 Doba sirény pro skupinu 2 Doba sirény pro skupinu 3 Doba sirény pro skupinu 4 Max. současně přemostěných zón ve skupině 1 Max. současně přemostěných zón ve skupině 2 Max. současně přemostěných zón ve skupině 3 Max. současně přemostěných zón ve skupině 4 Doba ověření stavu čidla po odeznění sirény sk.1 Doba ověření stavu čidla po odeznění sirény sk.2 Doba ověření stavu čidla po odeznění sirény sk.3 Doba ověření stavu čidla po odeznění sirény sk.4 Počet opakování poplachu do přemostění skup. 1 Počet opakování poplachu do přemostění skup. 2 Počet opakování poplachu do přemostění skup. 3 Počet opakování poplachu do přemostění skup. 4 Doba aktivace PGM 1 Doba aktivace PGM 2 Doba aktivace PGM 3 Doba aktivace PGM 4 Doba aktivace PGM 5 Doba poruchy telefonní linky Doba zpoždění komunikátoru pro polachy Počet pokusů o spojení Doba mezi jednotlivými pokusy o spojení Zpoždění pro Pager před odesláním dat Zpoždění hlášení výpadku sítě Perioda autotestu Tovární hodnota 10 s 600 ms 600 ms 600 ms 600 ms 600 ms 600 ms 600 ms 600 ms 600 ms 600 ms 600 ms 600 ms 600 ms 600 ms 600 ms 600 ms Nepovoleno Nepovoleno Nepovoleno Nepovoleno 000-pouze přenos Nepovoleno Nepovoleno Nepovoleno Nepovoleno 60 s 60 s 60 s 60 s 30 s 60 s 90 s 120 s 5 min 5 min 5 min 5 min Neomezeno Neomezeno Neomezeno Neomezeno Nepovoleno Nepovoleno Nepovoleno Nepovoleno Neomezeno Neomezeno Neomezeno Neomezeno 5 s 5 s 5 s 5 s 5 s 32 s Bez zpoždění 8 pokusů 20 s Nepovoleno Okamžitě Test nepovolen REV EuroSat 12

14 Sekce [270] [271] [272] [273] [274] Hodin (00-23), minut (00-59) / : / / : / / : / / : / / : / Popis Doba samotestu Čas pro samonastavení skupiny 1 Čas pro samonastavení skupiny 2 Čas pro samonastavení skupiny 3 Čas pro samonastavení skupiny 4 REV EuroSat 13

15 Parametry přístupu Detailní popis přístupových funkcí naleznete ve zvláštním manuálu pro přístupový systém. Současně je nutné nastavit přístupové parametry klávesnice. Pokud nepoužíváte přístup (nemáte v systému zařazeny klávesnici(e) DGP641acc se čtečkou) můžete následující sekce přeskočit PŘIŘAZENÍ KLÁVESNIC DVEŘÍM Sekce Dveře Popis Sériové číslo klávesnice [301] 01 / / / / / / / [302] 02 / / / / / / / [303] 03 / / / / / / / [304] 04 / / / / / / / [305] 05 / / / / / / / [306] 06 / / / / / / / [307] 07 / / / / / / / [308] 08 / / / / / / / [309] 09 / / / / / / / [310] 10 / / / / / / / [311] 11 / / / / / / / [312] 12 / / / / / / / [313] 13 / / / / / / / [314] 14 / / / / / / / [315] 15 / / / / / / / [316] 16 / / / / / / / [317] 17 / / / / / / / [318] 18 / / / / / / / [319] 19 / / / / / / / [320] 20 / / / / / / / [321] 21 / / / / / / / [322] 22 / / / / / / / [323] 23 / / / / / / / [324] 24 / / / / / / / [325] 25 / / / / / / / [326] 26 / / / / / / / [327] 27 / / / / / / / [328] 28 / / / / / / / [329] 29 / / / / / / / [330] 30 / / / / / / / [331] 31 / / / / / / / [332] 32 / / / / / / / PROGRAMOVÁNÍ REŽIMU PŘÍSTUPU Použito od verze 3.0 výše! OR uživatel musí mít povolenu alespoň jednu skupinu, kterou má pro přístup přiřazena klávesnice AND uživatel musí mít všechny alespoň skupiny, kterou má pro přístup přiřazena klávesnice Sekce [340] Režim přístupu rozsvícení režim OR, zhasnutí režim AND První zobrazení Druhé zobrazení Třetí zobrazení Dveře 01 až 08 Dveře 09 až 16 Dveře 17 až 24 Čtvrté zobrazení Dveře 25 až REV EuroSat 14

16 PROGRAMOVÁNÍ ÚROVNÍ PŘÍSTUPU Sekce Úroveň Jednotlivé dveře rozsvícením dveře přiřadíme První zobrazení Dveře 01 až 08 Druhé zobrazení Dveře 09 až 16 Třetí zobrazení Dveře 17 až 24 Čtvrté zobrazení Dveře 25 až 32 [341] [342] [343] [344] [345] [346] [347] [348] [349] [350] [351] [352] [353] [354] [355] PROGRAMOVÁNÍ ČASOVÝCH ZÓN Sekce Časovač Interval Začátek Konec Dny Ne Po Út St Čt Pá So Pr [361] 01 Interval A : : Interval B : : [362] 02 Interval A : : Interval B : : [363] 03 Interval A : : Interval B : : [364] 04 Interval A : : Interval B : : [365] 05 Interval A : : Interval B : : [366] 06 Interval A : : Interval B : : [367] 07 Interval A : : Interval B : : [368] 08 Interval A : : Interval B : : [369] 09 Interval A : : Interval B : : [370] 10 Interval A : : Interval B : : [371] 11 Interval A : : Interval B : : [372] 12 Interval A : : Interval B : : [373] 13 Interval A : : Interval B : : [374] 14 Interval A : : Interval B : : [375] 15 Interval A : : Interval B : : REV EuroSat 15

17 Počáteční a koncový interval nemůže zasahovat do více než jednoho dne. Požadujeme li například časovou zónu od 22:00 do 01:00, musíme použít Interval A 22:00 23:59 a Interval B 00:00 01:00. V době 23:59 do 00:00 nedojde k žádnému přerušení. PROGRAMOVÁNÍ PRÁZDNIN Sekce Měsíc Programování dnů První zobrazení Dny 01 až 08 Druhé zobrazení Dny 09 až 16 Třetí zobrazení Dny 17 až 24 Čtvrté zobrazení Dny 25 až 32 [381] Leden [382] Únor [383] Březen [384] Duben [385] Květen [386] Červen [387] Červenec [388] Srpen [389] Září [390] Říjen [391] Listopad [392] Prosinec REV EuroSat 16

18 Programovatelné výstupy Parametry, nastavované klávesami [1] až [5] na adrese [502] reprezentují výstupy 1 až 5. Ústředna může deaktivovat programovatelný výstup pomocí těchto kláves v závislosti na dvou parametrech: Klávesa nesvítí - kopírování aktivační události Jestliže je první číslice aktivační události 1, 2, 3, 4, 5, 6 nebo 7, bude PGM deaktivováno po odeznění aktivační události (bude ignorovat deaktivační událost). Pokud bude první číslice aktivační události 8, 9, A, B, C, D, E nebo F, bude výstup aktivován, dokud nenastane deaktivační událost. Klávesa svítí - deaktivace v závislosti na čase Při aktivace PGM započne odečítání doby pro aktivaci PGM. Po uplynutí příslušného času bude výstup deaktivován. SEKCE PGM SKUPINA UDÁLOSTÍ SKUPINA UDÁLOSTÍ VÝBĚR UDÁLOSTI [400] PGM 1 Aktivační událost [401] PGM 1 Deaktivační událost [402] [403] PGM 2 Aktivační událost PGM 2 Deaktivační událost [404] [405] PGM 3 Aktivační událost PGM 3 Deaktivační událost [406] [407] PGM 4 Aktivační událost PGM 4 Deaktivační událost [408] [409] PGM 5 Aktivační událost PGM 5 Deaktivační událost První Událost Druhé Vlastnosti zvoleného programu číslo číslo PGM vypnuto Volba 1 Poz. 1* Normální Nast. Nucené Nast. Nast. STAY Okamž. nast. Výbojka Tichý poplach Hlasitý poplach Požární poplach Odchod Příchod Porucha Paměť poplachu Přemostění 2 Volba 2 Poz.1* Připraveno Programování Kláves. zamčena 3 Volba 3 Poz.1* Zpož. Intelli Požární zpoždění Samonastavení Přístup Tamper Vybitá baterie Požární Smyčka Sledov. Zóny Poz. 1* : 0 = událost musí nastat ve všech skupinách 1 = skupina 1 2 = skupina 2 3 = skupina 3 4 = skupina 4 8 = událost musí nastat alespoň v jedné skupině První Událost číslo 4 Volba 4 Druhé Vlastnosti zvoleného programu číslo Zvonk. Zvonk. Zvonk. Zvonk. Siréna Siréna Siréna Siréna Skup. 1 Skup. 2 Skup. 3 Skup. 4 Skup. 1 Skup. 2 Skup. 3 Skup Požární Zemní Potvrzení Nízká reset start Bezp. 2 Porucha Porucha Porucha Porucha Vynul. systému Komunik Modulu sběrnice Hodin REV EuroSat 17

19 4 Volba 4 3 Porucha baterie 4 Tel. linka 5 Tamper modulu 6 Hledám Kláv. Porucha sítě Komunikace 1 Paměť modulu Hledám modul Přetížení AUX Přetížení BELL Siréna odpojena Chyba paměti - - Komunikace Komun- Komun- PC ikace 3 ikace 4 Tel. Komun. Chyba Síť Baterie AUX Modulu modulu tiskárny modulu modulu modulu Chyba Sběrnice Komun. sběrnice Přetíž. Modulu 5 a 6 Volba Volba v určitý čas 0 00:00 00:15 00:30 00:45 01:00 01:15 01:30 01: :00 02:15 02:30 02:45 03:00 03:15 03:30 03: :00 04:15 04:30 04:45 05:00 05:15 05:30 05: :00 06:15 06:30 06:45 07:00 07:15 07:30 07: :00 08:15 08:30 08:45 09:00 09:15 09:30 09: :00 10:15 10:30 10:45 11:00 11:15 11:30 11: :00 12:15 12:30 12:45 13:00 13:15 13:30 13: :00 14:15 14:30 14:45 15:00 15:15 15:30 15: :00 16:15 16:30 16:45 17:00 17:15 17:30 17: :00 18:15 18:30 18:45 19:00 19:15 19:30 19:45 A 20:00 20:15 20:30 20:45 21:00 21:15 21:30 21:45 B 22:00 22:15 22:30 22:45 23:00 23:15 23:30 23:45 8 Funkční kl. 0 Kláv. 1-2 Kláv. 4-5 Kláv. 7-8 CLEAR 0 Kláv. 2-3 Kláv.5-6 Kláv ENTER 9 A Zadání platného kódu Zadání uživatelského kódu Nastavení Odstavení 0 Kláv. 1 Kláv. 2 Kláv. 3 Kláv. 4 Kláv. 5 Klav. 6 Kláv. 7 Kláv. 8 1 Kláv. 9 Kláv. 10 Kláv. 11 Kláv. 12 Kláv. 13 Kláv. 14 Kláv. 15 Kláv Kláv. 17 Kláv. 18 Kláv. 19 Kláv. 20 Kláv. 21 Kláv. 22 Kláv. 23 Kláv Kláv. 25 Kláv. 26 Kláv. 27 Kláv. 28 Kláv. 29 Kláv. 30 Kláv. 31 Kláv Kód # 1 Kód # 2 Kód # 3 Kód # 4 Kód # 5 Kód # 6 Kód # 7 Kód # 8 9 Kód # 9 Kód # 10 Kód # 11 Kód # 12 Kód # 13 Kód # 14 Kód # 15 Kód # 16 A Kód #17 Kód # 18 Kód # 19 Kód # 20 Kód # 21 Kód # 22 Kód # 23 Kód # 24 B Kód # 25 Kód # 26 Kód # 27 Kód # 28 Kód # 29 Kód # 30 Kód # 31 Kód # 32 C Kód # 33 Kód # 34 Kód # 35 Kód # 36 Kód # 37 Kód # 38 Kód # 39 Kód # 40 D Kód # 41 Kód # 42 Kód # 43 Kód # 44 Kód # 45 Kód # 46 Kód # 47 Kód # 48 E Kód # 49 Kód # 50 Kód # 51 Kód # 52 Kód # 53 Kód # 54 Kód # 55 Kód # 56 F Kód # 57 Kód # 58 Kód # 59 Kód # 60 Kód # 61 Kód # 62 Kód # 63 Kód # 64 0 Kód # 1 Kód # 2 Kód # 3 Kód # 4 Kód # 5 Kód # 6 Kód # 7 Kód # 8 1 Kód # 9 Kód #10 Kód # 11 Kód #12 Kód #13 Kód #14 Kód #15 Kód #16 2 Kód #17 Kód #18 Kód #19 Kód # 20 Kód #21 Kód # 22 Kód # 23 Kód # 24 3 Kód # 25 Kód # 26 Kód # 27 Kód # 28 Kód # 29 Kód # 30 Kód #31 Kód # 32 4 Kód # 33 Kód # 34 Kód # 35 Kód # 36 Kód # 37 Kód # 38 Kód # 39 Kód # 40 5 Kód # 41 Kód # 42 Kód # 43 Kód # 44 Kód # 45 Kód # 46 Kód # 47 Kód # 48 6 Kód # 49 Kód # 50 Kód # 51 Kód # 52 Kód # 53 Kód # 54 Kód # 55 Kód # 56 7 Kód # 57 Kód # 58 Kód # 59 Kód # 60 Kód # 61 Kód # 62 Kód # 63 Kód # 64 8 Kód # 1 Kód # 2 Kód # 3 Kód # 4 Kód # 5 Kód # 6 Kód # 7 Kód # 8 9 Kód # 9 Kód #10 Kód # 11 Kód #12 Kód #13 Kód #14 Kód #15 Kód #16 A Kód #17 Kód #18 Kód #19 Kód # 20 Kód #21 Kód # 22 Kód # 23 Kód # 24 B Kód # 25 Kód # 26 Kód # 27 Kód # 28 Kód # 29 Kód # 30 Kód #31 Kód # 32 C Kód # 33 Kód # 34 Kód # 35 Kód # 36 Kód # 37 Kód # 38 Kód # 39 Kód # 40 D Kód # 41 Kód # 42 Kód # 43 Kód # 44 Kód # 45 Kód # 46 Kód # 47 Kód # 48 E Kód # 49 Kód # 50 Kód # 51 Kód # 52 Kód # 53 Kód # 54 Kód # 55 Kód # 56 F Kód # 57 Kód # 58 Kód # 59 Kód # 60 Kód # 61 Kód # 62 Kód # 63 Kód # 64 První číslo B Událost Zóna je v klidu Druhé Vlastnosti zvoleného programu číslo Zóna # 1 Zóna # 2 Zóna # 3 Zóna # 4 Zóna # 5 Zóna # 6 Zóna # 7 Zóna # 8 1 Zóna # 9 Zóna #10 Zóna # 11 Zóna #12 Zóna #13 Zóna #14 Zóna #15 Zóna #16 2 Zóna #17 Zóna #18 Zóna #19 Zóna # 20 Zóna #21 Zóna # 22 Zóna # 23 Zóna # 24 3 Zóna # 25 Zóna # 26 Zóna # 27 Zóna # 28 Zóna # 29 Zóna # 30 Zóna #31 Zóna # 32 4 Zóna # 33 Zóna # 34 Zóna # 35 Zóna # 36 Zóna # 37 Zóna # 38 Zóna # 39 Zóna # 40 5 Zóna # 41 Zóna # 42 Zóna # 43 Zóna # 44 Zóna # 45 Zóna # 46 Zóna # 47 Zóna # 48 REV EuroSat 18

20 B C D E F Zóna je otevřena Zóna je vynechána Zóna je přemostěna (po nastavení) Porucha zóny (tamper / požární zóna) Porucha RF zóny (sledování stavu baterie. Požární poplach / poplach narušitel Poplach požární / narušitel Uklidněn Porucha modulu 8 Zóna # 1 Zóna # 2 Zóna # 3 Zóna # 4 Zóna # 5 Zóna # 6 Zóna # 7 Zóna # 8 9 Zóna # 9 Zóna #10 Zóna # 11 Zóna #12 Zóna #13 Zóna #14 Zóna #15 Zóna #16 A Zóna #17 Zóna #18 Zóna #19 Zóna # 20 Zóna #21 Zóna # 22 Zóna # 23 Zóna # 24 B Zóna # 25 Zóna # 26 Zóna # 27 Zóna # 28 Zóna # 29 Zóna # 30 Zóna #31 Zóna # 32 C Zóna # 33 Zóna # 34 Zóna # 35 Zóna # 36 Zóna # 37 Zóna # 38 Zóna # 39 Zóna # 40 D Zóna # 41 Zóna # 42 Zóna # 43 Zóna # 44 Zóna # 45 Zóna # 46 Zóna # 47 Zóna # 48 0 Zóna # 1 Zóna # 2 Zóna # 3 Zóna # 4 Zóna # 5 Zóna # 6 Zóna # 7 Zóna # 8 1 Zóna # 9 Zóna #10 Zóna # 11 Zóna #12 Zóna #13 Zóna #14 Zóna #15 Zóna #16 2 Zóna #17 Zóna #18 Zóna #19 Zóna # 20 Zóna #21 Zóna # 22 Zóna # 23 Zóna # 24 3 Zóna # 25 Zóna # 26 Zóna # 27 Zóna # 28 Zóna # 29 Zóna # 30 Zóna #31 Zóna # 32 4 Zóna # 33 Zóna # 34 Zóna # 35 Zóna # 36 Zóna # 37 Zóna # 38 Zóna # 39 Zóna # 40 5 Zóna # 41 Zóna # 42 Zóna # 43 Zóna # 44 Zóna # 45 Zóna # 46 Zóna # 47 Zóna # 48 8 Zóna # 1 Zóna # 2 Zóna # 3 Zóna # 4 Zóna # 5 Zóna # 6 Zóna # 7 Zóna # 8 9 Zóna # 9 Zóna # 10 Zóna # 11 Zóna # 12 Zóna #13 Zóna #14 Zóna #15 Zóna #16 A Zóna #17 Zóna #18 Zóna #19 Zóna # 20 Zóna #21 Zóna # 22 Zóna # 23 Zóna # 24 B Zóna # 25 Zóna # 26 Zóna # 27 Zóna # 28 Zóna # 29 Zóna # 30 Zóna #31 Zóna # 32 C Zóna # 33 Zóna # 34 Zóna # 35 Zóna # 36 Zóna # 37 Zóna # 38 Zóna # 39 Zóna # 40 D Zóna # 41 Zóna # 42 Zóna # 43 Zóna # 44 Zóna # 45 Zóna # 46 Zóna # 47 Zóna # 48 0 Zóna # 1 Zóna # 2 Zóna # 3 Zóna # 4 Zóna # 5 Zóna # 6 Zóna # 7 Zóna # 8 1 Zóna # 9 Zóna #10 Zóna # 11 Zóna #12 Zóna #13 Zóna #14 Zóna #15 Zóna #16 2 Zóna #17 Zóna #18 Zóna #19 Zóna # 20 Zóna #21 Zóna # 22 Zóna # 23 Zóna # 24 3 Zóna # 25 Zóna # 26 Zóna # 27 Zóna # 28 Zóna # 29 Zóna # 30 Zóna #31 Zóna # 32 4 Zóna # 33 Zóna # 34 Zóna # 35 Zóna # 36 Zóna # 37 Zóna # 38 Zóna # 39 Zóna # 40 5 Zóna # 41 Zóna # 42 Zóna # 43 Zóna # 44 Zóna # 45 Zóna # 46 Zóna # 47 Zóna # 48 8 Zóna # 1 Zóna # 2 Zóna # 3 Zóna # 4 Zóna # 5 Zóna # 6 Zóna # 7 Zóna # 8 9 Zóna # 9 Zóna #10 Zóna # 11 Zóna #12 Zóna #13 Zóna #14 Zóna #15 Zóna #16 A Zóna #17 Zóna #18 Zóna #19 Zóna # 20 Zóna #21 Zóna # 22 Zóna # 23 Zóna # 24 B Zóna # 25 Zóna # 26 Zóna # 27 Zóna # 28 Zóna # 29 Zóna # 30 Zóna #31 Zóna # 32 C Zóna # 33 Zóna # 34 Zóna # 35 Zóna # 36 Zóna # 37 Zóna # 38 Zóna # 39 Zóna # 40 D Zóna # 41 Zóna # 42 Zóna # 43 Zóna # 44 Zóna # 45 Zóna # 46 Zóna # 47 Zóna # 48 0 Zóna # 1 Zóna # 2 Zóna # 3 Zóna # 4 Zóna # 5 Zóna # 6 Zóna # 7 Zóna # 8 1 Zóna # 9 Zóna #10 Zóna # 11 Zóna #12 Zóna #13 Zóna #14 Zóna #15 Zóna #16 2 Zóna #17 Zóna #18 Zóna #19 Zóna # 20 Zóna #21 Zóna # 22 Zóna # 23 Zóna # 24 3 Zóna # 25 Zóna # 26 Zóna # 27 Zóna # 28 Zóna # 29 Zóna # 30 Zóna #31 Zóna # 32 4 Zóna # 33 Zóna # 34 Zóna # 35 Zóna # 36 Zóna # 37 Zóna # 38 Zóna # 39 Zóna # 40 5 Zóna # 41 Zóna # 42 Zóna # 43 Zóna # 44 Zóna # 45 Zóna # 46 Zóna # 47 Zóna # 48 8 Zóna # 1 Zóna # 2 Zóna # 3 Zóna # 4 Zóna # 5 Zóna # 6 Zóna # 7 Zóna # 8 9 Zóna # 9 Zóna #10 Zóna # 11 Zóna #12 Zóna #13 Zóna #14 Zóna #15 Zóna #16 A Zóna #17 Zóna #18 Zóna #19 Zóna # 20 Zóna #21 Zóna # 22 Zóna # 23 Zóna # 24 B Zóna # 25 Zóna # 26 Zóna # 27 Zóna # 28 Zóna # 29 Zóna # 30 Zóna #31 Zóna # 32 C Zóna # 33 Zóna # 34 Zóna # 35 Zóna # 36 Zóna # 37 Zóna # 38 Zóna # 39 Zóna # 40 D Zóna # 41 Zóna # 42 Zóna # 43 Zóna # 44 Zóna # 45 Zóna # 46 Zóna # 47 Zóna # 48 0 Chyba sběrnice 1 Porucha AUX 8 Sběrnice Obnov. 9 Chyba AUX Tamper Porucha Tel. Chyba Chyba Výpadek Vybitá paměti Linka komun. tisku sítě baterie Tamper Paměť Tel.Linka Komuni. Tisk Síť Baterie Obnov. Obnov. Obnov. Obnov. obnoven Obnov. Obnov Další nastavování SEKCE [450] [451] [452] Desítková hodnota (00-15) / (00 až 04) / x 4 sekundy / Počet Popis Přiřazení systémových hlášení skupině Zpoždění při přemostění záznamníku Počet zvonění Tovární hodnota 00 = všem skupinám 32 sec. 8 zvonění REV EuroSat 19

21 Možnosti systému SEKCE [500]: Možnosti systému Zvýrazněné písmo - tovární nastavení [1] Skupina 1 Nepovoleno Povoleno [2] Skupina 2 Nepovoleno Povoleno [3] Skupina 3 Nepovoleno Povoleno [4] Skupina 4 Nepovoleno Povoleno [5] Siréna pro skupinu 1 Nepovoleno Povoleno [6] Siréna pro skupinu 2 Nepovoleno Povoleno [7] Siréna pro skupinu 3 Nepovoleno Povoleno [8] Siréna pro skupinu 4 Nepovoleno Povoleno SEKCE [501]: Možnosti systému Zvýrazněné písmo - tovární nastavení [1] & [2] Sledování bezdrátových zařízení [1] [2] NESVÍTÍ NESVÍTÍ Nepovoleno SVÍTÍ NESVÍTÍ Odstaveno: generuje pouze poruchu Nastaveno: následuje typ nastavení zóny NESVÍTÍ SVÍTÍ Odstaveno: generuje tichý poplach Nastaveno: následuje typ nastavení zóny SVÍTÍ SVÍTÍ Nastaveno: generuje hlasitý poplach Nastaveno: následuje typ nastavení zóny [3] Chyba sledování při přemostění Ano Ne bezdrátové zóny [4] Zákaz nastavení při vzniku poruchy Nepovoleno Povoleno sledování bezdrátu [5] & [6] Definice ochranného kontaktu [5] [6] NESVÍTÍ NESVÍTÍ Sledování ochranného kontaktu zakázáno SVÍTÍ NESVÍTÍ Pouze porucha NESVÍTÍ SVÍTÍ Pouze tichý poplach SVÍTÍ SVÍTÍ Vždy hlasitý poplach [7] Přemostění tamperu s přemostěním zóny Nepovoleno Povoleno [8] Zákaz nastavení při poruše ochranného kont. Nepovoleno Povoleno SEKCE [502]: PGM a další nastavení Zvýrazněné písmo - tovární nastavení [1] Typ deaktivace PGM 1 Událostí Časovačem [2] Typ deaktivace PGM 2 Událostí Časovačem [3] Typ deaktivace PGM 3 Událostí Časovačem [4] Typ deaktivace PGM 4 Událostí Časovačem [5] Typ deaktivace PGM 5 Událostí Časovačem [6] Automatické přepnutí zimní/letní čas Nepovoleno Povoleno [7] PGM 1 - vstup pro požární čidla Nepovoleno Povoleno [8] Při požárním poplachu siréna neomezena Nepovoleno Povoleno REV EuroSat 20

22 SEKCE [503]: PGM a další nastavení Zvýrazněné písmo - tovární nastavení [1] Časovač PGM 1 (viz. sekce [250]) Sekundy Minuty [2] Časovač PGM 2 (viz. sekce [250]) Sekundy Minuty [3] Časovač PGM 3 (viz. sekce [250]) Sekundy Minuty [4] Časovač PGM 4 (viz. sekce [250]) Sekundy Minuty [5] Časovač PGM 5 (viz. sekce [250]) Sekundy Minuty [6] Dobíjecí proud akumulátoru 350 ma 700 ma [7] Zákaz zobrazení poruchy výpadek sítě Nepovoleno Povoleno [8] Zákaz nastavení při poruše baterie Nepovoleno Povoleno SEKCE [504]: Klávesnice a další nastavení Zvýrazněné písmo - tovární nastavení [1] Vícenásobný vstup do menu Nepovoleno Povoleno [2] Délka uživatelských kódů viz další bod Libovolná (1-6) [3] Délka uživatelských kódů 4 číslice 6 číslic [4] Úsporný režim při výpadku sítě Nepovoleno Povoleno [5] Přemostění není zobrazeno při nastavení Nepovoleno Povoleno [6] Pro budoucí použití Nepoužito Nepoužito [7] Zakončovací odpory 1kΩ na zónách Nepovoleno Povoleno [8] Zdvojení smyček Nepovoleno Povoleno REV EuroSat 21

23 Skupina 1: parametry SEKCE [505]: Skupina 1 - parametry Zvýrazněné písmo - tovární nastavení [1] Přepnutí do STAY (není-li nar. zpož. z.) Nepovoleno Povoleno [2] Skupina 1 závislá na skupině 2 Nepovoleno Povoleno [3] Skupina 1 závislá na skupině 3 Nepovoleno Povoleno [4] Skupina 1 závislá na skupině 4 Nepovoleno Povoleno [5] Samonastavení v určitý čas Nepovoleno Povoleno [6] Samonastavení po době žádný pohyb Nepovoleno Povoleno [7] Typ nastavení při samonastavení Nuceně STAY [8] Zakončení odchodové doby Nepovoleno Povoleno SEKCE [506]: Skupina 1 - parametry [1] Panický poplach 1 (klávesy [1] a [3]) Nepovolen Povolen [2] Panický poplach 2 (klávesy [4] a [6]) Nepovolen Povolen [3] Panický poplach 2 (klávesy [7] a [9]) Nepovolen Povolen [4] Typ panického poplachu 1 Komunikátor Hlasitý poplach [5] Typ panického poplachu 2 Komunikátor Hlasitý poplach [6] Typ panického poplachu 3 Komunikátor Hlasitý poplach [7] Přenos při odstavení Vždy Po poplachu [8] Pro budoucí použití Nepoužito Nepoužito SEKCE [507]: Skupina 1 - parametry [1] Siréna při odstavení Nepovolena Povolena [2] Siréna při nastavení Nepovolena Povolena [3] Siréna při samonastavení Nepovolena Povolena [4] Siréna při odchodové době Nepovolena Povolena [5] Siréna při příchodové době Nepovolena Povolena [6] Siréna při dálkovém nastavení / odstavení Nepovolena Povolena [7] Siréna při odstavení po poplachu Nepovolena Povolena [8] Pípání klávesnice při odstavení po poplachu Nepovolena Povolena SEKCE [508]: Skupina 1 - parametry [1] Jednodotykové normální nastavení Nepovoleno Povoleno [2] Jednodotykové nastavení STAY Nepovoleno Povoleno [3] Jednodotykové okamžité nastavení Nepovoleno Povoleno [4] Jednodotykové nucené nastavení Nepovoleno Povoleno [5] Jednodotykové okam. nebo STAY odstavení Nepovoleno Povoleno [6] Jednodotykové programování přemostění Nepovoleno Povoleno [7] Jednodotykové prohlížení historie Nepovoleno Povoleno [8] Zakázání odchodové doby při dálkovém ov. Nepovoleno Povoleno REV EuroSat 22

24 Skupina 2: parametry SEKCE [509]: Skupina 2 - parametry Zvýrazněné písmo - tovární nastavení [1] Skupina 2 závislá na skupině 1 Nepovoleno Povoleno [2] Přepnutí do STAY (není-li otevřena zpož. z.) Nepovoleno Povoleno [3] Skupina 2 závislá na skupině 3 Nepovoleno Povoleno [4] Skupina 2 závislá na skupině 4 Nepovoleno Povoleno [5] Samonastavení v určitý čas Nepovoleno Povoleno [6] Samonastavení po době žádný pohyb Nepovoleno Povoleno [7] Typ nastavení při samonastavení Nuceně STAY [8] Zakončení odchodové doby Nepovoleno Povoleno SEKCE [510]: Skupina 2 - parametry [1] Panický poplach 1 (klávesy [1] a [3]) Nepovolen Povolen [2] Panický poplach 2 (klávesy [4] a [6]) Nepovolen Povolen [3] Panický poplach 2 (klávesy [7] a [9]) Nepovolen Povolen [4] Typ panického poplachu 1 Jen komunikátor Hlasitý poplach [5] Typ panického poplachu 2 Jen komunikátor Hlasitý poplach [6] Typ panického poplachu 3 Jen komunikátor Hlasitý poplach [7] Přenos při odstavení Vždy Po poplachu [8] Pro budoucí použití Nepoužito Nepoužito SEKCE [511]: Skupina 2 - parametry [1] Siréna při odstavení Nepovolena Povolena [2] Siréna při nastavení Nepovolena Povolena [3] Siréna při samonastavení Nepovolena Povolena [4] Siréna při odchodové době Nepovolena Povolena [5] Siréna při příchodové době Nepovolena Povolena [6] Siréna při dálkovém nastavení / odstavení Nepovolena Povolena [7] Siréna při odstavení po poplachu Nepovolena Povolena [8] Pípání klávesnice při odstavení po poplachu Nepovolena Povolena SEKCE [512]: Skupina 2 - parametry [1] Jednodotykové normální nastavení Nepovoleno Povoleno [2] Jednodotykové nastavení STAY Nepovoleno Povoleno [3] Jednodotykové okamžité nastavení Nepovoleno Povoleno [4] Jednodotykové nucené nastavení Nepovoleno Povoleno [5] Jednodotykové okam. nebo STAY odstavení Nepovoleno Povoleno [6] Jednodotykové programování přemostění Nepovoleno Povoleno [7] Jednodotykové prohlížení historie Nepovoleno Povoleno [8] Zakázání odchodové doby při dálkovém ov. Nepovoleno Povoleno REV EuroSat 23

25 Skupina 3: parametry SEKCE [513]: Skupina 3 - parametry Zvýrazněné písmo - tovární nastavení [1] Skupina 3 závislá na skupině 1 Nepovoleno Povoleno [2] Skupina 3 závislá na skupině 2 Nepovoleno Povoleno [3] Přepnutí do STAY (není-li otevřena zpož. z.) Nepovoleno Povoleno [4] Skupina 3 závislá na skupině 4 Nepovoleno Povoleno [5] Samonastavení v určitý čas Nepovoleno Povoleno [6] Samonastavení po době žádný pohyb Nepovoleno Povoleno [7] Typ nastavení při samonastavení Nuceně STAY [8] Zakončení odchodové doby Nepovoleno Povoleno SEKCE [514]: Skupina 3 - parametry [1] Panický poplach 1 (klávesy [1] a [3]) Nepovolen Povolen [2] Panický poplach 2 (klávesy [4] a [6]) Nepovolen Povolen [3] Panický poplach 2 (klávesy [7] a [9]) Nepovolen Povolen [4] Typ panického poplachu 1 Jen komunikátor Hlasitý poplach [5] Typ panického poplachu 2 Jen komunikátor Hlasitý poplach [6] Typ panického poplachu 3 Jen komunikátor Hlasitý poplach [7] Přenos při odstavení Vždy Po poplachu [8] Pro budoucí použití Nepoužito Nepoužito SEKCE [515]: Skupina 3 - parametry [1] Siréna při odstavení Nepovolena Povolena [2] Siréna při nastavení Nepovolena Povolena [3] Siréna při samonastavení Nepovolena Povolena [4] Siréna při odchodové době Nepovolena Povolena [5] Siréna při příchodové době Nepovolena Povolena [6] Siréna při dálkovém nastavení / odstavení Nepovolena Povolena [7] Siréna při odstavení po poplachu Nepovolena Povolena [8] Pípání klávesnice při odstavení po poplachu Nepovolena Povolena SEKCE [516]: Skupina 3 - parametry [1] Jednodotykové normální nastavení Nepovoleno Povoleno [2] Jednodotykové nastavení STAY Nepovoleno Povoleno [3] Jednodotykové okamžité nastavení Nepovoleno Povoleno [4] Jednodotykové nucené nastavení Nepovoleno Povoleno [5] Jednodotykové okam. nebo STAY odstavení Nepovoleno Povoleno [6] Jednodotykové programování přemostění Nepovoleno Povoleno [7] Jednodotykové prohlížení historie Nepovoleno Povoleno [8] Zakázání odchodové doby při dálkovém ov. Nepovoleno Povoleno REV EuroSat 24

26 Skupina 4: parametry SEKCE [517]: Skupina 4 - parametry Zvýrazněné písmo - tovární nastavení [1] Skupina 4 závislá na skupině 1 Nepovoleno Povoleno [2] Skupina 4 závislá na skupině 2 Nepovoleno Povoleno [3] Skupina 4 závislá na skupině 3 Nepovoleno Povoleno [4] Přepnutí do STAY (není-li otevřena zpož. z.) Nepovoleno Povoleno [5] Samonastavení v určitý čas Nepovoleno Povoleno [6] Samonastavení po době žádný pohyb Nepovoleno Povoleno [7] Typ nastavení při samonastavení Nuceně STAY [8] Zakončení odchodové doby Nepovoleno Povoleno SEKCE [518]: Skupina 4 - parametry [1] Panický poplach 1 (klávesy [1] a [3]) Nepovolen Povolen [2] Panický poplach 2 (klávesy [4] a [6]) Nepovolen Povolen [3] Panický poplach 2 (klávesy [7] a [9]) Nepovolen Povolen [4] Typ panického poplachu 1 Jen komunikátor Hlasitý poplach [5] Typ panického poplachu 2 Jen komunikátor Hlasitý poplach [6] Typ panického poplachu 3 Jen komunikátor Hlasitý poplach [7] Přenos při odstavení Vždy Po poplachu [8] Pro budoucí použití Nepoužito Nepoužito SEKCE [519]: Skupina 4 - parametry [1] Siréna při odstavení Nepovolena Povolena [2] Siréna při nastavení Nepovolena Povolena [3] Siréna při samonastavení Nepovolena Povolena [4] Siréna při odchodové době Nepovolena Povolena [5] Siréna při příchodové době Nepovolena Povolena [6] Siréna při dálkovém nastavení / odstavení Nepovolena Povolena [7] Siréna při odstavení po poplachu Nepovolena Povolena [8] Pípání klávesnice při odstavení po poplachu Nepovolena Povolena SEKCE [520]: Skupina 4 - parametry [1] Jednodotykové normální nastavení Nepovoleno Povoleno [2] Jednodotykové nastavení STAY Nepovoleno Povoleno [3] Jednodotykové okamžité nastavení Nepovoleno Povoleno [4] Jednodotykové nucené nastavení Nepovoleno Povoleno [5] Jednodotykové okam. Nebo STAY odstav. Nepovoleno Povoleno [6] Jednodotykové programování přemostění Nepovoleno Povoleno [7] Jednodotykové prohlížení historie Nepovoleno Povoleno [8] Zakázání odchodové doby při dálkovém ov. Nepovoleno Povoleno REV EuroSat 25

27 Parametry komunikátoru SEKCE [521]: Parametry komunikátoru Zvýrazněné písmo - tovární nastavení [1] & [2] Způsob sledování telefonní linky [1] [2] NESVÍTÍ NESVÍTÍ Sledování ochranného telefonní linky zakázáno NESVÍTÍ SVÍTÍ Hlasitý poplach při nastavení SVÍTÍ NESVÍTÍ Porucha při nastavení SVÍTÍ SVÍTÍ Tichý poplach přechází v hlasitý [3] Komunikátor povolen / zakázán Nepovolen Povolen [4] Typ volby Pulsní Tónová [5] Poměr pro pulsní volbu 1:2 1:1,5 [6] Detekce obsazovacího tónu Nepovolena Povolena [7] Přepnutí do pulsní volby po 5 pokusech Nepovoleno Povoleno [8] Siréna na konci pokusů při nastavení Nepovolena Povolena SEKCE [522]: Parametry komunikátoru Zvýrazněné písmo - tovární nastavení [1] Zpětné volání Nepovoleno Povoleno [2] Automatický přenos při plném bufferu Nepovoleno Povoleno [3] Testovací volání každou hodinu Nepovoleno Povoleno [4] Funkce sabat (svátek pá. - sob.) Nepovoleno Povoleno [5] Pro budoucí použití Nepoužito Nepoužito [6] Volání na záložní číslo po každém Nepovoleno Povoleno neúspěšném volání na primární číslo [7] Není - li oznamovací tón Volání vždy Zavěšení [8] Přenos uklidnění smyčky Až po siréně Okamžitě REV EuroSat 26

28 Skupina 1: směrování událostí komunikátoru Zvýrazněné písmo - tovární nastavení SEKCE [523]: Kódy událostí nastaveno a odstaveno (pro skupinu 1) [1] Přenos na 1. telefonní číslo (sekce [561] ) Nepovoleno Povoleno [2] Přenos na 2. telefonní číslo (sekce [562] ) Nepovoleno Povoleno [3] Přenos na 3. telefonní číslo (sekce [563] ) Nepovoleno Povoleno [4] Přenos na 4. telefonní číslo (sekce [564] ) Nepovoleno Povoleno [5] Telefonní číslo 1 jako záložní Nepovoleno Povoleno [6] Telefonní číslo 2 jako záložní Nepovoleno Povoleno [7] Telefonní číslo 3 jako záložní Nepovoleno Povoleno [8] Telefonní číslo 4 jako záložní Nepovoleno Povoleno LZE POVOLIT POUZE JEDNU Z MOŽNOST Zvýrazněné písmo - tovární nastavení SEKCE [524]: Kódy událostí poplach a uklidnění poplachu (pro skupinu 1) [1] Přenos na 1. telefonní číslo (sekce [561] ) Nepovoleno Povoleno [2] Přenos na 2. telefonní číslo (sekce [562] ) Nepovoleno Povoleno [3] Přenos na 3. telefonní číslo (sekce [563] ) Nepovoleno Povoleno [4] Přenos na 4. telefonní číslo (sekce [564] ) Nepovoleno Povoleno [5] Telefonní číslo 1 jako záložní Nepovoleno Povoleno [6] Telefonní číslo 2 jako záložní Nepovoleno Povoleno [7] Telefonní číslo 3 jako záložní Nepovoleno Povoleno [8] Telefonní číslo 4 jako záložní Nepovoleno Povoleno LZE POVOLIT POUZE JEDNU Z MOŽNOST Zvýrazněné písmo - tovární nastavení SEKCE [525]: Kódy událostí ochranný kontakt a uklidnění ochranného kontaktu (pro skupinu 1) [1] Přenos na 1. telefonní číslo (sekce [561] ) Nepovoleno Povoleno [2] Přenos na 2. telefonní číslo (sekce [562] ) Nepovoleno Povoleno [3] Přenos na 3. telefonní číslo (sekce [563] ) Nepovoleno Povoleno [4] Přenos na 4. telefonní číslo (sekce [564] ) Nepovoleno Povoleno [5] Telefonní číslo 1 jako záložní Nepovoleno Povoleno [6] Telefonní číslo 2 jako záložní Nepovoleno Povoleno [7] Telefonní číslo 3 jako záložní Nepovoleno Povoleno [8] Telefonní číslo 4 jako záložní Nepovoleno Povoleno LZE POVOLIT POUZE JEDNU Z MOŽNOST REV EuroSat 27

29 Skupina 2: směrování událostí komunikátoru Zvýrazněné písmo - tovární nastavení SEKCE [526]: Kódy událostí nastaveno a odstaveno (pro skupinu 2) [1] Přenos na 1. telefonní číslo (sekce [561] ) Nepovoleno Povoleno [2] Přenos na 2. telefonní číslo (sekce [562] ) Nepovoleno Povoleno [3] Přenos na 3. telefonní číslo (sekce [563] ) Nepovoleno Povoleno [4] Přenos na 4. telefonní číslo (sekce [564] ) Nepovoleno Povoleno [5] Telefonní číslo 1 jako záložní Nepovoleno Povoleno [6] Telefonní číslo 2 jako záložní Nepovoleno Povoleno [7] Telefonní číslo 3 jako záložní Nepovoleno Povoleno [8] Telefonní číslo 4 jako záložní Nepovoleno Povoleno LZE POVOLIT POUZE JEDNU Z MOŽNOST Zvýrazněné písmo - tovární nastavení SEKCE [527]: Kódy událostí poplach a uklidnění poplachu (pro skupinu 2) [1] Přenos na 1. telefonní číslo (sekce [561] ) Nepovoleno Povoleno [2] Přenos na 2. telefonní číslo (sekce [562] ) Nepovoleno Povoleno [3] Přenos na 3. telefonní číslo (sekce [563] ) Nepovoleno Povoleno [4] Přenos na 4. telefonní číslo (sekce [564] ) Nepovoleno Povoleno [5] Telefonní číslo 1 jako záložní Nepovoleno Povoleno [6] Telefonní číslo 2 jako záložní Nepovoleno Povoleno [7] Telefonní číslo 3 jako záložní Nepovoleno Povoleno [8] Telefonní číslo 4 jako záložní Nepovoleno Povoleno LZE POVOLIT POUZE JEDNU Z MOŽNOST Zvýrazněné písmo - tovární nastavení SEKCE [528]: Kódy událostí ochranný kontakt a uklidnění ochranného kontaktu (pro skupinu 2) [1] Přenos na 1. telefonní číslo (sekce [561] ) Nepovoleno Povoleno [2] Přenos na 2. telefonní číslo (sekce [562] ) Nepovoleno Povoleno [3] Přenos na 3. telefonní číslo (sekce [563] ) Nepovoleno Povoleno [4] Přenos na 4. telefonní číslo (sekce [564] ) Nepovoleno Povoleno [5] Telefonní číslo 1 jako záložní Nepovoleno Povoleno [6] Telefonní číslo 2 jako záložní Nepovoleno Povoleno [7] Telefonní číslo 3 jako záložní Nepovoleno Povoleno [8] Telefonní číslo 4 jako záložní Nepovoleno Povoleno LZE POVOLIT POUZE JEDNU Z MOŽNOST REV EuroSat 28
