1 Integrované bezpečnostní systémy Zabezpečení bez kompromisů Systémy M24, M48, M100, M256 plus

2 Integrované bezpečnostní systémy Zabezpečení pro budoucnost Obsah 04 Zabezpečovací systém M24 08 Zabezpečovací systém M48 12 Zabezpečovací systém M Zabezpečovací systém M256 plus 20 Přehled parametrů ústředny 21 Přehled modulů US-1 Zabezpečení majetku a ochrana osob je v současné době bezesporu jedním z velmi důležitých témat. S prvky zabezpečení se setkáváme často i bez našeho vědomí v každodenním životě. 23 Přehled modulů US-2 Zejména v obchodní sféře jedna krizová událost nemusí znamenat jen velkou finanční ztrátu, ale dokonce ztrátu celého dlouhodobě připravovaného obchodu. ez ohledu na to zda hovoříme o nějakém obchodním centru nebo velkém kancelářském komplexu. Požadavky uživatelů na moderní zabezpečovací systém jsou rozmanité stejně jako škála objektů, které mohou být chráněny. Snadná obsluha, spolehlivost, odolnost, kompatibilita s již existujícím systémem v objektu a přijatelné cenové náklady jsou jen některé z očekávaných vlastností moderního zabezpečovacího systému. Jako výrobce s dlouholetými zkušenostmi a silnou pozicí na trhu jsme schopni na tyto požadavky reagovat a garantovat našim zákazníkům maximální kvalitu. 3

3 Zabezpečovací ústředna M24: Malá ústředna s mnoha funkcemi edienteil und inbruchmelderzentrale M24 Ústředny M24 jsou alternativou pro malé instalace v širších integrovaných řešeních Die M24 bietet nicht nur diese Standardkomponenten, sondern ermöglicht auch die Integration verschiedenster Zuatzfunktionen. Zabezpečovací ústředna M24 harakteristika: 63 US-1 a 64 US-2 připojitelných prvků v základu 2 hlavní oblasti / 7 podoblastí 24 textových popisů (40 znaků) pro detektorové skupiny 1 až 16 definovatelných detektorových skupin 8 pevných detektorových skupin Programovatelná citlivost detektorové skupiny přednastavené parametry detektorových skupin Programovatelné vstupy a výstupy 255 vstupů s programovatelným text. popisem 40 znaků 1 až 8 ovládacích zařízení (spínacích zařízení) Max. 16 LD klávesnic na US-2 16 uživatelských kódů 32 IDNT-KY bezkontaktních karet 32 textových pozic se 40 znaky pro IDNT-KY uživatele záznamů v historii událostí Programování ústředny z počítače 32 programovatelných časových zón 10 programovatelných spojů 20 makro funkcí pro pokročilé programování Možnost připojení sirény a majáku na desku ústředny M24 Nejmenší ústředna řady M je doplňkem komplexní řady US-1 US-2 zabezpečovacích ústředen pro malé a střední objekty, které mají být součástí širšího integrovaného řešení. Takovým řešením může být například integrace několika bankovních nebo obchodních poboček. PIR detektor SM 2000 LD klávesnice Jinou aplikací této malé ústředny může být zapojení do jiného řídícího procesu. Například řízení technologických procesů budov, optimalizace větrání, klimatizace a osvětlení. Přístupový systém může využívat časové zóny pro automatické otevírání dveří nebo oken. Opticko-kouřový det. S-3000 Interní siréna xterní siréna Viewguard detektor Po instalaci systému M24 profesionální firmou obdržíte jasné instrukce, jak systém ovládat a využívat k vaší plné spokojenosti. VdS approval class, VdS No.: G (MT) VdS approval class, VdS No.: Z (ZKA) Interní maják Dveřní kontakt Dveřní kontakt Magnetický kontakt LD klávesnice Dveřní modul Vst. modul se dvěma det. skup. Magnetický kontakt SLIM-LOK IDNT-KY čtečka 4

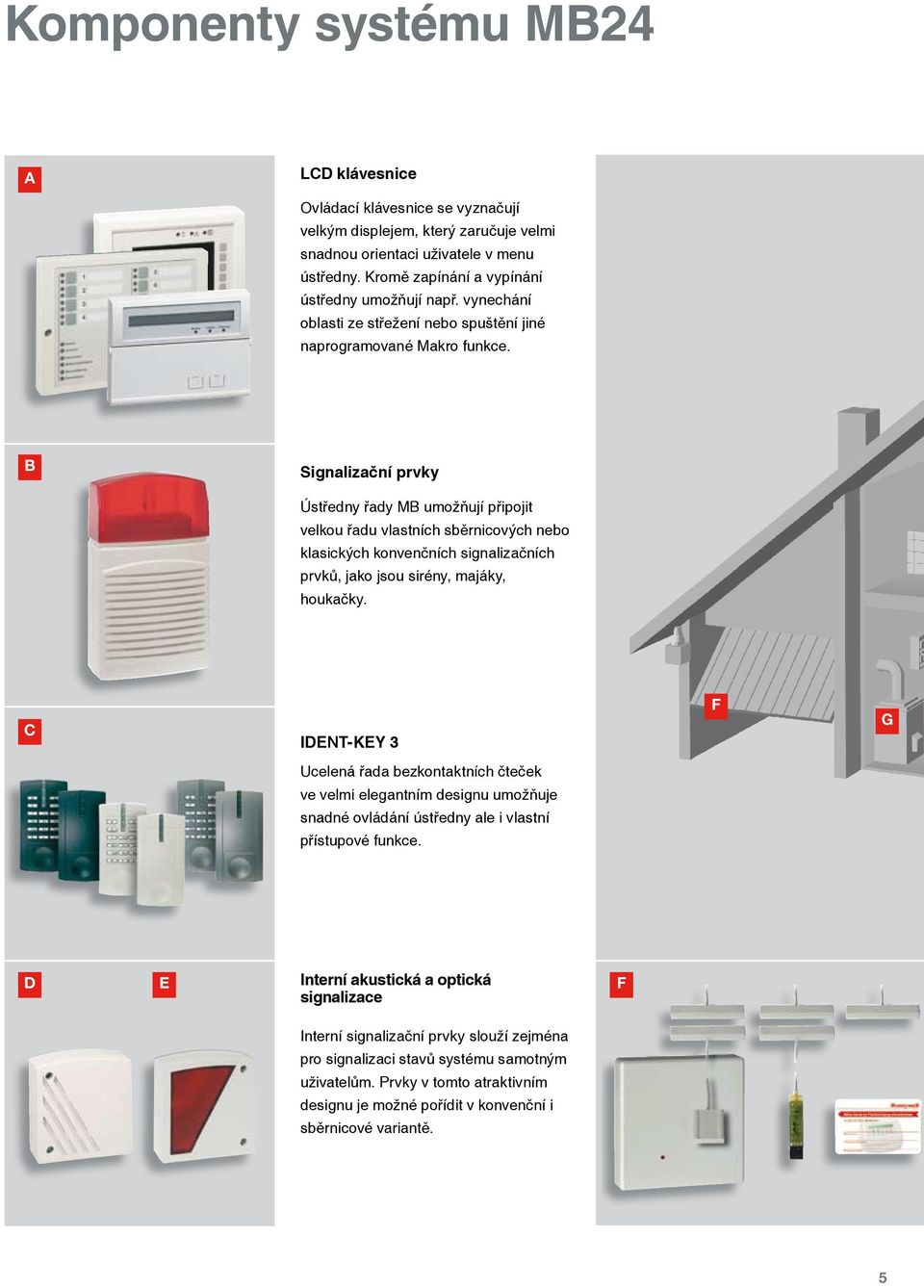

4 Komponenty systému M24 A LD klávesnice Ovládací klávesnice se vyznačují velkým displejem, který zaručuje velmi snadnou orientaci uživatele v menu ústředny. Kromě zapínání a vypínání ústředny umožňují např. vynechání oblasti ze střežení nebo spuštění jiné naprogramované Makro funkce. Signalizační prvky Ústředny řady M umožňují připojit velkou řadu vlastních sběrnicových nebo klasických konvenčních signalizačních prvků, jako jsou sirény, majáky, houkačky. IDNT-KY 3 F G Ucelená řada bezkontaktních čteček ve velmi elegantním designu umožňuje snadné ovládání ústředny ale i vlastní přístupové funkce. D Interní akustická a optická signalizace F Interní signalizační prvky slouží zejména pro signalizaci stavů systému samotným uživatelům. Prvky v tomto atraktivním designu je možné pořídit v konvenční i sběrnicové variantě. 5

5 M24 F D F H A D F F G F F Prvky systému IDNTLO G Topení a zavlažování H Venkovní zabezpečení Unikátní detekční systém IdentLoc umožňuje využít velmi elegantní řešení pro ochranu oken a dveří. Okenní kontakty systému IdentLoc jsou založeny na principu radiového pole, tzn. bezdrátový přenos dat mezi oknem a rámem okna. Dalším detekčním prvkem systému IdentLoc je miniaturní audio snímač pro detekci tříštění skla. Ústředny M24 dokáží monitorovat a ovládat i jiná technologická zařízení v budově, jakým může být zavlažování, topení, větrání atd. Venkovní zabezpečení vždy vyžaduje speciální péči díky mnoha rozmanitým vlivům venkovního prostředí. Řešením mohou být samostatné programovatelné detektorové skupiny vytvořené při instalaci. 6

6 Oblasti pro aplikace ústředen řady M24 Obchody Obytné domy Kanceláře Malé a střední obchody, klenotnictví, menší bankovní pobočky atd. 7

7 Zabezpečovací ústředna M48: S prvky zabezpečení je budoucnost jistější harakteristika: Systém H48 je navíc možné rozšířit o bezdrátovou nadstavbu (hybridní verze) 63 US-1 a 64 US-2 připojitelných prvků v základu Modulární rozšiřitelnost systému 4 hlavní oblasti / 15 podoblastí 1 až 48 definovatelných detektorových skupin přednastavené parametry detektorových skupin 48 textových popisů (40 znaků) pro detektorové skupiny Programovatelná citlivost detektorové skupiny Programovatelné vstupy a výstupy 255 vstupů s programovatelným text. popisem 40 znaků 1 až 16 ovládacích zařízení (spínací zařízení) Max. 16 LD klávesnic na US-2 32 uživatelských kódů 128 IDNT-KY bezkontaktních karet záznamů v historii událostí Paměť pro 10 posledních poplachů pro každou oblast 32 programovatelných časových zón 10 programovatelných spojů 20 makro funkcí pro pokročilé programování Možnost připojení sirény a majáku na desku ústředny Síťovatelnost více ústředen pomocí unikátní IGIS loop sítě M48: malý formát velký výkon Systému M48 je vzhledem k jeho velikosti a vlastnostem vhodný zejména pro střední objekty. Velkou flexibilitu systému zajišťují bohaté programové nástroje a funkce. Ústředny je možné Magnetický kontakt Dveřní kontakt LD klávesnice LD klávesnice programovat z LD klávesnice nebo z počítače prostřednictvím programu WINFM. US-2 smyčka Pro aplikace s integrovanou kontrolou přístupu je možné využít dveřní moduly IDNT-KY, které jsou dostupné v celé řadě variant. SLIM-LOK Dveřní modul M48 Viewguard detektor Systém M48 je taktéž velmi dobrou volbou pro budoucí rozšiřování aplikace. Stávající desku ústředny je možné upgradovat IDNT-KY čtečka přímo z počítače bez nutnosti měnit nákladné paměti PROM. Nespornou perspektivu zajišťuje také možnost připojení do komunikační IGIS sítě a další integrační nástroje. VdS approval class, VdS No.: G (MT) VdS approval class, VdS No.: Z (ZKA) Vst. modul se dvěma det. skup. US-1 Opticko-kouřový det. S-3000 PIR detektor SM 2000 DS 7700 ISDN / IP síť xterní siréna Tísňové tlačítko Detektor tříšť. skla Pult centr. ochrany 8

8 Komponenty systému M48 A Programovací a ovládací LD klávesnice Klávesnice s LD displejem umožňuje kompletní naprogramování systému i jeho plnohodnotné ovládání. Textové menu v několika jazycích umožňuje snadnou orientaci IDNT-KY 3 Multifunkční přístupový modul s bezkontaktní čtečkou pro snadné ovládání systému a přístup do dveří. ezkontaktní karty mohou pro komunikaci s čtecí hlavou využívat i bezpečnostní plovoucí kód. Různé funkce systému je možné ovládat přímo od čtečky. Je možné používat také karty Legic a Mifare. Detektory pohybu Viewguard PIR nebo duální detektory Viewguard spolehlivě detekují pohyb. Jsou dostupné ve dvou variantách. Konvenční varianta s bezpotenciálním N výstupem a sběrnicová varianta US. Detektory pro připojení na sběrnici přináší zejména velkou úsporu kabeláže. D Opticko-kouřový detektor S-3000 Zabezpečovací systém je možné rozšířit i o požární signalizaci, připojením opticko-kouřových detektorů na sběrnici US-1. Moderní zabezpečovací systémy dokáží vyhodnocovat signály z mnoha doplňkových detektorů. 9

9 M48 D D D F A lokovací prvky lokovací prvky jsou použité proto, aby se zabránilo falešným poplachům. Dveře vedoucí do chráněné oblasti systému nemohou být otevřeny pokud je oblast zastřežená. F xterní akustické sirény xterní akustické prvky nemusí nutně plnit pouze odstrašující funkci, ale mohou znepříjemnit narušiteli i případnou sabotáž systému. 10

10 Oblasti pro aplikace ústředen řady M48 Supermarkety ytové komplexy Divadla Obchodní domy, supermarkety, divadla, stejně tak i soukromé firmy 11

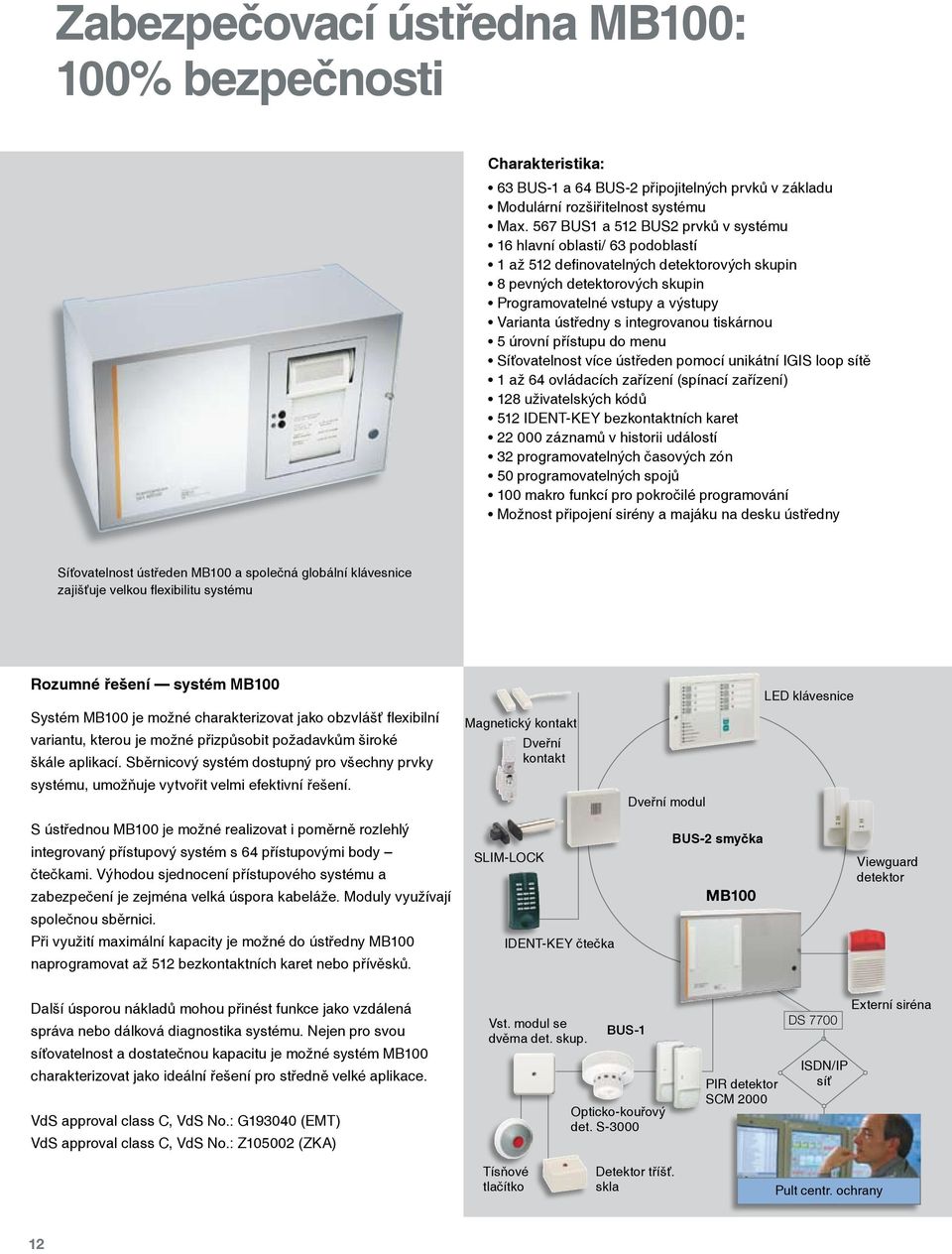

11 Zabezpečovací ústředna M100: 100% bezpečnosti harakteristika: 63 US-1 a 64 US-2 připojitelných prvků v základu Modulární rozšiřitelnost systému Max. 567 US1 a 512 US2 prvků v systému 16 hlavní oblasti/ 63 podoblastí 1 až 512 definovatelných detektorových skupin 8 pevných detektorových skupin Programovatelné vstupy a výstupy Varianta ústředny s integrovanou tiskárnou 5 úrovní přístupu do menu Síťovatelnost více ústředen pomocí unikátní IGIS loop sítě 1 až 64 ovládacích zařízení (spínací zařízení) 128 uživatelských kódů 512 IDNT-KY bezkontaktních karet záznamů v historii událostí 32 programovatelných časových zón 50 programovatelných spojů 100 makro funkcí pro pokročilé programování Možnost připojení sirény a majáku na desku ústředny Síťovatelnost ústředen M100 a společná globální klávesnice zajišťuje velkou flexibilitu systému Rozumné řešení systém M100 Systém M100 je možné charakterizovat jako obzvlášť flexibilní variantu, kterou je možné přizpůsobit požadavkům široké škále aplikací. Sběrnicový systém dostupný pro všechny prvky systému, umožňuje vytvořit velmi efektivní řešení. Magnetický kontakt Dveřní kontakt Dveřní modul LD klávesnice S ústřednou M100 je možné realizovat i poměrně rozlehlý integrovaný přístupový systém s 64 přístupovými body čtečkami. Výhodou sjednocení přístupového systému a zabezpečení je zejména velká úspora kabeláže. Moduly využívají společnou sběrnici. Při využití maximální kapacity je možné do ústředny M100 naprogramovat až 512 bezkontaktních karet nebo přívěsků. SLIM-LOK IDNT-KY čtečka US-2 smyčka M100 Viewguard detektor Další úsporou nákladů mohou přinést funkce jako vzdálená správa nebo dálková diagnostika systému. Nejen pro svou síťovatelnost a dostatečnou kapacitu je možné systém M100 charakterizovat jako ideální řešení pro středně velké aplikace. VdS approval class, VdS No.: G (MT) VdS approval class, VdS No.: Z (ZKA) Vst. modul se dvěma det. skup. US-1 Opticko-kouřový det. S-3000 PIR detektor SM 2000 DS 7700 ISDN/IP síť xterní siréna Tísňové tlačítko Detektor tříšť. skla Pult centr. ochrany 12

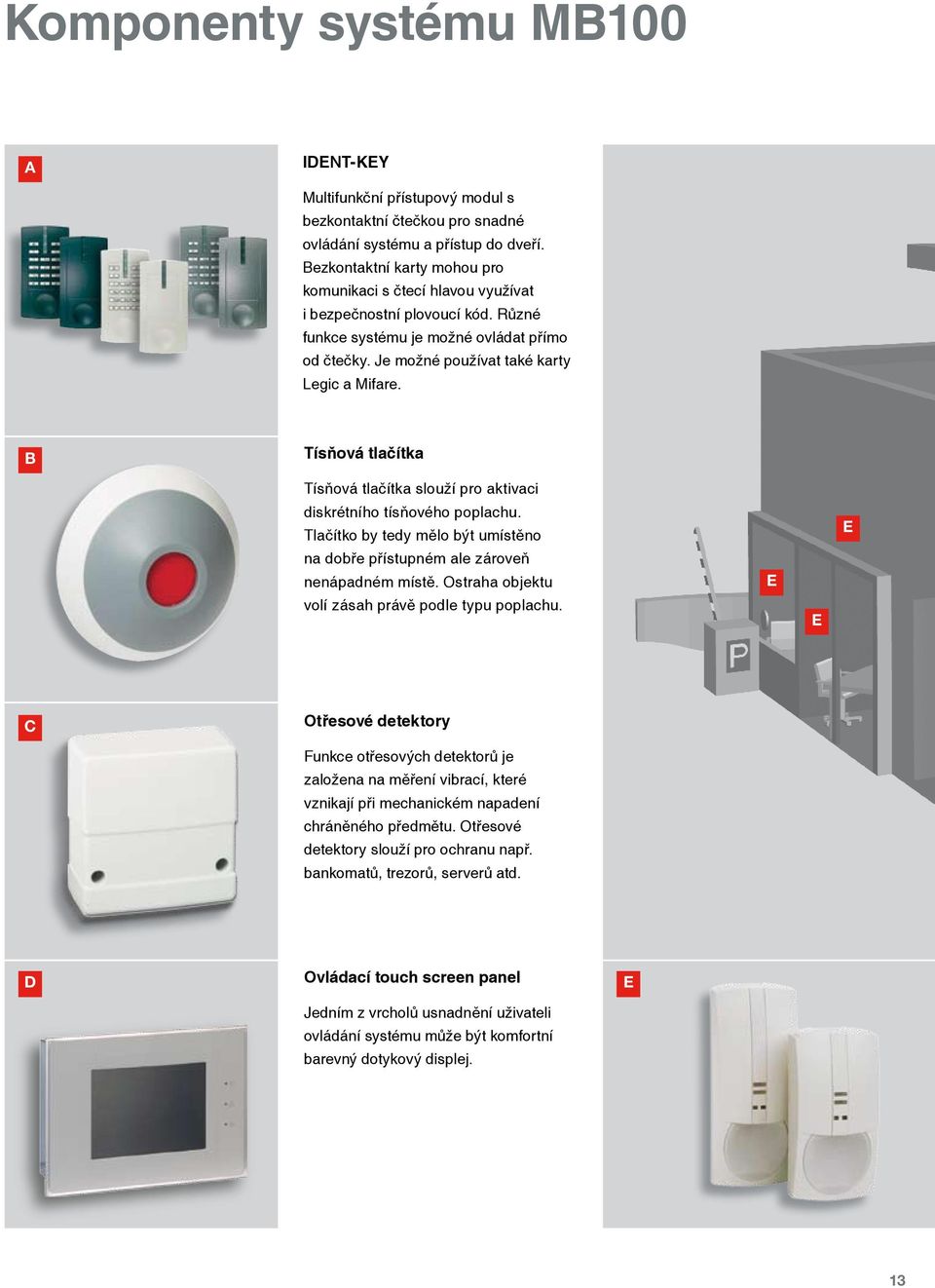

12 Komponenty systému M100 A IDNT-KY Multifunkční přístupový modul s bezkontaktní čtečkou pro snadné ovládání systému a přístup do dveří. ezkontaktní karty mohou pro komunikaci s čtecí hlavou využívat i bezpečnostní plovoucí kód. Různé funkce systému je možné ovládat přímo od čtečky. Je možné používat také karty Legic a Mifare. Tísňová tlačítka Tísňová tlačítka slouží pro aktivaci diskrétního tísňového poplachu. Tlačítko by tedy mělo být umístěno na dobře přístupném ale zároveň nenápadném místě. Ostraha objektu volí zásah právě podle typu poplachu. Otřesové detektory Funkce otřesových detektorů je založena na měření vibrací, které vznikají při mechanickém napadení chráněného předmětu. Otřesové detektory slouží pro ochranu např. bankomatů, trezorů, serverů atd. D Ovládací touch screen panel Jedním z vrcholů usnadnění uživateli ovládání systému může být komfortní barevný dotykový displej. 13

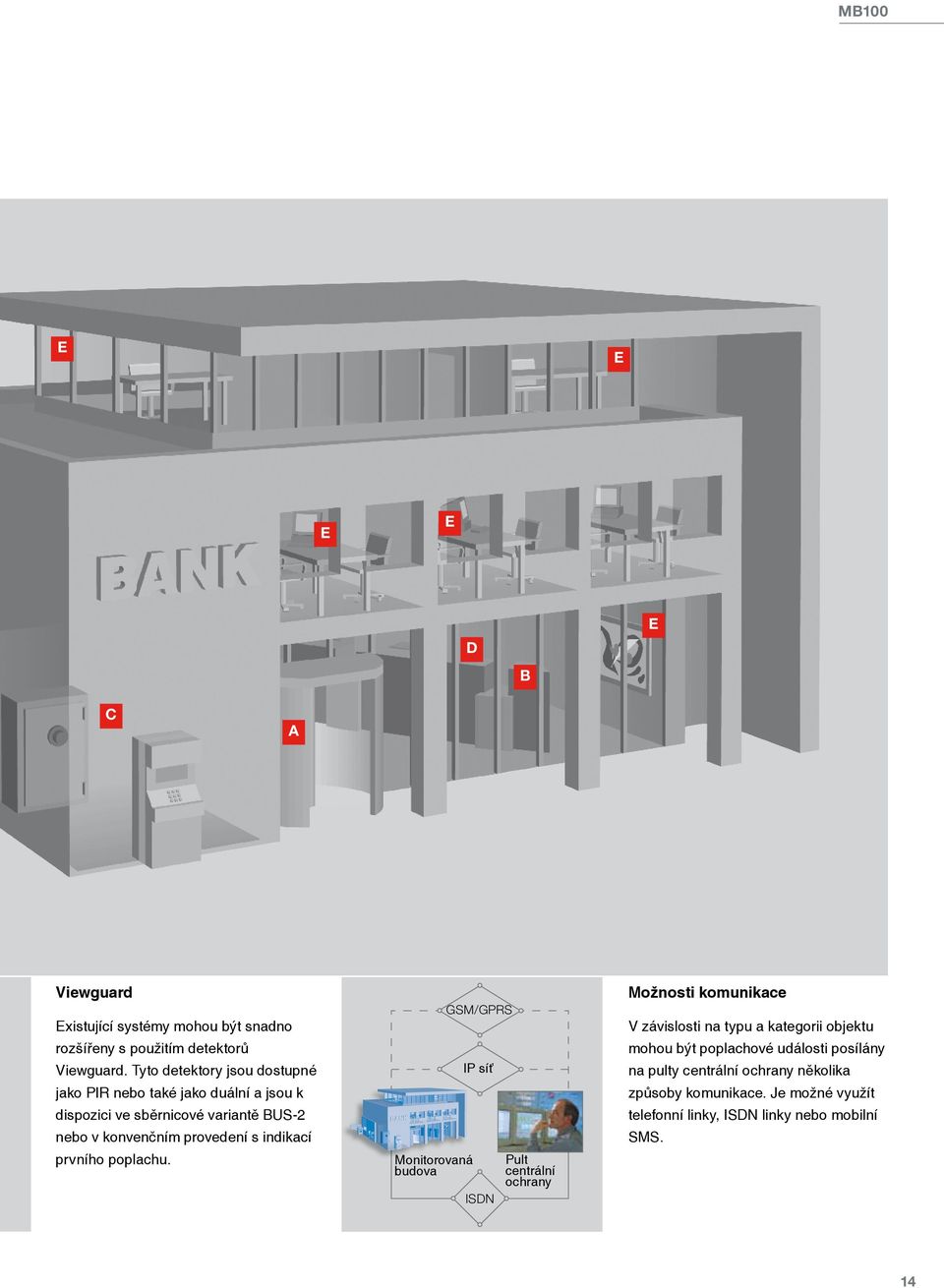

13 M100 D A Viewguard xistující systémy mohou být snadno rozšířeny s použitím detektorů Viewguard. Tyto detektory jsou dostupné jako PIR nebo také jako duální a jsou k dispozici ve sběrnicové variantě US-2 nebo v konvenčním provedení s indikací prvního poplachu. Monitorovaná budova GSM/GPRS IP síť ISDN Pult centrální ochrany Možnosti komunikace V závislosti na typu a kategorii objektu mohou být poplachové události posílány na pulty centrální ochrany několika způsoby komunikace. Je možné využít telefonní linky, ISDN linky nebo mobilní SMS. 14

14 Oblasti pro aplikace ústředen řady M100 Galerie Klenotnictví Obchodní centra anky, velkokapacitní garáže, maloobchodní řetězce, tovární komplexy, kancelářské budovy, business centra, muzea, atd. 15

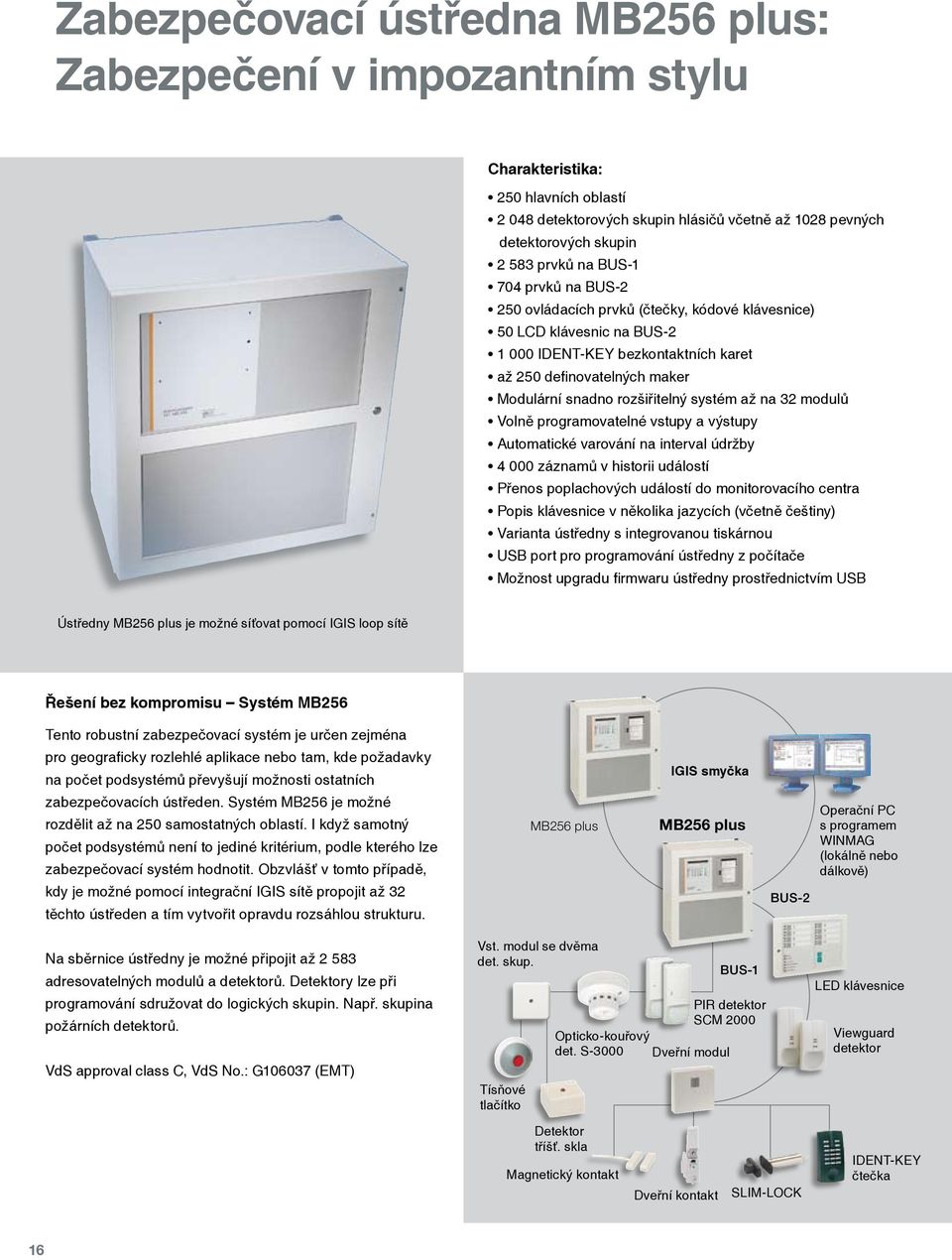

15 Zabezpečovací ústředna M256 plus: Zabezpečení v impozantním stylu harakteristika: 250 hlavních oblastí detektorových skupin hlásičů včetně až 1028 pevných detektorových skupin prvků na US prvků na US ovládacích prvků (čtečky, kódové klávesnice) 50 LD klávesnic na US IDNT-KY bezkontaktních karet až 250 definovatelných maker Modulární snadno rozšiřitelný systém až na 32 modulů Volně programovatelné vstupy a výstupy Automatické varování na interval údržby záznamů v historii událostí Přenos poplachových událostí do monitorovacího centra Popis klávesnice v několika jazycích (včetně češtiny) Varianta ústředny s integrovanou tiskárnou US port pro programování ústředny z počítače Možnost upgradu firmwaru ústředny prostřednictvím US Ústředny M256 plus je možné síťovat pomocí IGIS loop sítě Řešení bez kompromisu Systém M256 Tento robustní zabezpečovací systém je určen zejména pro geograficky rozlehlé aplikace nebo tam, kde požadavky na počet podsystémů převyšují možnosti ostatních zabezpečovacích ústředen. Systém M256 je možné rozdělit až na 250 samostatných oblastí. I když samotný počet podsystémů není to jediné kritérium, podle kterého lze zabezpečovací systém hodnotit. Obzvlášť v tomto případě, kdy je možné pomocí integrační IGIS sítě propojit až 32 těchto ústředen a tím vytvořit opravdu rozsáhlou strukturu. M256 plus IGIS smyčka M256 plus US-2 Operační P s programem WINMAG (lokálně nebo dálkově) Na sběrnice ústředny je možné připojit až adresovatelných modulů a detektorů. Detektory lze při programování sdružovat do logických skupin. Např. skupina požárních detektorů. VdS approval class, VdS No.: G (MT) Vst. modul se dvěma det. skup. Tísňové tlačítko Opticko-kouřový det. S-3000 PIR detektor SM 2000 Dveřní modul US-1 LD klávesnice Viewguard detektor Detektor tříšť. skla Magnetický kontakt Dveřní kontakt SLIM-LOK IDNT-KY čtečka 16

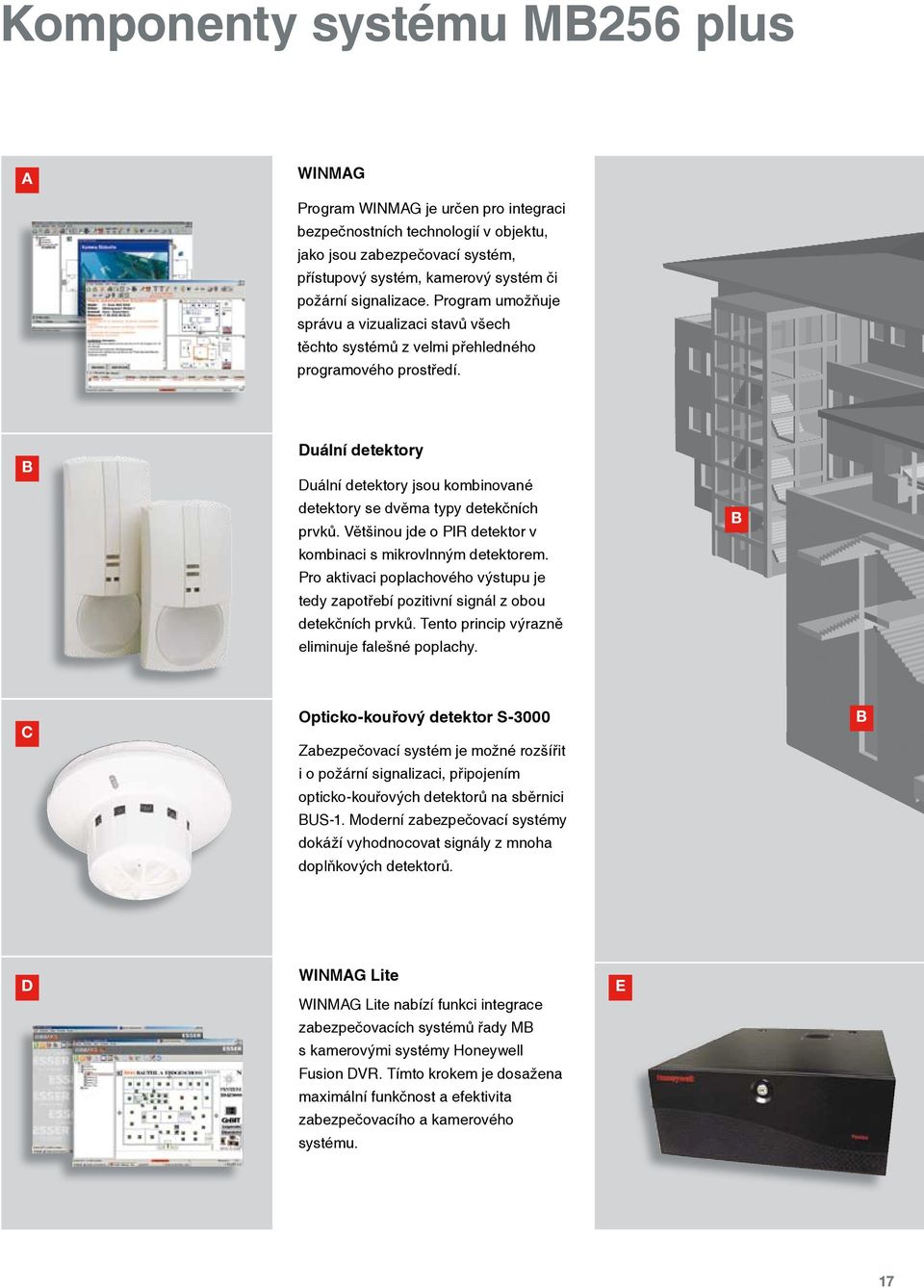

16 Komponenty systému M256 plus A WINMAG Program WINMAG je určen pro integraci bezpečnostních technologií v objektu, jako jsou zabezpečovací systém, přístupový systém, kamerový systém či požární signalizace. Program umožňuje správu a vizualizaci stavů všech těchto systémů z velmi přehledného programového prostředí. Duální detektory Duální detektory jsou kombinované detektory se dvěma typy detekčních prvků. Většinou jde o PIR detektor v kombinaci s mikrovlnným detektorem. Pro aktivaci poplachového výstupu je tedy zapotřebí pozitivní signál z obou detekčních prvků. Tento princip výrazně eliminuje falešné poplachy. Opticko-kouřový detektor S-3000 Zabezpečovací systém je možné rozšířit i o požární signalizaci, připojením opticko-kouřových detektorů na sběrnici US-1. Moderní zabezpečovací systémy dokáží vyhodnocovat signály z mnoha doplňkových detektorů. D WINMAG Lite WINMAG Lite nabízí funkci integrace zabezpečovacích systémů řady M s kamerovými systémy Honeywell Fusion DVR. Tímto krokem je dosažena maximální funkčnost a efektivita zabezpečovacího a kamerového systému. 17

17 M256 plus D A Fusion Digitální videorekordér s možností záznamu na čtyři integrované pevné disky od společnosti Honeywell nabízí uživateli veškeré výhody digitálního záznamu. 18

18 Oblasti pro aplikace ústředen řady M256 plus Muzea a galerie anky Letiště Supermarkety, letiště, elektrárny, muzea, administrativní budovy, obchodní centra, velké firmy 19

19 Srovnání parametrů ústředen M24 M48 M100 M256 plus Parametr Obj. kód , (LD), cont ff (LD) VdS certifikát G (MT), lass ; G (MT), lass ; G (MT), lass ; G (MT), lass Z (ZKA), lass Z (ZKA), lass Z (ZKA), lass Hlavní oblasti Detektorové skupiny Ovládací prvky Uživatelské kódy IDNT-KY karty US-1 hlásiče 63 63, 127 max. 63, 567 max. 63, max. US-2 hlásiče 64 64, 128 max. 64, 512 max. 64, 704 max. Paměť událostí Text - detektorové skupiny 24 x 40 znaků 48 x 40 znaků 512 x 40 znaků x 40 znaků Text - vstupy 255 x 40 znaků 255 x 40 znaků x 40 znaků x 40 znaků Text - IDNT-KY uživatelé 32 x 40 znaků 128 x 40 znaků 512 x 40 znaků x 40 znaků Text - oblasti zone 8 x 40 znaků 16 x 40 znaků 64 x 40 znaků 250 x 40 znaků Časové zóny Programové spoje Makra

20 Přehled modulů US-1 Obj. kód Popis Obr. Rozměry š x v x h [mm] Proud. odběr. N PIR detektor SM x 138 x ma, nastavitelný dosah, vějíř/záclona, 16m/30m/50m, US-1 N PIR detektor SM x 138 x ma, nastavitelný dosah, vějíř/záclona, 16m/30m/50m, US-1/US-2 N IDNTLO řídící modul 1x IN/4x OUT 118 x 118 x 31 9 ma - připojení spec. 5.5 ma - senzorů 3 ma N Sběrnicový modul pro rozvětvení 85 x 109 x ma sběrnice N Koncentrátor 1 vstup pro N kontakt 85 x 109 x 30 4 ma (Alarm) N Koncentrátor 2 vstupy pro N kontakty 85 x 109 x 30 5 ma (Alarm/Tamper) N Koncentrátor 2 vstupy pro N kontakty 54 x 32 (Ø x depth) 5 ma (Alarm/Tamper), zápustná krabice N Výstupní modul s relé 24 V D/1 A 85 x 109 x ma N Výstupní modul s relé 250 V A/5 A 85 x 109 x ma N Univerzální vstup./výst. modul 55 x 48 x ma,1xin/1xout N Univerzální vstup./výst. modul 54 x 32 (Ø x h) 9 ma, 1xIN/1xOUT, zápustná krabice 21

21 Poznámky Přehled modulů US-1 Obj. kód Popis Obr. Rozměry š x v x h [mm] Proud. odběr Dveřní modul 1 (pro konvenční 118 x 118 x 31 7 ma block lock) Dveřní modul 2 (pro block lock 118 x 118 x 31 5 ma na US) Tísňové tlačítko 79 x 115 x µa Vnitřní siréna 79 x 115 x µa Patice pro det. S x 23.5 (Ø x H) 3 ma VF modul pro max. 4 radiové zóny 18 x 118 x ma Vnitřní maják signalizace 85 x 87 x ma Vnitřní piezo siréna 85 x 87 x 34 4 ma Key switch tlačítko (Ø x h) 500 µa 85 x 123 x ma 22

22 Přehled modulů US-2 Obj. kód Popis Obr. Rozměry š x v x h [mm] Proud. odběr Koncentrátor s 5 vstupy 118 x 118 x ma Koncentrátor s 5 výstupy 118 x 118 x ma Mini-koncentrátor 3xIN/ 3x OUT 40 x 18 x µa LD tablo, 64 signalizačních LD 270 x 237 x ma IdentKey 2 - řídící jednotka 118 x 118 x ma IdentKey 3 řídící jednotka 118 x 118 x 31 < 15 ma ff. Klávesnice s LD 2 x 40 znaků 196 x 142 x ma (9 jazykových verzí potisku) Klávesnice s LD 2 x 40 znaků 196 x 142 x ma Signalizační tablo pro 10 podsystémů 196 x 142 x ma Signalizační tablo pro 8 podsystémů 196 x 142 x ma Signalizační tablo pro 16 podsystémů 196 x 142 x ma /4 VGA grafický ovládací panel 210 x 170 x ma Komfortní touchscreen barevný 202 x 152 x ma ovládací panel 23
