1 TECHNICKÉ LISTY SEKÈNÍ GARÁŽOVÁ VRATA POSUVNÁ GARÁŽOVÁ VRATA

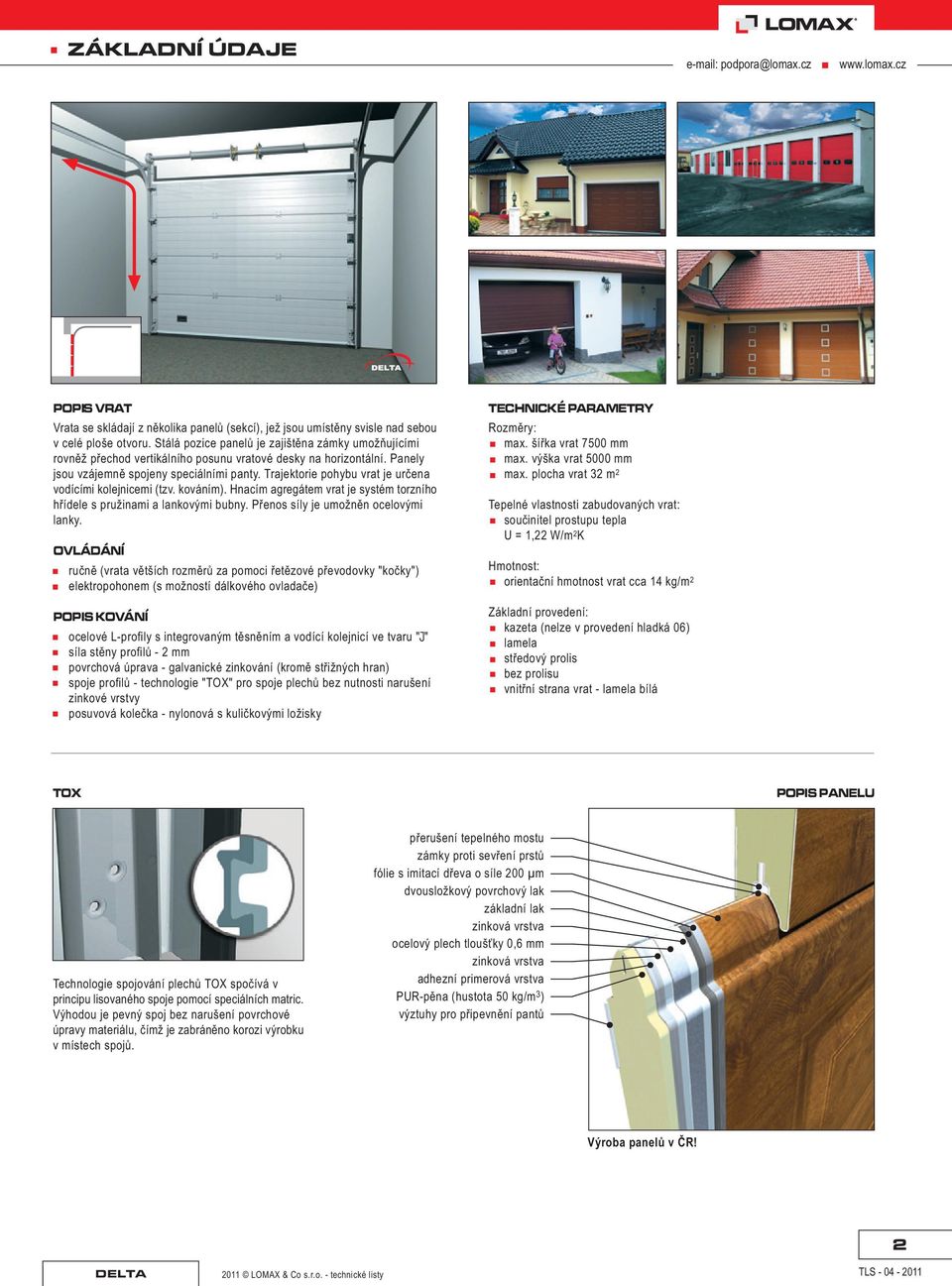

2 ZÁKLADNÍ ÚDAJE POPIS VRAT Vrata se skládají z nìkolika panelù (sekcí), jež jsou umístìny svisle nad sebou v celé ploše otvoru. Stálá pozice panelù je zajištìna zámky umožòujícími rovnìž pøechod vertikálního posunu vratové desky na horizontální. Panely jsou vzájemnì spojeny speciálními panty. Trajektorie pohybu vrat je urèena vodícími kolejnicemi (tzv. kováním). Hnacím agregátem vrat je systém torzního høídele s pružinami a lankovými bubny. Pøenos síly je umožnìn ocelovými lanky. OVLÁDÁNÍ ruènì (vrata vìtších rozmìrù za pomoci øetìzové pøevodovky "koèky") elektropohonem (s možností dálkového ovladaèe) POPIS KOVÁNÍ ocelové L-profily s integrovaným tìsnìním a vodící kolejnicí ve tvaru " " síla stìny profilù - 2 mm povrchová úprava - galvanické zinkování (kromì støižných hran) spoje profilù - technologie "TOX" pro spoje plechù bez nutnosti narušení zinkové vrstvy posuvová koleèka - nylonová s kulièkovými ložisky TECHNICKÉ PARAMETRY Rozmìry: max. šíøka vrat 7500 mm max. výška vrat 5000 mm max. plocha vrat 32 m 2 Tepelné vlastnosti zabudovaných vrat: souèinitel prostupu tepla U = 1,22 W/m 2 K Hmotnost: orientaèní hmotnost vrat cca 14 kg/m 2 Základní provedení: kazeta (nelze v provedení hladká 06) lamela støedový prolis bez prolisu vnitøní strana vrat - lamela bílá TOX POPIS PANELU Technologie spojování plechù TOX spoèívá v principu lisovaného spoje pomocí speciálních matric. Výhodou je pevný spoj bez narušení povrchové úpravy materiálu, èímž je zabránìno korozi výrobku v místech spojù. pøerušení tepelného mostu zámky proti sevøení prstù fólie s imitací døeva o síle 200 µm dvousložkový povrchový lak základní lak zinková vrstva ocelový plech tlouš ky 0,6 mm zinková vrstva adhezní primerová vrstva PUR-pìna (hustota 50 kg/m 3 ) výztuhy pro pøipevnìní pantù Výroba panelù v ÈR! 2 DELTA

3 VZHLED VRAT (DELTA, PRAKTIK) kazeta lamela støedový prolis bez prolisù nepravidelné rozložení kazet kazeta lamela støedový prolis bez prolisù nepravidelné rozložení kazet PROVEDENÍ POVRCHÙ bílá (stucco) hnìdá (stucco) støíbrná (stucco) RAL (hladká 06) oregon (fólie) nástøik dle vzorníku RAL zlatý dub (fólie) douglasie (fólie) rustikal (fólie) nussbaum (fólie) mahagon (fólie) bahenní dub (fólie) cherry (fólie) balsamico (fólie) light oak (fólie) medium oak (fólie) 3 DELTA/PRAKTIK

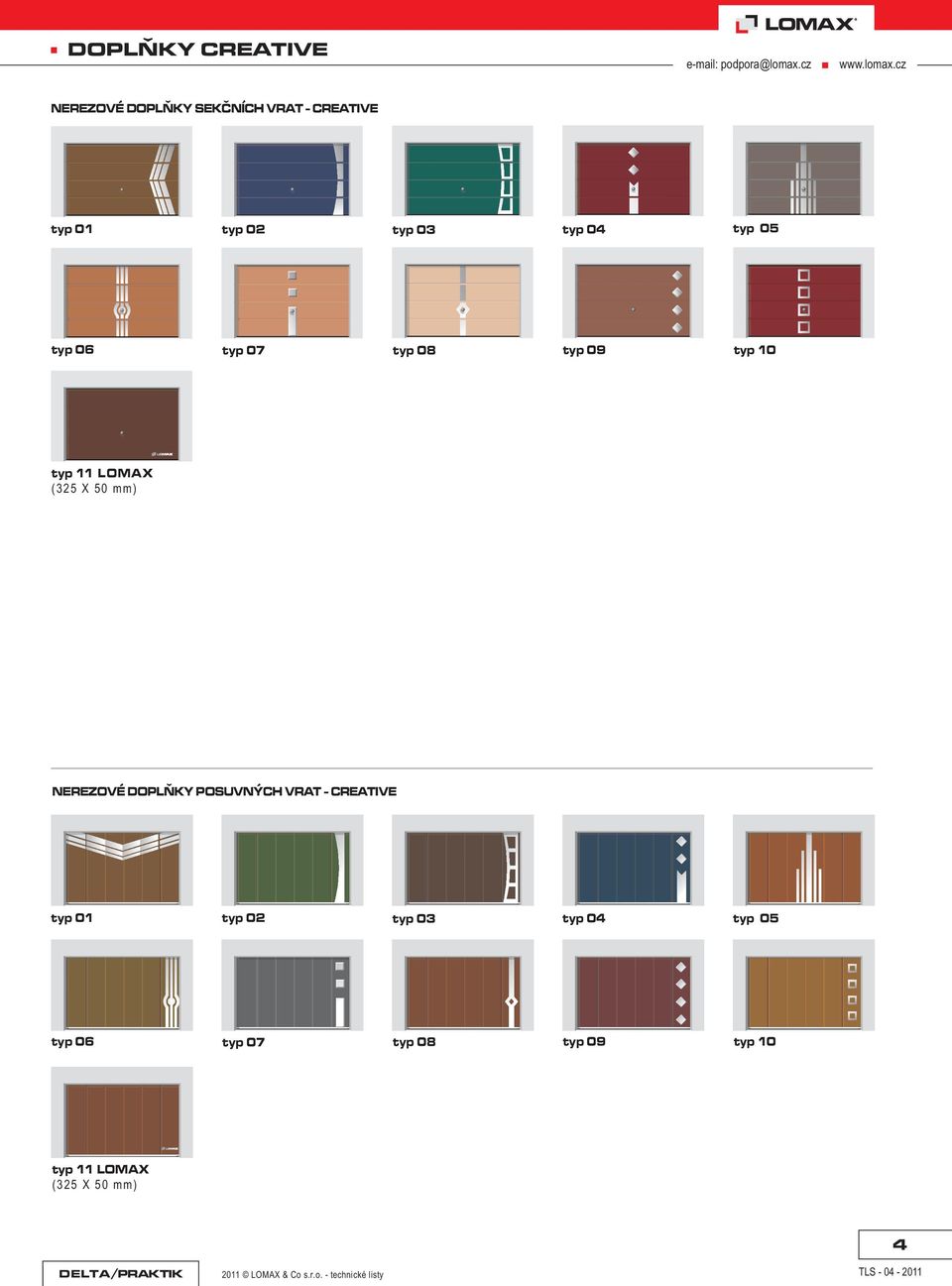

4 DOPLÒKY CREATIVE NEREZOVÉ DOPLÒKY SEKÈNÍCH VRAT - CREATIVE typ 01 typ 02 typ 03 typ 04 typ 05 typ 06 typ 07 typ 08 typ 09 typ 10 typ 11 LOMAX (325 X 50 mm) NEREZOVÉ DOPLÒKY POSUVNÝCH VRAT - CREATIVE typ 01 typ 02 typ 03 typ 04 typ 05 typ 06 typ 07 typ 08 typ 09 typ 10 typ 11 LOMAX (325 X 50 mm) 4 DELTA/PRAKTIK

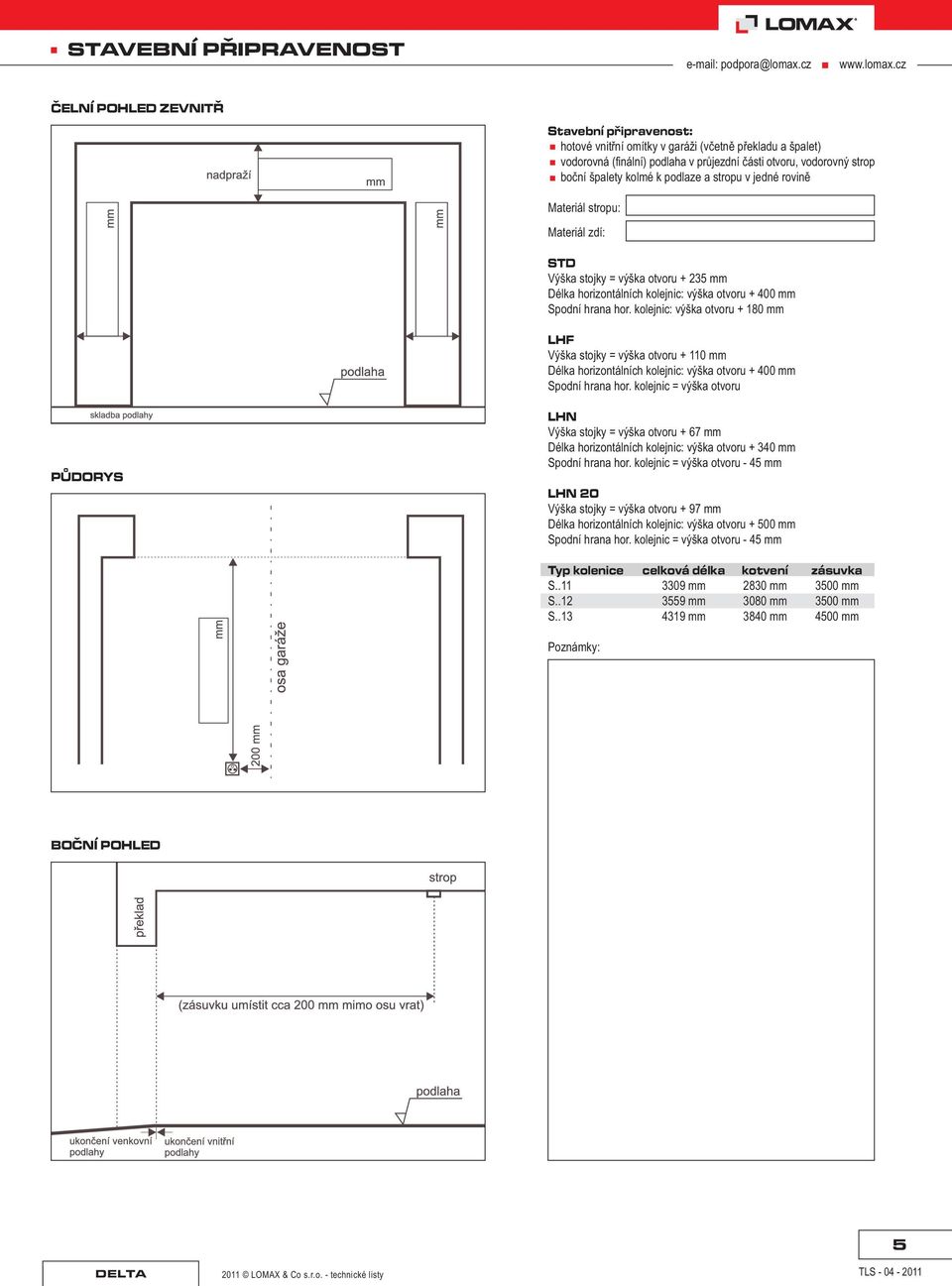

5 STAVEBNÍ PØIPRAVENOST ÈELNÍ POHLED ZEVNITØ Stavební pøipravenost: hotové vnitøní omítky v garáži (vèetnì pøekladu a špalet) vodorovná (finální) podlaha v prùjezdní èásti otvoru, vodorovný strop boèní špalety kolmé k podlaze a stropu v jedné rovinì Materiál stropu: Materiál zdí: STD Výška stojky = výška otvoru mm Délka horizontálních kolejnic: výška otvoru mm Spodní hrana hor. kolejnic: výška otvoru mm LHF Výška stojky = výška otvoru mm Délka horizontálních kolejnic: výška otvoru mm Spodní hrana hor. kolejnic = výška otvoru PÙDORYS LHN Výška stojky = výška otvoru + 67 mm Délka horizontálních kolejnic: výška otvoru mm Spodní hrana hor. kolejnic = výška otvoru - 45 mm LHN 20 Výška stojky = výška otvoru + 97 mm Délka horizontálních kolejnic: výška otvoru mm Spodní hrana hor. kolejnic = výška otvoru - 45 mm Typ kolenice celková délka kotvenízásuvka S mm 2830 mm 3500 mm S mm 3080 mm 3500 mm S mm 3840 mm 4500 mm Poznámky: BOÈNÍ POHLED 5 DELTA

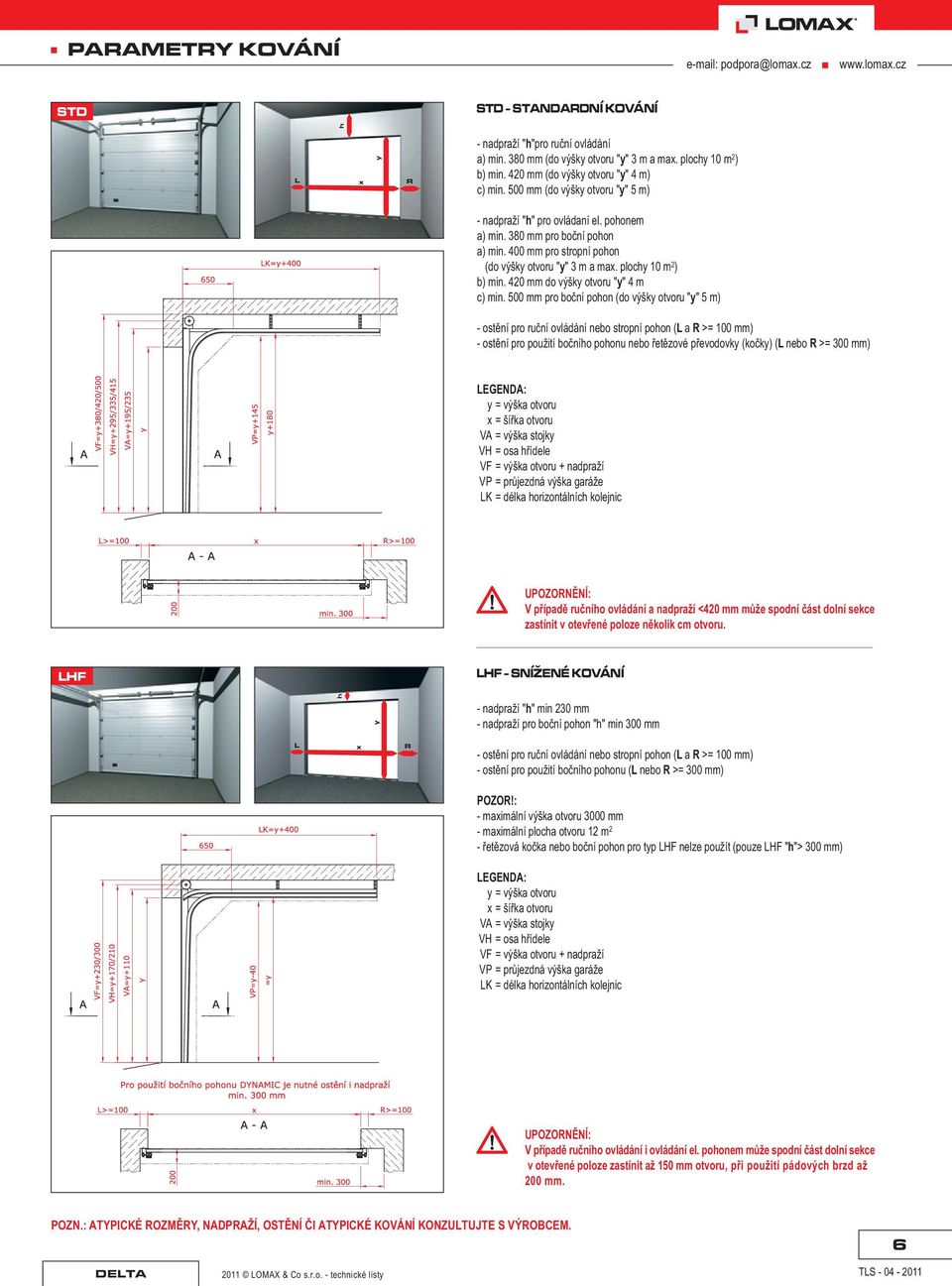

6 PARAMETRY KOVÁNÍ STD STD - STANDARDNÍ KOVÁNÍ h L x y R - nadpraží "h"pro ruèní ovládání a) min. 380 mm (do výšky otvoru "y" 3 m a max. plochy 10 m 2 ) b) min. 420 mm (do výšky otvoru "y" 4 m) c) min. 500 mm (do výšky otvoru "y" 5 m) - nadpraží "h" pro ovládaní el. pohonem a) min. 380 mm pro boèní pohon a) min. 400 mm pro stropní pohon (do výšky otvoru "y" 3 m a max. plochy 10 m 2 ) b) min. 420 mm do výšky otvoru "y" 4 m c) min. 500 mm pro boèní pohon (do výšky otvoru "y" 5 m) - ostìní pro ruèní ovládání nebo stropní pohon (L a R >= 100 mm) - ostìní pro použití boèního pohonu nebo øetìzové pøevodovky (koèky) (L nebo R >= 300 mm) LEGENDA: y = výška otvoru x = šíøka otvoru VA = výška stojky VH = osa høídele VF = výška otvoru + nadpraží VP = prùjezdná výška garáže LK = délka horizontálních kolejnic UPOZORNÌNÍ: V pøípadì ruèního ovládání a nadpraží <420 mm mùže spodní èást dolní sekce zastínit v otevøené poloze nìkolik cm otvoru. LHF LHF - SNÍŽENÉ KOVÁNÍ h y - nadpraží "h" min 230 mm - nadpraží pro boèní pohon "h" min 300 mm L x R - ostìní pro ruèní ovládání nebo stropní pohon (L a R >= 100 mm) - ostìní pro použití boèního pohonu (L nebo R >= 300 mm) POZOR!: - maximální výška otvoru 3000 mm - maximální plocha otvoru 12 m 2 - øetìzová koèka nebo boèní pohon pro typ LHF nelze použít (pouze LHF "h"> 300 mm) LEGENDA: y = výška otvoru x = šíøka otvoru VA = výška stojky VH = osa høídele VF = výška otvoru + nadpraží VP = prùjezdná výška garáže LK = délka horizontálních kolejnic UPOZORNÌNÍ: V pøípadì ruèního ovládání i ovládání el. pohonem mùže spodní èást dolní sekce v otevøené poloze zastínit až 150 mm otvoru, pøi použití pádových brzd až 200 mm. POZN.: ATYPICKÉ ROZMÌRY, NADPRAŽÍ, OSTÌNÍ ÈI ATYPICKÉ KOVÁNÍ KONZULTUJTE S VÝROBCEM. 6 DELTA

7 PARAMETRY KOVÁNÍ LHN LHN - SNÍŽENÉ KOVÁNÍ L h x y R - nadpraží "h" pro ruèní ovládání a) min. 70 mm (do max. šíøky vrat "x" 4,8 m a plochy 10 m 2 klika ve spodní sekci, integrované dveøe nelze instalovat) b) min. 130 mm (do max. plochy vrat 15 m 2 ) - nadpraží "h" pro ovládaní el. pohonem a) min. 120 mm (do max. šíøky vrat "x" 4,8 m a plochy 10 m 2 ) b) min. 130 mm (do max. plochy 15 m 2 ) - ostìní (L a R >= 100 mm) - ostìní pro použití boèního pohonu (L nebo R >= 300 mm) POZOR!: - maximální plocha vrat 15 m 2 LEGENDA: y = výška otvoru x = šíøka otvoru VA = výška stojky VH = osa høídele VF = výška otvoru + nadpraží VP = prùjezdná výška garáže LH = délka po osu høídele Pro použití boèního pohonu DYNAMIC je nutné ostìní min. 300 mm. Pro použití øetìzové pøevodovky je nutno pøipravit opìrnou konstrukci. UPOZORNÌNÍ: V pøípadì ruèního ovladání (i pohonem) panel zasahuje do otvoru (y-120 mm). Pøi použití pádových brzd panel zasahuje do otvoru až 200 mm. V pøípadì boèního pohonu je nutné prodloužení celkem o 830 mm. V pøípadì ovládání klikou se zámkem je nutno kliku umístit do spodní sekce. V pøípadì nadpraží < 120 mm není možno osadit integrované dveøe. LHN-20 LHN-20 - SNÍŽENÉ KOVÁNÍ L h x y R Specifikace: Vrata v rozmìrech: šíøka 2250 mm až 4790 mm x výška max mm (max. 10m 2!), ovládaná stropním pohonem. Kování: snížené s pružinou vzadu Nadpraží: > 120 mm Ostìní L/P: > 100 mm POZOR!: Maximální plocha vrat 10 m 2. Pozor, høídelové pohony ani koèku nelze použít!!! LEGENDA: y = výška otvoru x = šíøka otvoru VA = výška stojky VH = osa høídele VF = výška otvoru + nadpraží VP = prùjezdná výška garáže LH = délka po osu høídele Omezení: Toto kování není možno použít pro vrata vybavená pádovými brzdami (tj. nad 10 m 2 plochy vrat a nad 2490 mm výšky vrat) a také pro vrata vybavená výstužnými profily typu Omega (šíøka vrat >= 4800 mm). V pøípadì nouzového ruèního ovládání (napø. pøi výpadku napájení) vrata zastíní cca 120 mm v otvoru! Rozdíl oproti standardním vratùm DELTA-LHN: Vrata v otevøené poloze zastíní cca 20 mm z prùjezdní výšky otvoru. UPOZORNÌNÍ: V pøípadì ruèního ovladání panel zasahuje do otvoru (y-120 mm). POZN.: ATYPICKÉ ROZMÌRY, NADPRAŽÍ, OSTÌNÍ ÈI ATYPICKÉ KOVÁNÍ KONZULTUJTE S VÝROBCEM. 7 DELTA

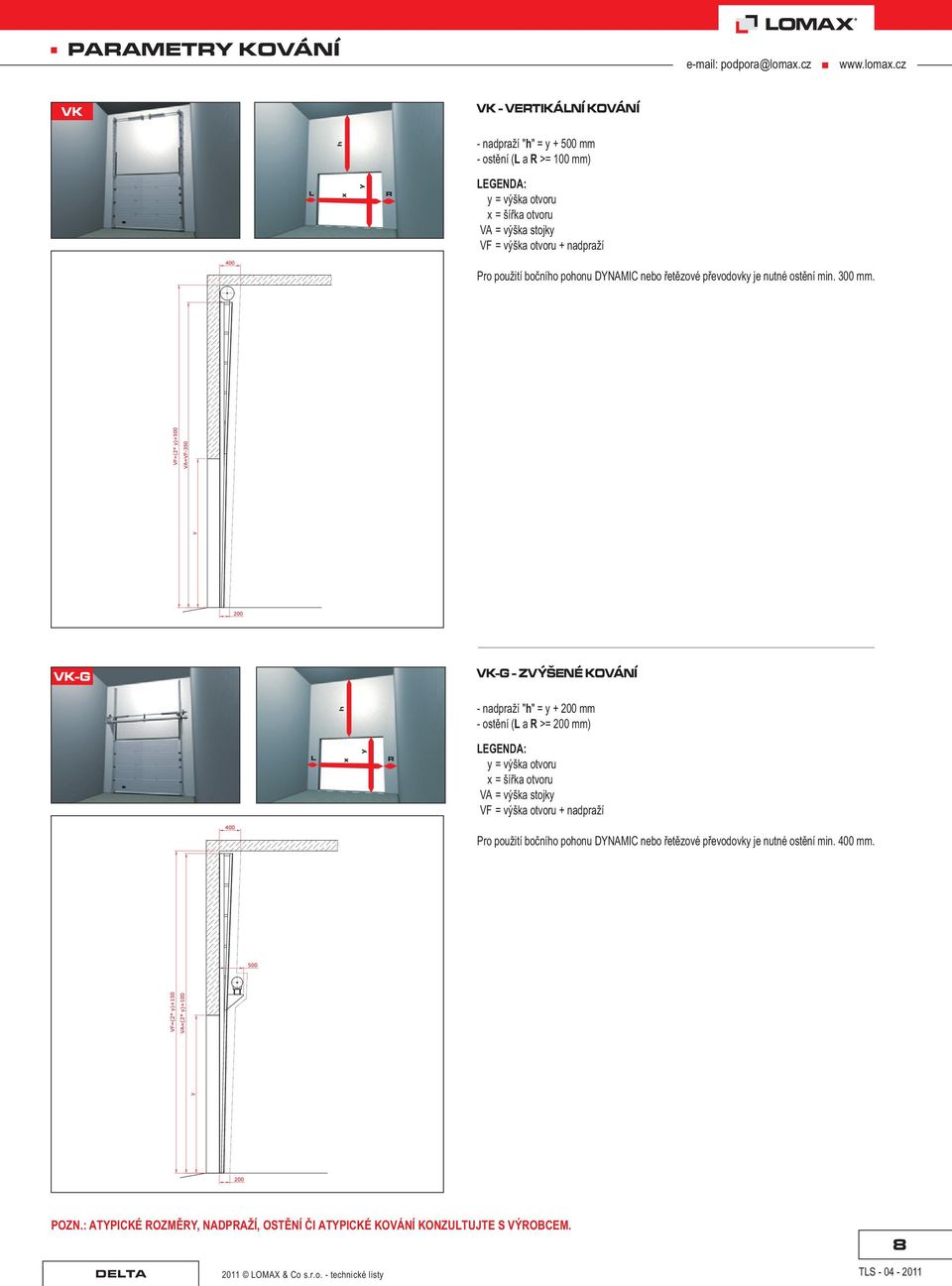

8 PARAMETRY KOVÁNÍ VK VK - VERTIKÁLNÍ KOVÁNÍ h - nadpraží "h" = y mm - ostìní (L a R >= 100 mm) L x y R LEGENDA: y = výška otvoru x = šíøka otvoru VA = výška stojky VF = výška otvoru + nadpraží Pro použití boèního pohonu DYNAMIC nebo øetìzové pøevodovky je nutné ostìní min. 300 mm. VK-G VK-G - ZVÝŠENÉ KOVÁNÍ h - nadpraží "h" = y mm - ostìní (L a R >= 200 mm) L x y R LEGENDA: y = výška otvoru x = šíøka otvoru VA = výška stojky VF = výška otvoru + nadpraží Pro použití boèního pohonu DYNAMIC nebo øetìzové pøevodovky je nutné ostìní min. 400 mm. POZN.: ATYPICKÉ ROZMÌRY, NADPRAŽÍ, OSTÌNÍ ÈI ATYPICKÉ KOVÁNÍ KONZULTUJTE S VÝROBCEM. 8 DELTA

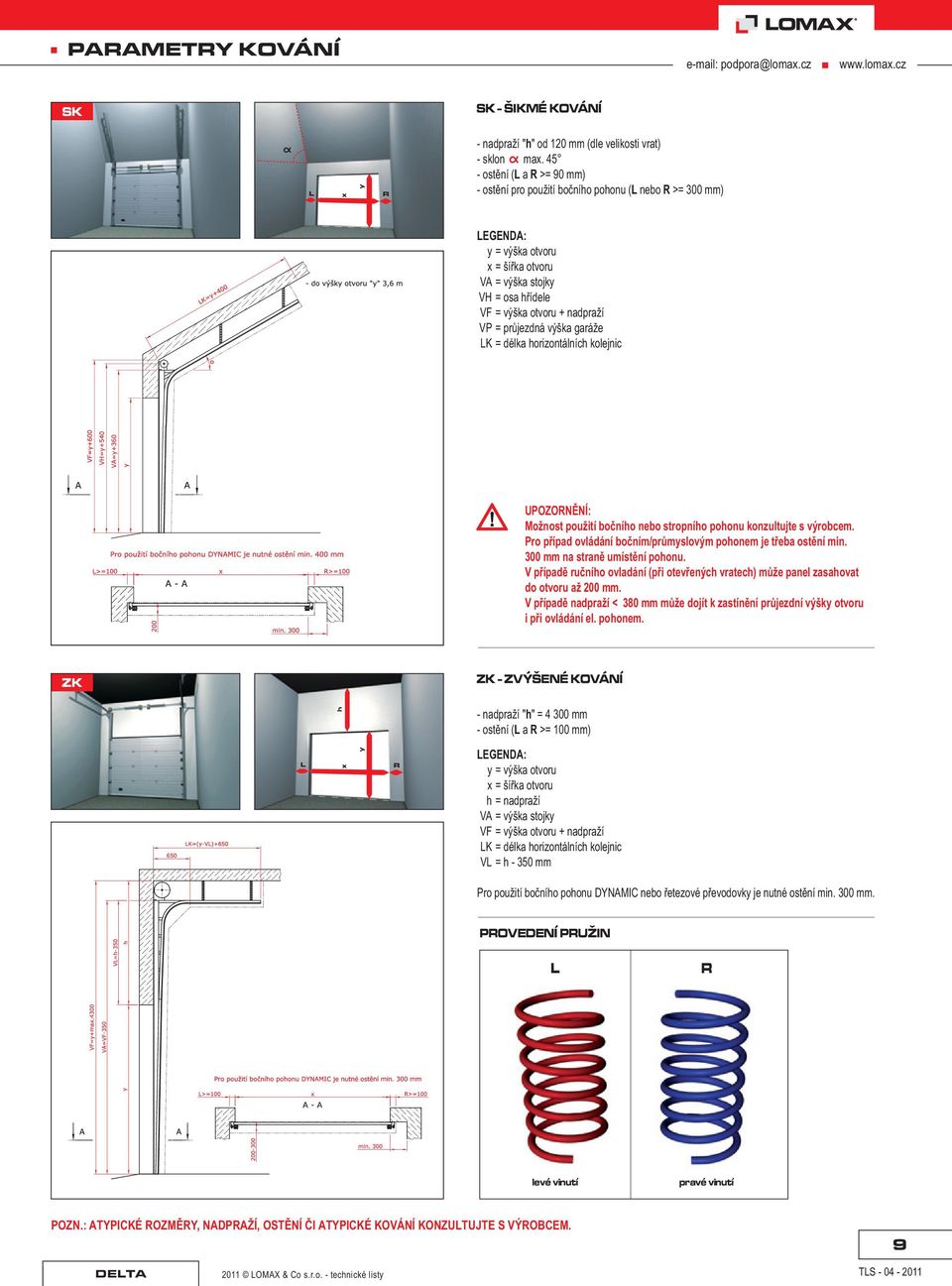

9 PARAMETRY KOVÁNÍ SK SK - ŠIKMÉ KOVÁNÍ L x y R - nadpraží "h" od 120 mm (dle velikosti vrat) - sklon max ostìní (L a R >= 90 mm) - ostìní pro použití boèního pohonu (L nebo R >= 300 mm) LEGENDA: y = výška otvoru x = šíøka otvoru VA = výška stojky VH = osa høídele VF = výška otvoru + nadpraží VP = prùjezdná výška garáže LK = délka horizontálních kolejnic UPOZORNÌNÍ: Možnost použití boèního nebo stropního pohonu konzultujte s výrobcem. Pro pøípad ovládání boèním/prùmyslovým pohonem je tøeba ostìní min. 300 mm na stranì umístìní pohonu. V pøípadì ruèního ovladání (pøi otevøených vratech) mùže panel zasahovat do otvoru až 200 mm. V pøípadì nadpraží < 380 mm mùže dojít k zastínìní prùjezdní výšky otvoru i pøi ovládání el. pohonem. ZK ZK - ZVÝŠENÉ KOVÁNÍ h - nadpraží "h" = mm - ostìní (L a R >= 100 mm) L x y R LEGENDA: y = výška otvoru x = šíøka otvoru h = nadpraží VA = výška stojky VF = výška otvoru + nadpraží LK = délka horizontálních kolejnic VL = h mm Pro použití boèního pohonu DYNAMIC nebo øetezové pøevodovky je nutné ostìní min. 300 mm. PROVEDENÍ PRUŽIN L R levé vinutípravé vinutí POZN.: ATYPICKÉ ROZMÌRY, NADPRAŽÍ, OSTÌNÍ ÈI ATYPICKÉ KOVÁNÍ KONZULTUJTE S VÝROBCEM. 9 DELTA

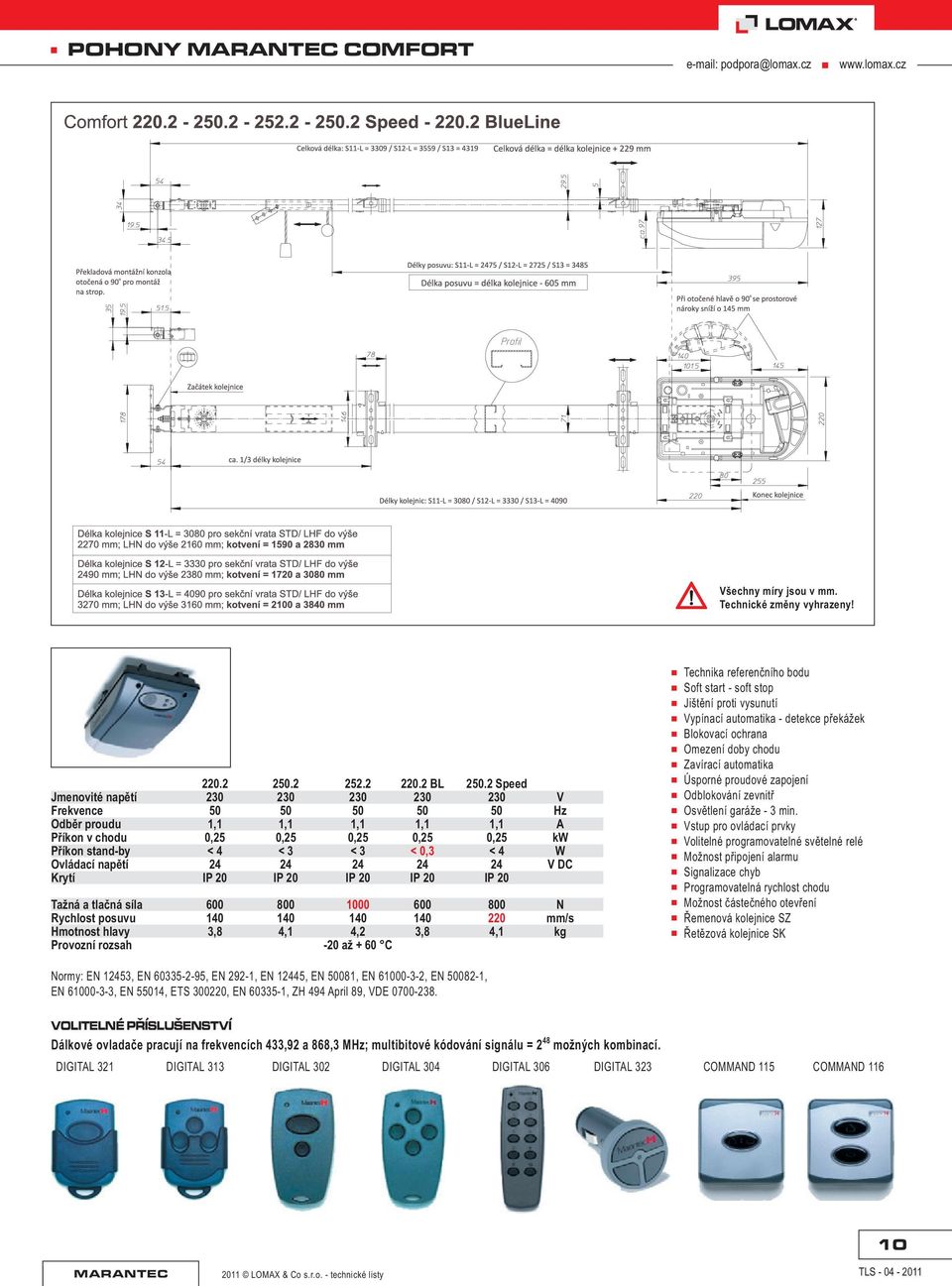

10 POHONY MARANTEC COMFORT Všechny míry jsou v mm. Technické zmìny vyhrazeny! BL Speed Jmenovité napìtí V Frekvence Hz Odbìr proudu 1,1 1,1 1,1 1,1 1,1 A Pøíkon v chodu 0,25 0,25 0,25 0,25 0,25 kw Pøíkon stand-by < 4 < 3 < 3 < 0,3 < 4 W Ovládací napìtí V DC Krytí IP 20 IP 20 IP 20 IP 20 IP 20 Tažná a tlaèná síla N Rychlost posuvu mm/s Hmotnost hlavy 3,8 4,1 4,2 3,8 4,1 kg Provozní rozsah -20 až + 60 C Technika referenèního bodu Soft start - soft stop Jištìní proti vysunutí Vypínací automatika - detekce pøekážek Blokovací ochrana Omezení doby chodu Zavírací automatika Úsporné proudové zapojení Odblokování zevnitø Osvìtlení garáže - 3 min. Vstup pro ovládací prvky Volitelné programovatelné svìtelné relé Možnost pøipojení alarmu Signalizace chyb Programovatelná rychlost chodu Možnost èásteèného otevøení Øemenová kolejnice SZ Øetìzová kolejnice SK Normy: EN 12453, EN , EN 292-1, EN 12445, EN 50081, EN , EN , EN , EN 55014, ETS , EN , ZH 494 April 89, VDE VOLITELNÉ PØÍSLUŠENSTVÍ Dálkové ovladaèe pracují na frekvencích 433,92 a 868,3 MHz; multibitové kódování signálu = 2 48 možných kombinací. DIGITAL 321 DIGITAL 313 DIGITAL 302 DIGITAL 304 DIGITAL 306 DIGITAL 323 COMMAND 115 COMMAND MARANTEC

11 POHONY MARANTEC DYNAMIC DYNAMIC VARIO DC Høídelový pohon privátních sekèních vrat. Øídící jednotka Control vario: programovací struktura EOS karuselový 8-místný displej Marantec programování pøes tlaèítka v integrované øídící jednotce volitelná externí øídící jednotka tlaèítko pro mezipolohu miniaturní klíè pro odpojení napájení v øídící jednotce øízení komunikace MS BUS automatická detekce pøipojeného pøíslušenství soft start / soft stop (samostatnì nastavitelné) ochrana proti blokování omezení doby chodu odblokování pomocí táhel (pouze zevnitø) pøípojka pro elektrozámek Special 409 možnost bateriového zálohování Back-up 700 obousmìrnì nastavitelná detekce pøekážky programovatelná mezipoloha oddìlenì nastavitelné rychlosti programovatelné bezpotenciálové relé možnost automatického zavírání možnost pøipojení rozšiøujících modulù EM vstup pro pøijímaè dálkového ovládání Digital 164 vstup pro 2-drátovou fotozávoru Marantec Použití: pohonný systém pro privátní oblast pohonný systém pro pružinovì vyvážená sekèní vrata pro sekèní vrata do max. 18 m2 plochy váha max. 250 kg, výška vrat max mm do max. 10 m2 plochy vrat - 10 cyklù za hodinu do max. 14 m2 plochy vrat - 6 cyklù za hodinu do max. 18 m2 plochy vrat - 3 cykly za hodinu provoz v režimu mrtvý muž nebo samodržení montáž na høídel pomocí adaptéru nebo pøíruby Elektrické parametry Jmenovité napìtí 230 V Frekvence 50 Hz Odbìr proudu 1,1 A Pøíkon za provozu 0,25 kw Pøíkon stand-by 4 W Doba chodu pohonu 25 % Výstup pro pøíslušenství 24 V/200 ma Krytí pohon IP 20 Tøída ochrany I Mechanické parametry Kroutící moment Jmenovité otáèky Max. otoèení høídele 15 Nm (max. 40 Nm) 30 ot./min (nastavitelné) 15x Ostatní parametry Rozmìry 19 x 420 x 261 mm Hmotnost 6,7 kg Teplotní rozsah -20 až +60 C VOLITELNÉ PØÍSLUŠENSTVÍ Control vario DIGITAL 321 DIGITAL 313 DIGITAL 302 DIGITAL 304 DIGITAL 306 DIGITAL 323 COMMAND 613 COMMAND MARANTEC

12 POHONY MARANTEC DYNAMIC DYNAMIC xs.plus Høídelový pohon prùmyslových sekèních vrat. Control x.plus Øídící jednotka Control x.plus programovací struktura EOS karuselový 8-místný displej Marantec programování pøes tlaèítka v krytu øídící jednotky tlaèítko pro mezipolohu miniaturní klíè pro odpojení napájení v øídící jednotce automatická detekce pøipojeného pøíslušenství možnost pøipojení konvenèních tlaèítek vstup pro MDS (MarantecDiagnosticSystem) vstup pro pøijímaè dálkového ovládání Digital 180 vstup pro 2-drátovou fotozávoru Marantec vstup pro fotozávoru s beznapì ovým rozpínacím kontaktem reléový výstup pro signální maják vstup pro kroucený kabel Elektrické parametry 95/19 75/24 Jmenovité napìtí Y3N~ / 400/230 /?3~ / 230 V Frekvence 50 Hz Odbìr proudu Y2,0 /?3,5A Y2,0 /?3,5 A Pøíkon za provozu 0,37 kw Doba chodu pohonu S3-60 % Øídící napìtí 12 V Krytí IP 65 Tøída ochrany I Prostorové požadavky pro montáž Mechanické parametry 95/19 75/24 Kroutící moment 95 Nm 75 Nm Jmenovité otáèky 19 ot./min 24 ot./min Nouzové ovládání øetìzem Ostatní parametry Rozmìry Hmotnost 95/19 75/ x 104 x 294 mm 14 kg VOLITELNÉ PØÍSLUŠENSTVÍ Semafor COMMAND 414 DIGITAL 302 Tahový spínaè COMMAND 812 Maják COMMAND 613 COMMAND MARANTEC

13 POHONY MARANTEC DYNAMIC DYNAMIC xs.base Høídelový pohon prùmyslových sekèních vrat. Øídící jednotka Control x.base 230/400V integrované øízení v režimu mrtvého muže s mechanickým nastavením koncových poloh optická signalizace polohy vrat pomocí LED barevnì odlišené svorkovnice svorkovnice pro klidový obvod, konvenèní tlaèítka a ovládací prvky Command možnost pøipojení signálního majáku bezpotenciálový kontakt pro vrata-otevøeno nebo vrata-bìží nebo vrata-zavøeno volnì k použití (napøíklad pro blokaci vyrovnávacího mùstku) dodateèná funkce samodržení ve smìru otevírání Elektrické parametry 95/19 75/24 Jmenovité napìtí Y3N~ / 400/230 /?3~ / 230 V Frekvence 50 Hz Odbìr proudu Y2,0 /?3,5A Y2,0 /?3,5 A Pøíkon za provozu 0,37 kw Doba chodu pohonu S3-60 % Øídící napìtí 12 V Krytí IP 65 Tøída ochrany I Prostorové požadavky pro montáž Mechanické parametry 95/19 75/24 Kroutící moment 95 Nm 75 Nm Jmenovité otáèky 19 ot./min 24 ot./min Nouzové ovládání øetìzem Ostatní parametry 95/19 75/24 Rozmìry 428 x 104 x 294 mm Hmotnost 14 kg VOLITELNÉ PØÍSLUŠENSTVÍ Semafor COMMAND 414 DIGITAL 302 Tahový spínaè Maják COMMAND 613 COMMAND MARANTEC

14 POHONY MARANTEC DYNAMIC DYNAMIC xs.plus FU Høídelový pohon prùmyslových sekèních vrat. Control x.plus Øídící jednotka Control x.plus programovací struktura EOS karuselový 8-místný displej Marantec programování pøes tlaèítka v krytu øídící jednotky tlaèítko pro mezipolohu miniaturní klíè pro odpojení napájení v øídící jednotce automatická detekce pøipojeného pøíslušenství možnost pøipojení konvenèních tlaèítek vstup pro MDS (MarantecDiagnosticSystem) vstup pro pøijímaè dálkového ovládání Digital 180 vstup pro 2-drátovou fotozávoru Marantec vstup pro fotozávoru s beznapì ovým rozpínacím kontaktem reléový výstup pro signální maják vstup pro kroucený kabel Elektrické parametry 150/19 125/24 100/300 Jmenovité napìtí 230 V Frekvence 50 Hz Odbìr proudu 3,8 A Pøíkon za provozu 0,55 kw Doba chodu pohonu S3-60 % Výstup pro pøíslušenství 24 V/200 ma Krytí IP 65 Tøída ochrany I Prostorové požadavky pro montáž Mechanické parametry 150/19 125/24 100/300 Kroutící moment Nm Jmenovité otáèky ot./min Provozní otáèky 6-63 ot./min Nouzové ovládání øetìzem Ostatní parametry 150/19 125/24 100/300 Rozmìry 428 x 104 x 302 mm Hmotnost 16 kg Teplotní rozsah -20 až +60 C VOLITELNÉ PØÍSLUŠENSTVÍ Semafor COMMAND 414 DIGITAL 302 Tahový spínaè COMMAND 812 Maják COMMAND 613 COMMAND MARANTEC

15 POHONY MARANTEC DYNAMIC Dynamic xs.plus SG - stropní prùmyslový pohon Control x.plus Prùmyslový stropní pohon Pro vrata se sníženým kováním Øetìzová kolejnice Provedení na 230 V nebo 400 V Externí øídící jednotka VOLITELNÉ PØÍSLUŠENSTVÍ Semafor COMMAND 414 DIGITAL 302 Tahový spínaè COMMAND 812 Maják COMMAND 613 COMMAND MARANTEC

16 INTEGROVANÉ DVEØE Zobrazení je pouze orientaèní. Technické zmìny vyhrazeny! PARAMETRY INTEGROVANÝCH DVEØÍ Provedení DIN levé Provedení DIN pravé Max. šíøka vrat Provedení Rám dveøí Povrchová úprava rámu Povrchová úprava dveøí Samozavíraè Umístìní ve vratech Standardní šíøka Standardní výška Výška prahu (VP) (max. šíøka vrat) Blokování pohonu Kování 5000 mm Dle DIN - Levé / Pravé bez pøerušeného tepelného mostu pøírodní elox, RAL, NCS Decor, RAL, NCS ano (standardnì) min. 500 mm od kraje 800 mm ( mm) cca 2000 mm (dle skladby vrat) 90 / 150 / 200 mm (<3000 / <4000 / <5000 mm) ano (Special 420) klika/klika; koule/klika interiér exteriér interiér exteriér 16 DELTA

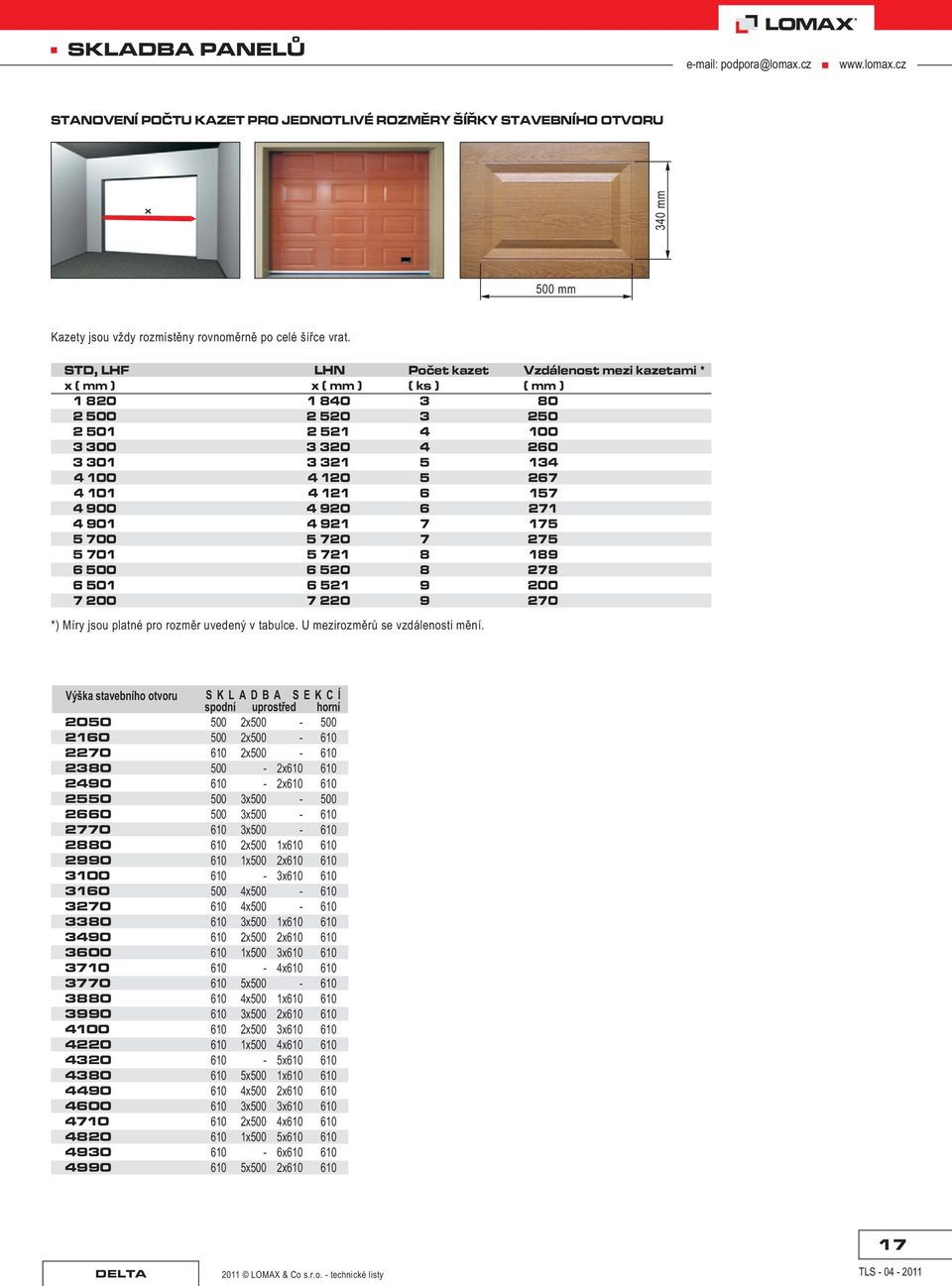

17 SKLADBA PANELÙ STANOVENÍ POÈTU KAZET PRO JEDNOTLIVÉ ROZMÌRY ŠÍØKY STAVEBNÍHO OTVORU X 340 mm 500 mm Kazety jsou vždy rozmístìny rovnomìrnì po celé šíøce vrat. STD, LHF LHN Poèet kazet Vzdálenost mezi kazetami * x ( mm ) x ( mm ) ( ks ) ( mm ) *) Míry jsou platné pro rozmìr uvedený v tabulce. U mezirozmìrù se vzdálenosti mìní. Výška stavebního otvoru SKLADBA SEKCÍ spodní uprostøed horní 500 2x x x x x x x x x500 1x x500 2x x x x x500 1x x500 2x x500 3x x x x500 1x x500 2x x500 3x x500 4x x x500 1x x500 2x x500 3x x500 4x x500 5x x x500 2x DELTA

18 OKENNÍ VÝPLNÌ Kùra Drážky strip Mléèná neprùhledná 1812 Kouøová Šestihran H12 Mléèná opál 2910 Zrcadlo Tahokov 18 DELTA/PRAKTIK

19 PØÍSLUŠENSTVÍ PROSKLENÍ ALW prosklená hliníková sekce Vsazený panel vyrobený z extrudovaného hliníkového profilu bez pøerušeného tepelného mostu. Výplò je možná akrylátovým sklem, polykarbonátem, tahokovem. Oválné okno Okno používané zejména u prùmyslových typù vrat. Rám je vždy èerný, výplò akrylátová. Rozmìr: 665 x 345 mm. Osazení: zpravidla 1 okno na 1 m šíøky vrat. Kazetové okno Obdélníkové okno pro vsazení do kazetových a ostatních vrat v privátním sektoru. Rám okna se dodává vždy barevnì sladìný k barvì vrat, výplò je akrylátová. Rozmìr: 488 x 322 mm. Polep oken dle požadavku zákazníka Výplò kazetových oken je možno polepit napø. motivem vycházejícího slunce èi jakýmkoliv jiným, navrženým zákazníkem. BEZPEÈNOSTNÍ PRVKY Bezpeènostní pádová brzda Zaøízení, které zastaví vrata v pøípadì pádu pøi pøetržení lanka. Použití je nutné u vrat s výškou nad 2500 mm nebo plochou nad 11 m 2. Kontaktní lišta Bezpeènostní prvek zajiš ující zavírací hranu vrat. Po najetí vraty na pøekážku zastaví pohon a ten následnì revezuje s vraty smìrem nahoru. Pojistky pøetržení pružin Standardnì dodávaný bezpeènostní prvek zajiš ující zastavení vrat pøi pádu v dùsledku pøetržení pružiny. Infrazávora Zajiš uje prostor pod vraty v otvoru. Pokud je pøerušený paprsek, není možno aktivovat pohon vrat ve smìru zavírání. Je-li paprsek pøerušen pøi zavírání vrat, pohon se zastaví a reverzuje s vraty smìrem nahoru. ELEKTRO Stropní pohon Marantec Pohon urèený pro automatické ovládání vrat v privátním sektoru do max. plochy 13 m 2. Samozøejmostí je možnost nouzového ovládání v pøípadì výpadku el. energie. Boèní pohon Marantec Pohon urèený pro ovládání prùmyslových vrat s vyššími požadavky na frekvenci provozu. Pohony je možno dodat i v úpravì pro nepøetržitý provoz. Samozøejmostí je možnost nouzového ovládání v pøípadì výpadku el. energie øetìzem. Dálkové ovládání Dálkové ovladaèe Marantec fungují na frekvenci 868,3 MHz, která je vyhrazena pro ovládání pohonù vrat, rolet a bran. Multibitové kódování (280 bilionù možných kódù) zajiš uje bezpeèný provoz. Ovladaèe jsou kompatibilní se systémem DOPLÒKY Rozjezdové pružiny Pomáhají pøi rozjezdu vrat z otevøené polohy za použití boèních pohonù (elektrických i mechanických). Vnitøní blokovací zarážka Slouží k mechanickému zajištìní vrat proti nežádoucímu vysunutí. Použitelná pouze z vnitøní strany vrat. Klika se zámkem typ "KOULE" V pøípadì manuálního ovládání se vrata uzamykají pomocí klíèe. Osazení kliky se zámkem je možné na støedu èi na boku vrat. Vìtrací møížka Slouží k odvìtrání prostoru garáže. Møížka je vybavena sí kou proti hmyzu a je uzavíratelná: 132 x 338 mm. Prodloužení táhel ke klice typ KOULE, šíøka > 2500 mm. klika se zámkem provedení "T" + 3 klíèe Mechanická pøevodovka s øetìzem "KOÈKA" Je vhodná pro ruèní ovládání vrat vìtších rozmìrù. Jedná se o mechanický boèní pohon vrat. Možnosti použití viz. parametry kování strana DELTA

20 POSUVNÁ VRATA PRAKTIK POPIS VRAT Vrata se skládají z nìkolika panelù (sekcí), jež jsou umístìny svisle vedle sebe v celé ploše otvoru. Stálá pozice panelù je zajištìna zámky umožòujícími rovnìž zatoèení vratové desky dle boèní stìny. Panely jsou vzájemnì spojeny speciálními panty. Trajektorie pohybu vrat je urèena vodícími kolejnicemi ve tvaru "C" (tzv. kováním). OVLÁDÁNÍ VRAT ruènì elektropohonem (s možností dálkového ovladaèe) POPIS KONSTRUKCE posunová kolejnice ve tvaru "C" je zavìšena nad otvorem a podél boèní stìny síla stìny profilù - 2 mm povrchová úprava - galvanické zinkování posuvové vozíèky - nylonové s kulièkovými ložisky podlahová vodící lišta celoobvodové tìsnìní pomocí kartáèù TECHNICKÉ PARAMETRY Rozmìry: max. šíøka vrat 5400 mm - jednostranné provedení max. šíøka vrat mm - centrální provedení max. výška vrat 3300 mm Tepelné vlastnosti sekce: souèinitel prostupu tepla U = 0,915 W/m 2 K Hmotnost: orientaèní hmotnost vrat cca 14 kg/m 2 Popis panelu: pøerušení tepelného mostu zámky proti sevøení prstù spodní a horní strana panelù je zakonèena hliníkovým "U"-profilem bez pøerušeného tepelného mostu první a poslední panely jsou zakonèeny hliníkovým profilem s integrovaným tìsnìním PØIØAZENÍ KOLEJNIC VRATÙM PRAKTIK Kolejnice pohonu Šíøka vrat Kování LHP Kování STP SZ mm mm SZ mm mm SZ mm mm SZ mm mm SZ mm mm ROZMÌRY A POÈTY SEKCÍ PRO DANOU ŠÍØKU VRAT šíøka první sekce uprostøed poslední sekce x x x x x x x x x500 1x x x x x x500 1x x500 2x x x x x500 1x x500 2x x500 3x x x x500 1x x500 2x x500 3x x500 4x x x x500 2x x500 3x x500 4x x500 5x x x x500 3x x500 4x x500 5x x500 6x x x x500 4x x500 5x x500 6x x500 7x x x x500 5x x500 6x x500 7x PRAKTIK

21 ZAVÌŠENÍ VRAT PRAKTIK 21 PRAKTIK

22 VRATA PRAKTIK - KOVÁNÍ A PØÍSLUŠENSTVÍ STP z h y šíøka "x" max mm výška "y" max mm nadpraží "h" min. 110 mm úhel kování Ostìní "L nebo R" mm (s pohonem na stìnì) nad 1200 mm (s pohonem nad otvorem) min. 510 mm (ruèní ovládání) L x R Hloubka garáže "z" min. "x" mm (s pohonem na stìnì) min. "x" mm (s poh. nad otvorem) min. "x" mm (ruèní ovládání) LHP h šíøka "x" výška "y" nadpraží "h" max mm max mm min. 110 mm Ostìní "L nebo R" min. 90 mm (s pohonem) min. 200 mm (ruèní ovládání) z L x y R Hloubka garáže "z" min. "x" mm (s pohonem) min. "x" mm (ruèní ovládání) Umístìní pohonu: na boèní stìnì POZN.: Atypické rozmìry, nadpraží, ostìní èi atypické kování konzultujte s výrobcem. PØÍSLUŠENSTVÍ - PROSKLENÍ ALW prosklená hliníková sekce Vsazený panel vyrobený z extrudovaného hliníkového profilu bez pøerušeného tepelného mostu. Výplò je možná akrylátovým sklem, polykarbonátem, tahokovem. Oválné okno Okno používané zejména u prùmyslových typù vrat. Rám je vždy èerný, výplò akrylátová. Rozmìr: 345 x 665 mm. Osazení: zpravidla 1 okno na 1 m šíøky vrat. Kazetové okno Obdélníkové okno pro vsazení do kazetových a ostatních vrat v privátním sektoru. Rám okna se dodává vždy barevnì sladìný k barvì vrat, výplò je akrylátová. Rozmìr: 322 x 488 mm. Polep oken dle požadavku zákazníka Výplò kazetových oken je možno polepit napø. motivem vycházejícího slunce èi jakýmkoliv jiným, navrženým zákazníkem. PØÍSLUŠENSTVÍ - BEZPEÈNOSTNÍ PRVKY Infrazávora Zajiš uje prostor pod vraty v otvoru. Pokud je pøerušený paprsek, není možno aktivovat pohon vrat ve smìru zavírání. Je-li paprsek pøerušen pøi zavírání vrat, pohon se zastaví a reverzuje s vraty ve smìru otevírání. PØÍSLUŠENSTVÍ - ELEKTRO Stropní pohon Marantec Pohon urèený pro automatické ovládání vrat v privátním sektoru. Samozøejmostí je možnost nouzového ovládání v pøípadì výpadku el. energie. Dálkové ovládání Dálkové ovladaèe Marantec fungují na frekvenci 868,3 MHz, která je vyhrazena pro ovládání pohonù vrat, rolet a bran. Multibitové kódování (280 bilionù možných kódù) zajiš uje bezpeèný provoz. Ovladaèe jsou kompatibilní se systémem "Homelink". PØÍSLUŠENSTVÍ - DOPLÒKY Klika se zámkem typ "KOULE" V pøípadì manuálního ovládání se vrata uzamykají pomocí klíèe. Nerezové prvky Podtrhují originalitu vrat. Na výbìr je 10 standardních typù + možnost navrhnout si vlastní motiv. Vìtrací møížka Slouží k odvìtrání prostoru garáže. Møížka je vybavena sí kou proti hmyzu a je uzavíratelná. 22 PRAKTIK

23 POZNÁMKY 23 POZNÁMKY

24 Filozofií spoleènosti LOMAX je nabízet vysoce kvalitní garážová vrata vyladìná na míru osobním požadavkùm zákazníka. Z pozice nejvìtšího èeského výrobce garážových vrat poskytuje LOMAX ke každému výrobku pøidanou hodnotu ve formì nadstandardních služeb, nejmodernìjších technologií, vysokého uživatelského komfortu a pøíznivých cen. V dnešní dobì mùžete v nabídce spoleènosti LOMAX najít mnoho typù garážových vrat ve více než 2500 barevných provedení a bezkonkurenèních 7 typech imitací døeva. Neménì atraktivní je aktuální sortiment pøedokenních a nadokenních rolet a veškerého pøíslušenství. Po celou dobu její existence je pro spoleènost LOMAX prioritou zákazník. Jeho potøebám, vkusu a možnostem je podøízeno všechno. TLS LOMAX & Co. s.r.o Boøetice 417 bezplatná linka tel.: , fax: ,
