1 4. Byt Místnosti a provozní prostory v byt Obytné místnosti Píslušenství Doplkové prostory Vstupní a komunikaní prostory Byt 1/73

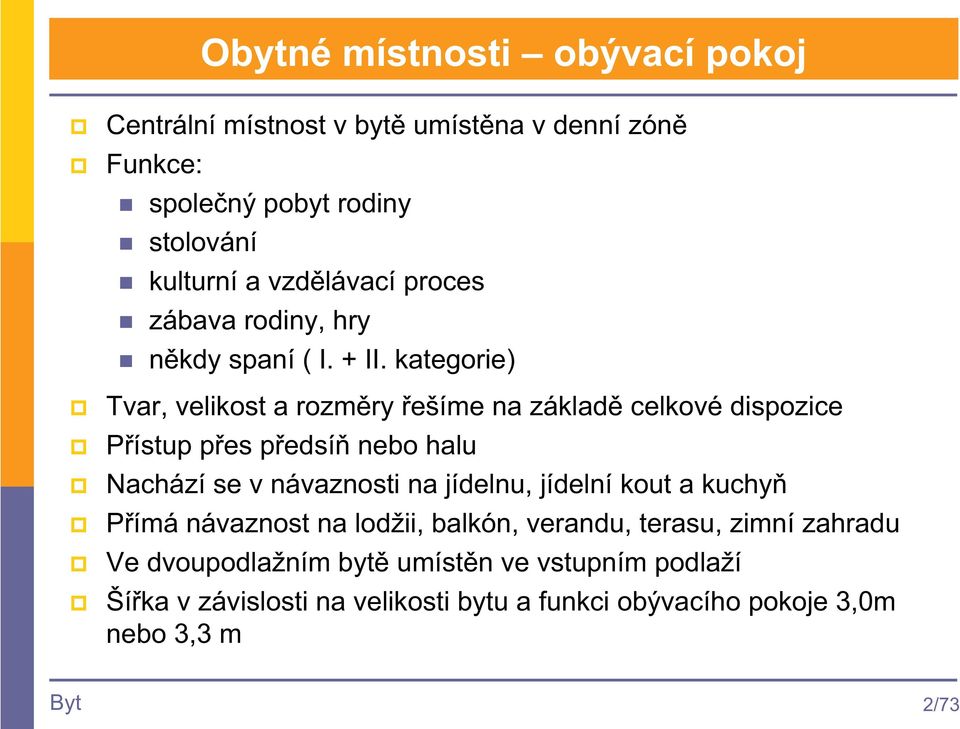

2 Obytné místnosti obývací pokoj Centrální místnost v byt umístna v denní zón Funkce: spolený pobyt rodiny stolování kulturní a vzdlávací proces zábava rodiny, hry nkdy spaní ( I. + II. kategorie) Tvar, velikost a rozmry ešíme na základ celkové dispozice Pístup pes pedsí nebo halu Nachází se v návaznosti na jídelnu, jídelní kout a kuchy Pímá návaznost na lodžii, balkón, verandu, terasu, zimní zahradu Ve dvoupodlažním byt umístn ve vstupním podlaží Šíka v závislosti na velikosti bytu a funkci obývacího pokoje 3,0m nebo 3,3 m Byt 2/73

3 Obytné místnosti obývací pokoj Doporuené min.plochy obytných místností obývacího pokoje v závislosti na velikosti bytu dle SN Obytné budovy (6/2004) Funkní využití obytné místnosti Obývací pokoj bez stolování Obývací pokoj se stolováním Obývací pokoj bez stolování a 1 lžkem Obývací pokoj se stolováním a 1 lžkem Min. pl. 16 m 2 byt s 1 a 2 obytnými místnostmi 18 m 2 byt s 3 a 4 obytnými místnostmi 20 m 2 byt s více než 4 obytnými místnostmi 16 m 2 byt s 1 a 2 obytnými místnostmi 21 m 2 byt s 3 a 4 obytnými místnostmi 24 m 2 byt s více než 4 obytnými místnostmi 16 m 2 byt s 1 a 2 obytnými místnostmi 20 m 2 byt s 3 obytnými místnostmi 18 m 2 Charakteristika bytu byt s 1 a 2 obytnými místnostmi Byt 3/73

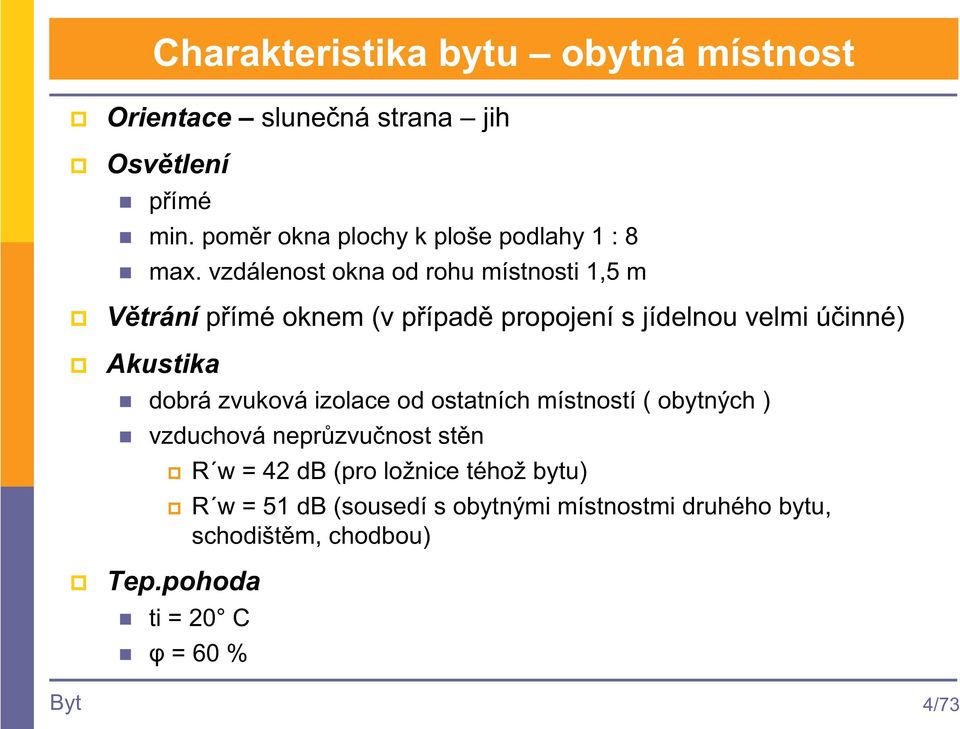

4 Charakteristika bytu obytná místnost Orientace slunená strana jih Osvtlení pímé min. pomr okna plochy k ploše podlahy 1 : 8 max. vzdálenost okna od rohu místnosti 1,5 m Vtrání pímé oknem (v pípad propojení s jídelnou velmi úinné) Akustika dobrá zvuková izolace od ostatních místností ( obytných ) vzduchová neprzvunost stn R w = 42 db (pro ložnice téhož bytu) R w = 51 db (sousedí s obytnými místnostmi druhého bytu, schodištm, chodbou) Tep.pohoda ti = 20 C = 60 % Byt 4/73

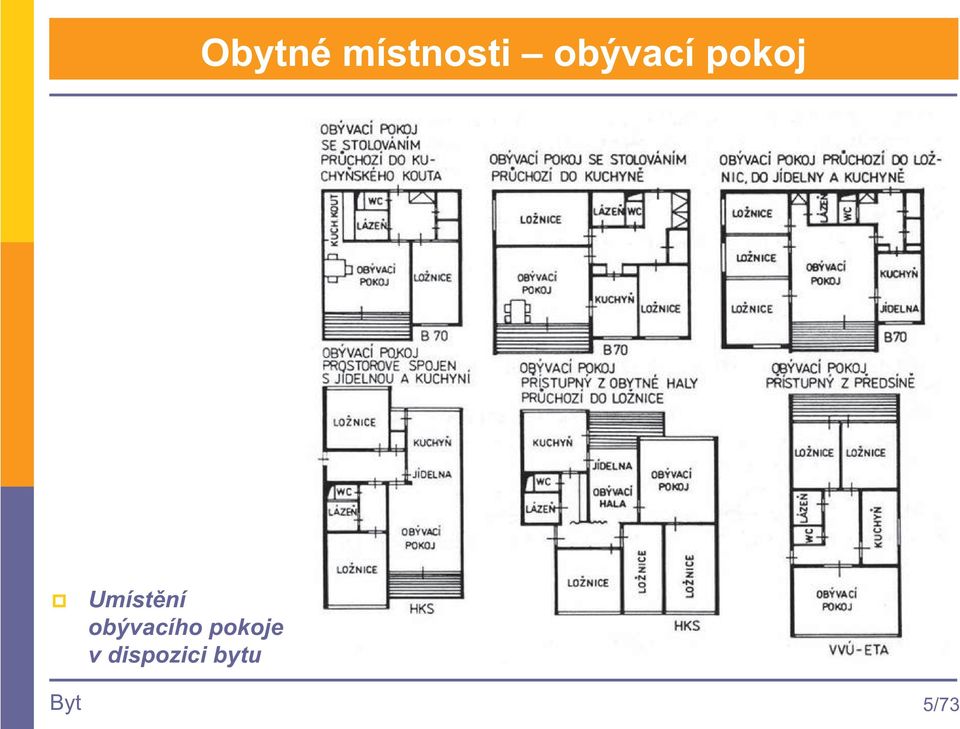

5 Obytné místnosti obývací pokoj Umístní obývacího pokoje v dispozici bytu Byt 5/73

6 Obytné místnosti obývací pokoj Rozmístní nábytku v obývacím pokoji a) špatné ešení b) správné ešení Varianty pdorysného ešení obývacího pokoje Byt 6/73

7 Obytné místnosti obývací pokoj Základní vybavení soubor sedavého nábytku a stolového audio-video úložné prostory (pracovní stl, piano, klavír, knihovny) Prostorové poteby pro spoleenské sezení Byt 7/73

8 Obytné místnosti obývací pokoj Prostorové poteby v obývacím pokoji Byt 8/73

9 Obytné místnosti obývací pokoj Prostorové poteby v obývacím pokoji Byt 9/73

10 Obytné místnosti ložnice Pevážn urena ke spaní (event. funkce pracovny, herny dt.pokoj) Umístní v noní zón s propojením lázn Pístupná z komunikaních prostor, šatny, obývacího pokoje, pípadn pes dtský pokoj (nikdy ne naopak!) Podle potu lžek rozeznáváme ložnice: jednolžkové dvoulžkové (umístní max. dvou lžek výjimka doasné dtské postýlky) Podle funkce: ložnice rodi ložnice dtí ložnice starých rodi (pípadn obytná ložnice) Byt 10/73

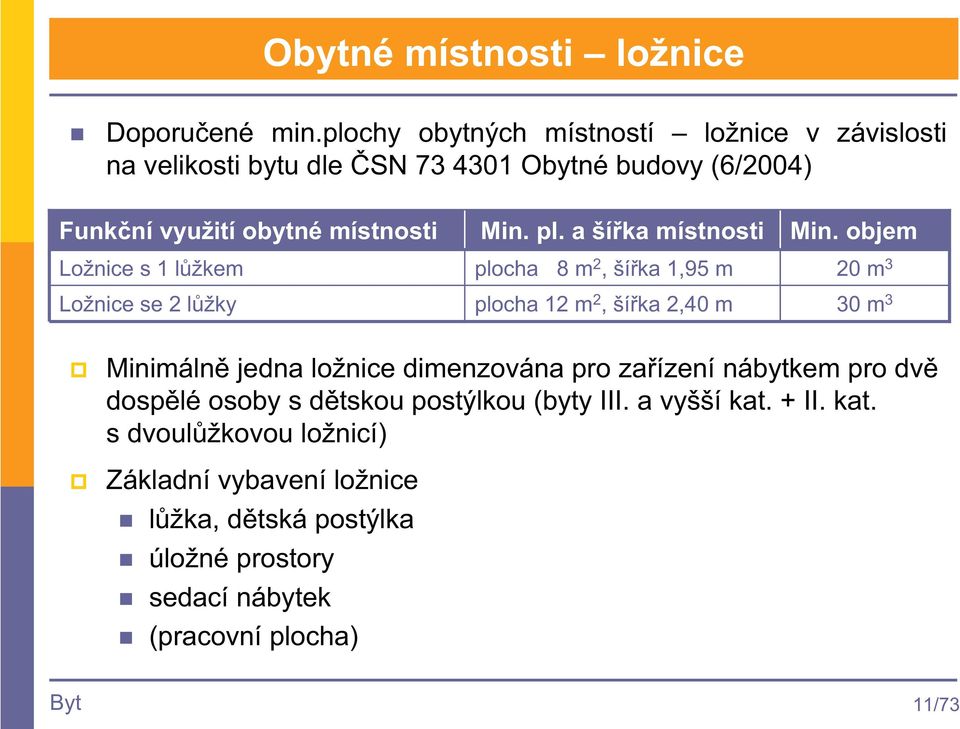

11 Obytné místnosti ložnice Doporuené min.plochy obytných místností ložnice v závislosti na velikosti bytu dle SN Obytné budovy (6/2004) Funkní využití obytné místnosti Ložnice s 1 lžkem Ložnice se 2 lžky Min. pl. a šíka místnosti plocha 8 m 2, šíka 1,95 m plocha 12 m 2, šíka 2,40 m Min. objem 20 m 3 30 m 3 Minimáln jedna ložnice dimenzována pro zaízení nábytkem pro dv dosplé osoby s dtskou postýlkou (byty III. a vyšší kat. + II. kat. s dvoulžkovou ložnicí) Základní vybavení ložnice lžka, dtská postýlka úložné prostory sedací nábytek (pracovní plocha) Byt 11/73

12 Obytné místnosti ložnice Orientace oslunné strany nejlépe východ ( dtský pokoj V, JV, J ) Osvtlení pímé, oslunní nemusí být dokonalé min. pomr okna plochy k ploše podlahy 1 : 8 Vtrání pímé oknem (v pípad propojení s jídelnou velmi úinné) Akustika dobrá zvuková izolace od ostatních místností ( obytných ) vzduchová neprzvunost stn R w = 42 db (pro ložnice téhož bytu) R w = 51 db (sousedí s obytnými místnostmi druhého bytu, schodištm, chodbou) Tep.pohoda ti = 20 C = 60 % Byt 12/73

13 Obytné místnosti ložnice Umístní ložnice v dispozici bytu Dispoziní ešení ložnic Byt 13/73

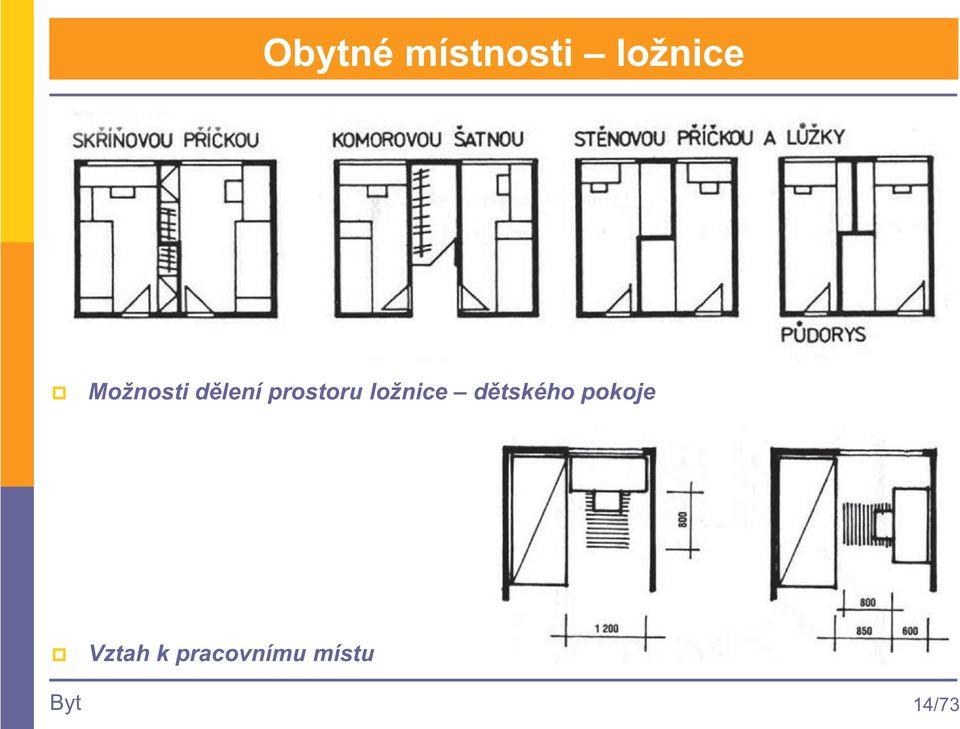

14 Obytné místnosti ložnice Možnosti dlení prostoru ložnice dtského pokoje Vztah k pracovnímu místu Byt 14/73

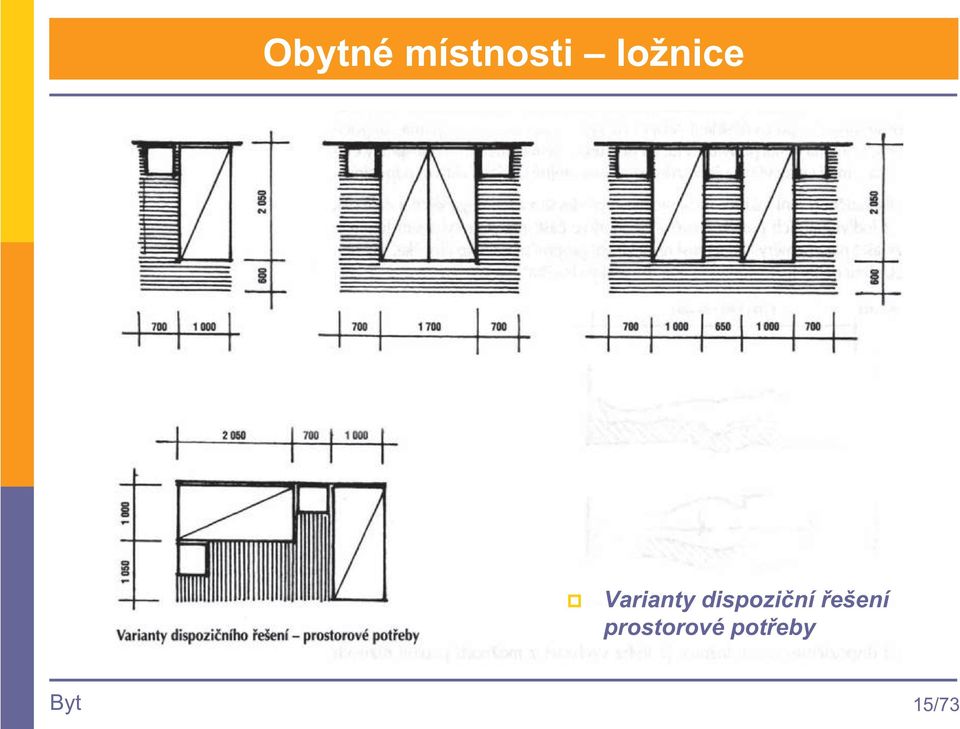

15 Obytné místnosti ložnice Varianty dispoziní ešení prostorové poteby Byt 15/73

16 Obytné místnosti pracovna Úeln zakomponovat do dispozice bytu dle požadavk uživatel Samostatné vstupy z komunikaních prostor, neprchozí Velikost v závislosti charakteru provozu a poteby na místo, min. 8 m 2 Orientace nejvýhodnji SV a SZ severní orientace zaruuje rozptyl denního svtla Osvtlení pímé Vtrání dokonalé, možno i umlé (tmavá komora), (výmna vzduchu je základní podmínkou dobrého pracovního prostedí) Akustika v závislosti na provozu dokonalá vzduchová neprzvunost stn R w = 42 db Tep.pohoda ti = 20 C = 60 % Byt 16/73

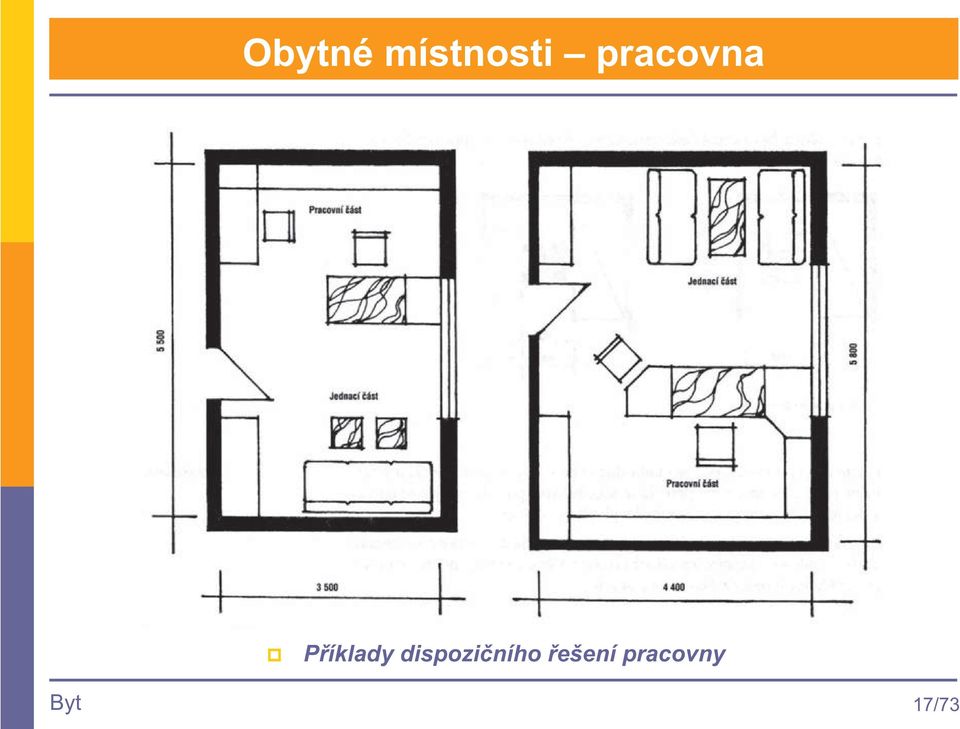

17 Obytné místnosti pracovna Píklady dispoziního ešení pracovny Byt 17/73

18 Obytné místnosti pracovna Píklady dispoziního ešení pracovny Byt 18/73

19 Obytné místnosti jídelna Funkce jídelny je stolování Je oddlena od obývacího pokoje i kuchyn (dispozin pilenna ke kuchyni Pístupna z pedsín a kuchyn, obývacího pokoje, mže být i prchozí Situuje se mezi kuchy a obývací pokoj, možno umístit i do alkovny Velikost nejastji obdélníkový pdorys 6-9 m 2 ( 0,8 1,2 m 2 na osobu) Orientace v závislosti na dispoziním ešení (kuchy + obývací pokoj) Osvtlení nejlépe pímé, výhodné tlumené (lodžie) Vtrání dokonalé Základní vybavení jídelní stl se židlemi, event. píborník apod. Byt 19/73

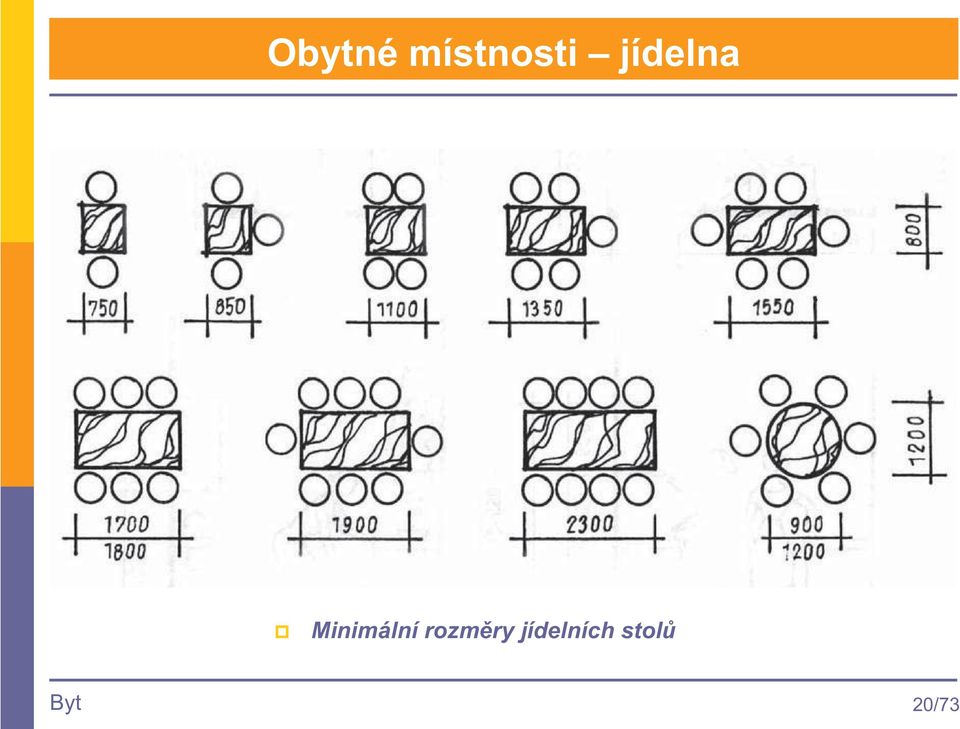

20 Obytné místnosti jídelna Minimální rozmry jídelních stol Byt 20/73

21 Obytné místnosti jídelna Minimální prostor pro stolování Byt 21/73

22 Obytné místnosti jídelna Minimální prostorové nároky pro stolování Byt 22/73

23 Obytné místnosti jídelna Optimální prostor pro vstávání od stolu, prchod jedné, dvou osob, prchod obsluhy, barové sezení Byt 23/73

24 Píslušenství kuchyn Úel a funkce realizace vaení, píprava jídel, píp. stolování, domácí práce Orientace neoslunná strana (vznik tepla pi vaení) Osvtlení v závislosti na dispozici denní + umlé výška parapetu u kuchyské linky a umístní dezu s baterií Vtrání pímé (vtší kuchyn se stolováním) umlé digesto Podlahy snadno omyvatelné stny omyvatelné (obklady pás v = 600 mm) Byt 24/73

25 Píslušenství kuchyn Umístní, pístup a prchodnost kuchyn pístup z pedsín, haly od III.kat. nesmí být pístupna pouze z obytné místnosti Byt 25/73

26 Píslušenství kuchyn Podle uspoádání rozlišujeme kuchyské linky jednostranná linka dvoustranná linka tvar L tvar U ostrovní kuchy Byt 26/73

27 Píslušenství kuchyn a její typy kuchyská nika pilehlá k obytnému pokoji, jídeln plocha max. 6 m 2 hloubka max mm, min. 650 mm kuchyský kout provozn oddlený prostor plocha max. 6 m 2 hloubka min mm pracovní kuchy samostatná místnost pouze pro vaení velikost a plocha v závislosti na velikosti bytu Byt 27/73

28 Píslušenství kuchyn a její typy kuchy s píležitostním stolováním pracovní kuchy s píležitostním stolováním velikost a plocha v závislosti na velikosti bytu min. plocha 8 m 2 Byt 28/73

29 Píslušenství kuchyn a její typy kuchy s úplným stolováním pracovní kuchy se stolováním velikost a plocha v závislosti na velikosti bytu Byt 29/73

30 Píslušenství kuchyn a její typy kuchy obytná s úplným stolováním a nkteré funkce obývacího pokoje pokud nahrazuje obývací pokoj obytná kuchy s 1 lžkem nahrazující obývací pokoj ostrovní kuchy Byt 30/73

31 Píslušenství kuchyn Doporuené nejmenší plochy kuchyní v závislosti na velikosti bytu dle SN Obytné budovy (6/2004) Druh kuchyn Pracovní kuchy Kuchyn se stolováním Obytná kuchy nahrazující obýv.pokoj Obytná kuchy s 1 lžkem, nahrazující obývací pokoj Min. pl. 6 m 2 10 m 2 16 m 2 Charakteristika bytu 5 m 2 byt s 1 až 3 obytnými místnostmi 6 m 2 byt se 4 obytnými místnostmi 8 m 2 byt s více než 4 obytnými místnostmi byt s 1 a 2 obytnými místnostmi byt se 3 obytnými místnostmi 12 m 2 byt se 4 obytnými místnostmi 15 m 2 byt s více než 4 obytnými místnostmi 16 m 2 byt s 1 obytnou místností 18 m 2 byt se 2 obytnými místnostmi byt s 1 obytnou místností Byt 31/73

32 Píslušenství kuchyn 5 základních pracovních míst v kuchyni zaízení k vaení a peení pracovní plocha zaízení pro mytí nádobí, odkládací plochy prostory pro uskladnní nádobí a kuchyského náiní prostor pro chladniku Standardní vybavení kuchyn samostatná vaidlová deska a samostatná peící trouba digesto myka nádobí, dez s drtiem chladnika a mraznika mikrovlnná trouba speciální kuchyské pístroje Byt 32/73

33 Píslušenství kuchyn Základní pracovní centra kuchyn Byt 33/73

34 Píslušenství kuchyn Kuchyn typu H Provoz v kuchyni jednotlivých typ Kuchyn typu L bez a s ostrovem Byt 34/73

35 Píslušenství kuchyn Kuchyn typu U bez a s ostrovem Provoz v kuchyni jednotlivých typ Kuchyn typu I bez a s ostrovem Byt 35/73

36 Píslušenství kuchyn Kuchyn typu G Kuchyn typu dva kuchai Provoz v kuchyni jednotlivých typ Byt 36/73

37 Píslušenství kuchyn Kuchyn typu U bez a s ostrovem Provoz v kuchyni jednotlivých typ Kuchyn typu I bez a s ostrovem Byt 37/73

38 Píslušenství kuchyn Základní rozmrové požadavky pro plynulost a bezpenost práce Byt 38/73

39 Píslušenství kuchyn Výškové požadavky pro práci v kuchyni údaje jsou závislé na výšce postavy Byt 39/73

40 Píslušenství kuchyn Prostorové požadavky pro práci v kuchyni Byt 40/73

41 Píslušenství kuchyn Výškové úrovn kuchyní Byt 41/73

42 Píslušenství kuchyn Prostor pro uskladnní potravin se navrhuje v podob spížní komory nebo spížní skín viz doplkové prostory Je-li navržena spížní skí, musí být provedena tak, aby ešení neumožovalo vznik plísní Prostor pro uskladnní potravin musí být vtrán a nemá být umístn v sousedství oteplujícího tlesa Spíž, základní pdorysné rozmry Byt 42/73

43 Píslušenství kuchyn Parametry prostor pro ukládání poteb pro pípravu jídla a stolování (dle SN Zaíditelnost byt) Byt 43/73

44 Píslušenství hygienické prostory, WC Každý byt musí mít alespo jednu záchodovou mísu, kterou navrhujeme v samostatném WC Prostor pro umístní záchodové mísy nesmí být pímo pístupný z obytných místností, ani prostoru pro vaení, stolování a uskladnní potravin V bytech s 1 a 2 obytnými místnostmi (pro max. dv osoby) mže být záchodová mísa umístna ve spoleném prostoru pro osobní hygienu V bytech se 3 a 4 obytnými místnostmi (pro ti až pt osob), musí být záchodová mísa v samostatní místnosti (záchod) Dv záchodové mísy instalujeme v bytech o 5 a více obytných místností (pro více než pt osob) jednu v samostatném WC a druhou možno umístit v prostoru pro osobní hygienu Ve vícepodlažních bytech se musí záchodové mísy umístit ve dvou rozdílných podlažích Doporuuje se navrhovat pednostn záchody s dvemi otevíravými ven Byt 44/73

45 Píslušenství hygienické prostory, WC Umístní k teplým místm, neoslunná fasáda pístup zásadn z komunikaního prostoru Osvtlení denní umlé Vtrání pímé nebo VZT (ne pes jinou místnost i prostor) Akustik nesmí být splachovaem rušeny obytné místnosti Tepelná pohoda ti = 20 C = 60 % Povrchy podlahy snadno omyvatelné (nejlépe keramická dlažba) a obklady stny Byt 45/73

46 Píslušenství hygienické prostory, KOUPELNA Prostor pro osobní hygienu koupelna, musí umožovat bezpené používání instalovaných zaizovacích pedmt, sloužících k mytí, koupání, sprchování apod. Možnost umístní a instalaci praky, pokud její umístní a instalace nejsou umožnny v jiném vhodném prostoru bytu V bytech o 4 a více obytných místnostech (víc jak pt osob) musí být nejmén dv umývadla v rozdílných prostorech V každém podlaží vícepodlažního bytu, ve kterém je instalována záchodová mísa, musí být umývadlo nebo umývátko, které však v tchto bytech nenahrazuje umývadlo Jeden prostor pro osobní hygienu v tchto bytech musí být pístupný pímo z komunikaního prostoru bytu Byt 46/73

47 Píslušenství hygienické prostory, KOUPELNA Umístní k teplým místm, neoslunná strana návaznost instalací noní zóna v blízkosti ložnic, pístup z kom. prostoru, šatny, ložnice Osvtlení denní, umlé parapet v = 1800 mm, okna neprhledné zasklení Vtrání pímé nebo VZT (ne pes jinou místnost i prostor) Tepelná pohoda ti = 24 C = 90 % Povrchy vodotsné (do v=200 mm nad podlahou, u vany, sprchy, umývadlo pod obkladem), snadno omyvatelné (KD), stny obklady (v = mm) Byt 47/73

48 Píslušenství hygienické prostory Zaízení byt pedmty zdravotn technické instalace Byt 48/73

49 Píslušenství hygienické prostory Dimenzování koupelen podle potu uživatel bytu Byt 49/73

50 Píslušenství hygienické prostory Velikostní ady dimenzování a vybavení koupelen a záchod POZOR SN stanoví min.šíku dveí hygienického prostoru bytu 700 mm Byt 50/73

51 Píslušenství hygienické prostory Minimální vzdálenosti mezi zaizovacími pedmty Byt 51/73

52 Píslušenství hygienické prostory Minimální výšky zaizovacích pedmt Píklady manipulaních prostor Byt 52/73

53 Doplkové prostory Prostory skladovací omezení úložných prostor snížení kvality bytu dostatek úložných prostor nezatžujeme touto funkcí ostatní prostory typy spíže šatna komora Prostory doplující bydlení alkovna arký balkón lodžie terasa atrium Byt 53/73

54 Doplkové prostory skladovací Spíže Spížní skí doplující vestavný skladovací prostor potravin pístup pímo z kuchyn nemá sousedit se zdroji tepla Spížní komora lze do ní vstoupit a lépe manipulovat s uloženými pedmty umisujeme na neoslunnou stranu a v sousedství s nevytápnými místnostmi vtrání oknem nebo vtracími otvory s mížkou, zásadn nevtráme do jiných prostor a prduch vybavení police, stojany podlaha dlažba, stny štuk.omítka s vápenným nátrem Byt 54/73

55 Doplkové prostory skladovací Prostory a zaízení pro ukládání potravin a poteb pro pípravu jídla Byt 55/73

56 Doplkové prostory skladovací Šatna Úložný prostor pro odvy, prádlo, obuv, nkdy slouží k pevlékání Základním prvkem šatny je skí Šatna skíová umístní v obytných prostorách ložnic, v hale, chodb, pedsíni apod. Šatna komorová Situována v ložnici, nkdy tvoí samostatný celek s koupelnou Plocha je urena v závislosti na velikosti bytu Byt 56/73

57 Doplkové prostory skladovací Prostory a zaízení pro ukládání odv, prádla a obuvi Byt 57/73

58 Doplkové prostory skladovací Komora slouží k odkládání objemnjších pedmt, nap. sportovní náadí, úklidové náiní, pedmty používané k ištní apod. minimální pdorysné rozmry 1,25 x 1,50 1,50 x 2,00 m komory vtrat, nemusí být vytápna podlaha z dlažby nebo PVC Pdorysné schéma komory Byt 58/73

59 Doplkové prostory skladovací Parametry prostor pro ukládání pedmt osobní poteby a úklidových (dle SN Zaíditelnost byt) Byt 59/73

60 Doplkové prostory skladovací Orientaní množství šatstva, prádla a ostatních ukládaných pedmt pro dv osoby Byt 60/73

61 Doplkové prostory skladovací Hloubka úložných prostor podle druhu ukládaných pedmt Byt 61/73

62 Doplkové prostory doplující bydlení Alkovna vnitní prostor vzniklý ásteným oddlením zadní ásti obytné místnosti umisují se zde lžka nebo pracovní plochy vstup pímý a velikost v závislosti na využití prostoru osvtlení a vtrání mže být sekundární pes obytnou místnost Píklad umístní alkovny v obývacím pokoji Byt 62/73

63 Doplkové prostory doplující bydlení Arký zvtšuje obytnou plochu a umožuje dokonalý výhled, zlepšuje denní osvtlení je vysunut z prelí domu, ale nezasahuje do terénu navrhuje se zpravidla od 2.NP prostor není z místnosti uzaven a situuje se zpravidla k obývacímu pokoji, jídeln, nkdy k pracovn velikost je závislá na vlastní funkci arkýe (stolování, drobné domácí práce) Byt 63/73

64 Doplkové prostory doplující bydlení Balkón doplkový vnjší prostor, ásten nebo úpln vysunutý z prelí budovy plní funkci obytnou, zdravotní, hygienickou, psychickou, architektonickou velikost, tvar a umístní v závislosti na funkci balkónu minimální velikost x 1500 mm nutno respektovat problematiku zábradlí dle SN Ochranná zábradlí SN Obytné budovy doporuuje každý byt ve 2.NP a vyšším podlaží opatit pimen velkým prostorem s možností oslunní (balkón, lodžie, terasa) V 10.NP a vyšším se nemají zizovat balkóny Lodžie doplkový vnjší prostor zasunutý do prelí objektu, chránn ze tí stran lodžie obytná dopluje bydlení a spojuje obytné místnosti s pírodou, max.hloubka 1400 mm (clonní místnosti), podlaha vodotsná se spádem k okapnici lodžie hospodáská Byt 64/73

65 Doplkové prostory doplující bydlení Lodžie a balkony Byt 65/73

66 Doplkové prostory doplující bydlení Terasa vnjší zpravidla nezastešený prostor, situovaný mezi vnitní prostory bytu a vnjší prostedí vytvoením ustupujícími podlažími vytváí charakteristický výraz rodinných a bytových dom pístup zpravidla z obytné místnosti zvtšení obytného prostoru k zachování intimity nutno chránit bariérami (kvtináe, zástny apod.) orientace na slunnou stranu, proti pevládajícím vtrm Atrium ústední prostor atriového rodinného domu funkce obytná, hospodáská a rekreaní pístup do atria z obytných místností obývacího pokoje, ložnice, pracovny Byt 66/73

67 Vstupní a komunikaní prostory Závtí chrání lovka úpln nebo ásten ped nepíznivými klimatickými podmínkami, pevládajícími vtry apod. minimální hloubka ped vstupními dvemi mm Byt 67/73

68 Vstupní a komunikaní prostory Zádveí hlavní vstup do rodinného domu a vstupy do byt z otevených pavlaí ochrana vnitních prostor ped nepíznivými klimatickými podmínkami zádveí je vhodné využít k odkládání zneištného i mokrého odvu a obuvi filtr musí umožnit dobrý prchod, zejména pi sthování nábytku Byt 68/73

69 Vstupní a komunikaní prostory Pedsí hala vstupní prostor do bytu plnící funkci komunikaní a hygienickou, psobí jako zvukový filtr mezi obytnými místnostmi a veejnou komunikací (schodištm, pavlaí, chodbou apod.), u rodinných dom navazuje na zádveí pedsí nkdy nahrazena halou nebo obytnou halou pedsí zpravidla tvoí komunikaní páte celého bytu umístní v centru dispozice a kolem ní situovány obytné místnosti a píslušenství minimální rozmr šíka 1100 mm, pokud pouze charakter spojovací chodby 800 mm, min. podchodná výška 2100 mm umožnit sthování nábytku rozmr 1800x600x1800 mm Byt 69/73

70 Vstupní a komunikaní prostory Pedsí, variantní ešení Byt 70/73

71 Vstupní a komunikaní prostory Chodba bytu horizontální komunikace spojující jednotlivé prostory a místnosti nkdy bývá doplnna úložným prostorem nebo skínmi, a tak pebírá další funkci skladovacího prostoru v dispozici se snažíme o návrh co nejmenšího potu chodeb mají být pímé, nezalomené a umožovat pepravu pedmt rozmr 1800 x 600 x 1800 mm minimální šíka chodby jako u pedsín je 1100 mm, pi použití jako spojovací chodby dodržení min. prchodu 800 mm Schodišt uvnit bytu spojuje jednotlivá podlaží v rámci jedné bytové jednotky použití u rodinných dom a mezonetových byt v bytových domech minimální šíka schodišového ramene 900 mm Byt 71/73

72 Vstupní a komunikaní prostory Úelná plocha chodby Byt 72/73
