1 TECHNICKÁ ZPRÁVA 3 ARCHITEKTONICKÉ A STAVEBNĚ TECHNICKÉ ŘEŠENÍ 3 A) ÚČEL OBJEKTU 3 B) ZÁSADY ARCHITEKTONICKÉHO, FUNKČNÍHO, DISPO-ZIČNÍHO A VÝTVARNÉHO ŘEŠENÍ VEGETAČNÍCH ÚPRAV OKOLÍ OBJEKTU, VČETNĚ ŘEŠENÍ PŘÍSTUPU A UŽÍVÁNÍ OBJEKTU OSOBAMI S OMEZENOU SCHOPNOSTÍ POHYBU A ORIENTACE. 3 C) KAPACITY, UŽITKOVÉ PLOCHY, OBESTAVĚNÉ PROSTORY, ZASTAVĚNÉ PLOCHY, ORIENTACE, OSVĚTLENÍ A OSLUNĚNÍ. 4 D) TECHNICKÉ A KONSTRUKČNÍ ŘEŠENÍ OBJEKTU, JEHO ZDŮVODNĚNÍ VE VAZBĚ NA UŽITÍ OBJEKTU A JEHO POŽADOVANOU ŽIVOTNOST 4 E) TEPELNĚ TECHNICKÉ VLASTNOSTI STAVEBNÍCH KONSTRUKCÍ A VÝPLNÍ OTVORŮ 5 F) ZPŮSOB ZALOŽENÍ OBJEKTU 5 G) VLIV OBJEKTU A JEHO UŽÍVÁNÍ NA ŽIVOTNÍ PROSTŘEDÍ A ŘEŠENÍ PŘÍPADNÝCH NEGATIVNÍCH ÚČINKŮ 5 H) DOPRAVNÍ ŘEŠENÍ 5 I) OCHRANA OBJEKTU PŘED ŠKODLIVÝMI VLIVY VNĚJŠÍHO PROSTŘEDÍ A ŘEŠENÍ PŘÍPADNÝCH NEGATIVNÍCH ÚČINKŮ 5 STAVEBNĚ KONSTRUKČNÍ ŘEŠENÍ 6 A) POPIS NAVRŽENÉHO KONSTRUKČNÍHO SYSTÉMU STAVBY, VÝSLEDEK PRŮZKUMU STÁVAJÍCÍHO STAVU NOSNÉHO SYSTÉMU STAVBY PŘI NÁVRHU JEHO ZMĚNY PŘÍPRAVA NA VÝSTAVBU ZEMNÍ PRÁCE ZÁKLADY SVISLÉ NOSNÉ KONSTRUKCE 6 SKLADBA OBVODOVÉ STĚNY RODINNÉHO DOMU-CELKOVÁ TLOUŠŤKA 263 MM 7 SKLADBA VNITŘNÍ STĚNY-CELKOVÁ TLOUŠŤKA 125 MM 7 SKLADBA VNITŘNÍ STĚNY (SOUSEDÍCÍ S GARÁŽÍ) -CELKOVÁ TLOUŠŤKA 165 MM VODOROVNÉ NOSNÉ KONSTRUKCE 7 SKLADBA PODHLEDU (SHORA SMĚREM DOLŮ) STŘECHA 7 SKLADBA STŘEŠNÍ KONSTRUKCE RODINNÉHO DOMU OKNA, BALKÓNOVÉ DVEŘE, VRATA DVEŘE KOMÍN A KRBOVÁ OBESTAVBA SCHODIŠTĚ PODLAHY OMÍTKY, OBKLADY 9 RODINNÝ DŮM VODOVZDORNÉ IZOLACE A PAROTĚSNÉ IZOLACE TEPELNÉ SKLADBY PODLAH VENKOVNÍ ÚPRAVY 10 1

2 POŽÁRNĚ BEZPEČNOSTNÍ ŘEŠENÍ 10 TECHNIKA PROSTŘEDÍ STAVEB VYTÁPĚNÍ ZAŘÍZENÍ VZDUCHOTECHNIKY ZDRAVOTNÍ INSTALACE ELEKTROINSTALACE 11 INŽENÝRSKÉ OBJEKTY 11 PROVOZNÍ SOUBORY 11 2

3 TECHNICKÁ ZPRÁVA ARCHITEKTONICKÉ A STAVEBNĚ TECHNICKÉ ŘEŠENÍ a) Účel objektu Stavba pro bydlení rodinný dům b) Zásady architektonického, funkčního, dispozičního a výtvarného řešení vegetačních úprav okolí objektu, včetně řešení přístupu a užívání objektu osobami s omezenou schopností pohybu a orientace. Dům je řešen jako přízemní, samostatně stojící. Architektonické řešení je patrné z výkresů. Dům je tvarově řešen s ohledem na orientaci stavebního pozemku a regulačních podmínek. Hlavní hmota objektu dodržuje tradiční tvarosloví přízemního domu s půdorysem ve tvaru písmene T se sedlovými střechami. Hřeben hlavní hmoty domu směrem k ulici je orientován podélně, navazující část do zahrady má hřeben kolmo k ulici. Členění fasády působí harmonicky a je zaměřeno na maximální omezení hmoty objektu při dodržení tradičního tvaru objektu. Navržené dispoziční a architektonické řešení spolu s použitými materiály umožňuje vytvoření atraktivního obytného prostoru a propojení vnitřního prostoru s exteriérem. Dům bude opatřen probarvenou fasádou v barvě šedé, plastovými okny s fólií imitující dřevo, sedlová střecha se skládanou betonovou krytinou červenohnědé barvy. Klempířské prvky jsou omezeny na minimum, okapní žlaby a svody budou z FeZn plechu bez nátěru. Většina oplechování střechy bude nahrazeno přímo střešní krytinou. Komínová hlava s cihelnými pásky. Součásti domu je garáž, která je navržena pro parkování dvou osobních automobilů a skladování zahradních potřeb. Dispoziční řešení objektu rodinného domu: je navrženo s ohledem na orientaci objektu ke světovým stranám a jeho umístění v terénu. Celé dispoziční řešení je navrženo tak, aby co nejvíce vyhovovalo životnímu stylu obyvatel domu: 1. nadzemní podlaží (přízemí) zádveří, WC, dvojgaráž, technická místnost, kuchyňský kout, obývací pokoj s jídelnou, spíž, chodba, koupelna, 3 x pokoj a ložnice se šatnou. Z obývacího pokoje a z ložnice je vstup na krytou terasu. 3

4 Celé okolí domu bude zkultivováno a osázeno zelení. Na užívání objektu osobami s omezenou schopností pohybu a orientace není požadavek. c) Kapacity, užitkové plochy, obestavěné prostory, zastavěné plochy, orientace, osvětlení a oslunění. Rodinný dům je navržen pro bydlení 4 osob. Zastavěná plocha rodinný dům 203,2 m² Zastavěná plocha terasy 23,0 m² Zpevněné plochy vč. stání 97,0 m² Celková podlahová plocha - rodinný dům 173,7 m² Obestavěný prostor rodinný dům 995 m 3 Rodinný dům je osazen ve středu pozemku s obytnými místnostmi orientovanými převážně na jih a jihozápad. Všechny obytné místnosti jsou přirozeně osvětleny a odvětrány. d) Technické a konstrukční řešení objektu, jeho zdůvodnění ve vazbě na užití objektu a jeho požadovanou životnost Rodinný dům Dům je řešen jako přízemní, nepodsklepený, samostatně stojící, založený na základových pasech s železobetonovou podkladní deskou. Nosný konstrukční systém byl zvolen jako stěnový, dřevěný, sloupkový opláštěný konstrukční sádrovláknitou deskou se sendvičovou skladbou. Nosnou konstrukci pro podhled a konstrukci střechy tvoří styčníkové vazníky sedlové střechy se sklonem 18. Krytina sedlové střechy je navržena skládaná z betonových tašek na plnoplošné bednění s laťováním. Klempířské prvky jsou navrženy z FeZn plechu. Dům bude opatřen termofasádou ze zateplovacího systému. Okna, vchodové dveře jsou navrženy plastové z vícekomorových profilů se zasklením izolačními trojskly. Vnitřní povrchové úpravy jsou ze sádrovláknitých desek opatřené nátěrem, podlahy z betonových (alternativně anhydritových) potěrů, finální nášlapné vrstvy z keramických dlažeb nebo plovoucích podlah. Komínové těleso je navržené zděné z keramických tvárnic s keramickou vložkou. 4

5 e) Tepelně technické vlastnosti stavebních konstrukcí a výplní otvorů Součinitel prostupu tepla U N [W/(m 2.K)] vybraných konstrukcí rodinného domu Obvodová stěna: 0,17 [W/(m2.K)] Střešní konstrukce (zateplená střešní konstrukce): 0,17 [W/(m2.K)] Podlaha v přízemí: 0,30 [W/(m2.K)] Plastová okna a vchodové dveře izolační dvojskla (hodnota včetně rámu) 1,20 [W/(m2.K)] Navržené konstrukce splňují dle ČSN :změna říjen 2011, doporučené hodnoty součinitele prostupu tepla. f) Způsob založení objektu Rodinný dům bude založen na plošných základech sestávajících z betonových pasů, přes které bude vybetonována železobetonová základová desky. g) Vliv objektu a jeho užívání na životní prostředí a řešení případných negativních účinků Stavba a užívání rodinného domu nebude mít vliv na životní prostředí, v objektu se nenachází žádné zdroje znečištění. h) Dopravní řešení Sjezd na pozemek stavebníka bude nově zřízený z přilehlé silnice III. třídy č Součásti sjezdu bude propustek pro odvodňovací rigol vedoucí souběžně s komunikací. Podrobný popis včetně projektu sjezdu je řešen ve specializované části projektu G-D Projekt sjezdu. Příjezdová část k domu bude sloužit jako parkování pro 2 osobní automobily, garáž v domě bude sloužit taktéž pro parkování 2 osobních automobilů. Povrch bude tvořen bezprašným povrchem se zámkovou dlažbou ve skladbě pro pojezd lehkých vozidel. Příjezdová část bude odvodněna liniovým sběračem. i) Ochrana objektu před škodlivými vlivy vnějšího prostředí a řešení případných negativních účinků Dle protokolu Stanovení radonového indexu, bylo vyhodnoceno radonové riziko jako Vysoké. Průměrná hodnota III. kvartilu ca75 byla změřena 85,4 kbq/m3. Plynopropustnost zeminy byla vyhodnocena jako střední. Vzhledem k tomu, že třetí kvartil koncentrace radonu v podloží nepřesahuje dvojnásobek rozhraní mezi středním a vysokým rizikem. (ca75 pro vysoké riziko 70 kbq/m3, při střední propustnosti zeminy), lze 5

6 protiradonové opatření řešit stejně jako u radonového rizika středního, tedy vytvořením vzduchotěsné (plynotěsné) vrstvy v hydroizolaci rodinného domu bez dalšího požadavku na odvětrání podloží nebo jiné opatření v základové konstrukci dle ustanovení ČSN Opatření: Pro hydroizolaci základové desky bude použita hydroizolace ELASTEK 40 SPECIAL MINERAL (atest na střední stupeň radonového rizika), která zároveň plní funkci vzduchotěsnou. Veškeré prostupy přes hydroizolaci (kanalizační, vodovodní a jiné) budou opatřeny manžetami ze stejného asfaltového pásu napojenými na hydroizolační vrstvu.dodržení obecných požadavků na výstavbu Stavba je v souladu s požadavky stanovenými vyhláškou č.268/2009sb. O technických požadavcích na výstavbu. STAVEBNĚ KONSTRUKČNÍ ŘEŠENÍ a) Popis navrženého konstrukčního systému stavby, výsledek průzkumu stávajícího stavu nosného systému stavby při návrhu jeho změny Stavebně technické řešení stavby je ovlivněno navrženým architektonickým řešením, ve kterém jsou ztvárněny požadavky stavebníka PŘÍPRAVA NA VÝSTAVBU V prostoru staveniště rodinného domu bude sejmuta vrstva humusu v tloušťce cca mm a bude dočasně deponována na hromadách výšky max. 1,0 m na volném prostoru pozemku. Humus bude opětovně využit přímo na pozemku při zahradních úpravách ZEMNÍ PRÁCE Rodinný dům je nepodsklepený, tudíž budou zemní práce sestávat z provedení výkopu rýh v šířce základů. Výškové osazení stavby je shodné s původním terénem ZÁKLADY Objekt rodinného domu bude založen na základových pasech z betonu C16/20 a podkladové betonové základové desce tl. 100 mm z betonu C16/20 vyztužené KARI sítěmi (φ6,0 mm 150/150). Pod deskou je proveden hutněný podsyp ze štěrkopísku fr tl Úroveň základové spáry bude v nezámrzné hloubce. Část pasů nad terénem bude provedena z prolévaných tvárnic ztraceného bednění. Šířka pasů bude jednotná 500 a 400 mm SVISLÉ NOSNÉ KONSTRUKCE Nosnou konstrukci obvodových stěn rodinného domu tvoří tesařsky zhotovená sloupková konstrukce se sendvičovou skladbou dovezená na stavbu v prefabrikovaném panelu. 6

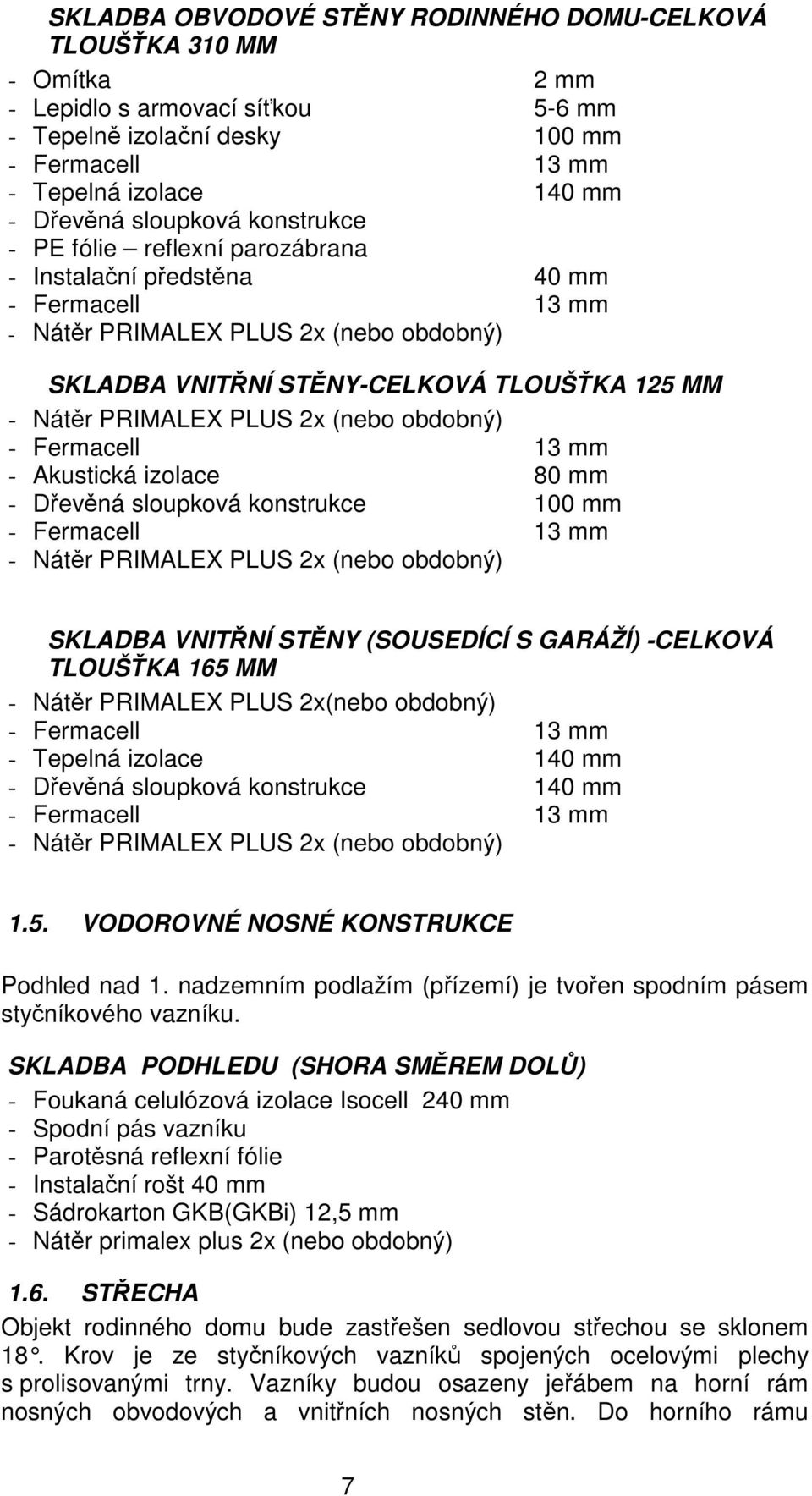

7 SKLADBA OBVODOVÉ STĚNY RODINNÉHO DOMU-CELKOVÁ TLOUŠŤKA 310 MM - Omítka 2 mm - Lepidlo s armovací síťkou 5-6 mm - Tepelně izolační desky 100 mm - Tepelná izolace 140 mm - Dřevěná sloupková konstrukce - PE fólie reflexní parozábrana - Instalační předstěna 40 mm - Nátěr PRIMALEX PLUS 2x (nebo obdobný) SKLADBA VNITŘNÍ STĚNY-CELKOVÁ TLOUŠŤKA 125 MM - Nátěr PRIMALEX PLUS 2x (nebo obdobný) - Akustická izolace 80 mm - Dřevěná sloupková konstrukce 100 mm - Nátěr PRIMALEX PLUS 2x (nebo obdobný) SKLADBA VNITŘNÍ STĚNY (SOUSEDÍCÍ S GARÁŽÍ) -CELKOVÁ TLOUŠŤKA 165 MM - Nátěr PRIMALEX PLUS 2x(nebo obdobný) - Tepelná izolace 140 mm - Dřevěná sloupková konstrukce 140 mm - Nátěr PRIMALEX PLUS 2x (nebo obdobný) 1.5. VODOROVNÉ NOSNÉ KONSTRUKCE Podhled nad 1. nadzemním podlažím (přízemí) je tvořen spodním pásem styčníkového vazníku. SKLADBA PODHLEDU (SHORA SMĚREM DOLŮ) - Foukaná celulózová izolace Isocell 240 mm - Spodní pás vazníku - Parotěsná reflexní fólie - Instalační rošt 40 mm - Sádrokarton GKB(GKBi) 12,5 mm - Nátěr primalex plus 2x (nebo obdobný) 1.6. STŘECHA Objekt rodinného domu bude zastřešen sedlovou střechou se sklonem 18. Krov je ze styčníkových vazníků spojených ocelovými plechy s prolisovanými trny. Vazníky budou osazeny jeřábem na horní rám nosných obvodových a vnitřních nosných stěn. Do horního rámu 7

8 dřevostavby budou kotveny pomocí BMF úhelníků kotvených do rámu a vazníku svorníky. Na vaznících bude provedeno pobití z desek OSB 3 P+D tl. 18 mm pro vytvoření celoplošného bednění. Na bednění bude vytvořeno vodotěsné podstřeší pomocí fólie Bramac TOP RU, kontralatě, latě a střešní krytina. Přesahy u okapu a podhledy nad terasami budou tvořeny roštem podbitím deskami CETRIS FINISH tl. 12 mm s povrchovou úpravou. Střešní krytina je navržena z betonových tašek Bramac- Moravská plus Klempířské prvky svody a okapy z FeZn plechu. SKLADBA STŘEŠNÍ KONSTRUKCE RODINNÉHO DOMU (shora směrem dolů) - Střešní betonová krytina Bramac-Moravská plus - Latě 40/60 mm - Kontralatě 40/60 mm - Difúzní fólie kontaktní fólie Bramac TOP RU - bednění OSB 3 P+D tl. 18 mm - Konstrukce vazníku 1.7. OKNA, BALKÓNOVÉ DVEŘE, VRATA Okna plastová bílá, jednostranně foliovaná fólie imitace dřeva, sedmikomorový profil, otevíravá a sklápěcí zasklená tepelně izolačním trojsklem (u skla = 0,6 W.m-2.K-1. U všech oken je umožněno spárové větrání- mikroventilace). Garážová vrata sekční s el. pohonem se zateplenou lamelou s úpravou fólie imitace dřeva 1.8. DVEŘE Vnitřní dveře jsou navrženy dřevěné nebo dýhované - v obložkové zárubni. Vchodové dveře budou plastové jednostranně foliované imitace dřeva KOMÍN A KRBOVÁ OBESTAVBA Pro odvod spalin a přívod spalovacího vzduchu krbu je navržen keramický tříplášťový komín s keramickou vložkou CIKO TEC 160. Komín bude osazen na základové patce pod podkladovým betonem. Nadstřešní část bude opatřena komínovou systémovou hlavicí CIKO s imitací cihelných pásků. Výška komína nad hřebenem střechy bude minimálně 650 mm, v závislosti na účinné výšce, která bude určena v další fázi projektové dokumentace dle projektu krbu. Revize a čištění komína bude zajištěna z podstřešního prostoru osazení systémových komínových dvířek s vymetacím otvorem. Přistup do podstřešního prostoru je zajištěn teleskopickými půdními schůdky z garáže a revizní lávkou z prken š. 60 cm vedoucí od schůdků ke komínu. Krbová obestavba se bude skládat z krbové vložky vč. příslušenství a samotné obestavby. Součástí dodávky krbové obestavby bude projektová dokumentace v dalším stupni projektové dokumentace. Při instalaci komína a krbové obestavby je třeba dodržet bezpečnou vzdálenost od hořlavých předmětů jak obestavby tak komína. U komína je 8

9 tato vzdálenost označena na komínovém štítku, minimálně však 5 cm od hořlavých materiálů. U obestavby bude tato vzdálenost určena v projektové dokumentaci krbové obestavby. Podlaha v místě umístění krbu musí být z nehořlavého materiálu a to do vzdálenosti 80 cm před před a kolem krbu. Součásti předávacího protokolu zprovoznění krbu bude revizní zpráva na komín a připojení krbu, která bude předložena při kolaudaci objektu. PŘI PROVÁDĚNÍ KOMÍNU A KRBOVÉ OBESTAVBY JE NUTNO DODRŽOVAT ZÁSADY OBSAŽENÉ ZEJMÉNA V NORMĚ KOMÍNY A KOUŘOVODY ČSN A V NORMĚ KRBY S OTEVŘENÝM A UZAVÍRATELNÝM OHNIŠTĚM ČSN DÁLE JE NUTNÉ DODRŽET POŽADAVEK MINIMÁLNÍ VZDÁLENOSTI PLÁŠTĚ KOMÍNOVÉHO TĚLESA OD HOŘLAVÝCH KONSTRUKCÍ 50 MM SCHODIŠTĚ Pro přístup do podstřešního prostoru budou v podhledu (v konstrukci vazníku) v garáži osazeny půdní stahovací schůdky JAP-LUSSO PP PODLAHY Podlahové konstrukce jsou navrženy jako plovoucí, tzn., že nemají přímý styk s nosnou konstrukcí - jsou odděleny i po obvodu pásky polystyrenu tl. 10 mm. POZOR! V prostorách koupelny a technické místnosti budou konstrukce hrubé podlahy (potěry) a konstrukce stěn opatřeny hydroizolačním nátěrem s bandážemi, systém Mapei nebo obdobný OMÍTKY, OBKLADY RODINNÝ DŮM Vnitřní omítky na montované části domu jsou navrženy ze sádrovláknitých desek. Sádrovláknitá deska bude opatřena nátěrem PRIMALEX PLUS nebo obdobným. V místnostech jako koupelna a WC bude proveden keramický obklad do výšky zárubní. Vnější omítky umělopryskyřičné probarvené se zrnitostí 1-1,5 mm VODOVZDORNÉ IZOLACE A PAROTĚSNÉ Objekt bude proti účinkům zemní vlhkosti a radonu z podloží chráněn pomocí vodorovné hydroizolace ELASTEK 40 SPECIAL MINERAL nebo srovnatelné se vzduchotěsnými spoji a prostupy, k podkladu bude izolace kotvena natavením na penetrační nátěr. Zateplení soklu a částí základového zdiva je řešeno extrudovaným polystyrenem tl. 80 mm nebo EPS polystyrenem s úpravou PERIMETR. Pojistná hydroizolace střechy bude z difúzní kontaktní fólie Bramac TOP RU. Tepelné izolace ve stěnách budou ochráněny pomocí parotěsné fólie. Podlahy v koupelně, technické místnosti a WC a stěny v koupelně v exponovaných místech, tj. v místě vany a sprchového koutu, budou opatřeny komplexním hydroizolačním stěrkovým systémem sestávajícího z těchto opatření: 9

10 1. Celá podlaha bude opatřena hydroizolační stěrkou vč. penetrace 2. V místě přechodu podlaha, stěna a v rozích stěn bude použita bandáž 3. Na exponovaných částech stěn tj. za vanou a sprchovým koutem bude proveden nátěr stěn hydroizolační stěrkou až do úrovně výšky obkladu a všechny rohové spoje budou opatřeny bandážemi IZOLACE TEPELNÉ V podlahách přízemí domku bude 100 mm silná vrstva podlahového polystyrenu. Střešní konstrukce-podhled bude zateplena tepelnou izolací tl. 240 mm z foukané vločky Isocell. Obvodové stěny budou vyplněny tepelnou izolací tl. 140 mm z venku doplněné o fasádní zateplovací systém tl. 100 mm a zevnitř doplněné o reflexní parotěsnou vrstvu v instalačním roštu SKLADBY PODLAH podlaha přízemí: - pochozí vrstva (dlažba, lamino apod. včetně lepidla) 10 mm - samonivelační beton 50 mm (altern. anhydritový potěr) - PE fólie - Polystyren 100 mm - hydroizolace - podkladní betonová deska vyztužená sítí 100 mm KARI 150 x 150 x 5,5 mm - hutněný štěrkopísek fr mm 150 mm - hutněná štěrkodrť mm dle potřeby (alternativně recyklát) - rostlý terén VENKOVNÍ ÚPRAVY Příjezd a zpevněné plochy budou tvořeny zámkovou dlažbou ve skladbě pro lehký provoz, tedy vozidla do 3,5 t. ZÁMKOVÁ DLAŽBA, SKLADBA PRO LEHKÝ PROVOZ -betonová zámková dlažba 80 mm -štěrkodrť fr mm -štěrkodrť fr mm -štěrkopísek fr mm Celkem 470 mm POŽÁRNĚ BEZPEČNOSTNÍ ŘEŠENÍ Řeší samostatná příloha projektu v dokladové části F-Požárně bezpečnostní řešení 10

11 TECHNIKA PROSTŘEDÍ STAVEB 1.1. VYTÁPĚNÍ Vytápění je řešeno jako elektrické, přímotopné, podlahové topnými kabely v kombinaci s deskovými přímotopy. Jako doplněk k vytápění bude sloužit krb. Ohřev TUV bude zajištěn el. zásobníkovým ohřívačem. Podrobný popis a údaje jsou součástí specializované části projektu G- C Elektroinstalace a vytápění ZAŘÍZENÍ VZDUCHOTECHNIKY V kuchyni bude osazen odsavač par s vývodem na fasádu rodinného domu. Na WC bude v podhledu osazen ventilátor s odvodem odpadního vzduchu flexi hadicí DN 100 mm s technickou izolací nad střešní rovinu systémovou taškou Bramac DuroVent ZDRAVOTNÍ INSTALACE Dešťová voda ze střechy rodinného domu a části příjezdové cesty u sjezdu bude svedena svody do ležaté kanalizace a odtud do vsakovací jímky umístěné na pozemku stavebníka. Splašková kanalizace z rodinného domu bude napojena do plastové samonosné bezodtokové vyvážecí jímky umístěné u příjezdové cesty k domu. Po dobudování veřejné splaškové kanalizace bude jímka zrušena a dům bude na kanalizace napojen nově zřízenou přípojkou. Zásobování objektu vodou bude zajištěno z nově zbudované přípojky na místní vodovodní řad, který je ukončen u jihovýchodního rohu pozemku na parc.č Podrobný popis a údaje o kanalizaci a vnitřním vodovodu, včetně přípojek viz specializovaná část projektu G-B Zdravotechnika ELEKTROINSTALACE Rodinný dům bude připojen na distribuční rozvod NN ze stávající přípojkové skříně, která je umístěna v jihovýchodním rohu pozemku, vedle které bude osazena nová elektroměrová skříň s rozvaděčem. Podrobný popis a údaje jsou součástí specializované části projektu G-C Elektroinstalace a vytápění INŽENÝRSKÉ OBJEKTY Neobsaženo PROVOZNÍ SOUBORY Neobsaženo V Brně Ing. Jan Malina 11
