Pomocné a zabezpečovací práce:

Transkript

1 ČSN

2 Přípravné práce: vytyčení objektů, odstranění porostů a starých objektů, sejmutí ornice, vyznačení inženýrských sítí, památkově chráněných stromů Vykopávky: rozpojování, nakládání či odhoz výkopku Manipulace s výkopkem: doprava a vyložení, deponie Realizace zemních těles: rozprostírání, hutnění výkopku, úprava pláně, svahování, úprava základové spáry Pomocné a zabezpečovací práce: odvodnění, čerpání vody, roubení a pažení stěn, komunikace Dokončovací práce: humusování, zatravnění, zpevnění

3 Rozpojování Nabírání Hrnutí Nakládání Doprava Vyložení Srovnání Hutnění

4 STROJNĚ Dnes asi 95% objemu prací RUČNĚ Ruční začištění v nepřístupných místech, záměrné ruční začištění základové spáry před předáním ZS ZNAKY VYKOPÁVKY Poloha výkopiště Prostornost výkopku Vodní poměry Míra ulehlosti zeminy Uložení výkopku

5 TECHNOLOGIE VÝKOPU vykopávka výkopiště výkop výkopek staveniště doprava výkopku uložení výkopku skládka výkopku

6 JÁMY Výkopy přesahující rozměr 2m RÝHY Výkopy do šířky 2m, převažuje délka ŠACHTY do půdorysné plochy 36m 2, největší rozměr je hloubka hloubení ětšinou drapákovými rypadly

7 JÁMA výkop pod úrovní terénu, délka i šířka je větší než 2m Většinou rypadly Výkopek ukládán na NA a odvážen Hlubší výkopy po etážích Hloubení jámy rypadlem s výškovou lopatou

8 Hloubení jámy rypadlem s hloubkovou lopatou

9 Hloubení stavební jámy

10 Vyhloubená stavební jáma s vytyčením a vyvápněním rýh

11 Největším rozměrem je délka, hloubka max.16m Výkop zahájíme v nejhlubším místě, postupuje proti spádu nivelety Využití rypadel + NA U kanalizace, vody a kabeláže ukládáme zeminu vedle rýhy 0,75m od hrany

12 Hloubení rýh

13

14

15 Největší rozměr hloubka, půdorysný rozměr do 36m 2 max.36 m 2 největší rozměr Většinou drapákovými rypadly Stabilita stěn zajištěna spouštěnými studnami

16

17 Objemová hmotnost ( v kg/m 3 ) Pórovitost Úhel přirozeného sklonu Těžitelnost- rozpojitelnost ( mírou těžitelnosti je množství práce za daných podmínek ) Těžitelnost- rozpojitelnost Rozpojitelnost závisí na soudržnosti zeminy, objemové hmotnosti, velikosti zrn Dle vlastností rozdělujeme do sedmi tříd dle stupně rozpojitelnosti

18 sypké rypné kopné drobivé lehce trhatelné těžce trhatelné těžce trhatelné Tř charakteristika příkladně Obj.hmotn. 1. Soudržné měkké konzistence, neulehlé rypné nesoudržné, štěrková zrna do 5cm 2. Lehce rozpojitelné, soudržné, nesoudržné středně ulehlé do zrn 10cm 3. Středně rozpojitelné soudržné,nesudr.ulehlé s kameny max.25mm 4. Těžko rozpoj.soudržné převážně tvrdé konz., nesoudržné, silně rozpukané a zvětralé, kašovité konzistence až tekoucí 5. Lehce trhatelné, silně rozpukané a zvětralé, nesoudržné s kameny do objemu 0,1m 3 6. Dtto 5.třída, mohutné vrstvy, dále horniny ze sedmé třídy popraskané s trhlinami Ornice, hlína, písčitá hlína, hlinitý písek, písek, suť 1610 kg/m 3 Dtto, spraš 1610 kg/m 3 Jílovitá hlína, písčitý štěrk,silně zvětralé břidlice a sklalní horn. Tuhý jíl, písčitý jíl, jílovitá hlína, hrubý štěrk, kameny nad 25mm, naplaveniny Skalní a poloskalní horniny s vrstvami do tloušťky do 15cm, hrubý štěrk s kameny,opuka,zmrzlá zemina Dolomit, vápenec, pórovitý čedič, křemitá břidlice, rula s trhlinami 7. Horniny velmi těžko trhatelné Slepence s křemičitým tmelem, křemence, rohovce, žula, čedič, andezit, rula, granulit 1770 kg/m kg/m kg/m kg/m kg/m 3

19 Druh horniny Velikost zrn v mm jíly a slíny Pod 0,1 písek 0,1 0,5 štěrk 0,5-125 kámen Nad 125

20 Pozor na nutnost použití koeficientu nakypření KN 1,2 1,3 Objem zeminy v pevném stavu násobíme koeficientem nakypření pro objem zeminy k odvozu Pozor na uvedené objemové hmotnosti vztahují se k rostlému stavu

21 Práce na suchu Nad volnou nebo sníženou hladinou podzemní vody se zeminami přirozené vlhkosti Práce v mokru Se zeminami silně rozmáčenými spodními, povrchovými nebo srážkovými vodami Práce ve vodě Pod hladinou vody, vykopávky při hladině vody snížené soustavným čerpáním

22 Povrchové Podzemní či gravitační Kapilární Pevné - led

23 Odporem proti rozpojování síla, kterou musí pracovní nástroj překonat při rozpojení rostlé zeminy Vrstevnatost ovlivní vnikání zubů nástroje Lepivost prodlužuje vyprazdňování pracovního nástroje, zbylá zemina zmenšuje užitečný obsah Kypřivost zeminy vliv na výkon strojů, kde je uváděn v m 3 za časovou jednotku Úhel přirozené sklonitosti úhel, kdy zemina v přirozeném svahování nesjíždí, ovlivněno vlhkostí

24 Předání dokladů Stavební povolení Schválená projektová dokumentace Vyznačení hranice staveniště Řešení připojení inženýrských sítí Podzemní vedení na území ZS Základní vytyčení stavby

25 a) kolík c) dvojitý kříž b) laťový kříž d) rohová lavička e) profilová lavička

26 Vytýčení obvodu budovy pomocí lavičky a vytyčovacího kolíku Roh domu přenesený na teren označený hřebíkem, provázek Vytýčení základů přenesením z hřebíků na lavičče

27 Vytvoření pláně na které se bude stavět Povrchové odvodnění

28 Vytyčení a vyznačení výkopu

29

30 A) skrývka ornice ( d+n+na ) B) výkop z jámy ( d+n+na, r+na) C) výkop z rýh ( r+na )

31 ( d+n+na ) = dozer + nakladač + nákladní auto ( d+n+na, r+na) = dozer + nakladač + nákladní auto, rypadlo + nakladač ( r+na ) = rypadlo + nakladač

32 Strojní sestava kombinace strojů pro danou činnost

33 Stroje pro zemní práce Pro práce betonářské a železobetonářské Pro dopravu a manipulaci s materiálem Pro svislou dopravu Pro inženýrské práce Pro práce dokončovací a speciální Pro přeměnu a přenos energie

34 Rypadla, dozery a rozrývače Skrejpry Grejdry Meliorační stroje Zhutňovací technika Kompaktory

35 Těžební lopaty Drážkovací a drenážní lopaty Rozrývací zuby Čistící a příkopové lopaty Drapákové systémy Nakládací a vkládací drapáky

36

37 RYPADLO S DRAPÁKEM DRAPÁK NA TYČI DRAPÁK NA LANĚ

38 PRACOVNÍM NÁSTROJEM se rozumí ta část stroje pro zemní práce která bezprostředně působící na horninu Zuby, nože Radlice Lopaty Korečky Korby

39

40

41 Pojízdné stroje, které zeminu rozpojují, nabírají a přepravují v rozsahu svého akčního rádiusu Dělení: S hloubkovou lopatou S výškovou lopatou S drapákovou lopatou S vlečným korečkem S kolesovým korečkem S rozrývacím trnem S bouracím zařízením S beranícím zařízením S pěchovacím zařízením Se shrnovacím štítem S recyklačním drapákem S hydraulickými nůžkami

42 Kolové rypadlo Minirypadlo Kráčející rypadlo Pásové rypadlo

43 Malá rypadla-do objemu 0,75m 3 Mikrorypadla Minirypadla Malá Střední rypadla-0,75-4m 3 Velká rypadla nad 4m 3 určení dle objemu lopaty

44 Korečková - Řetězová Kolesová Rýhovače kolesové Drapáková Rypadlo sací Rozplavovací rypadlo Demoliční rypadla Frézová rypadla

45 Demoliční rypadlo

46 Stroje určené na těžení zeminy ve vrstvách max0,25m a na přemístění horniny. Dále slouží k urovnávání ploch terénu Buldozer čelní shrnovač, úhel řezu lze měnit Ageldozer boční shrnovač, úhel lze měnit vůči podélné ose dozeru ve vodorovné rovině Tildozer radlice nastavená v rovině kolmé na podélnou osu dozeru ( odřezávání svahů )

47

48 Pro velké zemní práce spíše plošného charakteru Stroje, které svým pohybem (pojezdem) těží horninu, která naplňuje korbu stroje, stroj ji dále převáží a na místě určení ji rozprostírá plošně. DO 500M S PÁSOVÝMI TAHAČI DO 3 500M S TAHAČI KOLOVÝMI

49

50 Stroje určené k rozprostírání hornin (štěrků) a pro přesné urovnání pláně výkopu nebo násypu Základní pracovní zařízení je radlice, umístěná mezi předními a zadními koly (lze natáčet v rovině vodorovné, svislé, zvedat a vysouvat mimo stroj a kombinovat všechny uvedené pohyby) Bez předchozího rozrytí těží zeminy do 2-3 třídy těžitelnosti

51

52 Slouží k rozrytí ulehlých a hrubozrnných štěrků, suchých nebo zmrzlých jílovitých hornin STROJE NEBO ZAŘÍZENÉ OPATŘENÉ TRNY Rozpojují nesnadno rozpojitelné horniny, štěrkové, živičné, betonové vozovky, vytrhávají kořeny, uvolňují balvany Nože dlouhé 0,5 2m (čím tvrdší podklad, tím kratší nůž volit ) Různé tvary poloohnuté, rovné, ohnuté

53 Rozrývač pro extrémní podmínky pracovní hloubka do 1m rozrývání extrémně tvrdých štěrkových cest a asfaltových ploch přípravné práce pro předrcovač

54 manipulace s materiálem Nakládání a vykládání Přemisťování na krátkou vzdálenost Těžba zeminy třídy Hrnutí zeminy do zásypů Úprava pláně

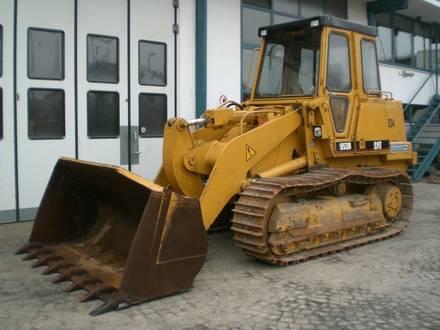

55 Kolový nakladač Pásový mininakladač

56 CÍL dosažení takových změn ve zhutňovaném materiálu, aby nové zemní těleso (násyp, zásyp) nepodléhalo dalšímu sedání Válce Statické - tlak Vibrační tlak, vibrace Dusadla - údery Vibrátory Pěchy vibrace Desky - vibrace

57 Tlakem Vlastní tíhou stroje Hnětením Rázy, údery Vibrací Kombinací uvedeného

58 Hutnění násypu

59 Hladké Ježkové Segmentové Pneumatické Jednoosé vlečené Dvouosé tříběhounové Dvouosé dvouběhounové Tříosé tříběhounové

60 Zhutňují nejen svou hmotností, ale i rázy běhounu, které následují rychle za sebou NEVÝHODA- běhoun není ve stálém styku se zhutňovaným povrchem (odskakuje)

61 Odstraňují nevýhodu ODSKAKOVÁNÍ Základem válce jsou výstředníky, které jsou synchronně poháněny ozubenými řemeny. Běhoun tak zůstává ve stálém styku s povrchem zhutňovaného materiálu

62 Výbušná dusadla Vibrační pěchy Vibrační desky Kompaktory

63 Vibrační desky Vibrační pěchy

64

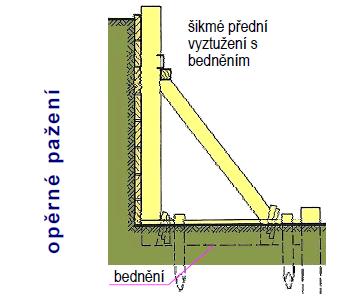

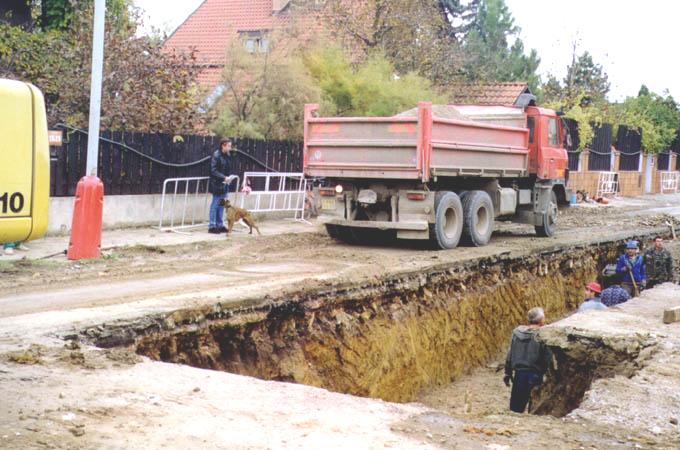

65 Provádí se roubením s pažením a to od hloubky: 1,3 v zastavěném území 1,5 v nezastavěném území Šířka výkopu min. 0,80m Nejsou-li stěny paženy, musí být vysvahovány

66

67 V obydlených územích, ne veřejných prostranstvích a v uzavřených objektech, kde se provádějí i jiné práce, musí být výkopy zakryty U komunikací výstražná značka, v noci červené světlo U výkopů hl.nad 50cm přechody š 75cm nebo 1,5m (+zábradlí 1,1m) Nezatěžovat prostor 0,5m od hrany výkopu, zajistit bezpečné vstupy do výkopu

68 Tab. 2: Příklady přibližných sklonů svahů dočasných výkopů s maximální hloubkou 3 m

69

70

71

72

73

74
