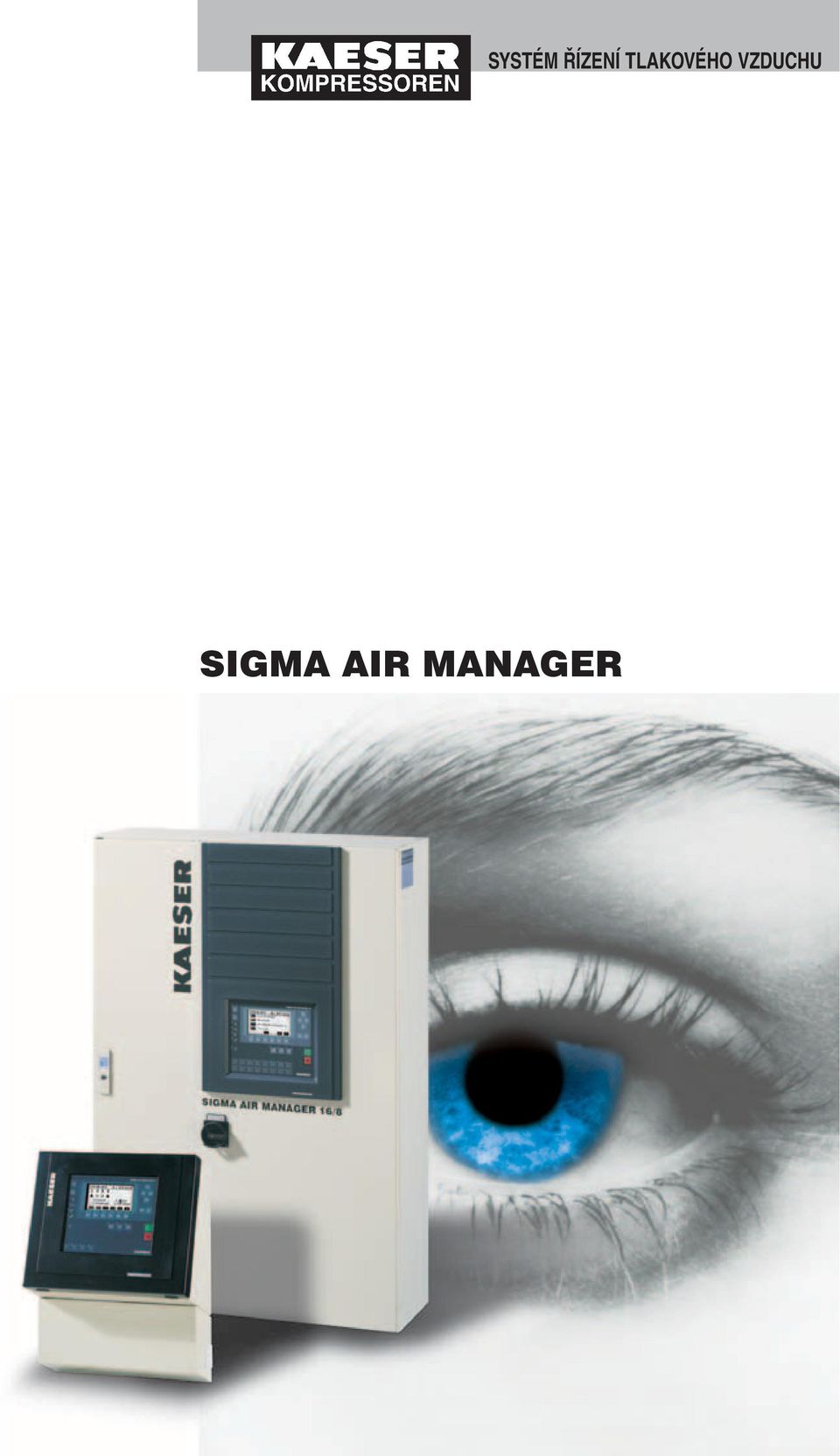

1 SIGMA AIR MANAGER SYSTÉM ŘÍZENÍ TLAKOVÉHO VZDUCHU

2 Jednoduché ovládání Settings Logicky sestavené menu s Messages General help Password jednoduchým textem v požadovaném jazyce a množství předdefinovaných funkčních tlačítek usnadňuje nastavení parametrů. Na jasně čitelném grafickém displeji s rozlišením 240 x 128 pixelů lze navolit 30 jazyků včetně čínštiny a japonštiny. Proč potřebujete řídící systém SIGMA AIR MANAGER? Na moderní systémy tlakového vzduchu je kladeno množství různých požadavků. Už nestačí vyrobit tlakový vzduch v požadovaném množství a kvalitě, hlavní pozornost je nutno věnovat spolehlivosti a nízké spotřebě energie. Sladění činnosti několika kompresorů a souvisejících zařízení v systému tlakového vzduchu musí být koordinováno se zvláštním důrazem na vzájemný chod kompresorů. Právě při správné koordinaci činnosti kompresorů je možno dosáhnout největší úspory energie. Tento komplexní úkol nelze řešit samostatným ovládáním jednotlivých kompresorů. Pro tento případ je vhodné použít inteligentní řídící systém, který umí nejen zapnout a vypnout kompresor, ale dokáže řešit i do budoucna orientované úkoly řízení stlačeného vzduchu, řízení nákladů a komunikaci. SIGMA AIR MANAGER technologie zaměřená na budoucnost SIGMA AIR MANAGER výrazná inovace SIGMA AIR MANAGER je první řídící systém tlakového vzduchu na světě, který spojuje přednosti moderních průmyslových počítačů a Internetu. SIGMA AIR MANAGER v sobě kombinuje energeticky úsporné řízení tlaku v definovaném tlakovém pásmu se zobrazením provozních údajů jedinečným způsobem. Další snížení nákladů je dosaženo výhodami, které přináší Internetové a Teleservisní spojení. Se SIGMA AIR MANAGEREM a jeho propojením na Internet budete mít vždy váš systém stlačeného vzduchu po ruce. Ať jste kdekoliv. Ušetřete náklady online. Tlak (bar) Řízení v tlakovém pásmu Řízení v kaskádě Všechny SIGMA AIR MANAGER ovladače používají řízení v SIGMA AIR MANAGER tlakovém pásmu dle požadavku Řízení v tlakovém pásmu spotřebiče. To zajišt uje nejnižší Čas možný a jednotný tlak v systému tlakového vzduchu s minimálním rozsahem +/- 0,1 baru. Omezení zbytečně vysokých tlaků šetří energii. Základní zobrazení basic Každý ovladač SIGMA AIR MANAGER může zobrazit informace o tlakovém systému přes Internetový prohlížeč pomocí standardního SIGMA AIR CONTROL basic zobrazovacího systému. Tam je možno si přečíst provozní stav kompresorů, stav provozního panelu SIGMA AIR MANAGERu, hlášení poruch a údržbová hlášení. Poslední generace systému řízení tlakového vzduchu byla navržena firmou KAESER pro potřeby 21. století. SIGMA AIR MANAGER v sobě kombinuje desítky let zkušeností se zařízeními na výrobu a úpravu tlakového vzduchu s informačními technologiemi budoucnosti. Analýza Řizení Optimalizace Setpoint: FAD : Air management řízení tlakového vzduchu Pro spolehlivé řízení systému tlakového vzduchu je nutný přenos velkého množství dat mezi řídícím systémem a kompresorem. Hlavní vlastností průmyslového počítače, který tvoří srdce SIGMA AIR MANAGERu, jsou vysoký výkon a velká kapacita paměti. Díky rozhraní Profibus DP (master) postačuje jeden kabel pro rychlou a bezpečnou výměnu velkého množství dat se SIGMA CONTROLem, vnitřním ovladačem kompesoru, který je také vybaven rozhraním Profibus DP (slave). Celkové sladění automatického systému umožňuje citlivější, úspornější a bezpečnější řízení systému tlakového vzduchu než klasické zátěžové řízení s omezenými možnostmi přenosu dat. Teleservice SIGMA AIR MANAGER je snadno integrován v SIGMA TELECARE, produktu KAESER Teleservice. Je vybaven rozhraním s modemem, přes který mohou být okamžitě přenášena všechna potřebná data prostřednictvím SMS zpráv a Internetu do servisního střediska firmy KAESER. Dálková diagnostika a preventivní údržba s sebou přináší výrazné zvýšení pohotovosti a spolehlivosti dodávky tlakového vzduchu. Rozšířené zobrazení plus Zobrazovací systém SIGMA AIR CONTROL plus převádí data z dlouhodobé paměti SIGMA AIR MANAGERu na obrazovku. Tato data zahrnují grafické zobrazení tlakového systému, spotřebu vzduchu, poměr chodu zatížení/naprázdno, využití kompresoru a dlouhodobý přehled o spotřebě energie. Pro potřebu údržby lze vyvolat přehled o provozních hodinách. SIGMA AIR MANAGER plus poskytuje přehled o Vašich nákladech a umožňuje optimalizovat dodávku vzduchu. SIGMA AIR MANAGER plus je dodáván na objednávku a může být doplněn do PCMCIA zásuvky.

3 SIGMA AIR MANAGER SIGMA AIR MANAGER 4/4 SIGMA AIR MANAGER 8/4 SIGMA AIR MANAGER 8/8 SIGMA AIR MANAGER 16/8 Typ Řízení tlaku Tlakové pásmo Celkový počet řízených kompresorů 1) Možnosti propojení systému tlakového vzduchu s Profibus DP s bezpotenciálovými kontakty Kompresory se SIGMA CONTROLem Konvertory Profibus 2) Kompresory bez SIGMA CONTROL (včetně ostatních výrobců) Volné výstupni signály Digitálni Analogové Volné výstupni signály Vizualizace s vestavěným internetovým serverem SIGMA AIR CONTROL Maximální počet externích převodníků Digitálni Analogové od komponentů V DC 0-20 ma/ úpravy vzduchu ma 3) PT 100 basic plus RS 232 4) Komunikační rozhraní Ethernet (pro místní počítačovou sít ) 5) Profibus DP (řídící) 6) Rozměry Š x V x D mm Hmotnost kg 4/4 4x 4x 4x 4x(DA) 3x(DE) 1x(DA) 1x(AA) 1x(DE) x 500 x /4 7x 4x(DA) 3x(DE) 1x(DA) 1x(AA) 1x(DE) x 500 x /8 7x (DA+DE) 7x(DE) (DA) 1x(AA) 1x(DE) 3x(AE) 500 x 700 x /8 16x 16x 7x (DA+DE) 31x(DE) 16x(DA) 2x(AA) 1x(DE) 7x(AE) 800 x 1200 x standard volitelné, může být dovybaveno není možné DA = Digitáliní výstup DE = Digitáliní vstup AA = Analogový výstup AE = Analogový vstup 1) např. SAM 8/4 celkově 8 kompresorů např. 6 se SIGMA CONTROLem a 2 bez SIGMA CONTROLu 2) Použitelné Profibus konvertory jsou PBU 4 PBU 8 K, PBU 8 R PBU 8, PBU 32 3) např. pro dálkové VYP/ZAP nebo RESET 4) RS 232 použitelné pro: - přímé použití pro vizualizaci SIGMA AIR CONTROL, max. délka kabelu 15 m - modem, který je vyžadován pro připojení do telefonní sítě (instalační sada modemu pro použití v řídící skříni SIGMA AIR MANAGERu pro celosvětové použití) - pro využití vizualizace řídícího systému SIGMA AIR CONTROL přes rozhraní RS 485 max. délka kabelu 1000 m 5) pro vizuální prezentaci SIGMA AIR CONTROL a centrální řídící systémy 6) pro propojení kompresorů se SIGMA CONTROLem a KAESER Profibus expander. Systémové požadavky: PC se softwarem Internet Explorer IE 6.0 nebo Netscape V 4.7 s instalovaným Java-Plug-In.

4 SIGMA AIR MANAGER osm jednoznačných výhod ON 1 Jednoduchá instalace a zapojení 5 SIGMA AIR MANAGER a SIGMA AIR CONTROL jsou vybaveny rozhraním Profibus DP. To umožňuje omezit množství propojení mezi kompresorem a SIGMA AIR MANAGERem na pouze jeden kabel se standardními Profibus DP konektory. SIGMA AIR MANAGER 4/4 a 8/4 jsou připraveny pro prostorově úspornou montáž na zeď. Robustní průmyslový počítač SIGMA AIR MANAGER je spolehlivý, protože je založen na vyzkoušeném hardware a součástkách průmyslové kvality. Jeho speciálně vyvinutý počítač má vysoký výkon (32 bitová technologie) a rozsáhlou operační paměť. Jeho vlastnosti umožňují použití nejmodernějšího software. Bezporuchový provoz je zaručen v rozsahu provozních teplot 0 C až 40 C a jeho krytí IP 54 zaručuje činnost ve vlhkém a prašném prostředí. Kovový kryt maximálně chrání elektroniku proti elektromagnetickým polím. Setpoint: FAD : System Pressure control Compressor Compressed air system Shift clock Periphery 2 Přehledné menu Pomocí přehledného a logického menu je uživatel rychle naveden na požadovanou volbu. Kombinací čtyř kurzorových tlačítek se šesti vícefunkčními tlačítky je možno provést rychlý a snadný výběr. Srozumitelné ikony a přehledná grafika napomáhají rychlé orientaci. Rozlišení 240 x 128 pixelů umožňuje snadnou čitelnost displeje. Volba mezi 30 jazykovými verzemi umožňuje uživatelům na celém světě rychlé seznámení se se systémem SIGMA AIR MANAGER. 6 SIGMA AIR CONTROL basic (základní standardně dodávané zobrazení) Každý SIGMA AIR MANAGER obsahuje internetový server, který může zobrazit současný stav systému tlakového vzduchu ve formě HTML stránky. Tyto stránky mohou být zobrazeny po zadání hesla jakýmkoliv prohlížečem a to bez potřeby instalace speciálního software. Obsahují informace jako např. současný provozní stav kompresorů, současný stav panelu SIGMA AIR MANAGER nebo trendy v tlakovém systému během poslední provozní fáze, servisní a výstražná hlášení. Link : PROFIBUS Group : A Fad : m 3 /min Rated power : kw Unloaded power : 3.88 kw Compressor : controlled Compressor group list 3 Stačí nastavit pár parametrů Vložení hodnot tlakového pásma, nastavení tlaku, slučování kompresorů a typ zapojení kompresoru stačí SIGMA AIR MANAGERu pro bezpečné řízení vzduchového systému. Nastavením dalších parametrů lze vyladit řízení tlakového systému pro dosažení nejlepších provozních podmínek. 7 SIGMA AIR CONTROL plus (nadstavbové zobrazení dodávané na objednávku) HTML stránky generované SIGMA AIR CONTROL plus zobrazují data uložená v přídavné paměti SIGMA AIR MANAGERu. Internetový přístup chráněný heslem zobrazí grafické profily tlaku v systému, FAD, poměr zatížení/naprázdno, využití a dlouhodobou spotřebu energie kompresorů. Dlouhodobé uchování dat umožňuje kontrolovat spotřebu a vývoj potřeby stlačeného vzduchu a zároveň poskytuje cenné informace specialistům společnosti KAESER nutné pro sladění systému dodávky stlačeného vzduchu s vašimi konkrétními požadavky. SIGMA AIR CONTROL plus je dodáván na objednávku nebo později jej lze přikoupit jako doplněk a připojit přes PCMCIA zásuvku. Zvláštní software není potřeba. Tlak (bar) SIGMA AIR MANAGER Řízení v tlakovém pásmu Řízení v kaskádě Čas 4 Řízení v tlakovém pásmu šetří energii Řízení v tlakovém pásmu s centrálním tlakovým převodníkem je nejlepší způsob jak řídit několik sekvenčně zapojených kompresorů a současně ušetřit energii.ve srovnání s kaskádním řízením řízení v tlakovém pásmu omezuje zbytečně vysoký tlak ve vzduchovém systému. To se rychle vyplatí, neboť snížení tlaku v systému o pouhý 1 bar znamená 6% snížení spotřeby energie a 25% snížení ztrát vzduchu vznikajících netěsnostmi v rozvodu. SIGMA AIR MANAGER šetří náklady na energii a tím aktivně přispívá k ochraně životního prostředí snížením emisí CO 2. 8 SIGMA TELE CARE (dodávané na vyžádání) Připraveno pro Teleservice Služba SIGMA TELE CARE od firmy KAESER hraje důležitou roli v zajištění nepřetržité dodávky tlakového vzduchu. Kombinace dálkového odstraňování závad a preventivní údržby přináší výrazné zvýšení bezpečnosti a spolehlivosti provozu. Základem pro provoz SIGMA TELE CARE je SIGMA AIR MANAGER vybavený standardním rozhraním s modemem. Všechny systémy tlakového vzduchu řízené jedním SIGMA AIR MANAGERem mohou být kdykoliv integrovány do celosvětové sítě SIGMA TELE CARE od firmy KAESER.

5 Informační technologie - celosvětová síť Telefonní sít Ethernet (ne pro SAM 4/4) Standardní součástí každého SIGMA AIR MANAGERu je SIGMA AIR CONTROL basic, který zobrazuje provozní stav kompresorů, provozního panelu, tlak v systému, hlášení poruch a hlášení pro údržbu ve formě heslem chráněných HTML stránek, které mohou být zobrazeny kterýmkoliv internetovým prohlížečem. Individuální nastavení Setpoint: FAD : RS 232 do 15 m Aktuální informance o stavu dodávaného množství vzduchu se seznamem hlášení Tlak systému v hodinových intervalech Historie hlášení Stav zařízení Profibus DP SIGMA AIR MANAGER účinně řídí systémy tlakového vzduchu. Důležitá provozní data jsou zpracována ve formě stánky HTML. Je možno dodatečně rozšířit paměť. Ethernet SIGMA AIR CONTROL plus je možno zobrazit z internetového serveru SIGMA AIR MANAGERu po zadání hesla pomocí HTML stránek jakýmkoliv internetovým prohlížečem. Graficky je zobrazen průběh tlaku v systému, spotřeba vzduchu, poměr chodu zatížení/naprázdno, celkové využití kompresoru a spotřebu energie během určité doby. Možnost vyvolání přehledu o provozních hodinách zařízení, kontrola stlačeného vzduchu a schopnost řízení energie je podporována dlouhodobou pamětí. Přesné informance pro kompletní přehledné náklady Stav kompresorů v rychlém přehledu Přehled dodávky vzduchu v průběhu časového období Specifické požadavky výkonu Stav systému Nastavení SIGMA CC je řídící centrum nebo uživatelovo vlastní řídící centrum. Základním stavebním blokem celého systému je SIGMA CONTROL, vnitřní ovladač kompresoru, který řídí a kontroluje činnost šroubového kompresoru. Rozhraní Profibus DP zprostředkovává komunikaci mezi SIGMA CONTROL a SIGMA AIR MANAGER. Údaje o tlakovém sytému uložené a zpracované v SIGMA AIR MANAGERu lze přenášet prostřednictvím modemu a telefonní linky nebo prostřednictvím počítačové sítě Ethernet. Údaje lze dále zpracovávat v rámci SIGMA TELE CARE, což je součást Teleservisu, nebo SIGMA CC, kdy lze například posílat SMS zprávy na mobilní telefon servisního inženýra. Přehled nákladů na energii Přehled spotřeby elektrické energie v průběhu časového období Historie tlaku v systému Aktuální tlak v systému Historie hlášení Data systému tlakového vzduchu

6 Servisní a výstražna hlášení formou SMS na mobilní telefon SIGMA AIR CONTROL basic (základní zobrazení) standard v každém SIGMA AIR MANAGERu větší bezpečnost díky přenosu hlášení o aktuálních provozních podmínkách, servisních a poruchových hlášeních bezprostředně do Vašich rukou Ize načíst pomocí jakéhokoliv internetového prohlížeče z kteréhokoliv PC s přístupem k Internetu šetří čas a personální náklady, protože potřeba fyzické kontroly zařízení je významně redukována Dlouhodobé analýzy se SIGMA AIR CONTROLem plus dlouhodobá data jsou ukládána pro další analýzu, kontrolu a revizi minimalizování specifických výdajů na stlačený vzduch přehled nákladů na energii jednotlivé a kumulativní skupiny nákladů samostatný software není potřeba zobrazení přes RS232/Intranet/Internet aktuální informace on-line
