1 ZADÁVACÍ DOKUMENTACE VEŘEJNÉ ZAKÁZKY Zakázka zadaná v otevřeném řízení dle 27 zákona 137/2006 Sb., o veřejných zakázkách, ve znění pozdějších předpisů Předmět veřejné zakázky Projekt: Modernizace technologického vybavení v oblasti prevence nozokomiálních infekcí v PL Horní Beřkovice Název části zadávací dokumentace ČÁST 2 B PROJEKTOVÁ DOKUMENTACE A TECHNICKÉ SPECIFIKACE Zadavatel veřejné zakázky Psychiatrická léčebna Podřipská Horní Beřkovice Šance pro váš rozvoj Tento projekt Modernizace technologického vybavení v oblasti prevence nozokomiálních infekcí v PL Horní Beřkovice je spolufinancován Evropskou unií z Evropského fondu pro regionální rozvoj. 1

2 1. Popis současného stavu, vybavenosti a materiálního zázemí Popis současného stavu Množství vypraného prádla/rok = cca kg Stroje jsou energeticky náročné, s velkou spotřebou vody. Nedostatečná možnost volit optimální vstupy (el. energie, pára, voda, prací prostředky) s ohledem na velikost vsázky a druh praného prádla. U sušičů není možno regulovat páru. Značná poruchovost, nedostatek náhradních dílů, drahý servis. V současné době je na středisku prádelna 19 zaměstnanců, po realizaci se počítá se snížením náročnosti na osobní náklady. Prevencí nozokomiálních infekcí za použití nové technologie praní chceme předcházet následujícím problematickým skupinám infekcí: scaries, infekční zánět močových cest, streptokokové a safylokokové nákazy, mykózy (kožní a nehtové plísně), vši, infekční záněty horních a dolních cest dýchacích. Významný počet pacientů léčebny, zejm. z primariátu Gerontopsychiatrie, je inkontinentních, v léčebně je vysoký počet klientů s různými přenosnými chorobami: hepatitidami, svrabem, mykosami, tuberkulosou, ranami s osídlením multiresistentními kmeny, což klade vyšší nároky na prádelnu a je nutno uspokojit vysoké kvalitativní i kvantitativní požadavky na praní prádla v souladu s přílohou č.4 vyhlášky 195/2005 Sb. 2. Popis pořizovaných předmětů a technologického řešení/parametrů 2.1. POPIS CÍLOVÉHO STAVU Důsledně oddělit čisté a nečisté prostory prádelny a tím eliminovat křížení cest čistého a špinavého prádla a oddělení personálu. V provozu prádelny: Používat hygienických bariérových praček celonerezového provedení, umístěných do dělicí stěny v objektu prádelny. Využívat centrálního automatického dávkování pracích prostředků a přísad, což zajistí přesné dávkování chemie podle předepsaných receptur. Při praní používat elektronické mikroprocesorové řízení pracího cyklu, které umožní přesné nastavení hodnot důležitých pro dekontaminaci a dezinfekci prádla (teplota vody, čas, výška hladiny aj.). 2

3 Sledovat průběhu dezinfekce, vyhotovovat protokoly a provádět zpětnou analýzu dezinfekčního procesu. Používat kontejnerové přepravy prádla odděleně pro svoz špinavého prádla a rozvoz čistého prádla POPIS TECHNOLOGICKÉHO ŘEŠENÍ Dispozice technologického řešení prádelny je zpracována na základě následujících vstupních požadavků: prádelna je určena pro provádění komplexní údržby prádla zdravotnického zařízení. Ve smyslu příslušných předpisů (Příloha č. 5. k vyhlášce č.440/2000 Sb. Zacházení s prádlem a praní prádla ze zdravotnických zařízení a ústavů sociální péče, resp. vyhláška č. 195/2005 Sb. Vyhláška, kterou se upravují podmínky předcházení vzniku a šíření infekčních onemocnění a hygienické požadavky na provoz zdravotnických zařízení a ústavů sociální péče.) bude prováděna údržba infekčního prádla, běžně používaného prádla, prádla kontaminovaného konkrétní nákazou např. scrabies, mykózy ad., hrubě biologicky znečištěného prádla zejména z primariátu Gerontopsychiatrie a prádla ostatního (tvarové, osobní), čistá a nečistá strana prádelny bude prostorově oddělena pevnou příčkou, výkon prádelny je maximálně 1,5 tuny komplexně vypraného prádla za směnu v délce 8 hodin při základním členění 60 % prádla rovného a 40 % prádla tvarového. Obnovou technologických strojů a zařízení musí být umožněno zpracovávání v současné době perspektivních textilních materiálů ( např. prádla ze směsí PES/BA). Prádelna musí být vybavena moderní technologií, která zabezpečí předcházení vzniku nozokomiálních nákaz, bude šetrná k životnímu prostředí a zabezpečí co nejekonomičtější provoz TECHNOLOGICKÉ A DISPOZIČNÍ ŘEŠENÍ Předkládaný technologický projekt prádelny o výkonu maximálně 1,5 t/směnu využívá v současné době nejdokonalejší techniku, která je zárukou ekonomického a hygienicky nezávadného provozu při respektování a dodržení veškerých bezpečnostních a ekologických předpisů. Dispoziční řešení provozu prádelny vychází z daných možností objektu a minimálních stavebních úprav. Prádelna je umístěna do přízemí a bude prostorově rozdělena na čistou a nečistou stranu. Tímto řešením se zároveň v plné míře zaručí, že nedojde ke křížení dopravních a manipulačních cest čistého a použitého prádla TECHNOLOGICKÝ PRŮBĚH Znečistěné prádlo připravené pro přijetí ke komplexní údržbě v prádelně, podle platných hygienických předpisů bude přicházet do příjmové části přes zádveří. Odtud bude špinavé prádlo distribuováno podle charakteru znečistění a sortimentu na praní 3

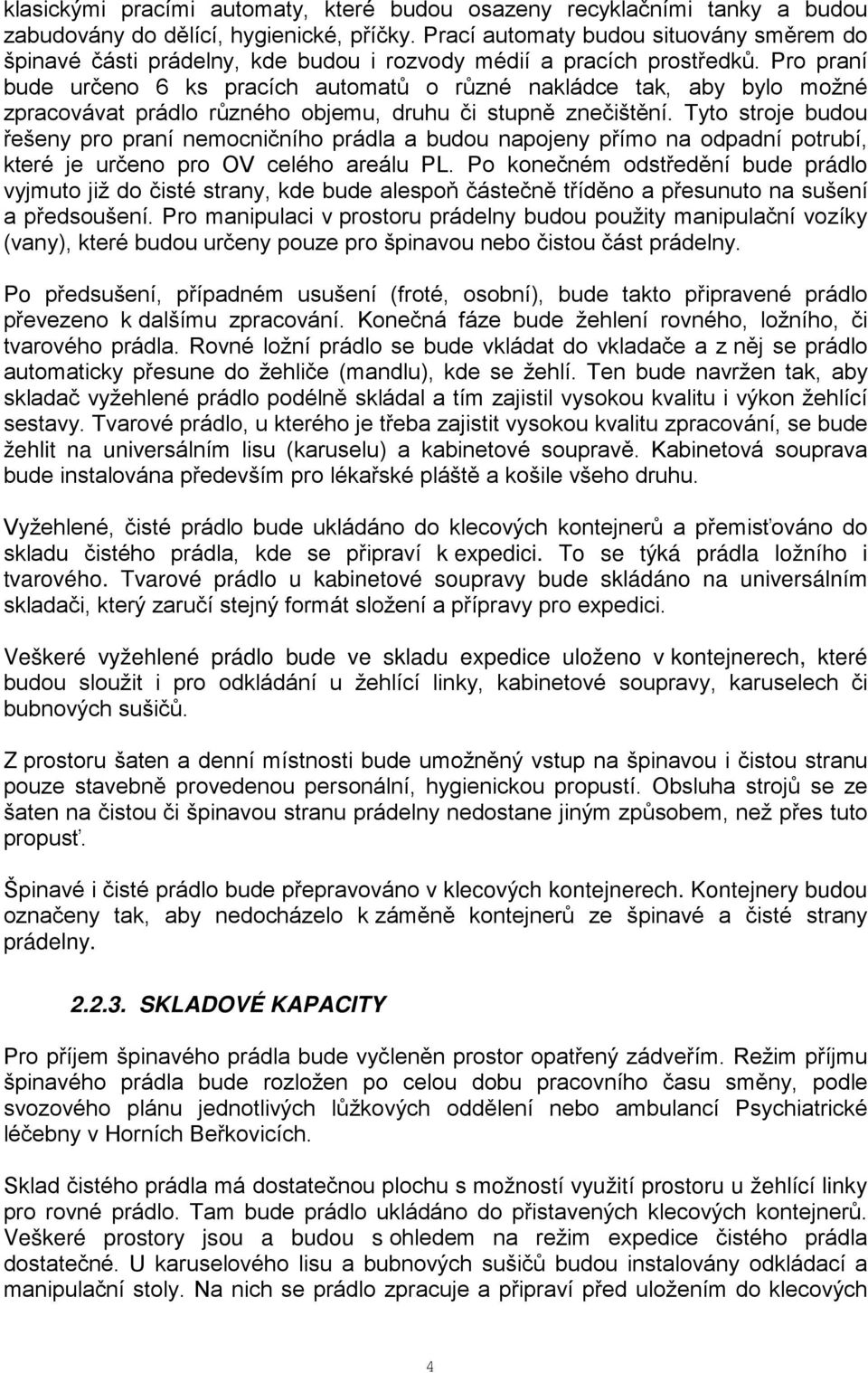

4 klasickými pracími automaty, které budou osazeny recyklačními tanky a budou zabudovány do dělící, hygienické, příčky. Prací automaty budou situovány směrem do špinavé části prádelny, kde budou i rozvody médií a pracích prostředků. Pro praní bude určeno 6 ks pracích automatů o různé nakládce tak, aby bylo možné zpracovávat prádlo různého objemu, druhu či stupně znečištění. Tyto stroje budou řešeny pro praní nemocničního prádla a budou napojeny přímo na odpadní potrubí, které je určeno pro OV celého areálu PL. Po konečném odstředění bude prádlo vyjmuto již do čisté strany, kde bude alespoň částečně tříděno a přesunuto na sušení a předsoušení. Pro manipulaci v prostoru prádelny budou použity manipulační vozíky (vany), které budou určeny pouze pro špinavou nebo čistou část prádelny. Po předsušení, případném usušení (froté, osobní), bude takto připravené prádlo převezeno k dalšímu zpracování. Konečná fáze bude žehlení rovného, ložního, či tvarového prádla. Rovné ložní prádlo se bude vkládat do vkladače a z něj se prádlo automaticky přesune do žehliče (mandlu), kde se žehlí. Ten bude navržen tak, aby skladač vyžehlené prádlo podélně skládal a tím zajistil vysokou kvalitu i výkon žehlící sestavy. Tvarové prádlo, u kterého je třeba zajistit vysokou kvalitu zpracování, se bude žehlit na universálním lisu (karuselu) a kabinetové soupravě. Kabinetová souprava bude instalována především pro lékařské pláště a košile všeho druhu. Vyžehlené, čisté prádlo bude ukládáno do klecových kontejnerů a přemisťováno do skladu čistého prádla, kde se připraví k expedici. To se týká prádla ložního i tvarového. Tvarové prádlo u kabinetové soupravy bude skládáno na universálním skladači, který zaručí stejný formát složení a přípravy pro expedici. Veškeré vyžehlené prádlo bude ve skladu expedice uloženo v kontejnerech, které budou sloužit i pro odkládání u žehlící linky, kabinetové soupravy, karuselech či bubnových sušičů. Z prostoru šaten a denní místnosti bude umožněný vstup na špinavou i čistou stranu pouze stavebně provedenou personální, hygienickou propustí. Obsluha strojů se ze šaten na čistou či špinavou stranu prádelny nedostane jiným způsobem, než přes tuto propusť. Špinavé i čisté prádlo bude přepravováno v klecových kontejnerech. Kontejnery budou označeny tak, aby nedocházelo k záměně kontejnerů ze špinavé a čisté strany prádelny SKLADOVÉ KAPACITY Pro příjem špinavého prádla bude vyčleněn prostor opatřený zádveřím. Režim příjmu špinavého prádla bude rozložen po celou dobu pracovního času směny, podle svozového plánu jednotlivých lůžkových oddělení nebo ambulancí Psychiatrické léčebny v Horních Beřkovicích. Sklad čistého prádla má dostatečnou plochu s možností využití prostoru u žehlící linky pro rovné prádlo. Tam bude prádlo ukládáno do přistavených klecových kontejnerů. Veškeré prostory jsou a budou s ohledem na režim expedice čistého prádla dostatečné. U karuselového lisu a bubnových sušičů budou instalovány odkládací a manipulační stoly. Na nich se prádlo zpracuje a připraví před uložením do klecových 4

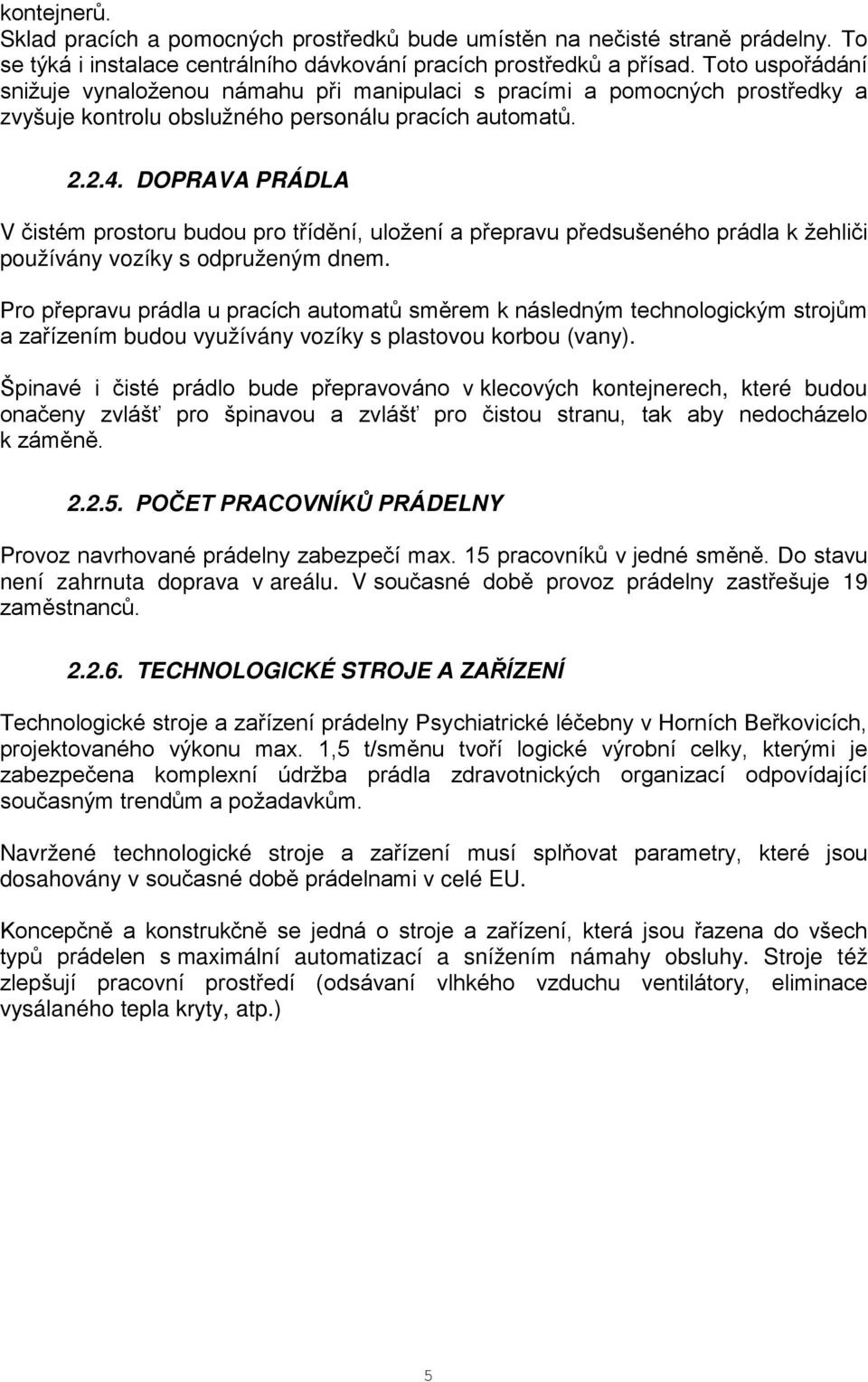

5 kontejnerů. Sklad pracích a pomocných prostředků bude umístěn na nečisté straně prádelny. To se týká i instalace centrálního dávkování pracích prostředků a přísad. Toto uspořádání snižuje vynaloženou námahu při manipulaci s pracími a pomocných prostředky a zvyšuje kontrolu obslužného personálu pracích automatů DOPRAVA PRÁDLA V čistém prostoru budou pro třídění, uložení a přepravu předsušeného prádla k žehliči používány vozíky s odpruženým dnem. Pro přepravu prádla u pracích automatů směrem k následným technologickým strojům a zařízením budou využívány vozíky s plastovou korbou (vany). Špinavé i čisté prádlo bude přepravováno v klecových kontejnerech, které budou onačeny zvlášť pro špinavou a zvlášť pro čistou stranu, tak aby nedocházelo k záměně POČET PRACOVNÍKŮ PRÁDELNY Provoz navrhované prádelny zabezpečí max. 15 pracovníků v jedné směně. Do stavu není zahrnuta doprava v areálu. V současné době provoz prádelny zastřešuje 19 zaměstnanců TECHNOLOGICKÉ STROJE A ZAŘÍZENÍ Technologické stroje a zařízení prádelny Psychiatrické léčebny v Horních Beřkovicích, projektovaného výkonu max. 1,5 t/směnu tvoří logické výrobní celky, kterými je zabezpečena komplexní údržba prádla zdravotnických organizací odpovídající současným trendům a požadavkům. Navržené technologické stroje a zařízení musí splňovat parametry, které jsou dosahovány v současné době prádelnami v celé EU. Koncepčně a konstrukčně se jedná o stroje a zařízení, která jsou řazena do všech typů prádelen s maximální automatizací a snížením námahy obsluhy. Stroje též zlepšují pracovní prostředí (odsávaní vlhkého vzduchu ventilátory, eliminace vysálaného tepla kryty, atp.) 5

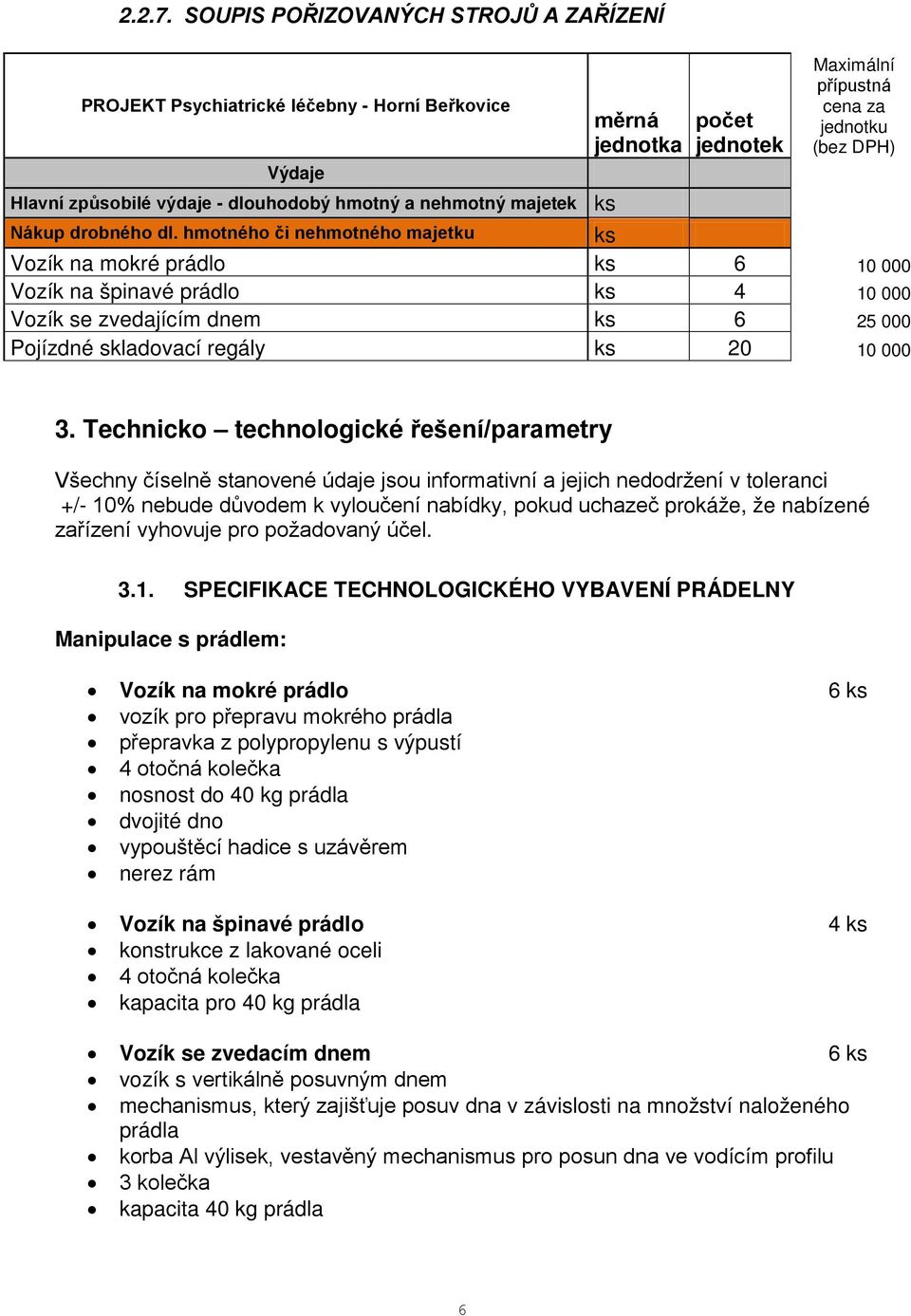

6 SOUPIS POŘIZOVANÝCH STROJŮ A ZAŘÍZENÍ PROJEKT Psychiatrické léčebny - Horní Beřkovice Výdaje Hlavní způsobilé výdaje - dlouhodobý hmotný a nehmotný majetek ks Nákup drobného dl. hmotného či nehmotného majetku měrná jednotka počet jednotek Maximální přípustná cena za jednotku (bez DPH) Vozík na mokré prádlo ks Vozík na špinavé prádlo ks Vozík se zvedajícím dnem ks Pojízdné skladovací regály ks ks 3. Technicko technologické řešení/parametry Všechny číselně stanovené údaje jsou informativní a jejich nedodržení v toleranci +/- 10% nebude důvodem k vyloučení nabídky, pokud uchazeč prokáže, že nabízené zařízení vyhovuje pro požadovaný účel SPECIFIKACE TECHNOLOGICKÉHO VYBAVENÍ PRÁDELNY Manipulace s prádlem: Vozík na mokré prádlo 6 ks vozík pro přepravu mokrého prádla přepravka z polypropylenu s výpustí 4 otočná kolečka nosnost do 40 kg prádla dvojité dno vypouštěcí hadice s uzávěrem nerez rám Vozík na špinavé prádlo 4 ks konstrukce z lakované oceli 4 otočná kolečka kapacita pro 40 kg prádla Vozík se zvedacím dnem 6 ks vozík s vertikálně posuvným dnem mechanismus, který zajišťuje posuv dna v závislosti na množství naloženého prádla korba Al výlisek, vestavěný mechanismus pro posun dna ve vodícím profilu 3 kolečka kapacita 40 kg prádla 6

7 Pojízdný skladovací regál 20 ks vozík pro přepravu a skladování čistého prádla úprava galvanizovaná ocel dvoje nezávislé dveře, otočné o 270, s možností aretace kolečka typ polyamid-guma, 2 otočná, 2 s brzdou, 125 mm 7
