Rychlé nastavení D1 IP kamer VISION

Transkript

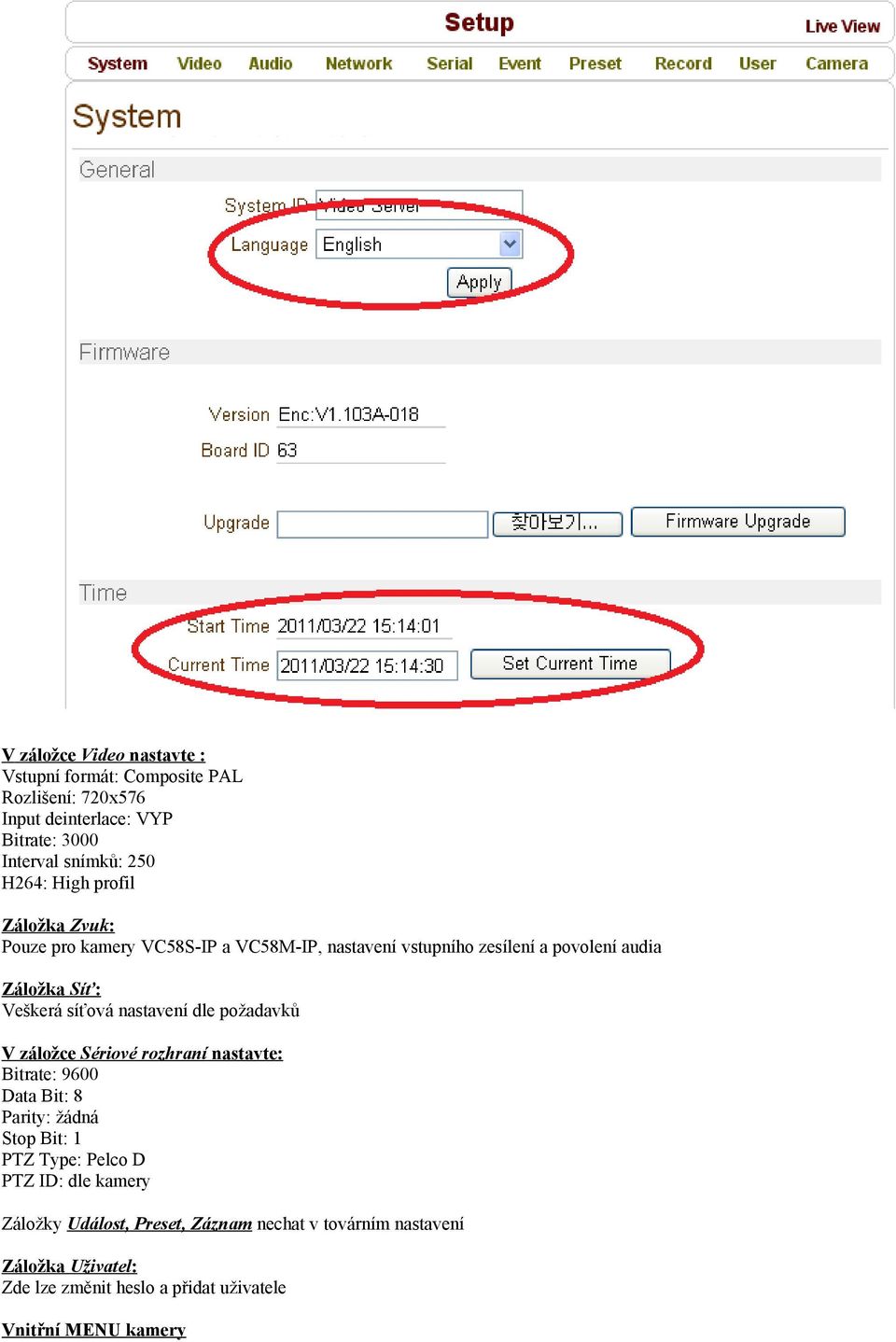

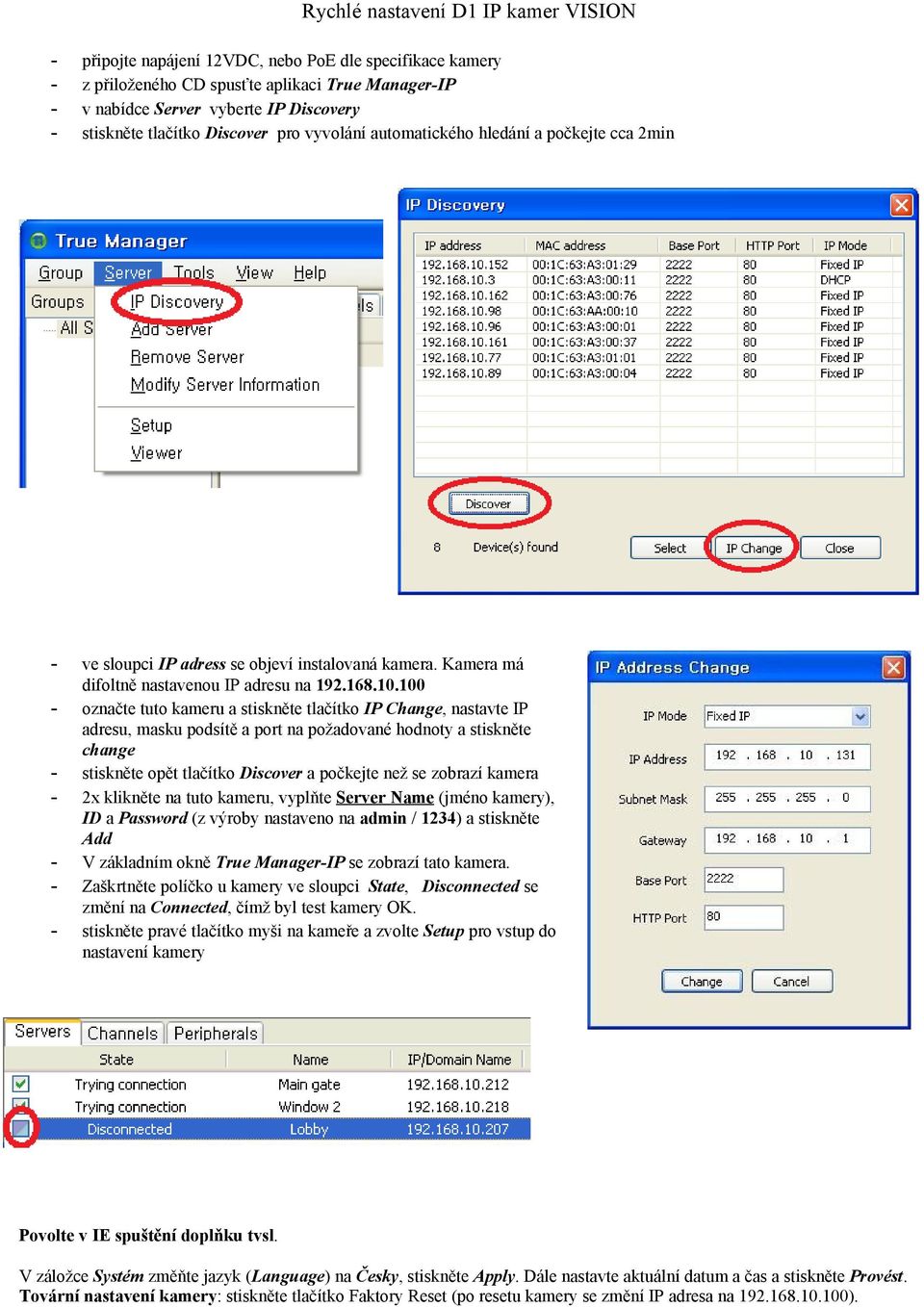

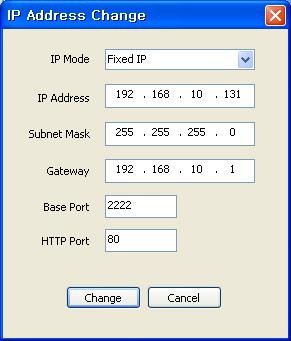

1 Rychlé nastavení D1 IP kamer VISION - připojte napájení 12VDC, nebo PoE dle specifikace kamery - z přiloženého CD spusťte aplikaci True Manager-IP - v nabídce Server vyberte IP Discovery - stiskněte tlačítko Discover pro vyvolání automatického hledání a počkejte cca 2min - ve sloupci IP adress se objeví instalovaná kamera. Kamera má difoltně nastavenou IP adresu na označte tuto kameru a stiskněte tlačítko IP Change, nastavte IP adresu, masku podsítě a port na požadované hodnoty a stiskněte change - stiskněte opět tlačítko Discover a počkejte než se zobrazí kamera - 2x klikněte na tuto kameru, vyplňte Server Name (jméno kamery), ID a Password (z výroby nastaveno na admin / 1234) a stiskněte Add - V základním okně True Manager-IP se zobrazí tato kamera. - Zaškrtněte políčko u kamery ve sloupci State, Disconnected se změní na Connected, čímž byl test kamery OK. - stiskněte pravé tlačítko myši na kameře a zvolte Setup pro vstup do nastavení kamery Povolte v IE spuštění doplňku tvsl. V záložce Systém změňte jazyk (Language) na Česky, stiskněte Apply. Dále nastavte aktuální datum a čas a stiskněte Provést. Tovární nastavení kamery: stiskněte tlačítko Faktory Reset (po resetu kamery se změní IP adresa na ).

2 V záložce Video nastavte : Vstupní formát: Composite PAL Rozlišení: 720x576 Input deinterlace: VYP Bitrate: 3000 Interval snímků: 250 H264: High profil Záložka Zvuk: Pouze pro kamery VC58S-IP a VC58M-IP, nastavení vstupního zesílení a povolení audia Záložka Síť: Veškerá síťová nastavení dle požadavků V záložce Sériové rozhraní nastavte: Bitrate: 9600 Data Bit: 8 Parity: žádná Stop Bit: 1 PTZ Type: Pelco D PTZ ID: dle kamery Záložky Událost, Preset, Záznam nechat v továrním nastavení Záložka Uživatel: Zde lze změnit heslo a přidat uživatele Vnitřní MENU kamery

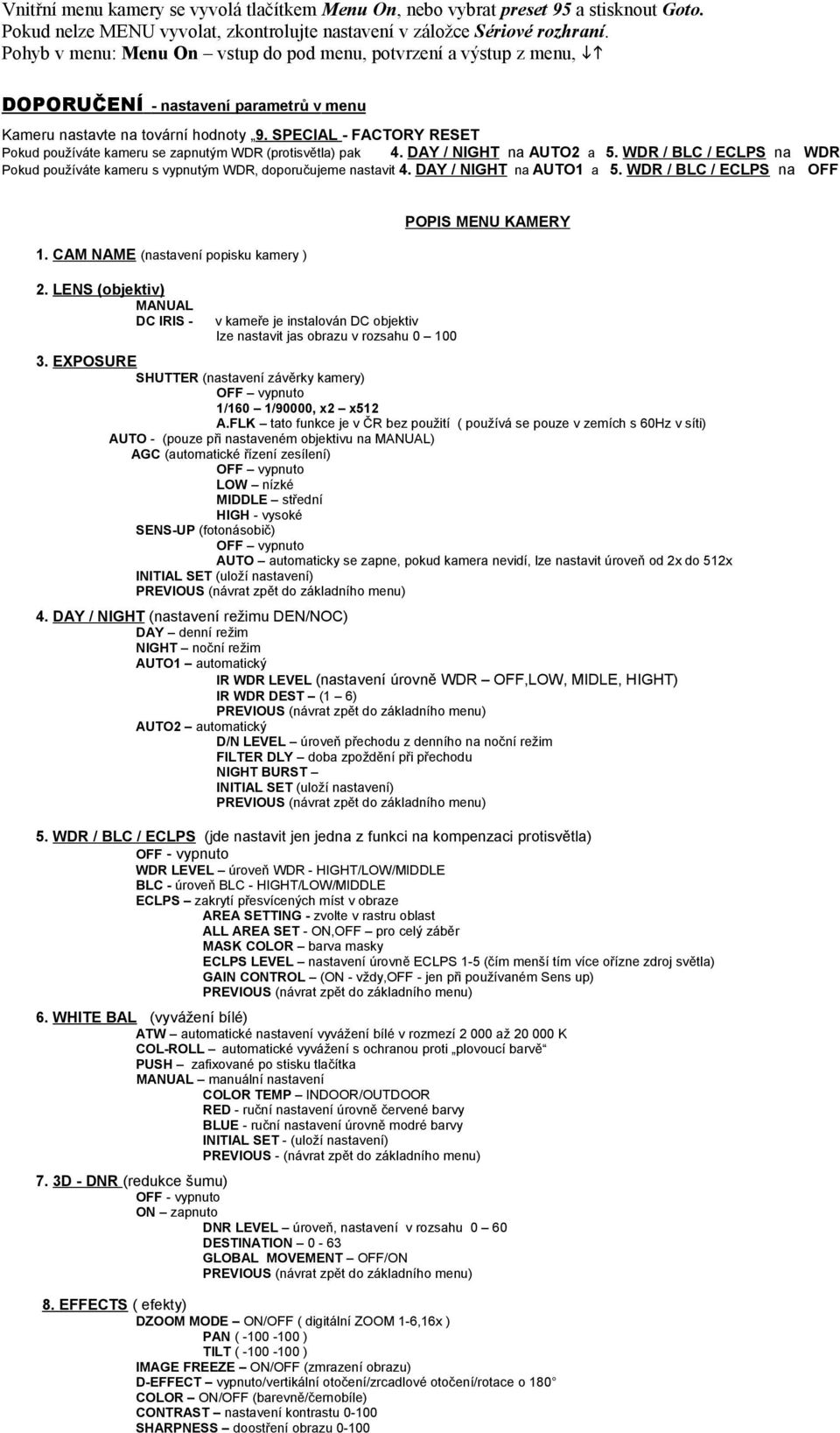

3 Vnitřní menu kamery se vyvolá tlačítkem Menu On, nebo vybrat preset 95 a stisknout Goto. Pokud nelze MENU vyvolat, zkontrolujte nastavení v záložce Sériové rozhraní. Pohyb v menu: Menu On vstup do pod menu, potvrzení a výstup z menu, DOPORUČENÍ - nastavení parametrů v menu Kameru nastavte na tovární hodnoty 9. SPECIAL - FACTORY RESET Pokud používáte kameru se zapnutým WDR (protisvětla) pak 4. DAY / NIGHT na AUTO2 a 5. WDR / BLC / ECLPS na WDR Pokud používáte kameru s vypnutým WDR, doporučujeme nastavit 4. DAY / NIGHT na AUTO1 a 5. WDR / BLC / ECLPS na OFF 1. CAM NAME (nastavení popisku kamery ) 2. LENS (objektiv) MANUAL DC IRIS - v kameře je instalován DC objektiv lze nastavit jas obrazu v rozsahu POPIS MENU KAMERY 3. EXPOSURE SHUTTER (nastavení závěrky kamery) 1/160 1/90000, x2 x512 A.FLK tato funkce je v ČR bez použití ( používá se pouze v zemích s 60Hz v síti) AUTO - (pouze při nastaveném objektivu na MANUAL) AGC (automatické řízení zesílení) LOW nízké MIDDLE střední HIGH - vysoké SENS-UP (fotonásobič) AUTO automaticky se zapne, pokud kamera nevidí, lze nastavit úroveň od 2x do 512x 4. DAY / NIGHT (nastavení režimu DEN/NOC) DAY denní režim NIGHT noční režim AUTO1 automatický IR WDR LEVEL (nastavení úrovně WDR OFF,LOW, MIDLE, HIGHT) IR WDR DEST (1 6) AUTO2 automatický D/N LEVEL úroveň přechodu z denního na noční režim FILTER DLY doba zpoždění při přechodu NIGHT BURST 5. WDR / BLC / ECLPS (jde nastavit jen jedna z funkci na kompenzaci protisvětla) OFF - vypnuto WDR LEVEL úroveň WDR - HIGHT/LOW/MIDDLE BLC - úroveň BLC - HIGHT/LOW/MIDDLE ECLPS zakrytí přesvícených míst v obraze AREA SETTING - zvolte v rastru oblast ALL AREA SET - ON,OFF pro celý záběr MASK COLOR barva masky ECLPS LEVEL nastavení úrovně ECLPS 1-5 (čím menší tím více ořízne zdroj světla) GAIN CONTROL (ON - vždy,off - jen při používaném Sens up) 6. WHITE BAL (vyvážení bílé) ATW automatické nastavení vyvážení bílé v rozmezí až K COL-ROLL automatické vyvážení s ochranou proti plovoucí barvě PUSH zafixované po stisku tlačítka MANUAL manuální nastavení COLOR TEMP INDOOR/OUTDOOR RED - ruční nastavení úrovně červené barvy BLUE - ruční nastavení úrovně modré barvy INITIAL SET - (uloží nastavení) PREVIOUS - (návrat zpět do základního menu) 7. 3D - DNR (redukce šumu) OFF - vypnuto ON zapnuto DNR LEVEL úroveň, nastavení v rozsahu 0 60 DESTINATION 0-63 GLOBAL MOVEMENT OFF/ON 8. EFFECTS ( efekty) DZOOM MODE ON/OFF ( digitální ZOOM 1-6,16x ) PAN ( ) TILT ( ) IMAGE FREEZE ON/OFF (zmrazení obrazu) D-EFFECT vypnuto/vertikální otočení/zrcadlové otočení/rotace o 180 COLOR ON/OFF (barevně/černobíle) CONTRAST nastavení kontrastu SHARPNESS doostření obrazu 0-100

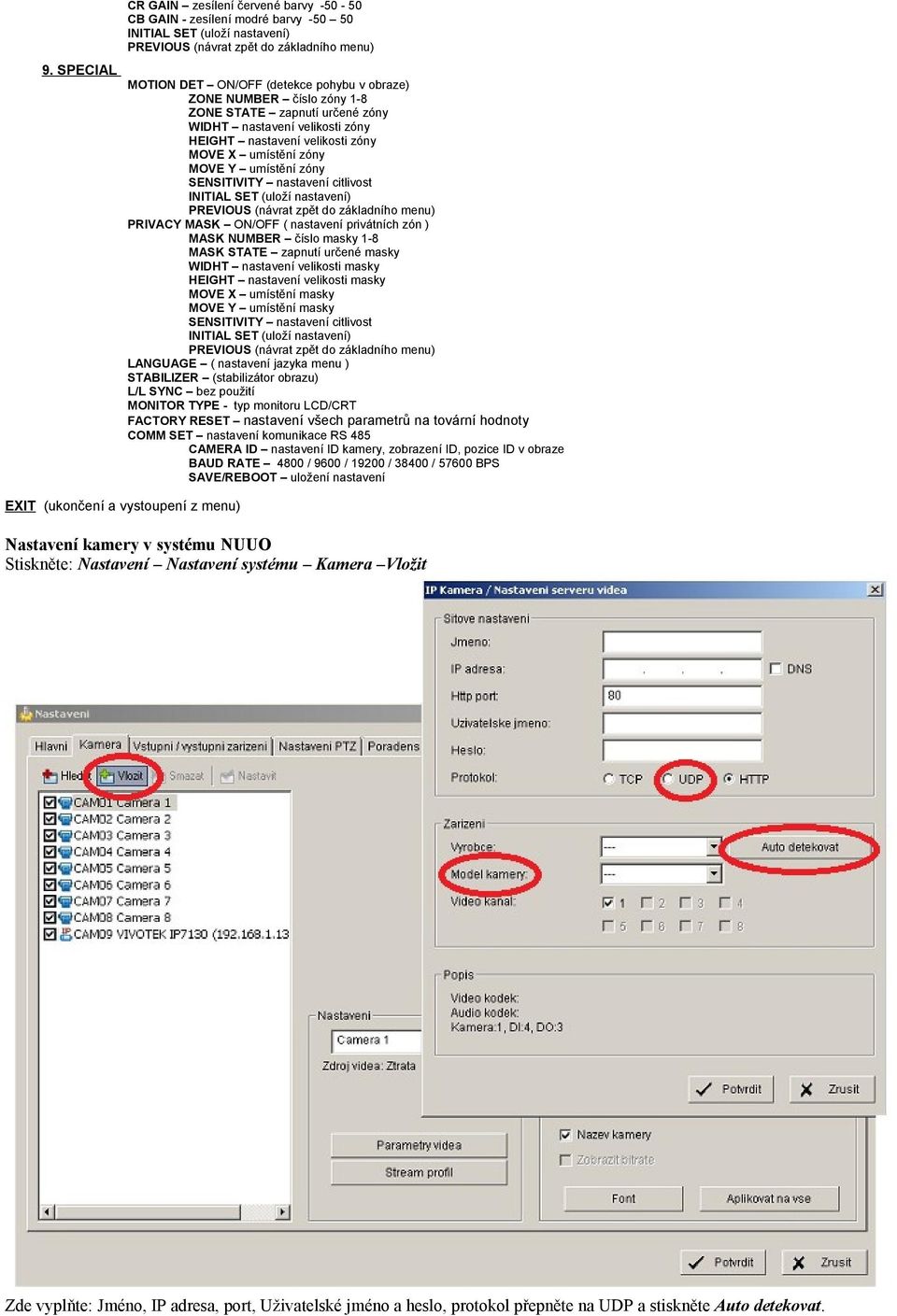

4 9. SPECIAL CR GAIN zesílení červené barvy CB GAIN - zesílení modré barvy MOTION DET ON/OFF (detekce pohybu v obraze) ZONE NUMBER číslo zóny 1-8 ZONE STATE zapnutí určené zóny WIDHT nastavení velikosti zóny HEIGHT nastavení velikosti zóny MOVE X umístění zóny MOVE Y umístění zóny SENSITIVITY nastavení citlivost PRIVACY MASK ON/OFF ( nastavení privátních zón ) MASK NUMBER číslo masky 1-8 MASK STATE zapnutí určené masky WIDHT nastavení velikosti masky HEIGHT nastavení velikosti masky MOVE X umístění masky MOVE Y umístění masky SENSITIVITY nastavení citlivost LANGUAGE ( nastavení jazyka menu ) STABILIZER (stabilizátor obrazu) L/L SYNC bez použití MONITOR TYPE - typ monitoru LCD/CRT FACTORY RESET nastavení všech parametrů na tovární hodnoty COMM SET nastavení komunikace RS 485 CAMERA ID nastavení ID kamery, zobrazení ID, pozice ID v obraze BAUD RATE 4800 / 9600 / / / BPS SAVE/REBOOT uložení nastavení EXIT (ukončení a vystoupení z menu) Nastavení kamery v systému NUUO Stiskněte: Nastavení Nastavení systému Kamera Vložit Zde vyplňte: Jméno, IP adresa, port, Uživatelské jméno a heslo, protokol přepněte na UDP a stiskněte Auto detekovat.

5 Po úspěšné detekci přepněte model kamery na TCAM-570 a stiskněte Potvrdit. Zobrazí se hlášení Neslučitelný typ zařízení. Přejete si pokračovat? stiskněte ANO. Při dalším hlášení Nemohu... stiskněte OK. Kamera by se měla zobrazit. Tímto je kamera úspěšně přidaná do systému NUUO. Pro přidání další kamery opakujte tento postup.
