Rozváděče vysokého napětí do 25 kv

Transkript

1 Rozváděče vysokého napětí do 25 kv Katalog Platnostod Vakuovátechnologie KompaktnírozváděčeXiria ModulárnírozváděčeSVS ModulárnísystémPowerXpert FMX KompaktnívypínačeW-VACi VýsuvnýsystémPowerXpert UX SystémdvoupřípojnicMMS

2 Kompaktní rozváděče Xiria Xiria: bezstarostná alternativa Xiria je název nové generace rozváděčů pro transformátorové stanice od firmy Eaton Holec. Toto zařízení se vyznačuje vysokou provozní spolehlivostí a je vhodné pro použití až do 24 kv. Rozváděč Xiria je navíc velmi kompaktní. Tyto rozváděče mohou být dodávány ve dvě, tří, čtyř nebo pětivývodovém provedení. Primární část zařízení, stejně tak jako mechanismus, je umístěna v hermeticky uzavřeném prostoru, který chrání systém před vnějšími vlivy. V programu dodávek je možný výběr ze dvou základních vývodů: Vakuový odpínač pro připojení kabelů distribuční sítě. Vakuový vypínač pro připojení silových transformátorů, nebo chráněných kabelových vývodů. Obě provedení mohou být dodána v jakékoliv požadované kombinaci a pořadí. Xiria je mimořádně promyšlený a moderní systém. Při jeho vývoji bylo vědomě zvoleno chránění pomocí vypínače v kombinaci s elektronickým relé. Tím se nabízí moderní, bezpečná a flexibilní alternativa, která nahrazuje chránění pojistkami. Díky tomu je zařízení Xiria navíc velmi snadno použitelné v automatizované distribuční síti. Výše uvedené specifické vlastnosti vytvářejí ze zařízení Xiria snadno použitelný systém, který lze optimálně přizpůsobit měnícím se požadavkům a podmínkám v distribuci elektřiny dnes i v budoucnosti. Čistý a šetrný k životnímu prostředí Pro konstrukci zařízení Xiria jsou použity výlučně ekologické materiály: čistý vzduch jako izolace a vakuum jako spínací medium. Zařízení lze na konci jeho životnosti snadno demontovat, protože použité materiály jsou rozpoznatelné a mohou být opět použity. To usnadňuje recyklaci a zamezuje zbytečným výdajům, jako daň na ochranu životního prostředí při vyřazení zařízení z provozu. Provoz bez údržby Všechny primární části a mechanismy jsou v zařízení Xiria umístěny v hermeticky uzavřeném prostoru. Tím je vyloučen jakýkoliv účinek vnějších vlivů, například prachu, vlhka apod. na bezchybný provoz zařízení. Spínací mechanismus je sestaven z minimálního počtu součástek a je specificky zaměřen na vypínání po delší době nečinnosti tak, jak se to běžně děje v praxi. V mechanismech navíc nejsou použita žádná maziva, což jen přispívá provozní spolehlivosti. Díky tomu, že provoz zařízení Xiria nevyžaduje údržbu, je možná značná úspora výdajů na tyto práce, aniž by došlo ke snížení provozní spolehlivosti vaší distribuční sítě. A to je při dnešním liberalizovaném trhu energie příjemná perspektiva. Bezpečnost je součástí systému Během spínání a prací na kabelech je životně důležité mít jednoznačné údaje o stavu zařízení. Xiria je opatřena odpojením kabelu od přípojnic, které je viditelné prostřednictvím kontrolních okének v ovládacím panelu. Součástí zařízení je viditelné integrované uzemnění v kombinaci s odpínačem, nebo výkonovým vypínačem. Zařízení Xiria je opatřeno úplně uzavřenou kovovou skříní a jednofázovou izolací všech primárních částí. Tím je nebezpečí vzniku vnitřní poruchy zredukováno na absolutní minimum. Kovová skříň rozváděče je odolná proti vnitřnímu oblouku, což poskytuje zvýšenou ochranu pro obsluhující personál. A Optická kontrola pozice: odpínače / vypínače (A), odpojovače / uzemňovače (B) B 2

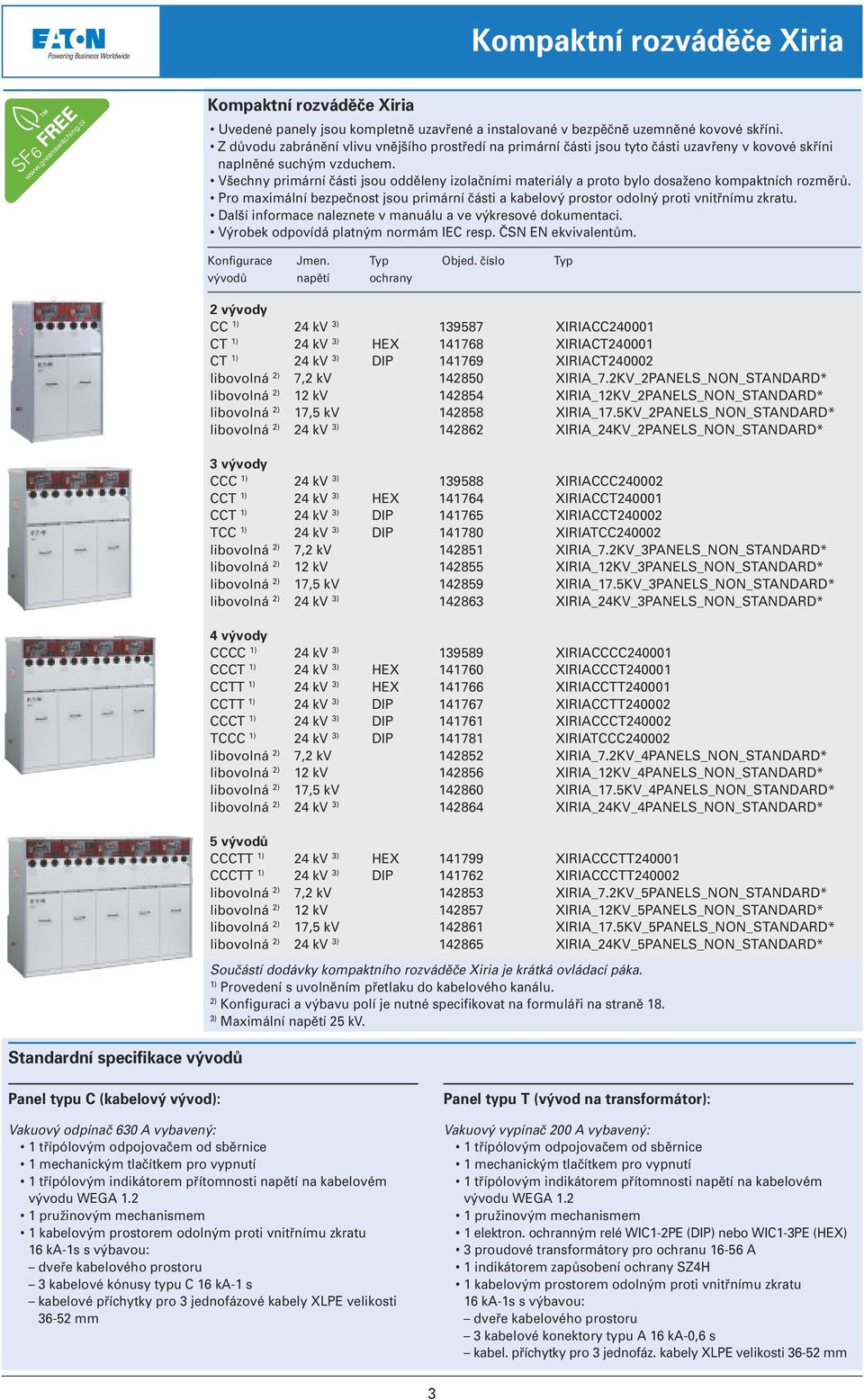

3 Kompaktní rozváděče Xiria Kompaktní rozváděče Xiria Uvedené panely jsou kompletně uzavřené a instalované v bezpěčně uzemněné kovové skříni. Z důvodu zabránění vlivu vnějšího prostředí na primární části jsou tyto části uzavřeny v kovové skříni naplněné suchým vzduchem. Všechny primární části jsou odděleny izolačními materiály a proto bylo dosaženo kompaktních rozměrů. Pro maximální bezpečnost jsou primární části a kabelový prostor odolný proti vnitřnímu zkratu. Další informace naleznete v manuálu a ve výkresové dokumentaci. Výrobek odpovídá platným normám IEC resp. ČSN EN ekvivalentům. Standardní specifikace vývodů Konfigurace Jmen. Typ Objed. číslo Typ vývodů napětí ochrany 2 vývody CC 1) 24 kv 3) XIRIACC CT 1) 24 kv 3) HEX XIRIACT CT 1) 24 kv 3) DIP XIRIACT libovolná 2) 7,2 kv XIRIA_7.2KV_2PANELS_NON_STANDARD* libovolná 2) 12 kv XIRIA_12KV_2PANELS_NON_STANDARD* libovolná 2) 17,5 kv XIRIA_17.5KV_2PANELS_NON_STANDARD* libovolná 2) 24 kv 3) XIRIA_24KV_2PANELS_NON_STANDARD* 3 vývody CCC 1) 24 kv 3) XIRIACCC CCT 1) 24 kv 3) HEX XIRIACCT CCT 1) 24 kv 3) DIP XIRIACCT TCC 1) 24 kv 3) DIP XIRIATCC libovolná 2) 7,2 kv XIRIA_7.2KV_3PANELS_NON_STANDARD* libovolná 2) 12 kv XIRIA_12KV_3PANELS_NON_STANDARD* libovolná 2) 17,5 kv XIRIA_17.5KV_3PANELS_NON_STANDARD* libovolná 2) 24 kv 3) XIRIA_24KV_3PANELS_NON_STANDARD* 4 vývody CCCC 1) 24 kv 3) XIRIACCCC CCCT 1) 24 kv 3) HEX XIRIACCCT CCTT 1) 24 kv 3) HEX XIRIACCTT CCTT 1) 24 kv 3) DIP XIRIACCTT CCCT 1) 24 kv 3) DIP XIRIACCCT TCCC 1) 24 kv 3) DIP XIRIATCCC libovolná 2) 7,2 kv XIRIA_7.2KV_4PANELS_NON_STANDARD* libovolná 2) 12 kv XIRIA_12KV_4PANELS_NON_STANDARD* libovolná 2) 17,5 kv XIRIA_17.5KV_4PANELS_NON_STANDARD* libovolná 2) 24 kv 3) XIRIA_24KV_4PANELS_NON_STANDARD* 5 vývodů CCCTT 1) 24 kv 3) HEX XIRIACCCTT CCCTT 1) 24 kv 3) DIP XIRIACCCTT libovolná 2) 7,2 kv XIRIA_7.2KV_5PANELS_NON_STANDARD* libovolná 2) 12 kv XIRIA_12KV_5PANELS_NON_STANDARD* libovolná 2) 17,5 kv XIRIA_17.5KV_5PANELS_NON_STANDARD* libovolná 2) 24 kv 3) XIRIA_24KV_5PANELS_NON_STANDARD* Součástí dodávky kompaktního rozváděče Xiria je krátká ovládací páka. 1) Provedení s uvolněním přetlaku do kabelového kanálu. 2) Konfiguraci a výbavu polí je nutné specifikovat na formuláři na straně 18. 3) Maximální napětí 25 kv. Panel typu C (kabelový vývod): Vakuový odpínač 630 A vybavený: 1 třípólovým odpojovačem od sběrnice 1 mechanickým tlačítkem pro vypnutí 1 třípólovým indikátorem přítomnosti napětí na kabelovém vývodu WEGA pružinovým mechanismem 1 kabelovým prostorem odolným proti vnitřnímu zkratu 16 ka-1s s výbavou: dveře kabelového prostoru 3 kabelové kónusy typu C 16 ka-1 s kabelové příchytky pro 3 jednofázové kabely XLPE velikosti mm Panel typu T (vývod na transformátor): Vakuový vypínač 200 A vybavený: 1 třípólovým odpojovačem od sběrnice 1 mechanickým tlačítkem pro vypnutí 1 třípólovým indikátorem přítomnosti napětí na kabelovém vývodu WEGA pružinovým mechanismem 1 elektron. ochranným relé WIC1-2PE (DIP) nebo WIC1-3PE (HEX) 3 proudové transformátory pro ochranu A 1 indikátorem zapůsobení ochrany SZ4H 1 kabelovým prostorem odolným proti vnitřnímu zkratu 16 ka-1s s výbavou: dveře kabelového prostoru 3 kabelové konektory typu A 16 ka-0,6 s kabel. příchytky pro 3 jednofáz. kabely XLPE velikosti mm 3

4 Kompaktní rozváděče Xiria Technické údaje: Všeobecné: Jmenovité napětí kv 3,6 7, ,5 24 1) Jmenovité impulzní napětí kv / Jmenovité výdržné napětí kv Jmenovitá frekvence Hz 50/60 50/60 50/60 50/60 50/60 Odolnost proti vnitřnímu oblouku ka-s Systém přípojnic: Jmenovitý proud A Jmenovitý krátkodobý výdržný proud ka-s Jmenovitý dynamický výdržný proud ka Výkonový vypínač: Jmenovitý proud A 200/ / / / /500 Jmenovitý vypínací proud ka Jmenovitý zkratový zapínací proud ka Jmenovitý krátkodobý proud ka-s Odpínač: Jmenovitý proud A Jmenovitý vypínací proud (cosv=0,7) A Jmenovitý zkratový zapínací proud ka Jmenovitý krátkodobý proud ka-s ) Maximální napětí 25 kv. Normy: Systém Xiria je v souladu s následujícími normami: ČSN EN , ČSN EN , ČSN EN , ČSN EN , ČSN EN , ČSN EN 60529, ČSN EN , IEC , ČSN EN Rozměry 1305 mm 760 mm verze: 2 vývody, hmotnost: 350 kg 1110 mm 430 kg 1460 mm 550 kg 1810 mm 660 kg 600 mm 4

5 Kompaktní rozváděče Xiria Výkresová dokumentace Minimální vzdálenosti pro instalaci Výfuk do kabel. kanálu Montážní otvory Půdorys Výfuk horkých plynů do zadní části Výfuk do kabel. kanálu Vypínač 200 A Kónus typu A Úhlový konektor Kabel 3x /95 mm 2 včetně proudových transformátorů Hmotnost Standardní Na podstavci Vypínač 500 A Kónus typu C Šroubovací T-konektor Maximální moment 70 Nm Odpínač 630 A Kónus typu C T konektor Maximální moment 70 Nm Primární kabely Kabel 3x mm 2 včetně proudových transformátorů Kabel 3x mm 2 Plán prostorového uspořádání Univerzální pro 3 panely Volitelný podstavec Poznámka: Výkresová dokumentace pro ostatní provedení je k dispozici na vyžádání. 5

6 Kompaktní rozváděče Xiria Pole měření Popis Typ Objed. číslo Pole měření - bez výbavy Primární připojení kabely zespodu Jmenovité napětí 24 kv Maximální proud 630 A Pole měření s nn nadstavbou Eimers-with LV Pole měření bez nn nadstavby Eimers-without LV Propojovací sada Sada pro instalaci měřicích transformátorů KPB Intra Pro 3 napěťové a 2 proudové měřicí transformátory Eimers-KPB Intra conn.set 3VT-2CT Pro 3 napěťové a 3 proudové měřicí transformátory Eimers-KPB Intra conn.set 3VT-3CT Propojovací vn kabely Vhodné pro propojení Xirie a pole měření Sada obsahující 3 ks vn propojovacích kabelů včetně koncovek do 200 A, přímý konektor - úhlový konektor typu A Eimers Cable set Xiria 250 A do 630 A, přímý konektor - T konektor pro kónus C Eimers Cable set Xiria 630 A Poznámka: Při objednávce pole měření je nutné objednat pole měření, propojovací sadu a měřicí transformátory. V případě objednávky kompletní sady budou měřicí transformátory odborně instalovány do pole měření. Dodávka kompletního pole měření obsahuje i nutné certifikáty. Objednací údaje pro měřicí transformátory na vyžádání dle konkrétní specifikace. Standardní příslušenství Xiria Popis Typ Objed. číslo Ovládací páka 135 mm XIRIAOPThandleshort Standardní ovládací páka Délka páky 135 mm (Standardně dodáván 1 ks se Xirií) Ovládací páka 500 mm XIRIAOPThandlelong Prodloužená ovládací páka Délka páky 500 mm Držák dokumentace XIRIAOPTdocholder Pro ukládání dokumentů Instalace na bok Xirie Blokáda nůžkového typu XIRIAOPTscissor Slouží k blokování ovládacího otvoru Xirie Blokuje zapnutí kabelového vývodu a manipulaci s odpojovačem/uzemňovačem Použití ve spojení s visacím zámkem 6

7 Kompaktní rozváděče Xiria Standardní příslušenství Xiria Popis Typ Objed. číslo Visací zámek XIRIAOPTpadlock Součástí jsou 2 klíče Slouží pro - zajištění nůžkové blokády - uzamčení uzemněné polohy - uzamčení vypínacího tlačítka Propojovací kabel WIC1-PC3 Xiria acc-e Slouží pro připojení PC k ochraně typu WIC1 Připojení k PC přes rozhraní USB Nastavení ochran typu WIC1-1PE a WIB1-2PE Kontrola nastavení ochran WIC1-2PE a WIC1-3PE Čtení diagnostických údajů z ochran WIC1 Tester WIC1-TU XIRIAOPTWIC1TUtester Možnost testování funkčnosti ochran typu WIC1 Tester ORION 3.0 XIRIAOPTorion Kontrola přítomnosti napětí na kabelovém vývodu Porovnávání fází při instalaci (sfázování jednotlivých vývodů) Test správného zapojení obvodu indikátoru Tester funkčnosti WEGA XIRIAOPTWEGAFUTEST Kontrola funkčnosti indikátoru přítomnosti napětí WEGA Indikátor přítomnosti napětí WEGA Indikace přítomnosti napětí na LCD displeji Integrovaný tester zobrazovače Typ WEGA 2.2 obsahuje pomocné kontakty a podsvícený displej (nutné pomocné napětí V AC/DC) WEGA 1.2 pro 6-7,2 kv Xiria acc-e WEGA 1.2 pro kv Xiria acc-e WEGA 1.2 pro 17,5-24 kv Xiria-acc-E WEGA 2.2 pro 7,2 kv Xiria-acc-WEGA KV WEGA 2.2 pro 12 kv Xiria-acc-WEGA2.2-12KV WEGA 2.2 pro 17,5-24 kv Xiria-acc-WEGA2.2-24KV Ampérmetr typ ELEQ Měření proudu na kabelovém vývodu na fázi L2 Včetně průvlekového proudového transformátoru Vhodné jen pro pole vypínače 0-15 A Xiria acc-e A Xiria acc-e A Xiria acc-e A Xiria acc-e A Xiria acc-e A Xiria acc-e

8 Kompaktní rozváděče Xiria Standardní příslušenství Xiria Popis Typ Objed. číslo Indikátor průchodu zkratového proudu Snadná identifikace průchodu zkratového proudu Vhodné pro pole odpínače Včetně proudových transformátorů SIGMA XIRIASIGMA-SCI SIGMA s pomocnými kontakty Xiria acc-e auxco ALPHA-M Xiria acc ALPHA-M s pomocnými kontakty Xiria acc auxco Indikátor vybavení pole vypínače Indikace vypnutí zapůsobením ochrany Vhodné pro pole vypínače Typ SZ5H vybaven pomocným kontaktem Indikátor vybavení SZ4H XIRIAOPT Indikátor vybavení SZ5H s pomocným kontaktem Xiria acc - SZ5H + wiring E665246, E Kabelové úchytky pro primární kabely K mechanickému zajištění primárních kabelů v kabelovém prostoru pro jednofázový kabel XLPE mm XIRIA CABCLAMP3x pro jednofázový kabel XLPE mm XIRIA CABCLAMP3x pro třífázový kabel XLPE/PILC mm XIRIA CABCLAMP1x pro třífázový kabel XLPE/PILC mm XIRIA CABCLAMP1x montážní plech do kabelového prostoru Xiria acc Proudové transformátory pro ochranné relé WIC1 Vhodné pro montáž do pole vypínače Montáž na konektorový vývod (typy s rozsahem od 16 A) Průvlekové provedení pro montáž do kabelového prostoru (typ pro 8-28 A) Průvlekový transformátor XIRIACURTR-CABLE E Montážní plech pro průvlekový transformátor pro A konektor Xiria acc Brace CT 4G2401 A-cone Montážní plech pro průvlekový transformátor pro kónus C Xiria acc Brace CT 4G2401 C-cone pro A konektor, A XIRIACURTR-ACONE pro A konektor, A XIRIACURTR-ACONE pro A konektor, A XIRIACURTR-ACONE pro kónus C, A XIRIACURTR-CCONE pro kónus C, A XIRIACURTR-CCONE pro kónus C, A XIRIACURTR-CCONE pro kónus C, A XIRIACURTR-CCONE Dveře kabelového prostoru Zkratová odolnost dveří 16kA-1s Hloubka kabelového prostoru +20 mm XIRIA-IAC16doorplus20mm Hloubka kabelového prostoru +100 mm Xiria acc - Cable door +100mm 16kA-1s arc resistant Podstavce pro 2 vývodovou Xirii, výšky 250 mm XIRIAOPTplinth pro 3 vývodovou Xirii, výšky 250 mm XIRIAOPTplinth pro 4 vývodovou Xirii, výšky 250 mm XIRIAOPTplinth pro 5 vývodovou Xirii, výšky 250 mm XIRIAOPTplinth pro 2 vývodovou Xirii a pole měření, výšky 300 mm Eimers plinth for Xiria 2 panel pro 3 vývodovou Xirii a pole měření, výšky 300 mm Eimers plinth for Xiria 3 panel pro 4 vývodovou Xirii a pole měření, výšky 300 mm Eimers plinth for Xiria 4 panel pro 5 vývodovou Xirii a pole měření, výšky 300 mm Eimers plinth for Xiria 5 panel

9 Skříňové rozváděče Skříňové rozváděče pro vysoké napětí Jmen. napětí Jmen. proudy Typ Objed. číslo Modulární rozváděčový systém SVS do 24 kv 1) do 800 A SVS Pro objednávku samostat. příslušenství SVS08 acc do 24 kv 1) do 1250 A SVS Pro objednávku samostat. příslušenství SVS12 acc Popis systému SVS str Flexibilní rozváděčový systém Power Xpert FMX do 24 kv 1) do 2000 A FMX Pro objednávku samostat. příslušenství FMX acc Popis systému FMX str Vakuový kompaktní vypínač W-VACi do 24 kv 1) (17,5 kv) do 2500 A (4000 A) W-VACi Pro objednávku samostat. příslušenství W-VACi acc Popis systému W-VACi str. 14 Rozváděčový systém metal-clad Power Xpert UX Výsuvné provedení spínacích prvků do 24 kv 1) (17,5 kv) do 2500 A (4000 A) Unitole UX Pro objednávku samostat. příslušenství Unitole UX acc Popis systému Power Xpert UX str. 15 Rozváděčový systém se dvěmi systémy přípojnic MMS do 24 kv 1) (17,5 kv) do 2000 A (3150 A) MMS Pro objednávku samostat. příslušenství MMS acc Popis systému MMS str ) Maximální napětí 25 kv. 9

10 Modulární rozváděče SVS Modulární rozváděč SVS Systém SVS Eaton je plně zapouzdřený skříňový VN rozváděč s epoxidovou izolací, vyzbrojený vakuovými vypínači nebo odpínači. Systém SVS je kompaktní modulární systém vyvinutý pro vysokonapěťové aplikace do a včetně 24 kv jmenovitého napětí. Flexibilní, unifikovanou konstrukci skříní zajišťuje sestava z modulárních prvků, tj. výkonový vypínač, odpínač, pojistkový odpínač, pole měření, přípojnice a připojovací místa kabelů. Systém je vhodný pro spínací a rozvodná zařízení užívaná v elektrických rozvodných sítích i pro různé průmyslové aplikace. Odpojovač Všechny skříně s funkcí spínání jsou vybaveny odpojovačem, který se skládá ze vzájemně propojených kolíků kontaktů s pohybem ve svislé rovině. Odpojovač je mechanicky blokován, proto s ním lze manipulovat pouze pokud je odpínač, nebo vypínač v poloze vypnuto. Odpojovač má dvě polohy: Pracovní poloha V této poloze je odpojovač připojen k systému přípojnic a propojení přípojnic s vývodním/přívodním kabelem lze realizovat zapnutím vypínače, nebo odpínače. Uzemněná poloha V této poloze je odpojovač připojen k hlavnímu zemnícímu vodiči. Odpojovač v uzemněné poloze navíc představuje bezpečnou uzemněnou bariéru mezi místem připojení kabelu a systémem přípojnic. Systém přípojnic Elektrické spojení dvou skříní je provedeno třemi jednofázovými přípojnicovými jednotkami, které se skládají z trubkových vodičů plně zapouzdřených v epoxidové izolaci. Uvnitř vodičů se nacházejí spony, které navzájem stahují přípojnice různých skříní dohromady. Díky elastičnosti spon zůstává pevnost spojení stejná při všech proudových zátěžích. V místech spojení zajišťují spolehlivou izolaci vodivých částí pryžové těsnící manžety. Rozšíření stávajícího rozváděče a/nebo přidávání dalších skříní je snadné. Připojovací kónus (pro připojení kabelu) Vakuový odpínač a vypínač Vakuová zhášedla tvoří jádro VN rozváděčů Eaton Holec. Vakuová zhášedla jsou pro dosažení vysokého stupně ochrany před vnějšími vlivy zcela zalita v epoxidové pryskyřici. Klíčovou odborností společnosti Eaton je proces přímého lití. Vakuová zhášedla se skládají z keramického válcového pouzdra a pevného a pohyblivého kontaktu. Pohyb kontaktu ve vakuu je zajištěn pomocí vlnovce. Ochranný štít obklopující kontakty zabraňují usazování kovových výparů, které vznikají při přerušení oblouku na izolátory. Tyto štíty také zajišťují správné rozložení potenciálu na povrchu izolátoru. 10

11 Modulární rozváděče SVS Provedení skříní SVS/08 - přehled Vypínač Odpínač 12 kv 24 kv 1 Pojistkový odpínač 1 1 A 2 1 B 2 1 Skříň s vypínačem. 1 Skříň s odpínačem. A + B Volitelný horní vstup kabelů. Volitelný horní vstup kabelů. 1 2 Pole měření Transformátory napětí na straně kabelu Skříň měření napětí na přípojnicích 1 2 Skříň dělení přípojnic Odpínač nebo vypínač Držák pojistek. Připojovací místo kabelů. Skříň přímého připojení na přípojnice Samostatná skříň s vypínačem nebo odpínačem 1 1 Transformátory napětí. 1 Pro skříně vypínače 2 Transformátory proudu. a odpínače. Technické údaje: SVS/08 SVS/12 Jmenovité napětí: U r kv ) ) Rázové zkušební napětí U p kv Střídavé zkušební napětí U d kv Jmenovitá frekvence f r Hz 50/60 50/60 50/60 50/60 Systém přípojnic: Jmenovitý proud I r A Jmenovitý krátkodobý zkratový proud 1) I k ka/s 20/3 20/3 25/1,5 25/1,5 Jmenovitý vrcholový výdržný proud I p ka Vypínač: Jmenovitý proud I r A / /1250 Jmenovitý vypínací proud I sc ka Jmenovitý zkratový zapínací proud I ma ka Jmenovitý krátkodobý výdržný zkratový proud 1) I k ka/s 16/1-20/3 16/1-20/3 16/1-25/1,5 16/1-25/1,5 Odpínač: Jmenovitý proud I r / I sc A Jmenovitý zkratový zapínací proud I ma ka Jmenovitý krátkodobý výdržný zkratový proud 1) I k ka/s 16/1-20/3 16/1-20/3 16/1-20/3 16/1-20/3 Odpínač s pojistkou: Jmenovitý proud 2) I r A 57/ / ) V závislosti na typu použitého vakuového zhášedla. 2) 57 A na 12 kv s 12 kv držáky pojistek a pojistkami 10/12 kv; 61 A na max. 17,5 kv s 24 kv držáky pojistek a pojistkami 10/12 kv; 36 A na 24 kv s 24 kv držáky pojistek a pojistkami 20/24 kv. 3) Maximální napětí 25 kv. Normy: Systém SVS splňuje požadavky mezinárodních norem a standardů: IEC , IEC 60529, IEC , IEC 60265, IEC , IEC , IEC , IEC Rozváděč SVS lze provozovat za normálních provozních podmínek tak, jak je popsáno v IEC publikace

12 Modulární systém Power Xpert FMX Power Xpert FMX chytrá inovační konstrukce nabízí ekonomické a spolehlivé řešení Typ FMX představuje rozváděčový systém společnosti Eaton vyhovující požadavkům norem IEC, s jedním systémem přípojnic a s pevnou a vzduchovou izolací, který je určen pro rozvod vysokého napětí do 24 kv. Tento systém zajišťuje spolehlivé spínání, ochranu, měření a distribuci elektrické energie. Tento systém, který se vyznačuje moderní konstrukcí, využívá nejpokročilejší technologie společnosti Eaton a je vyráběn v souladu s nejpřísnějšími normami kvality. Díky našim technikům jsou v tomto systému integrovány základní technologie značky Eaton, jako například vakuová technologie, pevná izolace a řízení elektrického pole. Tento výrobek v sobě skrývá více než sto let zkušeností s navrhováním a výrobou systémů vysokého napětí. Rozváděč typu FMX se vyznačuje spolehlivou a kompaktní systémovou konstrukcí, která využívá osvědčených postupů obsažených ve stávajícím sortimentu systémů VN společnosti Eaton. Systém je odzkoušen podle nejnovější normy ČSN EN Systém využívá pouze ekologických technologií a materiálů. Systém typu FMX je založen na vakuové technologii a pevné izolaci, a proto představuje nejnovější ekologicky šetrný, čistý rozváděč na trhu. Tento nový systém obsahuje vysoce inovační technologii, neboť má v sobě implementován elektromagnetický pohon pro ovládání vypínačů, a zavádí integrované zařízení pro zkoušení přítomnosti napětí na kabelech, které je umístěno mimo kabelový prostor. Základní provedení Systém FMX má stavebnicové provedení. Díky tomu je možná libovolná kombinace a uspořádání polí. Počet polí, která lze v jedné instalaci použít, je navíc neomezený, neboť lze snadno spojit několik oddílů. Pole v systému FMX jsou kompaktní (min. šířka 500 mm), což vede ke značným úsporám z hlediska nákladů na prostory a montážního prostoru Pole vypínačů (příklad) 1. Ochranné relé 2. Tlumič oblouku 3. Funkční schéma s tlačítky pro ovládání vypínače a přepínače 4. Přípojnice 5. Systém detekce napětí 6. Přepínač 7. Vakuové zhášecí ústrojí 8. Panel pro manuální ovládání s indikátorem polohy 9. Měřicí transformátory proudu 10. Kabelové průchodky 11. Cívka a rezistor pro ochranu proti ferorezonanci 12. Měřicí transformátory napětí 13. Prostor nízkého napětí (panel elektrického ovládání) 14. Vakuový vypínač s elektromagnetickým pohonem 15. Zařízení pro zkoušení kabelů 16. Kabelové svorky 17. Zemnicí lišta 12

13 Modulární systém Power Xpert FMX Vakuový vypínač Dvoupolohový odpojovač s uzemňovačem Přípojnicový systém Vakuové zhášecí komory Mechanický indikátor polohy Ovládané elektromagnetickým pohonem Ruční ovládání Motorické a ruční ovládání Mechanický indikátor polohy Mechanické blokování s vakuovým vypínačem Vzduchová izolace Regulace elektrického pole speciálním tvarem přípojnic Postříbřený hliník Elektromagnetický spínací mechanismus vypínače Snadné testování kabelů Variabilní kabelový prostor Vysoký počet spínacích cyklů Malý počet dílů pro vysokou spolehlivost Integrovaný systém pro testování kabelů bez nutnosti přístupu do kabelového prostoru Otevření dveří jen v uzemněné poloze Připojení paralelních kabelů Prostor pro napěťové a proudové transformátory Technické údaje: Rozváděčový systém FMX 12 kv 17,5 kv 24 kv Jmenovité napětí kv ) Výdržné napětí při atmosférickém impulsu kv Střídavé výdržné napětí kv Jmenovitá frekvence Hz Třída vnitřního elektrického oblouku AFL 25 ka - 1 s AFL 25 ka - 1 s AFL 25 ka - 1 s Přípojnicový systém Jmenovitý proud A Jmenovitý krátkodobý výdržný proud ka - s Jmenovitý dynamický výdržný proud ka Vypínač - vstupní napáječ a sekční dělič Jmenovitý proud A Jmenovitý zkratový vypínací proud ka Jmenovitý zkratový zapínací proud ka Jmenovitý krátkodobý výdržný proud ka - s Vypínač - výstupní napáječ Jmenovitý proud A Jmenovitý zkratový vypínací proud ka Jmenovitý zkratový zapínací proud ka Jmenovitý krátkodobý výdržný proud ka - s ) Maximální napětí 25 kv. Normy: Systém FMX splňuje požadavky těchto mezinárodních norem: IEC , IEC , IEC , IEC , IEC , IEC , IEC 60529, IEC 61850, IEC

14 Vypínače W-VACi Vysokonapěťový vypínač W-VACi Nová řada W-VACi rozšiřuje řadu kompaktních vakuových vypínačů pro oblast vysokého napětí. Vypínače jsou testovány v souladu s odpovídajícími normami IEC resp. ekvivalenty ČSN EN a jsou určeny pro jmenovitá napětí 12 kv, 17,5 kv a 24 kv a lze je nasadit v sítích 50 Hz i 60 Hz. Tyto výrobky rozšiřují a doplňují komplexní základnu výrobků Eaton a jsou určeny především pro aplikace v průmyslovém odvětví a infrastruktuře. Stavební bloky W-VACi Vypínače W-VACi jsou složeny ze třech stavebních bloků: vakuová zhášedla, epoxidové pryskyřice sloužící k zapouzdření a izolaci primárních části a ovládacího mechanismu. Každý stavební blok je výsledkem dlouholetého vývoje a poskytuje řadu výhod pro konstrukční celek. Výsledkem je vypínač, který se vyznačuje svoji spolehlivostí, bezpečností a výkonem. + Vakuová zhášedla Vysoká elektrická životnost Bezúdržbové Zapouzdřené Zapouzdření v epoxidové pryskyřici Vysoký výkon Odolné Kompaktní Velká mechanická pevnost Ovládací mechanismus Dlouhá životnost a spolehlivost Bezúdržbový Snadno ovladatelný Modulární konstrukce pro všechny velikosti Vypínač W-VACi Složený z jednotlivých částí Vysoký výkon Bezpečné a spolehlivé Efektivní Vypínače W-VACi jsou k dispozici na celém světě a to ve výsuvném nebo pevném provedení a tvoří základní stavební blok nového rozváděčového systému Power Xpert UX. W-VACi mohou být tak aplikovány samostatně dle potřeb zákazníka. Výrobková řada W-VACi je doplněna rozsáhlým příslušenstvím pro zajištění maximální bezpečnosti a snadné použití. Eaton navíc poskytuje zákaznickou podporu a servis na tyto výrobky, který je dostupný ve všech oblastech světa. Technické údaje: Vypínače W-VACi 12 kv 17,5 kv 24 kv Jmenovité napětí U r kv ) Jmenovitá frekvence f r Hz 50 / / / 60 Jmenovitý proud I r A 630 / 800 / 1250 / 1600 / 2000 / 2500 / 3150 / )2)3) 800 / 1250 / 1600 / 2000 / )3) Jmenovitý krátkodobý výdržný proud I k ka rms 25 / 26,3 4) / 31,5 / 40 / 50 2)3) 25 / 31,5 / 40 / 50 2)3) 20 / 25 2)3) Doba trvání zkratu t k s Jmenovité ovládací napětí V V DC / V AC 2) Vzdálenost mezi póly mm Vzdálenost vstupních a výstupních přip. bodů mm 205/ / ) 4000 A jen s nuceným chlazením 2) Další údaje naleznete v Produktové informaci W-VACi 3) Pro dostupnost kontaktujte obchodní zástupce Eaton 4) Testováno při 50 Hz 5) Maximální napětí 25 kv 14

15 Systém Power Xpert UX ve výsuvném provedení Výsuvný systém Power Xpert UX Systém UX je bezpečnou, spolehlivou a efektivní volbou pro rozvaděč vysokého napětí s výkonovými prvky ve výsuvném provedení! Systém je navržen, testován a certifikován nezávislou zkušebnou dle nejnovějších norem IEC resp. ekvivalentů ČSN EN s vnitřními částmi plně oddělenými kovovými přepážkami. Systém je dále vybaven nejmodernějšími vypínači W-VACi z produkce Eaton, které byly testovány nezávislou zkušebnou dle ČSN EN (IEC ). Základní vlastnosti: Klasifikace odolnosti proti vnitřní poruše AFLR poskytuje maximální bezpečnost obsluhujícímu personálu při vzniku vnitřní poruchy (zkratu) Logické a přehledné mechanické ovládání s elektrickými blokádami zrychluje ovládání Kapacitní indikace přítomnosti napětí na kabelovém výstupu Vyspělá konstrukce vakuových zhášedel zabraňuje vzniku vypálení kontaktů, produkuje méně ztrátového tepla a minimalizuje poškození kontaktních ploch což zvyšuje životnost Minimální počet spojů na primárním vedení snižuje výkonové ztráty během provozu Díky robustnosti konstrukce a minimálnímu počtu použitých dílů je životnost systému 30 let Kompaktní a flexibilní design s šířkou polí 600, 800 a 1000 mm Možnost kabelového připojení ze spodu nebo shora a přístup do kabelového prostoru zpředu nebo zezadu. Konstrukce základního pole Systém Power Xpert UX je koncipován jako modulární systém, který umožňuje libovolnou kombinaci panelů a parametrů. Dále je zde neomezený počet panelů, které mohou být součástí systému, stejně jako lze velmi snadno pospojovat několik sekcí dohromady Tlumič oblouku 2. Místo pro ovládací kabely 3. Prostor nízkého napětí 4. Přípojnice 5. Vakuový vypínač 6. Automatické ochranné žaluzie 7. Odpojovač / uzemňovač 8. Proudové transformátory 9. Napěťové transformátory 10. Kabelové připojení 11. Zemnící lišta Technické údaje: Systém 12 kv 17,5 kv 24 kv Jmenovité napětí kv 12 17,5 24 1) Špičkové výdržné napětí kv Jmenovité výdržné napětí kv Jmenovitá frekvence Hz 50/60 50/60 50/60 Přípojnicový systém Jmenovitý proud A 1250, 1600, 2000, 2500, 3150, 4000 (FC*) 1250, 2000, 2500 Jmenovitý krátkodobý výdržný proud ka - 3 s 25 / 26,3 / 31,5 / 40 / / 25 Vypínač Jmenovitý proud A 630, 1250, 2000, 2500, 3150, 4000 (FC*) 800, 1250, 2000, 2500 Jmenovitý zkratový vypínací proud ka 25 / 26,3 / 31,5 / 40 / / 2 *) FC = nucené chlazení 1) Maximální napětí 25 kv. 15

16 Systém MMS Systém MMS systém dvou přípojnic Systém s moderním designem Nový MMS se dvěma systémy přípojnic je výsledkem kombinace efektivní reakce na potřeby trhu a mnohaleté nastřádané zkušenosti firmy Eaton v oblasti elektro inženýringu. Díky použití nejmodernějších technologií je dosaženo designu, kde se kloubí maximální spolehlivost napájení s kompaktním uspořádáním rozváděče, který navíc vyžaduje minimální údržbu. Velká pozornost byla věnována bezpečnosti a ergonomickým aspektům. MMS také odpovídá náročným požadavkům na ochranu životního prostředí. Příkladem technologií šetrných k životnímu prostředí, které jsou použity v rozváděči MMS, jsou vakuová zhášedla, epoxidová pryskyřice a vzduchová izolace. Tyto vlastnosti spolu s širokou škálou typů skříní, možnosti automatizace a možné rozšiřování charakterizují tento moderně řešený systém, který je vhodný pro jakékoliv specifické použití Systém přípojnic 2. Prostor sekundárního zařízení 3. Prostor odpojovače 4. Přepážka odolná proti vnitřnímu oblouku 5. Vakuový vypínač 6. Měřicí transformátory proudu 7. Kabelový prostor 8. Pohon odpojovače a uzemňovače 9. Vnitřní uzemňovač 10. Samonosný rám rozváděče Rozváděč šitý na míru Každá aplikace systému tohoto druhu je unikátní, proto nabízí Eaton velký počet různých typů skříní a verzí jednotlivých polí. Díky velkému počtu používaných ochran a řídících jednotek můžeme provedení rozváděče přizpůsobit Vašim specifickým požadavkům. Množství různých provedení MMS zaručuje, že toto zařízení může být použito prakticky ve všech případech výstavby nových rozvoden a rekonstrukcí stávajících zařízení. Konstrukce rozváděče počítá s možností dalšího rozšiřování, připojení dalších polí sekce jak zprava, tak zleva je možné provést během provozu rozváděče. 16

17 Systém MMS Přehled jednotlivých skříní Pole kabelového vývodu. Pole příčné spojky přípojnic. Pole podélné spojky přípojnic. Pole přímého připojení na horní přípojnice. Pole přímého připojení na spodní přípojnice. Pole podélné spojky horních přípojnic pro vnější propojení sekce A. Pole podélné spojky horních přípojnic pro vnější propojení sekce B. Pole podélné spojky spodních přípojnic pro vnější propojení sekce A. Pole podélné spojky spodních přípojnic pro vnější propojení sekce B. Příklady provedení skříní Pole kabelového vývodu 3150 A s univerzálním připojením pro přípojnice. Pole podélné spojky přípojnic 2000 A. Technické údaje: Jmenovité napětí 12 kv 17,5 kv 24 kv 1) Systém Impulsní výdržné napětí kv Střídavé výdržné napětí (1 minuta) kv Jmenovitá frekvence Hz Stupeň krytí IP 3XD 1) 3XD 1) 3XD 1) Odolnost proti vnitř. oblouku 0,5 s (opce 1 s) ka 31,5 31,5 25 Přípojnice Jmenovitý proud A 2000/ / Jmenovitý krátkodobý výdržný proud ka - s 31,5-3 31, Jmenovitý maximální výdržný proud ka Vypínač Jmenovitý proud A Jmenovitý krátkodobý výdržný proud ka - s 31,5-3 31, Jmenovitý vypínací proud ka 31,5 31,5 25 Stejnosměrná složka % Jmenovitý zapínací zkratový proud ka ) Maximální napětí 25 kv. 17

18 Xiria - objednávkový formulář Xiria - objednávka nestandardních typů dle IEC Informace Název projektu Název firmy Adresa firmy Kontaktní osoba Telefon / mobil Předpokládané datum realizace Počet panelů Jmenovité napětí U r Pracovní napětí Krátkodobý výdržný proud kv 17,5 kv 12 kv 7,2 kv 3,6 kv kv 16 ka - 1 s 16 ka - 3 s 20 ka - 1 s (je pro U r 12 kv) 20 ka - 3 s (je pro U r 12 kv) Průměrná teplota okolí 35 C (max. 40 C) 40 C (max. 45 C) 45 C (max. 50 C) 50 C (max. 55 C) Typ sítě Uzemněná Izolovaná Uzemněná přes cívku Frekvence sítě 50 Hz 60 Hz Výfuk horkých plynů Do kabelového kanálu Do zadní části Do kabelového kanálu a zadní části Zadní tlumící kanál (výfuk ochlazených plynů nahoru) Podstavec Bez podstavce 250 mm 500 mm Zkratová odolnost kabelového prostoru Žádná 16 ka - 1 s 20 ka - 1 s (je pro U r 12 kv) Krycí plech do kabelového prostoru (oddělení kabelového prostoru od kabelového kanálu) NE ANO Poznámky: 18

19 Xiria - objednávkový formulář Q Panel 1 Odpínač Vypínač 630 A (při 35 C) 200 A (při 35 C) 500 A (při 35 C) kónus C kónus A (jen pro 200 A) kónus C Indikátor přítomnosti napětí na kabelech WEGA 1.2 WEGA 2.2 s pom. kontaktem Hloubka dveří standardní + 20 mm mm Indikátor průchodu zkratového proudu Ochranné relé Typ žádný WIC1-1PE (nastav. PC) Alpha M WIC1-2PE (nastav. DIP) Sigma WIC1-3PE (nastav. HEX) Alpha M s pom. kont. Sigma s pom. kont. WIB1-2PE (nastav. DIP) Proudový rozsah ochrany 8 28 A A A A A (jen pro 500A) Indikace vybavení ochrany NE SZ4H (bez pom. kont.) SZ5H (s pom. kont.) Uchycení kabelů XLPE 3x mm XLPE 3x mm XLPE 1x mm XLPE 1x mm PILC 1x mm PILC 1x mm Vzdálená signalizace a ovládání Dálková signalizace Dálkové vypnutí Dálkové ovládání 24 VDC VAC/ VDC VAC/36 72 VDC Q Panel 2 Odpínač Vypínač 630 A (při 35 C) 200 A (při 35 C) 500 A (při 35 C) kónus C kónus A (jen pro 200 A) kónus C Indikátor přítomnosti napětí na kabelech WEGA 1.2 WEGA 2.2 s pom. kontaktem Hloubka dveří standardní + 20 mm mm Indikátor průchodu zkratového proudu Ochranné relé Typ žádný WIC1-1PE (nastav. PC) Alpha M WIC1-2PE (nastav. DIP) Sigma WIC1-3PE (nastav. HEX) Alpha M s pom. kont. Sigma s pom. kont. WIB1-2PE (nastav. DIP) Proudový rozsah ochrany 8 28 A A A A A (jen pro 500A) Indikace vybavení ochrany NE SZ4H (bez pom. kont.) SZ5H (s pom. kont.) Uchycení kabelů XLPE 3x mm XLPE 3x mm XLPE 1x mm XLPE 1x mm PILC 1x mm PILC 1x mm Vzdálená signalizace a ovládání Dálková signalizace Dálkové vypnutí Dálkové ovládání 24 VDC VAC/ VDC VAC/36 72 VDC Q Panel 3 Odpínač Vypínač 630 A (při 35 C) 200 A (při 35 C) 500 A (při 35 C) kónus C kónus A (jen pro 200 A) kónus C Indikátor přítomnosti napětí na kabelech WEGA 1.2 WEGA 2.2 s pom. kontaktem Hloubka dveří standardní + 20 mm mm Indikátor průchodu zkratového proudu Ochranné relé Typ žádný WIC1-1PE (nastav. PC) Alpha M WIC1-2PE (nastav. DIP) Sigma WIC1-3PE (nastav. HEX) Alpha M s pom. kont. Sigma s pom. kont. WIB1-2PE (nastav. DIP) Proudový rozsah ochrany 8 28 A A A A A (jen pro 500A) Indikace vybavení ochrany NE SZ4H (bez pom. kont.) SZ5H (s pom. kont.) Uchycení kabelů XLPE 3x mm XLPE 3x mm XLPE 1x mm XLPE 1x mm PILC 1x mm PILC 1x mm Vzdálená signalizace a ovládání Dálková signalizace Dálkové vypnutí Dálkové ovládání 24 VDC VAC/ VDC VAC/36 72 VDC Q Panel 4 Odpínač Vypínač 630 A (při 35 C) 200 A (při 35 C) 500 A (při 35 C) kónus C kónus A (jen pro 200 A) kónus C Indikátor přítomnosti napětí na kabelech WEGA 1.2 WEGA 2.2 s pom. kontaktem Hloubka dveří standardní + 20 mm mm Indikátor průchodu zkratového proudu Ochranné relé Typ žádný WIC1-1PE (nastav. PC) Alpha M WIC1-2PE (nastav. DIP) Sigma WIC1-3PE (nastav. HEX) Alpha M s pom. kont. Sigma s pom. kont. WIB1-2PE (nastav. DIP) Proudový rozsah ochrany 8 28 A A A A A (jen pro 500A) Indikace vybavení ochrany NE SZ4H (bez pom. kont.) SZ5H (s pom. kont.) Uchycení kabelů XLPE 3x mm XLPE 3x mm XLPE 1x mm XLPE 1x mm PILC 1x mm PILC 1x mm Vzdálená signalizace a ovládání Dálková signalizace Dálkové vypnutí Dálkové ovládání 24 VDC VAC/ VDC VAC/36 72 VDC Q Panel 5 Odpínač Vypínač 630 A (při 35 C) 200 A (při 35 C) 500 A (při 35 C) kónus C kónus A (jen pro 200 A) kónus C Indikátor přítomnosti napětí na kabelech WEGA 1.2 WEGA 2.2 s pom. kontaktem Hloubka dveří standardní + 20 mm mm Indikátor průchodu zkratového proudu Ochranné relé Typ žádný WIC1-1PE (nastav. PC) Alpha M WIC1-2PE (nastav. DIP) Sigma WIC1-3PE (nastav. HEX) Alpha M s pom. kont. Sigma s pom. kont. WIB1-2PE (nastav. DIP) Proudový rozsah ochrany 8 28 A A A A A (jen pro 500A) Indikace vybavení ochrany NE SZ4H (bez pom. kont.) SZ5H (s pom. kont.) Uchycení kabelů XLPE 3x mm XLPE 3x mm XLPE 1x mm XLPE 1x mm PILC 1x mm PILC 1x mm Vzdálená signalizace a ovládání Dálková signalizace Dálkové vypnutí Dálkové ovládání 24 VDC VAC/ VDC VAC/36 72 VDC 19
