REFERENCE 2011 OSTATNÍ INSTALACE TEPELNÝCH ČERPADEL. Rekonstrukce MŠ a přístavba ZŠ Kujavy

Transkript

1 REFERENCE 2011 OSTATNÍ INSTALACE TEPELNÝCH ČERPADEL Rekonstrukce MŠ a přístavba ZŠ Kujavy Termín realizace: ,4 mil. Kč Systém tepelných čerpadel: země-voda z hlubinných vrtů o celkové délce 480 m (4x120m) Typ tepelných čerpadel: 2xNIBE Fighter Instalovaný topný výkon v TČ: 34kW Tepelná ztráta objektu: 32 kw elektrokotle integrované v tepelných čerpadlech TALPA-RPF, s.r.o. Subdodavatel: Mateřská škola Kujavy K vytápění objektu jsou použita tepelná čerpadla NIBE Fighter , která jsou zapojena kaskádně na stávající topný systém (žebrované ocelové radiátory). Tepelná čerpadla nahradila již nevyhovující kotel na tuhá paliva. Napojovací uzel je v původní kotelně. Tepelná čerpadla NIBE Fighter slouží k vytápění objektu, včetně ohřevu 1

2 TUV. Jako bivalentní dotopový zdroj tepla slouží integrované elektrokotle 9kW s kaskádním spínáním. Teplo vyrobené tepelnými čerpadly je dopravováno do topného systému. Kotelna s tepelnými čerpadly NIBE Fighter TUV je ohřívána do zásobníku na teplou vodu NADO 500/300V1. Nahřátá teplá užitková voda dosahuje teploty 50 C. Zásobník na TUV se nachází v původní kotelně na tuhá paliva. Celý systém tepelných čerpadel je řízen svojí vlastní regulací. Spouštění jednotlivých tepelných čerpadel probíhá na základě aktuální potřeby na vytápění. Systém řízení umožňuje zjištění okamžitých fyzikálních parametrů a veličin v jednotlivých částech systému. Stávající kotelna nahrazená tepelnými čerpadly Jako primární zdroj energie slouží hlubinné vrty o celkové délce 480m. Čtyři vrty o délce 120m jsou svedeny do šachtice, kde je umístěn rozdělovač, sběrač od firmy GE-TRA, s.r.o.. Ze šachtice jsou vrty následně napojeny na tepelná čerpadla. Hlubinné vrty jsou vystrojeny polyetylénovým potrubí o dimenzi 4x32x3,0. Stvol vrtu je vyplněn cemento-bentonitovou suspenzí, pro stabilizaci potrubí ve vrtu a lepší přenos tepla. Vrtné práce prováděla firma Green Gas DPB, a.s.. 2

3 Provádění vrtných prací Odvod vrtné drtě do kontejnerů Termín realizace: Systém tepelných čerpadel: Typ tepelných čerpadel: Instalovaný topný výkon v TČ: Tepelná ztráta objektu: Rekreační, rehabilitační a školící centrum Slezská Harta ,- Kč bez DPH země-voda plošný kolektor 1500m, 5x300m 2 x IVT Greenline E 17 Plus 34 kw 33 kw elektrokotel, kotel na tuhá paliva Viadrus U26 Jedná se o vytápění objektu 2 tepelnými čerpadly. V kotelně jsou instalována dvě tepelná čerpadla NIBE Fighter , která slouží k vytápění a ohřevu teplé užitkové vody. Pro ohřev teplé vody je použit zásobník OKC 500 NTR/HP. Jako záložní zdroj je v každém tepelném čerpadle integrován elektrokotel s kaskádním sepínáním výkonu 3-69 kw. Vyrobené teplo vytápí akumulační zásobník NAD 750V4. Současně je na tento akumulační zásobník napojen kotel na tuhá paliva Viadrus U26, který slouží jako záložní zdroj tepla. Ze zásobníku teplo proudí do topného systém 3

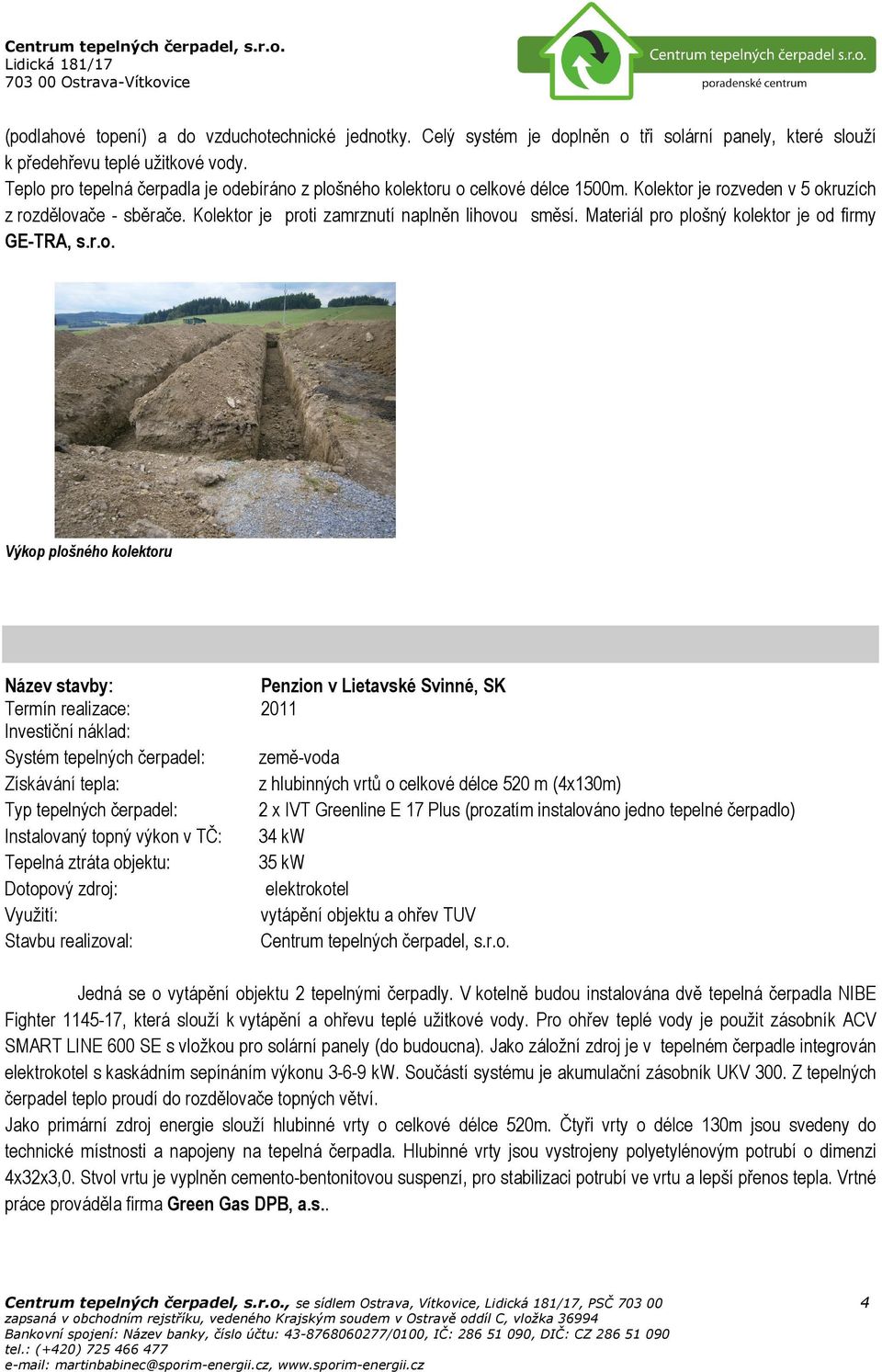

4 (podlahové topení) a do vzduchotechnické jednotky. Celý systém je doplněn o tři solární panely, které slouží k předehřevu teplé užitkové vody. Teplo pro tepelná čerpadla je odebíráno z plošného kolektoru o celkové délce 1500m. Kolektor je rozveden v 5 okruzích z rozdělovače - sběrače. Kolektor je proti zamrznutí naplněn lihovou směsí. Materiál pro plošný kolektor je od firmy GE-TRA, s.r.o. Výkop plošného kolektoru Penzion v Lietavské Svinné, SK Termín realizace: 2011 Systém tepelných čerpadel: země-voda z hlubinných vrtů o celkové délce 520 m (4x130m) Typ tepelných čerpadel: 2 x IVT Greenline E 17 Plus (prozatím instalováno jedno tepelné čerpadlo) Instalovaný topný výkon v TČ: 34 kw Tepelná ztráta objektu: 35 kw elektrokotel Jedná se o vytápění objektu 2 tepelnými čerpadly. V kotelně budou instalována dvě tepelná čerpadla NIBE Fighter , která slouží k vytápění a ohřevu teplé užitkové vody. Pro ohřev teplé vody je použit zásobník ACV SMART LINE 600 SE s vložkou pro solární panely (do budoucna). Jako záložní zdroj je v tepelném čerpadle integrován elektrokotel s kaskádním sepínáním výkonu kw. Součástí systému je akumulační zásobník UKV 300. Z tepelných čerpadel teplo proudí do rozdělovače topných větví. Jako primární zdroj energie slouží hlubinné vrty o celkové délce 520m. Čtyři vrty o délce 130m jsou svedeny do technické místnosti a napojeny na tepelná čerpadla. Hlubinné vrty jsou vystrojeny polyetylénovým potrubí o dimenzi 4x32x3,0. Stvol vrtu je vyplněn cemento-bentonitovou suspenzí, pro stabilizaci potrubí ve vrtu a lepší přenos tepla. Vrtné práce prováděla firma Green Gas DPB, a.s.. 4

5 Rozdělovač topných okruhů 5
