1 Návod k obsluze Hlídač spotřeby tlakového vzduchu D / / 2015

2 Obsah 1 Úvodní poznámka Použité symboly 4 2 Bezpečnostní pokyny 4 3 Použití z hlediska určení 5 4 Funkce Zpracování naměřených signálů Hlídání průtoku Hlídání množství spotřeby Hlídání množství spotřeby impulsním výstupem Hlídání množství spotřeby předvolbovým čítačem Hlídání teploty Hlídání průtoku nebo teploty / spínací funkce Hysterezní funkce Okénková funkce Hlídání průtoku nebo teploty / analogová funkce Přizpůsobení vnitřnímu průměru potrubí Nastavení standardních podmínek průtoku Potlačení nízkého průtoku (LFC) Kalibrace ze strany zákazníka (CGA) 10 5 ontáž ísto montáže Podmínky montáže ontážní poloha Příklad montáže s pomocí procesního adaptéru E Elektrické připojení 13 7 Ovládací a signalizační prvky 14 8 enu truktura menu Vysvětlení menu Rozšířené funkce (1) Rozšířené funkce (2) 17 9 Parametrizování 18 2

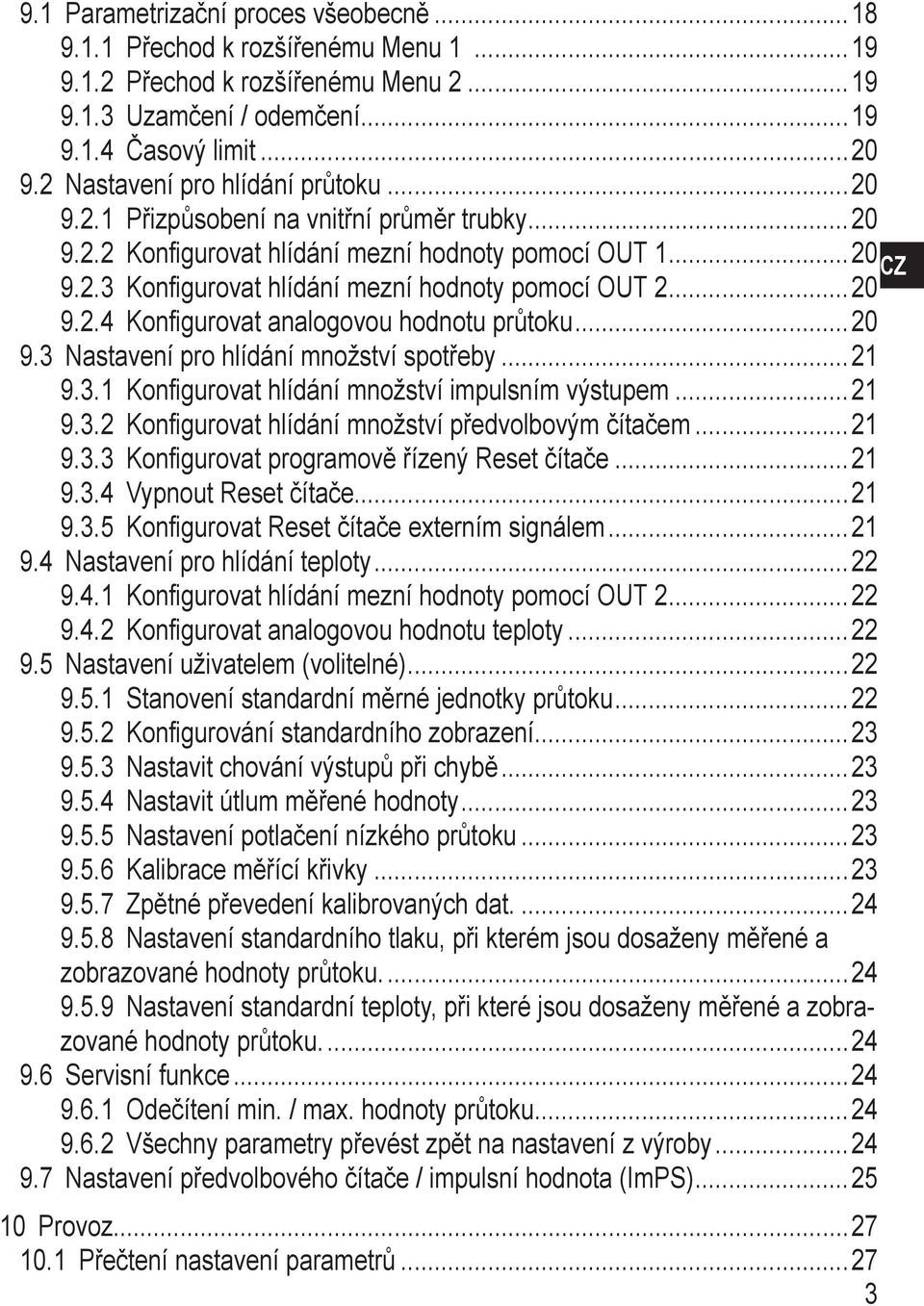

3 9.1 Parametrizační proces všeobecně Přechod k rozšířenému enu Přechod k rozšířenému enu Uzamčení / odemčení Časový limit Nastavení pro hlídání průtoku Přizpůsobení na vnitřní průměr trubky Konfigurovat hlídání mezní hodnoty pomocí OUT Konfigurovat hlídání mezní hodnoty pomocí OUT Konfigurovat analogovou hodnotu průtoku Nastavení pro hlídání množství spotřeby Konfigurovat hlídání množství impulsním výstupem Konfigurovat hlídání množství předvolbovým čítačem Konfigurovat programově řízený Reset čítače Vypnout Reset čítače Konfigurovat Reset čítače externím signálem Nastavení pro hlídání teploty Konfigurovat hlídání mezní hodnoty pomocí OUT Konfigurovat analogovou hodnotu teploty Nastavení uživatelem (volitelné) tanovení standardní měrné jednotky průtoku Konfigurování standardního zobrazení Nastavit chování výstupů při chybě Nastavit útlum měřené hodnoty Nastavení potlačení nízkého průtoku Kalibrace měřící křivky Zpětné převedení kalibrovaných dat Nastavení standardního tlaku, při kterém jsou dosaženy měřené a zobrazované hodnoty průtoku Nastavení standardní teploty, při které jsou dosaženy měřené a zobrazované hodnoty průtoku ervisní funkce Odečítení min. / max. hodnoty průtoku Všechny parametry převést zpět na nastavení z výroby Nastavení předvolbového čítače / impulsní hodnota (ImP) Provoz Přečtení nastavení parametrů 27 3

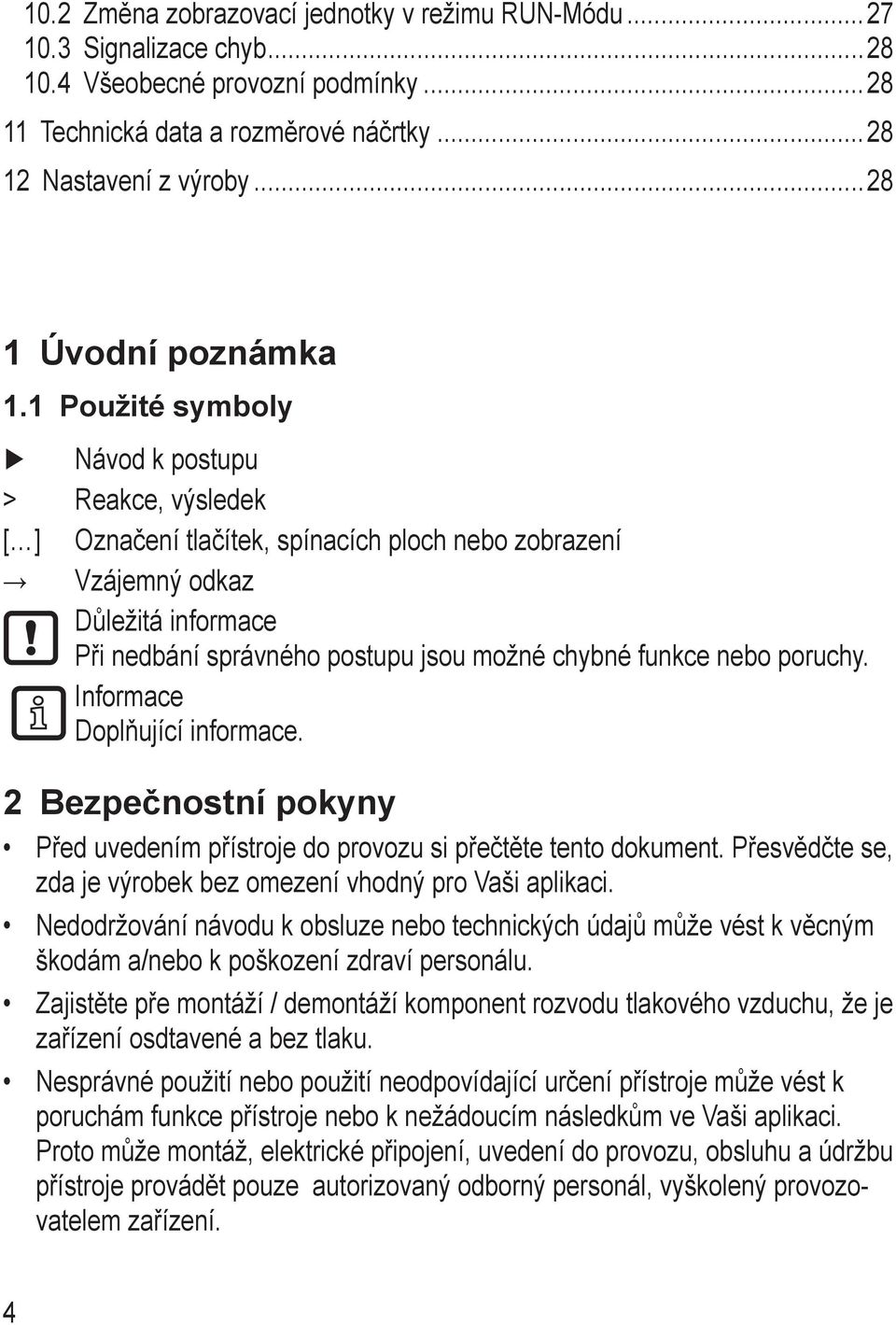

4 10.2 Změna zobrazovací jednotky v režimu RUN-ódu ignalizace chyb Všeobecné provozní podmínky Technická data a rozměrové náčrtky Nastavení z výroby 28 1 Úvodní poznámka 1.1 Použité symboly Návod k postupu > Reakce, výsledek [ ] Označení tlačítek, spínacích ploch nebo zobrazení Vzájemný odkaz Důležitá informace Při nedbání správného postupu jsou možné chybné funkce nebo poruchy. Informace Doplňující informace. 2 Bezpečnostní pokyny Před uvedením přístroje do provozu si přečtěte tento dokument. Přesvědčte se, zda je výrobek bez omezení vhodný pro Vaši aplikaci. Nedodržování návodu k obsluze nebo technických údajů může vést k věcným škodám a/nebo k poškození zdraví personálu. Zajistěte pře montáží / demontáží komponent rozvodu tlakového vzduchu, že je zařízení osdtavené a bez tlaku. Nesprávné použití nebo použití neodpovídající určení přístroje může vést k poruchám funkce přístroje nebo k nežádoucím následkům ve Vaši aplikaci. Proto může montáž, elektrické připojení, uvedení do provozu, obsluhu a údržbu přístroje provádět pouze autorizovaný odborný personál, vyškolený provozovatelem zařízení. 4

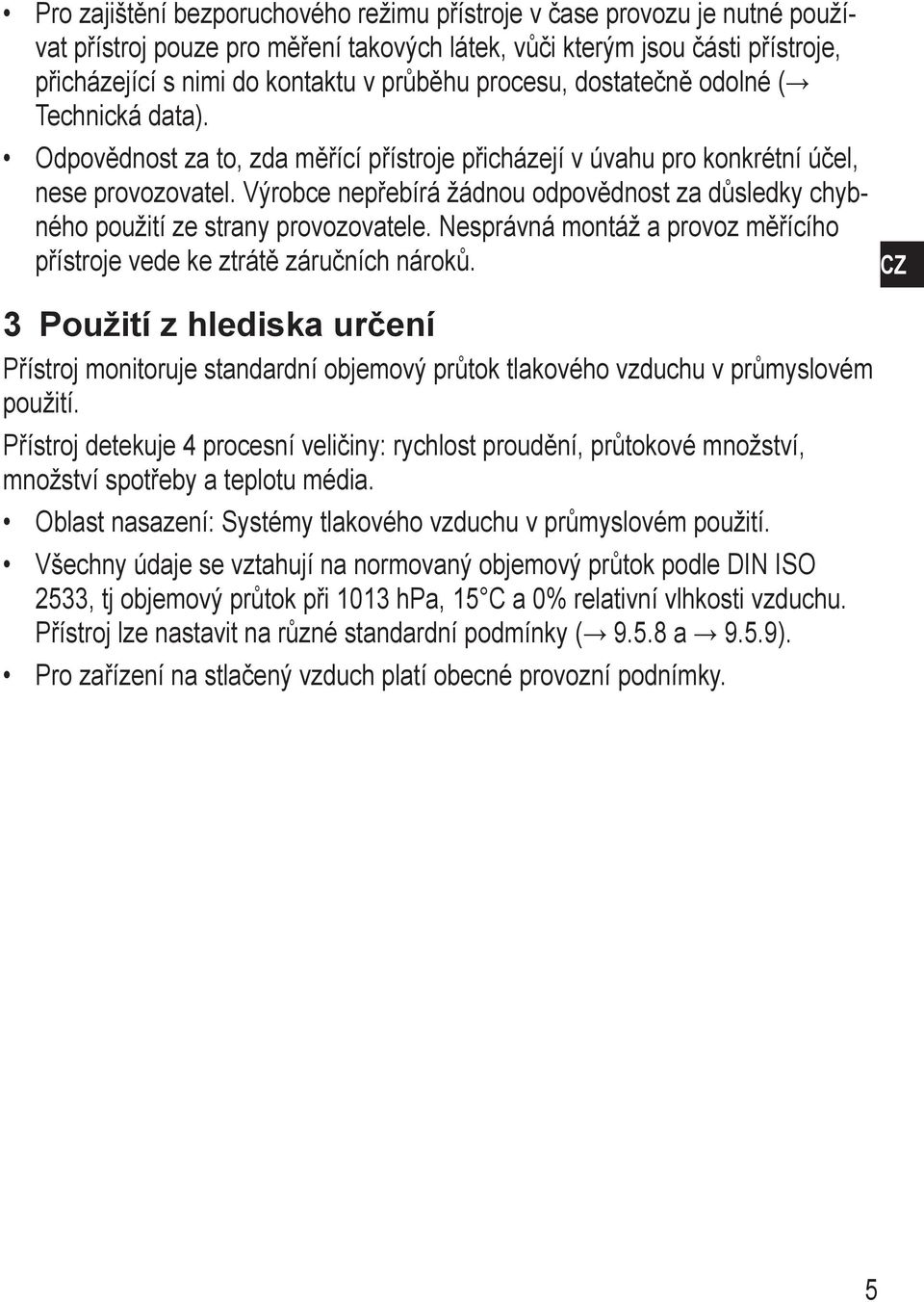

5 Pro zajištění bezporuchového režimu přístroje v čase provozu je nutné používat přístroj pouze pro měření takových látek, vůči kterým jsou části přístroje, přicházející s nimi do kontaktu v průběhu procesu, dostatečně odolné ( Technická data). Odpovědnost za to, zda měřící přístroje přicházejí v úvahu pro konkrétní účel, nese provozovatel. Výrobce nepřebírá žádnou odpovědnost za důsledky chybného použití ze strany provozovatele. Nesprávná montáž a provoz měřícího přístroje vede ke ztrátě záručních nároků. 3 Použití z hlediska určení Přístroj monitoruje standardní objemový průtok tlakového vzduchu v průmyslovém použití. Přístroj detekuje 4 procesní veličiny: rychlost proudění, průtokové množství, množství spotřeby a teplotu média. Oblast nasazení: ystémy tlakového vzduchu v průmyslovém použití. Všechny údaje se vztahují na normovaný objemový průtok podle DIN IO 2533, tj objemový průtok při 1013 hpa, 15 C a 0% relativní vlhkosti vzduchu. Přístroj lze nastavit na různé standardní podmínky ( a 9.5.9). Pro zařízení na stlačený vzduch platí obecné provozní podnímky. 5

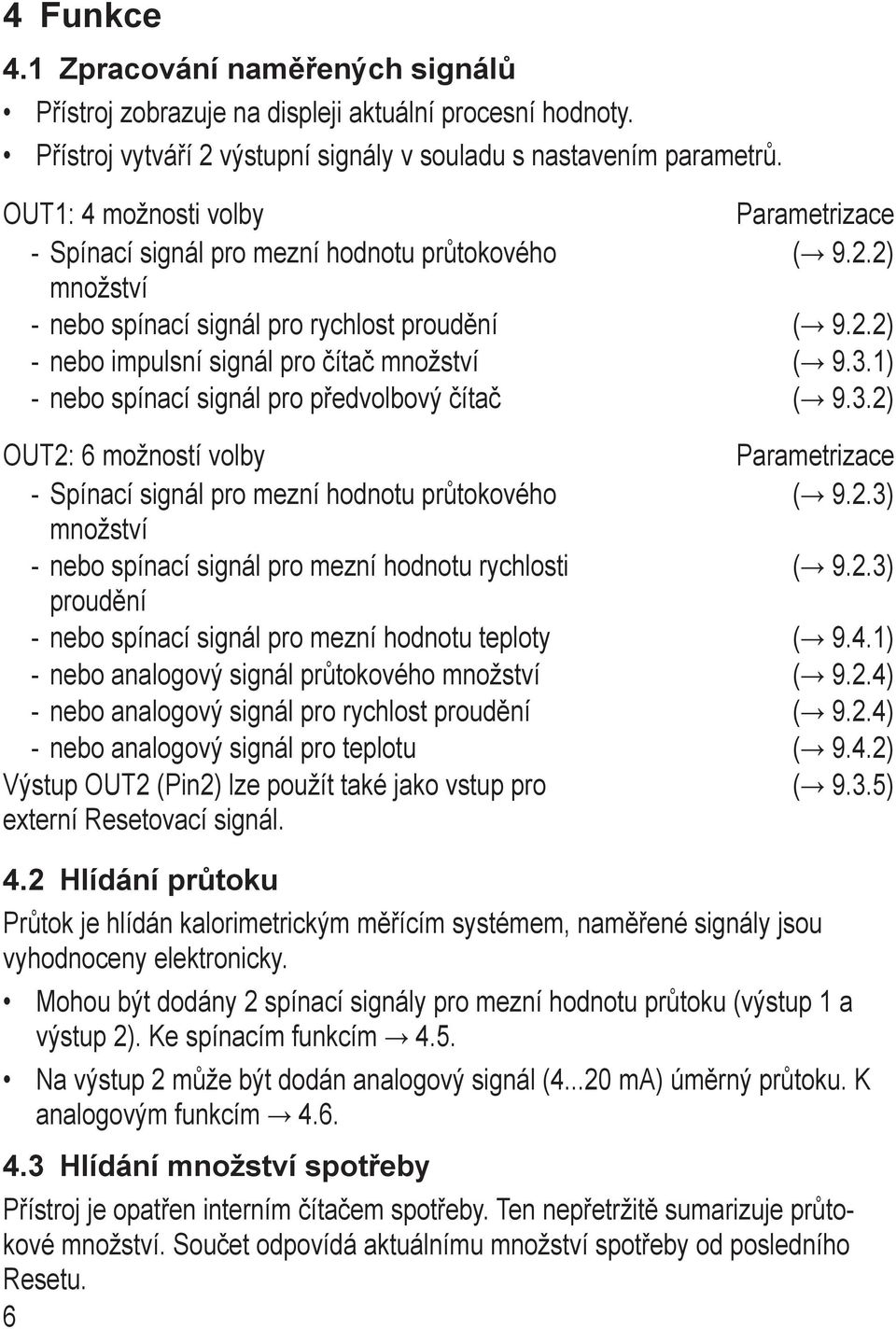

6 4 Funkce 4.1 Zpracování naměřených signálů Přístroj zobrazuje na displeji aktuální procesní hodnoty. Přístroj vytváří 2 výstupní signály v souladu s nastavením parametrů. OUT1: 4 možnosti volby Parametrizace -- pínací signál pro mezní hodnotu průtokového ( 9.2.2) množství --nebo spínací signál pro rychlost proudění ( 9.2.2) --nebo impulsní signál pro čítač množství ( 9.3.1) --nebo spínací signál pro předvolbový čítač ( 9.3.2) OUT2: 6 možností volby Parametrizace -- pínací signál pro mezní hodnotu průtokového ( 9.2.3) množství -- nebo spínací signál pro mezní hodnotu rychlosti ( 9.2.3) proudění --nebo spínací signál pro mezní hodnotu teploty ( 9.4.1) --nebo analogový signál průtokového množství ( 9.2.4) --nebo analogový signál pro rychlost proudění ( 9.2.4) --nebo analogový signál pro teplotu ( 9.4.2) Výstup OUT2 (Pin2) lze použít také jako vstup pro ( 9.3.5) externí Resetovací signál. 4.2 Hlídání průtoku Průtok je hlídán kalorimetrickým měřícím systémem, naměřené signály jsou vyhodnoceny elektronicky. ohou být dodány 2 spínací signály pro mezní hodnotu průtoku (výstup 1 a výstup 2). Ke spínacím funkcím 4.5. Na výstup 2 může být dodán analogový signál ( ma) úměrný průtoku. K analogovým funkcím Hlídání množství spotřeby Přístroj je opatřen interním čítačem spotřeby. Ten nepřetržitě sumarizuje průtokové množství. oučet odpovídá aktuálnímu množství spotřeby od posledního Resetu. 6

7 ůže být zobrazen aktuální stav čítače. Navíc je do paměti uložena hodnota před posledním Resetem. Také tato hodnota může být zobrazena. Čítač ukládá každých 10 minut do paměti celkové množství spotřeby. Po výpadku napětí je tato hodnota k dispozici jako aktuální stav čítače. Pokud je nastaven časově řízený Reset, pak bude do paměti uložena také uplynulá doba od nastaveného Resetového intervalu. ožná ztráta dat bude tak obnášet maximálně 10 minut. Přeplnění Po maximální hodnotě ( Nm³) bude čítač vrácen zpět na 0. Čítač může být vrácen zpět následujícím způsobem: anuální Reset ( 9.3.3). Časovaný automatický Reset ( 9.3.3). Externí vstupní signál na Pin 2 ( 9.3.5) Hlídání množství spotřeby impulsním výstupem Výstup 1 dává pokaždé jeden čítací impuls, jestliže je dosaženo hodnoty nastavené v [ImP] ( 9.3.1) Hlídání množství spotřeby předvolbovým čítačem Jsou 2 možné způsoby hlídání: Časově závislé hlídání množství. -- Nastavení: [ImP] = množství x, [ImPR] = [no], [rto] = doba trvání t. -- Pokud je v průběhu doby t dosaženo množství x, pak výstup 1 sepne a zůstává sepnutý, dokud není čítač vrácen zpět. -- Pokud nebude v průběhu doby t dosaženo množství x, pak bude čítač automaticky vrácen zpět a čítání začne znovu; výstup 1 nesepne. Časově nezávislé hlídání množství. -- Nastavení: [ImP] = množství x, [ImPR] = [no], [rto] = [OFF]. -- Pokud bude dosaženo množství x, pak sepne výstup 1 a zůstává sepnutý, dokud bude čítač vrácen zpět. 4.4 Hlídání teploty Na výstup 2 může být dodán spínací signál pro mezní hodnotu teploty. Ke spínacím funkcím

8 Na výstup 2 může být dodán analogový signál ( ma) úměrný teplotě. K analogovým funkcím Hlídání průtoku nebo teploty / spínací funkce OUTx změní svůj spínací stav při překročení nebo nedosažení nastavených spínacích mezí (Px, rpx). Volitelné jsou přitom následující spínací funkce: Hysterezní funkce Q P rp HY pínač: [OUx] = [Hno] Rozpínač: [OUx] = [Hnc] Nejprve bude stanoven spínací bod (Px), pak v požadované vzdálenosti zpětný spínací bod (rpx) t Hno Hnc HY = Hystereze Okénková funkce Q P rp FE FE = Okénko FE t Fno Fnc pínač: [OUx] = [Fno] Rozpínač: [OUx] = [Fnc] Šířka okénka je nastavitelná pomocí vzdálenosti Px od rpx. Px = horní hodnota rpx = spodní hodnota 8

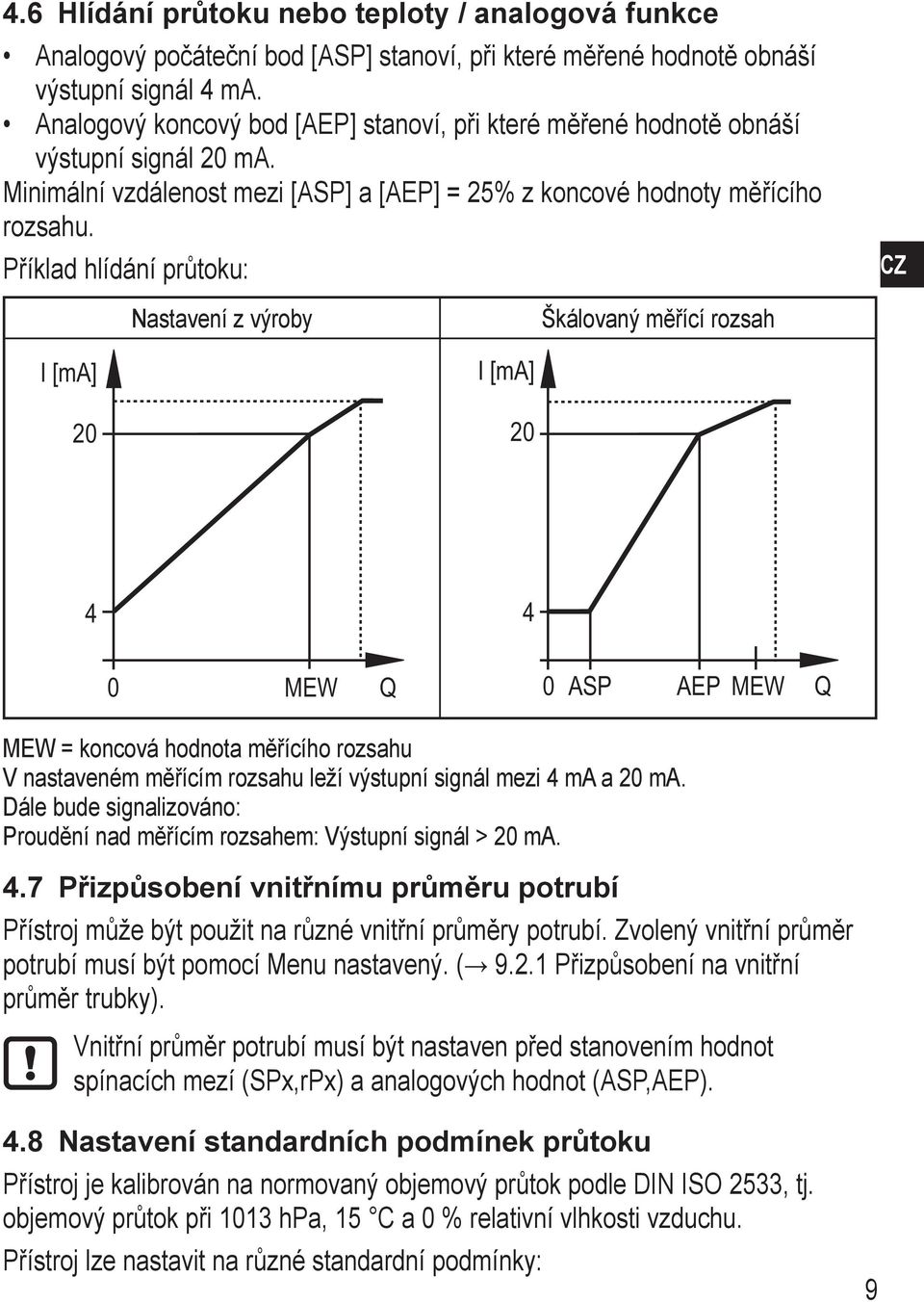

9 4.6 Hlídání průtoku nebo teploty / analogová funkce Analogový počáteční bod [AP] stanoví, při které měřené hodnotě obnáší výstupní signál 4 ma. Analogový koncový bod [AEP] stanoví, při které měřené hodnotě obnáší výstupní signál 20 ma. inimální vzdálenost mezi [AP] a [AEP] = 25% z koncové hodnoty měřícího rozsahu. Příklad hlídání průtoku: Nastavení z výroby Škálovaný měřící rozsah I [ma] 20 I [ma] EW Q 0 AP AEP EW Q EW = koncová hodnota měřícího rozsahu V nastaveném měřícím rozsahu leží výstupní signál mezi 4 ma a 20 ma. Dále bude signalizováno: Proudění nad měřícím rozsahem: Výstupní signál > 20 ma. 4.7 Přizpůsobení vnitřnímu průměru potrubí Přístroj může být použit na různé vnitřní průměry potrubí. Zvolený vnitřní průměr potrubí musí být pomocí enu nastavený. ( Přizpůsobení na vnitřní průměr trubky). Vnitřní průměr potrubí musí být nastaven před stanovením hodnot spínacích mezí (Px,rPx) a analogových hodnot (AP,AEP). 4.8 Nastavení standardních podmínek průtoku Přístroj je kalibrován na normovaný objemový průtok podle DIN IO 2533, tj. objemový průtok při 1013 hpa, 15 C a 0 % relativní vlhkosti vzduchu. Přístroj lze nastavit na různé standardní podmínky: 9

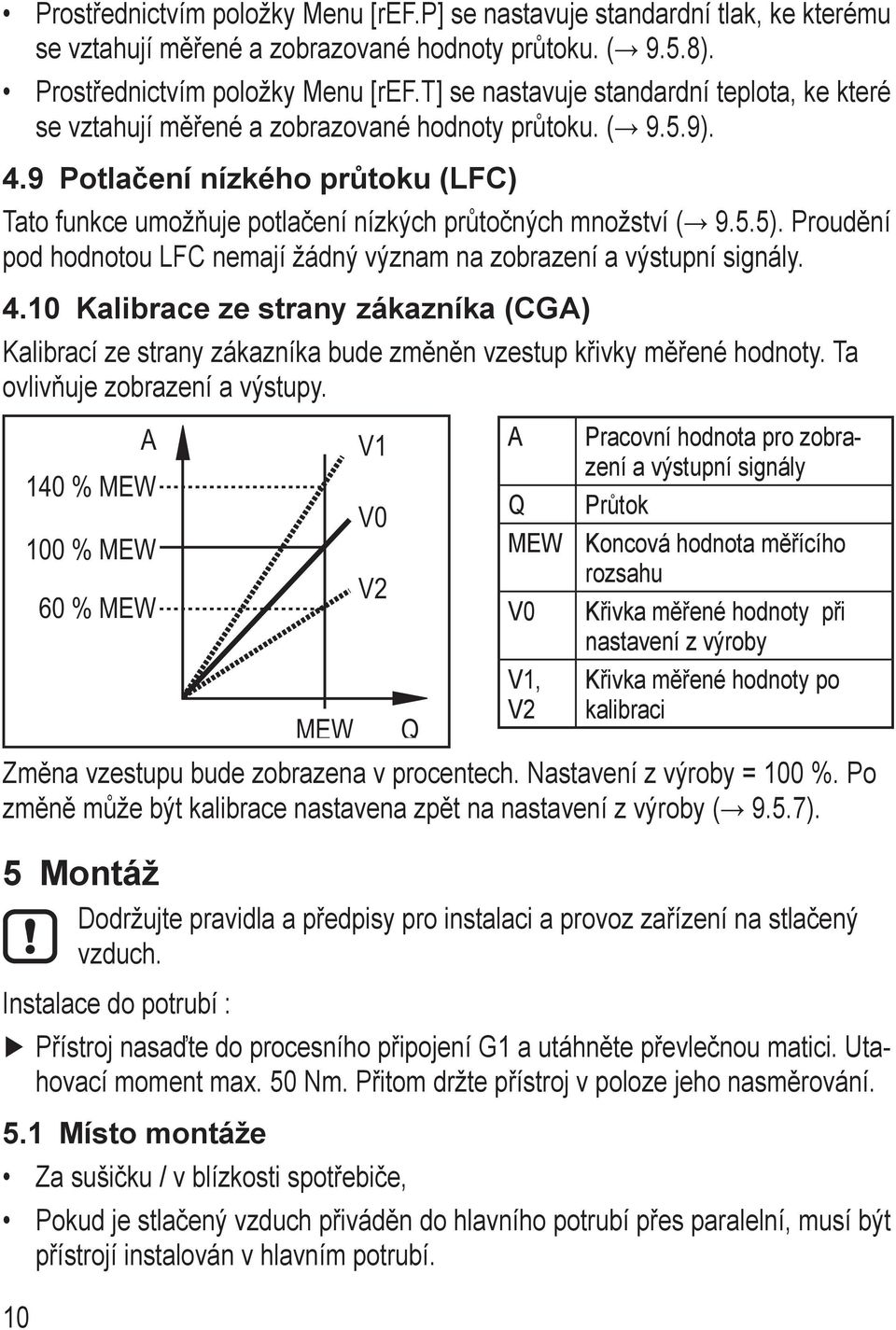

10 Prostřednictvím položky enu [ref.p] se nastavuje standardní tlak, ke kterému se vztahují měřené a zobrazované hodnoty průtoku. ( 9.5.8). Prostřednictvím položky enu [ref.t] se nastavuje standardní teplota, ke které se vztahují měřené a zobrazované hodnoty průtoku. ( 9.5.9). 4.9 Potlačení nízkého průtoku (LFC) Tato funkce umožňuje potlačení nízkých průtočných množství ( 9.5.5). Proudění pod hodnotou LFC nemají žádný význam na zobrazení a výstupní signály Kalibrace ze strany zákazníka (CGA) Kalibrací ze strany zákazníka bude změněn vzestup křivky měřené hodnoty. Ta ovlivňuje zobrazení a výstupy. 10 A 140 % EW 100 % EW 60 % EW EW V1 V0 V2 Q A Q EW V0 V1, V2 Pracovní hodnota pro zobrazení a výstupní signály Průtok Koncová hodnota měřícího rozsahu Křivka měřené hodnoty při nastavení z výroby Křivka měřené hodnoty po kalibraci Změna vzestupu bude zobrazena v procentech. Nastavení z výroby = 100 %. Po změně může být kalibrace nastavena zpět na nastavení z výroby ( 9.5.7). 5 ontáž Dodržujte pravidla a předpisy pro instalaci a provoz zařízení na stlačený vzduch. Instalace do potrubí : Přístroj nasaďte do procesního připojení G1 a utáhněte převlečnou matici. Utahovací moment max. 50 Nm. Přitom držte přístroj v poloze jeho nasměrování. 5.1 ísto montáže Za sušičku / v blízkosti spotřebiče, Pokud je stlačený vzduch přiváděn do hlavního potrubí přes paralelní, musí být přístrojí instalován v hlavním potrubí.

11 ožná je tajé montáž za jednotku údržby (pokud se pro spotřebiče používá oleje, musí být přístroj namontován před mazač). 5.2 Podmínky montáže Doporučení: Použijte vstupní trubku o délce 20 x průměr trubky. Při rušivých vlivech na vstupu kolenem potrubí, ventilem, šoupátkem apod. použíjte přívodní potrubí o délce 50x průměr trubky. Použijte přímou odtokovou trubku o délce 5 x průměr trubky. 5.3 ontážní poloha Přípustné montážní polohy: měřící dráha vertikální, libovolná poloha (Obr. 1, 2); měřící dráha horizontální, přístroj svisle (Obr. 3, 5), přístroj umístěný z boku, měřící dráha vlevo (Obr. 4). Vyhněte se montážní polozei Obr. 6 (přístroj z boku, měřící dráha vpravo). Při nízkém průtoku nemůže být zachována stanovená přesnost měření F 5 6 F 11

12 5.4 Příklad montáže s pomocí procesního adaptéru E40195 Pro optimální orientaci snímač-měřící sonda ke směru proudění média (Obr. 4) dbejte na následující pokyny pro navaření procesního adaptéru E40195 na potrubí: Vyvrtejte v potrubí otvor pro procesní adaptér a odstraňte případnét otřepy. Adaptér s orientačním zářezem lze natočit do zástavby maximálně ± 2 k ose trubky (Obr. 1 a 2). Dbejte na to, aby adaptér nevyčníval dovnitř potrubí (Obr. 2). Adaptér instalovat přesně kolmo k potrubí (obr. 3) ± 2 1 1: Orientační zářez F 12

13 6 Elektrické připojení Přístroj může být instalován pouze odborníky elektrotechnického oboru. Řiďte se národními a mezinárodními předpisy pro instalaci elektrických zařízení. Napěťové napájení podle EN 50178, ELV, PELV. Uvést zařízení do stavu bez napětí. Přístroj připojit následujícím způsobem: BK: černá BN: hnědá BU: modrá WH: bílá BN WH BK BU L+ OUT2 OUT1 L Barevné značení podle DIN EN Příklady zapojení: 2 x p-spínající 1 x p-spínající / 1 x analogový 1 BN 2 WH L+ 1 BN 2 WH L+ 4 BK 4 BK 3 BU L 3 BU L Pin 1 L+ Pin 3 L- Pin 4 (OUT1) Pin 2 (OUT2/InD) pínací signál: ezní hodnoty průtoku. pínací signál: Čítač množství dosáhl přednastavené hodnoty. Impulsy: Vždy 1 impuls, když je dosaženo předem daného průtokového množství. pínací signál: ezní hodnoty průtoku. pínací signál: ezní hodnota teploty. Analogový signál průtoku. Analogový signál teploty. Vstup pro signál "Reset čítače". 13

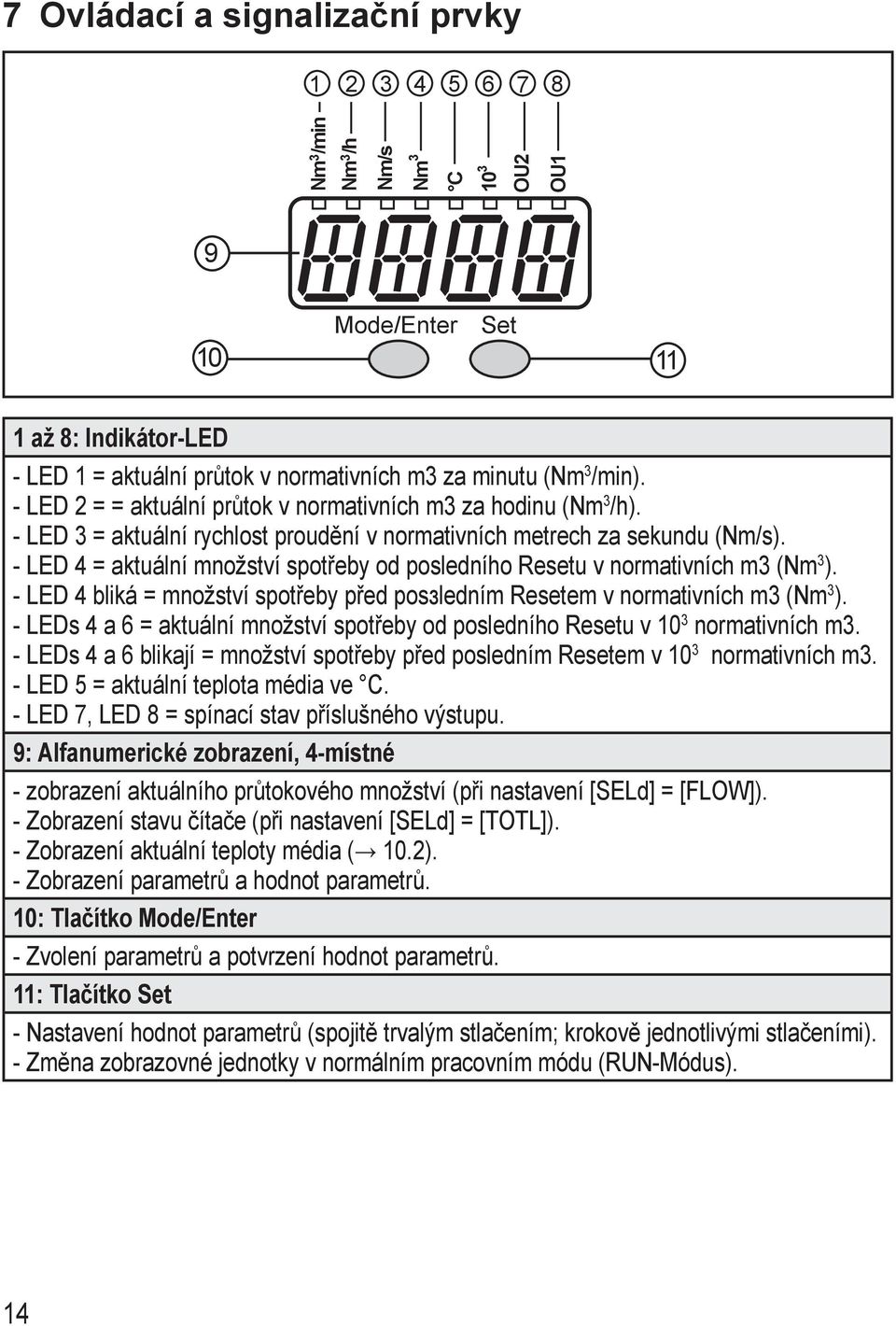

14 Nm 3 /min Nm 3 /h Nm/s C OU2 OU1 7 Ovládací a signalizační prvky Nm ode/enter et až 8: Indikátor-LED - LED 1 = aktuální průtok v normativních m3 za minutu (Nm 3 /min). - LED 2 = = aktuální průtok v normativních m3 za hodinu (Nm 3 /h). - LED 3 = aktuální rychlost proudění v normativních metrech za sekundu (Nm/s). - LED 4 = aktuální množství spotřeby od posledního Resetu v normativních m3 (Nm 3 ). - LED 4 bliká = množství spotřeby před posзledním Resetem v normativních m3 (Nm 3 ). - LEDs 4 a 6 = aktuální množství spotřeby od posledního Resetu v 10 3 normativních m3. - LEDs 4 a 6 blikají = množství spotřeby před posledním Resetem v 10 3 normativních m3. - LED 5 = aktuální teplota média ve C. - LED 7, LED 8 = spínací stav příslušného výstupu. 9: Alfanumerické zobrazení, 4-místné - zobrazení aktuálního průtokového množství (při nastavení [ELd] = [FLOW]). - Zobrazení stavu čítače (při nastavení [ELd] = [TOTL]). - Zobrazení aktuální teploty média ( 10.2). - Zobrazení parametrů a hodnot parametrů. 10: Tlačítko ode/enter - Zvolení parametrů a potvrzení hodnot parametrů. 11: Tlačítko et - Nastavení hodnot parametrů (spojitě trvalým stlačením; krokově jednotlivými stlačeními). - Změna zobrazovné jednotky v normálním pracovním módu (RUN-ódus). 14

15 15 8 enu 8.1 truktura menu Nm 3 /min 15s 15s Nm/s 15s Nm 3 15s Nm 3 * 15s C Nm/h = [ode/enter] / = [et] Nm 3 = aktuální stav čítače v Nm 3 / Nm 3 * = uložený stav čítače v Nm 3

16 8.2 Vysvětlení menu P1/rP1 ImP ImPR OU1 OU2 P2/rP2 AP / AEP DIn2 Horní / dolní mezní hodnota pro průtok. Impulsní hodnota. Opakování impulsu aktivní (= impulzní výstup) nebo neaktivní (= funkce přednastaveného čítače). Výstupní funkce pro OUT1 (průtok nebo množství spotřeby): - pínací signál mezních hodnot: Hysterezní funkce nebo okénková funkce, vždy spínač nebo rozpínač. - Impuls nebo spínací signál pro čítač množství. Výstupní funkce pro OUT2 (průtok nebo teplota): - pínací signál mezních hodnot: Hysterezní funkce nebo okénková funkce, vždy spínač nebo rozpínač. - Analogový signál: 4-20 ma [I]. Alternativně: OUT2 (Pin2) konfigurovat jako vstup pro externí signál Reset: Nastavení: [OU2] = [InD]. Horní / dolní mezní hodnota pro průtok nebo teplotu. Analogová počáteční hodnota / analogová koncová hdnota pro průtok nebo teplotu Konfigurování vstupu (Pin2) pro Reset čítače Rozšířené funkce (1) EF HI / LO dia Přechod k rozšířenému enu Paměť maximální hodnoty / paměť minimální hodnoty pro průtok. Zobrazení vnitřního průměru potrubí v mm. FOU1 Chování výstupu 1 v případě interní chyby. FOU2 dap rto di Uni ELd EL2 LFC re Chování výstupu 2 v případě interní chyby. Tlumení měřené hodnoty / tlumící konstanta v sekundách. Reset čítače: anuální zpětné nastavení / časově řízené zpětné nastavení. Rychlost aktualizace a orientace zobrazení. tandardní měrná jednotka průtoku: Nm³/min nebo Nm/s. Zobrazení standardní-měřená veličina: Hodnota průtoku, stav čítače nebo teplota média. tandardní měřená veličina pro vyhodnocení pomocí OUT2: - ignál mezní hodnoty nebo analogový signál pro průtok. - ignál mezní hodnoty nebo analogový signál pro teplotu. Potlačení nízkého průtoku (Low flow cut-off). Provést znovu nastavení z výroby. 16

17 8.2.2 Rozšířené funkce (2) EF2 Přechod k rozšířenému enu 2. dia CGA CAR ref.p ref.t Nastavení vnitřního průměru potrubí v mm. Kalibrace křivky hodnot měření: Definování stoupání. Reset kalibračních dat. tandardní tlak, ke kterému se vztahují měřené a zobrazené hodnoty pro průtok. tandardní teplota, ke které se vztahují měřené a zobrazené hodnoty pro průtok. 17

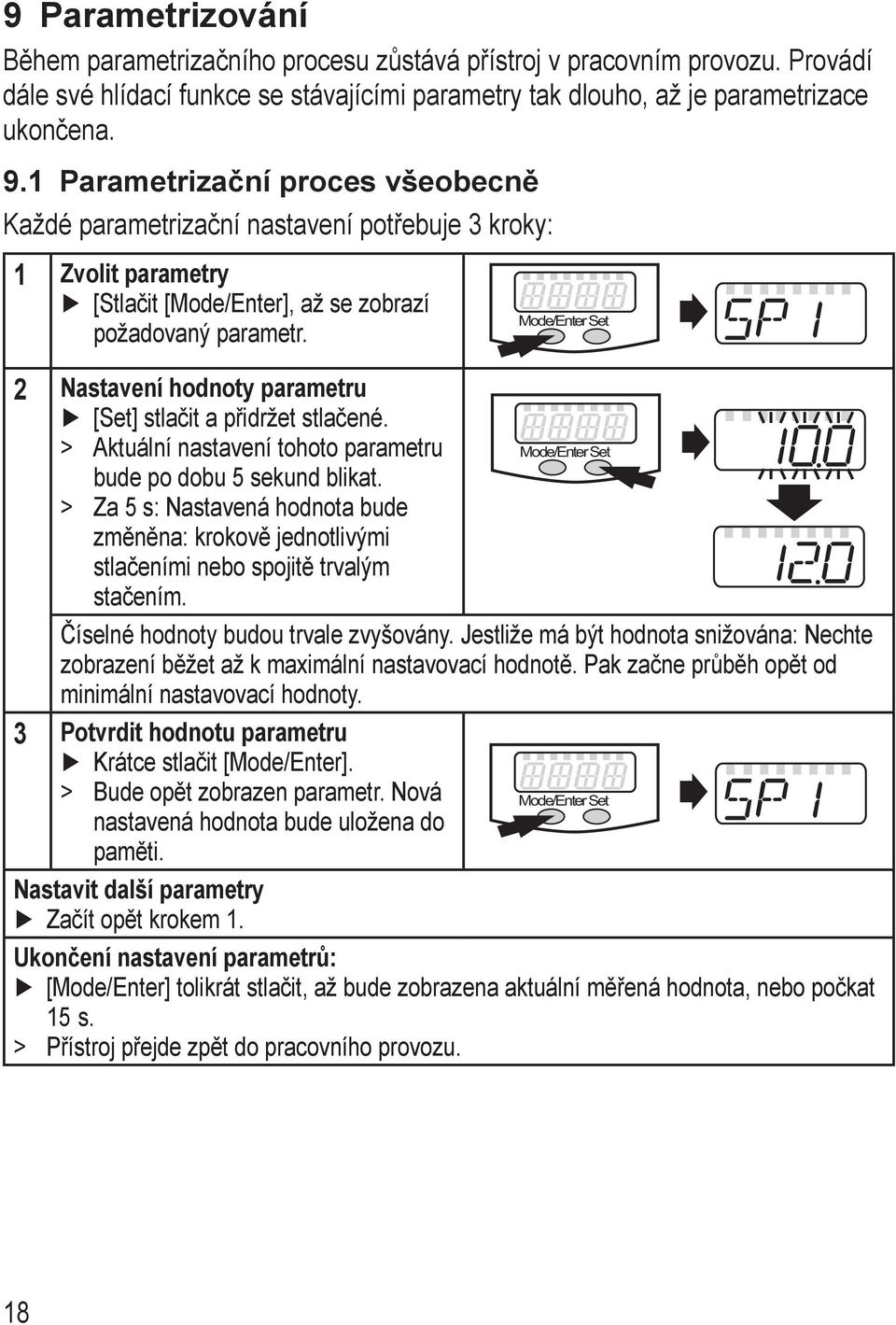

18 9 Parametrizování Během parametrizačního procesu zůstává přístroj v pracovním provozu. Provádí dále své hlídací funkce se stávajícími parametry tak dlouho, až je parametrizace ukončena. 9.1 Parametrizační proces všeobecně Každé parametrizační nastavení potřebuje 3 kroky: 1 Zvolit parametry [tlačit [ode/enter], až se zobrazí požadovaný parametr. 2 Nastavení hodnoty parametru [et] stlačit a přidržet stlačené. > > Aktuální nastavení tohoto parametru bude po dobu 5 sekund blikat. > > Za 5 s: Nastavená hodnota bude změněna: krokově jednotlivými stlačeními nebo spojitě trvalým stačením. ode/enteret ode/enteret Číselné hodnoty budou trvale zvyšovány. Jestliže má být hodnota snižována: Nechte zobrazení běžet až k maximální nastavovací hodnotě. Pak začne průběh opět od minimální nastavovací hodnoty. 3 Potvrdit hodnotu parametru Krátce stlačit [ode/enter]. > > Bude opět zobrazen parametr. Nová ode/enteret nastavená hodnota bude uložena do paměti. Nastavit další parametry Začít opět krokem 1. Ukončení nastavení parametrů: [ode/enter] tolikrát stlačit, až bude zobrazena aktuální měřená hodnota, nebo počkat 15 s. > > Přístroj přejde zpět do pracovního provozu. 18

19 9.1.1 Přechod k rozšířenému enu 1 [ode/enter] stlačit, až bude zobrazeno [EF]. ode/enteret Krátce stlačit [et]. > > Zobrazí se první parametr podmenu (zde: [HI]). ode/enteret Přechod k rozšířenému enu 2 [ode/enter] stlačit, až bude zobrazeno [EF]. Krátce stlačit [et]. > > Bude zobrazeno [EF2]. Krátce stlačit [et]. > > Bude zobrazen první parametr rozšířeného enu [dia]. Pokud je rozšíření enu zabezpečeno přístupovým kódem, objeví se na displeji nejprve blikající [Cod]. tlačte [et] a přidržte jej stlačené, dokud se nezobrazí platné číslo kódu. Krátce stlačit [ode/enter] Uzamčení / odemčení Přístroj je možno elektronicky uzamknout, aby bylo zabráněno neúmyslným chybným zadáním. Zajistěte, aby se přístroj nacházel v normálním pracovním provozu. tlačit [ode/enter] + [et] po dobu 10 s. > > Zobrazí se [Loc]. ode/enteret Během provozu: Jestliže bude prováděn pokus změnit hodnoty parametrů, zobrazí se krátkodobě [Loc]. Pro odemčení: tlačit [ode/enter] + [et] po dobu 10 s. > > Bude zobrazeno [uloc]. tav při dodání: neuzamčen. ode/enteret 19

20 9.1.4 Časový limit Jestliže během nastavení parametru nebude po dobu 15 s stlačeno žádné tlačítko, přejde přístroj s nezměněnými hodnotami zpět do pracovního provozu. 9.2 Nastavení pro hlídání průtoku Přizpůsobení na vnitřní průměr trubky [dia] zvolit a nastavit číselnou hodnotu v mm. Vnitřní průměr trubky zvolit před stanovením hodnot spínacích bodů (Px, rpx) a analogových mezních hodnot (AP, AEP) Konfigurovat hlídání mezní hodnoty pomocí OUT 1 Zvolit [Uni] a stanovit rozměrovou jednotku ( 9.5.1). Zvolit [OU1] a nastavit spínací funkci. --[Hno] = Hysterezní funkce/spínač. --[Hnc] = Hysterezní funkce/rozpínač. --[Fno] = Okénková funkce/spínač. --[Fnc] = Okénková funkce/rozpínač. Zvolit [P1] a nastavit měřící hodnotu, při níž výstup sepne. Zvolit [rp1] a nastavit hodnotu, při níž výstup přepne zpět Konfigurovat hlídání mezní hodnoty pomocí OUT 2 Zvolit [Uni] a stanovit rozměrovou jednotku ( 9.5.1). Zvolit [EL2] a nastavit [FLOW]. Zvolit [OU2] a nastavit spínací funkci. --[Hno] = Hysterezní funkce/spínač. --[Hnc] = Hysterezní funkce/rozpínač. --[Fno] = Okénková funkce/spínač. --[Fnc] = Okénková funkce/rozpínač. Zvolit [P2] a nastavit hodnotu, při níž výstup sepne. Zvolit [rp2] a nastavit hodnotu, při níž výstup přepne zpět Konfigurovat analogovou hodnotu průtoku Zvolit [Uni] a stanovit rozměrovou jednotku ( 9.5.1). Zvolit [EL2] a nastavit [FLOW]. Zvolit [OU2] a nastavit funkci. --[I] = proudový signál (4 20 ma) úměrný průtoku. Zvolit [AP] a nastavit hodnotu, při které bude minimální hodnota výstupu. Zvolit [AEP] a nastavit hodnotu, při které bude maximální hodnota výstupu. 20

21 9.3 Nastavení pro hlídání množství spotřeby Konfigurovat hlídání množství impulsním výstupem Zvolit [OU1] a nastavit [ImP]. Zvolit [ImP] a nastavit průtokové množství, při němž bude vždy vydán 1 impuls ( 9.7). Zvolit [ImPR] a nastavit [YE] > > Opakování impulsu je aktivní. Výstup 1 dává jeden čítací impuls pokaždé, když je dosaženo hodnoty, nastavené v [ImP] Konfigurovat hlídání množství předvolbovým čítačem Zvolit [OU1] a nastavit [ImP]. Zvolit [ImP] a nastavit průtokové množství, při němž výstup 1 sepne ( 9.7). Zvolit [ImPR] a nastavit [no]. > > Opakování impulsu není aktivní. Výstup sepne ON, když je dosažena hodnota nastavena v [ImP]. Výstup zůstává sepnutý tak dlouho, až je čítač převeden zpět Konfigurovat programově řízený Reset čítače Zvolit [rto] dále s a) nebo s b). a) Čítač resetovat manuálně: tlačit [et] tak dlouho, až je zobrazeno [re.t], pak krátce stlačit [ode/enter]. b) Zadat hodnotu pro časované řízení resetování tlačit [et] tak dlouho, až je zobrazena požadovaná hodnota (intervaly od 1 hodiny do 8 týdnů), pak krátce stlačit [ode/enter] Vypnout Reset čítače Zvolit [rto] a nastavit [OFF] Čítač bude resetován teprve po přetečení (= nastavení z výroby). Přetečení: Po maximální hodnotě ( Nm³) bude čítač resetován na Konfigurovat Reset čítače externím signálem Zvolit [OU2] a vybrat [InD] Zvolit [Din2] a nastavit signál Reset --[HIGH] = Reset při vysokém High-signálu --[LOW] = Reset při nízkém Low- signálu --[+EDG] = Reset při vzestupné hraně --[-EDG] = Reset při sestupné hraně 21

22 9.4 Nastavení pro hlídání teploty Konfigurovat hlídání mezní hodnoty pomocí OUT 2 Zvolit [EL2] a nastavit [TEP]. Zvolit [OU2] a nastavit spínací funkci. --[Hno] = Hysterezní funkce/spínač. --[Hnc] = Hysterezní funkce/rozpínač. --[Fno] = Okénková funkce/spínač. --[Fnc] = Okénková funkce/rozpínač. Zvolit [P2] a nastavit hodnotu, při níž výstup sepne. Zvolit [rp2] a nastavit hodnotu, při níž výstup přepne zpět Konfigurovat analogovou hodnotu teploty Zvolit [EL2] a nastavit [TEP]. Zvolit [OU2] a nastavit funkci. --[I] = proudový signál (4 20 ma) úměrný teplotě. Zvolit [AP] a nastavit hodnotu, při které bude minimální hodnota výstupu. Zvolit [AEP] a nastavit hodnotu, při níž bude maximální hodnota výstupu. 9.5 Nastavení uživatelem (volitelné) tanovení standardní měrné jednotky průtoku Zvolit [Uni] a stanovit měrnou jednotku --[nm3m] = průtočné množství v normometrech kubických za minutu --[nm3h] = průtočné množství v normometrech kubických za hodinu --[nm] = rychlost proudění v normometrech za sekundu Nastavení má vliv pouze na hodnotu průtoku. tav čítače (množství spotřeby) se automaticky zobrazí s měrnou jednotkou, která poskytuje nejvyšší přesnost. 22

23 9.5.2 Konfigurování standardního zobrazení Zvolit [ELd] a stanovit standardní měrnou jednotku: --[FLOW] = displej ukazuje aktuální průtokovou hodnotu ve standardní měrné jednotce. --[TOTL] = Displej zobrazuje aktuální stav čítače v Nm 3 nebo Nm 3 x [TEP] = displej ukazuje aktuální teplotu média ve C. Zvolit [di] a stanovit rychlost aktualizace a orientaci zobrazení: --[d1] = aktualizace naměřených hodnot každých 50 ms. --[d2] = aktualizace naměřených hodnot každých 200 ms. --[d3] = aktualizace naměřených hodnot každých 600 ms. --[rd1], [rd2], [rd3] = zobrazení jako d1, d2, d3; otočena o [OFF] = zobrazení je v pracovním provozu vypnuto Nastavit chování výstupů při chybě Zvolit [FOU1] a stanovit hodnotu: --[On] = výstup 1 sepne (ON) v případě chyby. --[OFF] = výstup 1 rozpojí (OFF) v případě chyby. --[OU] = výstup 1 spíná nezávisle na vzniku chyby, tak jak je stanoveno parametry. Zvolit [FOU2] a stanovit hodnotu: --[On] = Výstup 2 sepne (ON) v případě chyby, analogový signál přejde do horní koncové hodnoty. --[OFF] = Výstup 2 rozpojí (OFF) v případě chyby, analogový signál přejde do dolní koncové hodnoty. --[OU] =Výstup 2 sepne nezávisle na vzniku chyby, tak jak je stanoveno parametry. Analogový signál odpovídá měřené hodnotě Nastavit útlum měřené hodnoty Zvolit [dap] a nastavit konstantu tlumení v sekundách (hodnota t je 63%) Nastavení potlačení nízkého průtoku Zvolit [LFC] a nastavit mezní hodnotu Proudění pod hodnotou LFC nemají žádný význam na zobrazení a výstupní signály Kalibrace měřící křivky Zvolit [CGA] a nastavit procentuální hodnotu mezi 60 a 140 (100 = nastavení z výroby). 23

24 9.5.7 Zpětné převedení kalibrovaných dat. Zvolit [CAr]. tlačit [ET] a přidržet stlačené tak dlouho, až bude zobrazeno [----]. Krátce stlačit [ode/enter]. > > Hodnoty budou převedeny zpět na nastavení z výroby (CGA = 100) Nastavení standardního tlaku, při kterém jsou dosaženy měřené a zobrazované hodnoty průtoku. Zvolit [ref.p] a nastavit požadovaný standardní tlak. Nastavovací rozsah: hpa v krocích po 1 hpa Nastavení standardní teploty, při které jsou dosaženy měřené a zobrazované hodnoty průtoku. Zvolit [ref.t] a nastavit požadovanou standardní teplotu. Nastavovací rozsah: C v krocích po 1 C 9.6 ervisní funkce Odečítení min. / max. hodnoty průtoku Zvolit [HI] nebo [LO], krátce stlačit [et]. [HI] = maximální hodnota, [LO] = minimální hodnota. Vymazat paměť: Zvolit [HI] nebo [LO]. tlačit [ET] a přidržet stlačené tak dlouho, až bude zobrazeno [----]. Krátce stlačit [ode/enter]. Je vhodné vymazat paměť, jestliže přístroj pracuje poprvé za standardních provozních podmínek Všechny parametry převést zpět na nastavení z výroby Zvolit [re]. tlačit [ET] a přidržet stlačené tak dlouho, až bude zobrazeno [----]. Krátce stlačit [ode/enter]. Doporučení: Před zpětným nastavením si zapište nastavení z výroby 12 Nastavení z výroby. 24

25 9.7 Nastavení předvolbového čítače / impulsní hodnota (ImP) Přístroj disponuje 4 rozsahy nastavení: LED Zobrazení Hodnota Délka kroku Nm³ 1 Nm³ Nm³ 10 Nm³ Nm³ 100 Nm³ Nm³ Postup nastavení: [OU1] nastavit na [ImP] ( 9.3.2). tlačit [ode/enter] tak dlouho, až se zobrazí [ImP]. tlačit a přidržet stlačené [ET] > > Aktuální číselná hodnota bude blikavě zobrazena po dobu 5 s, pak bude první ze 4 číslic aktivní (číslice bliká, může být změněna). Nastavit požadovanou hodnotu tak jak je uvedeno v následující tabulce. Nejprve zvolit požadovaný nastavovací rozsah (1, 2, 3...). Potom zadat zleva (první číslice) doprava (čtvrtá číslice) číslo. Krátce stlačit [ode/enter], když budou nastaveny všechny 4 číslice. Jakmile první číslice bliká, pak nastanou 3 možnosti: [et] vždy 1 x krátce stlačit. Blikající číslice bude zvyšována. Po 9 následuje , atd x [et] stlačit x [et] stlačit x [et] stlačit

26 [et] stlačit a přidržet stlačené. 3 s počkat (nestlačovat žádné tlačítko). Blikající číslice bude zvyšována, po 9 následuje 0 a následující číslice vlevo bude aktivní [et] trvale stlačené [et] nadále stlačené Jestliže bude číslice 1 tímto způsobem zvyšována, pak se změní zobrazení na následující vyšší nastavovací rozsah (po 9 následuje 10; desetinná tečka bude posunuta o jedno místo doprava nebo se změní zobrazení LED) Pravá následující číslice bliká (= bude aktivní). [et] trvale stlačené [et] nadále stlačené Žádné tlačítko stlačené; po 3 s po 3 s po 3 s Bliká čtvrtá číslice po dobu 3 s beze změny, číslice 1 bude opět aktivní, jestliže bude mít hodnotu > 0. po 3 s Podloženo šedou ( 1 ) = blikající místo. Pokud bude mít číslice 1 hodnotu "0" změní se zobrazení na následující nižší nastavovací rozsah (desetinná tečka bude posunuta o jedno místo vlevo nebo se změní zobrazení LED) po 3 s Dále: Změnit číslici 4 nebo počkat 3 s a nastavit číslici 1. po 3 s Informace: Pokud bude [et] trvale stlačeno proběhne zobrazení všech rozsahů; po koncové hodnotě přeskočí opět k počáteční hodnotě. Poté [et] krátce uvolnit a nastavení začíná znovu. 26

27 10 Provoz Bezchybný provoz a dodržení přesnosti měření lze zajistit pouze v případě, že budou dodržovány podmínky okolního prostředí, stanovené v části Technická data ( Vyhledat datový list Zadejte číslo výrobku). Obzvláště dbejte na to, aby nebyl překročen maximální tlakový rozsah, měřící rozsah a povolená provozní teplota. Po zapnutí napájecího napětí a po uplynutí přípravné zpožďovací doby (ca. 0,5 s) se přístroj nachází v Run-ódu (= standardní pracovní provoz). Provádí své měřící a vyhodnocovací funkce a vytváří výstupní signály podle nastavených parametrů. Provozní signalizace 7 Ovládací a signalizační prvky. Během přípravné zpožďovací doby jsou výstupy spínány v souladu s naprogramováním: ON při spínací funkci (Hno / Fno) a OFF při rozpínací funkci (Hnc / Fnc). Jestliže je výstup 2 konfigurován jako analogový výstup, pak leží výstupní signál během přípravné zpožďovací doby u koncové hodnoty měřícího rozsahu Přečtení nastavení parametrů tlačit [ode/enter] tak dlouho, až se zobrazí požadovaný parametr. Krátce stlačit [et]. > > Přístroj ukazuje příslušnou hodnotu parametru. Po cca. 15 s ukazuje přístroj opět parametr, pak přejde zpět do provozního RUN-ódu Změna zobrazovací jednotky v režimu RUN-ódu V RUN-ódu krátce stlačit tlačítko [et]. Každé stlačení tlačítka přepne na další zobrazovací jednotku. > > Přístroj zobrazí na cca. 15 s aktuální měřenou hodnotu ve zvoleném zobrazení a odpovídající LED se rozsvítí. 27

28 10.3 ignalizace chyb [C1] [C2] [C] [OL] [UL] [Err] Zkrat v OUT1.* Zkrat v OUT2.* Zkrat v obou výstupech.* ěřená hodnota > 120% koncové hodnoty měřícího rozsahu. ěřená hodnota < počáteční hodnota měřícího rozsahu. Blikající: Chyba v měřící sondě... *Příslušný výstup je odpojen tak dlouho dokud trvá zkrat. Tato hlášení budou zobrazena i při vypnutém displeji Všeobecné provozní podmínky Přístroj je bezúdržbový u médií, která neulpívají na měřící sondě. Zkontrolujte čas od času vizuelně měřící sondu na usazeniny. Pokud je to nezbytné, čistěte ji v pravidelných intervalech. Použijte k tomu vhodou čistící kapalinu ( např. alkoholový roztok). Vyvarujte se přitom mechanickému poškození měřící sondy. 11 Technická data a rozměrové náčrtky Technická data a další informace pod 12 Nastavení z výroby Nastavení z výroby Nastavení uživatelem P1 422 rp1 412 ImP 1 ImPR OU1 OU2 YE Hno I P2 (FLOW) 844 rp2 (FLOW)

29 P2 (TEP) 24,0 rp2 (TEP) 23,8 AP (FLOW) 0,00 AEP (FLOW) 2110 AP (TEP) 0,0 AEP (TEP) 60,0 DIn2 +EDG FOU1 OFF FOU2 OFF dap 0,6 rto OFF di d3 Uni nm3h ELd FLOW EL2 FLOW LFC 0,04 dia 72 CGA 100 ref.p 1013 ref.t 15 Další informace na 29
