1 Technické informace pro montáž a provoz econtrol - Inteligentní komunikace pro bytové stanice LOGOaktiv Systém umožňující vzdálené řízení, konfiguraci a dohled bytových stanic LOGOaktiv včetně vzdálených odečtů měřičů.

2 1. Základní pojmy LOGOaktiv bytová stanice Bytová stanice LOGOaktiv osazená regulátorem Climatix zabezpečuje vytápění a přípravu TV pro bytovou jednotku. Regulátor Climatix je řídící jednotkou bytové stanice LOGOaktiv. Regulátor umožňuje komunikaci protokolem MOD-bus. Komunikace s AktivPack není standardně v regulátoru Climatix oživena. Je proto třeba před dodávkou stanic LOGOaktiv kontaktovat společnost Meibes CZ, která zajistí oživení komunikace v regulátoru Climatix. Ultrazvukový měřič HeatSonic a vodoměr Měřič spotřeby tepla, umožňující komunikaci protokolem M-Bus. Vodoměr s impulsním výstupem, měřící spotřebu studené vody, která je pomocí impulsů přenášena do měřiče tepla, kde je zaznamenána a přenášena dále protokolem M-Bus. AktivPack komunikační jednotka econtrol AktivPack je komunikační jednotkou systému econtrol umístěno v objektu ve kterém jsou instalovány bytové stanice LOGOaktiv. AktivPack zabezpečuje obousměrnou komunikaci mezi jednotlivými bytovými stanicemi LOGOaktiv a econtrol serverem. Zajišťuje též předávání dat z měřičů na econtrol server. econtrol server aplikační server uchovávající aktuální a historická data econtrol server je výkonný server umístěný v datovém centru, připojený k páteřní síti internetu a vybavený speciálním softwarem, který zabezpečuje ukládání dat, která si v pravidelných intervalech vyžádá od komunikačních jednotek AktivPack. econtrol server rovněž odbavuje jednotlivé požadavky uživatelů (pracovníků dohledu, správců objektu, uživatelů bytů), tedy přímo poskytuje vyžádané přehledy nebo předává pokyny ke změně nastavení parametrů konkrétní bytové stanice LOGOaktiv. Pokyny předává econtrol server komunikační jednotce AktivPack, která jej dále předá regulátoru Climatix osazenému v bytové stanici LOGOaktiv.

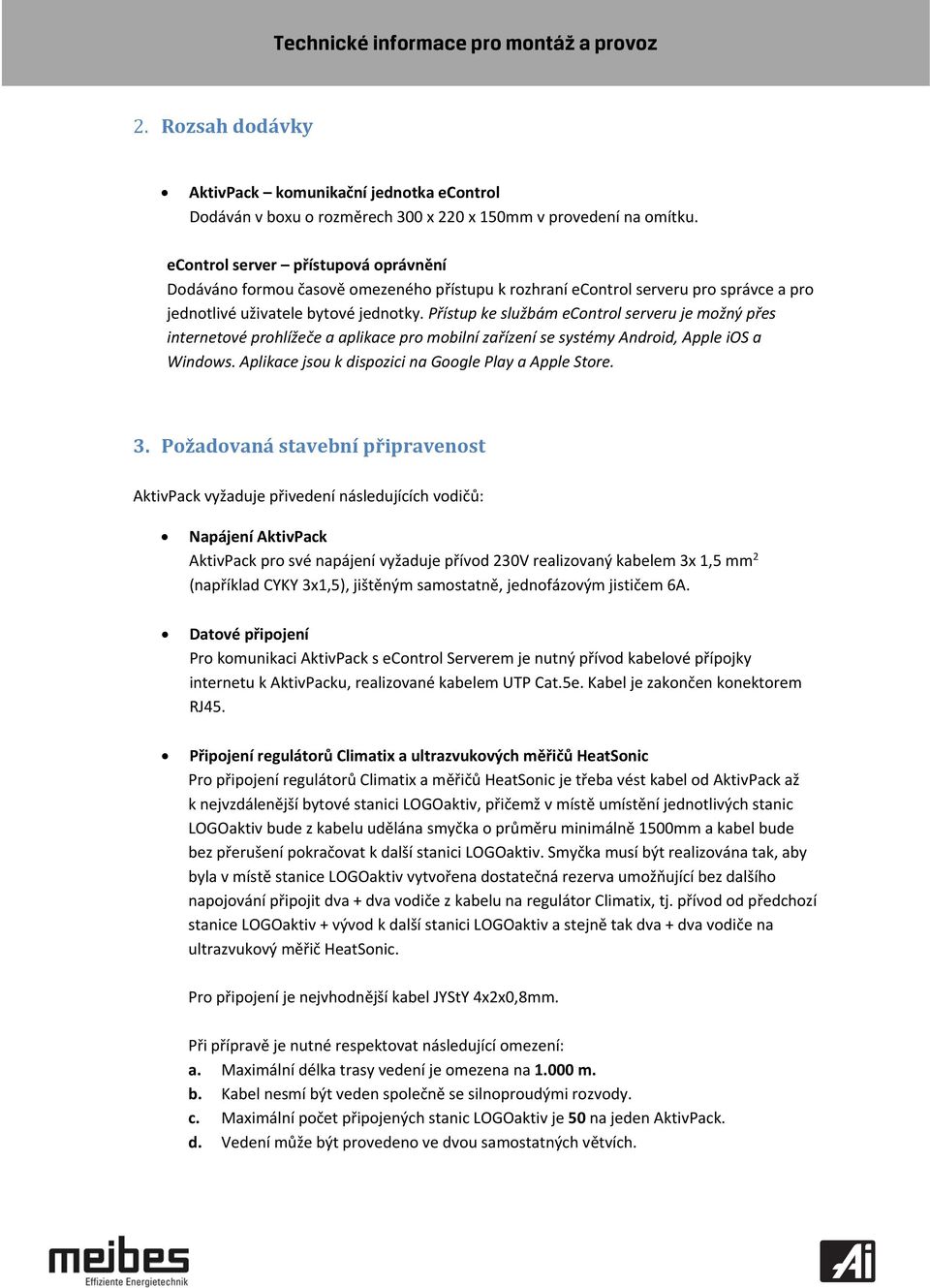

3 2. Rozsah dodávky AktivPack komunikační jednotka econtrol Dodáván v boxu o rozměrech 300 x 220 x 150mm v provedení na omítku. econtrol server přístupová oprávnění Dodáváno formou časově omezeného přístupu k rozhraní econtrol serveru pro správce a pro jednotlivé uživatele bytové jednotky. Přístup ke službám econtrol serveru je možný přes internetové prohlížeče a aplikace pro mobilní zařízení se systémy Android, Apple ios a Windows. Aplikace jsou k dispozici na Google Play a Apple Store. 3. Požadovaná stavební připravenost AktivPack vyžaduje přivedení následujících vodičů: Napájení AktivPack AktivPack pro své napájení vyžaduje přívod 230V realizovaný kabelem 3x 1,5 mm 2 (například CYKY 3x1,5), jištěným samostatně, jednofázovým jističem 6A. Datové připojení Pro komunikaci AktivPack s econtrol Serverem je nutný přívod kabelové přípojky internetu k AktivPacku, realizované kabelem UTP Cat.5e. Kabel je zakončen konektorem RJ45. Připojení regulátorů Climatix a ultrazvukových měřičů HeatSonic Pro připojení regulátorů Climatix a měřičů HeatSonic je třeba vést kabel od AktivPack až k nejvzdálenější bytové stanici LOGOaktiv, přičemž v místě umístění jednotlivých stanic LOGOaktiv bude z kabelu udělána smyčka o průměru minimálně 1500mm a kabel bude bez přerušení pokračovat k další stanici LOGOaktiv. Smyčka musí být realizována tak, aby byla v místě stanice LOGOaktiv vytvořena dostatečná rezerva umožňující bez dalšího napojování připojit dva + dva vodiče z kabelu na regulátor Climatix, tj. přívod od předchozí stanice LOGOaktiv + vývod k další stanici LOGOaktiv a stejně tak dva + dva vodiče na ultrazvukový měřič HeatSonic. Pro připojení je nejvhodnější kabel JYStY 4x2x0,8mm. Při přípravě je nutné respektovat následující omezení: a. Maximální délka trasy vedení je omezena na m. b. Kabel nesmí být veden společně se silnoproudými rozvody. c. Maximální počet připojených stanic LOGOaktiv je 50 na jeden AktivPack. d. Vedení může být provedeno ve dvou samostatných větvích.

4 4. Způsob připojení k AktivPack Napájení AktivPack Jednotlivé vodiče přívodu napětí 230V jsou připojeny do svorek umístěných vlevo na DIN liště dle jejich barevného označení. Datové připojení Konektor RJ45, kterým je ukončen přívodní kabel datového připojení, je zasunut do konektoru nacházejícího se vpravo od tlačítka LED POWER Připojení regulátorů Climatix Regulátor Climatix komunikuje s AktivPack prostřednictvím protokolu MOD-bus. Fyzická vrstva je realizována linkou RS-485, která je na jedné straně zakončena konektorem RJ45 zapojeným do portu COM1 jednotky AktivPack, případně i do portu COM2 při použití dvou samostatných větví, a dále pokračuje do regulátoru Climatix nejbližší bytové stanice LOGOaktiv, kde jsou jednotlivé vodiče připojeny na svorky plus (+) a mínus (-). Na svorkách plus (+) a mínus (-) jsou připojeny vodiče kabelu přicházejícího od předchozí stanice LOGOaktiv i vodiče kabelu pokračujícího k další stanici LOGOaktiv. Tímto způsobem se postupně v jedné linii propojí všechny regulátory Climatix bytových stanic LOGOaktiv (viz. schéma na úvodní straně). Při zapojování je nutné striktně dodržovat polaritu, kdy jeden vodič je vždy připojen na svorku plus (+) a druhý vodič na svorku mínus (-). Nejvzdálenější bytová stanice LOGOaktiv je koncovou jednotkou na RS-485 lince a v regulátoru Climatix je nutné nastavit odpovídající koncový odpor.

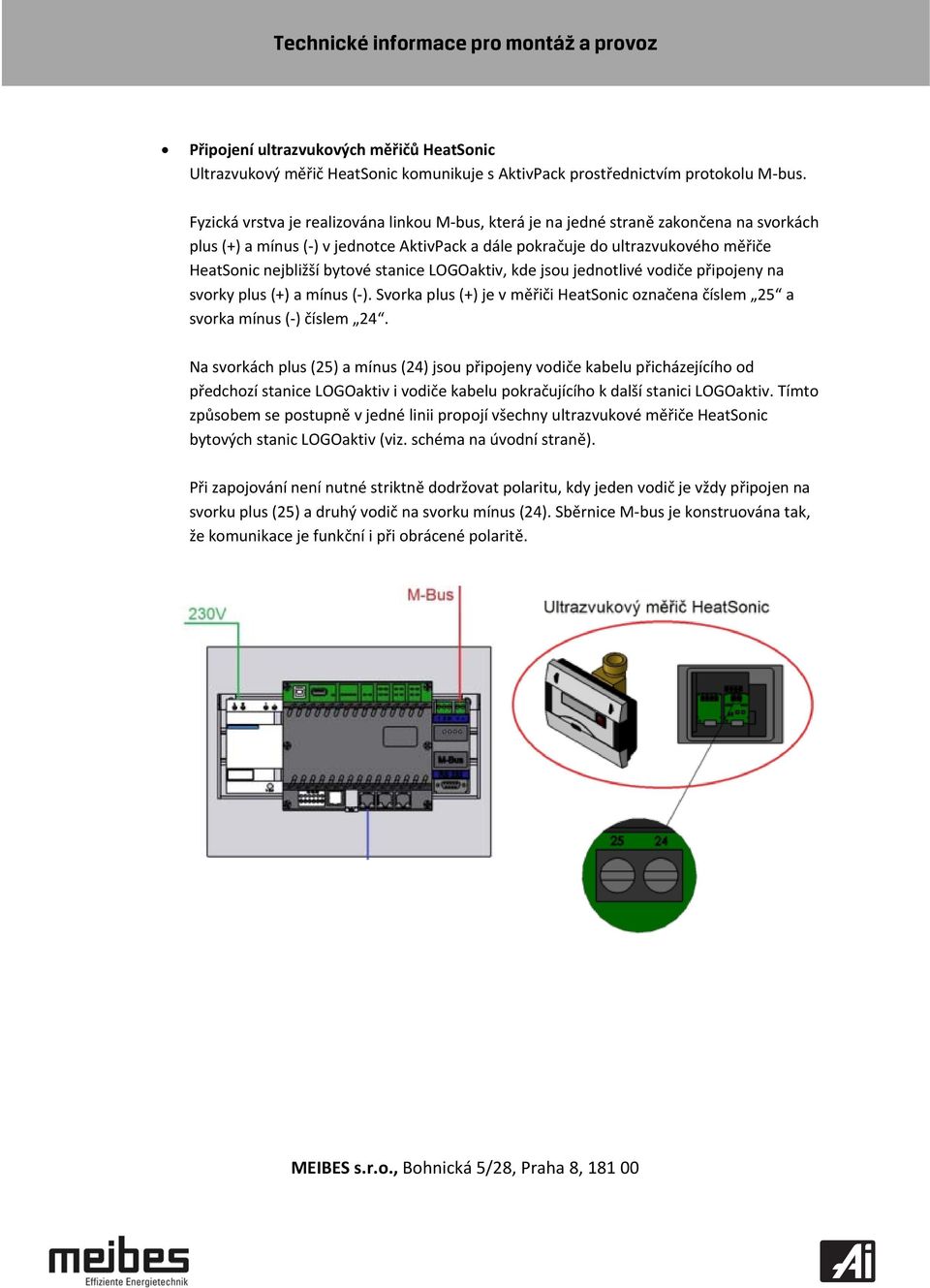

5 Připojení ultrazvukových měřičů HeatSonic Ultrazvukový měřič HeatSonic komunikuje s AktivPack prostřednictvím protokolu M-bus. Fyzická vrstva je realizována linkou M-bus, která je na jedné straně zakončena na svorkách plus (+) a mínus (-) v jednotce AktivPack a dále pokračuje do ultrazvukového měřiče HeatSonic nejbližší bytové stanice LOGOaktiv, kde jsou jednotlivé vodiče připojeny na svorky plus (+) a mínus (-). Svorka plus (+) je v měřiči HeatSonic označena číslem 25 a svorka mínus (-) číslem 24. Na svorkách plus (25) a mínus (24) jsou připojeny vodiče kabelu přicházejícího od předchozí stanice LOGOaktiv i vodiče kabelu pokračujícího k další stanici LOGOaktiv. Tímto způsobem se postupně v jedné linii propojí všechny ultrazvukové měřiče HeatSonic bytových stanic LOGOaktiv (viz. schéma na úvodní straně). Při zapojování není nutné striktně dodržovat polaritu, kdy jeden vodič je vždy připojen na svorku plus (25) a druhý vodič na svorku mínus (24). Sběrnice M-bus je konstruována tak, že komunikace je funkční i při obrácené polaritě. MEIBES s.r.o., Bohnická 5/28, Praha 8,
