Ultrazvuková chirurgie

Transkript

1 Ultrazvuková chirurgie

2 Standardně dodáváno s vozíkem. Přístroj Nástroje Macro 25 khz chirur gický Micro 35 khz chirur - gický 55 khz nůžky & háčky Lipo sukce (UAL) Konvenční liposukce (FLS) Ošetřo - vání ran (UAW) Sonoca 400 X X X X X X Sonoca 300 X X X X Sonoca-Lipo X X X Sonoca 190 X X Sonoca 185 Sonoca 180 Sonoca 180 M X X X

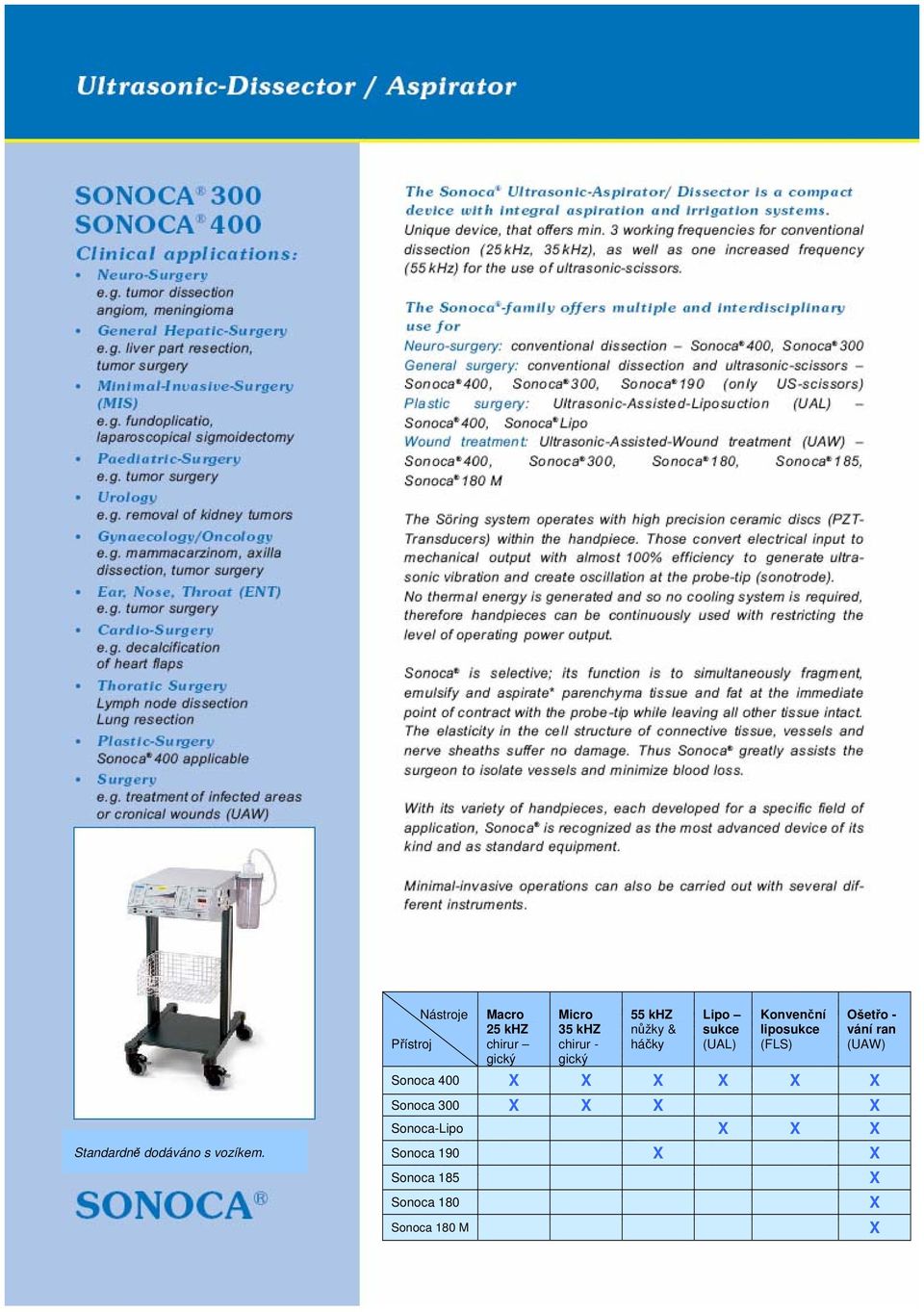

3 Ultrazvukový disektor / aspirátor Sonoca Ultrazvukový aspirátor/disektor je kompaktní přístroj se zabudovaným systémem aspirace a irigace. Tento unikátní přístroj nabízí minimálně tři pracovní frekvence: pro konvenční disekci (25 khz, 35 khz) a jednu vyšší frekvenci (55 khz) pro použití ultrazvukových nůžek. Skupina nástrojů Sonoca umožňuje opakované a interdisciplinární použivání Neurochirurgie: běžná konvenční disekce Sonoca 400, Sonoca 300 Obecná chirurgie: běžná konvenční disekce a ultrazvukové nůžky Sonoca 400, Sonoca 300, Sonoca 190 (pouze pro ultrazvukové nůžky) Plastická chirurgie: Ultrazvukem asistovaná liposukce (UAL) Sonoca 400, Sonoca Lipo Léčba ulcerací(ran): Ultrazvukem asistované ošetřování ran (UAW) Sonoca 400, Sonoca 300, Sonoca 180, Sonoca 185, Sonoca 180 M Söring používá ve svých handpiecech vysoce kvalitní keramické převodníky (PZT). Ty převádějí el. energii na mechanickou energii s téměř 100% efektivností a tak vytvářejí ultrazvukové vibrace a oscilace na hrotu sondy(sonotrody). Při tomto procesu nevzniká žádná tepelná energie a není tedy nutno používat chladicí system. Handpiecy mohou být proto používány kontinuálně, čímž se zároveň snižuje energetická spotřeba. Sonoca je selektivní, má schopnost současně fragmentovat, emulgovat a aspirovat parenchymatózní tkáň a tuk okamžitě po kontaktu s hrotem sondy ponechávajíce okolní tkáň nedotčenou. Proto nedochází k žádnému poškození elasticity buněčné struktury pojivové tkáně, cév a nervových pochev. Sonoca tak významně pomáhá chirurgovi spolehlivě preparovat cévy za minimálních krevních ztrát. Vzhledem k velkému výběru jednotlivých handpieců, každý vyvinut pro specifickou aplikaci, je Sonoca uznávána za nejdokonalejší nástroj svého druhu a zároveň jako standardní vybavení. Minimálně invazivní chirurgické zákroky mohou být také prováděny s několika různými nástroji. SONOCA 300 SONOCA 400 Klinické použití: Neurochirurgie např. disekce nádoru jako jsou angiomy a meningeomy Všeobecná chirurgie jater např. částečná resekce jater, chirurgie nádorů Minimálně invazivní chirurgie (MICH) např.fundoplikace, laparoskopická sigmoidektomie Dětská chirurgie např. chirurgie nádorů Urologie např. odstraňování nádorů ledvin Gynekologie/Onkologie např. rakovina prsu, disekce axily, chirurgie nádorů Krční, nosní, ušní (ORL) např.chirurgie nádorů Kardiochirurgie Např. dekalcifikace srdečních chlopní Hrudní chirurgie disekce mízních uzlin resekce plic Plastická chirurgie týká se přístroje Sonoca 400 Obecná chirurgie např. ošetřování infikovaných oblastí a chronických ulcerací. Játra, selektivně uvolněna pomocí ultrazvukové disekce

4 Inteligentní alternativy Kompaktní ultrazvukové disektory se zabudovanou irigací a odsávacími pumpami Kompaktní ultrazvukové disektory bez irigace a odsávacích pump Univerzální jednotka k následujícímu použití: Neurochirurgie Obecná chirurgie Gyn./Onkologie ORL Urologie Kardiochirurgie Minimálně invazivní chirurgie (MICH) Stolní jednotka určená k aplikaci bez sací pumpy: ideální přístroj pro ultrazvukové nůžky na opakované použití; je rovněž dostačující pro ultrazvukem asistované ošetřování ran (UAW). Lze jej rovněž vestavět do již existujících nosičů přístrojů (jako např. do endoskopických věžových nosičů). Stolní jednotka pro UAW Kompaktní jednotka k jemné tunelové lipektomii (FLS) a ultrazvukem asistované liposukci (UAL) "Kombinovaný zákrok" Dvojitý vozík Pro kombinovanou pracovní jednotku (např. Sonoca-300 a CPC-3000 na jednom vozíku). Kufříkový přístroj pro mobilní použití; aplikační možnosti stejné jako u Sonoca 180. Přístroj pro ošetřování ran se zabudovanou irigační pumpou umožňující přesné a jednoduché dávkování irigační tekutiny.

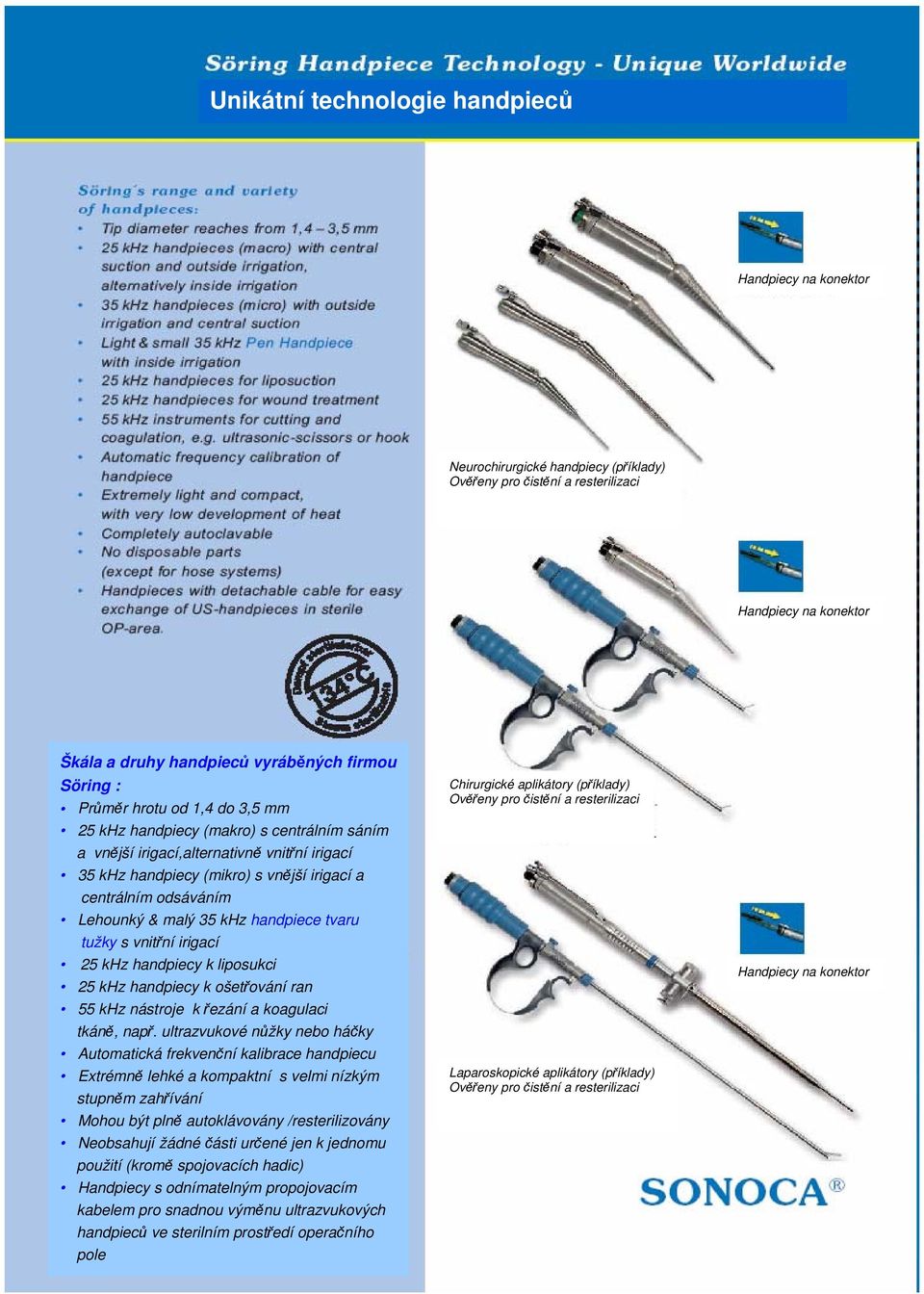

5 Unikátní technologie handpieců Handpiecy na konektor Neurochirurgické handpiecy (příklady) Ověřeny pro čistění a resterilizaci Handpiecy na konektor Škála a druhy handpieců vyráběných firmou Söring : Průměr hrotu od 1,4 do 3,5 mm 25 khz handpiecy (makro) s centrálním sáním a vnější irigací,alternativně vnitřní irigací 35 khz handpiecy (mikro) s vnější irigací a centrálním odsáváním Lehounký & malý 35 khz handpiece tvaru tužky s vnitřní irigací 25 khz handpiecy k liposukci 25 khz handpiecy k ošetřování ran 55 khz nástroje k řezání a koagulaci tkáně, např. ultrazvukové nůžky nebo háčky Automatická frekvenční kalibrace handpiecu Extrémně lehké a kompaktní s velmi nízkým stupněm zahřívání Mohou být plně autoklávovány /resterilizovány Neobsahují žádné části určené jen k jednomu použití (kromě spojovacích hadic) Handpiecy s odnímatelným propojovacím kabelem pro snadnou výměnu ultrazvukových handpieců ve sterilním prostředí operačního pole Chirurgické aplikátory (příklady) Ověřeny pro čistění a resterilizaci Laparoskopické aplikátory (příklady) Ověřeny pro čistění a resterilizaci Handpiecy na konektor

6 Vyrábíme v souladu s Evropskými standardy a proto naše produkty označujeme známkou CE. 1,5 Technické údaje Síťové napájení 230 V ± 10%; 502 Hz ± 5% djafkjldfkljfdj Měnitelné na 115 V ± 10%; 60 Hz ± 5% jafjdsfjd Jištění 2 Asb (230V); 4 Asb (115V); 5 Asb (100V) Spotřeba energie jafkjldfkljfdj 250 VA jafjdsfjd Klasifikace (v souladu s MDD) 2 b Bezpečnostní třída (v souladu s EN ) Frekvenční rozsah Výstup s rozpoznáním handpieců ajdflkdjkajf djafkjldfkljfdj kfaůlkfůlkafůkdfů I khz 1 Vakuové sání Rychlost proplachu fldůalůd alfůalff d 0 0,9 bar ml/min Rychlost infiltrace daůfd ůlaf dlfů l ml/min Rozměry přístrojů: ůfaldůfldaůd lf ůalf š x v x h Sonoca 300/400/Lipo Sonoca 190 adfůlů dalfů dalf ůldaf 430 x 150 x 560 mm rozměry 310 přístorů x 150 x 380 mm Hmotnost přístrojů: Sonoca ,5 kg Sonoca 400/Lipo Hmotnost přístrojů 28,5 kg Sonoca ,5 kg Rozměry nosných vozíků: 500 x 850 x 750 mm Hmotnost nosných vozíků: jafjdsfjd Sonoca 300/400/Lipo 12 kg kfaůlkfůlkafůkdfů Materiál na jedno použití: skládá se z dvojité plastové hadice 5 m dlouhé, oddělené linky pro odsávání a proplach, dodáváno v balení obsahujícím 12 sterilních souprav. / Technické změny vyhrazeny Výhradní zastoupení pro ČR: Almeda Sluneční nám Praha 5 Tel.: , , Fax: almeda@iol.cz
