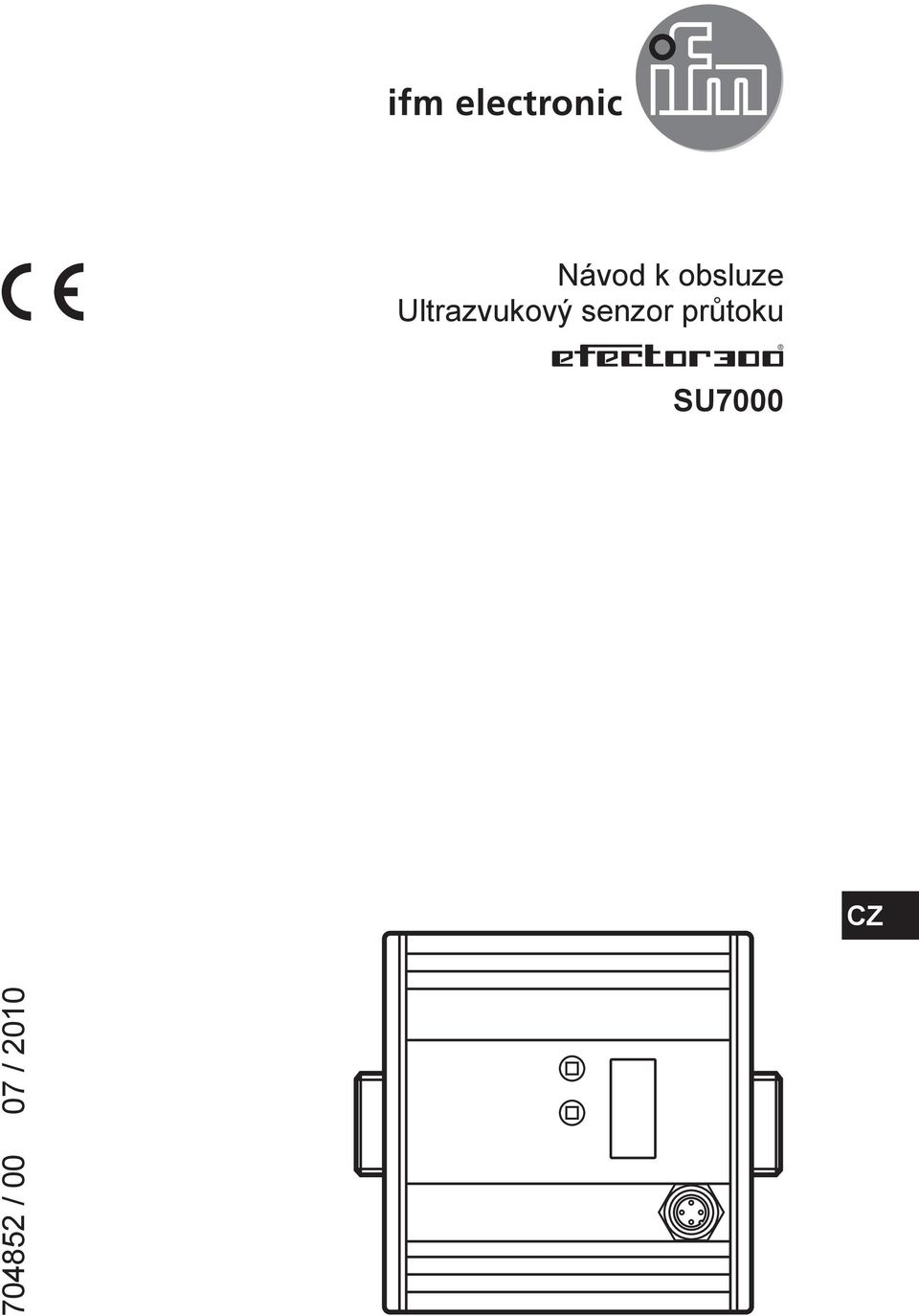

1 Návod k obsluze Ultrazvukový senzor průtoku U / / 2010

2 Obsah 1 Předběžná poznámka Použité symboly 4 2 Bezpečnostní pokyny 4 3 Použití z hlediska určení 5 4 Funkce ožnosti vyhodnocení Hlídání průtoku Hlídání množství spotřeby (celková funkce) Hlídání množství spotřeby impulsním výstupem Hlídání množství spotřeby s předvolbovým čítačem Hlídání teploty Hlídání průtoku nebo teploty / spínací funkce Hlídání průtoku nebo teploty / analogová funkce Doba přemostění náběhu [dt] Kalibrace ze strany zákazníka (CGA) 10 5 ontáž ísto montáže Zabudování do trubky rozvodu Ochrana při vysoké teplotě média 14 6 Elektrické připojení 14 7 Ovládací a signalizační prvky 15 8 enu truktura menu Vysvětlení menu 17 9 Parametrizovat Parametrizační proces všeobecně Nastavení pro hlídání průtoku Konfigurovat hlídání mezní hodnoty pomocí OUT Konfigurovat hlídání mezní hodnoty pomocí OUT Konfigurovat analogovou hodnotu průtoku Nastavení pro hlídání množství spotřeby Konfigurovat hlídání množství pomocí vyslání impulsu 20 2

3 9.3.2 Konfigurovat hlídání množství předvolbovým čítačem Konfigurovat programem řízený Reset čítače Vypnout Reset čítače Konfigurovat Reset čítače externím signálem Nastavení pro hlídání teploty Konfigurovat hlídání mezní hodnoty pomocí OUT Konfigurovat analogovou hodnotu teploty Nastavení uživatele (volitelně) tanovit standardní měřící jednotku průtoku Konfigurovat standardní zobrazení Nastavit spínací logiku výstupů Kalibrovat křivku měřící hodnoty Kalibrovací data převést zpět (vynulovat) Nastavit dobu přemostění rozběhu Nastavit tlumení měřící hodnoty Nastavit chování výstupů při chybě Zvolit na hlídané médium ervisní funkce Odečíst min. / max. hodnoty průtoku Všechny parametry převést zpět na nastavení z výroby Nastavení předvolbového čítače / impulsní hodnotnosti (ImP) Provoz Odečíst nastavení parametrů třídání zobrazené jednotky v módu RUN Zobrazit chyby Všeobecné provozní podmínky Rozměrový náčrtek Technická data Nastavovací rozsahy Nastavení z výroby 31 3

4 1 Předběžná poznámka 1.1 Použité symboly Návod k postupu > Reakce, výsledek [ ] Označení tlačítek, spínací plochy nebo indikátory Příčný odkaz Důležitá informace Při nedbání správného postupu jsou možné chybné funkce nebo poruchy. 2 Bezpečnostní pokyny Před uvedením přístroje do provozu si přečtěte jeho popis (Popis výrobku). Přesvědčete se o tom, zda je výrobek bez omezení vhodný pro příslušné aplikace. Nesprávné použití přístroje nebo použití neodpovídající jeho určení mohou vést k poruchám funkce přístroje nebo k nežádoucím následkům jeho aplikace. Proto může montáž, elektrické připojení, uvedení do provozu, obsluhu a údržbu přístroje provádět pouze autorizovaný odborný personál, vyškolený provozovatelem zařízení. U všech aplikací vyzkoušejte snášenlivost materiálu senzoru (viz. technická data v datovém listu senzoru) s měřeným médiem. 4

5 3 Použití z hlediska určení enzor hlídá proudící médium. Přístroj detekuje 3 procesní veličiny, průtokové množství, množství spotřeby a teplotu média. Oblast nasazení Voda Roztoky glykolu Oleje (viskozita: 68 mm²/s při 40 C) Volby média, které má být hlídáno Funkce 4.1 ožnosti vyhodnocení Na displeji ukazuje přístroj aktuální procesní hodnoty. Přístroj vytváří 2 výstupní signály v souladu s parametrizováním. OUT1: 3 možnosti volby... parametrizace pínací signál pro průtoková množství - mezní hodnota... ( 9.2.1) nebo impulsní sled pro čítač množství... ( 9.3.1) nebo spínací signál pro čítač předvolby.... ( 9.3.2) OUT2: 4 možnosti volby pínací signál pro průtoková množství - mezní hodnota... ( 9.2.2) nebo spínací signál pro hodnotu teploty... ( 9.4.1) nebo analogový signál pro průtokové množství... ( 9.2.3) nebo analogový signál pro teplotu... ( 9.4.2) ísto jako výstup může být OUT2 (Pin2) použit jako vstup pro externí signál Reset... ( 9.3.5) 4.2 Hlídání průtoku Průtok je hlídán ultrazvukovým měřícím systémem, měřící signály jsou vyhodnoceny elektronikou. Vydány mohou být dva spínací signály pro mezní hodnoty průtoku (výstup 1 a výstup 2). Ke spínacím funkcím 4.5. Na výstup 2 může být přiveden analogový signá ( ma nebo V), který je úměrný průtoku. K výstupním funkcím

6 4.3 Hlídání množství spotřeby (celková funkce) Přístroj je opatřen interním čítačem množství. Tento čítač trvale sumarizuje průtokové množství. uma (součet) odpovídá aktuálnímu množství spotřeby od posledního Resetu. Aktuální stav čítače může být zobrazen. Přídavně může být do paměti uložena hodnota před posledním Resetem. Také tato hodnota může být zobrazena. Každých 10 minut ukládá čítač do paměti sumarizovanou množství spotřeby. Po přerušení napětí je tato hodnota k dispozici jako aktuální stav čítače. Pokud je nastaven časově řízený Reset, pak bude do paměti uložen také doba nastaveného Resetového intervalu. ožná ztráta dat bude tak obnášet maximálně 10 minut. Čítač může být nastaven zpět (vynulován) následujícím způsobem: anuální Reset ( 9.3.3). Časově řízený automatický Reset ( 9.3.3). Externí vstupní signál na Pin 2 ( 9.3.5) Hlídání množství spotřeby impulsním výstupem Výstup 1 dává pokaždé jeden čítací impuls, jestliže je dosaženo hodnoty nastavené v [ImP] ( 9.3.1) Hlídání množství spotřeby s předvolbovým čítačem ožné jsou 2 způsoby hlídání: Časově závislé hlídání množství. -- Nastavení: [ImP] = množství x, [ImPR] = [no], [rto] = doba trvání t. -- Pokud bude množství x dosaženo během doby trvání t, pak sepne výstup 1 a zůstane sepnutý tak dlouho, až bude čítač nastaven zpět (vynulován). -- Pokud nebude množství x po uplynutí doby trvání t dosaženo, pak bude čítač automaticky nastaven zpět (vynulován) a čítání začne znovu; Výstup 1 nesepne Časově nezávislé hlídání množství -- Nastavení: [ImP] = množství x, [ImPR] = [no], [rto] = [OFF]. -- Pokud bude množství x dosaženo, sepne výstup 1 a zůstane sepnut tak dlouho, až bude čítač nastaven zpět (vynulován). j 4.4 Hlídání teploty Na výstup 2 může být dodán spínací signál mezní hodnoty teploty. Ke spínacím funkcím

7 Na výstup 2 může být dodán teplotě úměrný analogový signál ( ma nebo V). K výstupním funkcím Hlídání průtoku nebo teploty / spínací funkce OUTx změní svůj spínací stav při překročení nebo nedosažení nastavených spínacích mezí (P1, rp1). Volitelné jsou přitom následující spínací funkce: Hysterezní funkce / spínač (Obr. 1): [OUx] = [Hno]. Hysterezní funkce / rozpínač (Obr. 1): [OUx] = [Hnc]. Nejprve bude stanoven spínací bod (P1), pak v požadované vzdálenosti zpětný spínací bod (rp1). Okénková funkce / spínač (Obr. 2): [OUx] = [Fno]. Okénková funkce / rozpínač (Obr. 2) [OUx] = [Fnc]. Šířka okénka je nastavitelná pomocí vzdáleností P od rp. Px = horní hodnota, rpx = spodní hodnota Q 1 2 Q FE FE P rp HY P rp Příklady hlídání průtoku HY = Hystereze; FE = Okénko t Hno Hnc t Fno Při nastavení okénkové funkce mají spínací a zpětný spínací body pevně nastavenou hysterezi 0,25% koncové hodnoty měřícího rozsahu. Toto drží spínací stav výstupu stabilním při velmi malém kolísání průtoku. 4.6 Hlídání průtoku nebo teploty / analogová funkce Analogový počáteční bod [AP] stanoví, při které měřící hodnotě obnáší výstupní signál 4 ma nebo 0 V. Analogový koncový bod [AEP] stanoví, při které měřící hodnotě obnáší výstupní signál 20 ma nebo 10 V. inimální vzdálenost mezi AP a AEP = 20% koncové hodnoty měřícího rozsahu Fnc

8 Napěťový výstup V (příklad hlídání průtoku) Nastavení z výroby ěřící rozsah škálovaný U [V] U [V] EW EW = koncová hodnota měřícího rozsahu V nastaveném měřícím rozsahu leží výstupní signál mezi 0 a 10 V. Dále bude signalizováno: Proudění nad měřícím rozsahem: Výstupní signál > 10 V. Q 0 0 AP AEP EW Q Proudový výstup ma (příklad hlídání průtoku) Nastavení z výroby ěřící rozsah škálovaný I [ma] I [ma] EW EW = koncová hodnota měřícího rozsahu V nastaveném rozsahu leží výstupní signál mezi 4 a 20 ma. Dále bude signalizováno: Proudění nad měřícím rozsahem: Výstupní signál > 20 ma. Q 0 AP AEP EW Q 8

9 4.7 Doba přemostění náběhu [dt] Pokud je doba přemostění náběhu aktivní ([dt] > [0]), pak platí: Jakmile překročí průtokové množství 0,5% koncové hodnoty měřícího rozsahu (EW), nastanou následující průběhy: Bude nastartována doba přemostění náběhu: Výstup 1 spíná v souladu s naprogramováním: ON při spínací funkci, OFF při rozpínací funkci. Výstup 2 spíná při vyhodnocování proudění ([EL2] = [FLOW]) v souladu s naprogramováním: ON při spínací funkci, OFF při rozpínací funkci). [dt] působí pouze na spínací signály pro hlídání průtoku. Po nastartování doby přemostění náběhu jsou možné 3 případy: Průtokové množství stoupá rychle a dosáhne spínacího bodu / správného rozsahu v rozpětí dt výstupy zůstávají aktivní. Průtokové množství stoupá pomalu a nedosáhne spínacího bodu / správného rozsahu v rozpětí dt výstupy budou převedeny zpět (deaktivovány). Průtokové množství spadne v rozpětí dt pod 0,5% výstupy budou okamžitě převedeny zpět (deaktivovány); dt bude zastaven. Příklad: dt při hysterezní funkci Q P rp ,5% 1 0 dt dt t Hno 1 0 Hnc 1 Proudění dosáhne 0,5% EW dt startuje, výstup je aktivní. 2 dt uplynula, Q dosáhlo P výstup zůstává aktivní. 3 Q klesne pod Px, zůstává ale nad rp výstup zůstává aktivní. 4 Q klesne pod rp, výstup je převeden zpět. 5 Q dosáhne znovu 0,5% EW dt startuje, výstup je aktivní. 6 dt uplynula, Q nedosáhlo P výstup je převeden zpět. 7 Proudění dosáhne P výstup je aktivní. 9

10 Příklad: dt při okénkové funkci Q P rp 0,5% dt dt t Fno Fnc 10 1 Proudění dosáhne 0,5% EW dt startuje, výstup je aktivní. 2 dt uplynula, Q dosáhlo správného výstup zůstává aktivní. 3 Q stoupne nad P (opustí správný rozsah) výstup je převeden zpět. 4 Q klesne opět pod P, výstup je opět aktivní. 5 Q klesne pod rp (opustí správný rozsah), výstup je opět převeden zpět. 6 Q dosáhne znovu 0,5% EW dt startuje, výstup je aktivní. 7 dt uplynula, Q nedosáhlo správného rozsahu, výstup je převeden zpět. 8 Q dosáhne spráný rozsah, výstup je aktivní. 4.8 Kalibrace ze strany zákazníka (CGA) Kalibrací ze strany zákazníka bude změněn vzestup křivky měřící hodnoty. Ta ovlivňuje zobrazení a výstupy. A A Pracovní hodnota pro zobrazení a výstupní signály V1 140% EW Q Průtok V0 100% EW EW Koncová hodnota měřícího rozsahu V2 60% EW V0 Křivka měřící hodnoty při Nastavení z výroby EW Q V1, V2 Křivka měřících hodnot po kalibraci Změna vzestupu bude zobrazena v procentech. Nastavení z výroby = 100%. Po změně může být kalibrace nastavena zpět na nastavení z výroby ( 9.5.5).

11 5 ontáž 5.1 ísto montáže Přístroj zamontovat do té části zařízení, v níž médium proudí pod tlakem. Tím bude zabráněno rušivým vlivům způsobeným vzduchovými bublinami. Přístroj zabudovat tak, aby měřící trubice byla úplně zaplněna. Vzít v úvahu vtokové a výtokové cesty. Tím budou kompenzovány rušivé vlivy způsobené ohyby, ventily, redukcemi a podobnými komponentami. Zvláště platí: Uzavírací a regulační zařízení se nesmí nacházet přímo před přístrojem. 5 x D 2 x D F F = rušivé vlivy; D = průměr trubky; F = směr proudění ontáž provést v místě potrubí kde médium stoupá F F F = směr proudění 11

12 Zakázány jsou následující místa montáže Přímo před potrubím kde médium klesá V potrubí kde médium klesá F F F = směr proudění V nejvyšším bodě rozvodného systému potrubí. Bezprostředně před výpustí. F F F = směr proudění Na sací straně čerpadla. F F = směr proudění 12

13 5.2 Zabudování do trubky rozvodu Přístroj bude zabudován do trubky rozvodu pomocí adaptérů. Adaptéry je nutno objednat jako příslušenství zvlášť. Objednací číslo E40178: 2 adaptéry G¾ pro trubkové rozvody R½, V4A + 2 těsnění, Objednací číslo E40151: 2 adaptéry G¾ pro trubkové rozvody R½, mosaz + 2 těsnění. A B C D DC B A Flow direction 1. Adaptér (B) našroubovat do trubkového rozvodu (A). 2. Vložit těsnění (C) a přístroj nasadit podle označeného směru průtoku (flow direction). 3. Adaptér (B) ručně našroubovat na přípoje (D). 4. Oba adaptéry protichůdně utáhnout (utahovací moment: 30 Nm). Po montáži mohou vzduchové bubliny v systému narušovat měření. Odpomoc: Po montáži systém propláchnout za účelem odvzdušnění (množství proplachu > 3 l/min.). Pozor: Je nutno zabránit následujícím způsobům montáže: měr proudění vodorovný, přístroj kolmo, zástrčka nahoře. Existují nebezpečí, že se vytvoří vzduchové bubliny. Toto může narušit přesnost měření. F F = směr proudění 13

14 5.3 Ochrana při vysoké teplotě média Při teplotách média nad 50 C se mohou některé oblasti krytu ohřát nad teplotu 65 C. Zabránit kontaktu krytu se vznětlivými látkami a neúmyslnému dotyku s ním. 6 Elektrické připojení Přístroj může být instalován pouze odborníky elektrotechnického oboru. Řiďte se národními a mezinárodními předpisy pro zřizování elektrotechnických zařízení. Napájení elektrickým napětím podle EN50178, ELV, PELV. Uvést zařízení do stavu bez napětí. Přístroj připojit následujícím způsobem: BN 2 WH 4 BK 3 BU L+ OUT2/InD OUT1 L Pin1 Pin3 Pin4 (OUT1) Pin2 (OUT2/InD) Ub+ Ub- pínací signál: ezní hodnota průtoku. pínací signál: Čítač množství dosáhl hodnoty předvolby. Impulsy: Vždy 1 impuls, jestliže je dosaženo předem daného průtokového množství. pínací signál: ezní hodnota průtoku. pínací signál: ezní hodnota teploty. Analogový signál průtoku. Analogový signál teploty. Vstup signálu "Reset čítače". Barvy vodčových žil u kabelových zásuvek ifm: 1 = BN (hnědá), 2 = WH (bílá), 3 = BU (modrá), 4 = BK (černá) 14

15 7 Ovládací a signalizační prvky l/min m 3 /h l m 3 C 10 3 P2 P ode /Enter et 1 až 8: Indikátor-LED - LED 1 = aktuální průtok v litry/minuta. - LED 2 = aktuální průtok v kubický metr/hodina. - LED 3 = aktuální množství spotřeby od posledního Resetu v litrech. - LED 3 blikající = množství spotřeby před posledním Resetem v litrech. - LED 4 = aktuální množství spotřeby od posledního Resetu v kubických metrech. - LED 4 blikající = množství spotřeby před posledním Resetem v kubických metrech. - LED 5 = aktuální teplota média ve C. - LED 6 = množství spotřeby v 10³ kubických metrů. - LED 7, LED 8 = spínací stav příslušného výstupu. 9: Alfanumerické zobrazení, 4-místné - zobrazení aktuálního průtokového množství (při nastavení [ELd] = [FLOW]). - zobrazení stavu čítače (při nastavení [ELd] = [TOTL]). - zobrazení aktuální teploty média (při nastavení [ELd] = [TEP]). - zobrazení parametrů a hodnot parametrů. 10: Tlačítko ode/enter - Zvolení parametrů a potvrzení hodnot parametrů. 11: Tlačítko et - Nastavení hodnot parametrů (spojitě trvalým stlačením; krokově jednotlivými stlačeními). - střídání (změna) zobrazené rozměrové jednotky v normálním pracovním provozu (mód RUN). 15

16 16 8 enu 8.1 truktura menu l/min m 3 /h l C 15s 15s 15s 15s m 3 l* m 3* = [ode/enter] / = [ET] l nebo m 3 = aktuální stav čítače v l m 3 nebo 1000 m 3 l* nebo m 3 * = v paměti uložený stav čítače v l, m 3 nebo 1000 m 3

17 8.2 Vysvětlení menu P1/rP1 Horní / spodní mezní hodnota. ImP impulsní váha (hodnotnost. ImPR Opakování impulsu aktivní (= funkce Vydání impulsu) nebo neaktivní (= funkce Předvolbový čítač). Výstupní funkce OUT1 (průtok nebo množství spotřeby): OU1 - spínací signál mezních hodnot: Hysterezní funkce nebo okénková funkce, vždy spínač nebo rozpínač. - Impulsní nebo spínací signál pro čítač možství. Výstupní funkce OUT2 (průtok nebo teplota): - spínací signál mezních hodnot: Hysterezní funkce nebo okénková funkce, OU2 vždy spínač nebo rozpínač. - výstupní signál: 4-20 ma [I] nebo 0-10 V [U]. Alternativně: Konfigurovat OUT2 (Pin2) jako vstup pro externí Resetový signál: Nastavení: [OU2] = [InD]. P2/rP2 Horní / dolní mezní hodnota průtoku nebo teploty. AP Analogová počáteční hodnota průtoku nebo teploty. AEP Analogová koncová hodnota průtoku nebo teploty. DIn2 Konfigurovat vstup (Pin2) pro Reset čítače. EF Rozšířené funkce / rozpínač roviny menu 2. HI / LO Paměť maximální hodnoty / paměť minimální hodnoty průtoku. CGA Kalibrace měřící křivky ze strany uživatele. CAr Zpětné převedení (nulování) kalibračních dat. FOU1 Chování výstupu 1 v případě chyby přístroje. FOU2 Chování výstupu 2 v případě chyby přístroje. dt Doba přemostění rozběhu (startup delay). P-n pínací logika výstupů: pnp / npn. dap Tlumení měřící hodnoty / konstanta tlumení v sekundách. rto Reset čítače: anuální převedení zpět (Reset) / časově řízené převedení zpět (Reset). di Rychlost aktualizace a orientace zobrazení. Uni tandardní měrná jednotka systémového tlaku: litry/minuta nebo kubický metr/ hodina. ELd Zobrazení standardní měřící veličiny: Hodnota průtoku / stav čítače / teplota média. tandardní měřící veličina pro vyhodnocení pomocí OUT2: EL2 - ignál mezní hodnoty nebo analogový signál průtoku - ignál mezní hodnoty nebo analogový signál teploty. EDI Volby média, které má být hlídáno. re Provést znovu-nastavení z výroby. 17

18 9 Parametrizovat Během parametrizačního procesu zůstává přístroj v pracovním provozu. Provádí dále své hlídací funkce se stávajícími parametry tak dlouho, až je parametrizace ukončena. 9.1 Parametrizační proces všeobecně Každé parametrizační nastavení potřebuje 3 kroky: 1 Zvolit parametry tlačit [ode/enter] tak dlouho, až se zobrazí požadovaný parametr. 2 Nastavit hodnotu parametru tlačit [et] a přidržet je stlačené. > > Po dobu 5 s bude blikavě zobrazena aktuální nastavena hodnota parametru. > > Za 5 s: Nastavovací hodnota bude změněna: krokově jednotlivými stlačeními nebo spojitě trvalým stačením. Číselné hodnoty budou trvale zvyšovány. Jestliže má být hodnota snižována: Zobrazení nechat běžet až k maximální nastavovací hodnotě. Pak začne průběh opět od minimální nastavovací hodnoty. 3 Potvrdit hodnotu parametru Krátce stlačit [ode/enter]. > > Bude opět zobrazen parametr. Nová nastavovací hodnota bude uložena do paměti. Nastavit další parametry Začít opět krokem 1. Parametrizaci ukončit tlačovat po sobě [ode/enter] tak dlouho, až bude zobrazena aktuální měřící hodnota nebo 15 s počkat. > > Přístroj přejde zpět do pracovního provozu. ode /Enter ode /Enter ode /Enter et et et 18

19 třídání roviny menu 1 na rovinu menu 2: tlačit [ode/enter] tak dlouho, až bude zobrazeno [EF]. ode /Enter et Krátce stlačit [et]. > > Bude zobrazen první parametr podmenu (zde: [HI]). ode /Enter et Uzamčení / odemčení Přístroj je možno elektronicky uzamknout, takže tím je zabráněno neúmyslným chybným zadáním. Zajistit, aby se přístroj nacházel v normálním pracovním provozu. tlačit [ode/enter] + [et] 10 s dlouho. > > Bude zobrazeno [Loc]. Během provozu: jestliže bude prováděn pokus změnit hodnoty parametrů, pak bude krátkodobě zobrazeno [Loc]. Pro odemčení: tlačit [ode/enter] + [et] 10 s dlouho. ode et > > bude zobrazeno [uloc]. /Enter tav při dodání: neuzamčen. ode /Enter et Timeout (časová prodleva): Jestliže během nastavení parametru nebude po dobu 15 s stlačeno žádné tlačítko, přejde přístroj s nezměněnými hodnotami zpět do pracovního provozu. Při teplotách média nad 50 C se mohou některé oblasti krytu ohřát nad teplotu 65 C. V tomto případě neovládat tlačítka ručně; místo toho použít pomocný předmět. 19

20 9.2 Nastavení pro hlídání průtoku Konfigurovat hlídání mezní hodnoty pomocí OUT1 Zvolit [OU1] a nastavit spínací funkci: --[Hno] = Hysterezní funkce/spínač --[Hnc] = Hysterezní funkce/rozpínač, --[Fno] = Okénková funkce/spínač, --[Fnc] = Okénková funkce/rozpínač. Zvolit [P1] a nastavit měřící hodnotu, při níž výstup sepne. Zvolit [rp1] a nastavit hodnotu, při níž výstup přepne zpět bude resetován) Konfigurovat hlídání mezní hodnoty pomocí OUT2 Zvolit [EL2] a nastavit [FLOW]. Zvolit [OU2] a nastavit spínací funkci: --[Hno] = Hysterezní funkce/spínač --[Hnc] = Hysterezní funkce/rozpínač, --[Fno] = Okénková funkce/spínač, --[Fnc] = Okénková funkce/rozpínač. Zvolit [P2] a nastavit hodnotu, při níž výstup sepne. Zvolit [rp2] a nastavit hodnotu, při níž výstup přepne zpět (bude resetován) Konfigurovat analogovou hodnotu průtoku Zvolit [EL2] a nastavit [FLOW]. Zvolit [OU2] a nastavit funkci: --[I] = proudový signál (4 20 ma), úměrný průtoku; --[U] = napěťový signál (0 10 V), úměrný průtoku. Zvolit [AP] a nastavit hodnotu, při níž bude vydána minimální hodnota. Zvolit [AEP] a nastavit hodnotu, při níž bude vydána maximální hodnota. 9.3 Nastavení pro hlídání množství spotřeby Konfigurovat hlídání množství pomocí vyslání impulsu Zvolit [OU1] a nastavit [ImP]. Zvolit [ImP] a nastavit průtokové množství, při němž budy vždy vydán 1 impuls ( 9.7). Zvolit [ImPR] a nastavit [YE]. > > Opakování impulsu je aktivní. Výstup 1 dává pokaždé jeden čítací impuls, jestliže je dosaženo hodnoty nastavena v [ImP]. 20

21 9.3.2 Konfigurovat hlídání množství předvolbovým čítačem Zvolit [OU1] a nastavit [ImP]. Zvolit [ImP] a nastavit průtokové množství, při němž výstup 1 sepne ( 9.7). Zvolit [ImPR] a nastavit [no] > > Opakování impulsu je aktivní. Výstup sepne ON, když je dosaženo hodnoty nastavené v [ImP]. Výstup zůstává sepnutý do doby, kdy je čítač převeden zpět (resetován) Konfigurovat programem řízený Reset čítače Zvolit [rto], dále pak s a) nebo b). a) Čítač převést zpět (resetovat) manuálně: tlačit [et] tak dlouho, až se zobrazí [re.t], pak krátce stlačit [ode/ Enter]. b) Zadat hodnotu pro časově řízené zpětné převedení (Reset) tlačit [et] tak dlouho, až se objeví požadovaná hodnota (interval od 1 hodiny do 8 týdnů), pak krátce stlačit [ode/enter] Vypnout Reset čítače Zvolit [rto] a nastavit [OFF]. Čítač bude převeveden zpět (resetován) teprve po přetečení (= nastavení z výroby) Konfigurovat Reset čítače externím signálem Zvolit [OU2] a vybrat [InD]. Zvolit [Din2] a nastavit resetový signál: --[HI] = Reset při vysokém signálu, --[LOW] = Reset při nízkém Low signálu, --[+EDG] = Reset při nástupné hraně, --[-EDG] = Reset při sestupné hraně. 9.4 Nastavení pro hlídání teploty Konfigurovat hlídání mezní hodnoty pomocí OUT2 Zvolit [EL2] a nastavit [TEP]. Zvolit [OU2] a nastavit spínací funkci: --[Hno] = Hysterezní funkce/spínač --[Hnc] = Hysterezní funkce/rozpínač, --[Fno] = Okénková funkce/spínač, --[Fnc] = Okénková funkce/rozpínač. Zvolit [P2] a nastavit hodnotu, při níž výstup sepne. Zvolit [rp2] a nastavit hodnotu, při níž výstup přepne zpět (bude resetován). 21

22 9.4.2 Konfigurovat analogovou hodnotu teploty Zvolit [EL2] a nastavit [TEP]. Zvolit [OU2] a nastavit funkci: --[I] = proudový signál (4 20 ma), úměrný teplotě; --[U] = napěťový signál (0 10 V), úměrný teplotě. Zvolit [AP] a nastavit hodnotu, při níž bude vydána minimální hodnota. [AEP] a nastavit hodnotu, při níž bude vydána maximální hodnota. 9.5 Nastavení uživatele (volitelně) tanovit standardní měřící jednotku průtoku Zvolit [Uni] a stanovit rozměrovou jednotku: [Lmin] nebo [m3h] Konfigurovat standardní zobrazení Zvolit [ELd] a stanovit standardní měřící veličinu: --[FLOW] = displej ukazuje aktuální hodnotu průtoku ve standardní rozměrové jednotce. --[TOTL] = displej ukazuje aktuální stav čítače v l, m 3 nebo 1000 m 3. --[TEP] = displej ukazuje aktuální teplotu média ve C. Zvolit [di] a stanovit rychlost aktualizace a orientaci zobrazení: --[d1] = aktualizace měřených hodnot každých 500 ms. --[d2] = aktualizace měřených hodnot každých 1000 ms. --[d3] = aktualizace měřených hodnot každých 2000 ms. --[rd1], [rd2], [rd3] = Anzeige jako d1, d2, d3; otočeno o [OFF] = zobrazení je v pracovním provozu vypnuto Nastavit spínací logiku výstupů Zvolit [P-n] a nastavit [PnP] nebo [npn] Kalibrovat křivku měřící hodnoty Zvolit [CGA] a nastavit procentuální hodnotu mezi 60 a 140 (100 = nastavení z výroby) Kalibrovací data převést zpět (vynulovat) Zvolit [CAr]. tlačit [ET] a přidržet stlačené tak dlouho, až bude zobrazeno [----]. Krátce stlačit [ode/enter]. > > Hodnoty budou převedeny zpět na nastavení z výrob (CGA=100) Nastavit dobu přemostění rozběhu Zvolit [dt] a nastavit číselnou hodnotu v sekundách. 22

23 9.5.7 Nastavit tlumení měřící hodnoty Zvolit [dap] a nastavit konstantu útlumu v sekundách (hodnota t 63%) Nastavit chování výstupů při chybě Zvolit [FOU1] a stanovit hodnotu: --[On] = výstup 1 spíná ON v případě chyby. --[OFF] = výstup 1 rozpíná OFF v případě chyby. Zvolit FOU2] a stanovit hodnotu: --[On] = výstup 2 spíná ON v případě chyby, analogový signál přejde na horní dorazovou hodnotu. --[OFF] = výstup 2 rozpíní OFF v případě chyby, analogový signál přejde na spodní dorazovou hodnotu Zvolit na hlídané médium Zvolit [EDI] a nastavit požadované médium: --[H2O] = voda --[GLYC] = roztoky glykolu --[OIL] = oleje 9.6 ervisní funkce Odečíst min. / max. hodnoty průtoku Zvolit [HI] nebo [LO], krátce stlačit [et]. [HI] = maximální hodnota, [LO] = minimální hodnota. Vymazat paměť: Zvolit [HI] nebo [LO]. tlačit [ET] a přidržet stlačené tak dlouho, až bude zobrazeno [----]. Krátce stlačit [ode/enter]. Je vhodné vymazat paměť, jestliže přístroj pracuje poprvé za normálních provozních podmínek Všechny parametry převést zpět na nastavení z výroby Zvolit [re]. tlačit [et] a přidržet stlačené tak dlouho, až bude zobrazeno [----]. Krátce stlačit [ode/enter]. Nastavení z výroby naleznete na konci návodu ( 13 Nastavení z výroby). Je smysluplné poznamenat si v této tabulce vlastní nastavení před provedením funkce. 23

24 9.7 Nastavení předvolbového čítače / impulsní hodnotnosti (ImP) Přístroj disponuje 7 nastavovacími rozsahy: LED Zobrazení Šířka kroku Hodnota ,1 l 0, ,9 l l l ,01 m³ 10, ,99 m³ ,1 m³ 100, ,9 m³ m³ m³ m³ m³ m³ m³ m³ Postup nastavení: [OU1] nastavit na [ImP] ( 9.3.2). tlačit [ode/enter] tak dlouho, až se zobrazí [ImP]. tlačit [et] a přidržet je stlačené. > > Po dobu 5 s bude blikavě zobrazena aktuální číselná hodnota, nato pak bude aktivována první číslice ze 4 číslic (blikající číslice může být změněna). Nastavit požadovanou hodnotu, jak je uvedeno v následující tabulce. Nejprve zvolit požadovaný nastavovací rozsah (1, 2, 3...). Pak zadat číslo zleva (první číslice) doprava (čtvrtá číslice). Krátce stlačit [ode/enter], když jsou nastaveny všechny 4 číslice. Jakmile první číslice bliká, nastávají 3 možnosti: [et] vždy 1 x krátce stlačit. Blikající číslice bude zvyšována. Po 9 následuje , usw x stlačit [et] x stlačit [et] x stlačit [et]

25 tlačit [et] a přidržet je stlačené. Počkat 3 s (nestlačovat žádné tlačítko) Blikající číslice bude zvyšována, po 9 následuje 0 a následující číslice vlevo bude aktivní [et] trvale stlačené [et] nadále stlačené Jestliže bude číslice 1 tímto způsobem zvýšena, změní se zobrazení na následující vyšší nastavovací rozsah (po 9 následuje 10; desetinná tečka bude posunuta o jedno místo doprava nebo se zobrazení LED změní) [et] trvale stlačené [et] nadále stlačené Následující číslice vpravo bliká (= je aktivní) Žádné tlačítko stlačené; za 3 s za 3 s za 3 s Jestliže bliká čtvrtá číslice po dobu 3 s beze změny, pak bude opět číslice 1 aktivní tehdy, když bude mít hodnotu > 0. za 3 s Pokud má číslice 1 hodnotu 0 změní se zobrazení na následující nižší nastavovací rozsah (desetinná tečka se posune o jedno místo doleva nebo se změní zobrazení LED) za 3 s Dále: Číslici 4 změnit nebo počkat 3 s a nastavit číslici 1. za 3 s Podloženo šedí ( 1 ) = blikající místo. Informace: Pokud bude [et] trvale stlačeno, proběhne zobrazení všechny rozsahy; po koncové hodnotě přeskočí opět k počáteční hodnotě. Potom krátce uvolnit [et] a začít s nastavením znovu. 25

26 10 Provoz Po zapnutí napájecího napětí a po uplynutí přípravné zpožďovací doby (cca. 10 s) se přístroj nachází v Run módu (= normální pracovní provoz). Provádí své měřící a vyhodnocovací funkce a vytváří výstupní signály podle natavených parametrů. Provozní signalizace Kapitola 7 Ovládací a signalizační prvky Během přípravné zpožďovací doby jsou výstupy spínány v souladu s naprogramováním: ON při spínací funkci (Hno / Fno) a OFF při rozpínací funkci (Hnc / Fnc). Jestliže je výstup 2 konfigurován jako analogový výstup, pak leží výstupní signál během přípravné zpožďovací doby u koncové hodnoty měřícího rozsahu Odečíst nastavení parametrů Krátkým stlačením tlačítka [ode/enter] listujete skrze parametry. Krátce stlačit [et], když je zobrazen požadovaný parametr. > > Přístroj ukazuje příslušnou hodnotu parametru. Po cca 15 s ukazuje přístroj opět parametr, pak přejde zpět do módu RUN třídání zobrazené jednotky v módu RUN V módu RUN krátce stlačit tlačítko [et]. Každé stlačení tlačítka přepne k následujícímu zobrazení rozměrové jednotky. > > Přístroj ukazuje po dobu cca 15 s aktuální měřící hodnotu v požadované zobrazené jednotce, příslušná LED se rozsvítí. 26

27 10.3 Zobrazit chyby [C1] [C2] [C] Zkrat v OUT1. Zkrat v OUT2. Zkrat v obou výstupech. [OL] Detekční rozsah přůtoku nebo teploty překročen; ěřící hodnota mezi 120% a 130% EW. [UL] Detekční rozsah teploty nedosažen: ěřící hodnota pod -10 C. [Err] - Přístroj defektní / funkční chyba. - ěřící hodnota větší než 130% EW. [En] enzor hlásí chybné měření. Pro bližší diagnostiku / posouzení chyby Krátce stlačit [et. > > Displej ukazuje poslední měřící hodnoty. [IOE] enzor proudění je vadný [Loc] Nastavovací tlačítka uzamčeny, změny parametrů zamítnuty EW = koncová hodnota měřícího rozsahu 10.4 Všeobecné provozní podmínky Zabránit vytváření usazenin, plynových a vzduchových bublin v rozvodném systému. Zvýšené shluky plynu / vzduchu v médiu nebo v přístroji vedou zpravidla k zobrazení [En]. Při teplotách média nad 50 C se mohou některé oblasti krytu ohřát nad teplotu 65 C. Nedotýkat se přímo přístroje. Zabránit kontaktu krytu se vznětlivými látkami a neúmyslnému dotyku s ním. Nedotýkat se tlačítek rukou; místo toho použít pomocný předmět. 27

28 11 Rozměrový náčrtek G 3 4 G Flow direction 23 80,5 70,5 1: Displej 2: Konektorové propojení (Elektrické připojení) 3. Označení směru proudění 28

29 12 Technická data Oblast nasazení... voda, roztoky glykolu, oleje Napájecí napětí [V] DC 1) Proudová zatížitelnost [ma]...2 x 250 Zkratu odolné; zabezpečení proti přepólování, odolnost proti přetížení Úbytek napětí [V]...< 2 Proudový odběr, typicky [ma] Analogový výstup ma / V; ěřící rozsah škalovatelný ax. Zátěž, proudový výstup [Ω]] in. Zátěž při napěťovém výstupu [kω]]...2 Impulsní váha (hodnotnost... 0,1 l m³ Délka impulsu [s]...min. 0,05 / max. 2 Přípravná zpožďovací doba [s]...10 Hlídání proudění l/min m³/h ěřící rozsah 0,0...50,0 0, ,000 Rozlišení 0,1 0,005 Zobrazovací rozsah 0,0...60,0 0, ,600 max. přípustné průtokové množství 60,0 3,600 Reakční doba [ms]... < 250 (při dap = 0) Tlumení, proudový signáll (dap) [s]... 0,0...1,0 Doba přemostění rozběhu [s] Přesnost - voda... < ± (3% W + 0,2% EW) - glykol (35%)... < ± (5% W + 0,5% EW) - olej (viskozita: 68 mm²/s při 40 C)... < ± (5% W + 0,5% EW) Opakovací přesnost [% EW]...0,1 l/min; 6 l/h; 0,006 m³/h Ztráta tlaku (dp) v závislosti od průtokového množství (Q) dp [mbar] Q [l/min] 29

30 Hlídání teploty ěřící rozsah [ C] Rozlišení [ C]...0,2 Reakční doba [s]... T09 = 70 (pro vodu, Q > 5 l/min)in) Přesnost [ C]...± 3 (Q > 1 l/min) Teplota okolí [ C] Teplota média [ C] Tlaková odolnost [bar]...16 ateriály v kontaktu s médiem... V4A (1.4404); Viton; PP; Centellen 200 ateriály krytu... pouzdro: Algi0,5 eloxovaný; těsnění: Viton; plášť konektoru: mosaz s vrstvou Optalloy PA 6.6; krycí fólie: Polyamid Druh ochrany / ochranná třída... IP 67, III Izolační odpor [Ω]]... > 100 (500 V DC) Odolnost proti rázům [g] (DIN / IEC , 11 ms) Odolnost proti vibracím [g]... 5 (DIN / IEC , Hz) Elektromagnetická kompatibilita (EC) IEC ED:... 4 / 8 KV IEC 1000/4/3 VF ozářeno: V/m IEC impulsní rušení:...2 KV IEC rušení - nárazový proud:...0,5 / 1 KV IEC 1000/4/6 VF vazba vedením: V 1) podle EN50178, ELV, PELV; W = měřící rozsah EW = koncová hodnota měřícího rozsahu 12.1 Nastavovací rozsahy P1 / P2 rp1 / rp2 AP AEP FLOW Q min max min max min max min max l/min 0,1 50,0 0,0 49,9 0,0 40,0 10,0 50,0 0,1 m 3 h 0,005 3,000 0,000 2,995 0,000 2,400 0,600 3,000 0,005 P2 rp2 AP AEP TEP T min max min max min max min max C -9,8 80,0-10,0 79,8-10,0 62,0 8,0 80,0 0,2 min max ImP 0,1 l m 3 ( Q, T = Šířka kroku) 30

31 13 Nastavení z výroby Nastavení z výroby P1 10,0 rp1 5,0 ImP 0,1 ImPR YE OU1 Hno OU2 I P2 (FLOW) 40,0 rp2 (FLOW) 30,0 P2 (TEP) 62,0 rp2 (TEP) 44,0 AP (FLOW) 0,0 AEP (FLOW) 50,0 AP (TEP) -10,0 AEP (TEP) 80,0 DIn2 +EDG CGA 100 FOU1 OFF FOU2 OFF dt 0,0 P-n PnP dap 0,6 rto OFF di d2 Uni Lmin ELd FLOW EL2 FLOW EDI H2O Nastavení uživatele Technická data a další informace pod 31
