1 Cvičení k přednášce Fyzika II (elektřina a magnetismus) (UFY101) Letní semestr 2005/20065, Určeno pro 1. ročník učitelského studia Tento text vzniká v průběhu semestru a je průběžně aktualizován tak, aby odpovídal skutečnému průběhu cvičení. Příklady označené byly řešeny na cvičení, ostatní příklady mohou posloužit k dalšímu procvičení. Příklady označené jsou obtížnější. Podmínky získání zápočtu Zisk alespoň 50% bodů v průběžných testech. Doporučená literatura - z ní je vybrána většina úloh [1] Příklady z elektřiny a magnetismu, kolektiv, skripta SPN Praha 1982 [2] Bartuška K.: Sbírka řešených úloh z fyziky III., Prometheus, Praha, 2002 [3] Sedlák B., Štoll I: Elektřina a magnetismus, Academia, Univerzita Karlova Praha 1993 [4] Sedlák B., Bakule R.: Elektřina a magnetismus, skripta SPN Praha 1973 Doplňková literatura [5] Halliday D., Resnick R., Walker J.: Fyzika. český překlad VUTIUM Brno a Prometheus Praha, 2001 [6] Feynman R.P. a kol.: Feynmanovy přednášky z fyziky 2. český překlad Fragment, Praha, 2001 Budu vděčná za jakékoli připomínky směřující k vylepšení tohoto textu nebo přímo cvičení. Zdeňka Broklová mff.cuni.cz) 1

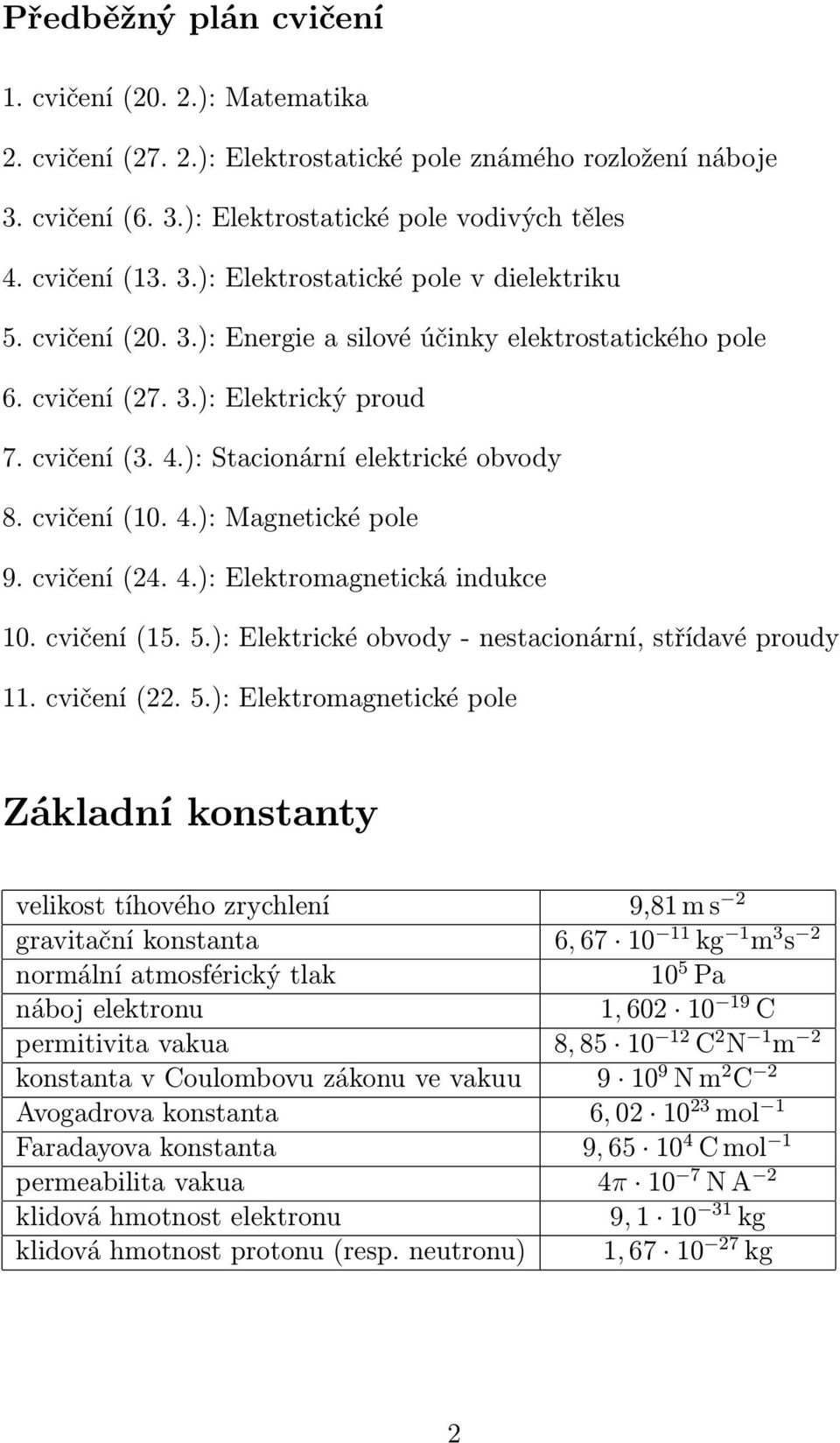

2 Předběžný plán cvičení 1. cvičení (20. 2.): Matematika 2. cvičení (27. 2.): Elektrostatické pole známého rozložení náboje 3. cvičení (6. 3.): Elektrostatické pole vodivých těles 4. cvičení (13. 3.): Elektrostatické pole v dielektriku 5. cvičení (20. 3.): Energie a silové účinky elektrostatického pole 6. cvičení (27. 3.): Elektrický proud 7. cvičení (3. 4.): Stacionární elektrické obvody 8. cvičení (10. 4.): Magnetické pole 9. cvičení (24. 4.): Elektromagnetická indukce 10. cvičení (15. 5.): Elektrické obvody - nestacionární, střídavé proudy 11. cvičení (22. 5.): Elektromagnetické pole Základní konstanty velikost tíhového zrychlení gravitační konstanta normální atmosférický tlak náboj elektronu permitivita vakua konstanta v Coulombovu zákonu ve vakuu Avogadrova konstanta Faradayova konstanta permeabilita vakua klidová hmotnost elektronu klidová hmotnost protonu (resp. neutronu) 9,81 m s 2 6, kg 1 m 3 s Pa 1, C 8, C 2 N 1 m N m 2 C 2 6, mol 1 9, C mol 1 4π 10 7 N A 2 9, kg 1, kg 2

3 Operátory grad, div a rot 1.) Uveďte vlastnosti následujících operací: sčítání vektorů, násobení vektoru skalárem, skalárního součinu dvou vektorů, vektorového součinu dvou vektorů. Vlastnosti formulujte nejprve nezávisle na zvoleném typu soustavy souřadnic. Potom uveďte jak se uvedené operace provádějí, pokud jsou vektory vyjádřeny v pravoúhlé soustavě souřadné. 2.) Ověřte následující vztahy mezi vektory: a) a ( b c ) = b ( c a ) = c ( a b ) (cyklická záměna) b) a ( b c ) = b ( a c ) c ( a b ) ( bác mínus cáb ) c) ( a b ) ( c d ) = ( a c )( b d ) ( b c )( a d ) (Lagrangeova identita) d) ( a b ) ( c d ) = [ a ( b d )] c [ a ( b c )] d e) a [ b ( c d )] = ( a c )( b d ) ( b c )( a d ) 3.) Uveďte alespoň dva příklady skalárního a vektorového pole pro případ 3-dimenzionálního prostoru. Zkuste vymyslet příklady pro 2-dimenzionální, resp. jednodimenzionální případy. Jak souvisí pole s funkcemi více proměnných? 4.) Uvažujte obecně skalární pole p = p( r ) = (h 0 z)ρg, které popisuje hydrostatický tlak v libovolném místě kapaliny (h 0 je výška hladiny). Jak je umístěna soustava souřadná? Pomocí tlaku v místě popsaném polohovým vektorem r. Odhadněte velikost tlaku v místě r = r + δ r, jestliže δ r je malé. Na tomto konkrétním příkladě ověřte kolmost gradientu k ekvipotenciálním plochám. 5.) Uvažujme vektorové pole F = F ( r ) = F (x, y, z) = (Kz, 2Kz, 0). K je konstanta. Nakreslete a slovně popište, jak toto pole vypadá. Spočtěte tok vektoru pole plochou čtverce o straně L, který leží v rovině x = 0 a má dva vrcholy (0, 0, 0), (0, L, L). Vypočtěte tok povrchem krychle, jehož jednu stěnu tvoří uvedený čtverec a jeho dalším vrcholem je (L, L, L). 6.) Zkuste odhadnout tok vektorového pole povrchem malé krychle kolem daného bodu pomocí velikosti pole a jeho derivací v tomto bodě. 7.) Uvažujme vektorové pole F = F ( r ) = F (x, y, z) = (Ky, 2Kx, z). K je konstanta. Nakreslete a slovně popište, jak toto pole vypadá. Spočtěte circulaci tohoto pole (integrál přes uzavřenou křivku) podél kruž- 3

4 nice o poloměru r se středem v počátku souřadnic, pokud tato kružnice leží v rovině z = 0, resp. y = 0. 8.) Odhadněte cirkulaci vektorového pole podél malého čtverce kolem daného bodu. Uvažujte různé roviny, ve kterých tento čtverec leží. Shrnutí vektorových operátorů pozn.: Hamiltonův operátor (nabla): ( x, y, z ) gradient divergence skalár vektor vektor skalár - směr největšího růstu - velikost odpovídá rychlosti růstu - kolmý k ekvipotenciální ploše - charakterizuje velikost bodového zdroje - tok vektorového pole maličkou plochou okolo daného bodu grad u = ( u x, u y, u z ) u div G = Gx x G + G y y + Gz z rotace S G d S = vektor vektor V div GdV Gauss-Ostrogradskeho věta - velikost odpovídá míře točení rot G = ( Gz y - směr, kolem kterého se pole nejvíce G otáčí G y z, Gx z Gz x, G y x Gx y ) S G d l = V rot G d S Stokesova věta 9.) Vypočtěte: a) div (x + y, x + y, 2z) d) div (2y, 2x + 3y, 3y) b) rot (x + y, x + y, 2z) e) rot (2y, 2x + 3y, 3y) c) grad(x + y + z) pozn: V následujících příkladech jsou u, v skalární pole, F, G vektorová pole, c konstanta a p konstantní vektor. r = (x, y, z) je polohový vektor a r = x 2 + y 2 + z 2 jeho velikost. 4

5 10.) V kartézských souřadnicích ověřte následující identity: a) grad r = r e) grad p r = p r b) div r = 3 f) rot p r 3 c) rot r = (0, 0, 0) g) grad p r r 3 d) grad (1/r) = r h) rot p r r 3 r 3 i) grad (uv) = u grad v + v grad u j) div (u F ) = F grad u + u div F = p r r 3 = 3( p r ) p r 5 = 3( p r ) p r 5 + p r 3 p r 3 11.) Postupná aplikace diferenciálních operátorů: a) Odvoďte vyjádření v kartézských souřadnicích tzv. Laplaceova operátoru: u div grad u b) Dokažte: rot grad u = 0 div rot F = ) Představte si, že nadmořská výška kopce je dána formulí: h(x, y) = 5 exp( x 2 9y 2 ). Nakreslete profil krajiny v okolí počátku souřadného systému. Nalezněte kolmé vektory k vrstevnicím v bodech o souřadnicích A = (3,0) a B = (-3,1). V kterém z těchto bodů je kopec strmější? Další poučení: [3] - Dodatek 1. Přehled vektorové analýzy Elektrický náboj a Coulombův zákon 13.) Dvě stejné částice zanedbatelných rozměrů jsou nabity nábojem rovným náboji elektronu. Jakou hmotu by tyto částice musely mít, aby gravitační síla mezi nimi byla stejně velká jako elektrostatická síla? Porovnejte s hmotností elektronu a protonu. 1.9 µg, , ) Jakou silou by na sebe působily dvě měděné kuličky o poloměru r = 1 cm ve vzdálenosti R = 1 m, pokud by každému atomu mědi scházel 1 elektron? Jak by se změnila hmotnost těchto kuliček? 15.) Jak velké náboje musíme umístit do středu dvou homogenních koulí o hmotnosti Země ( kg), aby elektrická a gravitační síla byly v rovnováze? N; 0,32 mg 5, C 16.) Na dvou stejných kapkách vody je po jednom přebytečném elektronu navíc. Přitom síla elektrického odpuzování je stejně velká jako síla gravitačního přitahování. Určete poloměr kapek. 76 µm Otázka: Co můžeme říci na základě předchozích příkladů o velikosti gravitační a elektrické síly? 5

6 Elektrostatické pole známého rozložení náboje 17.) Rozcvička Jak je třeba změnit vzdálenost dvou kladných bodových nábojů, jestliže se velikost jednoho náboje zvětší 4x a vzájemná síla se změnit nemá? zvětšit 2x Teorie: Coulombův zákon, potenciál bodového náboje a homogenního pole, Gaussova věta 18.) Ve vrcholech čtverce, resp. trojúhelníka o straně a jsou umístěny stejně velké kladné náboje e. Jak velký náboj musíme umístit do středu čtverce/ trojúhelníka, aby síly působící na jednotlivé náboje byly nulové? Je toto uspořádání ve stabilní rovnováze? 19.) Dvě malé kuličky jsou zavěšeny ze stejného místa na nitích délky 1 m. Po nabití elektrickým nábojem se rozestoupily na vzdálenost 5 cm. Jak velkým nábojem byly nabity? ( )e/4; (3)e/3 8, C 20.) Bodový náboj o velikosti Q leží v počátku souřadného systému, bodový náboj o velikosti nq v místě o souřadnicích (d, 0, 0), n, d > 0. Jaký tvar má plocha, na které je potenciál roven potenciálu v nekonečnu? kulová plocha, R = dn/(n 2 1), x S = 21.) Vypočtěte elektrickou intenzitu v okolí homogenně nabité nekonečné a/(n 2 1) roviny. (Plošnou hustotu náboje označte σ.) a) přímou integrací intenzity (výhodné je použít polární souřadnice) b) integrací potenciálu a užití vztahu mezi intenzitou a potenciálem c) pomocí Gaussovy věty elektrostatiky homogenní pole, E = 22.) Pomocí Gaussovy věty elektrostatiky určete elektrickou intenzitu a potenciál v okolí a) homogenně nabité koule b) homogenně nabité kulové vrstvy c) homogenně nabité kulové plochy d) homogenně nabité nekonečné přímky pozn.: Nezapomeňte na průběhy i uvnitř těles! 23.) Dvě rovnoběžné plochy umístěné blízko sebe ve vzdálenosti L, nabité hustotami náboje stejně velkými, ale opačného znaménka, tvoří elektrickou dvojvrstvu. Určete průběh intenzity a potenciálu. σ 2ɛ 0 z z ; φ = σ 2ɛ 0 z vně desek je pole nulové, uvnitř desek E = σ ɛ 0 24.) Najděte takové uspořádání jednoho protonu a dvou elektronů na přímce, aby potenciální energie soustavy byla nulová. pořadí p-e-e, d 1 /d 2 = (1 + 5)/2 6

7 25.) Napište intenzitu a potenciál elektrického pole soustavy dvou opačných nábojů o velikosti Q umístěných v bodech (0, 0, L/2) a (0, 0, L/2). SŠ: Určete velikost intenzity a potenciálu elektrického pole v bodě ležícím uprostřed mezi náboji. Určete průběh intenzity a potenciálu podél spojnice obou nábojů a podél osy jejich spojnice. 26.) V předchozím příkladě uvažujte, že vzdálenost L je malá vzhledem ke vzdálenosti místa, ve kterém počítáme intenzitu/potenciál, od počátku souřadného systému. Ověřte, že vztah mezi potenciálem a intenzitou ( E = grad ϕ) zůstal v platnosti. Porovnejte s průběhem intenzity a potenciálu elementárního dipólu. Hint: r r. = r r cos θ 27.) Ukažte, že intenzita elektrického pole dipólu (orientovaný ve směru osy z), má stejný směr ve všech bodech přímky procházející počátkem. Určete úhel, který svírá intenzita s osou z na přímce, která svírá s osou z úhel 0, π/4, π/2. 28.) Mračno malých rozměrů nesoucí náboj 20 C je ve výšce 1 km nad povrchem Země. Určete intenzitu elektrostatického pole vzbuzeného tímto nábojem u povrchu Země ve vzdálenosti 3 km od místa, nad nímž se nachází mrak. 1, V m 1 29.) Mezi dva stejně velké bodové náboje Q 1, Q 2 (ve vzdálenosti d od sebe) umístíme třetí bodový náboj Q 3, který se může pohybovat jen po spojnici prvních dvou nábojů. Všechny náboje mají stejné znaménko. Kde se ustálí náboj Q 3? Změnila by se poloha náboje, pokud by měl opačné znaménko? uprostřed, rovnováha stabilní;poloha se nezmění, Laplaceova-Poissonova rovnice ale rovnováha labilní 30.) Pomocí Laplaceovy-Poissonovy rovnice určete průběh potenciálu homogenně nabité kulové plochy. Elektrostatické pole vodivých těles 31.) Rozcvička Dvě kuličky jsou od sebe vzdáleny 1 m. Jedna z nich je nabita nábojem C a druhá C. Jak velkou silou budou na sebe kuličky působit? Jak velkou silou by na sebe působily, pokud by se před umístěním do předepsané vzdálenosti dotkly? 27 kn; 9 kn (pokud jsou vodivé) Teorie: chování vodičů v elektrostatickém poli, kapacitní a influenční koefi- 7

8 cienty, kapacita vodiče 32.) Do homogenního pole o intenzitě E = (0, 0, E 0 ) je vložen elementární dipól s momentem p mající směr osy z. a) Dokažte, že ekvipotenciální plocha s nulovým potenciálem má kulový tvar a určete její poloměr. b) Co se stane, pokud do této ekvipotenciální plochy vložíme vodivou plochu? c) Jaká by byla hustota náboje na této ploše? d) Jaký by byl celkový dipólový moment P této plochy? e) Jak se změní odpovědi v části c) a d), pokud po/před vložením vodivé plochy, odstraníme dipól? Metoda zrcadlení 33.) Určete elektrostatický potenciál pole, které vytváří bodový náboj q nacházející se ve vzdálenosti a od vodivé stěny udržované na nulovém potenciálu. Určete plošnou hustotu náboje na vodivé stěně, jeho celkovou velikost a sílu, kterou je náboj ke stěně přitahován. 34.) Určete sílu, která působí na náboj, který je umístěn v blízkosti dvou vodivých na sebe navzájem kolmých rovin. Určete sílu, která působí na náboj umístěný v blízkosti tří na sebe navzájem kolmých vodivých rovin (tvořících kout ). pro náboj stejně vzdálený od všech desek: F x = F y = kq a F x = F y = F z = kq2 4a 2 ( 1 + 2/2 3/9) 35.) Určete kapacitu osamoceného kulového vodiče. 4πɛ 0 R 36.) Vypočtěte kapacitní a influenční koeficienty pro soustavu tvořenou dvěma soustřednými vodivými kulovými plochami o poloměrech R 1 < R 2. C 11 = C 12 = C 21 = R 1R 2 37.) Vypočtěte kapacitu deskového kondenzátoru o ploše desek S = 10 cm 2 a vzdálenosti d = 0, 1 cm. (Vliv nehomogenit na okrajích desek lze zanedbat.) 38.) Deskový kondenzátor má kapacitu C =100 pf. Jak se změní kapacita kondenzátoru, jestliže mezi destičky vložíme rovnoběžně vodivou destičku, jejíž tloušťka je rovna čtvrtině vzdálenosti elektrod? Má poloha plechu vliv na výslednou kapacitu? V obou případech určete průběch potenciálu mezi deskami kondenzátoru. C 21 = 8,87 pf 4(R 2 R 1) R 2 2 4(R 2 R 1) 4/3 C; nemá 39.) Kondenzátory jsou zapojeny dle obrázku 1. Určete celkovou kapacitu zapojení, napětí a náboje na deskách jednotlivých kondenzátorů při zapojení na napětí 100 V. (C 1 = C 3 = 1 µf, C 2 = C 4 = 10 µf) 0,84 µf; 84 V, 84 V, 7,6 V, 7,6 V; 84 µc, 40.) Kondenzátory o téže kapacitě C jsou zapojeny podle obrázku 2. Určete 84 µc, 7,6 µc, 76 µc 8

9 obr. 1: obr. 2: výslednou kapacitu. Dále určete napětí a náboje na deskách jednotlivých kondenzátorů při zapojení na napětí U C 41.) Z vodivé mýdlové bubliny o poloměru 2 cm a nabité na potenciál 10 kv vznikne po prasknutí kapka vody o poloměru 0,05 cm. Jak velký bude potenciál kapky? 40 kv 42.) Jaký maximální náboj se udrží na kovové kouli o poloměru 10 cm, je-li dielektrická pevnost suchého vzduchu 30 kv cm 1? 3 µc 43.) Kolik elektronů nese kulička o hmotnosti g, jestliže je udržována v rovnováze v rovinném kondenzátoru, jehož desky jsou ve vzdálenosti 5 mm od sebe a jsou nabity na potenciální rozdíl 76,5 V? (Millikanův pokus) ) V jakém poměru se rozdělí náboj na dvě kovové koule o poloměrech 4 cm a 1 cm, které jsou spojené dlouhým tenkým vodičem? Porovnejte i poměr plošných hustot náboje. náboje 4:1, plošné hustoty náboje 1:4 9

10 Elektrostatické pole v dielektriku 45.) Rozcvička Představte si dva bodové náboje ve vakuu ve vzájemné vzdálenosti 60 cm. Tyto náboje na sebe působí určitou silou. Do jaké vzdálenosti je musíme umístit ve vodě (dielektrikum s relativní permitivitou 81), aby na sebe působily stejně velkou silou? 6,7 cm 46.) Dvě stejné kuličky jsou zavěšeny na nitích stejné délky ve stejném místě. Poté co, kuličky nabijeme stejným elektrickým nábojem rozestoupí se tak, že závěsy spolu svírají úhel 2α. Vypočtěte hustotu látky, ze které jsou kuličky vyrobeny, jestliže se při ponoření kuliček do benzenu úhel závěsu nezměnil. (ρ benzen = 879 kg m 3, ɛ r = 2, 3) 1560,kg/m 3 47.) Deskový kondenzátor (o ploše desek S a vzdálenosti d, S > d) byl nabit při napětí U 0. Poté byl zcela vyplněn měkkým dielektrikem o permitivitě ɛ. Toto vkládání se dělo a) při zapojeném zdroji b) až po odpojení zdroje. Doplňte následující tabulku: napětí mezi deskami U 0 kapacita kondenzátoru náboj na deskách elektrická indukce elektrická intenzita polarizace dielektrika hustota vázaného plošného náboje v dielektriku u desek celkový vázaný plošný náboj v dielektriku u desek hustota vázaného objemového náboje v dielektriku bez dielektrika a) odpojený zdroj b) připojený zdroj 48.) Prostor mezi elektrodami deskového kondenzátoru je vyplněn dvěma stejně velkými dielektriky o permitivitách ɛ 1, ɛ 2. Jaká je kapacita kondenzátoru, je-li rozhraní dielektrik rovnoběžné/kolmé k deskám kondenzátoru? 1 ɛ 2 2Sɛ d(ɛ 1 +ɛ 2 ) ; S(ɛ1+ɛ2) 2d 49.) Prostor mezi deskami rovinného kondenzátoru (plochy S a vzdálenosti desek d) je vyplněn dielektrikem, jehož relativní permitivita se mění lineárně od hodnoty ɛ 1 do hodnoty ɛ 2. Určete kapacitu kondenzátoru, jestliže se permitivita mění a) kolmo na rovinu desek. 10

11 b) rovnoběžně s deskami. Sɛ 0 (ɛ 1 +ɛ 2 ) 2d ; Sɛ 0(ɛ 1 ɛ 2 ) 2 ln ɛ 1 ɛ2 50.) Vypočtěte dipólový moment těchto uspořádání bodových nábojů. a) ve vrcholech rovnostraného trojúhelníka v pořadí q, q, 2q b) ve vrcholech čtverce v pořadí q, q, q, q c) ve vrcholech čtverce v pořadí q, q, q, q aq 3; 2aq; 0 51.) Určete celkový dipólový moment homogenně polarizované koule. Jaké pole vytváří tato koule (poloměr R, polarizace P ) uvnitř a vně sebe samé? 52.) Do homogenního elektrického pole ve vakuu byla vložena dielektrická koule o permitivitě ɛ a poloměru R. Vypočítejte vektor polarizace v kouli, její dipólový moment a hustotu vázaného náboje na jejím povrchu. Energie a silové účinky elektrostatického pole 53.) Rozcvička Jakou práci vykonáme, pokud v homogenním elektrickém poli o velikosti elektrické intenzity E = 60 kv m 1 posuneme kladný náboj o velikosti 5 nc o vzdálenost 20 cm, jestliže směr posunutí svírá se směrem siločar úhel 45? Nakreslete obrázek celé situace. 42 µj 54.) Jaká energie se uvolní při vybití deskového kondenzátoru o kapacitě C nabitého na napětí U? CU 2 /2 55.) Jak se změní kapacita a energie kondenzátoru, jestliže jeho náboj zvětšíme n-krát? nezmění, n 2 56.) Jaká síla působí na elektrodu deskového kondenzátoru při napětí U? Plocha desek je S, jejich vzdálenost d << S a permitivita prostředí mezi deskami je ɛ. ɛsu Jakou práci vykonáme, pokud desky vzdálíme na dvojnásobnou vzdálenost? 2 2d ; ɛsu 2 2 2d 57.) Otočný vzduchový kondenzátor má maximální kapacitu C max a minimální C min. Při hodnotě C max byl nabit na napětí U max. Jakou práci vykonáme při změně jeho kapacity na C min, jestliže zdroj napětí bude odpojen/zůstane připojen? Neuvažujte mechanické tření apod. 58.) Vypočtěte elektrostatickou energii homogenně nabité koule a) jako práci potřebnou pro postupné přidávání tenkých vrstev. b) pomocí vztahu 1 2 (C max Cmin)C maxu 2 max 2C min ; (C min Cmax)U 2 max 2 V koule ϕ( r )ρ( r )dv. 4 15ɛ 0 πρ 2 R 5 59.) Určete sílu a moment sil, které působí na tuhý dipólový moment 11

12 a) v homogenní elektrickém poli. b) v poli bodového náboje. Nalezněte stabilní polohy. 60.) Porovnejte elektrostatickou energii soustavy dvou tuhých dipólů p 1 = (0, 0, p), p 2 = p 1. První dipól se nachází v počátku souřadného systému a druhý se nachází v místě a) o souřadnicích (0, 0, d). b) o souřadnicích (d, 0, 0). V obou případech určete také síly a momenty sil, které na dipóly působí. - p 2 2πɛ 0d ; 3 p 2 4πɛ 0d 3 61.) Na atomové jádro těžkých prvků se lze dívat jako na homogenně nabitou kouli s nábojovou hustotou ρ = C m 3. Jak se změní elektrostatická energie při symetrickém rozštěpení jádra uranu na dvě stejně velká jádra atomů palladia? 62.) Elektrické pole deskového kondenzátoru vtahuje do prostoru mezi deskami dielektrikum. Určete velikost této síly v závislosti na vzdálenosti x, ve které je již dielektrikum do kondenzátoru zasunuto. (Dielektrikum bezezbytku vyplní objem mezi deskami kondenzátoru.) 63.) Elektron vlétl rychlostí 10 km/s do homogenního elektrického pole o intenzitě 20 V/m. Rychlost elektronu je rovnoběžná s elektrickými siločárámi. Vypočtěte rychlost elektronu poté, co v elektrickém poli urazí dráhu 9 cm. 64.) Elektrické pole u povrchu Země má intenzitu 130 V/m. Jaký by měl být potenciální rozdíl mezi chodidly a hlavou člověka vysokého 170 cm? Je tomu opravdu tak? J ɛ 0SU 2 (ɛ r 1) 2d(1+(ɛ r 1)x/l) km/s 230 V, ne lidské tělo je vodivé 12

13 Kdo to ví, odpoví - Elektrostatika Otázky vybrány z Nahodil J.: Fyzika v běžném životě Proč při řezání polystyrénu, se maličké odloupnuté kousky ( piliny ) lepí na pilu, ruce,...? Proč není možné přením nabít kovovou tyč, kterou držíme v ruce, ale plastovou ano? Proč mohou ptáci sedat na dráty elektrického vedení? Proč se nesmí benzín přepravovat v plastových kanystrech? Proč zelektrovaná (nabitá) tělesa mohou přitahovat i tělesa nenabitá, když elektrické síly mohou působit pouze mezi nabitými tělesy? Elektrický přístroj byl zcela určitě vypnutý a odpojený od zdroje, přesto když jsem se dotknul jeho vnitřních části, dostal jsem ránu. Jak je to možné? Bleskem jsou udájně častěji zasaženy duby, a naopak málo často akáty a břízy. Čím by to asi mohlo být? Jak působí antistatické přísady v avivážních přípravcích? Hledejte projevy elektrostaticky v běžném životě: - suché vlasy se ježí, pokud je češu plastovým hřebenem - slyším praskot, když si sundávám svetr - slyším praskot, když hladím kočku -... Proč se má zacházet opatrně i s vypnutými obvody, ve kterých jsou zapojeny kondenzátory? Zkuste odhadnout kapacitu lidského těla. 13

14 Stacionární elektrické pole, elektrický proud, stacionární elektrické obvody 65.) Z desky o tloušťce t vyřízneme mezikruží a vnitřním poloměru R 1 a R 2. Stanovte odpor mezikruží, jestliže jako elektrody slouží kružnice, kterými je omezeno. Měrný odpor materiálu je ρ. ρ R2 2πt ln R 1 66.) Rezistory o odporech R 1, R 2, R 3 jsou zapojeny do trojúhelníka. Najděte velikosti odporů r 1, r 2, r 3, které při zapojení do hvězdy původní rezistory nahradily. r 1 = R2R3 R 1 +R 2 +R 3, 67.) Ke zdroji stejnosměrného elektromotorického napětí U e s vnitřním odporem R i je připojen spotřebič. Určete odpor spotřebiče R, aby příkon spotřebiče (výkon dodaný spotřebiči zdrojem) byl maximální. Tzv. výkonové přizpůsobení spotřebiče. 68.) Potenciometrem zhotoveným z homogenního vodiče délky l a celkovém odporu R l = al se mění napětí na spotřebiči o odporu R. Určete napětí a proud spotřebičem jako funkci vzdálenosti x jezdce potenciometu od jednoho konce potenciometru. Jaké zjednodušení lze provést, jestliže R >> R l (viz obr. 3) r 2 = R 3R 1 R 1+R 2+R 3, r 3 = R 1R 2 R 1 +R 2 +R 3 R = R i U R = xu/l, I R = 69.) Uprostřed velkého homogenního tělesa s vodivostí σ existuje v okamžiku t = 0 volný náboj o hustotě ρ 0. Jak se bude tento náboj měnit s časem? Odhadněte pro měď (σ Ω 1 m 1 ) a sklo (σ Ω 1 m 1 ), kdy jeho velikost klesne pod 1% původní velikosti. ρ = ρ 0 exp( σ ɛ 0 t) lxu x(l x)r l +l 2 R 70.) Vypočtěte pohyblivost nositelů náboje v mědi, za předpokladu, že na každý atom připadá jeden vodivostní elektron. (A = 63, 6, hustota h = 8,9 g cm 3, měrný odpor ρ = 1, Ω m). 4, m 2 s 1 V 1 71.) Na jakou teplotu se ohřálo měděné vinutí motoru, jestliže při zapnutí při 20 C mělo odpor 5,4 Ω a po vypnutí 6,4 Ω? (α = 4, K 1 ) 72.) Za jak dlouho ohřeje ponorný vařič 2 l vody 20 C teplé na 90 C, je-li připojen na napětí 220 V, má odpor 100 Ω a účinnost 75%? Změnu odporu v teplotou lze zanedbat. 63 C 27 minut 73.) Určete celkový odpor zapojení dle obrázku 4. Všechny rezisotry mají stejný odpor R. 5/11R 74.) Určete odpor drátěné krychle mezi různými dvojicemi vrcholů, jestliže všechny její hrany mají stejný odpor R. 14 vrcholy na jedné hraně: 7/12R, vrcholy na stěnové uhlopříčce 3/4R, vrcholy na tělesové uhlopříčce 5/6R

15 obr. 3:, obr. 4: a obr. 5: 75.) Miliampérmetr se stupnicí do 15 ma má vnitřní odpor 5 Ω. Jaký rezisotor a jak je k němu třeba připojit, abychom s ním mohli měřít a) proudy do 0,15 A? b) napětí do 150 V? a) bočník 5/9 Ω, b) předřadník 9995 Ω 76.) Ampérmetr s vnitřním odporem 0,16 Ω je opatřen bočníkem 0,04 Ω. Ručička ukazuje 6 A. Jaký proud protéká vedením? 30 A 77.) Mějme zapojení dle obrázku. Určete proud tekoucí odporem R. I = U1R2+U2R1 RR 1+RR 2+R 1R 2 78.) Určete elektromotorické napětí U e a vnitřní odpor R i zdroje, který je sestaven ze dvou seriově, resp. paralelně zapojených baterii (U e1 = 1, 4 V, R i1 = 0, 6 Ω, U e2 = 1, 2 V, R i2 = 0, 4 Ω). Jaký proud poteče rezistorem o odporu R = 4, 2 Ω připojíme-li ho na tento zdroj? sériově: U e = 2, 6 V, R i = 1, 0 Ω, I = 0, 5 A 79.) Dvě žárovky s příkony 40 W a 60 W jsou paralelně zapojeny ke zdroji napětí, kterým prochází proud 5 A. Určete proudy, které procházejí žárovkami. 80.) Při elektrolýze roztoku modré skalice procházel po dobu 2 h proud o velikosti 10 A. Určete a) elektrochemický ekvivalent mědi A, b) tloušťku vrstvy mědi, kterou se pokryla katoda o ploše 20 cm 2. paralelně: U e = U e1r i2+u e2r i1 R i1 +R i2 = 1, 5 V, R i = 0, 24 Ω, I = U e1 R i2 +U e2 R i1 RR i1+rr i2+r i1r i2 = 0, 33 A 2 A, 3 A 330 mg C 1, 1,3 mm 81.) Elektron byl urychlen napětím 500 V. Jaké rychlosti dosáhl? Jaká byla vzdálenost, kterou při urychlování urazil, jestliže se pohyboval po dobu 2 µs? 1, m s 1, 6,6 m Magnetické pole 82.) K tenkému drátěnému kruhu o poloměru R je přiváděn proud I. Jaká bude magnetická indukce B ve středu kruhu, jestliže přívody dělí kruh na dvě části délky l 1 a l 2. Přívody mají radiální směr. B = 0 T 15

16 83.) Dva souosé závity o poloměru R jsou umístěny ve vzdálenosti L od sebe a protéká jimi proud I. Určete hodnotu magnetické indukce B uprostřed spojnice středů zavitů, jestliže proud oběma závity teče stejným směrem/opačnými směry. 84.) Dva tenké nekonečné rovnoběžné vodiče jsou umístěné ve vzdálenosti 2L. Oběma protéká proud I. Směry proudů ve vodiči jsou opačné. Určete velikost a směr magnetické indukce v bodech roviny souměrnosti (tj. na rovině uprostřed mezi vodiči.) leží v rovině, kolmá na vodiče, 85.) Mějme dva nekonečné rovnoběžné vodiče, kterými prochází proud 1 A a 2 A stejným směrem. Vodiče jsou ve vzdálenosti 6 cm. Určete geometrické B = µ 0 Ix 2πR x 2 +L 2 místo všech bodů, ve kterých je celková magnetická indukce nulová. přímka ležíci v rovině vodičů, mezi nimi, 86.) Určete intenzitu magnetického pole, které tvoří plošný proud tekoucí v nekonečné rovině s homogenní proudovou hustotou j. Jaká je nespojitost B ve vzdálenosti 2 cm od prvního vodiče a H při průchodu plochou? H = j/2, H n = j, B n = 0 87.) Pomocí Ampérova zákona odvoďte vztah pro magnetické pole kolem dlouhého přímkového vodiče. B = µ I 2π d 88.) Pomocí Ampérova zákona odvoďte velikost magnetické indukce ve středu toroidální cívky. B = µ NI 2π R 89.) Vypočtěte magnetický tok Φ čtvercem o straně a = 3 cm, který je umístěn v blízkosti dlouhého přímého vodiče., kterým protéká proud I = 15 A. Jedna strana je rovnoběžná s vodičem ve vzdálenosti 4 cm a protilehlá strana je ve vzdálenosti 5 cm od vodiče. 6, Wb Elektromagnetická indukce 90.) Drátěný kruh o odporu R se otáčí (kolem svého průměru, který je kolmý na B) v homogenním magnetickém poli o indukce B s konstantní úhlovou rychlostí ω. Napište průběh indukovaného proudu ve vodiči. 91.) Přímý vodič délky 1 m se nachází v homogenním magnetickém poli o magnetické indukci 2 mt. Je umístěn kolmo k magnetickým indukčním čarám. Jakou rychlostí se musí vodič pohybovat, aby indukované napětí mělo velikost 3 mv? I i = πbd2 ω 4R 1,5 m s 1 sin ωt 92.) Kolik závitů musí mít solenoid, aby se v něm indukovalo napětí 30 V, změní-li se v jeho dutině magnetický indukční tok z 50 mwb na 20 mwb za čas 0,1 s?

17 93.) Pevná kovová obdélníková smyčka se vzdaluje od dlouhého přímého vodiče rychlostí v kolmou k vodiči. Dvě protilehlé strany zůstávají neustále rovnoběžné s vodičem. Určete velikost indukovaného elektromotorického napětí ve smyčce v okamžiku, kdy je vzdálenost vzdálenější strany od vodiče a 2. U i = µ0i 2 94.) Určete maximální elektromotorické napětí, které se může indukovat v rovinné cívce se 4000 závity o středním poloměru 12 cm rotující s frekvencí 30 Hz v zemském magnetickém poli 50 µm. 1,73 V a 2 a 1 a 1 a 2 lv Elektrické obvody - nestacionární, střídavé proudy 95.) Nenabitý kondenzátor o kapacitě C je v čase t = 0 připojen sériově přes rezistor o odporu R ke zdroji o stejnosměrném napětí U. Vypočtěte časový průběh proudu obvodem. 96.) Cívkou o indukčnosti L a odporu vinutí R prochází stacionární proud I. V okamžik t = 0 zkratujeme přívody cívky a odpojíme zdroj. Jaká bude závislost proudu na čase? Vypočtěte celkové Joulovo teplo, které se vytvoří na vinutí cívky. 97.) Průběh harmonického proudu je dán vztahem I(t) = a cos ωt + b sin ωt, kde a, b jsou reálné koeficienty. Přepište do komplexního zápisu. 98.) Ke zdroji střídavého napětí o efektivní hodnotě 50 V je zapojen do série rezistor o odporu 5 Ω, cívka o indukčnosti 1 H a kondenzátor o kapacitě4 µf. Při jaké frekvenci bude obvodem procházet maximální proud? Určete jeho efektivní hodnotu. 99.) K elektrické síti o napětí 230 V a frekvenci 50 Hz je připojena cívka o indukčnosti 0,2 H a odporu 25 Ω. Jaké teplo předá cívka okolí během 1 minuty? 100.) Transformátor o účinnosti 93 % zvyšuje napětí 230 V na 1500 V. Sekundární cívkou prochází proud 0,2 A. Jaký proud prochází primární cívkou? 101.) Elektrická energie se přenáší z elektrárny do místa spotřeby dálkovým vedením o odporu 0,4 Ω. Výkon elektrárny je 69 kw a napětí, při kterém se tento výkon přenáší je a) 23 kv, b) 230 V. Určete pro oba případy ztrátový výkon. Na základě výsledku vysvětlete, proč se používá vysoké napětí pro dálkové přenosy elektrické energie. I = U/R exp( t RC ) I = I 0 exp( Rt/L), Q = 1/2LI 2 Ĩ = a 2 + b 2 e iϕ, kde b sin ϕ =, a 2 +b 2 cos ϕ = 80 Hz, 10 A 17 kj 1,4 A a a 2 +b 2 3,6 W, 36 kw 17
