1 3.cvičen ení Úvod do laboratorních měřm ěření Základní měření PCM 1.řádu - měření zkreslení Ing. Bc. Ivan Pravda

2 Měření útlumového zkreslení - Útlumové zkreslení vyjadřuje frekvenční závislost útlumu telefonního kanálu: A f ( f ) = A( f ) A(1020) - Kmitočtová závislost útlumu je normována vzhledem ke vztažnému kmitočtu 1020Hz, na němžcharakteristika prochází nulou, pak: A f ( f ) = Lm 1( f ) Lm 2( f ) ( Lm 1(1020) Lm2(1020)) - Vstupní úroveň udržujeme konstantní L m1 (f)=l m1 (1020)=konst., pak: A f ( f ) = Lm2(1020) Lm 2( f ) - Měří se při úrovni harmonického signálu -10dBm0 (0dBm0) na 600 Ω

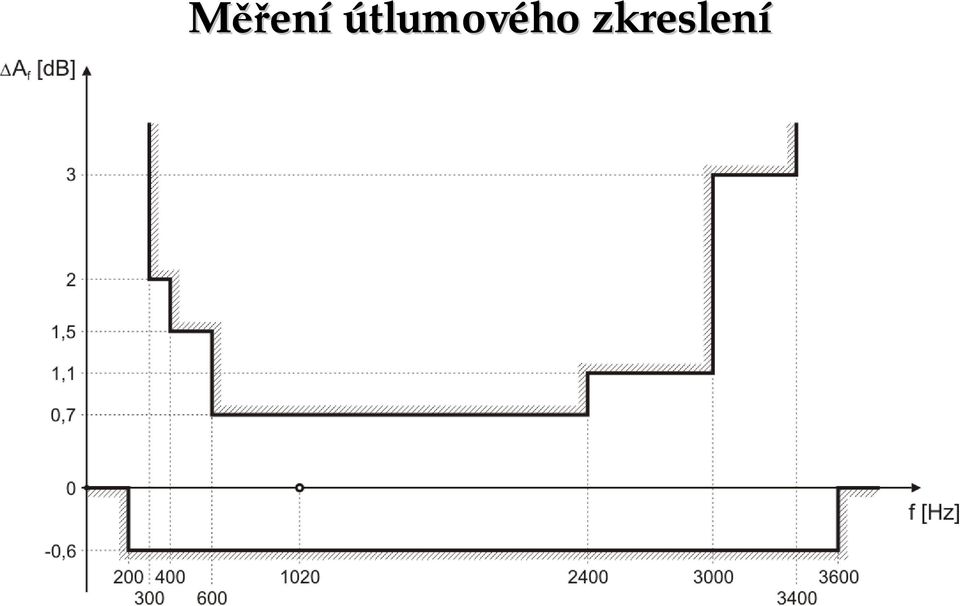

3 Měření útlumového zkreslení

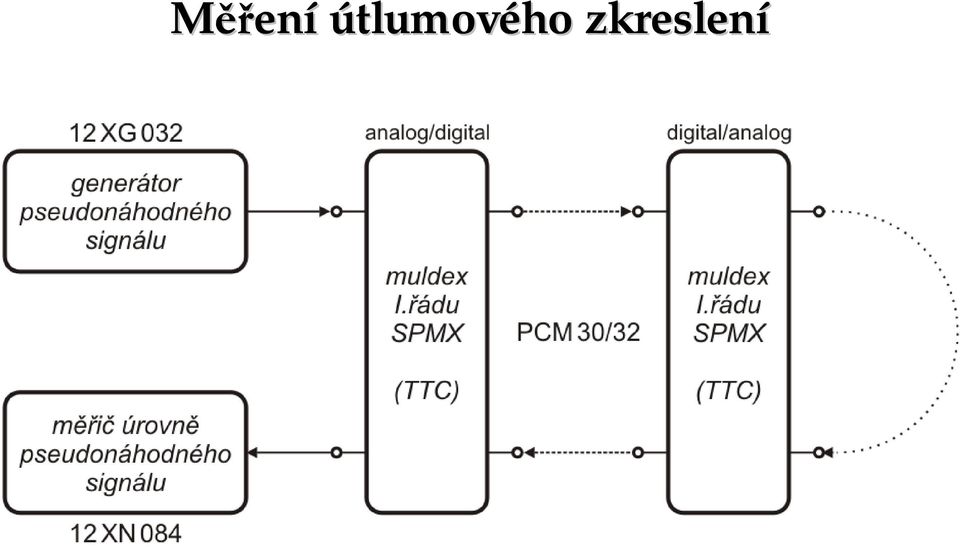

4 Měření útlumového zkreslení

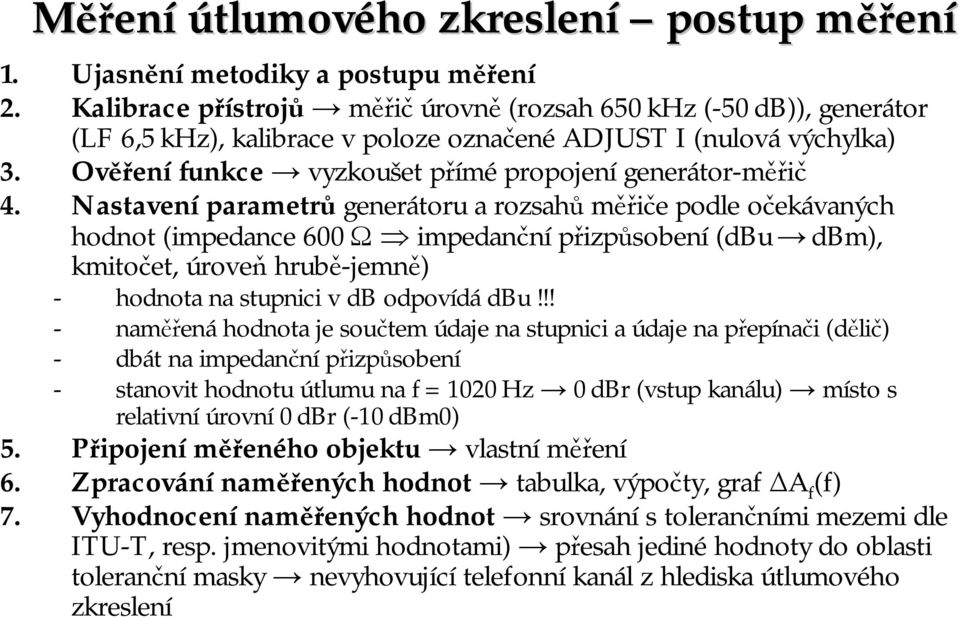

5 Měření útlumového zkreslení postup měřm ěření 1. Ujasněnímetodiky a postupu měření 2. Kalibrace přístrojů měřič úrovně (rozsah 650kHz (-50dB)), generátor (LF 6,5kHz), kalibrace v poloze označené ADJUST I (nulová výchylka) 3. Ověřenífunkce vyzkoušet přímé propojení generátor-měřič 4. Nastaveníparametrů generátoru a rozsahů měřiče podle očekávaných hodnot (impedance 600 Ω impedanční přizpůsobení (dbu dbm), kmitočet, úroveň hrubě-jemně) - hodnota na stupnici v db odpovídádbu!!! - naměřenáhodnota je součtem údaje na stupnici a údaje na přepínači (dělič) - dbát na impedanční přizpůsobení - stanovit hodnotu útlumu na f=1020hz 0dBr (vstup kanálu) místo s relativní úrovní 0dBr (-10dBm0) 5. Připojeníměřeného objektu vlastní měření 6. Zpracovánínaměřených hodnot tabulka, výpočty, graf A f (f) 7. Vyhodnocenínaměřených hodnot srovnání s tolerančními mezemi dle ITU-T, resp. jmenovitými hodnotami) přesah jediné hodnoty do oblasti toleranční masky nevyhovující telefonní kanál z hlediska útlumového zkreslení

6 Měření kvantizačního zkreslení - Kvantizačníšum typický parametr pro systémy pracující se signály PCM velikost je daná způsobem digitalizace analogového signálu, resp. počtem kvantizačních stupňů a jejich rozložení - Kvantizačnízkreslení nelze prakticky samostatně zjistit působení dalších negativních faktorů (fázové chvění, chyby při přenosu, skluzy, apod.) - Celkové zkreslení kvantizační zkreslení je jeho nejpodstatnější složkou - Parametr odstup od celkového zkreslení A S/T je dán rozdílem úrovně užitečného signálu L ms a úrovně šumovéhopseudonáhodného signálu L mt, který vzniká v důsledku celkového zkreslení: A S / T = LmS LmT = 10 log - Při vlastním měření je hodnota A S/T dána rozdílem nastavené hodnoty na přepínači a příslušné hodnoty výchylky na měřiči úrovně a provádí se při hodnotě -10dBm0 na vstupu kanálu největší odstup od kvantizačního zkreslení P P S T

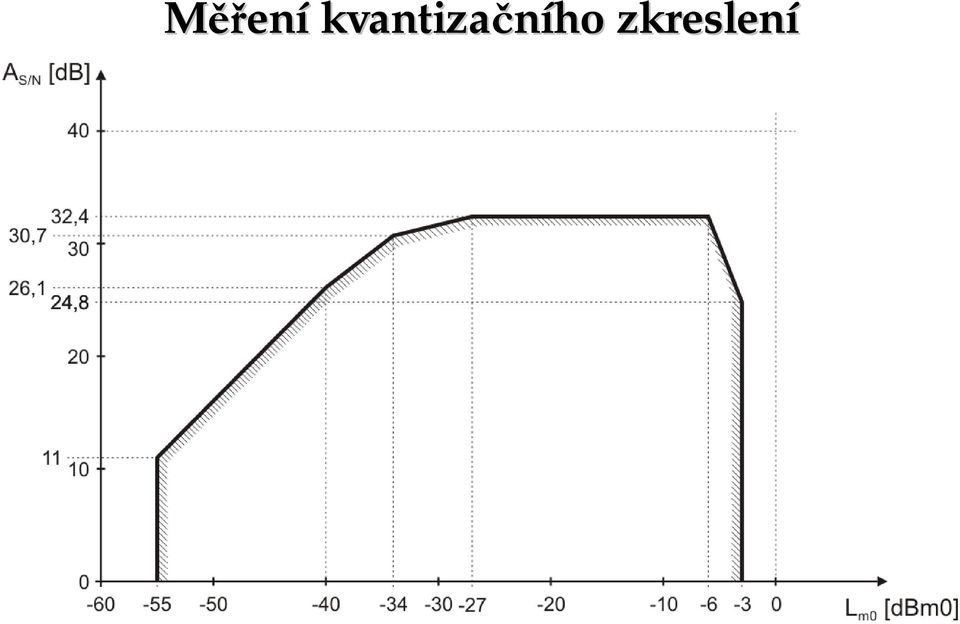

7 Měření kvantizačního zkreslení

8 Měření kvantizačního zkreslení

9 Měření kvantizačního zkreslení

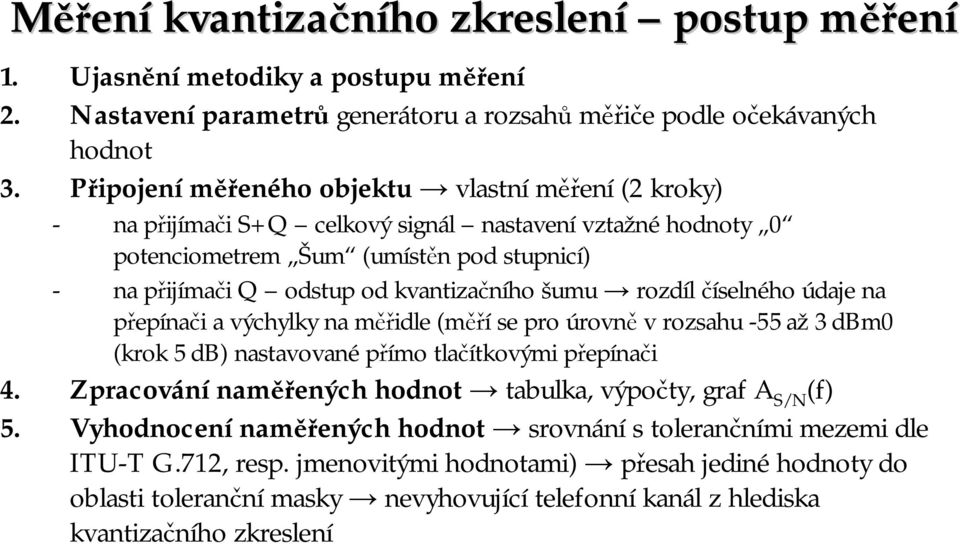

10 Měření kvantizačního zkreslení postup měřm ěření 1. Ujasněnímetodiky a postupu měření 2. Nastaveníparametrů generátoru a rozsahů měřiče podle očekávaných hodnot 3. Připojeníměřeného objektu vlastní měření (2 kroky) - na přijímači S+Q celkový signál nastavení vztažnéhodnoty 0 potenciometrem Šum (umístěn pod stupnicí) - na přijímači Q odstup od kvantizačního šumu rozdíl číselného údaje na přepínači a výchylky na měřidle (měří se pro úrovně v rozsahu -55až 3dBm0 (krok 5dB) nastavovanépřímo tlačítkovými přepínači 4. Zpracovánínaměřených hodnot tabulka, výpočty, graf A S/N (f) 5. Vyhodnocenínaměřených hodnot srovnání s tolerančními mezemi dle ITU-T G.712, resp. jmenovitými hodnotami) přesah jediné hodnoty do oblasti toleranční masky nevyhovující telefonní kanál z hlediska kvantizačního zkreslení

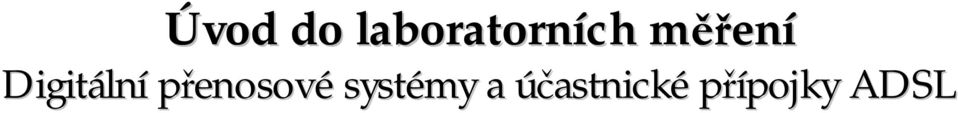

11 Digitáln Úvod do laboratorních měřm ěření lní přenosové systémy a účastnické přípojky pojky ADSL

12 ADSL - charakteristika

13 ADSL - charakteristika -FDD (Frequency DivisionDuplex) metoda frekvenčního dělení s vyhrazenými pásmy -EC (Echo Cancellation) metoda potlačení ozvěny možnost překrytí pásem

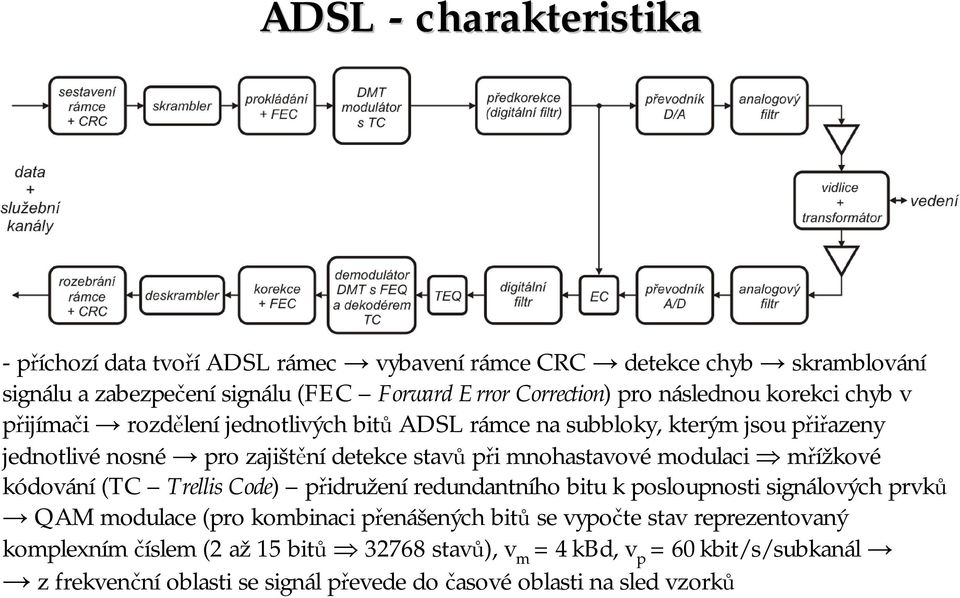

14 ADSL - charakteristika -příchozí data tvoří ADSL rámec vybavení rámce CRC detekce chyb skramblování signálu a zabezpečení signálu (FEC ForwardError Correction) pro následnou korekci chyb v přijímači rozdělení jednotlivých bitů ADSL rámce na subbloky, kterým jsou přiřazeny jednotlivénosné pro zajištění detekce stavů při mnohastavovémodulaci mřížkové kódování (TC Trellis Code) přidružení redundantního bitu k posloupnosti signálových prvků QAM modulace (pro kombinaci přenášených bitů se vypočte stav reprezentovaný komplexním číslem (2 až 15 bitů stavů), v m =4kBd, v p =60kbit/s/subkanál zfrekvenční oblasti se signál převede do časovéoblasti na sled vzorků

15 - Nastavení modemů (bridge mode): Měření ADSL - Hyperterminál COM 1, rychlost 9,6kbit/s (pass: 1234) - Protokol: RFC1483 (Ethernet over AAL5 ATM) - Mx: LLC, ATM VPI=0, VCI=33 - připojit vedení - menu Maintenance/SystemStatus zjištění přenosovérychlosti (UpStream, DownStream): - (WAN ADSL chandata, linedatanear, linedatafar) - připojit Ethernet - WEB prohlížeč ( x admin/1234) - Maintenance/System status/show statistics zjištění přenosovérychlosti (UpStream, DownStream) - Diagnostic/DSL line/upstream + DownStream (NoiseMargin NM) zpracování zjištěných hodnot

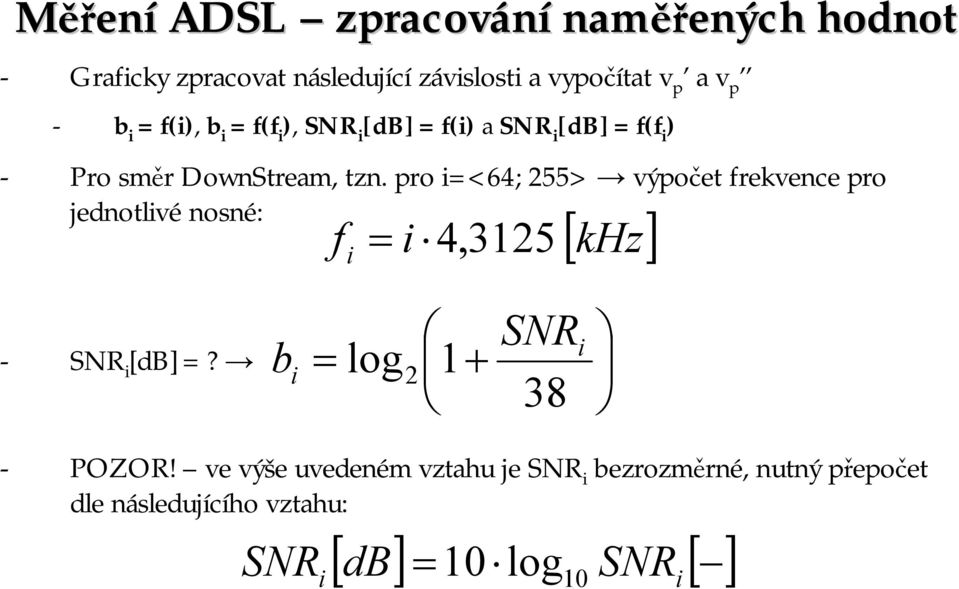

16 Měření ADSL zpracování naměř ěřených hodnot - Graficky zpracovat následující závislosti a vypočítat v p a v p - b i =f(i), b i =f(f i ), SNR i [db]=f(i) a SNR i [db]=f(f i ) - Pro směr DownStream, tzn. pro i=<64; 255> výpočet frekvence pro jednotlivé nosné: f i = i 4, 3125 [ khz] - SNR i [db]=? b i SNR = log i - POZOR! ve výše uvedeném vztahu je SNR i bezrozměrné, nutný přepočet dle následujícího vztahu: [ db] 10 log SNR [ ] SNRi = 10 i

17 Měření ADSL zpracování naměř ěřených hodnot - Stanovení přenosových rychlostí v p a v p (pro v m =4kBd) - v p přenosová rychlost změřená pro data - v p přenosová rychlost změřená pro data + záhlaví a FEC - v p přenosová rychlost změřená pro data + záhlaví a FEC + TC v p v 255 p ' = v m b i ( b 1) jen pro b > 0 '' = v m i i 64 v < v ' < p v p ' p '
