Řídicí relé EASY Stručný návod EASY , EASY , EASY Moderní elektroinstalace

Rozměr: px
Začít zobrazení ze stránky:

Download "www.moeller.cz Řídicí relé EASY Stručný návod EASY512-..., EASY719-..., EASY721-... Moderní elektroinstalace"

Transkript

1 Řídicí relé EASY Stručný návod EASY52-..., EASY79-..., EASY Moderní elektroinstalace

2 IBM je registrovaná obchodní značka firmy International Business Machines Corporation. Všechny ostatní značky a názvy produktů jsou obchodní značky nebo registrované obchodní značky příslušného držitele.

3 Pozor! Nebezpečné elektrické napětí! Před započetím instalačních prací Zapojte přístroj při vypnutém napájecím napětí. Zajistěte, aby přístroj nemohl být náhodně zapnut. Zkontrolujte beznapěťový stav. Uzemněte a zkratujte. Zakryjte nebo uzavřete sousední díly, které jsou pod napětím. Řiďte se montážním návodem (AWA). S přístrojem nebo zařízením může pracovat jen kvalifikovaná osoba. Před instalací a před dotykem s přístrojem zajistěte, abyste nebyli nabiti elektrostatickým nábojem. Připojovací kabely a signální vodiče mají být vedeny tak, aby induktivní a kapacitní vazby neměly vliv na automatizační funkce. Instalujte automatizační přístroje a ovládací prvky tak, aby byly chráněny před neúmyslným ovládáním. Aby se zabránilo nedefinovaným stavům automatizačního zařízení při přerušení vodičů, musí se použít vhodná obvodová a programová opatření pro vstupy a výstupy automatizačního systému. Zajistěte bezpečnou elektrickou izolaci napájecího zdroje 24 V DC. Používejte jen přístroje vyhovující normě IEC nebo HD Kolísání napájecího napětí od jmenovité hodnoty nesmí překročit toleranční meze, jinak může dojít k chybné nebo nebezpečné činnosti zařízení. Zařízení pro nouzové vypnutí podle ČSN EN 624/IEC 24 musí být účinné ve všech režimech činnosti automatizačního zařízení. Odblokování zařízení pro nouzové vypnutí nesmí způsobit nekontrolovatelnou činnost nebo restart. Přístroje určené pro zabudování do skříní musí být provozovány až po uzavření krytu. Stolní a přenosné přístroje musí být provozovány jen v příslušných krytech. Musí být přijata taková opatření, aby se zajistil správný restart programu přerušeného výpadkem napájecího napětí. To nesmí způsobit ani krátkodobé nebezpečné pracovní stavy. Je-li třeba, mohou se použít zařízení pro nouzové vypnutí.

4 easy Online-Trainingscenter Zde naleznete soubory ke stažení k produktové řadě easy jako jsou popisy funkcí easy, naprogramované aplikace, úvody do programování a propojení přístrojů do sítě, demo software, updaty (aktualizace) softwaru a popisy referenčních aplikací.

5 Obsah Řídicí relé easy 3 Jednoduše easy 3 Vzhled easy 5 Montáž easy 6 Zapojení vstupů 7 Zapojení výstupů Princip obsluhy easy 3 Displej easy 4 Struktura menu easy 6 2 Zadání spínacího schématu easy 2 Ovádání easy 2 Prvky spínacího schématu 24 Remanence 25 Vytvoření schématu 26 Testování schématu 28 3 Popis funkcí easy 29 Druhy funkcí 29 Časové relé 3 Čítač 36 Týdenní spínací hodiny 38 Roční spínací hodiny 39 Analogový komparátor 4 Textový displej 4 Počítadlo provozních hodin 42 Master Reset 42 Markery 43 Skoky 44

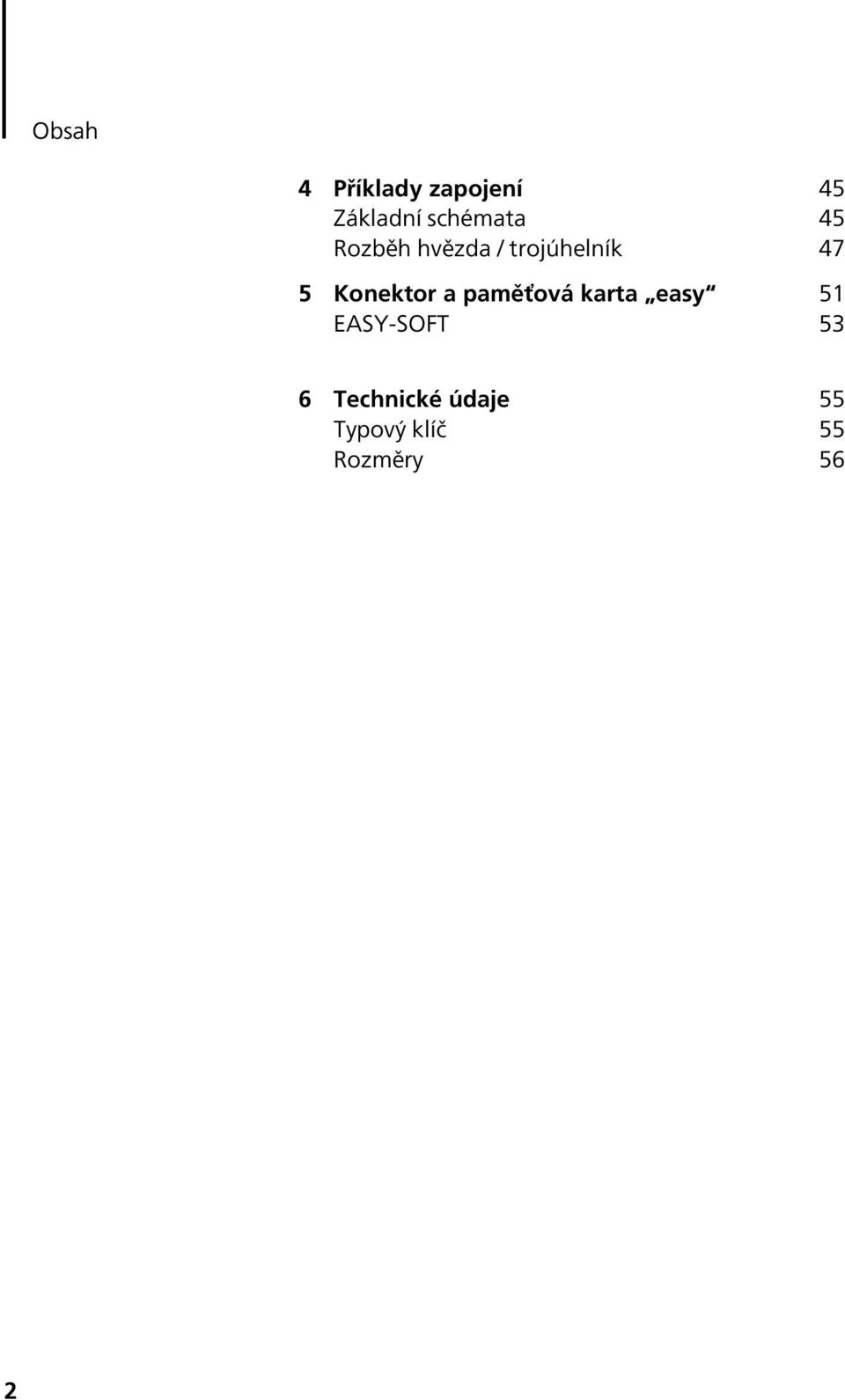

6 Obsah 4 Příklady zapojení 45 Základní schémata 45 Rozběh hvězda / trojúhelník 47 5 Konektor a paměťová karta easy 5 EASY-SOFT 53 6 Technické údaje 55 Typový klíč 55 Rozměry 56 2

7 Řídicí relé easy Bezpečnostní informace Nebezpečí úrazu elektrickým proudem! Instalace elektrického zařízení a uvádění do provozu musí být prováděno jen příslušně kvalifikovanými osobami. Nepracujte na přístroji se zapnutým napájecím napětím. Dodržujte bezpečnostní pravidla: vypněte napájecí napětí, zajistěte, aby přístroj nemohl být náhodně zapnut, zkontrolujte, zda na přístroji není nebezpečné napětí, zakrytujte všechny sousední části s nebezpečným napětím Jednoduše easy Inteligentní spínání a řízení easy je kompaktní, komfortní a levné řídicí relé pro jednodušší řídicí úlohy. Použití nachází v oblasti od domovní a domácí automatizace po řízení strojů a zařízení. easy je vybaveno ergonomickými obslužnými prvky a displejem LCD. easy zapojíte do obvodu a vytvoříte spínací schéma na displeji pomocí tlačítek. "easy" pracuje se zapínacími a rozpínacími kontakty. Spínací schéma zadáte do "easy" stejně, jako byste je kreslili na papíře. easy obsahuje základní a nadstavbové funkce pro pomocná relé a stykače, časová relé a mnohé další funkce. 3

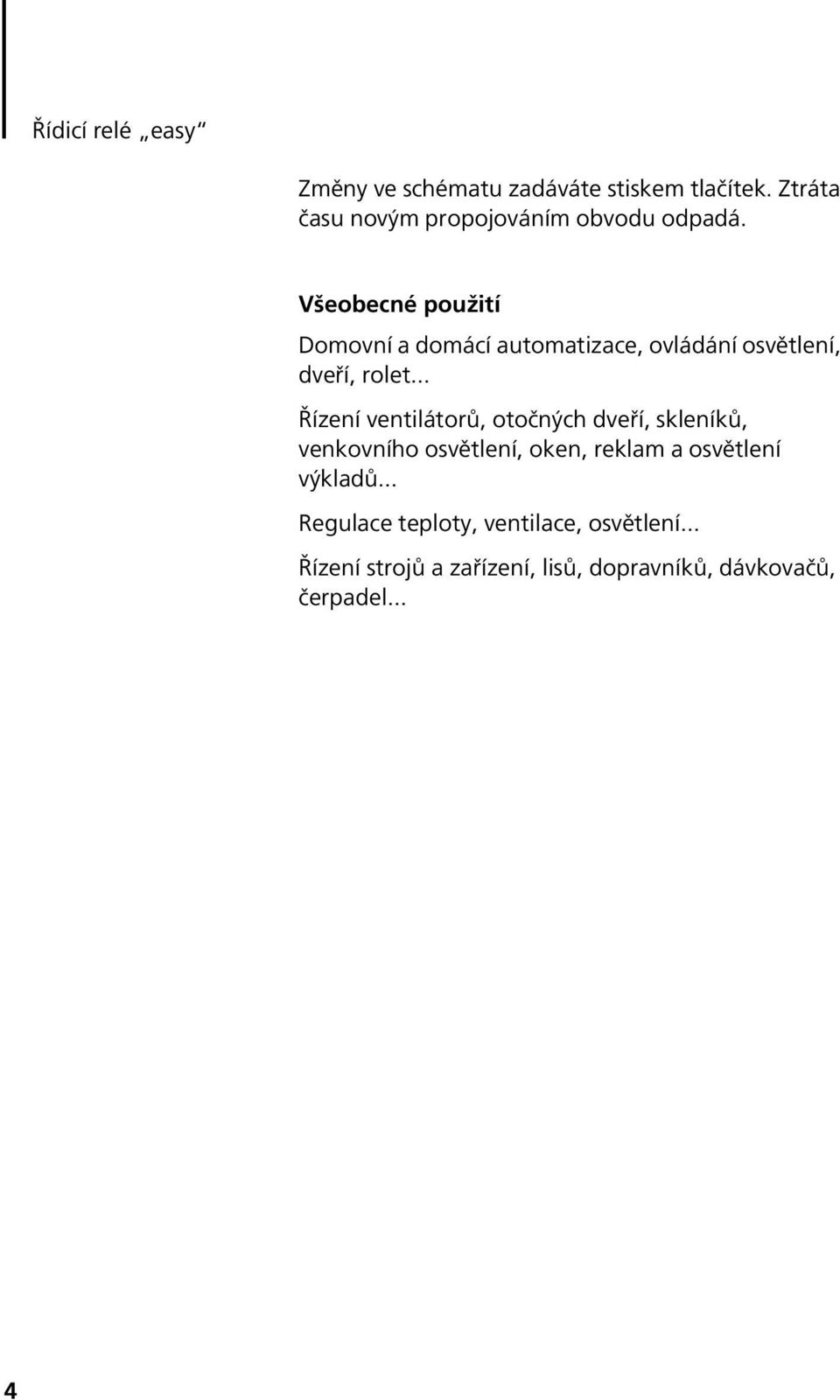

8 Řídicí relé easy Změny ve schématu zadáváte stiskem tlačítek. Ztráta času novým propojováním obvodu odpadá. Všeobecné použití Domovní a domácí automatizace, ovládání osvětlení, dveří, rolet... Řízení ventilátorů, otočných dveří, skleníků, venkovního osvětlení, oken, reklam a osvětlení výkladů... Regulace teploty, ventilace, osvětlení... Řízení strojů a zařízení, lisů, dopravníků, dávkovačů, čerpadel... 4

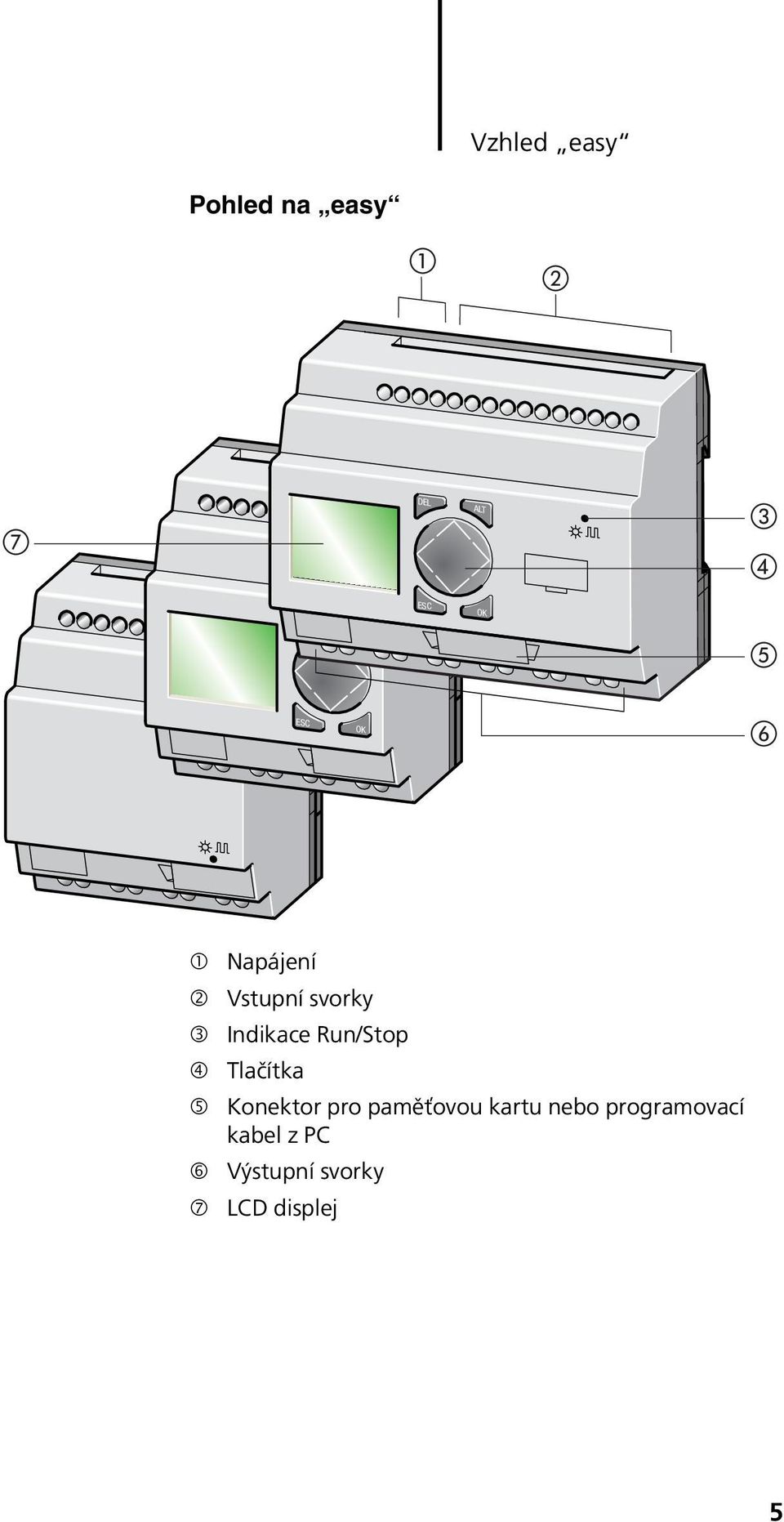

9 Vzhled easy Pohled na easy DEL ALT ESC OK DEL ALT ESC OK Napájení Vstupní svorky Indikace Run/Stop Tlačítka Konektor pro paměťovou kartu nebo programovací kabel z PC Výstupní svorky LCD displej 5

10 Montáž easy Montáž easy Montáž na lištu Zavěste easy na horní hranu lišty a stlačením směrem dolů zaklapněte easy na lištu. Poloha easy je automaticky zajištěna pérovým mechanismem. Montáž na montážní desku 2 Na montážní desku se easy připevňuje přišroubováním pomocí tří nožek (volitelné příslušenství). 6

11 Zapojení easy Zapojení vstupů EASY5..-AB-..C.., EASY5..-AC-..C.. Zapojení vstupů EASY5..-DA-..C.., EASY5..-DC-..C.. 7

12 Zapojení easy Zapojení vstupů EASY7..-AB-..C.., EASY7..-AC-..C.. Zapojení vstupů EASY7..-DA-..C..,EASY7..-DC-..C.. 8

13 Zapojení easy Zapojení vstupů EASY6..-AC-..E Zapojení vstupů EASY6..-DC-..E 9

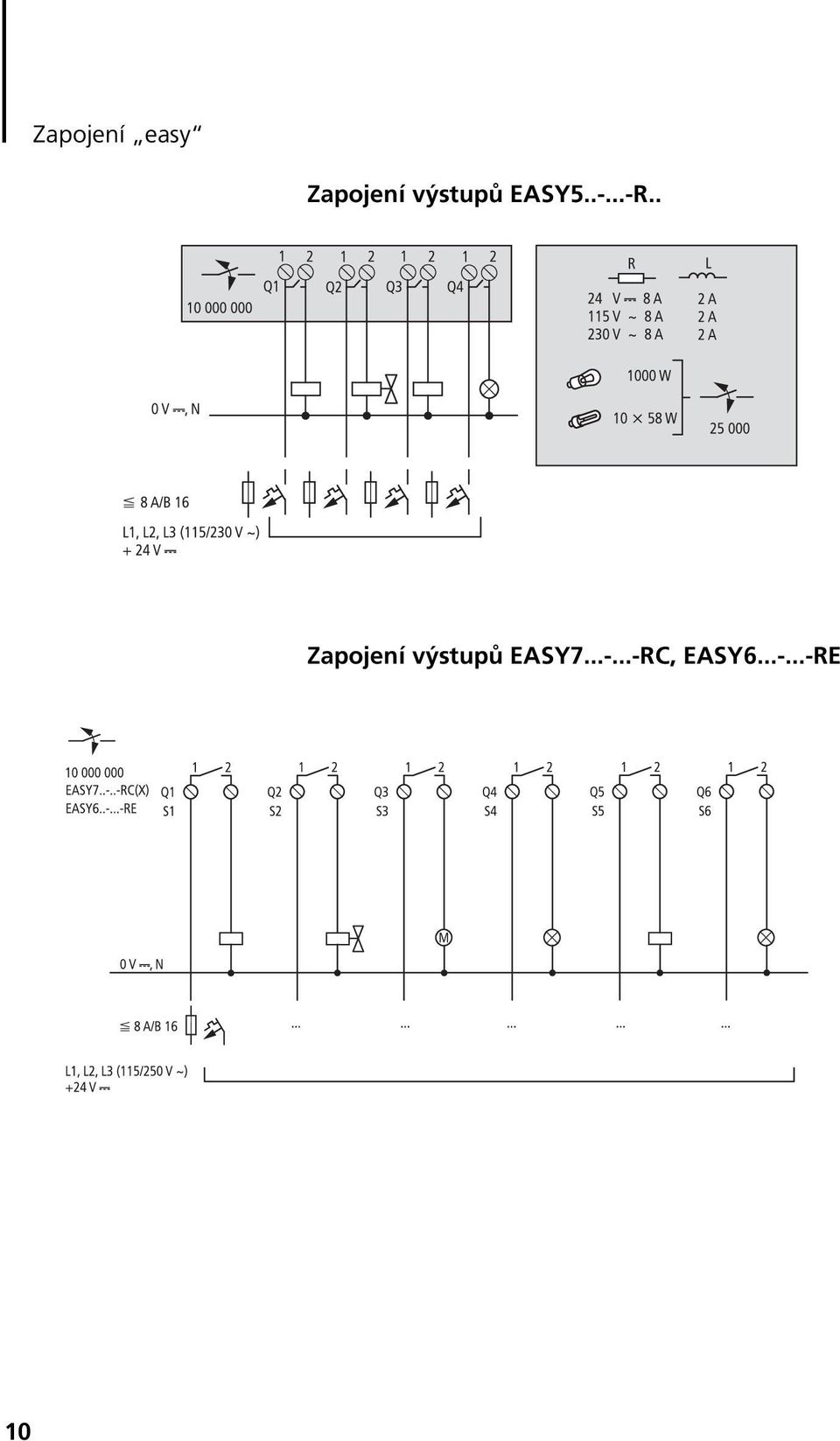

14 Zapojení easy Zapojení výstupů EASY R.. Zapojení výstupů EASY RC, EASY RE

15 Zapojení výstupů EASY22-RE Zapojení easy Tranzistorové výstupy EASY5..-DC-TC..

16 Řídicí relé easy Tranzistorové výstupy EASY7..-DC-TC.., EASY6..-DC-TE Ochranný obvod 2

17 Princip obsluhy easy Ovládací tlačítka easy DEL ESC ALT OK DEL: smazání prvku ve spínacím schématu ALT: speciální funkce ve spínacím schématu Kurzorová tlačítka: < > : pohyb kurzoru, volba menu, volba čísla kontaktu, nastavení hodnot, časů apod. OK: další úroveň menu, potvrzení volby ESC: předchozí úroveň menu, zrušení poslední volby Procházení menu a nastavení hodnot a zobrazení systémového menu jdi na další úroveň menu volba položky v menu uložení volby návrat do poslední úrovně menu zrušení poslední volby, nebyla-li potvrzena OK volba položky menu změna hodnoty <> pohyb kurzoru tlačítka P (jsou-li povolena): < > vstup P, vstup P3, vstup P2 vstup P4 3

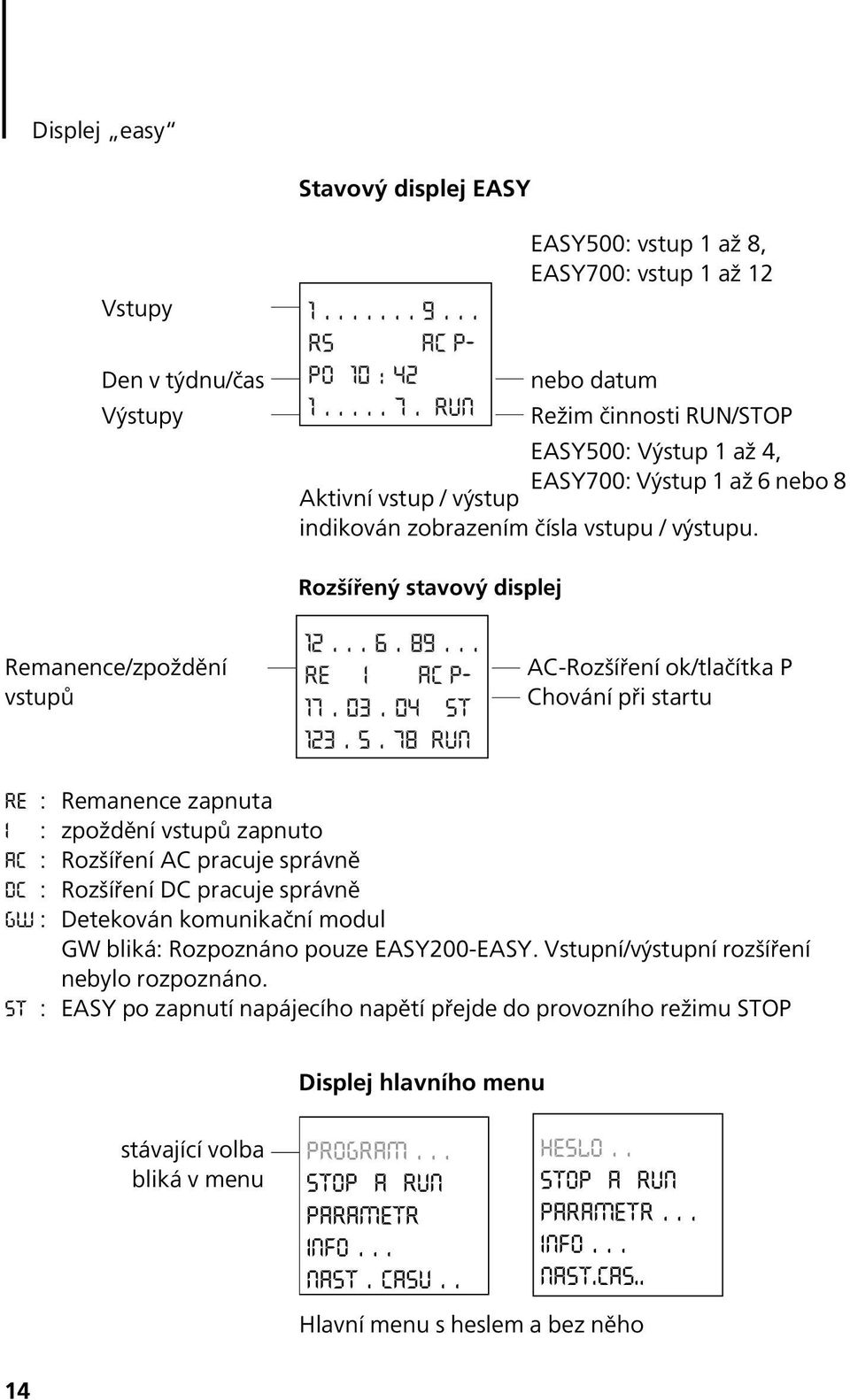

18 Displej easy Stavový displej EASY Vstupy Den v týdnu/čas Výstupy RS AC P- PO : RUN EASY5: vstup až 8, EASY7: vstup až 2 nebo datum Režim činnosti RUN/STOP EASY5: Výstup až 4, EASY7: Výstup až 6 nebo 8 Aktivní vstup / výstup indikován zobrazením čísla vstupu / výstupu. Rozšířený stavový displej Remanence/zpoždění vstupů RE I AC P ST RUN AC-Rozšíření ok/tlačítka P Chování při startu RE : Remanence zapnuta I : zpoždění vstupů zapnuto AC : Rozšíření AC pracuje správně DC : Rozšíření DC pracuje správně GW : Detekován komunikační modul GW bliká: Rozpoznáno pouze EASY2-EASY. Vstupní/výstupní rozšíření nebylo rozpoznáno. ST : EASY po zapnutí napájecího napětí přejde do provozního režimu STOP Displej hlavního menu stávající volba bliká v menu PROGRAM... STOP a RUN PARAMETR INFO... NAST. CASU.. HESLO.. STOP a RUN PARAMETR... INFO... NAST.CAS.. Hlavní menu s heslem a bez něho 4

19 Displej easy Typy kurzorů kurzor bliká alternativně: plně blikající kurzor /: pohyb kurzoru pomocí <>, ve spínacím schématu též prázdný blikající kurzor M/ M pohyb kurzoru pomocí <> změna hodnot pomocí Blikající hodnoty/menu jsou v tomto manuálu vyznačeny šedě. HH:MM 4 : 23 DD.MM 7. 3 ROK 24 HH:MM 4 : 23 DD.MM 7. 3 ROK 24 5

20 Struktura menu easy Struktura menu Hlavní menu není chráněno heslem X Stisknutím OK se dostanete do hlavního menu. Hlavní menu PROGRAM... STOP a RUN PARAMETR INFO... NAST. CASU.. PROGRAM... MAZANI PROG. KARTA.. Spínací schéma Zobrazení parametrů ULOZENI ZRUSENI Parametry PROGRAM... MAZANI PROG. KARTA.. VYMAZAT? PROGRAM... VYMENIT? KARTA... PRISTR -KARTA KARTA - PRISTR VYMAZ KARTY VYMENIT? PRISTR - KARTAE KARTA - PRISTR VYMAZ KARTY VYMENIT? PřÍSTROJ - KARTE KARTA - PřÍSTROJ VYMAZ KARTY VYMAZAT? 6

21 Struktura menu easy Hlavní menu PROGRAM... STOP a RUN PARAMETR INFO... NAST. CASU.. PROGRAM... STOP a RUN PARAMETR... INFO... NAST. CASU.. Zobrazení parametrů T X S + T2 M : S + C N + O + T X S + S. S2 + T: PROGRAM... STOP a RUN PARAMETR... INFO... NAST. CASU.. Zobrazení informací o přístroji DC TC LCD OS:.. 27 CRC: 2752 PROGRAM... STOP a RUN PARAMETR INFO... NAST. CASU... NAST. CASU... LETNI CAS... Displej pro nastavení data a času HH:MM --:-- DD.MM ROK ---- HH:MM 4 : 23 DD.MM 7. 3 ROK 24 7

22 Struktura menu easy Hlavní menu Je možná pouze jedna volba. PROGRAM... STOP RUN PARAMETR.. INFO... NAST. CASU.. NAST. CASU.. LETNI CAS.. ZADNA PRAVIDLO... EU GB US NAST. CAS.. LETNI CAS.. ZADNA PRAVIDLO... EU GB US LETNI START LETNI KONEC DEN -- WD: DD. MM :. HH : MM : : ROZDIL : NAST. CAS.. LETNI CAS.. ZADNA PRAVIDLO... EU GB US LETNI START LETNI KONEC NAST. CAS.. LETNI CAS.. ZADNA PRAVIDLO... EU GB US LETNI START LETNI KONEC DEN -- WD: DD. MM :. HH : MM : : ROZDIL : 8

23 Hlavní menu chráněné heslem Struktura menu easy Hlavní menu HESLO.. STOP a RUN PARAMETR... INFO... NAST. CAS.. HESLO... STOP RUN Odheslování EASY Zadání hesla Heslo Stavový displej správné zadání VYMAZAT? čtyři nesprávná zadání (je-li povoleno) Systémové menu EASY Současným stisknutím DEL a ALT se dostanete do systémového menu. Nastavení hesla Systémové menu Zadání hesla BEZPECNOST.. SYSTEM... JAZYK... CONFIGURATOR HESLO... ROZSAH... ZADANI HESLA XXXX ZMENA HESLA AKTIV. HESLA Změna/ vymazání hesla AKTIV. HESLA ZMENA HESLA ZADANI HESLA XXXX ZMENA HESLA AKTIV. HESLA HESLO... ROZSAH... SPINACI SC PARAMETRY CAS MOD CINN. ROZHRANI MAZANI PROG SPINACI SC PARAMETRY CAS MOD CONN. ROZHRANI MAZANI PROG 9

24 Struktura menu easy Systémové menu BEZPECNOST.. SYSTEM... JAZYK... CONFIGURATOR ENGLISH DEUTSCH FRANCAIS ESPANOL ITALIANO PORTUGUES NEDERLANDS SVENSKA POLSKI TURKCE CESKY MAGYAR Je možná pouze jedna volba. BEZPECNOST... SYSTEM... JAZYK... CONFIGURATOR Další menu závisí na připojeném rozšiřujícím přístroji. 2

25 2 Zadání spínacího schématu easy Ovládání easy Tlačítka pro zpracování liniového logického shcématu a funkčních relé Vymazání spojů, kontaktů, relé nebo prázdných proudových obvodů Přepnutí liniového a rozpínacího kontaktu Propojení kontaktů, relé a proudových obvodů Vkládání proudových obvodů, Změna hodnoty Kurzor nahoru, dolů <> Změna polohy znaku Kurzor doleva, doprava Kurzorová tlačítka ve funkci P-Tlačítek : < > Vstup P, Vstup P3, vstup P2 vstup P4 Nastavení od posledního OK vrácení zpět Aktuální zobrazení, opuštění menu Změna kontaktu/relé, nové vložení Uložení nastavení 2

26 Nastavení jazyka easy Nastavení jazyka menu ENGLISH DEUTSCH FRANCAIS ESPANOL Pokud zapínáte EASY poprvé, bude Vám nabídnut uživatelský jazyk. X Pomocí kurzorových tlačítek si vyberte jazyk nebo. anglicky německy francouzsky španělsky italsky portugalsky holandsky švédsky polsky turecky česky maďarsky X Vaši volbu potvrďte pomocí OK a opusťte menu pomocí ESC. Poznámka: Ve verzi přístroje lze zvolit také ruský jazyk. 22

27 Provozní režimy Provozní režimy EASY EASY zná provozní režimy RUN a STOP. V provozním režimu RUN zpracovává EASY uložené spínací schéma nepřetržitě, dokud nezvolíte STOP, nebo neodpojíte napájecí napětí. Spínací schéma, parametry a nastavení EASY zůstávají při výpadku proudu zachovány. Pouze hodiny reálného času je nutno znovu nastavit po uplynutí doby zálohování. Zadání spínacího schématu je možné pouze v provozním režimu STOP. U variant EASY s LCD displejem se spínací schéma nezpracovává na zasunuté paměťové kartě automaticky, obsahuje-li již EASY spínací schéma. Přeneste proto spínací schéma z paměťové karty do EASY. Varianty EASY-X načítají spínací schéma z paměťové karty automaticky a v režimu RUN ho okamžitě zpracovávají. 23

28 Prvky spínacího schématu easy Prvky spínacího schématu easy Kontakty Spínací kontakt Spínací kontakt Rozpínací kontakt EASY5 EASY7 Funkční relé komparátor analogové hodnoty A a A A6 A A6 Funkční relé čítač C c C C6 C C6 Funkční relé Textový marker D D D D6 D D6 Funkční relé Týdenní spínací hodiny O O O O8 O O8 Vstupní svorka EASY I i I I8 I I2 Stav I3 Rozšíření stavu I4 Zkrat/přetížení I6 I5 I6 Marker, (pomocné relé) M m M M6 M M6 Marker, (pomocné relé) N N N N6 N N6 Počítadlo provozních hodin O O O O4 O O4 Kurzorové tlačítko P p P P4 P P4 Výstup EASY Q q Q Q4 Q Q8 Vstupní svorka Rozšíření R R R R2 Zkrat/přetížení u rozšíření R R R5 R6 Výstup EASY (rozšíření nebo pomocný marker S) S S S S8 (jako marker) S S8 Funkční relé časové relé T t T T6 T T6 Návěští skoku : : :8 : :8 Roční spínací hodiny Y Y Y Y8 Y Y8 Master reset, (centrální vynulování) Z Z Z Z3 Z Z3 24

29 Remanence easy Nastavení remanentního chování NABEH RUN NABEH KARTA CAS CYKLU... REMANENCE... M 9 - M2 M3 - M6 N 9 - N6 C 5 - C 7 C 8 C3 - C6 D - D 8 T7 T8 T3 - T6 X Přejděte do provozního režimu STOP. X Přejděte do systémového menu. X Přejděte do menu SYSTEM a dále k menu REMANENCE X Potvrďte tlačítkem OK. Jako první se objeví volba markeru. X vyberte jednu oblast. X Pomocí OK zvolte marker, funkční relé nebo oblast, která má být remanentní (zatržen příslušný řádek). X Pomocí ESC opustíte zadávání remanentní oblasti. 25

30 Vytvoření schématu easy Příklad: vytvoření jednoduchého schématu Propojení kontaktů a cívek Klasické schéma Spínací schéma easy externí spoje spínač S na svorku I spínač S2 na svorku I2 zátěž H na svorku Q spínací schéma easy Kreslení schématu ze stavového displeje I MO 2 : STOP PROGRAM... STOP RUN PARAMETRY... PROGRAM INFO... MAZANI PROG Vložení kontaktu I Menu zadávání schématu I I I 26

31 Zadání spínacího schématu easy Zadání kontaktu I2 I I I I I I I 2 I - I 2 Nakreslení spoje mezi kontaktem a cívkou I - I 2 I - I 2 I - I I - I Zadání cívky Q I - I I - I { Q I - I { Q I - I { Q 27

32 Testování schématu easy Přepnutí easy do režimu RUN Menu zadávání schématu I - I { Q uložen zrušen PROGRAM... stop RUN PARAMETry info PROGRAM..... STOP RUN PARAMETry info.. easy je nyní v režimu RUN Testování spínacího schématu I MO 2 : RUN Např. na tomto obrázku je vidět, že kontakty vstupů I, I2 jsou zapnuté (v levém horním rohu se zobrazí čísla, 2) a výstup Q je také aktivní (číslo v levém dolním rohu). PROGRAM... stop RUN PARAMETry info.. I - I { Q Chování programu lze jednoduše sledovat i pokud se přístroj nachází v režimu RUN. Pokud proudová dráha není aktivní, je zobrazena tenkou přerušovanou čárou, jakmile se však dostane do aktivního stavu, zobrazí se jako silná přerušovaná čára. Zpět do menu se lze vrátit pomocí tlačítka 28

33 32 Popis funkcí easy Znázornění ve spínacím schématu EASY Funkční relé A, A2 Komparátor analogových hodnot, spínač mezní hodnoty (smysluplné pouze u přístrojů s analogovým vstupem) C, CC, DC, RC Čítačové relé, čítač vzestupný/ sestupný, rychlý čítač, měřič kmitočtu D2, { D2 Text, výstup volně editovatelných textů, zobrazení a vkládání hodnot O, O2 Spínací hodiny, den v týdnu/čas O, {O2 Počítadlo provozních hodin se zadáním mezní hodnoty T, TT, RT, HT X,?X T, TT, RT, HT,? T6, TT6, RT6, HT6 X,?X T2, TT2, RT2, HT2 Časové relé, se zpožděným přítahem Časové relé, se zpožděným přítahem a náhodným spínáním Časové relé, se zpožděným odpadem Časové relé, se zpožděným odpadem a náhodným spínáním Časové relé, se zpožděným přítahemodpadem Časové relé, se zpožděným přítahemodpadem a náhodným spínáním Časové relé, monostabilní impulz T3, TT3, RT3, HT3 Časové relé, astabilní generátor, blikač 29

34 Časové relé Znázornění ve spínacím schématu EASY Funkční relé : 2, { : 2 Y3 Skok Roční spínací hodiny, datum Z, Z3 Master reset, centrální vynulování výstupů, markerů Časové relé Zobrazení parametrů a sada parametrů pro časové relé: T X S + I. I 2. T: T Funkční časové relé číslo X S Provozní režim se zpožděným náběhem Časový rozsah sekunda + + objeví se v menu PARAMETRY - neobjeví se v menu PARAMETRY I Časová žádaná hodnota : Kladná hodnota, I7, I8, I, I2 Skutečná hodnota T až T6, C až C6 I2 Časová žádaná hodnota 2 (u časového relé se 2 žádanými hodnotami): Kladná hodnota, I7, I8, I, I2 Skutečná hodnota T až T6, C až C6 T: Zobrazení skutečné hodnoty v provozním režimu RUN 3

35 Časové relé Princip funkce prvku č asové relé Časové relé, se zpožděným přítahem s a bez náhodného spínání Náhodné spínání: Kontakt časového relé spíná náhodně uvnitř rozsahu žádané hodnoty t s A t B t + t 2 = t s C : Spouštěcí cívka TTx 2: Stop cívka HTx 3: Resetovací cívka RTx 4: Spínací kontakt (zapínací) Tx t s : Žádaná doba Oblast A: Nastavená žádaná doba normálně běží. Oblast B: Nastavená žádaná doba neběží, protože spouštěcí cívka byla příliš krátce aktivována. Oblast C: Stop cívka zastaví průběh počítání času. 3

36 Časové relé t s D t s E t F F t s Oblast D: Stop cívka je po odpočítání času neúčinná Oblast E: Resetovací cívka vynuluje relé a kontakt Oblast F: Resetovací cívka vynuluje v průběhu odpočítávání čas. Poté odpadu resetovací cívky běží čas normálně. 32

37 Časové relé Časové relé, se zpožděným odpadem s a bez náhodného spínání Náhodné spínání: Kontakt časového relé sepne náhodně uvnitř rozsahu žádané hodnoty t s A t + t 2 = t s B C t s t D : Spouštěcí cívka TTx 2: Stop cívka HTx 3: Resetovací cívka RTx 4: Spínací kontakt (zapínací) Tx t s : Žádaná doba Oblast A: Po odpojení spouštěcí cívky běží čas. Oblast B: Stop cívka zastaví průběh odpočítávání času. Oblast C: Resetovací cívka vynuluje relé a kontakt. Po odpadnutí resetovací cívky pracuje relé normálně dál. Oblast D: Resetovací cívka vynuluje relé a kontakt v průběhu odpočítávání času. 33

38 Časové relé Časové relé, jednoimpulzní t s t s t + t 2 = t s A B C : Spouštěcí cívka TTx 2: Stop cívka HTx 3: Resetovací cívka RTx 4: Spínací kontakt (zapínací) Tx Oblast A: Spouštěcí impulz je krátký a bude prodloužen Oblast B: Spouštěcí impulz je delší než žádaná doba. Oblast C: Stop cívka přeruší průběh času t D t t s E Oblast D: Resetovací cívka vynuluje časové relé. Oblast E: Resetovací cívka vynuluje časové relé. Spouštěcí cívka je po odpojení resetovací cívky ještě připojena a čas běží. 34

39 Časové relé Časové relé blikací Poměr impulz-mezera můžete nastavit : nebo :. Časová hodnota I: délka impulzu Časová hodnota I2: délka mezery Poměr impulz-mezera =: blikání: S se rovná S2. Poměr impulz-mezera : blikání: S se nerovná S t s t s t t t s s2 t s2 t s2 t s t t s s2 t + t 2 = t s2 A B t s ts2 C : Spouštěcí cívka TTx 2: Stop cívka HTx 3: Resetovací cívka RTx 4: Spínací kontakt (zapínací) Tx Oblast A: Relé bliká tak dlouho, dokud je spouštěcí cívka připojena. Oblast B: Stop cívka přeruší průběh času. Oblast C: Resetovací cívka vynuluje relé. 35

40 Čítač C2 N + S Čítač Zobrazení parametrů a sada parametrů pro čítačové relé: C2 Funkční relé čítač číslo 2 N Provozní režim N: vzestupný-sestupný čítač Provozní režim H: Rychlý vzestupný-sestupný čítač. Provozní režim F: měřič kmitočtu + + Objeví se v menu PARAMETRY. - Neobjeví se v menu PARAMETRY S Žádaná hodnota, konstanta od do 32 36

41 : Čítač Princip funkce funkčního relé čítač on 2 on 3 on A B C D on : Čítací impulzy na čítací cívce CC 2: Směr čítání, směrová cívka DC 3: Nulovací signál na nulovací cívce RC 4: Žádaná hodnota čítače (na obrázku je žádaná hodnota = 6) 5: Skutečná hodnota čítače 6: Kontakt čítače, C Oblast A: Reléový kontakt čítače C s žádanou hodnotou 6 sepne, jakmile je skutečná hodnota 6. Oblast B: Dojde-li k přepnutí směru čítání, sepne kontakt při skutečné hodnotě 5 zase zpět. Oblast C: Bez počítacích impulzů zůstává aktuální skutečná hodnota zachována. Oblast D: Resetovací cívka vynuluje stav čítače na. 37

42 Týdenní spínací hodiny O A + D SO ON --:-- OFF --:-- Týdenní spínací hodiny Zobrazení parametrů a sady parametrů týdenních spínacích hodin: O Funkční relé týdenních spínacích hodin číslo A,B, C,D Kanály spínacích hodin + + Objeví se v menu PARAMETRY, - Neobjeví se v menu PARAMETRY D Nastavení dne, od -- do -- ON OFF Doba zapnutí Doba vypnutí Příklad spínání pracovní den Spínací hodiny O zapínají od pondělí do pátku mezi 6:3 hod a 9: hod a mezi 7: hod a 22:3 hod. O A + D PO - PA ON 6 : 3 OFF 9 : O B + D PO - PA ON 7 : OFF 22 : 3 A B on on MO DI MI DO FR SA SO on 38

43 Roční spínací hodiny Y A + ON OFF Roční spínací hodiny Zobrazení parametrů a sada parametrů ročních spínacích hodin Y Funkční relé ročních spínacích hodin číslo A,B, C,D Kanály spínacích hodin + + objeví se v menu PARAMETRY. - neobjeví se v menu PARAMETRY. ON Datum zapnutí: Den, měsíc, rok (dvoumístně 24 = 4) OFF Datum vypnutí: Den, měsíc, rok (dvoumístně 24 = 4) 39

44 Analogový komparátor Analogový komparátor A E Q + I + F + I2 + F2 + OS + HY + A Funkční relé komparátor analogových hodnot EQ Provozní režim libovolný Funkční relé má tyto provozní režimy: LT: menší než LE: menší nebo rovno EQ: rovno GE: větší nebo rovno GT: větší než + + Objeví se v menu PARAMETRY. - Neobjeví se v menu PARAMETRY I Porovnávací hodnota (kladná hodnota, I7, I8, I, I2, skutečná hodnota T až T6, C až C6) F Činitel zesílení I (I = F x skutečná hodnota na I); F = kladné číslo až 9999 I2 Porovnávací hodnota 2 (kladná hodnota, I7, I8, I, I2, skutečná hodnota T až T6, C až C6) F2 OS HY Činitel zesílení I2 (I2 = F2 x skutečná hodnota na I2); F2 = kladné číslo až 9999 Offset k hodnotě I (I = OS + skutečná hodnota na I); OS = kladné číslo až 9999 Spínací hystereze k hodnotě I2 Hodnota HY platí stejně pro kladnou jako pro zápornou hysterezi. I2 = skutečná hodnota na I2 + HY; I2 = skutečná hodnota na I2 - HY; HY= kladné číslo až 9999 Analogové signály jsou citlivější na poruchy než digitální signály, takže signální kabely musí být položeny a připojeny pečlivěji. Nastavte spínací hysterezi tak velkou, aby rušivé signály nemohly vést k nežádoucímu spínání. Jako bezpečnostní odstup je nutno dodržet hodnotu,2 V (hodnota 2 bez zesílení). 4

45 Textový displej SPINANI; RIZENI; ZOBRAZENI; LEHCE! EASY! Textový displej EASY5 a EASY7 mohou zobrazit 6 volně editovatelných textů. V těchto textech lze ukázat skutečné hodnoty funkčních relé jako jsou časová relé, čítače, počítadla provozních hodin, komparátory analogových hodnot, datum, čas nebo rozšířené analogové hodnoty. Žádané hodnoty časových relé, čítačů, počítadel provozních hodin, komparátorů analogových hodnot lze během zobrazení textu měnit. Zobrazený text lze editovat pouze pomocí EASY-SOFTu (-BASIC, -PRO od verze 6.xx). Texty jsou ukládány do souboru EASY-SOFTu nebo na paměť ovou kartu EASY-M-32K pro EASY5 a EASY7. Příklad pro zobrazení textu: Zobrazení textu má tyto zobrazovací vlastnosti: DOBA CHODU M:S T : 2 : 46 C : 355 ST PRODUKCE Řádek, 2 znaků Řádek 2, 2 znaků, jedna žádaná nebo skut. hodnota Řádek 3, 2 znaků, jedna žádaná nebo skut. hodnota Řádek 4, 2 znaků Zadání žádané hodnoty na displeji V jednom textu mohou být začleněny dvě proměnné, skutečná a žádaná hodnota funkčních relé, hodnoty analogových vstupů resp. čas a datum. Pozice žádaných a skutečných hodnot je napevno uprostřed 2. a 3. řádku zobrazovače. Délka se řídí zobrazovanou hodnotou. Zadávání žádaných hodnot při zobrazení textu má smysl, 4

46 Počítadlo provozních hodin Master Reser není-li k dispozici pro zobrazení nebo zadání menu PARAMETRY. Dále, když má obsluha obdržet zprávu, kterou žádanou hodnotu mění. DOBA CHODU M:S T : 2 : 46 C : 355 KS PRODUKCE Řádek Řádek 2, žádanou hodnotu lze editovat Řádek 3, žádanou hodnotu lze editovat Řádek 4 Počítadlo provozních hodin O4 + S O: Zobrazení parametrů a sada parametrů prvku počítadlo provozních hodin: O4 Počítadlo provozních hodin číslo objeví se v zobrazení parametrů - neobjeví se v zobrazení parametrů S Žádaná hodnota v hodinách O: Skutečná hodnota počítadla provozních hodin v hodinách [h] V zobrazení parametrů počítadla provozních hodin změníte žádanou hodnotu v hodinách a povolení zobrazení parametrů. Master Reset Reset masteru vložíte do Vašeho zapojení jako kontakt a cívku. Kontakty a cívky mají následující význam: Kontakt Z až Z3 Cívka Kontakt master resetu {Z až {Z3 Cívka master resetu 42

47 Master Reset, Markery Provozní režimy Různé cívky master resetu mají odlišné provozní režimy Z: Pro výstupy Q: Působí na výstupy Q až Q8 a S až S8. Z2: Pro markery M, N: Působí na oblast markerů M až M6 a N až N6. Z3: Pro výstupy a markery: Působí na Q až Q8, S až S8, M až M6 a N až N6. Markery M a markery N Markery M a N jsou nazývány také bitové markery nebo pomocná relé. Tyto bitové markery používejte pro uložení boolovských stavů nebo. Bitové markery propojujete v zobrazení spínacího schématu. Ve spínacím schématu můžete bitové markery použít buď jako cívky s rozdílnými cívkovými funkcemi, nebo jako kontakt (spínací kontakt nebo rozpínací kontakt). 43

48 Skoky Skoky Skoky můžete použít k tvorbě struktury liniového schématu nebo jako přepínač. Pomocí skoků lze realizovat výběr druhu provozu ruční/automatický nebo zvolit různé strojové programy. Skoky : vložíte do Vašeho zapojení jako kontakt I { : a cívku. Skoky se skládají z místa odskoku a cíle { : 2 skoku. : T { Q3 Kontakt Cívka : až :8 (lze vložit výhradně jako první levý kontakt) {: až {:8 Princip funkce Je-li aktivována cívka skoku, nebudou již následující řádky proudových obvodů zpracovány. Stavy cívek zůstanou, pokud nebudou přepsány v jiných nepřeskočených proudových obvodech, na svém posledním stavu před přeskokem. Skáče se dopředu, tzn. že skok končí na prvním kontaktu se stejným číslem jako má cívka. Cívka = Odskok za stavu Kontakt jen na prvním levém kontaktním místě = cíl skoku Kontaktní místo Cíl skoku má vždy stav. 44

49 24 Příklady zapojení Základní schémata Význam logických hodnot zapínací kontakt rozepnut, rozpínací kontakt sepnut, cívka relé není vybuzena zapínací kontakt zapnut, rozpínací kontakt rozepnut, cívka relé je vybuzena Negace (NOR) I Q I {Q Trvalé spojení --- Q {Q Sériové spojení (AND) I I2 I3 Q Q2 I - I 2 - I 3 - {Q i - i 2 - i 3 - {Q 2 45

50 Základní schémata Paralelní spojení (OR) I I2 I3 Q Q2 Obvod výhradní součet (XOR) I I2 Q Paměťový obvod I I2 kontakt Q cívka Q I { Q I 2 I 3 I { Q I 2 I 3 I - i { Q i - I 2 I - I { Q Q alternativně: I SQ i RQ 46

51 Příklad použití Příklady zapojení Rozběh hvězda / trojúhelník Pomocí EASY můžete realizovat zapojení rozběh hvězda / trojúhelník. Výhodou EASY je, že můžete libovolně zvolit dobu do přepnutí mezi stykači hvězda / trojúhelník ale i čekací dobou mezi rozpojením stykače pro hvězdu / spojením stykače pro trojúhelník. L S S2 KM K3M KM KT K5M K3M N KT KM K3M K5M Zapojení hvězda / trojúhelník s běžnými stykači 47

52 Příklad použití L N S S2 KM L N I Q Q2 2 2 KM K3M K5M N Zapojení hvězda / trojúhelník s EASY 48

53 Příklad použití I TT t {Q T TT2 T {Q2 Funkce liniového schématu EASY: Start / Stop zapojení s externími tlačítky Sa S2. Síťový stykač spustí časové relé v EASY. I: Síťový stykač sepnut Q: Stykače hvězdy ZAP Q2: Stykače trojúhelníku ZAP T: Doba přepnutí hvězda - trojúhelník ( až 3 s, X) T2: Čekací doba mezi hvězdou VYP, trojúhelník ZAP (3, 4, 5, 6 ms, X) Pokud je Vaše EASY vybaveno spínacími hodinami, můžete kombinovat rozběh hvězda - trojúhelník se spínacími hodinami. V tomto případě zapojíte síťový stykač také přes EASY. 49

54 5 Poznámky

55 5 Konektor easy a paměťová karta Konektor easy, který je skryt pod ochranným štítkem, umožňuje přenos spínacích schémat na paměťovou kartu nebo pomocí volitelného kabelu za použití programu EASY-SOFT do PC. Dále můžete tvořit a testovat spínací schémata na PC a uložit je do easy. Paměťová karta Paměťové karty jsou volitelným příslušenstvím pod označením EASY-M-32K. Každá paměťová karta umožňuje uložit jedno spínací schéma. Informace uložené na paměťové kartě jsou uchovány trvale i bez napájecího napětí, a proto můžete použít kartu pro vytvoření kopie spínacího schématu v easy a přenést ho do jiného relé easy. Každá paměťová karta uchovává: spínací schéma všechny parametry spínacího schématu systémová nastavení 2 2 5

56 Paměťová karta PROGRAM... MAZANI PROG. KARTA Nahrání a uložení spínacího schématu X Přejděte do provozního režimu STOP. X V hlavním menu zvolte PROGRAM X Zvolte bod menu KARTA Bod menu KARTA bude zobrazen jen tehdy, když bude karta zasunuta a funkční. Liniové schéma můžete přenést z EASY na kartu a z karty do paměti EASY nebo můžete obsah karty vymazat. Po přenosu odstraňte paměťovou kartu a zavřete kryt. Uložení liniového schématu na kartu PRISTR-KARTA KARTA-PRISTR VYMAZ KARTY X Zvolte PRISTR-KARTA. X Potvrďte dotaz pomocí vymazání obsahu paměťové karty OK a nahražení liniovým schématem EASY. Pomocí ESC přerušíte proces. PRISTR-KARTA KARTA-PRISTR VYMAZ KARTY Načtení liniového schématu z paměťové karty X Zvolte bod menu KARTA r PRISTR. X Potvrďte dotaz pomocí OK, pokud chcete paměť EASY vymazat nebo nahradit obsahem karty. Pomocí ESC přejdete se vrátíte o jedno menu. Vymazání liniové schématu na kartě X Zvolte bod menu VYMAZ KARTY. VYMAZAT? X Potvrďte dotaz pomocí OK, chcete-li vymazat obsah karty. Pomocí ESC přerušíte proces. 52

57 EASY-SOFT Kompatibilita paměťových karet EASY-M-8K, EASY-M-6K Liniové schémata se všemi daty můžete přenést z paměťové karty EASY-M-8K (EASY42) resp. EASY-M6K (EASY6) na EASY5 a EASY7. Opačný směr je zablokován. EASY SOFT EASY-SOFT je program pro PC, kterým je možné tvořit, uchovávat, testovat (simulovat) a dokumentovat spínací schémata easy. Spínací schémata můžete potom přenášet do easy a opačně pomocí speciálního kabelu. Tento speciální kabel je volitelným příslušenstvím pod označením EASY-PC-CAB. Pro testování spínacího schématu v samotném easy ho nahrajte do easy a zvolte režim RUN pomocí odpovídajících tlačítek. Software EASY-SOFT též obsahuje rozsáhlou nápovědu. Pro využití nápovědy spusťte EASY-SOFT a zvolte menu Contents v menu Help. Je též možné využít nápovědu podle kontextu (Context sensitive help) tak, že vyberete položku v menu a zmáčknete F. 53

58 54 Poznámky

59 65 Technické údaje Technické údaje EASY - x x x - x x - x x x Váha 2 g, 3 g (EASY 7) Okolní teplota -25 až 55 C (při činnosti) Krytí IP 2 Rušivé vyzařování, ČSN EN 55, ČSN EN 5522, třída B imunita vůči rušení Normy ČSN EN 5 78, UL, CSA Úplná specifikace je obsažena v příručce AWB Typový klíč displej LCD: X = bez displeje časové spínací hodiny: C = jsou k dispozici; E = rozšíření Druh výstupů: R = Relé (maximálně 8 A) T = Tranzistory (,5 A, při paralelním zapojení až 2 A) Napájecí napětí, přístroj a vstupy AB = 24 V AC (2, 4 vstupy lze využít také jako analogové až V) AC =, 2, 23, 24 V AC DC = 24 V DC (2, 4 vstupy lze využít také jako analogové až V) DA = 2 V DC (2, 4 vstupy lze využít také jako analogové až V) Počet vstupů/výstupů (+ rozšíření) 2 = 8 I/4 O 8 = 2 I/6 O 9 = 2 I/6 O + rozšíření 2 = 2 I/8 O 2 = 2 I/8 O + rozšíření Řada přístrojů, resp. šířka přístrojů (TE) 2 TE = 35,5 mm 4, 5 = 7,5 mm (4 TE) 6, 7= 7,5 mm (6TE) Řídicí relé EASY 55

60 Technické údaje.75 5 Rozměry EASY M Rozměry EASY 79-,EASY M

61 Moeller Elektrotechnika s.r.o. Komárovská Praha 9 Česká republika tel.: fax: Třebovská Ústí nad Orlicí Česká republika tel.: fax: http: // 27 by Moeller GmbH Změny vyhrazeny AWB EASY 5/7 CZ Ex/Ak (6/7) Obj. číslo: Platnost od 6/27 Moderní elektroinstalace
