Směšovací uzly FHM-Cx pro podlahové vytápění

Transkript

1 Použití Směšovací uzel FHM-C5 (oběhové čerpadlo UPS) Směšovací uzel FHM-C6 (oběhové čerpadlo UPS) Směšovací uzel FHM-C7 (oběhové čerpadlo Alpha2) Kompaktní směšovací uzly Danfoss se používají k regulaci průtoku a přívodní teploty v systémech teplovodního podlahového vytápění. Kompaktní, flexibilní konstrukce umožňuje montáž směšovacích uzlů přímo na sběrač/rozdělovač, na levou i na pravou stranu, s připojením primárního okruhu ze strany nebo zespodu. Přímočinný proporcionální regulátor se používá k regulaci přívodní teploty. Regulátor zajišťuje, že požadovaná přívodní teplota média pro systém podlahového vytápění zůstává trvale konstantní. Bezpečnostní termostat (ve standardu u modelů FHM-C1, FHM-C5 a FHM-C7) chrání podlahu proti vysokým teplotám. Směšovací uzel FHM-C8/C9 (oběhové čerpadlo Alpha2) FHM-C5 a -C6 jsou vybavené standardním, třírychlostním oběhovým čerpadlem (UPS). FHM- -C7, - C8 a -C9 jsou vybavené nízkoenergetickými oběhovými čerpadly s proměnnými otáčkami (Grundfos Alpha2) včetně volitelné funkce nočního snížení výkonu. Kompaktní směšovací uzly FHM-Cx lze namontovat přímo na sběrač/rozdělovač Danfoss bez použití speciálního vybavení. S použitím regulace podlahového vytápění firmy Danfoss jsou naplněna veškerá očekávání ohledně profesionálního systému podlahového vytápění. Integrovaný pojistný ventil zajišťuje správný směr průtoku a směšovací uzly mají přípravu pro připojení teplotních čidel. Směšovací uzel je doplněn odvzdušňovacím ventilem a teploměrem. VDULF648 Danfoss 03/2015 1

2 Technické specifikace Produkt Max. výkon na sekundáru Δt = 5K 2) Max. výkon na sekundáru Δt = 10K 2) Čerpadlo, Grundfoss Bezpečnostní termostat FH-ST55 3) Obj. číslo FHM-C5 4,5 kw 9 kw UPS Standard 088U0095 FHM-C6 7 kw 13 kw UPS Volitelný 088U0096 FHM-C7 1) 7 kw 13 kw Alpha Standard 088U0097 FHM-C8 7 kw 13 kw Alpha Volitelný 088U0098 FHM-C9 4,5 kw 9 kw Alpha Volitelný 088U0099 1) FHM-C7 se dodává s omezovačem průtoku FHM-FL a měřicí sadou FHM-MS. 2) Max. výkon při Δt = K v primárním (70/40) a Δt = 5 K (10 K) v sekundárním okruhu s tepelnou ztrátou 50 W/m². 3) Bezpečnostní termostat se zástrčkou 2 V (délka 1 m) a kabelem pro připojení např. oběhového čerpadla, vypínací teplota 55 C, ±4 K. Napájecí napětí Primární připojení ½ Max. diferenciální tlak se sběrači/rozdělovači podlahového vytápění Danfoss Max. pracovní tlak Max. teplota protékajícího média 2 V AC 0,6 bar PN10 90 C Regulátor teploty průtoku FH-TC 18 až 52 C Teploměr na přívodu FH-DT 0 až 60 C Integrovaný pojistný ventil Těleso, spoje a další kovové díly O-kroužky a těsnění Hmotnost POM / Nerezová ocel Mosaz / Nerezová ocel EPDM ca. 3,5 až 4 kg (podle modelu) Příslušenství Produkt Typ Obj. číslo Teploměr 0-60 C, Ø35 mm FHD-T 088U0029 Bezpečnostní termostat FH-ST55 088U01 Regulátor teploty, C FH-TC 088U02 Omezovač průtoku FHM-FL 088U03 Měřicí souprava FHM-MS 088U04 Úhlové šroubení (sada 2 ks) FHM-AF 088U05 Sada pro ekvitermní řízení, FHM-C s ABV ECL110 FHM-AB 088U VDULF648 Danfoss 03/2015

3 FH-ST55 Bezpečnostní termostat 2V / 16A Elektrické připojení Bezpečnostní termostat FH-ST je pevně namontován a chrání podlahu a systém vytápění před příliš vysokými teplotami, což je zvláště důležité u dřevěných podlah. Termostat FH-ST vypne zdroj napájení podlahového vytápění, když teplota protékajícího média dosáhne hodnoty 55 C. Při vypnutí zdroje napájení podlahového vytápění se automaticky zavřou pohony (NC) a systém podlahového vytápění je tak chráněn. Regulátor teploty FH-TC lze rovněž připojit k oběhovému čerpadlu nebo k zónovému ventilu. Poznámka: Elektrickou instalaci musí provést autorizovaný pracovník (2 V DC). Objednací číslo Vypínací teplota Spínací diference Klasifikace 088U01 55 C 4 K IP 40 (nainstalovaný) FH-TC Regulátor teploty FH-TC je přímočinný termostatický regulátor, který se používá pro regulaci teploty protékajícího média v podlahových a radiátorových systémech vytápění. Teplota vody se měří přímo pomocí ponorného čidla z nerezové oceli. Charakteristické vlastnosti: Uzavírá se s rostoucí teplotou čidla. Uzavírá se při rozdílu tlaků až do 6 barů. Teplotní rozsah: C. Dimenzováno na tlak PN max. 20 C C C 35 C 40 C 45 C 52 C VDULF648 Danfoss 03/2015 3

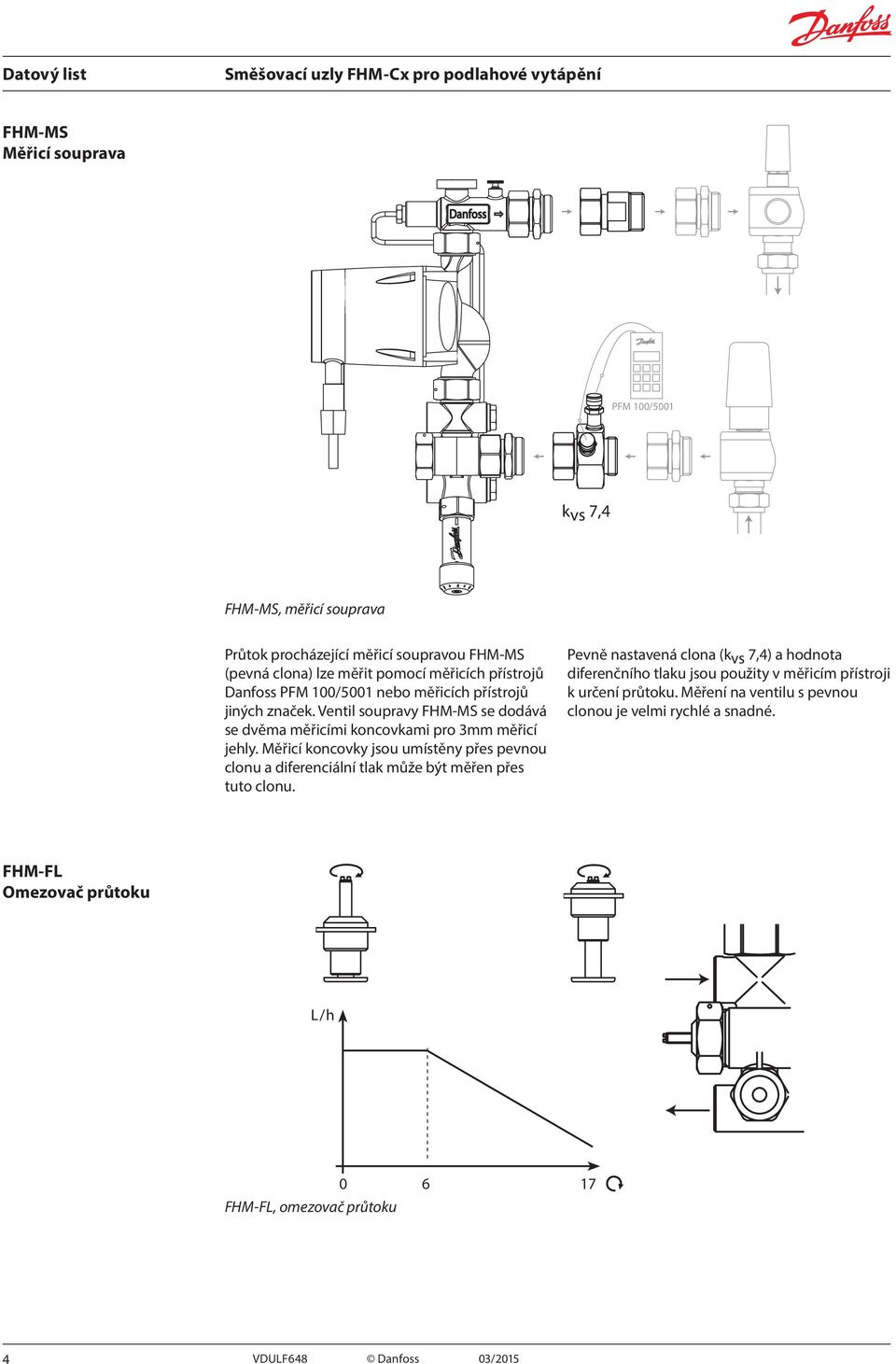

4 FHM-MS Měřicí souprava PFM 100/5001 kvs 7,4 FHM-MS, měřicí souprava Průtok procházející měřicí soupravou FHM-MS (pevná clona) lze měřit pomocí měřicích přístrojů Danfoss PFM 100/5001 nebo měřicích přístrojů jiných značek. Ventil soupravy FHM-MS se dodává se dvěma měřicími koncovkami pro 3mm měřicí jehly. Měřicí koncovky jsou umístěny přes pevnou clonu a diferenciální tlak může být měřen přes tuto clonu. Pevně nastavená clona (kvs 7,4) a hodnota diferenčního tlaku jsou použity v měřicím přístroji k určení průtoku. Měření na ventilu s pevnou clonou je velmi rychlé a snadné. FHM-FL Omezovač průtoku L/h FHM-FL, omezovač průtoku 4 VDULF648 Danfoss 03/2015

5 Datový list FHM-AB Sada pro ekvitermní řízení FHM-AB je příslušenství pro připojení ekvitermní regulace, které je možné použít se stávajícími i novými uzly. Sada pro ekvitermní řízení FHM-AB obsahuje: ECL 110, 2 V ABV NC, 2 V Čidlo S1 Čidlo S3 Adaptér pro ABV Jímka pro čidlo Ostatní čidla lze dodat jako samostatné komponenty na vyžádání. V případě, že je použita regulace ECL110 společně s CF2 a společně s oběhovým čerpadlem s aktivovanou funkcí proti zatuhnutí, je nutné změnit nastavení v aplikačním menu 7000 a to konkrétně pozici 7022 na OFF. Je-li sada pro ekvitermní regulaci použita se systémy podlahového vytápění v těžkých konstrukcích, jako je např. železobeton, je nutné zvýšit nastavení v menu 6000 control parameter pozice 6185 na hodnotu max. 999s. S1 ECL 110 M1 P1 S3 Systém podlahového vytápění s ECL 110 Systém FHM-C Kombinovaný systém podlahového vytápění s kotlem FHM-C Kombinovaný systém podlahového vytápění s tepelným čerpadlem VDULF648 Danfoss 03/2015 5

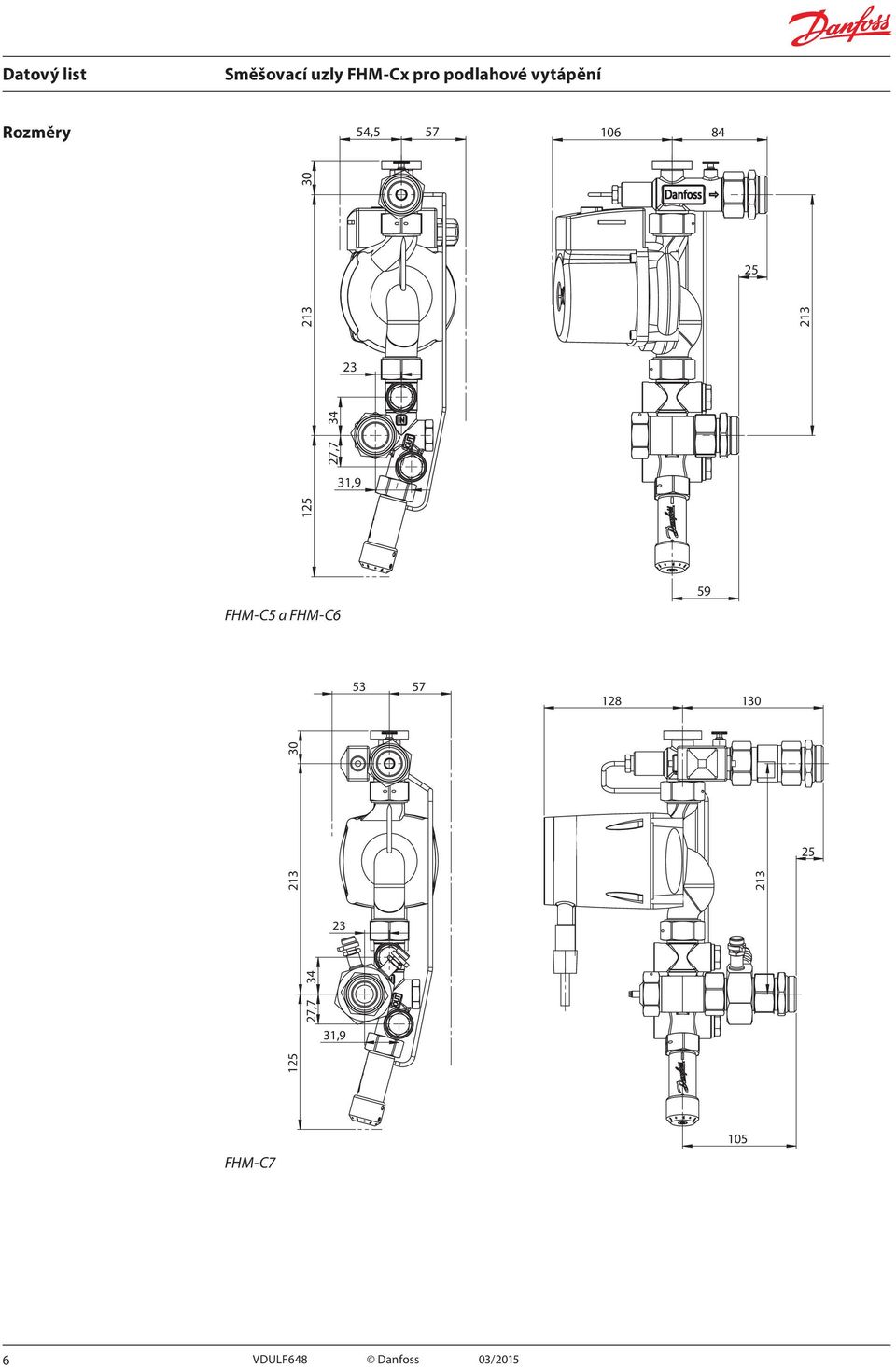

6 Rozměry 54, FHM-C5 a FHM-C FHM-C VDULF648 Danfoss 03/2015

7 Rozměry FHM-C7 s pohonem ABV pro ekvitermní regulaci FHM-C8 a FHM-C9 59 VDULF648 Danfoss 03/2015 7

8 Rozměry FHM-C8 a FHM-C9 s pohonem ABV pro ekvitermní regulaci 59 8 VDULF648 Danfoss 03/2015
