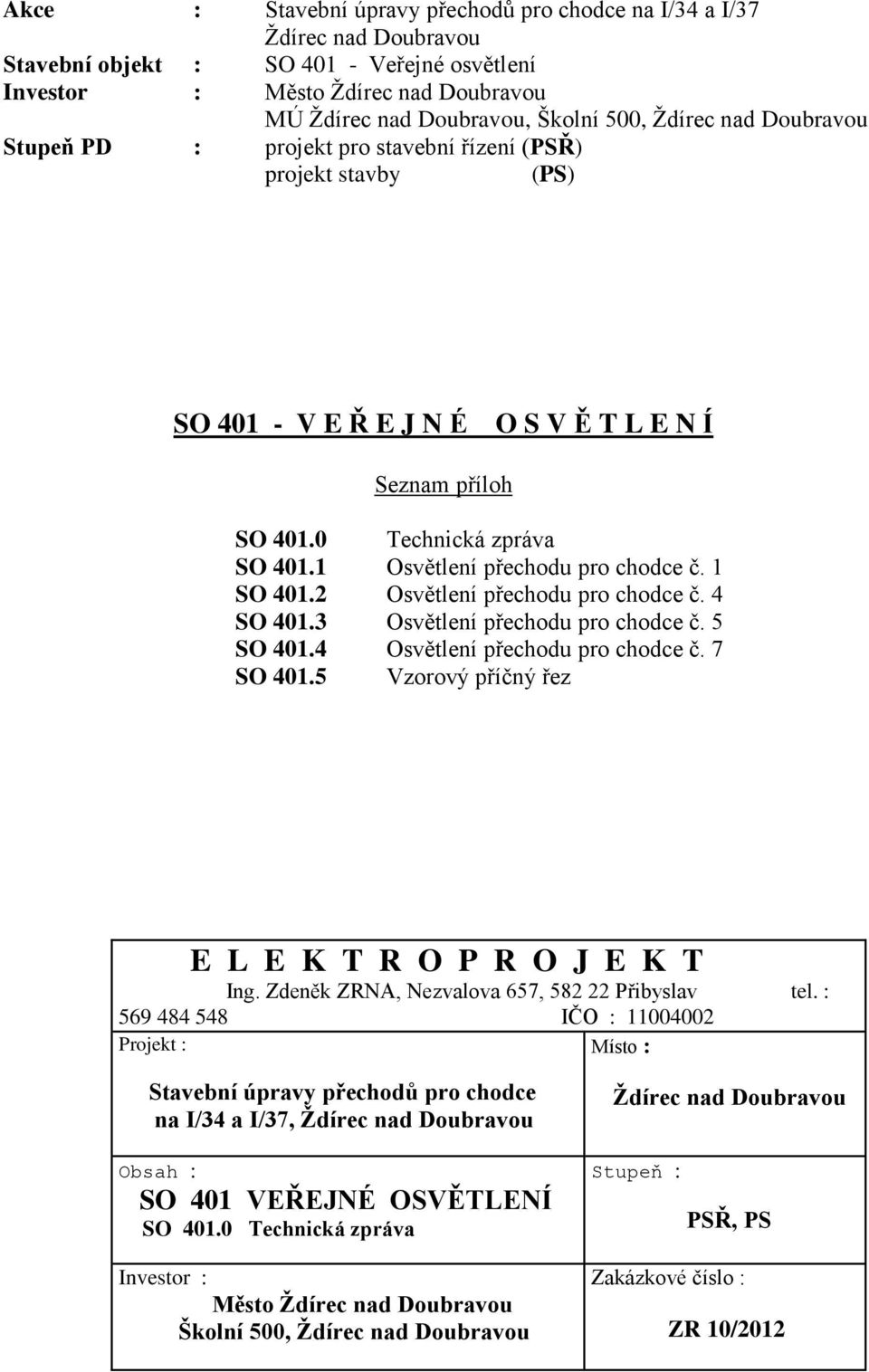

1 Akce : Stavební úpravy přechodů pro chodce na I/34 a I/37 Ždírec nad Doubravou Stavební objekt : SO Veřejné osvětlení Investor : Město Ždírec nad Doubravou MÚ Ždírec nad Doubravou, Školní 500, Ždírec nad Doubravou Stupeň PD : projekt pro stavební řízení (PSŘ) projekt stavby (PS) SO V E Ř E J N É O S V Ě T L E N Í Seznam příloh SO Technická zpráva SO Osvětlení přechodu pro chodce č. 1 SO Osvětlení přechodu pro chodce č. 4 SO Osvětlení přechodu pro chodce č. 5 SO Osvětlení přechodu pro chodce č. 7 SO Vzorový příčný řez E L E K T R O P R O J E K T Ing. Zdeněk ZRNA, Nezvalova 657, Přibyslav tel. : IČO : Projekt : Místo : Stavební úpravy přechodů pro chodce na I/34 a I/37, Ždírec nad Doubravou Obsah : SO 401 VEŘEJNÉ OSVĚTLENÍ SO Technická zpráva Investor : Město Ždírec nad Doubravou Školní 500, Ždírec nad Doubravou Ždírec nad Doubravou Stupeň : PSŘ, PS Zakázkové číslo : ZR 10/2012

2 SO Technická zpráva k projektové dokumentaci nasvětlení přechodů pro chodce na I/34 a I/37 Ždírec nad Doubravou Napěťová soustava : 3 + PEN 50 Hz 230/400 V (TN-C) 1 + PE + N 50 Hz 230 V (TN-S) Stupeň dodávky elektrické energie : 3 Veřejné osvětlení není el. zařízení, které by nesmělo být vypnuto. Instalovaný a soudobý příkon, spotřeba el. energie : předpokládaná doba provozu hod/rok halogenidové svítidlo, 1x MHD 250 W (fa HONOR) P i zdroje = 0,250 kw I n zdroje = 1,085 A P i tlumivky = 0,065 kw I n tlumivky = 0,285 A P i celkem = 0,315 kw I n celkem = 1,370 A 8 svítidel = 2,520 kw E rok = ,0 kwh/rok Ochrana před úrazem elektrickým proudem : Bude provedena dle ČSN automatickým odpojením od zdroje. Nové osvětlovací stožáry, instalované u přechodů, budou připojeny zemnící páskou FeZn 30x 4 mm (př. zemnícím drátem FeZn d 10 mm) ke stávajícímu zemnícímu vedení, uzemňujícímu stávající stožáry. Vnější vlivy : Jsou stanoveny dle ČSN a ČSN : teplota okolí : AA C C atmosférické vlivy : AB C C (venkovní) nadmořská výška : AC1 - do 1000 m n.m. vliv vody : AD4 - déšť, stříkající voda Veřejné osvětlení - stávající : Stávající veřejné osvětlení v ulici Brodská (silnice I/34) a v ulici Chrudimská (I/37) je napájeno ze stávajícího rozvaděče RVO v ul. Chrudimská a zůstane beze změny.

3 Popis provedení osvětlení přechodů pro chodce : Přechod č. 1 ulice Chrudimská proti ZŠ : stávajícího osvětlovacího stožáru (ozn. ZR 00408) v ul. Chrudimská (I/37). Přechod přes silnici I/37 bude provedený protlakem. Kabel bude v trase od stávajícího stožáru VO k přechodovému svítidlu uložený v zemi v hl. 0,7 m v pískem obsypané ochranné trubce Kopoflex 90 mm. Nad pískovým ložem bude položena červená výstražná fólie z PVC š. 33 cm. V protlaku bude kabel uložený Přechod č. 4 ulice Brodská u kina stávajícího osvětlovacího stožáru (ozn. ZR 00022) v ul. Brodská (I/34). Přechod přes silnici I/34 Přechod č. 5 ulice Brodská u pneuservisu (křižovatky ul. Brodská a ul. Nádražní) stávajícího osvětlovacího stožáru (ozn. ZR 00029) v ul. Brodská (I/34). Přechod přes silnici I/34 Přechod č. 7 ulice Brodská u křižovatky ul. Brodská a ul. Zahradní)

4 reflexními bezpečnostními polepy, se 4 dopravními značkami Přechod pro chodce se žlutými fluorescenčními rámy u svítidla - 2 po stranách svítidla a 2 na stožáru (viz nabídka firmy HONOR). stávajícího osvětlovacího stožáru (ozn. ZR 00034) v ul. Brodská (I/34). Přechod přes silnici I/34 Svítidla budou ze svorkovnic osvětlovacích stožárů připojena kabelem CYKY 3Cx 2,5 mm2, vedeným vnitřkem stožáru a výložníku. Osvětlovací stožáry budou uzemněny pomocí zemnícího pásku FeZn 30x4 mm, připojeného na stávající zemnící pásku FeZn 30x4 mm, která je uložené souběžně se stávajícím kabelovým vedením VO. Stožáry HONOR Exentric budou vsazeny do betonových základů, které lze vytvořit např. obetonováním svisle postavených betonových nebo plastových trubek Js 200 mm. Stožáry budou zajištěny proti otočení. Mezery mezi dříky stožárů a bet. nebo plastovými trubkami budou vyplněny jemným pískem, do horní části mezery mezi dřík stožáru a pouzdro bude vložena plastová ochranná manžeta pro zvýšení odolnosti proti korozi. Před zahájením zemních výkopových prací je nutné nechat vytýčit stávající inženýrské sítě (Telefonica O2, ČEZ, VaK, RWE,...), aby nedošlo k jejich poškození. V místě křižování a při souběhu provádět výkop ručně. Při realizaci nových rozvodů je nutná spolupráce se správcem veřejného osvětlení Citelum,a.s. (p. Dušek, p. Mareš) a p. Plíhalem (údržbářem VO ve městě Ždírec nad Doubravou). Po dokončení kabelových rozvodů a instalace osvětlovacích stožárů se vyhotoví dokumentace skutečného provedení a tato se předá firmě Citelum, a.s., Novodvorská 1010/14, Praha 4. Vypracoval : Ing. Zdeněk Zrna

5 L E G E N D A Kabelové vedení - stávající - AYKY 4Bx16,0 mm2, AYKY 4Bx25,0 mm Kabelové vedení - navrhované - AYKY 4Bx16,0 mm 2 uložené v celé trase v chráničce Kopoflex Js 90,0 mm pod komunikacemi v chráničce Kopodur Js 110,0 mm Zemnící vedení - FeZn 30x4 mm (alt. FeZn d 10 mm) 1. Osvětlovací stožár - stávající - místo napojení přechodových stožárů 2. Osvětlovací stožár - bezpaticový, 4-hranný, s výložníkem , 2.1 Osvětlovací stožár - bezpaticový, 4-hranný, s výložníkem , doplněný naklápěcí mechanikou pro svítidlo 3.1 Osvětlovací stožár - bezpaticový, 4-hranný, s prodlouženým výložníkem , doplněný naklápěcí mechanikou pro svítidlo Poznámka : Před zahájením zemních výkopových prací je nutné nechat vytýčit stávající inženýrské sítě (Telefonica O2, ČEZ, VaK, RWE,...), aby nedošlo k jejich poškození. V místě křižování a při souběhu nových a stávajících vedení provádět výkop ručně. Napěťová soustava : 3 + PEN 50 Hz 230/400 V (TN-C) 1 + PE + N 50 Hz 230 V (TN-S) Ochrana : dle ČSN samočinným odpojením od zdroje Vnější vlivy : jsou stanoveny dle ČSN a ČSN : teplota okolí : AA C C atmosférické vlivy : AB C C nadmořská výška : AC1 - do 1000 m n.m. vliv vody : AD4 - déšť, stříkající vody
