1 09/2010 Informace pro uživatele cs Návod k montáži a použití Rámové bednění Frami Xlife

2 Úvod Informace pro uživatele Rámové bednění Frami Xlife Úvod by oka Industrie GmbH, mstetten /2010

3 Informace pro uživatele Rámové bednění Frami Xlife Obsah 4 Úvod 4 Základní bezpečnostní pokyny 6 urokódy u oky 8 Rámové bednění oka Frami Xlife 9 Oblasti použití 11 Stěnové bednění 11 Stěnové bednění Frami Xlife 12 Návod k montáži a použití 14 Prvek Frami Xlife v detailu 16 ovolený tlak čerstvého betonu: 17 Systémový rastr 18 Spojování prvků 20 Kotevní systém 22 Kotvení 24 Přizpůsobení délky vyrovnáním 26 Vytváření pravoúhlých rohů 29 ednění šachet 32 Ostroúhlé a tupoúhlé rohy 34 Obedňování čel 36 Napojení stěn 38 Spojení prvků při zvýšeném zatížení v tahu 40 Nastavování prvků 44 Prostředky pro ustavení 47 etonářská plošina z jednotlivých konzol 50 Výstupový systém 54 Přemíst'ování jeřábem 56 Přeprava, stohování a skladování 84 ednění základů 85 Kotvení prvků Xlife naležato 88 Kotvení prvků Xlife nastojato 90 Kotvení univerzálních prvků Xlife naležato 91 Ustavení/ podepření / pracovní lešení 93 Všeobecné 93 Použití při obedňování průvlaků 94 Čištění a ošetřování 96 Nabídky servisu oka 97 Projektování bednění pomocí programu Tipos 98 Přehled prvků Úvod 63 Sloupové bednění 64 s univerzálními prvky Frami Xlife 66 s univerzálními prvky Xlife a prvky Xlife 67 s vnějšími rohy a prvky Xlife 68 etonářská plošina s konzolou Frami Kruhové bednění 70 Montáž kruhového bednění 74 Zjišt'ování max. šířky prvků 75 Zjišt'ování rozložení prvků 76 Stavění a ustavování / etonářské plošiny / Přemist'ování 77 Jednostranné bednění 78 Výška betonu do 1,20 m pomocí opěrného úhelníku 79 Výška betonu do 3,60 m s opěrnou kozou Variábel /2010 3

4 Úvod Základní bezpečnostní pokyny Úvod Informace pro uživatele Rámové bednění Frami Xlife Skupiny uživatelů Tato informace pro uživatele (návod pro montáž a použití) je určena těm osobám, které pracují s popsaným systémem/výrobkem firmy oka a obsahuje údaje pro montáž a použití popsaného systému podle určení. Všechny osoby pracující s příslušným produktem musí být seznámeny s touto dokumentací a bezpečnostními pokyny v ní obsažené. Osoby, které nejsou schopny tuto dokumentaci přečíst nebo které obtížně chápou její obsah, musí být zákazníkem poučeny a zaškoleny. Zákazník musí zabezpečit, aby informace pro uživatele (např. informace pro uživatele, návod k montáži a použití, návod k provozu, plány, atd.), poskytované firmou oka byly oznámeny a byly k dispozici pro uživatele v místě použití. oka popisuje v dané technické dokumentaci a v příslušných plánech pro použití bednění pracovní bezpečnostní opatření pro bezpečné použití výrobků oka při znázorněné aplikaci. Uživatel je však v každém případě povinnen dodržet místní specifické předpisy bezpečnosti práce v průběhu celého projektu a pokud je to nutné, zajistit dodatečná nebo jiná vhodná opatření bezpečnosti práce. Vyhodnocení nebezpečí Zákazník je zodpovědný za zpracování, dokumentaci, realizaci a revizi vyhodnocení nebezpečí na každé stavbě. Tyto podklady slouží jako základ pro specifické vyhodnocení rizik dané stavby a pokyny pro připravení a použití systému uživatelem. Nelze je však tímto nahradit. Poznámky k této dokumentaci Tato informace pro uživatele může také sloužit jako všeobecně platný návod pro montáž a použití nebo ji lze začlenit do specifického návodu pro montáž a použití na staveništi. Některá vyobrazení v této brožuře znázorňují situaci v průběhu montáže a nejsou proto z bezpečnostně technického hlediska vždy kompletní. alší bezpečnostní pokyny, zvláště varování se nacházejí v jednotlivých kapitolách! Projektování Při instalaci bednění je nutno zajistit bezpečnost pracoviště (například při montáži a demontáži, přestavbách, přemisťování, atd.). K pracovišti musí být zajištěn bezpečný přístup! Odchylky od údajů této dokumentace nebo použití produktu nad rámec této dokumentace vyžadují zvláštní statické posouzení a doplňující návod k montáži. Pro všechny fáze použití platí Zákazník musí zajistit, aby montáž a demontáž, stejně jako přemístění či použití podle určení bylo provedeno a kontrolováno odborně způsobilými a povolanými osobami. Způsobilost těchto osob nesmí být omezena alkoholem, léky nebo drogami. Výrobky oka jsou technické pracovní prostředky, které jsou určeny pouze pro průmyslové použití podle příslušných informací pro uživatele nebo jiných firmou oka vydaných technických dokumentací. Ve všech fázích výstavby je nutno zajistit stabilitu všech dílů a jednotek! Funkční a technické návody, bezpečnostní pokyny a údaje o zatížení je nutno přesně respektovat a dodržovat. Jejich nedodržení může způsobit úrazy a těžké ublížení na zdraví (ohrožení života) a také značné věcné škody. V oblasti bednění nejsou přípustné zdroje otevřeného ohně. Topná zařízení jsou povolena pouze v případě řádného použití v dostatečné vzdálenosti od bednění. Přizpůsobte pracovní postupy povětrnostním podmínkám (např. nebezpečí sklouznutí). V případě extrémních povětrnostních podmínek učiňte v předstihu opatření pro zabezpečení zařízení příp. okolního prostoru a zajištění bezpečnosti pracovníků. U všech spojů je nutno pravidelně kontrolovat jejich usazení a funkci. Zvláště je nutno zkontrolovat a event. dotáhnout šroubová a klínová spojení a to v závislosti na průběhu stavby a zvláště po výjimečných událostech ( např. po bouři) /2010

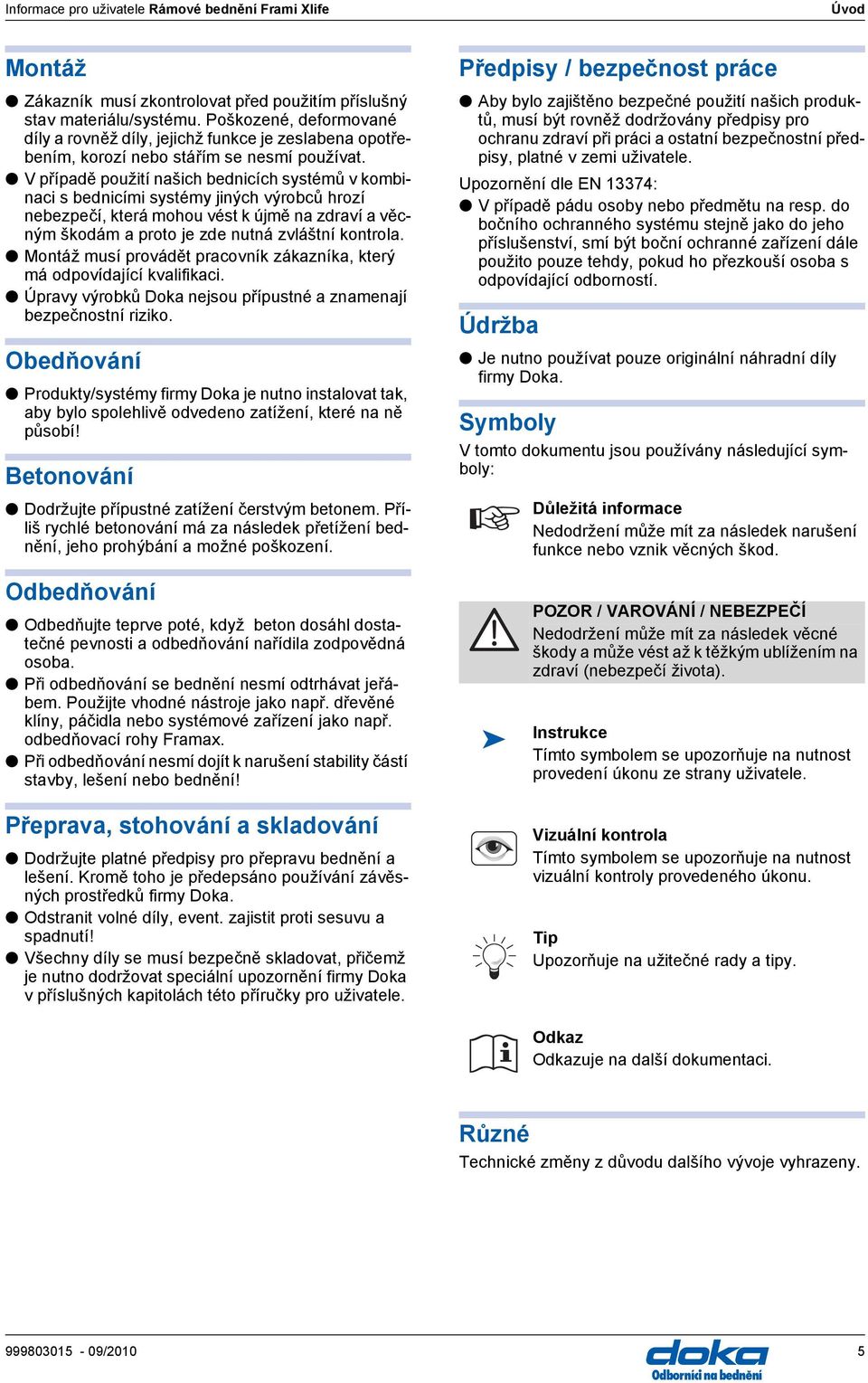

5 Informace pro uživatele Rámové bednění Frami Xlife Úvod Montáž Zákazník musí zkontrolovat před použitím příslušný stav materiálu/systému. Poškozené, deformované díly a rovněž díly, jejichž funkce je zeslabena opotřebením, korozí nebo stářím se nesmí používat. V případě použití našich bednicích systémů v kombinaci s bednicími systémy jiných výrobců hrozí nebezpečí, která mohou vést k újmě na zdraví a věcným škodám a proto je zde nutná zvláštní kontrola. Montáž musí provádět pracovník zákazníka, který má odpovídající kvalifikaci. Úpravy výrobků oka nejsou přípustné a znamenají bezpečnostní riziko. Obedňování Produkty/systémy firmy oka je nutno instalovat tak, aby bylo spolehlivě odvedeno zatížení, které na ně působí! etonování održujte přípustné zatížení čerstvým betonem. Příliš rychlé betonování má za následek přetížení bednění, jeho prohýbání a možné poškození. Odbedňování Odbedňujte teprve poté, když beton dosáhl dostatečné pevnosti a odbedňování nařídila zodpovědná osoba. Při odbedňování se bednění nesmí odtrhávat jeřábem. Použijte vhodné nástroje jako např. dřevěné klíny, páčidla nebo systémové zařízení jako např. odbedňovací rohy Framax. Při odbedňování nesmí dojít k narušení stability částí stavby, lešení nebo bednění! Přeprava, stohování a skladování održujte platné předpisy pro přepravu bednění a lešení. Kromě toho je předepsáno používání závěsných prostředků firmy oka. Odstranit volné díly, event. zajistit proti sesuvu a spadnutí! Všechny díly se musí bezpečně skladovat, přičemž je nutno dodržovat speciální upozornění firmy oka v příslušných kapitolách této příručky pro uživatele. Předpisy / bezpečnost práce by bylo zajištěno bezpečné použití našich produktů, musí být rovněž dodržovány předpisy pro ochranu zdraví při práci a ostatní bezpečnostní předpisy, platné v zemi uživatele. Upozornění dle N 13374: V případě pádu osoby nebo předmětu na resp. do bočního ochranného systému stejně jako do jeho příslušenství, smí být boční ochranné zařízení dále použito pouze tehdy, pokud ho přezkouší osoba s odpovídající odborností. Údržba Je nutno používat pouze originální náhradní díly firmy oka. Symboly V tomto dokumentu jsou používány následující symboly: ůležitá informace Nedodržení může mít za následek narušení funkce nebo vznik věcných škod. POZOR / VROVÁNÍ / NZPČÍ Nedodržení může mít za následek věcné škody a může vést až k těžkým ublížením na zdraví (nebezpečí života). Instrukce Tímto symbolem se upozorňuje na nutnost provedení úkonu ze strany uživatele. Vizuální kontrola Tímto symbolem se upozorňuje na nutnost vizuální kontroly provedeného úkonu. Tip Upozorňuje na užitečné rady a tipy. Odkaz Odkazuje na další dokumentaci. Různé Technické změny z důvodu dalšího vývoje vyhrazeny /2010 5

6 Úvod urokódy u oky V vropě byla koncem roku 2007 zavedena jednotná soustava norem pro stavebnictví, tzv. urokódy (). Tyto kódy slouží jako celoevropský základ pro specifikaci výrobků, veřejné zakázky a matematické průkazní řízení. jsou celosvětové nejvíce vyvinuté stavební normy. budou ve skupině oka standardně používány od konce roku ojde tak k nahrazení IN- norem jako oka-standardu k měření produktů. Informace pro uživatele Rámové bednění Frami Xlife Velmi rozšířený koncept σ dov -porovnávání skutečného a dovoleného napětí je v nahrazen novým bezpečnostním konceptem. srovnávají působení (zatížení) a odpor (nosnost). osavadní bezpečnostní faktor v dovoleného napětí je rozdělen do několika dílčích bezpečnostních koeficientů.ezpečnostní úroveň zůstává stejná! d R d d F d F k γ F Návrhový účinek zatížení (... effect; d... design) Vnitřní síly v konstrukci od F d (V d, N d, M d ) Návrhová hodnota zatížení R d Návrhová hodnota únosnosti (R... resistance; d... design) únosnost prvku (V Rd, N Rd, M Rd ) Ocel: R d = Rk řevo: R d = k mod Rk F d = γ F F k γ M γ M (F... force) harakteristická hodnota zatížení R k harakteristická hodnota únosnosti "skutečné zatížení", užitné zatížení např. zatížitelnost do meze kluzu (k... characteristic) např. vlastní tíha, užitné zatížení, tlak betonu, vítr ílčí součinitel pro zatížení (na straně zátěže; F... force) např. pro vlastní tíhu, užitné zatížení, tlak betonu, vítr hodnoty z N γ M k mod ílčí součinitel pro materiál (na straně materiálu; M...materiál) např. pro ocel nebo dřevo hodnoty z N Modifikační faktor (pouze u dřeva zohlednění vlhkosti a doby působení zátížení) např. pro oka- nosník H20 hodnoty dle N a N Porovnání bezpečnostních konceptů (Příklad) σ dov-koncept /IN-koncept [kn] 60<70 [kn] 60 [kn] F kluz ~ 1.65 F dov F skut R [kn] k R 90<105 [kn] d M = [kn] d F = "ovolené hodnoty" uváděné v oka - materiálech (např.: Q dov = 70 kn) neodpovídají návrhovým hodnotám (např.: V Rd = 105 kn)! Zabraňte bezpodmínečně záměně! V našich materiálech budeme nadále uvádět dovolené hodnoty. Následující dílčí bezpečnostní koeficienty byly zohledněny: γ F = 1,5 γ M, řevo = 1,3 γ M, Ocel = 1,1 k mod = 0,9 Tímto způsobem je možné zjistit z přípustných hodnot všechny jmenovité hodnoty pro výpočet. F skut F dov Stupeň zatížení d R d /2010

7 Informace pro uživatele Rámové bednění Frami Xlife Úvod /2010 7

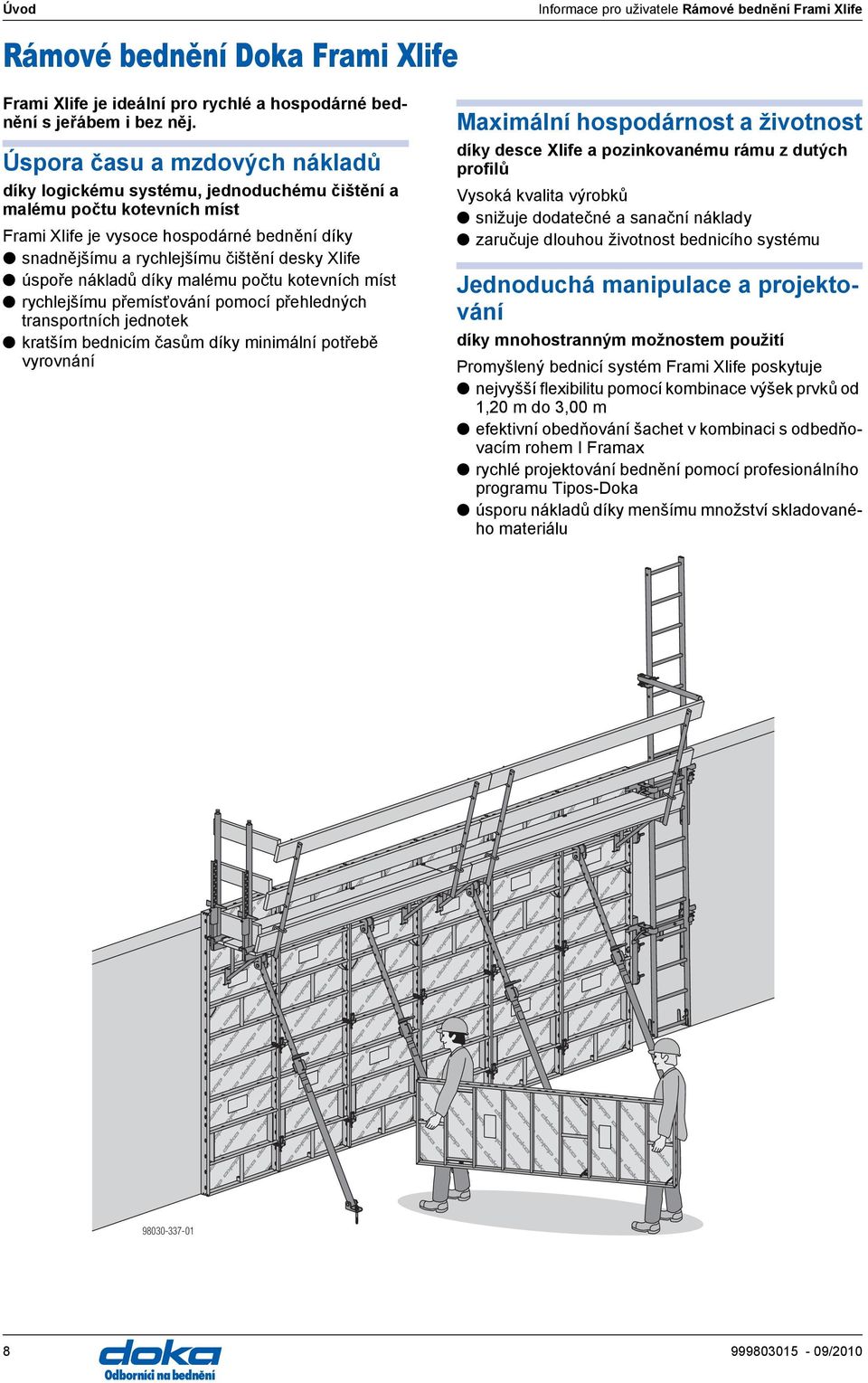

8 Úvod Informace pro uživatele Rámové bednění Frami Xlife Rámové bednění oka Frami Xlife Frami Xlife je ideální pro rychlé a hospodárné bednění s jeřábem i bez něj. Úspora času a mzdových nákladů díky logickému systému, jednoduchému čištění a malému počtu kotevních míst Frami Xlife je vysoce hospodárné bednění díky snadnějšímu a rychlejšímu čištění desky Xlife úspoře nákladů díky malému počtu kotevních míst rychlejšímu přemísťování pomocí přehledných transportních jednotek kratším bednicím časům díky minimální potřebě vyrovnání Maximální hospodárnost a životnost díky desce Xlife a pozinkovanému rámu z dutých profilů Vysoká kvalita výrobků snižuje dodatečné a sanační náklady zaručuje dlouhou životnost bednicího systému Jednoduchá manipulace a projektování díky mnohostranným možnostem použití Promyšlený bednicí systém Frami Xlife poskytuje nejvyšší flexibilitu pomocí kombinace výšek prvků od 1,20 m do 3,00 m efektivní obedňování šachet v kombinaci s odbedňovacím rohem I Framax rychlé projektování bednění pomocí profesionálního programu Tipos-oka úsporu nákladů díky menšímu množství skladovaného materiálu /2010

9 Informace pro uživatele Rámové bednění Frami Xlife Úvod Oblasti použití ednění stěn Jednostranné bednění Sloupové bednění ednění základů Kruhové bednění / ˇ Odborníci na bednení

10 Úvod Informace pro uživatele Rámové bednění Frami Xlife /2010

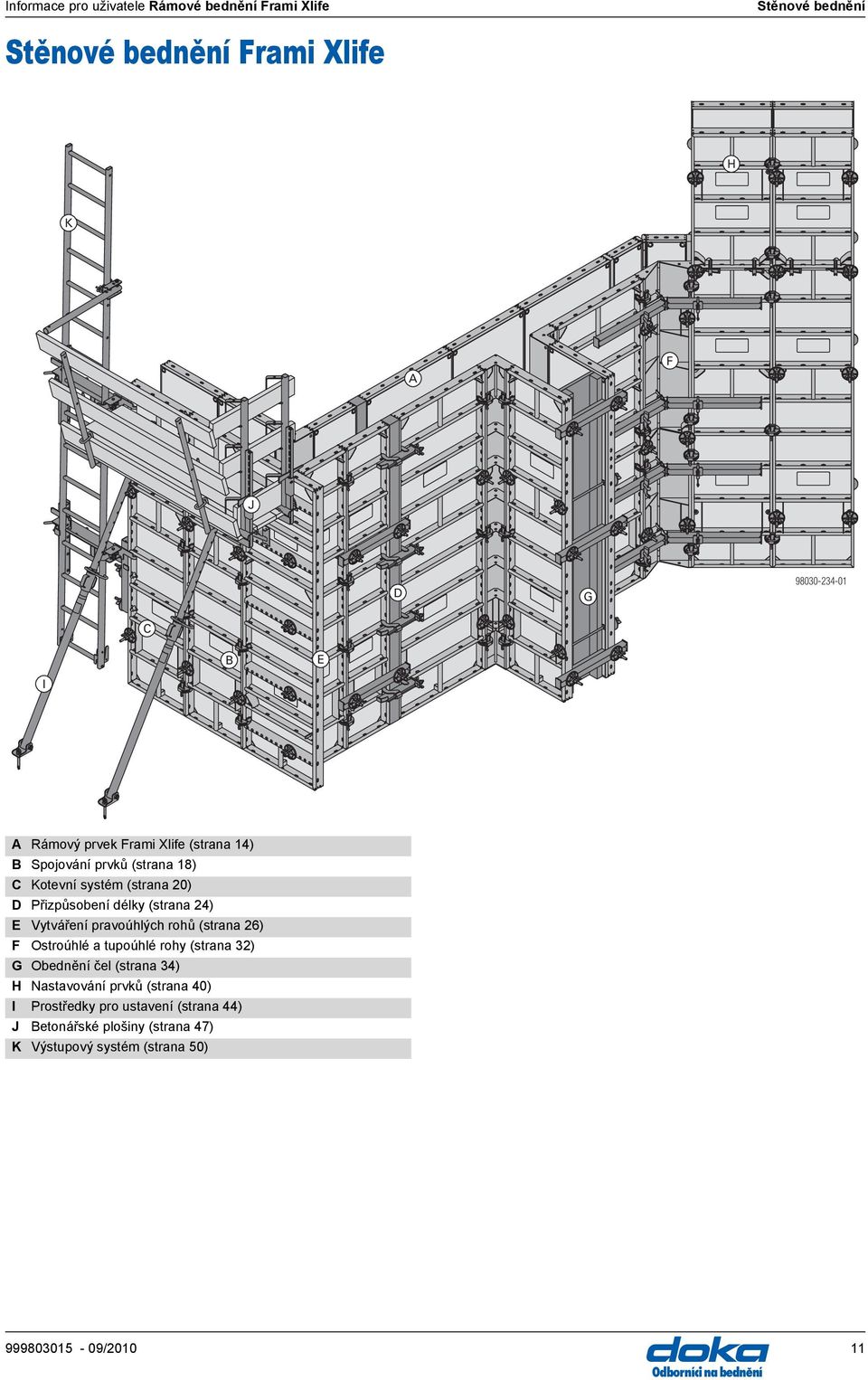

11 Informace pro uživatele Rámové bednění Frami Xlife Stěnové bednění Stěnové bednění Frami Xlife bednění H K F J G I Rámový prvek Frami Xlife (strana 14) Spojování prvků (strana 18) Kotevní systém (strana 20) Přizpůsobení délky (strana 24) Vytváření pravoúhlých rohů (strana 26) F Ostroúhlé a tupoúhlé rohy (strana 32) G Obednění čel (strana 34) H Nastavování prvků (strana 40) I Prostředky pro ustavení (strana 44) J etonářské plošiny (strana 47) K Výstupový systém (strana 50) /

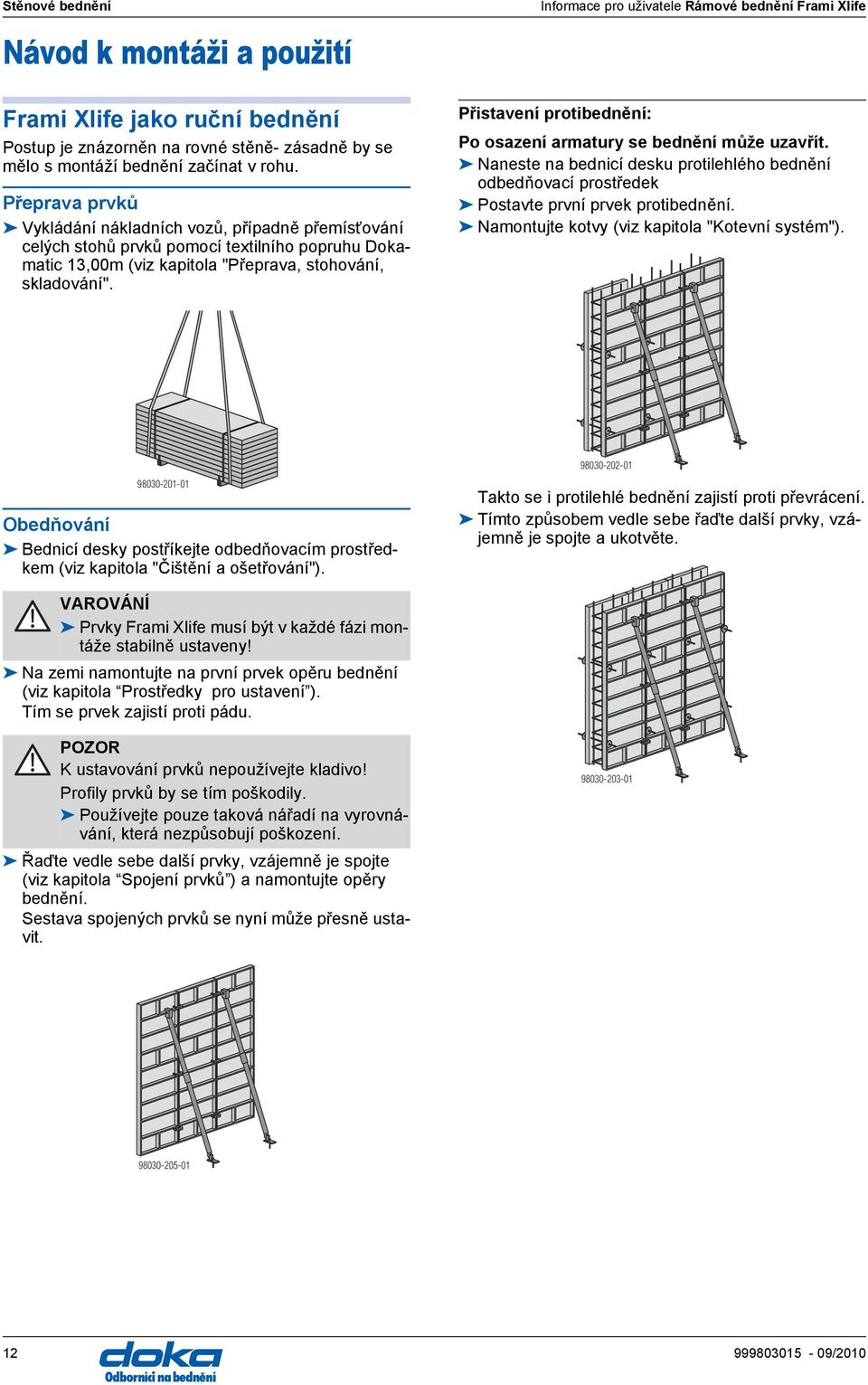

12 Stěnové bednění Informace pro uživatele Rámové bednění Frami Xlife Návod k montáži a použití Frami Xlife jako ruční bednění Postup je znázorněn na rovné stěně- zásadně by se mělo s montáží bednění začínat v rohu. Přeprava prvků Vykládání nákladních vozů, případně přemísťování celých stohů prvků pomocí textilního popruhu okamatic 13,00m (viz kapitola "Přeprava, stohování, skladování". Přistavení protibednění: Po osazení armatury se bednění může uzavřít. Naneste na bednicí desku protilehlého bednění odbedňovací prostředek Postavte první prvek protibednění. Namontujte kotvy (viz kapitola "Kotevní systém") Obedňování ednicí desky postříkejte odbedňovacím prostředkem (viz kapitola "Čištění a ošetřování"). Takto se i protilehlé bednění zajistí proti převrácení. Tímto způsobem vedle sebe řaďte další prvky, vzájemně je spojte a ukotvěte. VROVÁNÍ Prvky Frami Xlife musí být v každé fázi montáže stabilně ustaveny! Na zemi namontujte na první prvek opěru bednění (viz kapitola Prostředky pro ustavení ). Tím se prvek zajistí proti pádu. POZOR K ustavování prvků nepoužívejte kladivo! Profily prvků by se tím poškodily. Používejte pouze taková nářadí na vyrovnávání, která nezpůsobují poškození. Řaďte vedle sebe další prvky, vzájemně je spojte (viz kapitola Spojení prvků ) a namontujte opěry bednění. Sestava spojených prvků se nyní může přesně ustavit /2010

13 Informace pro uživatele Rámové bednění Frami Xlife Stěnové bednění Montáž betonářské plošiny a výstupu Namontujte pracovní plošinu a případně proveďte na čelních stranách postranní zábradlí (viz kapitola etonářská plošina z jednotlivých konzol ). výstupový systém XS (viz kapitola "Výstupový systém"). Frami Xlife jako bednění přemísťované jeřábem Velké sestavy prvků se mohou předmontovat naležato na rovném podkladu. Podrobné pokyny pro umíst ování spojovacích prostředků viz kapitola "Nastavování prvků". Tyto spojené sestavy lze přemísťovat jeřábovým závěsem a jeřábovým okem Frami. Podrobné informace viz kapitola "Přemísťování jeřábem". Max. nosnost: 500 kg / oko jeřábu Frami (Plocha přenášeného bednění se 2 jeřábovými oky cca. 15 m 2 ) Sestavy etonování spojených prvků bez protibednění s betonářskými plošinami a vyrovnávacími opěrami Frami 260 se musí zajistit proti sesunutí. ovolený tlak čerstvého betonu: Viz kapitola "ovolený tlak čerstvého betonu". održujte následující směrnice: Pomůcka dimenzování oka, kapitola "Tlak čerstvého betonu na svislá bednění IN 18218" IN 4235 část 2 - "Zhutňování betonu vibrátorem" održte rychlost betonáže. Ukládejte beton eton řádně zhutněte v vibrátorem. Odbedňování održujte časové lhůty odbedňování. Odstraňte betonářské plošiny. Uvolněte spojovací díly k sousednímu prvku, odmontujte kotvy a prvky jednotlivě demontujte. Začněte u protibednění. Nadzvedněte prvek a očistěte bednicí desku od zbytků betonu (viz kapitola "Čištění a ošetřování") /

14 Stěnové bednění Informace pro uživatele Rámové bednění Frami Xlife Prvek Frami Xlife v detailu Vysoce zatížitelný Tvarově stabilní ocelový rám z dutých profilů a a mm Rámový profil rážka pro spojení prvků eska Xlife Silikonová spára tvarově stabilní duté profily vysoká životnost díky pozinkování silné příčné profily snadno čistitelná čelní strana prvků, dobré utěsnění spojů mezi prvky drážka kolem celého rámu pro připojení upínacích dílů na libovolném místě rámový profil chrání hrany desky Xlife příčné otvory pro sestavení rohů a obednění čel VROVÁNÍ Příčné profily nenahrazují žebřík a nesmí se používat pro výstup. Jednoduché upevnění dílů příslušenství v příčném profilu Prvek Frami Xlife Svorka Frami Upínací kolejnice Frami /2010

15 Informace pro uživatele Rámové bednění Frami Xlife Stěnové bednění Kotevní otvor a a... ø 20 mm Ochrana kotevního otvoru eska Xlife Ochrana desky Xlife v oblasti kotevních otvorů pomocí integrované ochrany kotevního otvoru Čisté betonové plochy použitím inovativní desky Xlife eska Xlife je vytvořena z tradičního překližkového jádra kombinovaného s novým ochranným povrchem z plastu. Toto spojení zaručuje možnost vysokého počtu nasazení a snižuje riziko vzniku poškození. vysoká kvalita betonových ploch malý počet míst vyžadujících opravu redukce nákladů na čištění - desku Xlife lze čistit vysokotlakým čistícím zařízením zabránění olupování povrchu a omezení průniku vody do desky otvory po hřebících ržadla Integrované držadlo VROVÁNÍ Nepoužívejte držadla jako závěsný bod pro přemístění jeřábem! Nebezpečí zřícení bednění. Používejte vhodné prostředky pro zavěšení a úchytné body. Viz kapitola "Přemísťování jeřábem" a "Přeprava, stohování a skladování" /

16 Stěnové bednění ovolený tlak čerstvého betonu: Informace pro uživatele Rámové bednění Frami Xlife ovolený tlak čerstvého betonu podle IN při dodržení tolerance rovinnosti podle IN tabulka 3 řádka 6: σ hk, max = 40 kn/m 2 ovolený tlak čerstvého betonu σ hk u bednění s nástavbou: 40 kn/m σ σ σ σ hk, max, hydr = 67,5 kn/m 2 σ hk, max = 60 kn/m 2 Rámové prvky Frami Xlife 2,70m je možno do výšky betonáže 2,70 m zatížit hydrostatickým tlakem (σ hk = 67,5 kn/m 2 ). Rámové prvky Frami Xlife 3,00m je možno do výšky betonáže 3,00 m zatížit max. tlakem čerstvého betonu σ hk 60 kn/m σ σ /2010

17 Informace pro uživatele Rámové bednění Frami Xlife Stěnové bednění Systémový rastr Rámové prvky Frami Xlife Šířky a výšky prvků Frami Xlife vytvářejí logický rastr po 15 cm. Šířky prvků Výšky prvků Univerzální prvek Frami Xlife Šířka 75 cm je k dispozici i jako univerzální prvek. Svým speciálním rastrem otvorů jsou tyto prvky zvláště vhodné pro hospodárné vytváření: rohů napojení stěn obednění čel bednění sloupů Šířka prvků Výšky prvků rozměry v cm rozměry v cm /

18 Stěnové bednění Spojování prvků Informace pro uživatele Rámové bednění Frami Xlife Snadné spojování prvků rychloupínačem Frami íky drážce po celém obvodu profilu Frami lze rychloupínač Frami umístit na libovolném místě. Tím je možné plynulé výškové přesazení prvků Rychloupínač Frami: dovolená tažná síla: 10,0 kn dovolená posouvající síla: 5,0 kn dovolený moment: 0,2 knm Zobrazení s prvkem Frami Xlife 2,70m. Vlastnosti upínačů: vyrovnávací spojení, která jsou pevná v tahu žádné ztratitelné díly odolné proti znečištění upevnění kladivem ůležitá informace: Použijte kladivo o hmotnosti max. 800 g. Klíny upínačů nemazat. Potřebný počet upínačů (podélné spoje): Výška prvku (prvky nastojato) Počet upínačů 1,20 m 2 1,50 m 2 2,70 m 3 3,00 m alší Pozice Šířka prvku (prvky naležato) Počet upínačů 0,30 m 1 0,45 m 1 0,60 m 2 0,75 m 2 0,90 m 2 spojení prvků v místech vnějších rohů a obednění (zvýšené zatížení v tahu), viz kapitola "Spojování prvků při zvýšeném zatížení v tahu". potřebných spojovacích dílů při nastavování viz kapitola "Nastavování prvků" /2010

19 Informace pro uživatele Rámové bednění Frami Xlife Stěnové bednění Spojování prvků s možností vyrovnání upínačem pro vyrovnání Frami Místa k vyrovnání se jednoduše a hospodárně překlenou vyrovnávacím hranolem. Upínačem pro vyrovnání Frami se prvky spojí v rovině a pevně v tahu. Upínač pro vyrovnání se nasadí přímo nad příčný profil. Vyztužené spojení prvků srovnávacím upínačem Frami Použitím srovnávacího upínače Frami se dosáhne dodatečného vyztužení sestavy prvků. Srovnávací upínač se nasadí přímo nad příčný profil. Upínač pro vyrovnání Frami: dovolená tažná síla: 7,5 kn a a...max. 15 cm Srovnávací upínač Frami: dovolená tažná síla: 10,0 kn dovolený moment: 0,45 knm /

20 Stěnové bednění Kotevní systém Informace pro uživatele Rámové bednění Frami Xlife Kotvení prvků Frami Xlife Zásadně platí: o každého kotevního místa, které není zakryto kotevní matkou s podložkou namontujte kotvu. Kotvěte vždy ve větším prvku. Výjimky viz kapitola "Přizpůsobení délky vyrovnáním" případně "Nastavování prvků". Nepoužité VROVÁNÍ itlivá kotevní ocel! Kotevní tyče nesvařujte ani nezahřívejte. Vytřiďte poškozené, korozí nebo opotřebením narušené kotevní tyče. Používejte jen schválené kotevní tyče. kotevní otvory uzavřete uzavírací zátkou Frami. Rámový prvek Frami Xlife 1,20 + 1,50m Rámový prvek Frami Xlife 2,70m ž do výšky betonáže2,70 m (bez nástavby) použijte pro prvek Frami Xlife 2,70m pouze 2 kotvy na výšku. Rámový prvek Frami Xlife 3,00m /2010

21 Informace pro uživatele Rámové bednění Frami Xlife Stěnové bednění Kotevní systém 15,0 oka Šikmý sklon a výškové přesazení íky geometrii kotevní matky s podložkou lze prvky jednostranně i oboustranně naklánět a výškově přesazovat Kotevní matka s podložkou 15,0 Kotevní tyč 15,0mm Trubka z umělé hmoty 22mm Univerzální konus 22mm Trubky Klíč pro kotevní tyč 15,0/20,0 k otáčení a pevnému uchycení kotevních tyčí z umělé hmoty 22 mm, které zůstanou v betonu uzavřete uzavírací zátkou 22 mm. Upozornění: Firma oka nabízí hospodárná řešení pro zhotovení vodotěsných kotevních míst. Jednostranně nakloněné Oboustranně nakloněné max. 4,5 max. 2 x 4, Výškové přesazení max. 0,5 cm na 10 cm tloušťky stěny alší informace naleznete v informacích pro uživatele "Kotvy oka pro zvláštní požadavky". Kotevní tyč 15,0mm: Max. nosnost při 1,6 násobné bezpečnosti proti zatížení na mezi pevnosti: 120 kn Max. nosnost (IN 18216): 90 kn istanční držák lternativně k trubce z umělé hmoty s univerzálním konusem existuje též distanční držák jako ochranná trubka v kompletním provedení Upozornění: Zajistěte nakloněné prvky proti vztlaku. Prvky Frami Xlife nepoužívejte překlopené (rohové kotvy musí být navrchu) Kotevní matka s podložkou 15,0 Kotevní tyč 15,0 mm istanční držák (hotový k použítí pro určité tloušt ky stěn) Zátky na uzavření distančního držáku jsou součástí dodávky /

22 Stěnové bednění Kotvení Informace pro uživatele Rámové bednění Frami Xlife s prvkem Xlife 1,20 a 1,50m Výška betonáže do 1,50 m Výška betonáže do 2,40 m Výška betonáže do 3,00 m (u nastavení naležato) (u nastavení nastojato) s prvkem Xlife 2,70m Výška betonáže do 2,70 m Výška betonáže do 3,60 m Výška betonáže do 4,20 m (u nastavení naležato) (u nastavení nastojato) /2010

23 Informace pro uživatele Rámové bednění Frami Xlife Stěnové bednění s prvkem Xlife 3,00m Výška betonáže do 3,00 m Výška betonáže do 3,90 m Výška betonáže do 4,50 m (u nastavení naležato) (u nastavení nastojato) /

24 Stěnové bednění Informace pro uživatele Rámové bednění Frami Xlife Přizpůsobení délky vyrovnáním Vyrovnání: 0-15 cm pomocí vyrovnávacího hranolu a upínače pro vyrovnání Kombinací šířek vyrovnávacích hranolů 2, 3, 5 a 10 cm je možné vyrovnání v rastru po 1 cm. Upínací kolejnice Frami: dovolený moment: 1,3 knm Zobrazení s prvkem Frami Xlife 3,00m Zobrazení s prvkem Frami Xlife 1,50m Upínač pro vyrovnání Frami Vyrovnávací hranol Frami Upínací kolejnice Frami (pro uložení kotvy) Kotevní tyč Vyrovnání do 2 cm Kotvení v prvku bez upínací kolejnice Vyrovnání do 5 cm Kotvení ve vyrovnávacím hranolu bez upínací kolejnice Zobrazení s prvkem Frami Xlife 2,70m Vyrovnání do 7,5 cm Kotvení v prvku s upínací kolejnicí Vyrovnání do 15 cm Kotvení ve vyrovnávacím hranolu s upínací kolejnicí /2010

25 Informace pro uživatele Rámové bednění Frami Xlife Stěnové bednění Vyrovnání cm F pomocí úhelníku pro bednicí desku a bednicí desky G Zobrazení s prvkem Frami Xlife 1,50m. Úhelník pro bednicí desku Frami Svorník Frami ednicí deska řevěnný hranol F Upínací kolejnice Frami 1,25 m Svorka Frami G Kotevní tyč V případě zatížení v tahu (v oblasti rohů a obednění čel) je nutné zakotvení zajištěné stavbou. Možnosti upevnění upínacích kolejnic: Pomocí upínacích dílů o výšce 5 cm (upínací kolejnice Frami () ): svorka Frami () Pomocí upínacích dílů o výšce 5 až 12 cm (např. upínací kolejnice Framax () ): univerzální svorník Frami () + kotevní matka s podložkou () Zobrazení s prvkem Frami Xlife 2,70m Zobrazení s prvkem Frami Xlife 3,00m /

26 Stěnové bednění Vytváření pravoúhlých rohů Informace pro uživatele Rámové bednění Frami Xlife Základem řešení rohů je robustní vnitřní roh Frami, který je odolný proti kroucení. Zobrazení s prvkem Frami Xlife 2,70m a a a cm Ocelová bednicí deska Pro vytvoření pravoúhlého vnějšího rohu lze vybrat ze 2 možností: pomocí univerzálního prvku Xlife s vnějším rohem Frami odatečné spojení prvků v oblasti vnějších rohů (zvýšené zatížení tahem) viz kapitola "Spojení prvků při zvýšeném zatížení v tahu" /2010

27 Informace pro uživatele Rámové bednění Frami Xlife Stěnové bednění s univerzálním prvkem Frami Xlife Použití tohoto prvku je možné pro tloušťky stěn v rastru po 5 cm. a b Zobrazení s prvkem Frami Xlife 1,50m a cm b cm Vnitřní roh Frami Univerzální prvek Frami Xlife Univerzální svorka Frami + kotevní matka s podložkou 15,0 Rychloupínač Frami Rámový prvek Frami Xlife 0,45m ostupné tloušt ky stěn v rastru po 5 cm: X = X Zobrazení s prvkem Frami Xlife 2,70m Potřebný počet univerzálních svorek Frami + kotevních matek s podložkou 15,0 Univerzální prvek Frami Xlife 0,75x1,20m 2 ks Univerzální prvek Frami Xlife 0,75x1,50m 3 ks Univerzální prvek Frami Xlife 0,75x2,70m 5 ks Univerzální prvek Frami Xlife 0,75x3,00m 6 ks Zobrazení s prvkem Frami Xlife 3,00m /

28 Stěnové bednění Informace pro uživatele Rámové bednění Frami Xlife S vnějším rohem Frami Pomocí vnějšího rohu Frami lze bez problému tvořit rohy ve stísněném výkopu nebo u velkých tlouštěk stěn. Příklad: napojení ve tvaru tvaru T Zobrazení s prvkem Frami Xlife 2,70m Zobrazení s prvkem Frami Xlife 2,70m a cm b cm Vnitřní roh Frami Vnější roh Frami Rychloupínač Frami Upínač pro vyrovnání Frami F Upínací kolejnice Frami Vnitřní vyrovnávací hranol (max. 15,0 cm) G Vnější vyrovnávací hranol (max. 7,5 cm) H Rámový prvek Frami Xlife 0,75m (max. 0,75m) I G I a b Rámový prvek Frami Xlife 0,45m (max. 0,75m) Potřebný počet upínačů Frami: Tloušťka stěny do 40 cm: H Tloušťka stěny do 60 cm: Vnější roh 1,20m 4 6 Vnější roh 1,50m 4 6 Vnější roh 2,70m 8 12 Vnější roh 3,00m F a cm Vnitřní roh Frami Rychloupínač Frami Rámový prvek Frami Xlife 0,75m Vytváření hran pomocí tříhranné lišty PV Framax Vnější roh Frami Rychloupínač Frami Prvek Frami Xlife Tříhranná lišta Framax Ocelový 22x Tříhrannou lištu Framax lze použít i pro vytváření rohů pomocí univerzálního prvku Xlife. a /2010

29 Informace pro uživatele Rámové bednění Frami Xlife Stěnové bednění ednění šachet íky odbedňovacímu rohu I snadno uvolníte kompletní bednění šachty od stěny a poté přemístíte jeřábem. Vlastnosti výrobku: Nezanechává na betonu negativní otisk. Funkce zabednění a odbednění je integrována ve vnitřním rohu (bez jeřábu, pomocí vřetena pro odbedňovací roh). Přemístění kompletního bednění šachet vcelku (pomocí jeřábových ok a čtyřbodového zavěsu). K zabednění resp. odbednění jsou k dispozici dvě vřetena pro odbedňovací roh: Vřeteno pro odbed. roh Framax I s ráčnou Vřeteno pro odbed. roh Framax I Poloha vyrovnávacích prvků (vyrovnávací hranol) ve vnitřním bednění šachty: pokud možno ne bezprostředně vedle odbedňovacích rohů Odbedňovací vůle: a a a... 30,0 cm a b Zobrazení s prvkem Frami Xlife 2,70m. Odbedňovací roh I Framax Vřeteno pro odbedňovací roh I Framax nebo Vřeteno pro odbedňovací roh I s ráčnou Ocelový plášť bednění a... 3,0 cm b... 6,0 cm /

30 Stěnové bednění Informace pro uživatele Rámové bednění Frami Xlife Spojování prvků Pro spojování odbedňovacího rohu Framax I s prvky Frami Xlife použijte rychloupínače RU Framax. Rozdíly ve výšce profilů lze vyrovnat pomocí adaptéru profilu Frami. Nastavování odbedňovacího rohu I Framax 1) Vytáhněte spojovací čep. 2) Nasaďte odbedňovací roh I tak, aby lícoval. 3) Vytáhněte spojovací čep. 4) Sešroubujte odbedňovací rohy I pomocí 2 kusů šroubů se šestihrannou hlavou daptér profilu Frami pro odbedňovací roh I Rychloupínač RU Framax Potřebný počet rychloupínačů RU Framax: Výšky Výška bednění Výšky prvků Odbedňovacích rohů I Kotvení Počet upínačů 1,20 m 1,20m 1,35m 4 1,50 m 1,50m 2,70m 4 2,70 m 1,20 m +1,50 m 2,70m 8 2,70m 2,70m 6 3,00 m 1.50m +1.50m 3,30m 8 3,00m 3,30m 8 3,90 m 2.70m +1.20m 2.70m +1.35m 10 4,20 m 2.70m +1.50m 3.30m +1.35m 10 4,50 m 3.00m +1.50m 3.30m +1.35m 12 by se docílilo plné odbedňovací vůle, musí se rychloupínače RU Framax osazovat s výškovým přesahem. Při kotvení bednění šachet používejte kotevní otvory prvků Frami Xlife. Rozdíly ve výšce profilů vyrovnejte pomocí kotevního adaptéru Frami. Spojovací čep Odbedňovací roh I Šroub se šestihrannou hlavou M16x45 Montáž vřeten pro odbedňovací roh Framax I Tento montážní návod platí pro vřeteno pro odbed. roh I a vřeteno pro odbed. roh I s ráčnou. 1) Vytáhněte závlačku z vřetena pro odbed. roh. 2) Nasaďte vřeteno pro odbed. roh na centrování odbedňovacího rohu. 3) Otočte vřeteno pro odbed. roh směrem vpravo na doraz. 4) Ráčnu resp. matici vřetena umístěte mezi otvory táhla. 5) Zajistěte vřeteno odbed. rohu závlačkou F 3 F Kotevní adaptér Frami pro odbed. roh I Tr Tr Tr Vřeteno pro odbed. roh I nebo Vřeteno pro odbed. roh Framax I s ráčnou Závlačka entrování odbedňovacího rohu Ráčna nebo matice vřetena Táhlo /2010

31 Informace pro uživatele Rámové bednění Frami Xlife Stěnové bednění Použití vřetena pro odbed.roh Framax I s ráčnou Zašroubujte kotevní tyč 15,0mm do přivařovací matice 15,0 ráčny. Obedňování: - nastavte přepínací páčku do pozice "L". - otáčejte ráčnou ve směru hodinových ručiček. Odbedňování: - nastavte přepínací páčku do pozice "R". - otáčejte ráčnou proti směru hodinových ručiček. Přemíst'ování jeřábem Kotevní tyč 15,0mm Přivařovací matice 15,0 Ráčna Tr Přepínací páčka Použití vřetena pro odbed. roh Framax I Zasuňte kotevní tyč 15,0mm do jednoho otvoru matice vřetena. Obedňování: Otáčejte maticí vřetena ve směru hodinových ručiček. Odbedňování: Otáčejte maticí vřetena proti směru hodinových ručiček. β... max. 15 Jeřábové oko Frami Čtyřbodové závěsy (např. Čtyřpramenný jeřábový řetěz oka 3,20m) Jeřábový hák odbedňovacího rohu I nesmí být použit k přemístění bednění šachet. ednění šachet smí být přemísťováno pouze prostřednictvím jeřábového oka. Přípustná hmotnost bednění šachet: 2000 kg s 4 jeřábovými oky Frami Šachtová plošina oka Tato plošina se díky šachtovým nosníkům s teleskopickou funkcí přizpůsobí každému rozměru stavby. Vnitřní bednění lze odstavit na plošinu a spolu s plošinou přemístit. otka pro prvek Frami slouží ke zvýšení stability na šachtových plošinách. Tr Kotevní tyč 15,0mm Matice vřetena otka pro prvek Frami Řiďte se informacemi pro uživatele "Šachtové plošiny oka" /

32 Stěnové bednění Ostroúhlé a tupoúhlé rohy Informace pro uživatele Rámové bednění Frami Xlife Počet upínacích kolejnic na vnějším příp. vnitřním rohu: Výška prvku Počet upínacích kolejnic 1,20 m 4 1,50 m 4 2,70 m 8 3,00 m 8 Umístění upínacích kolejnic: V každé rovině integrovaných paždíků vnitřního kloubového rohu I. Zobrazení s prvkem Frami Xlife 2,70m. Kloubové rohy Frami Xlife jsou perfektním řešením pro ostré i tupé úhly. Výšky kloubových rohů: 1,20m 1,50m Kloubový roh I Kloubový roh Upozornění: Při úhlu pod 120 nejsou ve vnitřním rohu nutné žádné upínací kolejnice. ůležitá informace: U vyrovnání používejte přídavné upínací kolejnice podle kapitoly "Přizpůsobení délky vyrovnáním". Počet upínačů Frami na vnějším kloubovém rohu: Výška prvku Šířka prvků vedle vnějšího kloubového rohu do 60 cm do 90 cm 1,20 m 4 6 1,50 m 4 6 2,70 m ,00 m 8 12 ůležitá informace: odatečné spojení prvků v oblasti vnějších rohů (zvýšené zatížení tahem) viz kapitola "Spojení prvků při zvýšeném zatížení v tahu". a... 0,7 cm b... 24,3 cm a... 1,2 cm b... 0,5 cm /2010

33 Informace pro uživatele Rámové bednění Frami Xlife Stěnové bednění Úhly , pomocí vnitřního a vnějšího kloubového rohu Úhly , pomocí vnitřních kloubových rohů F G F Kloubový roh Frami (např.: 1,20 + 1,50m při výšce bednění 2,70m) Kloubový roh Frami I (např.: 1,20 + 1,50m při výšce bednění 2,70m) Prvek Frami Xlife (např.: 1,20 + 1,50m při výšce bednění 2,70m) Rychloupínač Frami Upínací kolejnice Frami 1,25m F Svorka Frami G ednicí kotva Kloubový roh Frami I (např.: 1,20 + 1,50m při výšce bednění 2,70m) Prvek Frami Xlife (např.: 1,20 + 1,50m při výšce bednění 2,70m) Rychloupínač Frami Upínací kolejnice Frami F Svorka Frami ednicí kotva F F G Kloubový roh Frami (např.: 1,20 + 1,50m při výšce bednění 2,70m) Kloubový roh Frami I (např.: 1,20 + 1,50m při výšce bednění 2,70m) Prvek Frami Xlife (např.: 1,20 + 1,50m při výšce bednění 2,70m) Rychloupínač Frami F Upínací kolejnice Frami Svorka Frami G ednicí kotva Kloubový roh Frami I (např.: 1,20 + 1,50m při výšce bednění 2,70m) Rychloupínač Frami Upínací kolejnice Frami Svorka Frami F ednicí kotva Prvek Frami Xlife /

34 Stěnové bednění Obedňování čel Informace pro uživatele Rámové bednění Frami Xlife s univerzálním prvkem Frami Xlife Univerzální prvek Frami Xlife Univerzální svorka Frami 5-12cm nebo rohový svorník Frami Kotevní matka s podložkou 15,0 Prvek Frami Xlife Zobrazení s prvkem Frami Xlife 2,70m Pro zhotovení obednění čel lze vybrat ze 2 možností: pomocí univerzálních prvků Frami Xlife pomocí upínací kolejnice Frami Univerzální svorka Frami / rohový svorník Frami: ov. zatížení 13,0 kn (při použití v prvku Frami Xlife) 15,6 kn (při použití v univerzálním prvku Frami Xlife) ůležitá informace: odatečná spojení prvků v oblasti obedňování (zvýšené zatížení tahem) viz kapitola "Spojení prvků při zvýšeném zatížení v tahu"). Průběžný rastr po 5 cm univerzálních prvků Frami Xlife *) umožňuje obedňování čel až do tloušťky stěn 55 cm. Montáž na prvek Frami Xlife se provádí pomocí univerzální svorky 5-12cm nebo rohového svorníku a kotevní matky s podložkou 15,0. *) Odchylky z důvodu konstrukce o -1 cm jsou možné. Počet spojovacích prostředků: Výška prvku Univerzální svorka / Rohový svorník + kotevní matka s podložkou 15,0 1,20m 4 1,50m 6 2,70m 10 3,00m 12 pomocí upínací kolejnice Upínací kolejnice Frami Univerzální svorka Frami 5-12cm nebo rohový svorník Frami Kotevní matka s podložkou 15,0 Prvek Frami Xlife Kotva bednění Upínací kolejnice Frami: dovolený moment: 1,3 knm Upínací kolejnice umožňuje přesné plynulé obedňování čel pro všechny tloušťky stěn. Montáž upínacích kolejnic se provádí pomocí univerzální svorky 5-12cm nebo rohového svorníku a kotevní matky s podložkou 15, /2010

35 Informace pro uživatele Rámové bednění Frami Xlife Stěnové bednění Počet a poloha upínacích kolejnic Výška prvku 1,20m Tloušťka stěny do 55 cm Tloušťka stěny do 60 cm Výška prvku 2,70m Tloušťka stěny do 38 cm Tloušťka stěny do 60 cm ks upínací svorky 3 ks upínací svorky Výška prvku 1,50m Tloušťka stěny do 48 cm Tloušťka stěny do 60 cm ks upínacích svorek 5 ks upínacích svorek Výška prvku 3,00m Tloušťka stěny do 40 cm Tloušťka stěny do 60 cm ks upínací svorky 3 ks upínací svorky ks upínacích svorek 6 ks upínacích svorek /

36 Stěnové bednění Napojení stěn Informace pro uživatele Rámové bednění Frami Xlife Příčné napojení pomocí univerzálních prvků Frami Xlife: X Podélné napojení pomocí univerzálních prvků Frami Xlife: X Univerzální prvek Frami Xlife Kotva bednění Podpěra Univerzální prvek Frami Xlife Kotva bednění s prvkem Frami Xlife a dřevěným hranolem: Počet bednicích kotev: Poloha kotev X Univerzální prvek Frami Xlife 1,20m 1,50m 2,70m 3,00m do 15 cm do max. 25 cm s prvkem Frami Xlife a dřevěným hranolem: F Prvek Frami Xlife Hranol Upínač pro vyrovnání Kotva bednění Prvek Frami Xlife řevěný hranol (min. 3,0 cm až max. 10 cm) Upínací kolejnice (do šířky dřevěného hranolu 5 cm není nutná) Svorka Frami Kotva bednění F Podpěra /2010

37 Informace pro uživatele Rámové bednění Frami Xlife Stěnové bednění Rohové napojení F Prvek Frami Xlife Hranol (min. 3 cm až max. 5 cm) Hranol Upínač pro vyrovnání F Kotva bednění Podpěra F H G Prvek Frami Xlife Hranol (min. 3 cm až max. 10 cm) Rámový prvek Frami Xlife 0,30m Upínací kolejnice (do šířky dřevěného hranolu 5 cm není nutná) Svorka Frami F Rychloupínač Frami G Kotva bednění H Podpěra /

38 Stěnové bednění Spojení prvků při zvýšeném zatížení v tahu Informace pro uživatele Rámové bednění Frami Xlife Počet upínačů potřebných pro spojování prvků je daný (viz následující tabulka z kapitoly "Spojování prvků") Potřebný počet upínačů (podélné spoje): Výška prvku Počet upínačů (prvky nastojato) 1,20 m 2 1,50 m 2 2,70 m 3 3,00 m 3 Pro zachycení zvýšeného zatížení v tahu, zvláště v oblasti vnějších rohů a obednění čel jsou však nutná dodatečná navýšení počtu spojovacích prvků. v oblasti obednění čela u tloušťky stěn do 40 cm: U tloušťky stěn do 40 cm nejsou zapotřebí dodatečné upínače. u tloušťky stěn od 40 do 60 cm a X X1 a cm až 60 cm Počet upínačů v oblasti "X1" Výška prvku (spoje prvků v odstupu 1,8 m od bednění) 1,20 m 2 1,50 m 2 2,70 m ,00 m /2010

39 Informace pro uživatele Rámové bednění Frami Xlife Stěnové bednění v oblasti vnějšího rohu u šířky prvku nad 60 cm do 90 cm u šířky prvku do 60cm e X1 X2 X1 e e e X1 X X2 X1 e e X1 X2 X1 e e e... do 60 cm (šířka prvku) X1 Počet upínačů v oblasti "X1" Výška prvku (spoje prvků v odstupu 1,8 m od vnějšího rohu) 1,20 m 2 1,50 m 2 2,70 m ,00 m 3 1 X2 e... > 60 cm do 90 cm (šířka prvku) Výška prvku v oblasti "X1" (spoje prvků v odstupu 1,8 m od vnějšího rohu) Počet upínačů v oblasti "X2" (spoje prvků 1,8 až 3,0 m od vnějšího rohu) 1,20 m ,50 m ,70 m ,00 m /

40 Stěnové bednění Nastavování prvků Informace pro uživatele Rámové bednění Frami Xlife Poloha potřebných spojovacích a kotevních dílů a dílů příslušenství pro: zvedání a pokládání přesun jeřábem zatížení od pracovních plošin betonování zatížení větrem Rychloupínač Frami: dovolená tažná síla: 10,0 kn dovolená posouvající síla: 5,0 kn dovolený moment: 0,2 knm Srovnávací upínač Frami: dovolená tažná síla: 10,0 kn dovolený moment: 0,45 knm Upínací kolejnice Frami: dovolený moment: 1,3 knm Kotevní tyč 15,0 mm + kotevní matka s podložkou 15,0 Rychloupínač Frami Srovnávací upínač Frami Upínací kolejnice Frami 0,70m příp. 1,25m Svorka Frami ůležitá informace: Klíny upínačů nemazat /2010

41 Informace pro uživatele Rámové bednění Frami Xlife Stěnové bednění s prvkem Xlife 1,20 a 1,50m Výška bednění: 240, 270 a 300 cm Výška bednění: 450 cm Varianta se srovnávacím upínačem Výška bednění: 360, 390 a 420 cm Varianta se srovnávacím upínačem Varianta s upínačem Frami a upínací kolejnicí Varianta s upínačem Frami a upínací kolejnicí /

42 Stěnové bednění Informace pro uživatele Rámové bednění Frami Xlife s prvkem Xlife 2,70m Výška bednění: 300 cm Výška bednění: 390 a 420 cm Varianta se srovnávacím upínačem Výška bednění: 315, 330, 345 a 360 cm Varianta s upínačem Frami a upínací kolejnicí /2010

43 Informace pro uživatele Rámové bednění Frami Xlife Stěnové bednění s prvkem Xlife 3,00m Výška bednění: 330, 345, 360, 375 a 390 cm Výška bednění: 450 cm Varianta se srovnávacím upínačem Výška bednění: 420 Varianta se srovnávacím upínačem Varianta s upínačem Frami a upínací kolejnicí Varianta s upínačem Frami a upínací kolejnicí /

44 Stěnové bednění Prostředky pro ustavení Informace pro uživatele Rámové bednění Frami Xlife Vyrovnávací opěra Frami 260 Výška bednění [m] ov. vzdálenost [m] 1,80 2,10 2,25 1,90 2,70 1,35 3,00 1,20 3,60 0,80 max. zátěž ukotvení: F k = 4,0 kn (R d = 6,0 kn) Zobrazení s prvkem Frami Xlife 2,70m. Vyrovnávací opěra Frami 260 () a opěra bednění 340 () zajišt ují bednění proti náporu větru a slouží k ustavení bednění. Vlastnosti výrobků: teleskopické v rastru po 8 cm jemné nastavení pomocí závitu všechny části neztratitelné i zásuvná trubka je zajištěna proti vypadnutí ůležitá informace: V každé fázi prací musí být zajištěna stabilita bednicích prvků! Řiďte se platnými bezpečnostně technickými pokyny! Opěra bednění 340: Výška bednění [m] ov. vzdálenost [m] 2,70 1,45 3,00 1,35 3,60 1,00 4,20 0,95 4,50 0,70 max. zátěž ukotvení: F k = 4,0 kn (R d = 6,0 kn) Hodnoty platí pro tlak větru w e = 0,65 kn/m 2. Z toho vyplývá dynamický tlak q p = 0,5 kn/m 2 (102 km/h) u c p, net = 1,3. Při vyšším tlaku větru je nutné stanovit počet opěr staticky. alší informace viz pomůcka dimenzování "Zatížení větrem podle urokódů". Upozornění: Každá sestava spojených prvků se musí podepřít pomocí minimálně 2 opěr bednění. Příklad: Při výšce bednění 3,00 m jsou na sestavu spojených prvků šířky 5,40 m zapotřebí: 5 směrovacích vzpěr 260 nebo 4 opěry bednění 340 POZOR Nebezpečí překlopení bednění při vysokých rychlostech větru. Při vysokých rychlostech větrů, případně po každém ukončení práce nebo během delšího přerušení bednících prací dodatečně zajistěte. Vhodná opatření: - Postavte protibednění - Postavte bednění proti zdi - Zakotvete bednění na zemi /2010

45 Informace pro uživatele Rámové bednění Frami Xlife Stěnové bednění Upevnění na bednění Nasaďte směrovou vzpěru nebo opěru bednění do otvorů příčných resp. rámových profilů. Zafixování na zemi Zakotvěte pomůcky pro odstavování a ustavování pevně v tahu a v tlaku! Otvory v patní desce Vyrovnávací opěra 260 Opěra bednění 340 b b a a... ø 26 mm b... ø 18 mm Kotvení patní desky xpreskotva oka je vícenásobně použitelná jako nářadí Vám stačí kladivo. TR xpreskotva oka 16x125mm Pero oka 16mm charakteristická krychelná pevnost betonu (f ck,cube): min. 25 N/mm 2 resp. 250 kg/cm 2 (eton 20/25) Řiďte se prosím montážním návodem! Potřebná nosnost alternativních hmoždinek: R d 6,0 kn (F dov. 4,0 kn) Řiďte se platnými předpisy výrobce /

46 a Stěnové bednění Informace pro uživatele Rámové bednění Frami Xlife Opěra bednění 340 Vyrovnávací opěra 260 a b a a... min. 191 cm, max. 341 cm b... min. 108 cm, max. 157 cm α... cca. 60 Přestavba opěry bednění: Namontujte hlavu pro vyrovnávací opěru Frami na opěru bednění a... min. 147 cm, max. 256 cm α... cca. 60 Hlava pro vyrovnávací opěru Frami Opěra bednění 340 bez přip. hlavy /2010

47 Informace pro uživatele Rámové bednění Frami Xlife etonářská plošina z jednotlivých konzol Stěnové bednění Předpoklady pro nasazení: etonářskou plošinu zavěšujte jen na takové kostrukce bednění, jejichž stabilní poloha zaručuje odvod očekávaného zatížení. Při postavení plošiny nebo při přechodném uskladňování ve svislé poloze ji podepřete tak, aby odolovala větru. bejte na příslušnou tuhost kostrukce bednění. Řiďte se platnými bezpečnostně technickými pokyny. Sestavy spojených prvků bez protibednění s betonářskými plošinami a vyrovnávacími opěrami Frami 260 se musí zajistit proti sesunutí. 2 varianty na výběr: s podlahovým držákem Frami a expreskotvou oka 16x125mm s expreskotvou oka 16x125mm příčnými otvory prvků Frami Xlife pomocí konzoly Frami 60 Konzola Frami 60 je univerzálně použitelná konzola pro zhotovení betonářských plošin (šířka plošiny 60 cm). ovolené zatížení: 1,5 kn/m 2 (150 kg/m 2 ) Třída zatížení 2 podle N :2003 Max. šířka zatížení: 1,50 m Konzoly se musí zajistit proti vysazení! Podlahové fošny a prkna na zábradlí: na jeden metr lešení je zapotřebí 0,6 m 2 podlahových fošen a 0,6 m 2 prken na zábradlí (dodávka stavby). Síly prken pro rozpětí podpěr do 2,50 m: prkna na podlahu min. 20/5 cm prkna na zábradlí min. 20/3 cm Upozornění: Uvedené tloušťky podlážek a prken jsou dimenzovány podle 24 normy N 338 (S10 normy IN 4074). V Německu musí být na podlážkách ze dřeva uvedena značka Ü. Připevnění podlahových fošen: 3 kusy vratových šroubů M 10x120 na jednu konzolu (není součástí dodávky) Připevnění prken zábradlí: hřebíky Provedení s lešeňovými trubkami: Nářadí: plochý klíč 22 pro montáž spojek a lešeňových trubek Napojení lešeňových trubek Lešeňová trubka 48,3mm Šroubová spojka 48mm Šroub se šestihrannou matkou M14x40 + šestihranná matka M14 (není součástí dodávky) Zobrazení s prvkem Frami Xlife 2,70m /

48 Stěnové bednění Informace pro uživatele Rámové bednění Frami Xlife prvek nastojato (zavěšení v příčném profilu) prvek nastojato nebo naležato (zavěšení v rámovém profilu) Konzola Frami 60 Prvek nastojato Závlačka s pružinou (zajištění proti vysazení) Prvek naležato (zavěšení v příčném profilu) Konzola Frami 60 Prvek naležato Závlačka s pružinou (zajištění proti vysazení) Konzola Frami 60 Prvek naležato Nastavovací čep se závlačkou (zajištění proti vysazení) /2010

49 Informace pro uživatele Rámové bednění Frami Xlife Stěnové bednění Ochrana otevřených boků U betonářských plošin, které nejsou provedeny po celém obvodu, se musí jejich čelní strany opatřit ochranou boků. pomocí sloupku ochranného zábradlí S Sloupek ochranného zábradlí Prkno zábradí Konzola Frami 60 Ochrana boků plošin se skládá ze: 2 ks sloupků ochranného zábradlí S 3 ks prken na zábradlí min. 15/3 cm (dodávka stavby) Montáž: Pevně zaklínujte sloupky ochranného zábradlí na podlahu betonářské plošiny (rozsah 2 až 43 cm). Prkna na zábradlí zajistěte vždy jedním hřebíkem 28x65 na třmenech zábradlí. Řiďte se pokyny v příručce pro uživatele "Sloupek ochranného zábradlí S"! /

50 Stěnové bednění Informace pro uživatele Rámové bednění Frami Xlife Výstupový systém Výstupový systém XS umožňuje bezpečný výstup na mezilehlé a betonářské plošiny: při zavěšení/vyvěšení bednění při otevření/zavření bednění při vázání výztuže při betonáži Upozornění: održujte při montáži výstupového systému národní předpisy. POZOR Žebříky XS smí být používány výhradně v systému a ne jako opěrné žebříky. Montáž Příprava bednění Předmontujte sestavy spojených prvků (viz kapitola "Spojování prvků") Namontujte betonářské plošiny a opěry bednění (viz kapitola "Prostředky pro odstavení a ustavení" a "etonářské plošiny s jednotlivými konzolami") Osazení připojení na bednění Přiložte připojení XS na stěnové bednění v místě horní hrany bednění na rámový profil. Připevněte připojení XS na stěnové bednění 2 univerzálními svorkami Frami 5-12cm a 2 kotevními matkami s podložkou 15,0. Namontujte stejným způsobem připojení XS stěnového bednění v oblasti spodní hrany bednění. vrchní připojení XS na stěnové bednění spodní připojení XS na stěnové bednění Připojení XS na stěnové bednění Univerzální svorka Frami 5-12cm Kotevní matka s podložkou 15,0 Prvek Frami Xlife Zobrazení s prvkem Frami Xlife 2,70m /2010

51 Informace pro uživatele Rámové bednění Frami Xlife Montáž žebříků na horním připojení XS na stěnové bednění Vytáhněte zásuvné čepy a odklopte oba bezpečnostní háky. Položte žebřík systému XS 4,40m závěsnými oky směrem dolů na připojení XS. Zaklapněte bezpečnostní hák. Vložte zásuvné čepy do příčky žebříku odpovídající výšce bednění a zajistěte závlačkou. Stěnové bednění Namontujte ochrannou závoru XS připevňovacími háky a křídlovými maticemi na žebřík a Ochranná závora XS Potřebné díly pro montáž jsou neztratitelně připevněny na ochrannou závoru XS. - v nejpřednější poloze (a) Zásuvný čep ezpečnostní háky Žebřík systému XS 4,40m na dolním připojení XS na stěnové bednění Vytáhněte zásuvný čep, odklopte oba bezpečnostní háky a položte žebřík na připojení XS. Zaklopte bezpečnostní háky, zasuňte opět zásuvné čepy a zajistěte závlačkou. Výstupový systém XS u výšek nad 3,60 m Teleskopické prodloužení žebříku (přizpůsobení k zemi) Pro vysunutí přizdvihněte západku žebříku a zavěste prodloužení žebříku XS 2,30m na požadovanou příčku druhého žebříku. a Tr v nejpřednější poloze (a) u žebříku - v nejzadnější poloze (b) v oblasti vysunutí (2 žebříky) ezpečnostní háky Žebřík XS b etail Tr Žebřík systému XS 4,40m Prodloužení žebříku XS 2,30m Západka Teleskopické spojení dvou prodloužení žebříku XS 2,30m mezi sebou probíhá stejným způsobem /
