Opláštěná kondenzační jednotka Silensys Montážní a servisní návod

Transkript

1 Opláštěná kondenzační jednotka Silensys Montážní a servisní návod 08/ Silensys

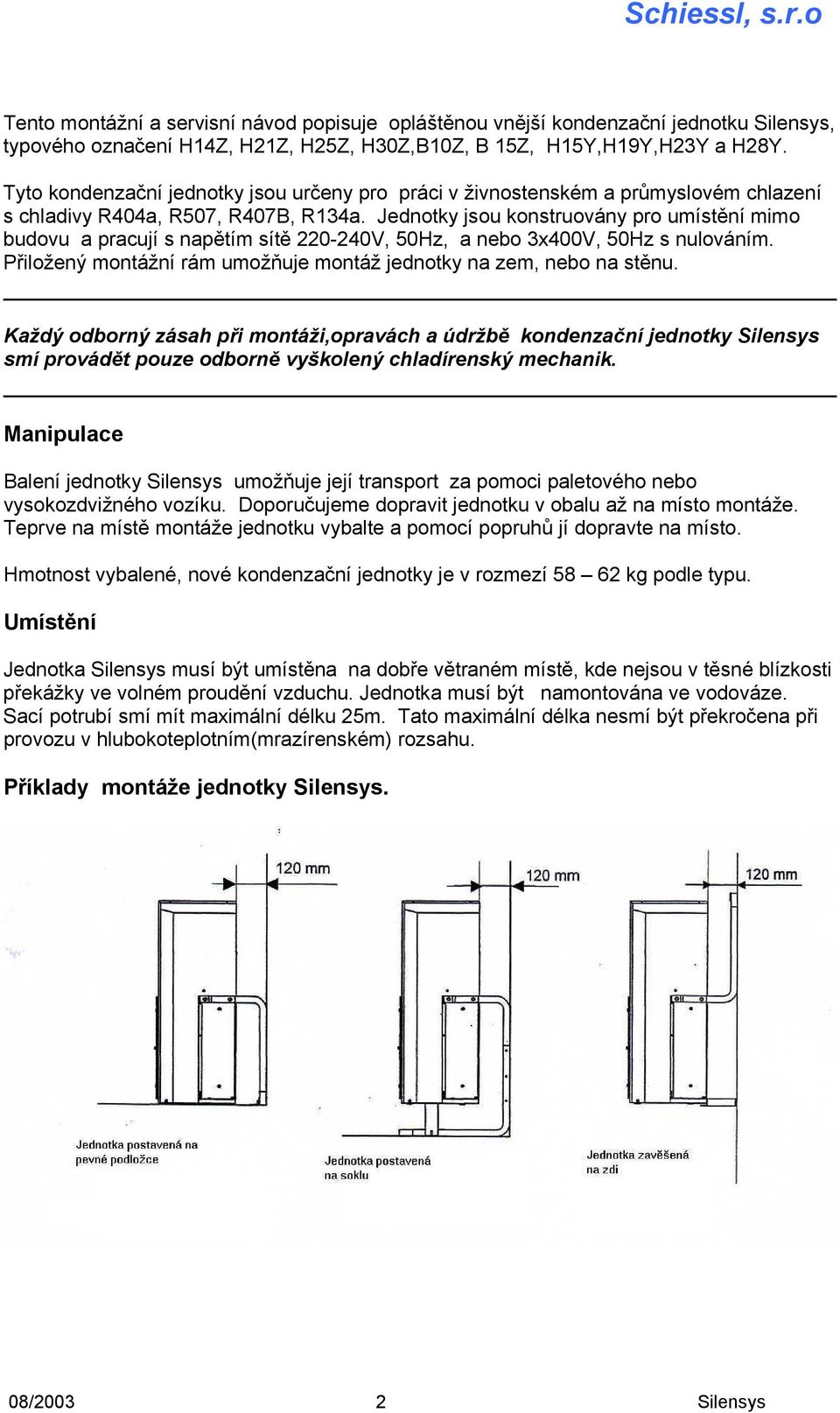

2 Tento montážní a servisní návod popisuje opláštěnou vnější kondenzační jednotku Silensys, typového označení H14Z, H21Z, H25Z, H30Z,B10Z, B 15Z, H15Y,H19Y,H23Y a H28Y. Tyto kondenzační jednotky jsou určeny pro práci v živnostenském a průmyslovém chlazení s chladivy R404a, R507, R407B, R134a. Jednotky jsou konstruovány pro umístění mimo budovu a pracují s napětím sítě V, 50Hz, a nebo 3x400V, 50Hz s nulováním. Přiložený montážní rám umožňuje montáž jednotky na zem, nebo na stěnu. Každý odborný zásah při montáži,opravách a údržbě kondenzační jednotky Silensys smí provádět pouze odborně vyškolený chladírenský mechanik. Manipulace Balení jednotky Silensys umožňuje její transport za pomoci paletového nebo vysokozdvižného vozíku. Doporučujeme dopravit jednotku v obalu až na místo montáže. Teprve na místě montáže jednotku vybalte a pomocí popruhů jí dopravte na místo. Hmotnost vybalené, nové kondenzační jednotky je v rozmezí kg podle typu. Umístění Jednotka Silensys musí být umístěna na dobře větraném místě, kde nejsou v těsné blízkosti překážky ve volném proudění vzduchu. Jednotka musí být namontována ve vodováze. Sací potrubí smí mít maximální délku 25m. Tato maximální délka nesmí být překročena při provozu v hlubokoteplotním(mrazírenském) rozsahu. Příklady montáže jednotky Silensys. 08/ Silensys

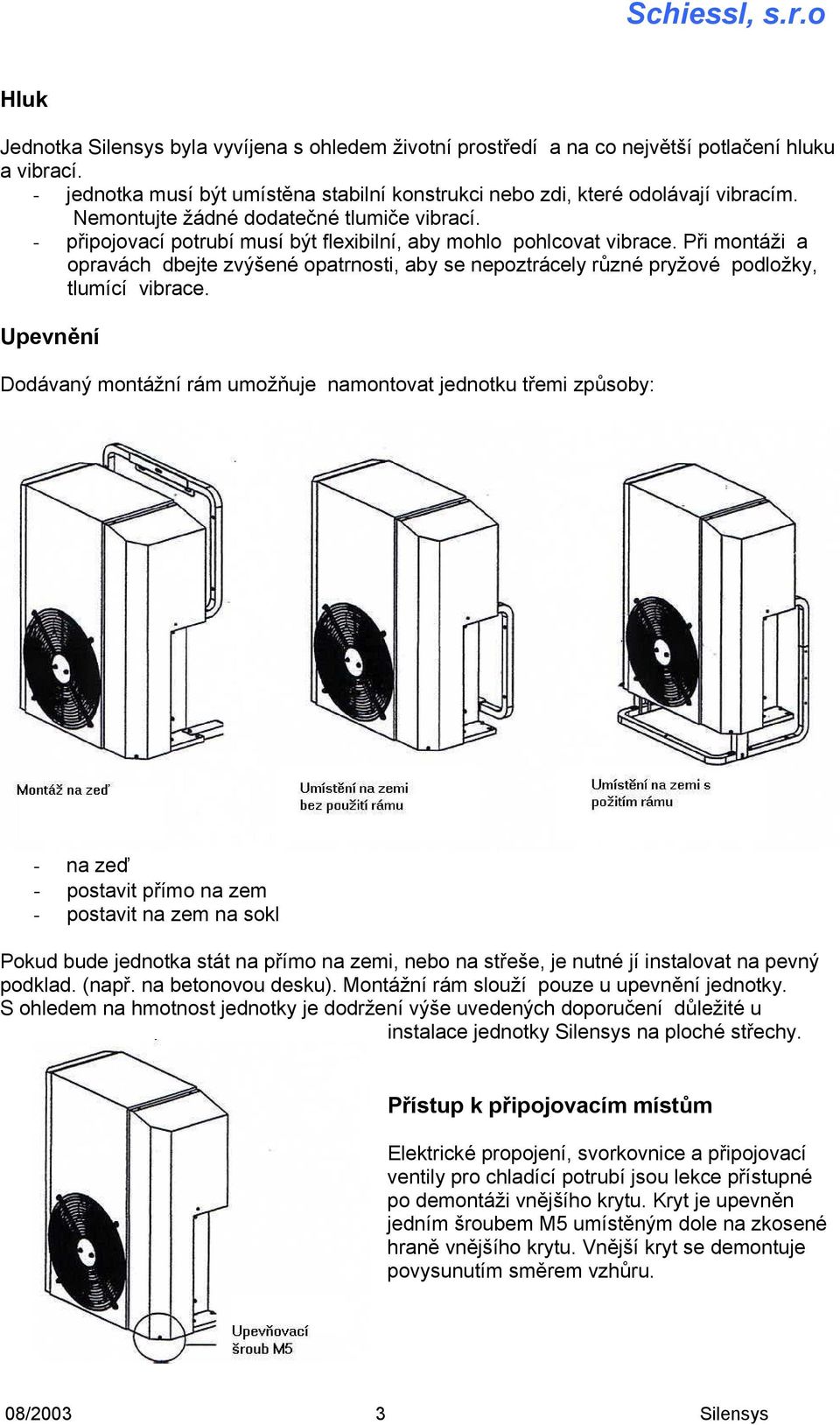

3 Hluk Jednotka Silensys byla vyvíjena s ohledem životní prostředí a na co největší potlačení hluku a vibrací. - jednotka musí být umístěna stabilní konstrukci nebo zdi, které odolávají vibracím. Nemontujte žádné dodatečné tlumiče vibrací. - připojovací potrubí musí být flexibilní, aby mohlo pohlcovat vibrace. Při montáži a opravách dbejte zvýšené opatrnosti, aby se nepoztrácely různé pryžové podložky, tlumící vibrace. Upevnění Dodávaný montážní rám umožňuje namontovat jednotku třemi způsoby: - na zeď - postavit přímo na zem - postavit na zem na sokl Pokud bude jednotka stát na přímo na zemi, nebo na střeše, je nutné jí instalovat na pevný podklad. (např. na betonovou desku). Montážní rám slouží pouze u upevnění jednotky. S ohledem na hmotnost jednotky je dodržení výše uvedených doporučení důležité u instalace jednotky Silensys na ploché střechy. Přístup k připojovacím místům Elektrické propojení, svorkovnice a připojovací ventily pro chladící potrubí jsou lekce přístupné po demontáži vnějšího krytu. Kryt je upevněn jedním šroubem M5 umístěným dole na zkosené hraně vnějšího krytu. Vnější kryt se demontuje povysunutím směrem vzhůru. 08/ Silensys

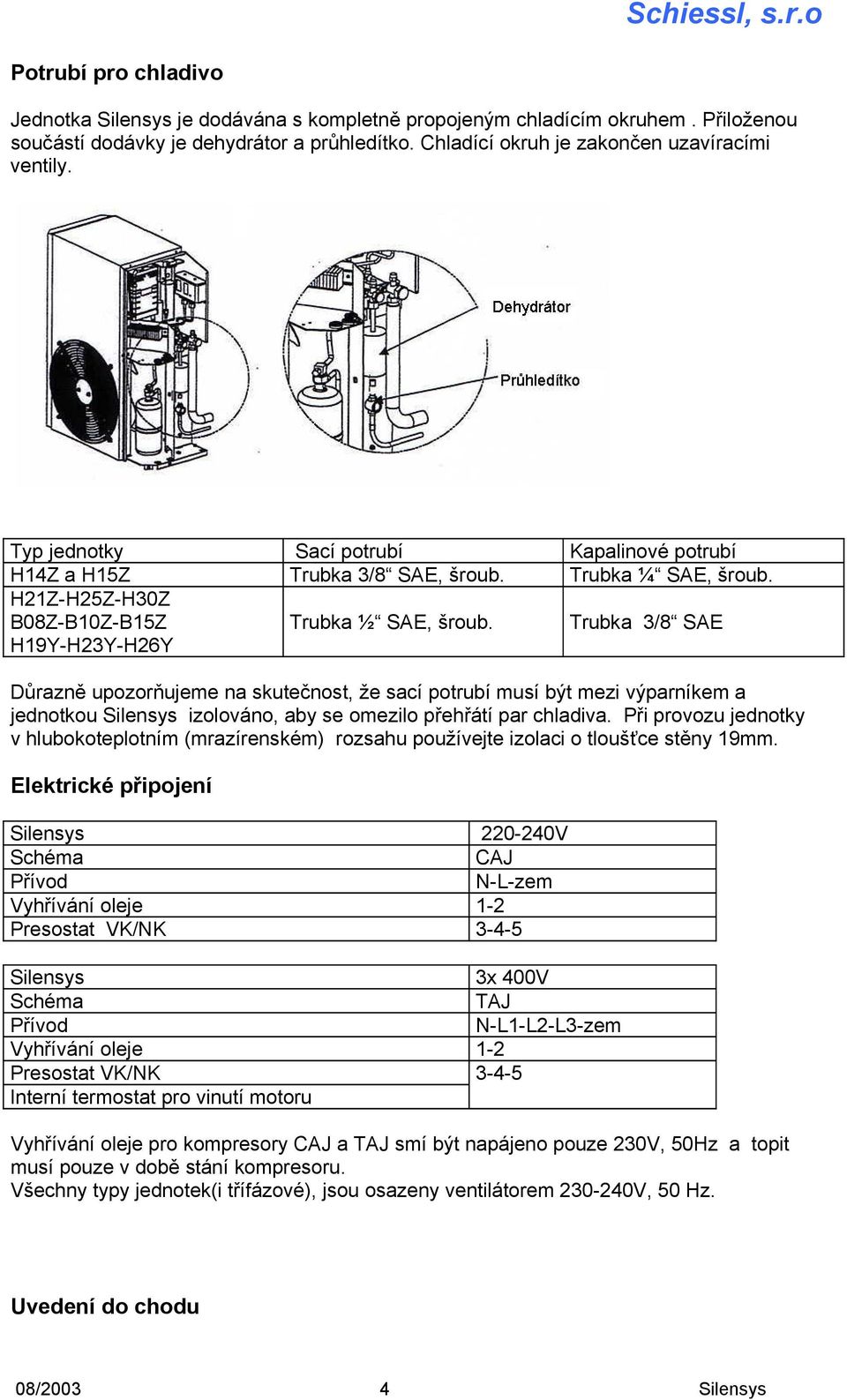

4 Potrubí pro chladivo Jednotka Silensys je dodávána s kompletně propojeným chladícím okruhem. Přiloženou součástí dodávky je dehydrátor a průhledítko. Chladící okruh je zakončen uzavíracími ventily. Typ jednotky Sací potrubí Kapalinové potrubí H14Z a H15Z Trubka 3/8 SAE, šroub. Trubka ¼ SAE, šroub. H21Z-H25Z-H30Z B08Z-B10Z-B15Z H19Y-H23Y-H26Y Trubka ½ SAE, šroub. Trubka 3/8 SAE Důrazně upozorňujeme na skutečnost, že sací potrubí musí být mezi výparníkem a jednotkou Silensys izolováno, aby se omezilo přehřátí par chladiva. Při provozu jednotky v hlubokoteplotním (mrazírenském) rozsahu používejte izolaci o tloušťce stěny 19mm. Elektrické připojení Silensys V Schéma CAJ Přívod N-L-zem Vyhřívání oleje 1-2 Presostat VK/NK Silensys 3x 400V Schéma TAJ Přívod N-L1-L2-L3-zem Vyhřívání oleje 1-2 Presostat VK/NK Interní termostat pro vinutí motoru Vyhřívání oleje pro kompresory CAJ a TAJ smí být napájeno pouze 230V, 50Hz a topit musí pouze v době stání kompresoru. Všechny typy jednotek(i třífázové), jsou osazeny ventilátorem V, 50 Hz. Uvedení do chodu 08/ Silensys

5 Uzavírací ventily jsou osazeny plnícími Schrader- ventilky se závitem 7/16"-20UNF 2A. Náplň chladiva jsmí být maximálně 90% objemu sběrače Silensys Objem sběrače chladiva H14Z- H21Z- H25Z- H30Z- B08Z- B10Z- 1,5 Litru B15Z- H15Y- H19Y- H23Y- 28Y Při montáži vakuujte chladící okruh tak dlouho, dokud spolehlivě nedosáhnete vakua 200 micronů. Potom naplňte chladící okruh chladivem a vyzkoušejte těsnost. Před uvedením jednotky do chodu nezapomeňte otevřít uzavírací ventily. Příslušenství Jednotka Silensys je vybavena kombinovaným presostatem VK/NK s automatickým resetem. Před uvedením do provozu musí chladírenský mechanik provést nastavení vypínacích hodnot presostatu podle provozních podmínek jednotky. Nikdy nesmí být překročeny hodnoty tlaku, předepsané národními normami pro použité chladivo. Nastavení tlaků kontrolujte pomocí manometru. Regulace Řízení otáček ventilátoru zajišťuje regulátor, který snímá tlak v kondenzátoru a na základě tohoto tlaku mění otáčky ventilátoru. Pokud ve studených měsících poklesne tlak v kondenzátoru pod stanovenou mez, která ohrožuje správnou funkci termostatického expanzního ventilu, dojde postupně k omezení otáček ventilátoru a následně k jeho zastavení. Tímto opatřením se snižuje dále hlučnost jednotky. Nastavení regulátoru z výrobního závodu je na 16 bar pro R404a/R507 a na 10 bar pro R134A. Způsob změny nastavení regulátoru jeuveden na obrázku dále. Regulátor lze nastavit tak, že při poklesu tlaku v kondenzároru dochází k postupnému snižování otáček ventilátoru. na hodnotu 45-55% jmenovitých otáček ventilátoru. Při dalším snižování tlaku se již otáčky ventilátoru nemění. 08/ Silensys

6 Druhý způsob nastavení regulátoru je takový, že při poklesu tlaku se snižují otáčky ventilátoru na 45-55% jmenovitých otáček. Při dalším poklesu tlaku se ventilátor úplně zastaví. Po manipulaci s regulátorem otáček ventilátoru nechte jednotku 3 x zapnout a vypnout, aby Došlo k ustálení poměrů v chladícím okruhu. Opravy Čistění vzduchového kondenzátoru pravidelně ve dvou až tříměsíčních cyklech by měl být čistěn vzduchový kondenzátor jednotky od prachu, spadaného listí atd. Pro čistění kondenzátoru demontujte plechové kryty jednotky. Výměna ventilátoru jednofázový ventilátor je upevněn pomocí 4 ks šroubů k vnějšímu plášti jednotky. Povolením těchto šroubů demontujete ventilátor. Ventilátor pracuje s běhovým kondenzátorem 2,5 μf. Pokud je kondenzátor vadný, může docházet k rušení rozhlasu, televize nebo počítačů. Výměna kompresoru Pro opravy používejte kompresor Unité hermetique stejného typu. Objednávejte vždy provedení s ventilem Ostatní poruchy Ostatní možné poruchy chladícího okruhu zde nejsou uváděny, jelikož jednotku smí opravovat pouze odborně kvalifikovaný servisní mechanik chladících zařízení. Prohlášení výrobce k zabudování jednotky Jakákoliv manipulace s kondenzační jednotkou smí být prováděna pouze odborně vyškoleným mechanikem chladících zařízení. Tato jednotka není určena k samostatnému 08/ Silensys

7 provozu, ale k zabudování do vyššího strojírenského celku a splňuje požadavky kladené Směrnicí EU 89/392/EU, doplněk II.B. Není dovoleno uvádět jednotku do provozu dříve, dokud nejsou splněny předepsané bezpečnostní podmínky Směrnice pro vyšší strojírenský celek, jehož součástí jednotka je. Deklarace o shodě výrobku Kondenzační jednotka odpovídá bezpečnostním požadavkům Směrnice 93/68/EU, kterou se stanoví technické požadavky na elektrická zařízení nízkého napětí. Potrubí a ostatní a ostatní části potrubí odpovídají Směrnici 89/392/EU - kterou se stanoví technické požadavky na tlaková zařízení.(viz CIRC Nr. 463), podle kterého kondenzační jednotky nespadají přímo do působnosti této směrnice, ale je na ně nahlíženo jako na kompatibilní zařízení. Na jednotku bylo vydáno prohlášení o shodě ve smyslu Nařízení vlády č. 168/1997 Sb., kterým se stanoví technické požadavky na elektrická zařízení nízkého napětí a č. 182/1999 Sb, kterým se stanoví technické požadavky na tlaková zařízení. Jednotka je označena symbolem Distribuce : Schiessl, s.r.o Střešovická 49, Praha 6, tel , fax: , schiessl@schiessl.cz Cejl 20, Brno, tel: , fax , brno@schiessl.cz 08/ Silensys
