D.1.1 ARCHITEKTONICKO-STAVEBNÍ ŘEŠENÍ TECHNICKÁ ZPRÁVA

Rozměr: px

Začít zobrazení ze stránky:

Download "D.1.1 ARCHITEKTONICKO-STAVEBNÍ ŘEŠENÍ TECHNICKÁ ZPRÁVA"

Václav Kraus
před 8 lety
Počet zobrazení:

1 SOBIG s.r.o., Lannova třída 32, České Budějovice IČO: DIČ: CZ NP Šumava - Borová Lada - Demolice objektů v areálu bývalé roty 3 Objekt psince pozemek č. 208/1, k.ú. Borová Lada Dokumentace pro vydání stavebního povolení DEMOLICE STAVBY D.1.1 ARCHITEKTONICKO-STAVEBNÍ ŘEŠENÍ TECHNICKÁ ZPRÁVA Investor: SPRÁVA NP a CHKO ŠUMAVA 1. Máje VIMPERK Generální projektant: Hlavní projektant: Zodpovědní projektant: Vypracoval: SOBIG s.r.o. Lannova třída České Budějovice Ing.arch. Zdeněk Urbanec Ing.arch. Zdeněk Urbanec Jana Štěpánková Datum: 23/07/2013 Vyhotovení:

psince pozemek č. 208/1, k.ú. Borová Lada Dokumentace pro vydání stavebního povolení DEMOLICE STAVBY D.1.1 ARCHITEKTONICKO-STAVEBNÍ ŘEŠENÍ TECHNICKÁ ZPRÁVA Investor: SPRÁVA NP a CHKO ŠUMAVA 1.

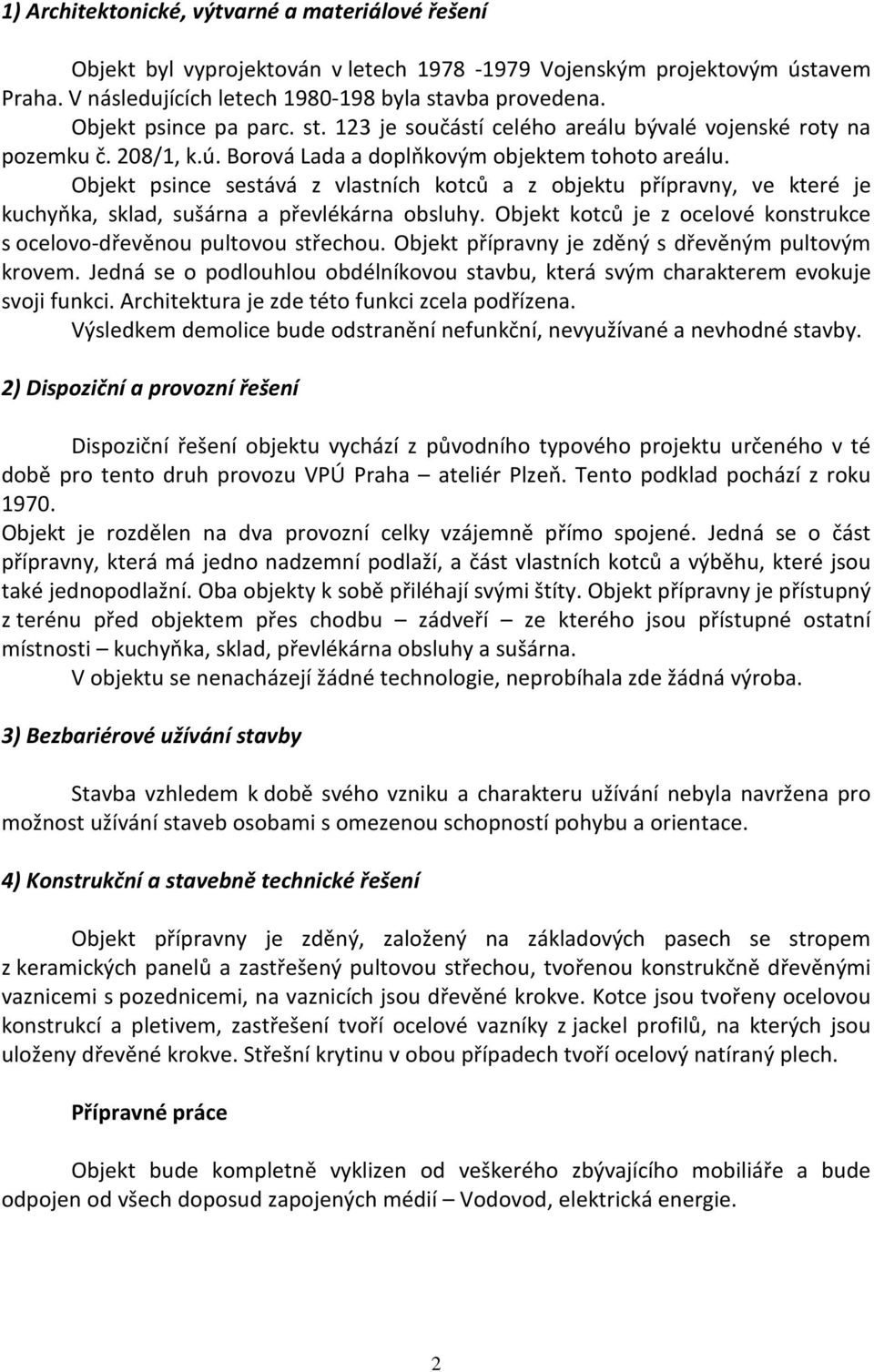

2 1) Architektonické, výtvarné a materiálové řešení Objekt byl vyprojektován v letech Vojenským projektovým ústavem Praha. V následujících letech byla stavba provedena. Objekt psince pa parc. st. 123 je součástí celého areálu bývalé vojenské roty na pozemku č. 208/1, k.ú. Borová Lada a doplňkovým objektem tohoto areálu. Objekt psince sestává z vlastních kotců a z objektu přípravny, ve které je kuchyňka, sklad, sušárna a převlékárna obsluhy. Objekt kotců je z ocelové konstrukce s ocelovo-dřevěnou pultovou střechou. Objekt přípravny je zděný s dřevěným pultovým krovem. Jedná se o podlouhlou obdélníkovou stavbu, která svým charakterem evokuje svoji funkci. Architektura je zde této funkci zcela podřízena. Výsledkem demolice bude odstranění nefunkční, nevyužívané a nevhodné stavby. 2) Dispoziční a provozní řešení Dispoziční řešení objektu vychází z původního typového projektu určeného v té době pro tento druh provozu VPÚ Praha ateliér Plzeň. Tento podklad pochází z roku Objekt je rozdělen na dva provozní celky vzájemně přímo spojené. Jedná se o část přípravny, která má jedno nadzemní podlaží, a část vlastních kotců a výběhu, které jsou také jednopodlažní. Oba objekty k sobě přiléhají svými štíty. Objekt přípravny je přístupný z terénu před objektem přes chodbu zádveří ze kterého jsou přístupné ostatní místnosti kuchyňka, sklad, převlékárna obsluhy a sušárna. V objektu se nenacházejí žádné technologie, neprobíhala zde žádná výroba. 3) Bezbariérové užívání stavby Stavba vzhledem k době svého vzniku a charakteru užívání nebyla navržena pro možnost užívání staveb osobami s omezenou schopností pohybu a orientace. 4) Konstrukční a stavebně technické řešení Objekt přípravny je zděný, založený na základových pasech se stropem z keramických panelů a zastřešený pultovou střechou, tvořenou konstrukčně dřevěnými vaznicemi s pozednicemi, na vaznicích jsou dřevěné krokve. Kotce jsou tvořeny ocelovou konstrukcí a pletivem, zastřešení tvoří ocelové vazníky z jackel profilů, na kterých jsou uloženy dřevěné krokve. Střešní krytinu v obou případech tvoří ocelový natíraný plech. Přípravné práce Objekt bude kompletně vyklizen od veškerého zbývajícího mobiliáře a bude odpojen od všech doposud zapojených médií Vodovod, elektrická energie. 2

Objekt psince sestává z vlastních kotců a z objektu přípravny, ve které je kuchyňka, sklad, sušárna a převlékárna obsluhy. Objekt kotců je z ocelové konstrukce s ocelovo-dřevěnou pultovou střechou.

3 Zemní práce Zemní práce budou provedeny na závěr po dokončení demolice a budou spočívat v začištění a dorovnání terénu po odstraněné stavbě. Základy Jsou provedeny z prostého betonu B 170 s použitím vysokopecního cementu v šířce 70 cm. Svislé nosné konstrukce Zdivo je provedeno z cihel CDm na maltu MVC 10. Komínové zdivo provedeno z kyselinovzdorných normálek malého formátu N 65-IIa na maltu vápenocement. MVC 25. Soklové zdivo na zadní straně obloženo žulovým kamenem do výše +30. Kotce jsou tvořeny ocelovou konstrukcí zadní dlouhá stěna z I profilů válcovaných, do kterých jsou vkládány prefa ZB desky (PZD) a pletivem, které tvoří zároveň ohraničení výběhu. Krátká štítová stěna je zděná z cihel CDm na maltu MVC 10. Nosnou kostru dělící stěny tvoří svařené prvky Jäkl prof. 60/100/3 mm a 50/70/3. Zakotvení stěn pomocí kotevních šroubů M 16/250. Botku sloupů tvoří přivařený plech tl. 12 mm vel. 160/200 mm. Výplň dělící příčky je provedena z lichoběž. plechu VSŽ č , připevněného k paždíkům (Jäkl 50/70/3) pomocí úhelníků 45/45/4. Přes tento plech je přetažen hladký hliníkový plech ČSN Připojování plechu závit. šrouby a nýty s trnem. Přední stěna rám tvoří Jäkl 40/40/3, ve kterém budou provedeny dveře otevíravé do kotce. Mříž z tyčové oceli Ø 10 mm. Paždíky z páskového železa 50/5 a z Jäklů 40/40/3. Zavírání dveří a otočné misky dle detailu. Stěna je připevněna mezi sloupky dělících stěn pomocí připojovacích L 45/45/4 a dolní rám osazen na botku předních sloupů. Vodorovné nosné konstrukce Strop objektu přípravny je proveden z keramických panelů POD 203/802. Ztužení stropu želbet. věncem 12,5 a 25 cm. Nadpraží oken a dveří prefabrikované. Předložený stupeň betonový opatřený cem. potěrem a ochranným úhelníkem. Podkladní konstrukce podkladní betony tl. 10 cm B 135. Kotce - zastřešení jedná se zároveň o stropní konstrukci - tvoří ocelové vazníky z jackel profilů, na kterých jsou uloženy dřevěné krokve. Příčky Zdivo příček je provedeno z cihel CDm na maltu MVC 25. 3

Komínové zdivo provedeno z kyselinovzdorných normálek malého formátu N 65-IIa na maltu vápenocement. MVC 25. Soklové zdivo na zadní straně obloženo žulovým kamenem do výše +30.

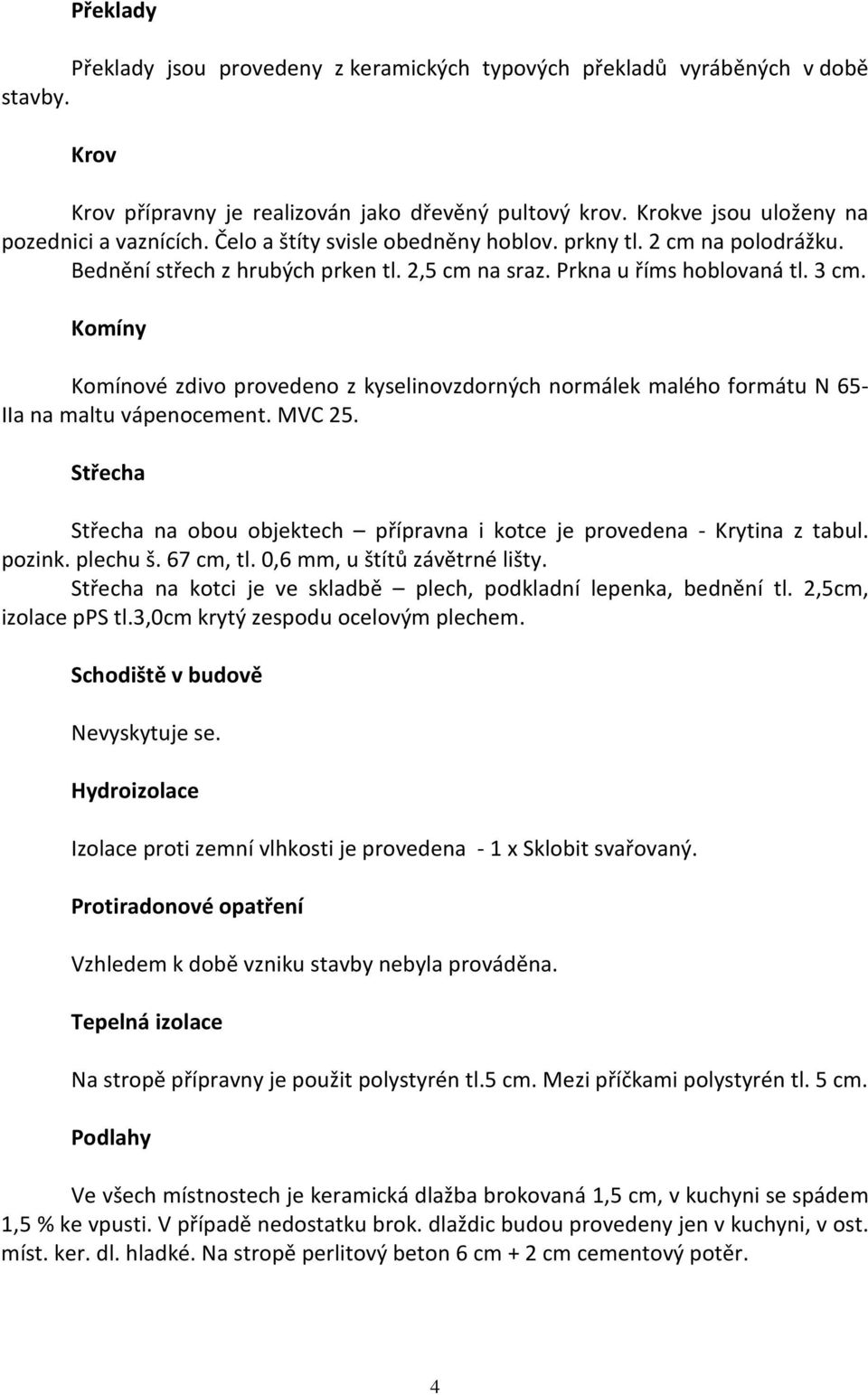

4 Překlady Překlady jsou provedeny z keramických typových překladů vyráběných v době stavby. Krov Krov přípravny je realizován jako dřevěný pultový krov. Krokve jsou uloženy na pozednici a vaznících. Čelo a štíty svisle obedněny hoblov. prkny tl. 2 cm na polodrážku. Bednění střech z hrubých prken tl. 2,5 cm na sraz. Prkna u říms hoblovaná tl. 3 cm. Komíny Komínové zdivo provedeno z kyselinovzdorných normálek malého formátu N 65- IIa na maltu vápenocement. MVC 25. Střecha Střecha na obou objektech přípravna i kotce je provedena - Krytina z tabul. pozink. plechu š. 67 cm, tl. 0,6 mm, u štítů závětrné lišty. Střecha na kotci je ve skladbě plech, podkladní lepenka, bednění tl. 2,5cm, izolace pps tl.3,0cm krytý zespodu ocelovým plechem. Schodiště v budově Nevyskytuje se. Hydroizolace Izolace proti zemní vlhkosti je provedena - 1 x Sklobit svařovaný. Protiradonové opatření Vzhledem k době vzniku stavby nebyla prováděna. Tepelná izolace Na stropě přípravny je použit polystyrén tl.5 cm. Mezi příčkami polystyrén tl. 5 cm. Podlahy Ve všech místnostech je keramická dlažba brokovaná 1,5 cm, v kuchyni se spádem 1,5 % ke vpusti. V případě nedostatku brok. dlaždic budou provedeny jen v kuchyni, v ost. míst. ker. dl. hladké. Na stropě perlitový beton 6 cm + 2 cm cementový potěr. 4

Komíny Komínové zdivo provedeno z kyselinovzdorných normálek malého formátu N 65- IIa na maltu vápenocement. MVC 25. Střecha Střecha na obou objektech přípravna i kotce je provedena - Krytina z tabul.

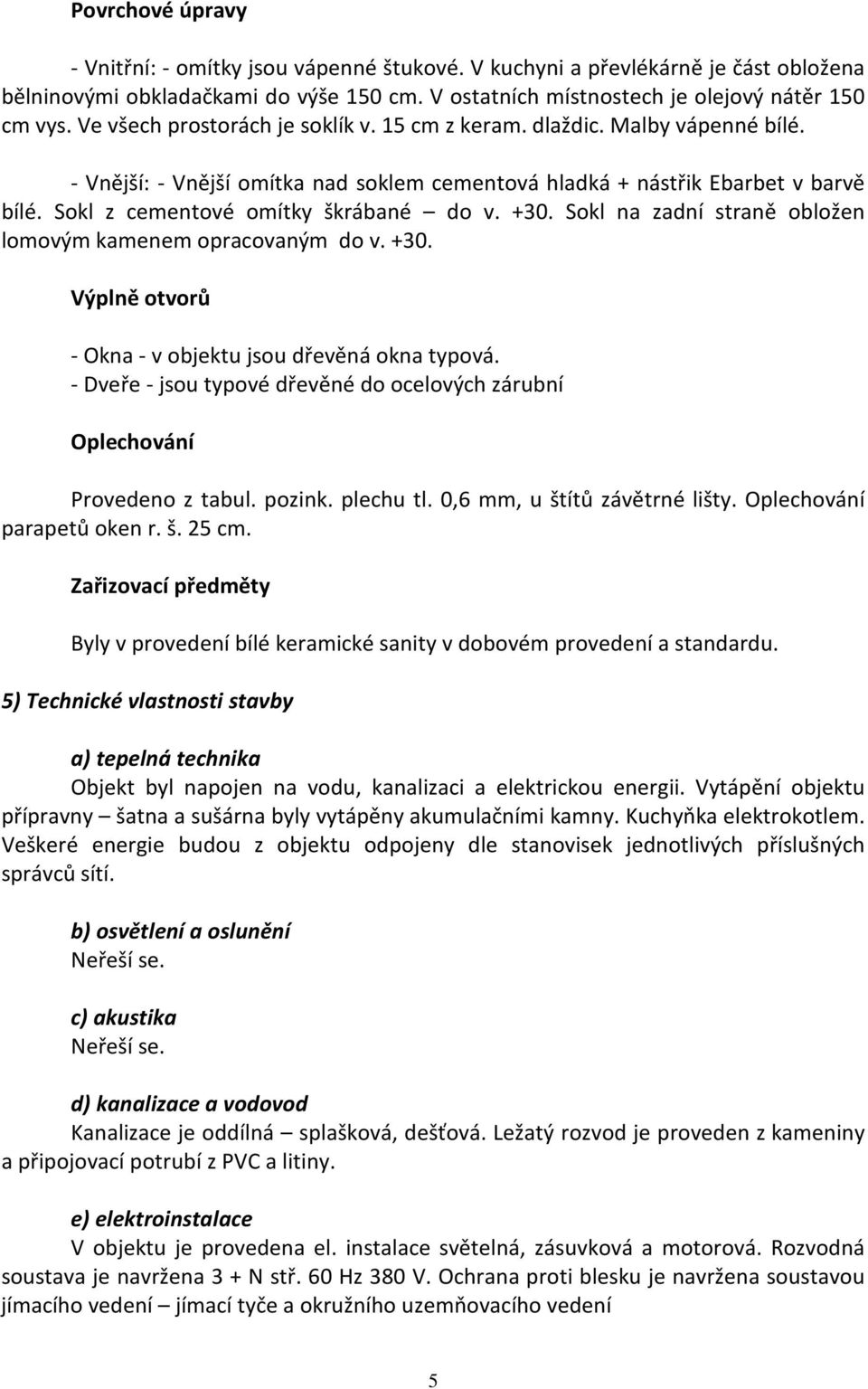

5 Povrchové úpravy - Vnitřní: - omítky jsou vápenné štukové. V kuchyni a převlékárně je část obložena bělninovými obkladačkami do výše 150 cm. V ostatních místnostech je olejový nátěr 150 cm vys. Ve všech prostorách je soklík v. 15 cm z keram. dlaždic. Malby vápenné bílé. - Vnější: - Vnější omítka nad soklem cementová hladká + nástřik Ebarbet v barvě bílé. Sokl z cementové omítky škrábané do v Sokl na zadní straně obložen lomovým kamenem opracovaným do v Výplně otvorů - Okna - v objektu jsou dřevěná okna typová. - Dveře - jsou typové dřevěné do ocelových zárubní Oplechování Provedeno z tabul. pozink. plechu tl. 0,6 mm, u štítů závětrné lišty. Oplechování parapetů oken r. š. 25 cm. Zařizovací předměty Byly v provedení bílé keramické sanity v dobovém provedení a standardu. 5) Technické vlastnosti stavby a) tepelná technika Objekt byl napojen na vodu, kanalizaci a elektrickou energii. Vytápění objektu přípravny šatna a sušárna byly vytápěny akumulačními kamny. Kuchyňka elektrokotlem. Veškeré energie budou z objektu odpojeny dle stanovisek jednotlivých příslušných správců sítí. b) osvětlení a oslunění Neřeší se. c) akustika Neřeší se. d) kanalizace a vodovod Kanalizace je oddílná splašková, dešťová. Ležatý rozvod je proveden z kameniny a připojovací potrubí z PVC a litiny. e) elektroinstalace V objektu je provedena el. instalace světelná, zásuvková a motorová. Rozvodná soustava je navržena 3 + N stř. 60 Hz 380 V. Ochrana proti blesku je navržena soustavou jímacího vedení jímací tyče a okružního uzemňovacího vedení 5

Sokl z cementové omítky škrábané do v. +30. Sokl na zadní straně obložen lomovým kamenem opracovaným do v. +30. Výplně otvorů - Okna - v objektu jsou dřevěná okna typová.

6 f) slaboproud V objektu je provedená slaboproudá instalace pro telefon. Vypracoval: Jana Štěpánková České Budějovice:
