fermacell Katalog detailů

Rozměr: px
Začít zobrazení ze stránky:

Download "fermacell Katalog detailů"

Transkript

1 fermacell Katalog detailů konstrukcí v dřevostavbách Stav květen 2014

2 2 Obsah Půdorys domu vodorovný řez Svislý řez domem Napojení stěna základová deska...5 Kontaktní zateplovací systém (exteriér), Kontaktní zateplovací systém (exteriér), Kontaktní zateplovací systém (exteriér), Kontaktní zateplovací systém (exteriér), Kontaktní zateplovací systém (exteriér), izolovaná předstěna (interiér) Fasádní deska Powerpanel HD (exteriér), Fasádní deska Powerpanel HD (exteriér), Fasádní deska Powerpanel HD (exteriér), izolovaná předstěna (interiér) Odvětrávaná fasáda (exteriér), Odvětrávaná fasáda (exteriér), Fasádní deska Powerpanel HD (exteriér), izolovaná předstěna (interiér) Izolovaná odvětrávaná fasáda (exteriér), Napojení obvodové stěny na strop Kontakní zateplovací systém (exteriér), Kontakní zateplovací systém (exteriér), přiznaný dřevěný trámový strop Napojení obvodové stěny Kontaktní zateplovací systém (exteriér), Kontaktní zateplovací systém (exteriér), Kontaktní zateplovací systém (exteriér), izolovaná předstěna (interiér) Fasádní deska HD (exterier), Fasádní deska HD (exterier), Fasádní deska HD (exterier), Odvětrávaná fasáda (exteriér), Odvětrávaná fasáda (exteriér), Odvětrávaná fasáda (exteriér), Odvětrávaná fasáda (exteriér), Odvětrávaná fasáda (exteriér), izolovaná předstěna (interiér) Odvětrávaná fasáda (exteriér), Napojení stěna okno...31 Kontaktní zateplovací systém (exteriér), Kontaktní zateplovací systém (exteriér), Kontaktní zateplovací systém (exteriér), Kontaktní zateplovací systém (exteriér), izolovaná předstěna (interiér) Fasádní deska HD (exterier), Fasádní deska HD (exterier), Fasádní deska HD (exterier), izolovaná předstěna (interiér) Odvětrávaná fasáda (exteriér), Fasádní deska HD (exterier), izolovaná předstěna (interiér) Odvětrávaná fasáda (exteriér), izolovaná předstěna (interiér) Odvětrávaná izolovaná fasáda (exteriér), Odvětrávaná izolovaná fasáda (exteriér), Napojení obvodové a vnitřní stěny Střešní konstrukce...45 Kontaktní zateplovací systém (exteriér)

3 3 fermacell v dřevostavbách Půdorys domu vodorovný řez číslo detailu: Půdorys domu vodorovný řez Číslo detailu 0.01 Číslo detailu 0.01 M 1:100 stav 05/2014

4 4 fermacell v dřevostavbách Svislý řez domem číslo detailu: Svislý řez domem Číslo detailu 0.02 Číslo detailu 0.02 M 1:100 stav 05/2014

5 5 Napojení stěna základová deska kontaktní zateplovací systém (exteriér) podlahový prvek fermacell 2 E 11 nebo 2 E 22 výplňová malta fermacell vyrovnávací podsyp fermacell okrajová izolační páska schválený zateplovací systém, alt. fasádní systém konstrukční úhelník pro zajištění polohy penetrace + těsnící páska hydro + protiradonová ochrana soklová izolační deska z extrudovaného polystyrénu, včetně povrchové úpravy základová deska (suterén) M 1:10 stav 05/2014 podsklepená základová konstrukce

6 6 Napojení stěna základová deska kontaktní zateplovací systém (exteriér) podlahový prvek fermacell 2 E 11 nebo 2 E 22 výplňová malta fermacell vyrovnávací podsyp fermacell okrajová izolační páska zakládací hranol schválený zateplovací systém, alt. fasádní systém staticky ověřený kotvící prvek penetrace + těsnící páska hydro + protiradonová ochrana soklová izolační deska z extrudovaného polystyrénu, včetně povrchové úpravy základová deska (suterén) M 1:10 stav 05/2014 podsklepená základová konstrukce

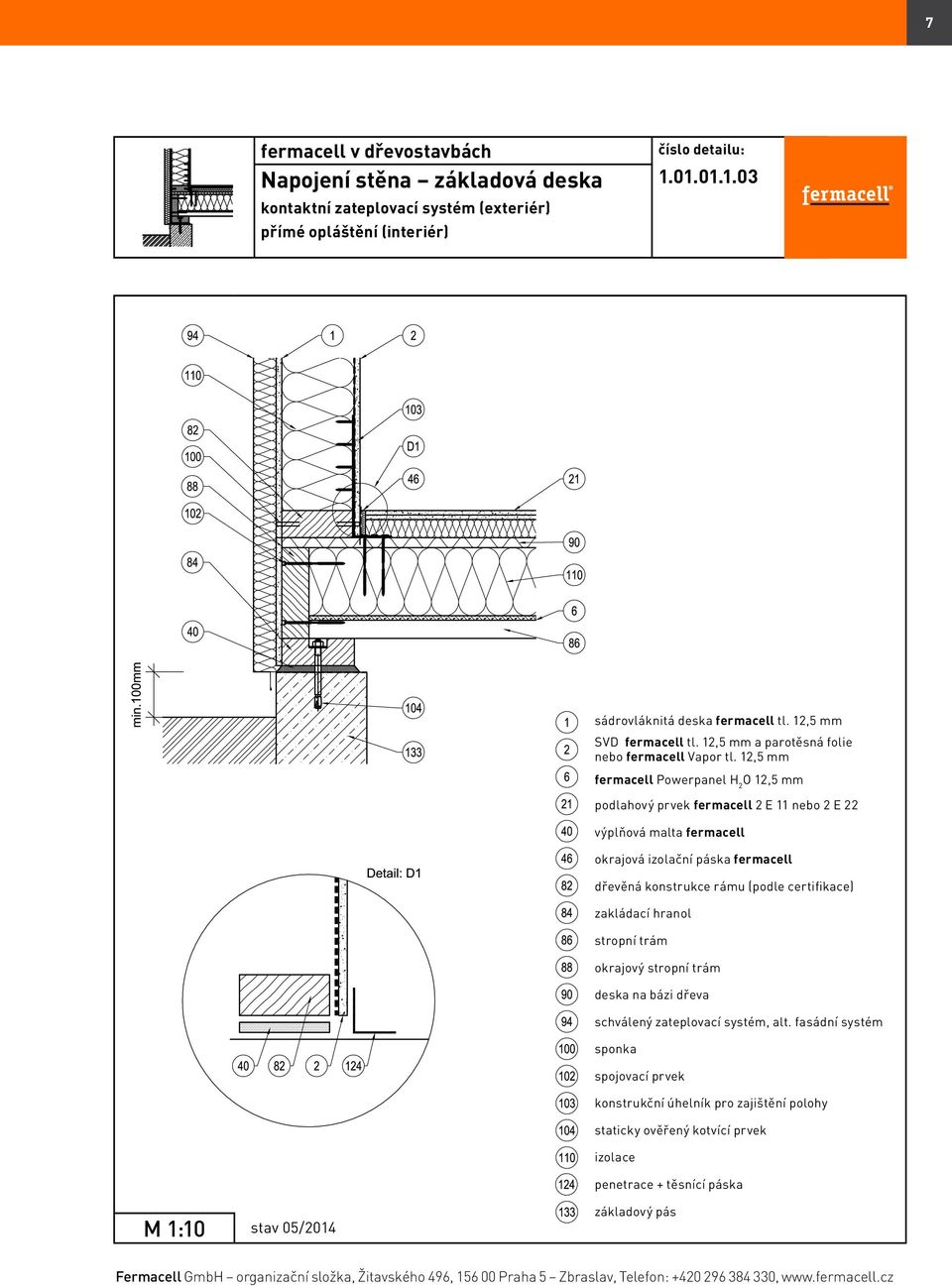

7 7 Napojení stěna základová deska kontaktní zateplovací systém (exteriér) fermacell Powerpanel H 2 O 12,5 mm podlahový prvek fermacell 2 E 11 nebo 2 E 22 výplňová malta fermacell okrajová izolační páska fermacell zakládací hranol stropní trám okrajový stropní trám deska na bázi dřeva schválený zateplovací systém, alt. fasádní systém spojovací prvek konstrukční úhelník pro zajištění polohy staticky ověřený kotvící prvek penetrace + těsnící páska M 1:10 stav 05/2014 základový pás

8 8 Napojení stěna základová deska kontaktní zateplovací systém (exteriér) fermacell Powerpanel H 2 O 12,5 mm podlahový prvek fermacell 2 E 11 nebo 2 E 22 výplňová malta fermacell okrajová izolační páska fermacell zakládací hranol stropní trám deska na bázi dřeva schválený zateplovací systém, alt. fasádní systém spojovací prvek konstrukční úhelník pro zajištění polohy staticky ověřený kotvící prvek penetrace + těsnící páska M 1:10 stav 05/2014 základový pás

9 9 Napojení stěna základová deska kontaktní zateplovací systém (exteriér) izolovaná předstěna (interiér) podlahový prvek fermacell 2 E 11 nebo 2 E 22 výplňová malta fermacell vyrovnávací podsyp fermacell okrajová izolační páska fermacell schválený zateplovací systém, alt. fasádní systém staticky ověřený kotvící prvek instalační předstěna () penetrace + těsnící páska hydro + protiradonová ochrana soklová izolační deska z extrudovaného polystyrénu, včetně povrchové úpravy základová deska (suterén) M 1:10 stav 05/2014 podsklepená základová konstrukce

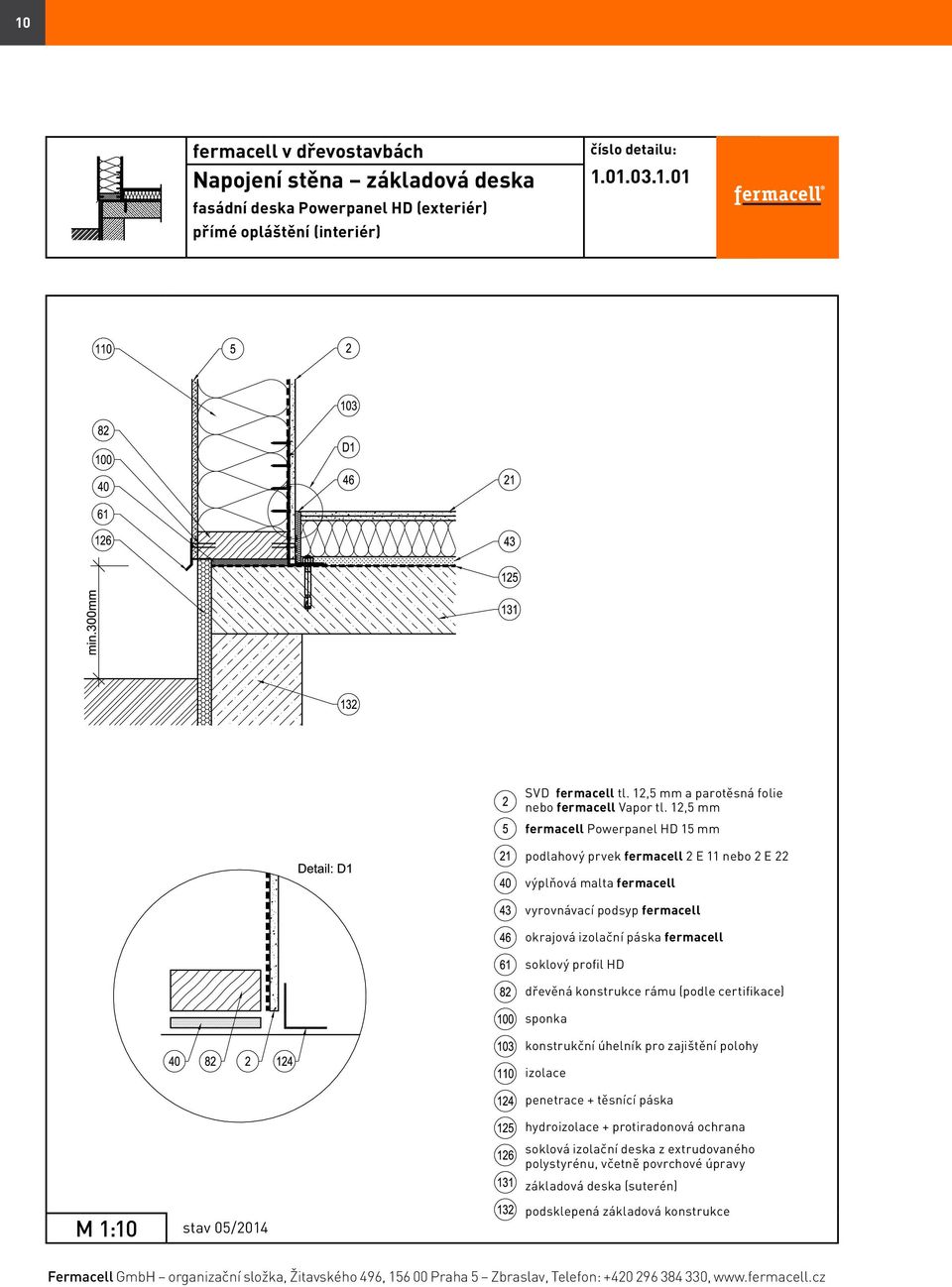

10 10 Napojení stěna základová deska fasádní deska Powerpanel HD (exteriér) fermacell Powerpanel HD 15 mm podlahový prvek fermacell 2 E 11 nebo 2 E 22 výplňová malta fermacell vyrovnávací podsyp fermacell okrajová izolační páska fermacell soklový profil HD konstrukční úhelník pro zajištění polohy penetrace + těsnící páska hydro + protiradonová ochrana soklová izolační deska z extrudovaného polystyrénu, včetně povrchové úpravy základová deska (suterén) M 1:10 stav 05/2014 podsklepená základová konstrukce

11 11 Napojení stěna základová deska fasádní deska Powerpanel HD (exteriér) fermacell Powerpanel HD 15 mm podlahový prvek fermacell 2 E 11 nebo 2 E 22 výplňová malta fermacell vyrovnávací podsyp fermacell okrajová izolační páska fermacell soklový profil HD zakládací hranol konstrukční úhelník pro zajištění polohy penetrace + těsnící páska hydro + protiradonová ochrana soklová izolační deska z extrudovaného polystyrénu, včetně povrchové úpravy základová deska (suterén) M 1:10 stav 05/2014 podsklepená základová konstrukce

12 12 Napojení stěna základová deska fasádní deska Powerpanel HD (exteriér) izolovaná předstěna (interiér) fermacell Powerpanel HD 15 mm podlahový prvek fermacell 2 E 11 nebo 2 E 22 výplňová malta fermacell okrajová izolační páska fermacell soklový profil HD staticky ověřený kotvící prvek instalační předstěna () penetrace + těsnící páska hydro + protiradonová ochrana soklová izolační deska z extrudovaného polystyrénu, včetně povrchové úpravy základová deska (suterén) M 1:10 stav 05/2014 podsklepená základová konstrukce

13 13 Napojení stěna základová deska odvětrávaná fasáda (exteriér) fermacell Powerpanel H 2 O 12,5 mm podlahový prvek fermacell 2 E 11 nebo 2 E 22 výplňová malta fermacell vyrovnávací podsyp fermacell okrajová izolační páska fermacell soklový profil HD odvětrávaná spodní konstrukce konstrukční úhelník pro zajištění polohy penetrace + těsnící páska hydro + protiradonová ochrana soklová izolační deska z extrudovaného polystyrénu, včetně povrchové úpravy základová deska (suterén) M 1:10 stav 05/2014 podsklepená základová konstrukce

14 14 Napojení stěna základová deska odvětrávaná fasáda (exteriér) fermacell Powerpanel H 2 O 12,5 mm podlahový prvek fermacell 2 E 11 nebo 2 E 22 výplňová malta fermacell vyrovnávací podsyp fermacell okrajová izolační páska fermacell soklový profil HD zakládací hranol odvětrávaná spodní konstrukce staticky ověřený kotvící prvek penetrace + těsnící páska hydro + protiradonová ochrana soklová izolační deska z extrudovaného polystyrénu, včetně povrchové úpravy základová deska (suterén) M 1:10 stav 05/2014 podsklepená základová konstrukce

15 15 Napojení stěna základová deska fasádní deska Powerpanel HD (exteriér) izolovaná předstěna (interiér) fermacell Powerpanel H 2 O 12,5 mm podlahový prvek fermacell 2 E 11 nebo 2 E 22 výplňová malta fermacell vyrovnávací podsyp fermacell okrajová izolační páska fermacell soklový profil HD odvětrávaná spodní konstrukce staticky ověřený kotvící prvek instalační předstěna () penetrace + těsnící páska hydro + protiradonová ochrana soklová izolační deska z extrudovaného polystyrénu, včetně povrchové úpravy základová deska (suterén) M 1:10 stav 05/2014 podsklepená základová konstrukce

16 16 Napojení stěna základová deska izolovaná odvětrávaná fasáda (exteriér) fermacell Powerpanel H 2 O 12,5 mm podlahový prvek fermacell 2 E 11 nebo 2 E 22 výplňová malta fermacell vyrovnávací podsyp fermacell okrajová izolační páska fermacell soklový profil HD dřevěná spodní konstrukce odvětrávaná spodní konstrukce staticky ověřený kotvící prvek voděodpudivá difúzně otevřená vrstva penetrace + těsnící páska hydro + protiradonová ochrana soklová izolační deska z extrudovaného polystyrénu, včetně povrchové úpravy základová deska (suterén) M 1:10 stav 05/2014 podsklepená základová konstrukce

17 17 Napojení obvodové stěny na strop kontakní zateplovací systém (exteriér) podlahový prvek fermacell 2 E 11 nebo 2 E 22 okrajová izolační páska fermacell dřevěný věnec připevněný do stropního nosníku dřevěný stropní nosník (podle certifikace) lať na akustickém závěsu tepelná a zvuková (podle certifikace) schválený zateplovací systém, alt. fasádní systém staticky ověřený kotvící prvek konstrukční úhelník pro zajištění polohy staticky ověřený kotvící prvek parotěsná zábrana (podle certifikace) M 1:10 stav 05/2014 tmel či lepenka pro lepení fólií

18 18 Napojení obvodové stěny na strop kontakní zateplovací systém (exteriér) přiznaný dřevěný trámový strop podlahový prvek fermacell 2 E 11 nebo 2 E 22 okrajová izolační páska fermacell dřevěný stropní nosník (podle certifikace) krajni stropni trám tepelná a zvuková (podle certifikace) schválený zateplovací systém, alt. fasádní systém staticky ověřený kotvící prvek konstrukční úhelník pro zajištění polohy staticky ověřený kotvící prvek parotěsná zábrana (podle certifikace) M 1:10 stav 05/2014 tmel či lepenka pro lepení fólií

19 19 Napojení obvodové stěny kontaktní zateplovací systém (exteriér) EXTERIÉR INTERIÉR krajni konstrukce rámu (dle certifikace) dřevěný věnec připevněný do stropního nosníku schválený zateplovací systém, alt. fasádní systém staticky ověřený kotvící prvek tmel či lepenka pro lepení fólií M 1:10 stav 05/2014

20 20 Napojení obvodové stěny kontaktní zateplovací systém (exteriér) EXTERIÉR INTERIÉR krajni konstrukce rámu (dle certifikace) schválený zateplovací systém, alt. fasádní systém staticky ověřený kotvící prvek tmel či lepenka pro lepení fólií M 1:10 stav 05/2014

21 21 Napojení obvodové stěny kontaktní zateplovací systém (exteriér) izolovaná předstěna (interiér) EXTERIÉR INTERIÉR M 1:10 stav 05/2014 spoj desek fermacell na tupo (těsné sražení) krajni konstrukce rámu (dle certifikace) dřevěný věnec připevněný do stropního nosníku lať na akustickém závěsu schválený zateplovací systém, alt. fasádní systém staticky ověřený kotvící prvek instalační předstěna () penetrace + těsnící páska

22 22 Napojení obvodové stěny fasádní deska HD (exterier) EXTERIÉR INTERIÉR fermacell Powerpanel HD 15 mm armovací páska HD rohový profil krajni konstrukce rámu (dle certifikace) dřevěný věnec připevněný do stropního nosníku staticky ověřený kotvící prvek M 1:10 stav 05/2014 tmel či lepenka pro lepení fólií

23 23 Napojení obvodové stěny fasádní deska HD (exterier) INTERIÉR EXTERIÉR M 1:10 stav 05/2014 fermacell Powerpanel HD 15 mm lepená spára fermacell vnitřní rohový profil krajni konstrukce rámu (dle certifikace) dřevěný věnec připevněný do stropního nosníku staticky ověřený kotvící prvek parotěsná zábrana (podle certifikace)

24 24 Napojení obvodové stěny fasádní deska HD (exterier) INTERIÉR EXTERIÉR fermacell Powerpanel HD 15 mm lepená spára fermacell vnitřní rohový profil krajni konstrukce rámu (dle certifikace) staticky ověřený kotvící prvek M 1:10 stav 05/2014 parotěsná zábrana (podle certifikace)

25 25 Napojení obvodové stěny odvětrávaná fasáda (exteriér) EXTERIÉR INTERIÉR M 1:10 stav 05/2014 fermacell Powerpanel HD 15 mm krajni konstrukce rámu (dle certifikace) dřevěný věnec připevněný do stropního nosníku odvětrávaná spodní konstrukce staticky ověřený kotvící prvek tmel či lepenka pro lepení fólií

26 26 Napojení obvodové stěny odvětrávaná fasáda (exteriér) EXTERIÉR INTERIÉR fermacell Powerpanel HD 15 mm krajni konstrukce rámu (dle certifikace) odvětrávaná spodní konstrukce staticky ověřený kotvící prvek M 1:10 stav 05/2014 tmel či lepenka pro lepení fólií

27 27 Napojení obvodové stěny odvětrávaná fasáda (exteriér) INTERIÉR EXTERIÉR M 1:10 stav 05/2014 fermacell Powerpanel H 2 O 12,5 mm krajni konstrukce rámu (dle certifikace) dřevěný věnec připevněný do stropního nosníku odvětrávaná spodní konstrukce staticky ověřený kotvící prvek parotěsná zábrana (podle certifikace)

28 28 Napojení obvodové stěny odvětrávaná fasáda (exteriér) INTERIÉR EXTERIÉR fermacell Powerpanel H 2 O 12,5 mm krajni konstrukce rámu (dle certifikace) odvětrávaná spodní konstrukce staticky ověřený kotvící prvek M 1:10 stav 05/2014 parotěsná zábrana (podle certifikace)

29 29 Napojení obvodové stěny odvětrávaná fasáda (exteriér) izolovaná předstěna (interiér) INTERIÉR EXTERIÉR M 1:10 stav 05/2014 fermacell Powerpanel H 2 O 12,5 mm spoj desek fermacell na tupo (těsné sražení) krajni konstrukce rámu (dle certifikace) lať na akustickém závěsu odvětrávaná spodní konstrukce staticky ověřený kotvící prvek instalační předstěna () penetrace + těsnící páska

30 30 Napojení obvodové stěny odvětrávaná fasáda (exteriér) INTERIÉR EXTERIÉR fermacell Powerpanel H 2 O 12,5 mm krajni konstrukce rámu (dle certifikace) odvětrávaná spodní konstrukce staticky ověřený kotvící prvek parotěsná zábrana (podle certifikace) M 1:10 stav 05/2014 voděodpudivá difúzně otevřená vrstva

31 31 Napojení stěna okno kontaktní zateplovací systém (exteriér) dřevěná konstrukce rámu schválený zateplovací systém, alt. fasádní systém parotěsná zábrana (podle certifikace) PU pěna těsnící páska tmel či lepenka pro lepení fólií okno M 1:10 stav 05/2014 okenní parapet

32 32 Napojení stěna okno kontaktní zateplovací systém (exteriér) dřevěná konstrukce rámu schválený zateplovací systém, alt. fasádní systém parotěsná zábrana (podle certifikace) PU pěna těsnící páska tmel či lepenka pro lepení fólií M 1:10 stav 05/2014 okno

33 33 Napojení stěna okno kontaktní zateplovací systém (exteriér) výplňová malta fermacell vyrovnávací podsyp fermacell okrajová izolační páska fermacell spárovací tmel fermacell dřevěný klín dřevěná konstrukce rámu schválený zateplovací systém, alt. fasádní systém parotěsná zábrana (podle certifikace) PU pěna těsnící páska základu perimetr tmel či lepenka pro lepení fólií základová deska (nepodsklepená) okno M 1:10 stav 05/2014 okenní parapet

34 34 Napojení stěna okno kontaktní zateplovací systém (exteriér) izolovaná předstěna (interiér) dřevěná konstrukce rámu schválený zateplovací systém, alt. fasádní systém instalační předstěna () parotěsná zábrana (podle certifikace) PU pěna těsnící páska tmel či lepenka pro lepení fólií okno M 1:10 stav 05/2014 okenní parapet

35 35 Napojení stěna okno fasádní deska HD (exterier) fermacell Powerpanel HD 15 mm ochranný rohový profil dřevěná konstrukce rámu parotěsná zábrana (podle certifikace) PU pěna těsnící páska tmel či lepenka pro lepení fólií okno M 1:10 stav 05/2014 okenní parapet

36 36 Napojení stěna okno fasádní deska HD (exterier) fermacell Powerpanel HD 15 mm ochranný rohový profil dřevěná konstrukce rámu parotěsná zábrana (podle certifikace) PU pěna těsnící páska tmel či lepenka pro lepení fólií okno M 1:10 stav 05/2014

37 37 Napojení stěna okno fasádní deska HD (exterier) izolovaná předstěna (interiér) fermacell Powerpanel HD 15 mm soklový profil HD dřevěná konstrukce rámu instalační předstěna () parotěsná zábrana (podle certifikace) PU pěna těsnící páska tmel či lepenka pro lepení fólií okno okenní parapet M 1:10 stav 05/2014

38 38 Napojení stěna okno odvětrávaná fasáda (exteriér) fermacell Powerpanel H 2 O 12,5 mm soklový profil HD dřevěná konstrukce rámu odvětrávaná spodní konstrukce parotěsná zábrana (podle certifikace) PU pěna těsnící páska tmel či lepenka pro lepení fólií okno okenní parapet M 1:10 stav 05/2014

39 39 Napojení stěna okno fasádní deska HD (exterier) izolovaná předstěna (interiér) fermacell Powerpanel H 2 O 12,5 mm ochranný rohový profil dřevěná konstrukce rámu odvětrávaná spodní konstrukce parotěsná zábrana (podle certifikace) PU pěna těsnící páska tmel či lepenka pro lepení fólií okno M 1:10 stav 05/2014

40 40 Napojení stěna okno odvětrávaná fasáda (exteriér) izolovaná předstěna (interiér) M 1:10 stav 05/2014 fermacell Powerpanel H 2 O 12,5 mm soklový profil HD dřevěná konstrukce rámu odvětrávaná spodní konstrukce instalační předstěna () parotěsná zábrana (podle certifikace) PU pěna těsnící páska tmel či lepenka pro lepení fólií okno okenní parapet

41 41 Napojení stěna okno odvětrávaná izolovaná fasáda (exteriér) fermacell Powerpanel H 2 O 12,5 mm soklový profil HD dřevěná konstrukce rámu odvětrávaná spodní konstrukce parotěsná zábrana (podle certifikace) voděodpudivá difúzně otevřená vrstva PU pěna těsnící páska tmel či lepenka pro lepení fólií okno okenní parapet M 1:10 stav 05/2014

42 42 Napojení stěna okno odvětrávaná izolovaná fasáda (exteriér) M 1:10 stav 05/2014 fermacell Powerpanel H 2 O 12,5 mm ochranný rohový profil dřevěná konstrukce rámu odvětrávaná spodní konstrukce montážní úhelník parotěsná zábrana (podle certifikace) voděodpudivá difúzně otevřená vrstva PU pěna těsnící páska tmel či lepenka pro lepení fólií okno

43 43 Napojení obvodové a vnitřní stěny EXTERIÉR INTERIÉR M 1:10 stav 05/2014 okrajová izolační páska fermacell tmelená spára fermacell spoj desek fermacell na tupo (těsné sražení) krajni konstrukce ramu (dle certifikace) schválený zateplovací systém, alt. fasádní systém spojovací prvek

44 44 Napojení obvodové a vnitřní stěny EXTERIÉR INTERIÉR okrajová izolační páska fermacell tmelená spára fermacell krajni konstrukce rámu (dle certifikace) dřevěná spodní konstrukce schválený zateplovací systém, alt. fasádní systém spojovací prvek M 1:10 stav 05/2014

45 45 Střešní konstrukce kontaktní zateplovací systém (exteriér) konstrukční prvek dřevěná spodní konstrukce palubkový záklop P/D schválený zateplovací systém, alt. fasádní systém spojovací prvek parotěsná zábrana (podle certifikace) voděodpudivá difúzně otevřená vrstva tmel či páska pro lepení fólií střešní krytina M 1:10 stav 05/2014

46 46 Střešní konstrukce M 1:10 stav 05/2014 dřevěná spodní konstrukce parotěsná zábrana (podle certifikace) voděodpudivá difúzně otevřená vrstva střešní krytina konstrukce krovu

47 47 Střešní konstrukce dřevěná spodní konstrukce parotěsná zábrana (podle certifikace) voděodpudivá difúzně otevřená vrstva tmel či páska pro lepení fólií střešní krytina konstrukce krovu M 1:10 stav 05/2014

48 Fermacell GmbH organizační složka Žitavského Praha 5 Zbraslav Fermacell GmbH organizační složka Žitavského Praha 5 Zbraslav Telefon: Fax: Nejnovější vydání této brožury je k dispozici na Technické změny vyhrazeny. Stav 11/2013 Technické informace fermacell Pondělí až pátek od 9.00 do Konzultace projektu: Telefon: Konzultace montáž: Čechy: Morava a Slezsko: Slovensko: Informační materiály fermacell: Telefon: Fax: fermacell je registrovaná značka a společnost skupiny XELLA FC /05.14/PV
