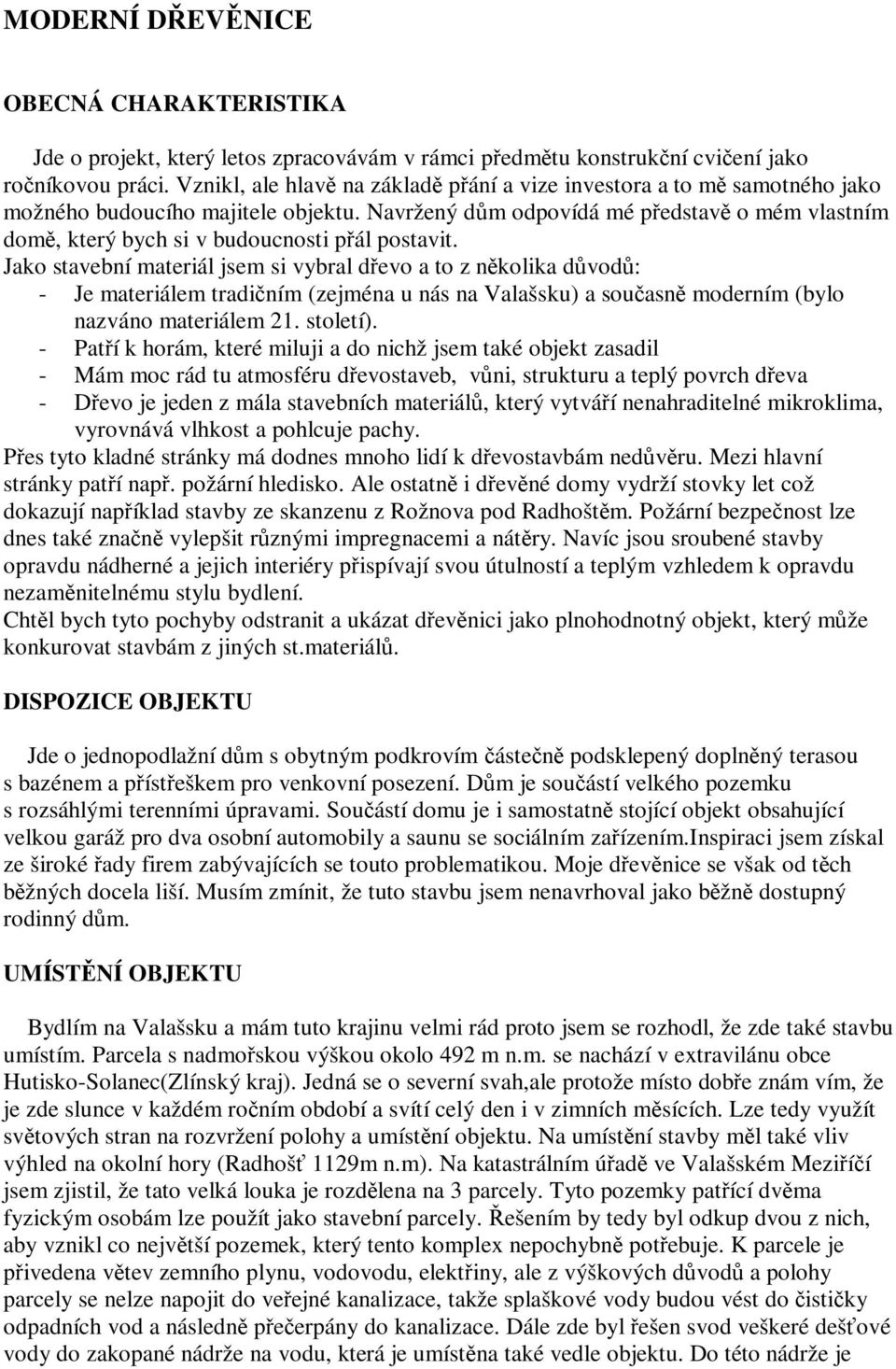

1 MODERNÍ DEVNICE OBECNÁ CHARAKTERISTIKA Jde o projekt, který letos zpracovávám v rámci pedmtu konstrukní cviení jako roníkovou práci. Vznikl, ale hlav na základ pání a vize investora a to m samotného jako možného budoucího majitele objektu. Navržený dm odpovídá mé pedstav o mém vlastním dom, který bych si v budoucnosti pál postavit. Jako stavební materiál jsem si vybral devo a to z nkolika dvod: - Je materiálem tradiním (zejména u nás na Valašsku) a souasn moderním (bylo nazváno materiálem 21. století). - Patí k horám, které miluji a do nichž jsem také objekt zasadil - Mám moc rád tu atmosféru devostaveb, vni, strukturu a teplý povrch deva - Devo je jeden z mála stavebních materiál, který vytváí nenahraditelné mikroklima, vyrovnává vlhkost a pohlcuje pachy. Pes tyto kladné stránky má dodnes mnoho lidí k devostavbám nedvru. Mezi hlavní stránky patí nap. požární hledisko. Ale ostatn i devné domy vydrží stovky let což dokazují napíklad stavby ze skanzenu z Rožnova pod Radhoštm. Požární bezpenost lze dnes také znan vylepšit rznými impregnacemi a nátry. Navíc jsou sroubené stavby opravdu nádherné a jejich interiéry pispívají svou útulností a teplým vzhledem k opravdu nezamnitelnému stylu bydlení. Chtl bych tyto pochyby odstranit a ukázat devnici jako plnohodnotný objekt, který mže konkurovat stavbám z jiných st.materiál. DISPOZICE OBJEKTU Jde o jednopodlažní dm s obytným podkrovím ásten podsklepený doplnný terasou s bazénem a písteškem pro venkovní posezení. Dm je souástí velkého pozemku s rozsáhlými terenními úpravami. Souástí domu je i samostatn stojící objekt obsahující velkou garáž pro dva osobní automobily a saunu se sociálním zaízením.inspiraci jsem získal ze široké ady firem zabývajících se touto problematikou. Moje devnice se však od tch bžných docela liší. Musím zmínit, že tuto stavbu jsem nenavrhoval jako bžn dostupný rodinný dm. UMÍSTNÍ OBJEKTU Bydlím na Valašsku a mám tuto krajinu velmi rád proto jsem se rozhodl, že zde také stavbu umístím. Parcela s nadmoskou výškou okolo 492 m n.m. se nachází v extravilánu obce Hutisko-Solanec(Zlínský kraj). Jedná se o severní svah,ale protože místo dobe znám vím, že je zde slunce v každém roním období a svítí celý den i v zimních msících. Lze tedy využít svtových stran na rozvržení polohy a umístní objektu. Na umístní stavby ml také vliv výhled na okolní hory (Radhoš 1129m n.m). Na katastrálním úad ve Valašském Meziíí jsem zjistil, že tato velká louka je rozdlena na 3 parcely. Tyto pozemky patící dvma fyzickým osobám lze použít jako stavební parcely. ešením by tedy byl odkup dvou z nich, aby vznikl co nejvtší pozemek, který tento komplex nepochybn potebuje. K parcele je pivedena vtev zemního plynu, vodovodu, elektiny, ale z výškových dvod a polohy parcely se nelze napojit do veejné kanalizace, takže splaškové vody budou vést do istiky odpadních vod a následn peerpány do kanalizace. Dále zde byl ešen svod veškeré dešové vody do zakopané nádrže na vodu, která je umístna také vedle objektu. Do této nádrže je

2 také zavedeno vypouštní bazénu.tato voda se poté bude moci dále využívat na zalévání zahrady. Pi dnešních cen vody to považuji u tak velkého objemu shromáždné vody za standardní ešení. Všechno viz.piložená dokumentace-umístní stavby. KONSTRUKNÍ EŠENÍ OBJEKTU Dm má tvar písmene T a je zastešen tradiní polovalbovou stechou s vikýi. K domu dále patí terasa s bazénem a písteškem. Ten je vytvoen a zárove zastešen protáhnutím,,obháky na západní stran objektu. Do domu vstoupíme z východní strany kde pijedeme po píjezdové komunikaci. Terasa s bazénem je situována na jih. Stavba je ásten podsklepená. Nosné stny prvního podlaží jsou zhotoveny z masivních roubených smrkových trám 160/240 v rozích spojených na,,rybinu. Ke splnní tepeln izolaních norem obvodových stn je z vnjší strany zdi pidána tepelná izolace Orsil tl.100 mm.izolaci kryje v interiéru palubkový obklad tl.15 mm. Štítové stny tvoí sloupková konstrukce ze smrkových fošen 50/140 izolovaná tep.izolací tl.140 mm.z vnjšku krytá zdobným záklopem tl.24 mm. Stnu interiéru opt tvoí palub.obklad. Píky v 1 NP a 2 NP jsou zhotoveny opt ze sloupkových kcí izolované tep.izolací a opláštné záklopem. Stecha je dvouplášová vtraná, konstrukce krovu kleštinová. Komínové tlesa systému SHIEDEL. Sokl je obložen štípanými kameny na zpsob kyklopského zdiva. Již zmínná garáž je na požadavek investora zapuštna do stávající terenní vlny. Hlavním zámrem bylo nenápadn zakomponovat tento objekt do terénu aby tak nerušil celkovou kompozici. Povrch objektu je zasypán zeminou a zatravnn. SUTERÉN Jeho obvodové stny jsou tvoeny cihelnými tvarovkami POROTHERM tl.440 mm. Stnu a hydroizolaci kryje z vnjší ásti ochranná pizdívka. Píky tl.:100 a 150 mm ze systému Ytong. Ve sklep se nachází prádelna (místnost 002) do, které vede shoz na prádlo, který je souástí kuchyské linky. Dále je zde:technická místnost pro bazén (místnost 003) kde je umístna písková filtrace a další nezbytn nutné prvky na provoz bazénu. Sklad potravin(místnost 004 a 005) je rozdlen na ást pro ovoce a zeleninu. Bar(místnost 006) je odvtráván pomocí klimatizace schované pod sádrokartonovým podhledem. Místnost pro tepelné erpadlo a záložní elektro kotel s boilerem je oznaena jako (místnost 008) a vdí za svou polohu vzniklému prostupu pro rozvody vody, topení, odpadu a elektrických kabel, který se nachází v 1 NP (oznaení.100). Prostor byl tak velice efektivn využit a zjednodušil celkové technické ešení objektu. Místnost. 007 je specifikovaná jako sklad na rzné vci. Ze sklepa máme možnost jít dvemi na zahradu nebo do patra. Sklep je zastropen stropními panely SPIROL.Vše viz. pdorys SUTERÉNU. 1 NP Hlavní vstup je orientován na východní stranu. Když vstoupíme do objektu nacházíme se v zádveí (místnost 102) kde si mžeme odložit vci v zabudovaném šatníku (103). Ten vznikl následkem umístní schodišt. Obsahuje ješt další zabudovanou skí pístupnou z místnosti 115. Souástí tohoto prostoru je také již zmiovaný prostup instalací pokraujících až do podkroví. Po prchodu prosklenými dvemi, kterými jde už ze zádveí vidt ást interiéru pízemí a terasy se nacházíme ve vstupní hale (místnost.104). Je odtud pístup na schodišt do 2 NP, terasu, pokoje (108), wc (106) a do koupelny (107). Prostory záchodu a

3 koupelny jsou oddleny dvemi ke splnní hygienických norem a oddlení od obytných a spoleenských místností. Všechny tyto prostory se nacházejí na kót Už z komunikaního prostoru se nám naskytne pohled do obývacího pokoje a kuchyn s jídelnou, který je vyvýšen nad ostatní prostory v objektu ( ). Zámrem bylo,,rozbít jednotvárnost podlaží a zvýšit psychický dojem nadhledu. Tyto jednotlivé výškové úrovn jsou pedleny stupni ve tvaru kivek. Celý tento prostor jsem elegantn zvedl pomocí prefabrikovaných plastových prvk IGL. Pvodn urenými na odvtrání vlhkých prostor a odvtrání prostor vzduchovou mezerou. Je to trochu netradiní ešení, ale je technicky proveditelné a dostaten eší požadovanou situaci. Použil jsem je z nkolika dvod: - Lze jimi zvednout konstrukci podlahy o uspokojivou výšku. - Nepitžují stropní kci. - Vzniklý prostor tvoený vzduchovou mezerou je možno využít na vedení elektrických kabel, potrubí atd. Skutený dojem devnice pocítíte pi pohledu na stropní kci z viditelných trám 160/240 podepených ze statických dvod hlavním nosným trámem 160/300, který probíhá podéln objektem s výjimkou místa kolem komína kde musel být z pochopitelných dvod perušen. Poté pokrauje dále nyní již v jiné osové vzdálenosti vzhledem k podélným obvodovým stnám až na protilehlou obvodovou stnu. Tento trám je na nkolika místech uložen na masivních devných sloupcích 160/160, které svou hmotou kladn pispívají ke vzhledu devného interiéru. Obývací pokoj (místnost.109) je od kuchyn s jídelnou (místnost.110 a 111) opticky oddlen sloupovou konstrukcí s pásky a zídkou obloženou kamenem. Z druhé strany pak krom zmiovaných stup také zídkou. Správnou atmosféru pravé devnice vytvoí kachlová krbová kamna umístná v centrální ásti domu a jsou zárove souástí oddlující zídky. Velice nezvyklou vcí je schodišt vedoucí do sklepa z kuchyn. V interiéru je opt tvoeno nízkými zídkami na jedné z nich jsou pak uloženy již zmiované sloupky. Schodišt je od sklepa oddleno požárními dvemi ke splnní požárních norem. Umístní schodišt vzniklo kvli nkolika daným skutenostem, které vznikly opt v mé hlav. Z dvod splnní minimální podchodné výšky musí pak být využita ást vnitku piléhající kuchyské linky ve, které je umístna šikmá plocha.kuchy tak nepocítí tento nutný zásah. V konené fázi si myslím, že celkový dojem a zakomponování do prostoru je uspokojujícím ešením daného problému. Navíc díky poloze schodišt vznikl prostor pro kuchy. Kuchy je ešena ve tvaru U. Komín, který se nachází v kuchyni je urený pouze pro odvtrání digestoe a trouby nad stechu aby nebyla narušena hmota roubených trám na líci zdi njakou mížkou a objekt si tak zachoval tradiní ráz. Jídelna je umístna u jížní stny s francouzskými okny, která vedou na terasu s bazénem.pi jejich otevení se díky jejich celkové ploše prolíná interiér s exteriérem a vzniká tak nap. u stolování píjemný pocit sepjetí s pírodou. Na terasu se lze také dostat ze západní strany také z kuchyn. Zde je pak posezení u krbu, který jsem také sám navrhl. Zastešení pístešku je ešeno protáhnutím obháky ze západní strany objektu. Mezi další místnosti v prvním podlaží patí posilovna(114) a sklad(113). Na jejichž stnách je umístné vysunovací plátno na domácí kino, které patilo také mezi požadavky investora. Obraz se promítá z dataprojektoru na stole pod shodištm kde je také umístna sedaka pro diváky. Vzniklý menší pokoj (115) je uren pro penocování návštvy. V nm se také nachází již zmiovaná zabudovaná skí. Do podkroví se dostaneme po masivním devném samonosném schodišti. (vše viz. pdorys 1 NP a perspektivy interiéru).

4 2 NP Obytné místnosti jsou orientovány ke štítm a to z dvod prosvtlení jednotlivých místností okny ve štítech a pomocí velkých viký. V centrální ásti je pak prostor složený z komunikaní a obytné ásti (204). Tato místnost je osvtlena jedním vikýem a to nad obývacím pokojem, dále tymi okny v severním štítu. Mezi další prostory, které se musely nasvtlit patila koupelna (211), šatník(208) a prostor nad výstupem schodišt (201) pomocí stešních oken. Ty však byly zvoleny co nejmenších rozmr aby nenarušovaly ráz stavby. Je zde pracovna(209), velká koupelna s wc(202), dtský pokoj(205), obývací pokoj (206), spoleenský prostor, šatník, dv ložnice(209, 210) a malá koupelna se záchodem. Ta zde byla navrhnuta kvli kapacitním požadavkm. Poítaová pracovna místnost.203. Konstrukní systém podkroví u devnic nedovoluje zvedat obvodové zdi do vtších výšek tak jak si to mžeme dovolit u zdných objekt. Nad stropní konstrukci se kvli statického hlediska dlají jen ti tzv: otáky, neboli jen ti další trámy po celém obvodu. Interiér se tak musí zúžit a vytvoit podél kraj nízké prostory. Které lze využít nap. na skíky atd. (vše viz. pdorys 2 NP). Fotodokumentace a vizualizace viz konference GARÁŽ, SAUNA Garáž je svou užitnou plochou 38.9 m² navržena pro dva velké osobní vozy. Jedná se o automobily Hummer, které svými rozmry o šíkách kolem dvou a pl metr a délkami kolem pti potebují velký garážový prostor (prostor.306).patím mezi velké fanoušky tchto voz a tak jsem si nemohl odpustit je zde zmínit. Vzniklý prostor mezi garáží a saunou(305) je využit jako zázemí pro saunu(304). Sauna je doplnna sanitárním vybavením a wc. Od jara do podzimu lze jako ochlazovací prostor využít venkovní bazén s objemem 30 m³. VYTÁPNÍ Dm je vytápn pomocí tepelného erpadla systémem zem/voda o výkonu 14 kwh. Vytápt pomocí tepelného erpadla znamená využívat energii, která se denn obnovuje. Tepelné erpadlo funguje na principu erpání zemského tepla z pozemku v dané nezámrzné hloubce kde je konstantní teplota. Pomocí zemních kolektor (trubkový systém) sbírá energii, která se do media obsaženém v trubkách akumuluje z okolního prostedí. tyi funkní ásti psobí spolen za úelem zvýšení teploty okolí na teplotu v bžném topném okruhu. Jedná se o nízkoteplotní vytápcí systém. Tepelné erpadlo je použito k vytápní objektu, ohevu užitkové vody a je možné s ním ohívat i vodu v bazénu. U t. Se udává tzv. topný faktor 3. Napíklad elektrický kotel funguje na principu odebírání energie z elektrické sít nap. o velikosti 1kwh a tu pak vrátí zpt ve form topení o velikosti 1kwh do okruhu. Naproti tomu tepelné erpadlo si odejme 1kwh, ale zpt vrací 3kwh. Je to velice ekonomické a ekologické zaízení. Problém, ale vzí v poátení investici, která je zatím velmi vysoká. Jelikož se objekt nachází v horské oblasti kde v zimních msících nkdy klesá teplota hluboko pod bod mrazu a t. by v tchto páru dnech v roce ztratilo svou efektivnost musel jsem poítat se záložním zdrojem. Použil jsem elektro kotel, který je zárove souástí t.

5 Pomocí idla jsou na sob ob zaízení závislá. idlo zaruuje, že elektricky dodané topení nebude v provozu déle než je poteba. Pi vzniku tep. ztráty nejprve sepíná t. a když nestíhá samo pepne na tento záložní zdroj. Teplá užitková voda je shromažována do boileru o užitném objemu 300 l. Celé první nadzemní podlaží je vytápno podlahovým vytápním ve zvýšené ásti (obývák, kuchy a jídelna) pak doplnné topením v podlaze tzv. FAN-COIL. Jedná se o,,radiátory umístné v podlaze nap. z dvod francouzských oken. Ty zajišují tepelnou clonu ped tmito okny. Oba systémy zde byly požadavkem. Nechtl jsem použít normální radiátory alespo v prvním podlaží a narušit tak interiér devnice.(t.- tepelná erpadla). Vše viz. návrh tepelného erpadla. Dalším zdrojem vytápní jsou horkovzdušná kachlová kamna na devo umístná v obývacím pokoji v 1np. Pomocí prduch se pak horký vzduch rozvede dále do poschodí kde je mížkami pouštn do spoleenské místnosti (.místnosti 202) v centru podkroví. Kachlová kamna dodávají devnici tu správnou atmosféru a vytváí ješt autentitjší pocit a tepelnou pohodu.
