Elektrická topná tělesa

Rozměr: px
Začít zobrazení ze stránky:

Download "Elektrická topná tělesa"

Transkript

1 TECHNCKÝ KATALOG Elektrická topná tělesa do koupelnových radiátorů akumulačních nádrží a zásobníků TV Regulus spol. s r.o. Do Koutů 1897/3, Praha 4 Tel.: , Fax: obchod@regulus.cz Web:

2 Přehled objednacích kódů Následující tabulky ukazují základní přehled nabízených typů elektrických topných těles. Podle zvoleného použití, výkonu a vybavení elektrického tělesa lze z tabulky odečíst objednací kód a stranu s podrobnými informacemi o daném typu tělesa. Elektrická topná tělsa G 1/2" pro koupelnové radiátory Výkon [W] Termostat El. připojení Typové označení Strana žádný zásuvkový zásuvkový s časovačem integrovaný s časovačem bílý integrovaný s časovačem stříbrný 3m kroucený kabel s vidlicí 3m kroucený kabel s vidlicí s vypínačem 3m kroucený kabel s vidlicí 3m kroucený kabel s vidlicí 1,2m kabel bez zakončení 1,2m kabel bez zakončení Z-ZT Z-ZTV Z-SKVT Z-SKVT-T TT-TDDW TT-TDDS 7 Elektrická topná tělsa G 6/4" pro akumulační nádrže a zásobníky TV Výkon [kw] Termostat Použití El. připojení 2 2,4 3 4, ,5 8, Typové označení Strana žádný provozní a bezpečnostní v plastové hlavici provozní a bezpečnostní v hliníkové hlavici se stykačem akumulační nádrže a zásobníky TV kombinované akumulační nádrže DUO akumulační nádrže a zásobníky TV kombinované akumulační nádrže DUO akumulační nádrže a zásobníky TV nerezové akumulační nádrže a zásobníky TV 3x 230 V (1x 230 V), bez kabelu x 400 V, bez kabelu x 230 V (1x 230 V), bez kabelu x 400 V, bez kabelu x 230 V 3m kabel s vidlicí 1x 230 V 2m kabel bez zakončení 1x 230 V 2m kabel bez zakončení pro připojení na PVE 3x 230 V 2m kabel bez zakončení 3x 400 V 2m kabel bez zakončení 1x 230 V 2m kabel bez zakončení ETT-A 8 ETT-C ETT-H ETT-J ETT-D ETT-F ETT-E 14 ETT-G 18 Tabulku s možnostmi instalací elektrických topných těles do zásobníků a akumulačních nádrží Regulus naleznete na poslední straně. 2 Elektrická topná tělesa

3 Obsah 2-7 Elektrická topná tělesa G 1/2 pro koupelnové radiátory 8-9 Elektrická topná tělesa G 6/4 pro akumulační nádrže a zásobníky TV Elektrická topná tělesa G 6/4 s termostaty pro akumulační nádrže a zásobníky TV 20 Elektrická topná tělesa M 48 2 pro elektrokotle Elektrická topná tělesa 1

4 ELEKTRCKÁ TOPNÁ TĚLESA G 1/2 do zásuvky Výkony: W Použití: koupelnové radiátory Elektrická topná tělesa Z-ZT Elektrická odporová tělesa určená pro ohřev stojaté i proudící vody nebo nemrznoucí směsi a nebo teplonosného oleje v koupelnových otopných tělesech. Tělesa se instalují v libovolné poloze kromě svislé polohy s elektrickým přívodem nahoře. Připojují se do zásuvky krouceným kabelem s unischuko vidlicí. Pro spínání těles podle teploty v místnosti je možné využít zásuvkové termostaty TZ33 nebo TZT63. Tělesa nejsou vybavena prostorovým termostatem. nerezavějící ocel AS A304 G 1/2 M TĚLO TOPNÉHO TĚLESA mosaz - chromovaná 230 V 50 Hz ELEKTRCKÉ PŘPOJENÍ 1/N/PE AC 230V KRYTÍ DLE ČSN EN P 44 TERMOSTAT PROVOZNÍ pevně nastavený, automat. reset TEPLOTA VYPNUTÍ 80 ± 5 C TEPLOTA SEPNUTÍ 35 ± 15 C TERMOSTAT BEZPEČNOSTNÍ pevně nastavený, bez resetu TEPLOTA VYPNUTÍ /-5 C KABEL PRŮŘEZ 3 0,75 mm 2 DÉLKA 3 m KABELOVÁ VÝVODKA Pg9 Příslušenství Z-ZT 200 Z-ZT 300 Z-ZT 400 Z-ZT 500 JMENOVTÝ VÝKON W JMENOVTÝ PROUD A 0,9 1,3 1,8 2,2 2,6 3,0 3,5 3,9 4,4 5,2 5,9 DÉLKA TĚLESA (L) ± 5 mm mm OBJEDNACÍ KÓD T-kus G 1/2 FFM pro instalaci topného tělesa do radiátoru zapojeného do teplovodní otopné soustavy - obj. kód: Z-ZT 600 Z-ZT 700 Z-ZT 800 Z-ZT 900 Z-ZT 1000 Z-ZT 1200 Z-ZT 1350 Zásuvkový termostat Regulus TZ33 - obj. kód: Termostat spíná či vypíná topné těleso tak, aby teplota v místnosti dosáhla hodnoty zvolené otočným ovladačem. Požadovaná teplota se nastavuje otáčením ovladače termostatu. Zásuvkový termostat Regulus TZT63 - obj. kód: Termostat se dvěma režimy: běžný - spíná či vypíná topné těleso tak, aby teplota v místnosti dosáhla zvolené hodnoty s časovačem - po zapnutí hřeje těleso po nastavenou dobu (15 min. až 5 hodin). LCD displej zobrazuje teplotu v místnosti a odpočítávaný čas do vypnutí funkce časového spínače. 2 Elektrická topná tělesa

5 ELEKTRCKÁ TOPNÁ TĚLESA G 1/2 do zásuvky, s vypínačem Výkony: W Použití: koupelnové radiátory Elektrická topná tělesa Z-ZTV Elektrická odporová tělesa určená pro ohřev stojaté i proudící vody nebo nemrznoucí směsi a nebo teplonosného oleje v koupelnových otopných tělesech. Tělesa se instalují v libovolné poloze kromě svislé polohy s elektrickým přívodem nahoře. Připojují se do zásuvky krouceným kabelem s unischuko vidlicí s vypínačem. Pro spínání těles podle teploty v místnosti je možné využít zásuvkové termostaty TZ33 nebo TZT63. Tělesa nejsou vybavena prostorovým termostatem. nerezavějící ocel AS A304 G 1/2 M TĚLO TOPNÉHO TĚLESA mosaz - chromovaná 230 V 50 Hz ELEKTRCKÉ PŘPOJENÍ 1/N/PE AC 230V KRYTÍ DLE ČSN EN P 44 TERMOSTAT PROVOZNÍ pevně nastavený, automat. reset TEPLOTA VYPNUTÍ 80 ± 5 C TEPLOTA SEPNUTÍ 35 ± 15 C TERMOSTAT BEZPEČNOSTNÍ pevně nastavený, bez resetu TEPLOTA VYPNUTÍ /-5 C KABEL PRŮŘEZ 3 0,75 mm 2 DÉLKA 3 m KABELOVÁ VÝVODKA Pg9 Příslušenství Z-ZTV 300 Z-ZTV 400 Z-ZTV 500 JMENOVTÝ VÝKON W JMENOVTÝ PROUD A 1,3 1,8 2,2 2,6 3,0 3,5 3,9 4,4 5,2 5,9 DÉLKA TĚLESA (L) ± 5 mm mm OBJEDNACÍ KÓD Z-ZTV 600 Z-ZTV 700 Z-ZTV 800 Z-ZTV 900 Z-ZTV 1000 Z-ZTV 1200 T-kus G 1/2 FFM pro instalaci topného tělesa do radiátoru zapojeného do teplovodní otopné soustavy - obj. kód: Z-ZTV 1350 Zásuvkový termostat Regulus TZ33 - obj. kód: Termostat spíná či vypíná topné těleso tak, aby teplota v místnosti dosáhla hodnoty zvolené otočným ovladačem. Požadovaná teplota se nastavuje otáčením ovladače termostatu. Zásuvkový termostat Regulus TZT63 - obj. kód: Termostat se dvěma režimy: běžný - spíná či vypíná topné těleso tak, aby teplota v místnosti dosáhla zvolené hodnoty s časovačem - po zapnutí hřeje těleso po nastavenou dobu (15 min. až 5 hodin). LCD displej zobrazuje teplotu v místnosti a odpočítávaný čas do vypnutí funkce časového spínače. Elektrická topná tělesa 3

6 ELEKTRCKÁ TOPNÁ TĚLESA G 1/2 se zásuvkovým termostatem a T-kusem Výkony: W Použití: koupelnové radiátory Elektrická topná tělesa Z-SKVT Elektrická odporová tělesa určená pro ohřev stojaté i proudící vody nebo nemrznoucí směsi a nebo teplonosného oleje v koupelnových otopných tělesech. Tělesa se instalují v libovolné poloze kromě svislé polohy s elektrickým přívodem nahoře. Připojují se do zásuvky krouceným kabelem s unischuko vidlicí. Tělesa jsou dodávána v sadě se zásuvkovým termostatem TZ33 a T-kusem G 1/2 FFM pro instalaci topného tělesa do radiátoru zapojeného do klasické teplovodní otopné soustavy. Termostat spíná či vypíná topné těleso tak, aby teplota v místnosti dosáhla hodnoty zvolené otočným ovladačem. Požadovaná teplota se nastaví otáčením ovladače termostatu. nerezavějící ocel AS A304 G 1/2 M TĚLO TOPNÉHO TĚLESA mosaz - chromovaná 230 V 50 Hz ELEKTRCKÉ PŘPOJENÍ 1/N/PE AC 230V KRYTÍ DLE ČSN EN P 44 TERMOSTAT PROVOZNÍ pevně nastavený, automat. reset TEPLOTA VYPNUTÍ 80 ± 5 C TEPLOTA SEPNUTÍ 35 ± 15 C TERMOSTAT BEZPEČNOSTNÍ pevně nastavený, bez resetu TEPLOTA VYPNUTÍ /-5 C TERMOSTAT PROSTOROVÝ analogový SPÍNACÍ KONTAKT 16 A ROZSAH NASTAVENÍ 5-35 C ZPŮSOB NASTAVENÍ otočným knoflíkem SPÍNACÍ DFERENCE 0,5 C KRYTÍ P 20 KABEL PRŮŘEZ 3 0,75 mm 2 DÉLKA 3 m KABELOVÁ VÝVODKA Pg9 Z-SKVT 300 Z-SKVT 400 Z-SKVT 500 Z-SKVT 600 Z-SKVT 700 Z-SKVT 800 Z-SKVT 900 Z-SKVT 1000 Z-SKVT 1200 Z-SKVT 1350 JMENOVTÝ VÝKON W JMENOVTÝ PROUD A 1,3 1,8 2,2 2,6 3,0 3,5 3,9 4,4 5,2 5,9 DÉLKA TĚLESA (L) ± 5 mm mm OBJEDNACÍ KÓD Elektrická topná tělesa

7 ELEKTRCKÁ TOPNÁ TĚLESA G 1/2 se zásuvkovým termostatem s časovačem a T-kusem Výkony: W Použití: koupelnové radiátory Elektrická topná tělesa Z-SKVT-T Elektrická odporová tělesa určená pro ohřev stojaté i proudící vody nebo nemrznoucí směsi a nebo teplonosného oleje v koupelnových otopných tělesech. Tělesa se instalují v libovolné poloze kromě svislé polohy s elektrickým přívodem nahoře. Připojují se do zásuvky krouceným kabelem s unischuko vidlicí. Tělesa jsou dodávána v sadě se zásuvkovým termostatem s časovačem TZT63 a T-kusem G 1/2 FFM pro instalaci topného tělesa do radiátoru zapojeného do klasické teplovodní otopné soustavy. Termostat spíná či vypíná topné těleso tak, aby teplota v místnosti dosáhla zvolené hodnoty. Při funkci časového spínače hřeje těleso po nastavenou dobu (15 min. až 5 hodin). LCD displej zobrazuje teplotu v místnosti a odpočítávaný čas do vypnutí funkce časového spínače. nerezavějící ocel AS A304 G 1/2 M TĚLO TOPNÉHO TĚLESA mosaz - chromovaná 230 V 50 Hz ELEKTRCKÉ PŘPOJENÍ 1/N/PE AC 230V KRYTÍ DLE ČSN EN P 44 TERMOSTAT PROVOZNÍ pevně nastavený, automat. reset TEPLOTA VYPNUTÍ 80 ± 5 C TEPLOTA SEPNUTÍ 35 ± 15 C TERMOSTAT BEZPEČNOSTNÍ pevně nastavený, bez resetu TEPLOTA VYPNUTÍ /-5 C TERMOSTAT PROSTOROVÝ analogový SPÍNACÍ KONTAKT 16 A ROZSAH NASTAVENÍ 5-35 C ZPŮSOB NASTAVENÍ tlačítky SPÍNACÍ DFERENCE 0,5 C ROZSAH NASTAVENÍ ČASOVAČE 15 min. - 5 hod. s krokem 15 min. KRYTÍ P 20 KABEL PRŮŘEZ 3 0,75 mm 2 DÉLKA 3 m KABELOVÁ VÝVODKA Pg9 Z-SKVT-T 300 Z-SKVT-T 400 Z-SKVT-T 500 Z-SKVT-T 600 Z-SKVT-T 700 Z-SKVT-T 800 Z-SKVT-T 900 Z-SKVT-T 1000 Z-SKVT-T 1200 Z-SKVT-T 1350 JMENOVTÝ VÝKON W JMENOVTÝ PROUD A 1,3 1,8 2,2 2,6 3,0 3,5 3,9 4,4 5,2 5,9 DÉLKA TĚLESA (L) ± 5 mm mm OBJEDNACÍ KÓD Elektrická topná tělesa 5

8 ELEKTRCKÁ TOPNÁ TĚLESA G 1/2 s termostatem Výkony: W Použití: koupelnové radiátory Elektrická topná tělesa TT-TDDW Elektrická odporová tělesa s prostorovým termostatem určená pro ohřev stojaté i proudící vody nebo nemrznoucí směsi a nebo teplonosného oleje v koupelnových otopných tělesech. Tělesa se instalují v libovolné poloze kromě svislé polohy s elektrickým přívodem nahoře. Do sítě se připojují kabelem do krabicové svorkovnice nebo vidlicí do zásuvky (není součástí dodávky). Tělesa jsou vybavena bílým termostatem s funkcí časovače. nerezavějící ocel AS A304 G 1/2 M TĚLO TOPNÉHO TĚLESA mosaz - chromovaná 230 V 50 Hz ELEKTRCKÉ PŘPOJENÍ 1/N/PE AC 230V KRYTÍ DLE ČSN EN P 44 TERMOSTAT PROSTOROVÝ analogový SPÍNACÍ KONTAKT 16 A ROZSAH NASTAVENÍ 7-30 C ZPŮSOB NASTAVENÍ otočným knoflíkem KLDOVÝ PŘÍKON 10 VA REŽMY komfort, den, noc, protimrazová ochrana, časové sepnutí na 2 hod. TERMOSTAT PROVOZNÍ pevně nastavený, automat. reset TEPLOTA VYPNUTÍ 80 ± 5 C TEPLOTA SEPNUTÍ 35 ± 15 C TERMOSTAT BEZPEČNOSTNÍ pevně nastavený, bez resetu TEPLOTA VYPNUTÍ /-5 C KABEL PRŮŘEZ 3 0,75 mm 2 DÉLKA 1,2 m TYP H05VV-F TT-TDDW 300 TT-TDDW 400 TT-TDDW 500 TT-TDDW 600 TT-TDDW 700 TT-TDDW 800 TT-TDDW 900 JMENOVTÝ VÝKON W JMENOVTÝ PROUD A 1,3 1,8 2,2 2,6 3,0 3,5 3,9 DÉLKA TĚLESA (L) ± 5 mm mm OBJEDNACÍ KÓD Příslušenství Vidlice unischuko s vypínačem a kontrolkou bílá obj. kód: Elektrická topná tělesa

9 ELEKTRCKÁ TOPNÁ TĚLESA G 1/2 s termostatem Výkony: W Použití: koupelnové radiátory Elektrická topná tělesa TT-TDDS Elektrická odporová tělesa s prostorovým termostatem určená pro ohřev stojaté i proudící vody nebo nemrznoucí směsi a nebo teplonosného oleje v koupelnových otopných tělesech. Tělesa se instalují v libovolné poloze kromě svislé polohy s elektrickým přívodem nahoře. Do sítě se připojují kabelem do krabicové svorkovnice nebo vidlicí do zásuvky (není součástí dodávky). Tělesa jsou vybavena stříbrným termostatem s funkcí časovače. nerezavějící ocel AS A304 G 1/2 M TĚLO TOPNÉHO TĚLESA mosaz - chromovaná 230 V 50 Hz ELEKTRCKÉ PŘPOJENÍ 1/N/PE AC 230V KRYTÍ DLE ČSN EN P 44 TERMOSTAT PROSTOROVÝ analogový SPÍNACÍ KONTAKT 16 A ROZSAH NASTAVENÍ 7-30 C ZPŮSOB NASTAVENÍ otočným knoflíkem KLDOVÝ PŘÍKON 10 VA REŽMY komfort, den, noc, protimrazová ochrana, časové sepnutí na 2 hod. TERMOSTAT PROVOZNÍ pevně nastavený, automat. reset TEPLOTA VYPNUTÍ 80 ± 5 C TEPLOTA SEPNUTÍ 35 ± 15 C TERMOSTAT BEZPEČNOSTNÍ pevně nastavený, bez resetu TEPLOTA VYPNUTÍ /-5 C KABEL PRŮŘEZ 3 0,75 mm 2 DÉLKA 1,2 m TYP H05VV-F TT-TDDS 300 TT-TDDS 400 TT-TDDS 500 TT-TDDS 600 TT-TDDS 700 TT-TDDS 800 TT-TDDS 900 JMENOVTÝ VÝKON W JMENOVTÝ PROUD A 1,3 1,8 2,2 2,6 3,0 3,5 3,9 DÉLKA TĚLESA (L) ± 5 mm mm OBJEDNACÍ KÓD Příslušenství Vidlice unischuko s vypínačem a kontrolkou stříbrná obj. kód: Elektrická topná tělesa 7

10 ELEKTRCKÁ TOPNÁ TĚLESA G 6/4 Výkony: 2-12 kw Použití: akumulační nádrže nebo zásobníky TV Elektrická topná tělesa ETT-A Elektrická odporová poniklovaná tělesa bez termostatické hlavice určená pro ohřev stojaté i proudící otopné vody nebo nemrznoucí směsi v akumulačních nádržích nebo pitné vody v zásobnících TV. Nejsou určena do nádrží nebo zásobníků z nerezavějící oceli. Tělesa jsou vhodná pro ohřev pitné vody v zásobnících TV. Tělesa se instalují ve vodorovné poloze, tak aby byla celá omývána pracovní kapalinou, kabelovou vývodkou dolů. Do sítě se připojují pevným připojením kabelu (není součástí dodávky) do krabicové svorkovnice nebo do rozvaděče. Tělesa nejsou vybavena provozním ani bezpečnostním termostatem. měď poniklovaná G 6/4 M ŠESTHRAN SE ZÁVTEM G 6/4 mosaz - poniklovaná 230V nebo 400/230V 50 Hz KRYTÍ DLE ČSN EN P 54 Elektrické připojení ETT-A 2,0 ETT-A 3,0 JMENOVTÝ VÝKON kw 2,0 3,0 4,5 6,0 7,5 9,0 12,0 JMENOVTÝ PROUD JEDNOU FÁZÍ A 2,9/8,7* 4,3/13,0* 6,5/19,6* 8,7/26,1* 10,8 13,0 17,4 DÉLKA TĚLESA (L) mm DÉLKA NETOPÍCÍHO KONCE (LN) mm OBJEDNACÍ KÓD * zapojení 3x 230 V/zapojení 1x 230 V ETT-A 4,5 ETT-A 6,0 ETT-A 7,5 ETT-A 9,0 ETT-A 12,0 1x230 V 2 až 6 kw vhodné pouze pro tělesa 2 a 3 kw 3x230 V 2 až 6 kw 3x400 V 7,5 až 12 kw 8 Elektrická topná tělesa

11 ELEKTRCKÁ TOPNÁ TĚLESA G 6/4 Výkony: 2-12 kw Použití: kombinované akumulační nádrže DUO Elektrická topná tělesa ETT-C Elektrická odporová neniklovaná tělesa bez termostatické hlavice určená pro ohřev stojaté i proudící otopné vody nebo nemrznoucí směsi v nádržích s vnořeným zásobníkem typu Regulus DUO. Tělesa nejsou určena do zásobníků TV! Nejsou určena do nádrží a zásobníků z nerezavějící oceli. Tělesa se instalují ve vodorovné poloze, tak aby byla celá omývána pracovní kapalinou, kabelovou vývodkou dolů. Do sítě se připojují pevným připojením kabelu (není součástí dodávky) do krabicové svorkovnice nebo do rozvaděče. Tělesa nejsou vybavena provozním ani bezpečnostním termostatem. měď bez povrchové úpravy G 6/4 M ŠESTHRAN SE ZÁVTEM G 6/4 mosaz - poniklovaná 230 V nebo 400/230V 50 Hz KRYTÍ DLE ČSN EN P 54 Tělesa mají prodloužený netopící konec (rozměr LN), který umožňuje použití do nádrží typu Regulus DUO. Elektrické připojení ETT-C 2,0 ETT-C 3,0 JMENOVTÝ VÝKON kw 2,0 3,0 5,0 6,0 7,5 8,2 9,0 12,0 JMENOVTÝ PROUD JEDNOU FÁZÍ A 1,9/5,8* 2,9/8,7* 6,5/19,6* 8,7/26,1* 10,8 11,8 13,0 17,4 DÉLKA TĚLESA (L) mm DÉLKA NETOPÍCÍHO KONCE (LN) mm OBJEDNACÍ KÓD * zapojení 3x 230 V/zapojení 1x 230 V 1/N/PE AC 230V nebo 3/N/PE AC 400/230V: 1x 230 V - 2 až 6 kw 3x 230 V - 2 až 6 kw 3x 400 V - 7,5 až 12 kw ETT-C 5,0 ETT-C 6,0 ETT-C 7,5 ETT-C 8,2 ETT-C 9,0 ETT-C 12,0 Elektrická topná tělesa 9

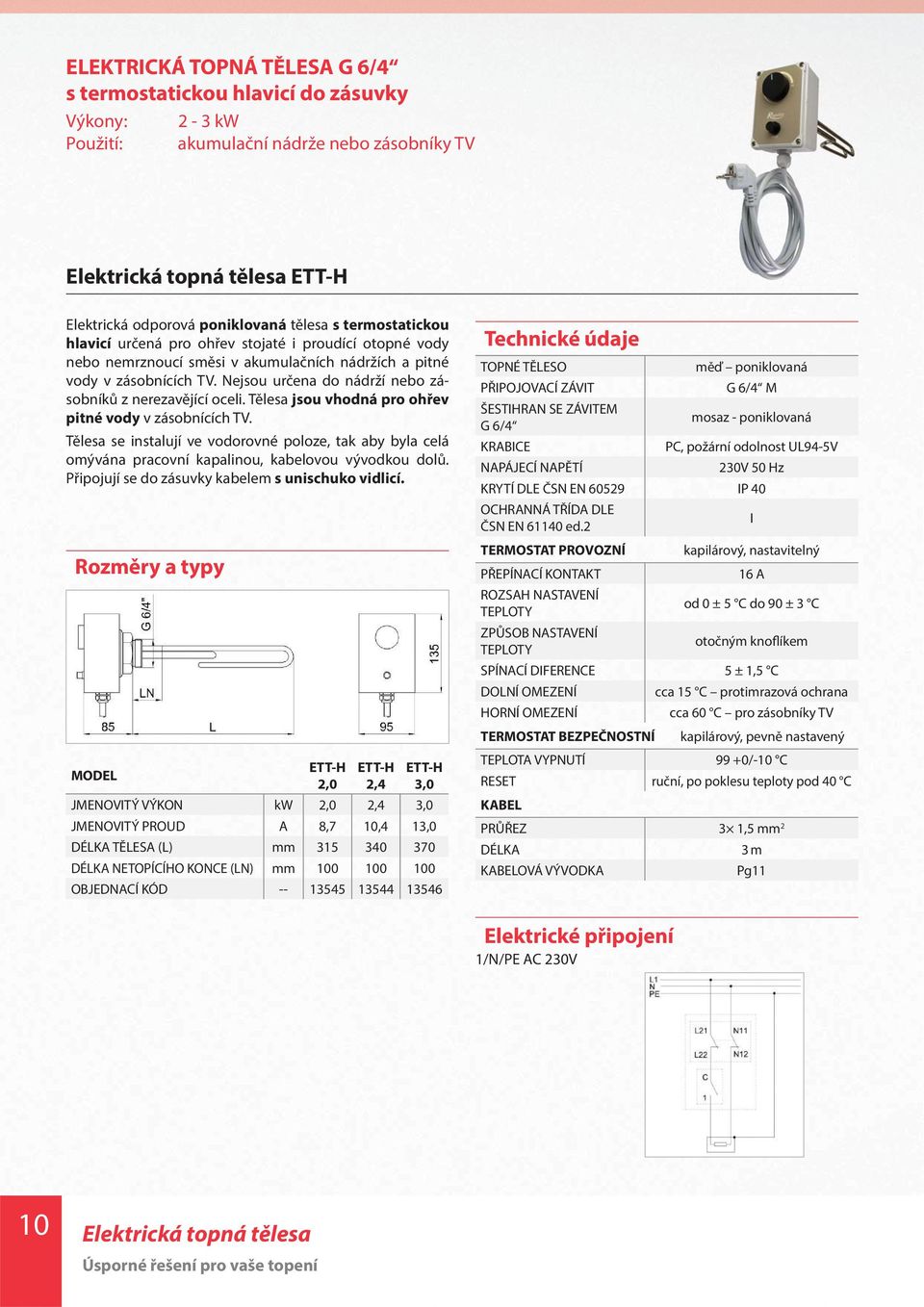

12 ELEKTRCKÁ TOPNÁ TĚLESA G 6/4 s termostatickou hlavicí do zásuvky Výkony: 2-3 kw Použití: akumulační nádrže nebo zásobníky TV Elektrická topná tělesa ETT-H Elektrická odporová poniklovaná tělesa s termostatickou hlavicí určená pro ohřev stojaté i proudící otopné vody nebo nemrznoucí směsi v akumulačních nádržích a pitné vody v zásobnících TV. Nejsou určena do nádrží nebo zásobníků z nerezavějící oceli. Tělesa jsou vhodná pro ohřev pitné vody v zásobnících TV. Tělesa se instalují ve vodorovné poloze, tak aby byla celá omývána pracovní kapalinou, kabelovou vývodkou dolů. Připojují se do zásuvky kabelem s unischuko vidlicí. ETT-H 2,0 ETT-H 2,4 ETT-H 3,0 JMENOVTÝ VÝKON kw 2,0 2,4 3,0 JMENOVTÝ PROUD A 8,7 10,4 13,0 DÉLKA TĚLESA (L) mm DÉLKA NETOPÍCÍHO KONCE (LN) mm OBJEDNACÍ KÓD měď poniklovaná G 6/4 M ŠESTHRAN SE ZÁVTEM G 6/4 mosaz - poniklovaná KRABCE PC, požární odolnost UL94-5V 230V 50 Hz KRYTÍ DLE ČSN EN P 40 TERMOSTAT PROVOZNÍ kapilárový, nastavitelný PŘEPÍNACÍ KONTAKT 16 A ROZSAH NASTAVENÍ od 0 ± 5 C do 90 ± 3 C ZPŮSOB NASTAVENÍ otočným knoflíkem SPÍNACÍ DFERENCE 5 ± 1,5 C DOLNÍ OMEZENÍ cca 15 C protimrazová ochrana HORNÍ OMEZENÍ cca 60 C pro zásobníky TV TERMOSTAT BEZPEČNOSTNÍ kapilárový, pevně nastavený TEPLOTA VYPNUTÍ 99 +0/-10 C RESET ruční, po poklesu teploty pod 40 C KABEL PRŮŘEZ 3 1,5 mm 2 DÉLKA 3 m KABELOVÁ VÝVODKA Pg11 Elektrické připojení 1/N/PE AC 230V 10 Elektrická topná tělesa

13 ELEKTRCKÁ TOPNÁ TĚLESA G 6/4 s termostatickou hlavicí, do zásuvky Výkony: 2-3 kw Použití: kombinované akumulační nádrže DUO Elektrická topná tělesa ETT-J Elektrická odporová neniklovaná tělesa s termostatickou hlavicí určená pro ohřev stojaté i proudící otopné vody nebo nemrznoucí směsi v nádržích s vnořeným zásobníkem typu Regulus DUO. Tělesa nejsou určena do zásobníků TV! Nejsou určena do nádrží a zásobníků z nerezavějící oceli. Tělesa se instalují ve vodorovné poloze, tak aby byla celá omývána pracovní kapalinou, kabelovou vývodkou dolů. Připojují se do zásuvky kabelem s unischuko vidlicí. Tělesa mají prodloužený netopící konec (rozměr LN), který umožňuje použití do nádrží typu Regulus DUO. ETT-J 2,0 ETT-J 3,0 JMENOVTÝ VÝKON kw 2,0 3,0 JMENOVTÝ PROUD A 8,7 13,0 DÉLKA TĚLESA (L) mm DÉLKA NETOPÍCÍHO KONCE (LN) mm OBJEDNACÍ KÓD měď bez povrchové úpravy G 6/4 M ŠESTHRAN SE ZÁVTEM G 6/4 mosaz - poniklovaná KRABCE PC, požární odolnost UL94-5V 230V 50 Hz KRYTÍ DLE ČSN EN P 40 TERMOSTAT PROVOZNÍ kapilárový, nastavitelný PŘEPÍNACÍ KONTAKT 16 A ROZSAH NASTAVENÍ od 0 ± 5 C do 90 ± 3 C ZPŮSOB NASTAVENÍ otočným knoflíkem SPÍNACÍ DFERENCE 5 ± 1,5 C DOLNÍ OMEZENÍ cca 15 C protimrazová ochrana HORNÍ OMEZENÍ cca 60 C TERMOSTAT BEZPEČNOSTNÍ kapilárový, pevně nastavený TEPLOTA VYPNUTÍ 99 +0/-10 C RESET ruční, po poklesu teploty pod 40 C KABEL PRŮŘEZ 3 1,5 mm 2 DÉLKA 3 m KABELOVÁ VÝVODKA Pg11 Elektrické připojení 1/N/PE AC 230V Elektrická topná tělesa 11

14 ELEKTRCKÁ TOPNÁ TĚLESA G 6/4 s termostatickou hlavicí, se stykačem Výkony: 2-3 kw Použití: akumulační nádrže a zásobníky TV Elektrická topná tělesa ETT-D Elektrická odporová poniklovaná tělesa s termostatickou hlavicí se stykačem určená pro ohřev stojaté nebo proudící otopné vody nebo nemrznoucí směsi v akumulačních nádržích nebo pitné vody v zásobnících TV. Tělesa nejsou určena do nádrží a zásobníků z nerezavějící oceli. Tělesa jsou vhodná pro ohřev pitné vody v zásobnících TV Tělesa se instalují ve vodorovné poloze, tak aby byla celá omývána pracovní kapalinou, kabelovou vývodkou dolů. Do sítě se připojují pevným připojením 5žilového kabelu do krabicové svorkovnice nebo do rozvaděče. Topné těleso má vstup pro ovládání signálem HDO a vstup pro ovládání z nadřazené regulace. měď poniklovaná G 6/4 M ŠESTHRAN SE ZÁVTEM G 6/4 mosaz - poniklovaná KRABCE hliníková slitina 230V 50 Hz KRYTÍ DLE ČSN EN P 54 TERMOSTAT PROVOZNÍ kapilárový, nastavitelný PŘEPÍNACÍ KONTAKT 16 A ROZSAH NASTAVENÍ od 0 ± 5 C do 90 ± 3 C ZPŮSOB NASTAVENÍ otočným knoflíkem SPÍNACÍ DFERENCE 5 ± 1,5 C DOLNÍ OMEZENÍ cca 15 C protimrazová ochrana HORNÍ OMEZENÍ cca 60 C pro zásobníky TV TERMOSTAT BEZPEČNOSTNÍ kapilárový, pevně nastavený TEPLOTA VYPNUTÍ 99 +0/-6 C RESET ruční, po poklesu teploty pod 50 C STYKAČ NAPĚTÍ CÍVKY KMTOČET AC3: 9 A / 4 kw / 400 V, 1Z AC V 50 Hz ETT-D 2,0 ETT-D 3,0 JMENOVTÝ VÝKON kw 2,0 3,0 JMENOVTÝ PROUD A 8,7 13,0 DÉLKA TĚLESA (L) mm DÉLKA NETOPÍCÍHO KONCE (LN) mm OBJEDNACÍ KÓD Elektrická topná tělesa

15 Elektrické připojení 1/N/PE AC 230V KABEL PRŮŘEZ 5 1,5 mm 2 DÉLKA 2 m KABELOVÁ VÝVODKA Pg11 Příklady zapojení: ON - Těleso topí! - Vypnutý havarijní termostat. HDO - Nízký tarif HDO - Topné těleso je v pořádku, připojeno k el. síti a připraveno k použití. Elektrická topná tělesa 13

16 ELEKTRCKÁ TOPNÁ TĚLESA G 6/4 s termostatickou hlavicí, se stykačem Výkony: 2-3 kw Použití: nerezové akumulační nádrže a zásobníky TV Elektrická topná tělesa ETT-E Elektrická odporová nerezová tělesa s termostatickou hlavicí se stykačem určená pro ohřev stojaté i proudící otopné vody nebo nemrznoucí směsi v akumulačních nádržích nebo ohřev pitné vody v zásobnících TV. Tělesa jsou vhodná do nádrží a zásobníků z nerezavějící oceli. Tělesa se instalují ve vodorovné poloze, tak aby byla celá omývána pracovní kapalinou, kabelovou vývodkou dolů. Do sítě se připojují pevným připojením 5žilového kabelu do krabicové svorkovnice nebo do rozvaděče. Topné těleso má vstup pro ovládání signálem HDO a vstup pro ovládání z nadřazené regulace. nerezavějící ocel G 6/4 M ŠESTHRAN SE ZÁVTEM G 6/4 mosaz - poniklovaná KRABCE hliníková slitina 230V 50 Hz KRYTÍ DLE ČSN EN P 54 TERMOSTAT PROVOZNÍ kapilárový, nastavitelný PŘEPÍNACÍ KONTAKT 16 A ROZSAH NASTAVENÍ od 0 ± 5 C do 90 ± 3 C ZPŮSOB NASTAVENÍ otočným knoflíkem SPÍNACÍ DFERENCE 5 ± 1,5 C DOLNÍ OMEZENÍ cca 15 C protimrazová ochrana HORNÍ OMEZENÍ cca 60 C pro zásobníky TV TERMOSTAT BEZPEČNOSTNÍ kapilárový, pevně nastavený TEPLOTA VYPNUTÍ 99 +0/-6 C RESET ruční, po poklesu teploty pod 50 C STYKAČ NAPĚTÍ CÍVKY KMTOČET AC3: 9 A / 4 kw / 400 V, 1Z AC V 50 Hz ETT-E 2,0 ETT-E 3,0 JMENOVTÝ VÝKON kw 2,0 3,0 JMENOVTÝ PROUD A 8,7 13,0 DÉLKA TĚLESA (L) mm DÉLKA NETOPÍCÍHO KONCE (LN) mm OBJEDNACÍ KÓD Elektrická topná tělesa

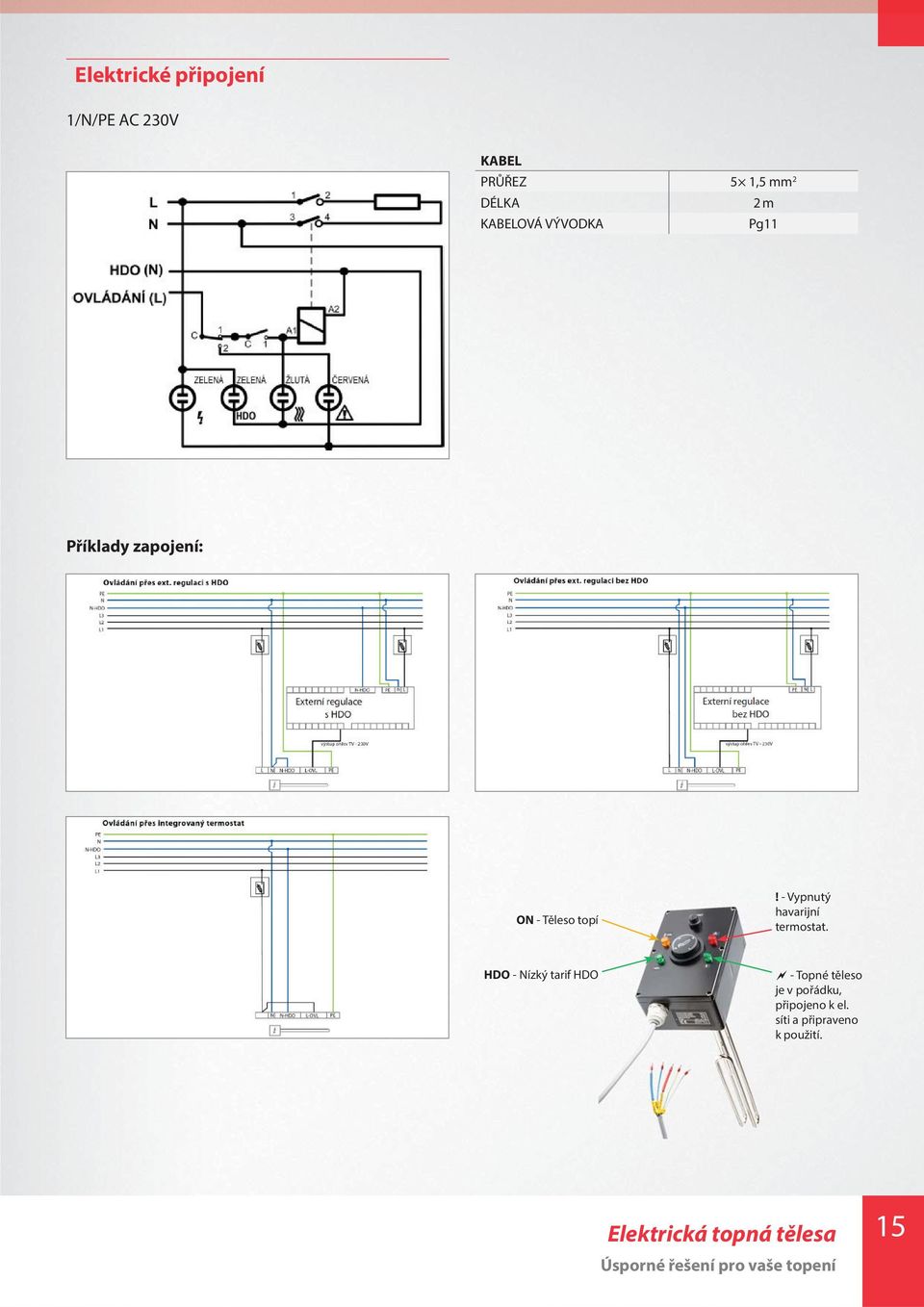

17 Elektrické připojení 1/N/PE AC 230V KABEL PRŮŘEZ 5 1,5 mm 2 DÉLKA 2 m KABELOVÁ VÝVODKA Pg11 Příklady zapojení: ON - Těleso topí! - Vypnutý havarijní termostat. HDO - Nízký tarif HDO - Topné těleso je v pořádku, připojeno k el. síti a připraveno k použití. Elektrická topná tělesa 15

18 ELEKTRCKÁ TOPNÁ TĚLESA G 6/4 s termostatickou hlavicí, se stykačem Výkony: 4,5 kw Použití: akumulační nádrže a zásobníky TV (ohřev z PVE) Elektrická topná tělesa ETT-F Elektrická odporová poniklovaná tělesa s termostatickou hlavicí se stykačem určená pro ohřev stojaté i proudící otopné vody nebo nemrznoucí směsi v akumulačních nádržích nebo ohřev pitné vody v zásobnících TV. Topné těleso pro využití elektrické energie z fotovoltaické elektrárny. Tělesa se instalují ve vodorovné poloze, tak aby byla celá omývána pracovní kapalinou, kabelovou vývodkou dolů. Do sítě se připojují pevným připojením 7žilového kabelu do krabicové svorkovnice nebo do rozvaděče. Topné těleso má vstup pro ovládání signálem HDO a vstup pro ovládání z nadřazené regulace. měď poniklovaná G 6/4 M ŠESTHRAN SE ZÁVTEM G 6/4 mosaz - poniklovaná KRABCE hliníková slitina 230V 50 Hz KRYTÍ DLE ČSN EN P 54 TERMOSTAT PROVOZNÍ kapilárový, nastavitelný PŘEPÍNACÍ KONTAKT 16 A ROZSAH NASTAVENÍ od 0 ± 5 C do 90 ± 3 C ZPŮSOB NASTAVENÍ otočným knoflíkem SPÍNACÍ DFERENCE 5 ± 1,5 C DOLNÍ OMEZENÍ cca 15 C protimrazová ochrana HORNÍ OMEZENÍ cca 60 C pro zásobníky TV TERMOSTAT BEZPEČNOSTNÍ kapilárový, pevně nastavený TEPLOTA VYPNUTÍ 99 +0/-6 C RESET ruční, po poklesu teploty pod 50 C STYKAČ NAPĚTÍ CÍVKY KMTOČET AC3: 9 A / 4 kw / 400 V, 1Z AC V 50 Hz ETT-F 4,5 JMENOVTÝ VÝKON kw 4,5 JMENOVTÝ PROUD A 6,5 DÉLKA TĚLESA (L) mm 383 DÉLKA NETOPÍCÍHO KONCE (LN) mm 100 OBJEDNACÍ KÓD Elektrická topná tělesa

19 Elektrické připojení 1/N/PE AC 230V Plynulá modulace výkonu 0 4,5 kw pomocí wattrouteru. KABEL PRŮŘEZ 7 2,5 mm 2 DÉLKA 2 m KABELOVÁ VÝVODKA Pg11 Příklad zapojení: ON - Těleso topí! - Vypnutý havarijní termostat. HDO - Nízký tarif HDO - Topné těleso je v pořádku, připojeno k el. síti a připraveno k použití. Elektrická topná tělesa 17

20 ELEKTRCKÁ TOPNÁ TĚLESA G 6/4 s termostatickou hlavicí, se stykačem Výkony: 2-9 kw Použití: akumulační nádrže a zásobníky TV Elektrická topná tělesa ETT-G Elektrická odporová poniklovaná tělesa s termostatickou hlavicí se stykačem určená pro ohřev stojaté i proudící otopné vody nebo nemrznoucí směsi v akumulačních nádržích nebo ohřev pitné vody v zásobnících TV. Tělesa nejsou určena do nádrží a zásobníků z nerezavějící oceli. Tělesa jsou vhodná pro ohřev pitné vody v zásobnících TV. Tělesa se instalují ve vodorovné poloze, tak aby byla celá omývána pracovní kapalinou, kabelovou vývodkou dolů. Do sítě se připojují pevným připojením 7žilového kabelu do krabicové svorkovnice nebo do rozvaděče. Topné těleso má vstup pro ovládání signálem HDO a vstup pro ovládání z nadřazené regulace. měď poniklovaná G 6/4 M ŠESTHRAN SE ZÁVTEM mosaz - poniklovaná G 6/4 400/230V 50 Hz KRYTÍ DLE ČSN EN P 54 TERMOSTAT PROVOZNÍ kapilárový, nastavitelný PŘEPÍNACÍ KONTAKT 16 A ROZSAH NASTAVENÍ od 0 ± 5 C do 90 ± 3 C ZPŮSOB NASTAVENÍ otočným knoflíkem SPÍNACÍ DFERENCE 5 ± 1,5 C DOLNÍ OMEZENÍ cca 15 C protimrazová ochrana HORNÍ OMEZENÍ cca 60 C pro zásobníky TV TERMOSTAT BEZPEČNOSTNÍ kapilárový, pevně nastavený TEPLOTA VYPNUTÍ 99 +0/-6 C RESET ruční, po poklesu teploty pod 50 C STYKAČ NAPĚTÍ CÍVKY KMTOČET AC3 : 9 A / 4 kw / 400 V, 1Z AC V 50 Hz ETT-G 2,0 ETT-G 3,0 JMENOVTÝ VÝKON kw 2,0 3,0 4,5 6,0 7,5 9,0 JMENOVTÝ PROUD A 2,9 4,3 6,5 8,7 10,8 13,0 DÉLKA TĚLESA (L) mm DÉLKA NETOPÍCÍHO KONCE (LN) mm OBJEDNACÍ KÓD ETT-G 4,5 ETT-G 6,0 ETT-G 7,5 ETT-G 9,0 18 Elektrická topná tělesa

21 Elektrické připojení 3/N/PE AC 400/230V KABEL PRŮŘEZ 7 1,5 mm 2 DÉLKA 2 m KABELOVÁ VÝVODKA Pg kw 7,5-9 kw Příklady zapojení: ON - Těleso topí! - Vypnutý havarijní termostat. HDO - Nízký tarif HDO - Topné těleso je v pořádku, připojeno k el. síti a připraveno k použití. Elektrická topná tělesa 19

22 ELEKTRCKÁ TOPNÁ TĚLESA M 48 2 Výkony: 2-7,5 kw Použití: elektrokotle Elektrická topná tělesa ETT-B Elektrická odporová neniklovaná tělesa bez termostatické hlavice určená pro ohřev proudící otopné vody nebo nemrznoucí směsi v elektrokotlích. Tělesa nejsou určena k ohřevu kapaliny v nádržích z nerezavějící oceli. Tělesa se instalují ve vodorovné poloze, tak aby byla celá omývána pracovní kapalinou, kabelovou vývodkou dolů. Do sítě se připojují pevným připojením kabelu (není součástí dodávky) do krabicové svorkovnice nebo do rozvaděče. Tělesa nejsou vybavena provozním ani bezpečnostním termostatem. měď bez povrchové úpravy M 48 2 vnější ŠESTHRAN SE ZÁVTEM G 6/4 mosaz - poniklovaná 230 V nebo 400/230V 50 Hz KRYTÍ DLE ČSN EN P 54 M 48 2 Elektrické připojení ETT-B 2,0 JMENOVTÝ VÝKON kw 2,0 3,0 4,5 6,0 7,5 JMENOVTÝ PROUD JEDNOU FÁZÍ A 2,9/8,7* 4,3/13,0* 6,5/19,6* 8,7/26,1* 10,8 DÉLKA TĚLESA (L) mm DÉLKA NETOPÍCÍHO KONCE (LN) mm OBJEDNACÍ KÓD * zapojení 3x 230 V/zapojení 1x 230 V 1/N/PE AC 230V nebo 3/N/PE AC 400/230V: 230 V 2 a 3 kw V 2 až 6 kw V 7,5 kw ETT-B 3,0 ETT-B 4,5 ETT-B 6,0 ETT-B 7,5 20 Elektrická topná tělesa

23 Možnosti instalací elektrických topných těles do zásobníků a akumulačních nádrží Regulus Typ zásobníku/ nádrže Počet návarků G 6/4" pro vložení ETT Max. výkon topného tělesa bez termostatu Max. výkon topného tělesa 230V s termostatem Max. výkon topného tělesa 3 230/400V s termostatem RxBC-200 2* 6 kw 3 kw 6 kw RxBC-300 2* 6 kw 3 kw 6 kw RxBC-400 2* 7,5 kw 3 kw 7,5 kw RxBC-500 2* 9 kw 3 kw 9 kw RxBC-750 2* 12 kw 3 kw 9 kw RxBC * 12 kw 3 kw 9 kw RxBC * 12 kw 3 kw 9 kw RxBC * 12 kw 3 kw 9 kw RxBC * 12 kw 3 kw 9 kw RxBC * 12 kw 3 kw 9 kw RBC-200HP 2* 6 kw 3 kw 6 kw RBC-300HP 2* 6 kw 3 kw 6 kw RBC-400HP 2* 7,5 kw 3 kw 7,5 kw RBC-500HP 2* 9 kw 3 kw 9 kw RBC-750HP 2* 12 kw 3 kw 9 kw RBC-1000HP 2* 12 kw 3 kw 9 kw RBC-1500HP 2* 12 kw 3 kw 9 kw RxDC kw 3 kw 6 kw RxDC kw 3 kw 6 kw R2DC kw 3 kw 6 kw RxDC-300 2* 6 kw 3 kw 6 kw RGC-120 H 1 3 kw 2,4 kw 3 kw NxBC kw -- NxBC kw -- DUO 390/130 3*** 5 kw 3 kw -- DUO 600/200 3*** 6 kw 3 kw -- DUO 750/200 3*** 7,5 kw 3 kw -- DUO 1000/200 3*** 8,2 kw 3 kw -- DUO 1700/200 3*** 12 kw 3 kw -- HSK kw 3 kw 9 kw HSK kw 3 kw 9 kw HSK kw 3 kw 9 kw HSK kw 3 kw 9 kw HSK kw 3 kw 9 kw VEGA ,5 kw 3 kw 7,5 kw VEGA kw 3 kw 9 kw LYRA kw 3 kw 9 kw PSxx 200 N 8** 6 kw 3 kw 6 kw PSxx 300 N 8** 7,5 kw 3 kw 7,5 kw PS 500 E 4** 9 kw 3 kw 9 kw PSxx 500 N 8** 9 kw 3 kw 9 kw PSxx 650 N 8** 9 kw 3 kw 9 kw PS 750 E 4** 12 kw 3 kw 9 kw PSxx 800 N 8** 12 kw 3 kw 9 kw PSxx 900 N 8** 12 kw 3 kw 9 kw PSxx 1000 N 8** 12 kw 3 kw 9 kw PS 1100 E 4** 12 kw 3 kw 9 kw PSxx 1100 N 8** 12 kw 3 kw 9 kw PSxx 1500 N 8** 12 kw 3 kw 9 kw PSxx 2000 N 8** 12 kw 3 kw 9 kw PSxx 3000 N 8** 12 kw 3 kw 9 kw PSxx 4000 N 8** 12 kw 3 kw 9 kw PSxx 5000 N 8** 12 kw 3 kw 9 kw * - druhý návarek je jako příslušenství (příruba) ** - počet všech návarků G 6/4 pro připojení tepelných zdrojů *** - typ P má navíc 4. návarek pro fotovoltaické těleso Elektrická topná tělesa 21

24 v1.2-03/2015 Regulus spol. s r.o. Do Koutů 1897/3, Praha 4 Tel.: , Fax: obchod@regulus.cz Web:
