1 ZATÍŽENÍ SNĚHEM ČSN EN (Eurokód 1): Zatížení konstrukcí. Praa : ČNI, OBECNĚ: se považuje za proměnné pevné zatížení a uvažují se trvalé a dočasné návrové situace. Zpravidla se posuzují 2 zatěžovací stavy: o zatížení nenavátým sněem (rozložení sněu je ovlivněno pouze tvarem střecy) o zatížení navátým sněem (sní přesunut z jednoo místa na jiné, např. působením větru) 1 na zemi 1.1 Carakteristické odnoty carakteristické odnoty zatížení sněem na zemi s k jsou stanoveny jako 2% kvantil ročníc maxim tíy sněu doba návratu 50 let na území ČR se rozlišuje celkem osm oblastí, I až VIII, které jsou uvedeny v Mapě sněovýc oblastí ČR TAB. 1 Sněové oblasti Oblast I II III IV V VI VII VIII s k [kn. m -2 ] 0,7 1,0 1,5 2,0 2,5 3,0 4,0 > 4,0-1 -

2 1.2 Další reprezentativní odnoty Kombinační odnota ψ 0 s Častá odnota ψ 1 s Kvazistálá odnota ψ 2 s TAB. 2 Doporučené odnoty součinitelů ψ 0, ψ 1, ψ 2 Oblast ψ 0 ψ 1 ψ 2 Staveniště v nadmořské výšce H > 1000 m 0,7 0,5 0,2 Staveniště v nadmořské výšce H < 1000 m 0,5 0,2 0,0 1.3 Dílčí součinitelé zatížení stejné jako pro proměnné zatížení 2 na střecác Sní může být na střeše uložen v různýc tvarec, faktory ovlivňující různá uložení jsou: Tvar střecy Tepelné vlastnosti střecy c) Drsnost povrcu střecy d) Množství tepla vznikajícío pod střecou e) Vzdálenost od okolníc staveb f) Okolní terén g) Místní klimatické poměry (větrnost, teplotní změny a pravděpodobnost vzniku srážek) Pro trvalou a dočasnou návrovou situaci se zatížení sněem na střecác určí podle vztau s = µ. i C. e C. t s k kde µ i tvarový součinitel zatížení sněem C e součinitel expozice C t tepelný součinitel s k carakteristická odnota zatížení sněem na zemi předpokládá se, že zatížení působí svisle a je vztaženo k půdorysné ploše střecy tvarový součinitel µ i je závislý na tvaru střecy a jeo odnota je pro celou řadu typickýc případů uvedena v normě ČSN EN při volbě součinitele C e se má uvážit budoucí výstavba v okolí staveniště. Hodnota se určí z tabulky podle typu krajiny Typ krajiny TAB. 3 Typ krajiny C e otevřená 0,8 normální 1,0 cráněná 1,2-2 -

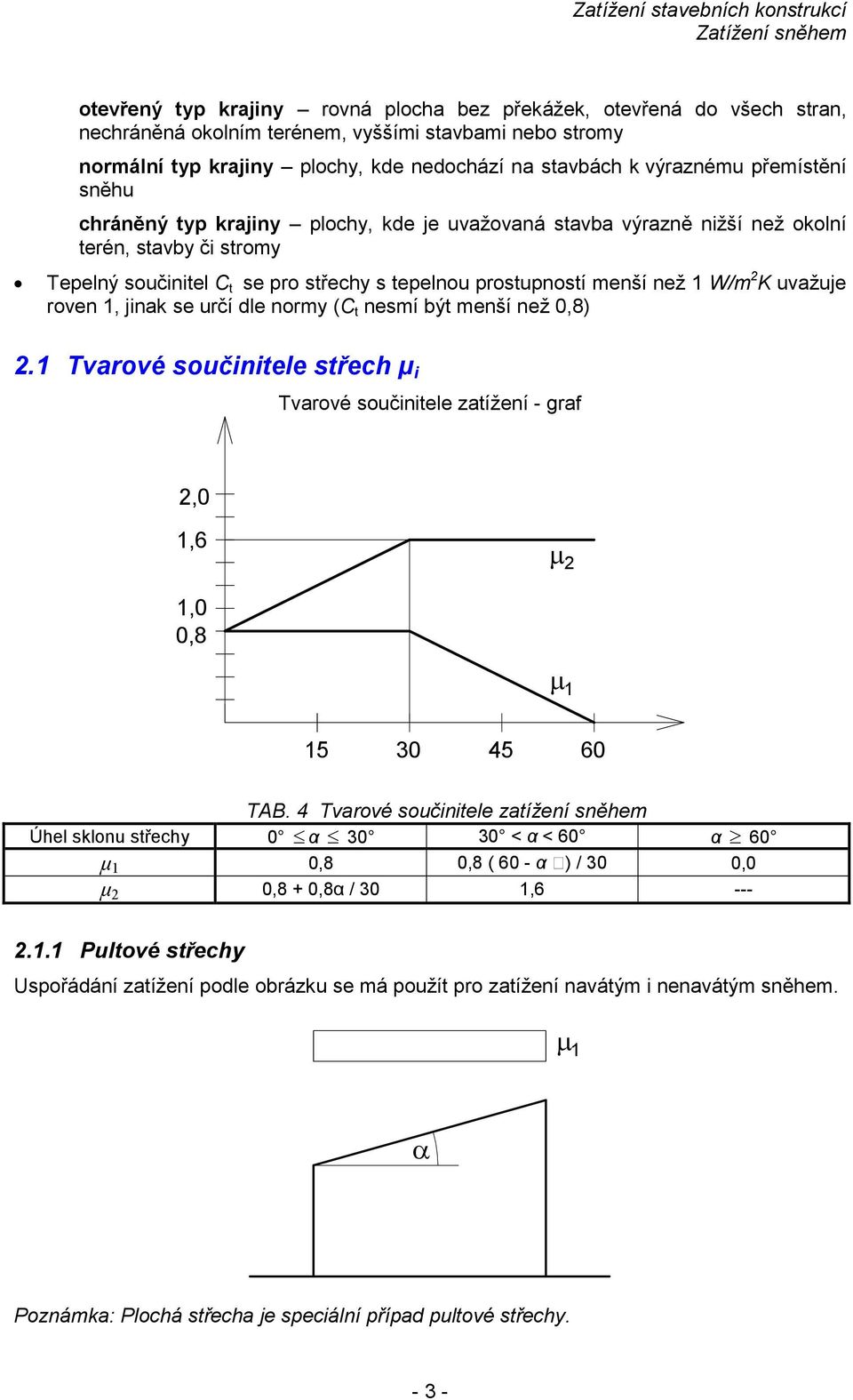

3 otevřený typ krajiny rovná ploca bez překážek, otevřená do všec stran, necráněná okolním terénem, vyššími stavbami nebo stromy normální typ krajiny plocy, kde nedocází na stavbác k výraznému přemístění sněu cráněný typ krajiny plocy, kde je uvažovaná stavba výrazně nižší než okolní terén, stavby či stromy Tepelný součinitel C t se pro střecy s tepelnou prostupností menší než 1 W/m 2 K uvažuje roven 1, jinak se určí dle normy (C t nesmí být menší než 0,8) 2.1 Tvarové součinitele střec µ i Tvarové součinitele zatížení - graf 2,0 1,6 µ 2 1,0 0, TAB. 4 Tvarové součinitele zatížení sněem Úeklonu střecy < < ,8 0,8 ( 60 - ) / 30 0,0 µ 2 0,8 + 0,8 / 30 1, Pultové střecy Uspořádání zatížení podle obrázku se má použít pro zatížení navátým i nenavátým sněem. Poznámka: Plocá střeca je speciální případ pultové střecy

4 2.1.2 Sedlové střecy Zatížení stavebníc konstrukcí Hodnoty z tabulky nebo grafu platí pouze tedy, pokud není zabráněno sklouzávání sněu ze střecy. Jestliže jsou na střeše sněžníky nebo jiné překážky nebo je okraj střecy ukončen atikou, pak odnota tvarovéo součinitele nemá klesnout pod 0,8. Uspořádání zatížení je uvedeno na obrázku, případ znázorňuje uspořádání zatížení nenavátým sněem, případy a c) znázorňují uspořádání zatížení navátým sněem. ( 1 ) ( 2) 0,5 ( 1 ) ( 2) c) ( 1 ) 0,5 ( 2) Střecy vícelodníc budov Uspořádání zatížení střec vícelodníc budov se určuje podle obrázku, případ ukazuje zatížení nenavátým sněem, případ navátým sněem. Podle národní příloy se u střec, které z jedné nebo obou stran úžlabí mají sklon větší než 60, uvažuje součinitel µ 2 = 1,6. ( 1 ) ( 2) ( 1 ) ( 2) ( 1 ) µ 2 () = ( )/2 ( 2)

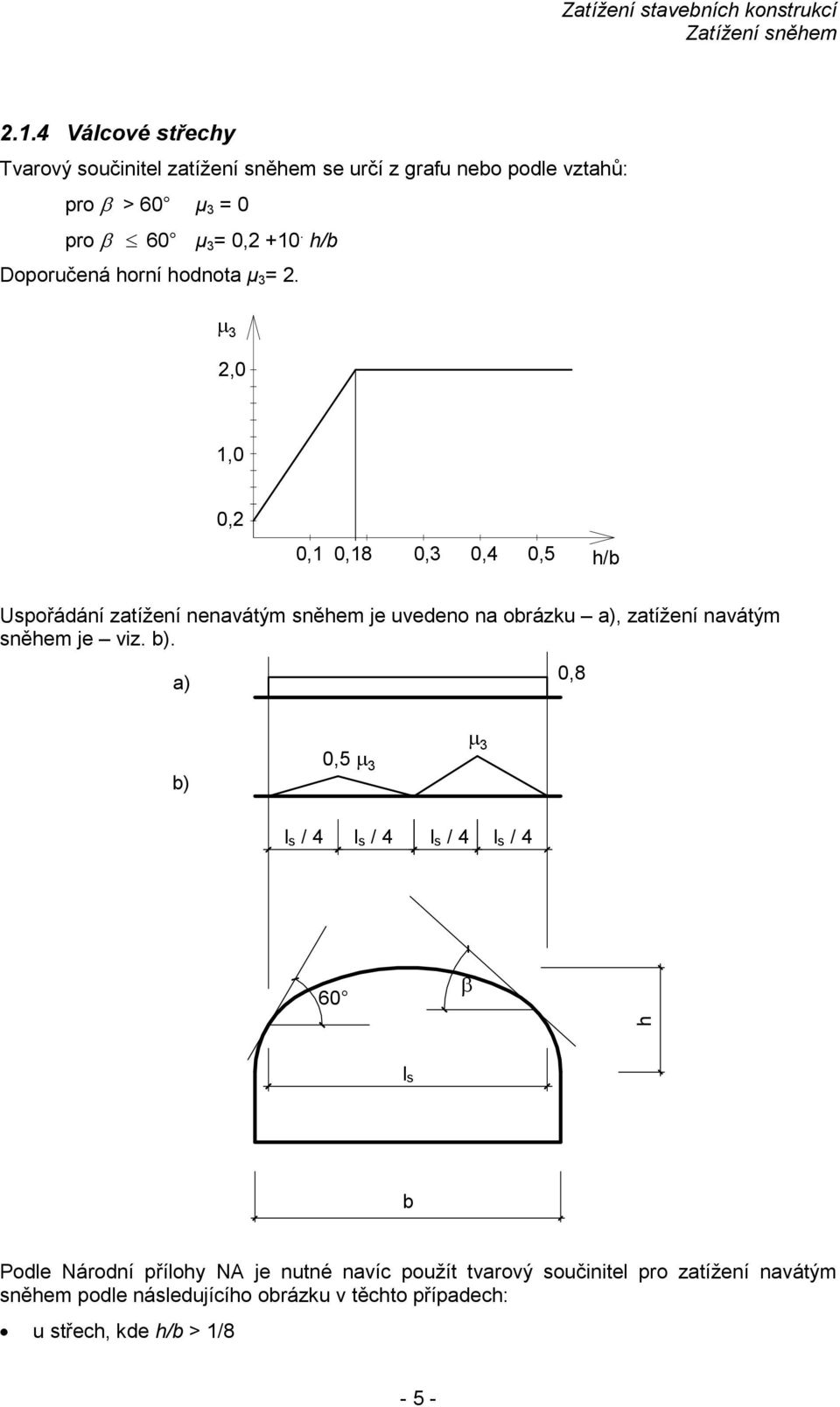

5 2.1.4 Válcové střecy Tvarový součinitel zatížení sněem se určí z grafu nebo podle vztaů: pro β > 60 µ 3 = 0 pro β 60 µ 3 = 0, /b Doporučená orní odnota µ 3 = 2. µ 3 2,0 1,0 0,2 0,1 0,18 0,3 0,4 0,5 /b Uspořádání zatížení nenavátým sněem je uvedeno na obrázku, zatížení navátým sněem je viz.. 0,8 0,5 µ 3 µ 3 / 4 / 4 / 4 / 4 60 β b Podle Národní příloy NA je nutné navíc použít tvarový součinitel pro zatížení navátým sněem podle následujícío obrázku v těcto případec: u střec, kde /b > 1/8-5 -

6 při použití sněžníků ve sněovýc oblastec IV až VIII µ 3 0,5 µ 3 60 β b /b 1/8 1/6 1/5 µ 3 1,45 1,8 2,0 Pozn.:Hodnoty tvarovéo součinitele se určí z tabulky, mezilelé odnoty se stanoví interpolací Střecy sousedící a přiléající k vyšším stavbám Tvarové součinitele se určí podle následujícíc obrázků a vzorců. Uspořádání zatížení nenavátým sněem je uvedeno v případě, zatížení navátým sněem v. 1) Uspořádání zatížení pro b 2 2) Uspořádání zatížení pro b 2 < µ s µ s µ 2 µ w µ 2 µ w b 1 b 2 b 1 b 2 < - 6 -

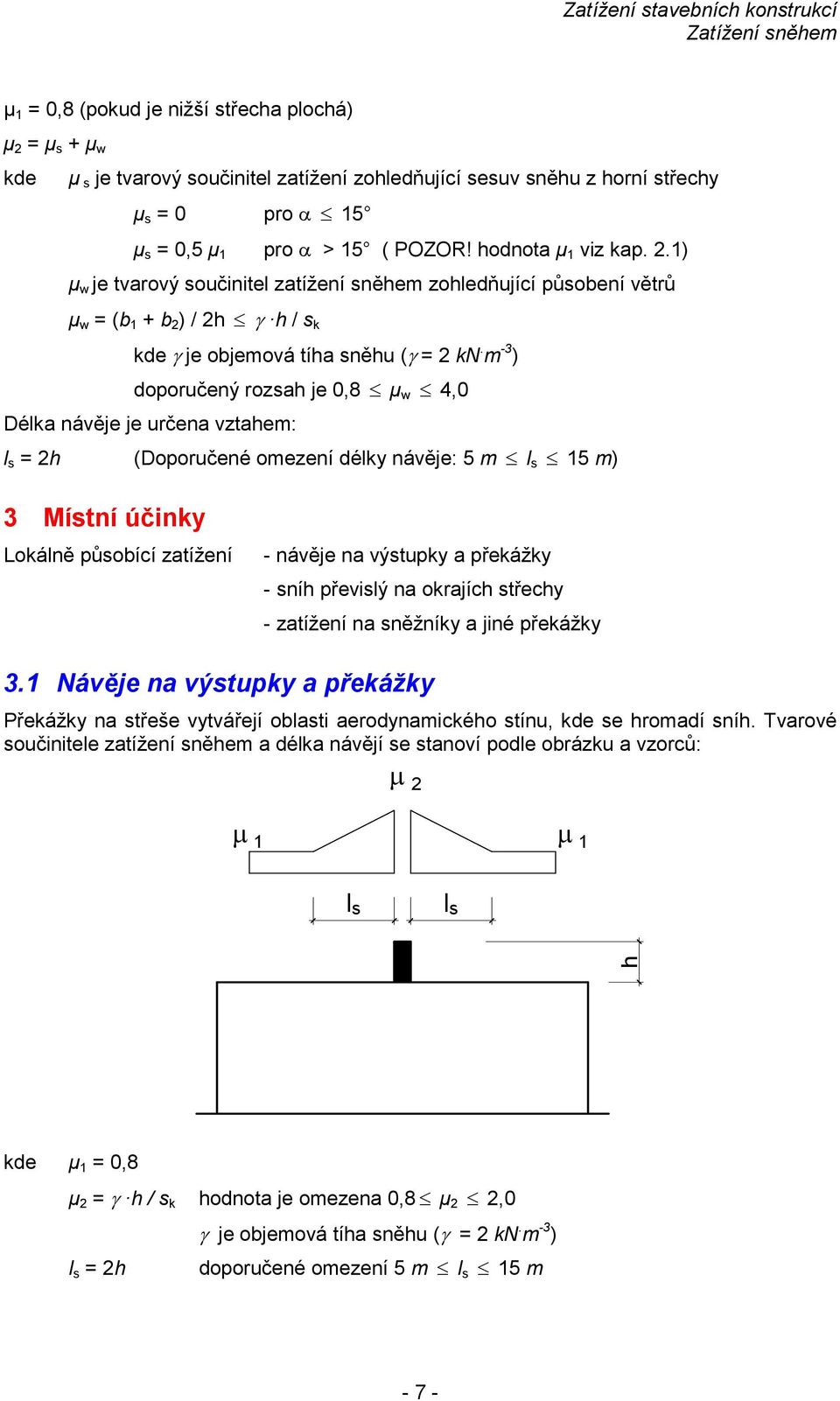

7 = 0,8 (pokud je nižší střeca plocá) µ 2 = µ s + µ w kde µ s je tvarový součinitel zatížení zoledňující sesuv sněu z orní střecy µ s = 0 pro 15 µ s = 0,5 pro > 15 ( POZOR! odnota viz kap. 2.1) µ w je tvarový součinitel zatížení sněem zoledňující působení větrů µ w = (b 1 + b 2 ) / 2 γ / s k kde γ je objemová tía sněu (γ = 2 kn. m -3 ) doporučený rozsa je 0,8 µ w 4,0 Délka návěje je určena vztaem: = 2 (Doporučené omezení délky návěje: 5 m 15 m) 3 Místní účinky Lokálně působící zatížení - návěje na výstupky a překážky - sní převislý na okrajíc střecy - zatížení na sněžníky a jiné překážky 3.1 Návěje na výstupky a překážky Překážky na střeše vytvářejí oblasti aerodynamickéo stínu, kde se romadí sní. Tvarové součinitele zatížení sněem a délka návějí se stanoví podle obrázku a vzorců: µ 2 kde = 0,8 µ 2 = γ / s k odnota je omezena 0,8 µ 2 2,0 γ je objemová tía sněu (γ = 2 kn. m -3 ) = 2 doporučené omezení 5 m 15 m - 7 -

8 3.2 Sní převislý přes okraj střecy Sní převislý přes okraj se má uvážit pro sněové oblasti III až VIII. Zatížení stavebníc konstrukcí Okraje střecy vyložené za obvodové zdi jsou zatíženy vrstvou sněu i převislým zatížením. Zatížení od převisléo sněu se vypočítá takto: S e = k. s 2 / γ kde S e je zatížení převislým sněem na 1 m délky okraje střecy s je nejméně příznivý případ zatížení nenavátým sněem uvažované střecy (s = µ. i C. e C. t s k, viz kapitola 2) γ objemová tía sněu γ = 3 kn/m 3 k je součinitel, který zoledňuje nepravidelnost tvaru sněu k = 3 / d s omezením k d γ d s e 3.3 Zatížení na sněžníky a jiné překážky Sní může sklouzávat po šikmé střeše a tak zatěžovat sněžníky či jiné překážky ve své dráze, součinitel tření mezi sněem a střecou se uvažuje nulový. b F s F s s. b. 1 m - 8 -

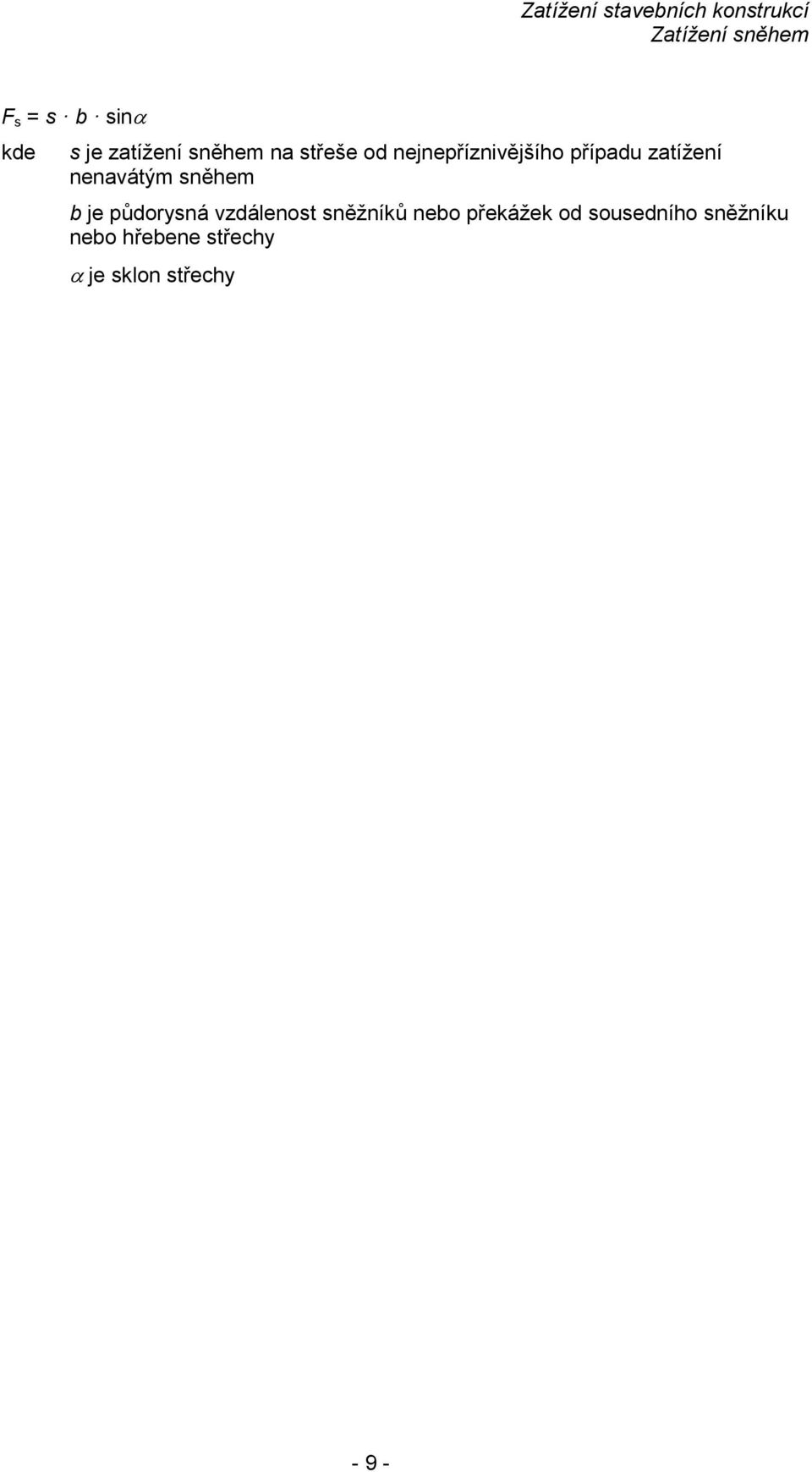

9 F s = s b sin kde s je zatížení sněem na střeše od nejnepříznivějšío případu zatížení nenavátým sněem b je půdorysná vzdálenost sněžníků nebo překážek od sousednío sněžníku nebo řebene střecy je sklon střecy - 9 -
