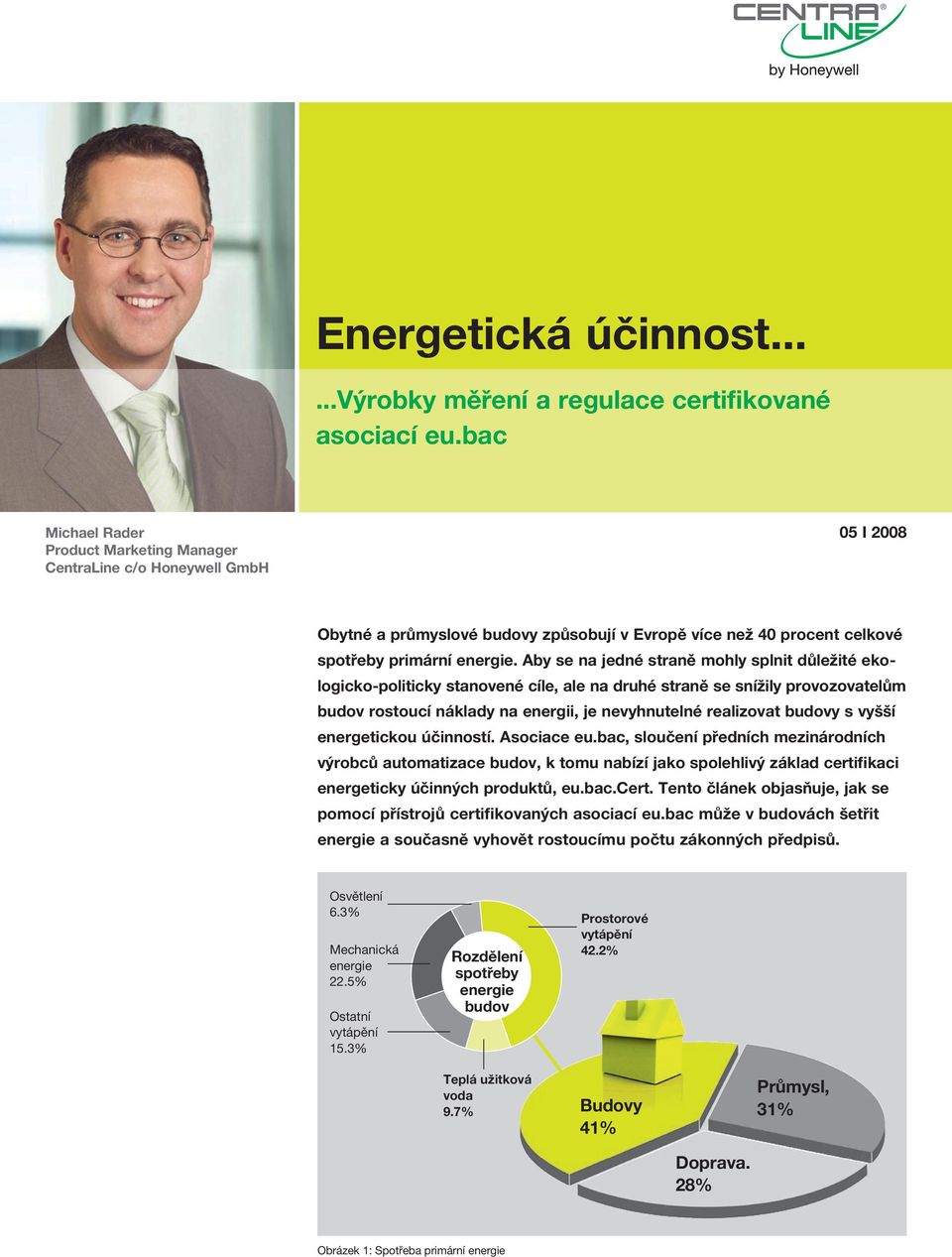

1 Energetická účinnost......výrobky měření a regulace certifikované asociací eu.bac Michael Rader Product Marketing Manager CentraLine c/o Honeywell GmbH 05 I 2008 Obytné a průmyslové budovy způsobují v Evropě více než 40 procent celkové spotřeby primární energie. Aby se na jedné straně mohly splnit důležité ekologicko-politicky stanovené cíle, ale na druhé straně se snížily provozovatelům budov rostoucí náklady na energii, je nevyhnutelné realizovat budovy s vyšší energetickou účinností. Asociace eu.bac, sloučení předních mezinárodních výrobců automatizace budov, k tomu nabízí jako spolehlivý základ certifikaci energeticky účinných produktů, eu.bac.cert. Tento článek objasňuje, jak se pomocí přístrojů certifikovaných asociací eu.bac může v budovách šetřit energie a současně vyhovět rostoucímu počtu zákonných předpisů. Osvětlení 6.3% Mechanická energie 22.5% Ostatní vytápění 15.3% Rozdělení spotřeby energie budov Prostorové vytápění 42.2% Teplá užitková voda 9.7% Budovy 41% Průmysl, 31% Doprava. 28% Obrázek 1: Spotřeba primární energie

2 Evropská směrnice o celkové energetické účinnosti budov (EPBD) a národní realizace této směrnice popisují opatření, která se v rámci závazků Kjótského protokolu musí učinit pro zlepšení energetické účinnosti budov. Tyto směrnice vyžadují doklad o energetické účinnosti prostřednictvím testů a certifikací. Důležitou roli při tom hrají produkty a systémy k automatizaci domů a budov. Tvoří tak říkajíc mozek, vytvářející v obytných a průmyslových budovách nejenom stálé komfortní podmínky, nýbrž regulují přívod energie tak, že lze těchto podmínek dosáhnout nejefektivnějším způsobem. Aby se standardizace, průběhy testování a certifikace prováděly pokud možno transparentně a vhodným způsobem, byl pro oblast automatizace domů a budov nutný celoevropský systém k zajištění kvality. Jako reakce na požadavky EPDB a poptávce ze strany zákazníků po budovách s vyšší energetickou účinností, založili přední mezinárodní výrobci automatizace budov European Building Automation and Controls Association zkráceně asociace eu.bac. Asociace eu.bac nedávno prezentovala pro produkty automatizace budov svůj evropský certifikační program eu.baccert. Asociace přitom vychází z toho, že samotnou spotřebu primární energie budov lze optimalizovanou technikou budov snížit až o 25%. S certifikací zde asociace přikládá a poskytuje trhu doklad, že energetická účinnost certifikovaných produktů byla potvrzena nezávislými zkušebními instituty a je zaručena za hranicemi jednotlivých zemí. První verze certifikačního programu se zabývá regulátory teploty místnosti, které regulují velký podíl spotřeby energie v budovách. Program při tom pokrývá regulátory teploty místnosti s následujícím použitím: radiátorová vytápění, ventilátorové konvektory s vytápěním/chlazením, chladicí stropy, elektrická vytápění. Jaký poměr má certifikace asociace eu.bac k evropskému standardu a jak je zaručená konformita? Evropská unie pověřila Evropský výbor pro normalizaci CEN formulací norem týkajících se EPBD, aby standardizovaly kalkulační metody ke zlepšení úspor energie. Potom Evropský výbor pro normalizaci CEN připravil řadu norem, jako normu EN 15232, která definuje důsledky systémů automatizace budov a regulačních soustav na energetickou účinnost, nebo normu EN 15500, která zahrnuje standardy produktů s kritérií energetické účinnosti.

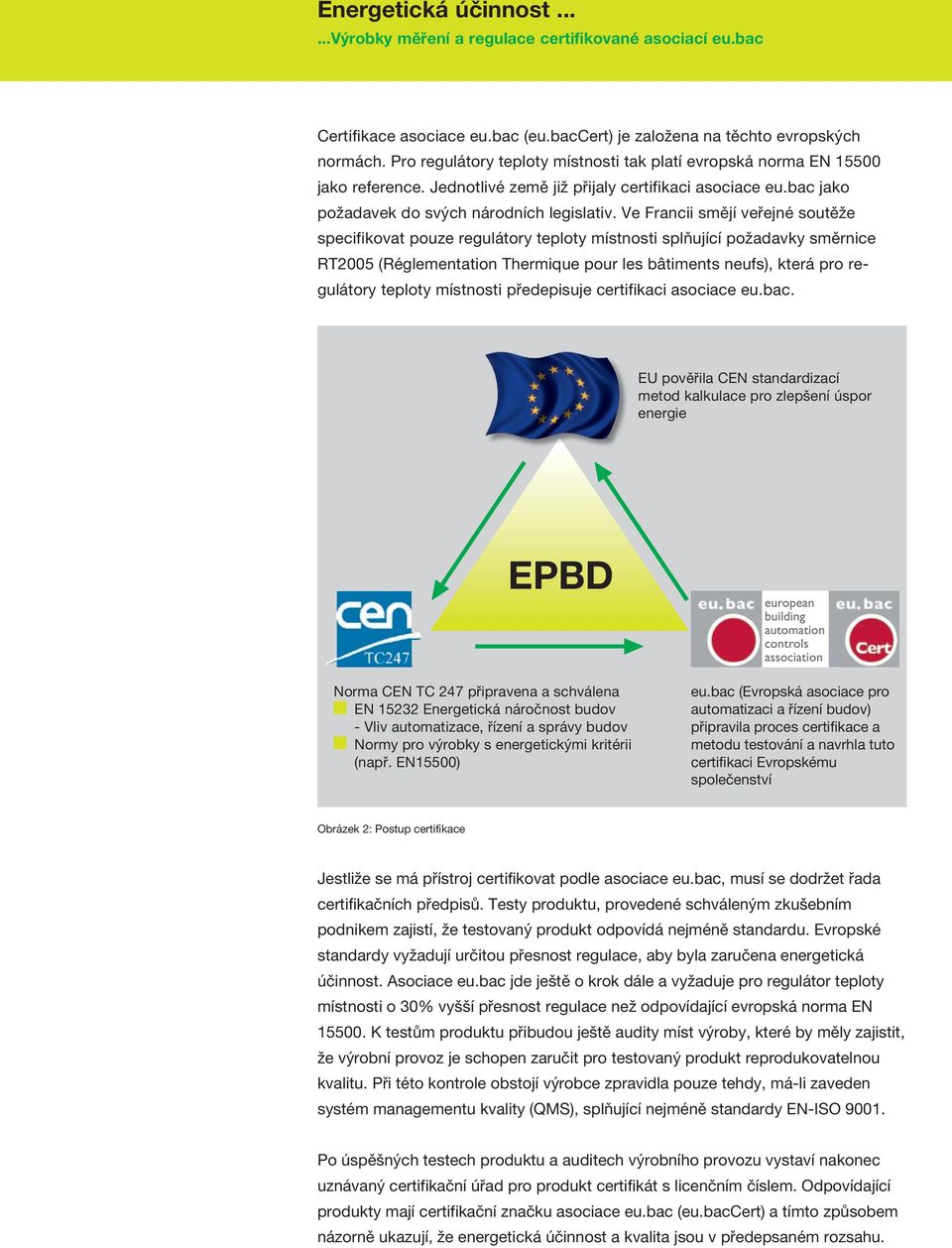

3 Certifikace asociace eu.bac (eu.baccert) je založena na těchto evropských normách. Pro regulátory teploty místnosti tak platí evropská norma EN jako reference. Jednotlivé země již přijaly certifikaci asociace eu.bac jako požadavek do svých národních legislativ. Ve Francii smějí veřejné soutěže specifikovat pouze regulátory teploty místnosti splňující požadavky směrnice RT2005 (Réglementation Thermique pour les bâtiments neufs), která pro regulátory teploty místnosti předepisuje certifikaci asociace eu.bac. EU pověřila CEN standardizací metod kalkulace pro zlepšení úspor energie EPBD Norma CEN TC 247 připravena a schválena EN Energetická náročnost budov - Vliv automatizace, řízení a správy budov Normy pro výrobky s energetickými kritérii (např. EN15500) eu.bac (Evropská asociace pro automatizaci a řízení budov) připravila proces certifikace a metodu testování a navrhla tuto certifikaci Evropskému společenství Obrázek 2: Postup certifikace Jestliže se má přístroj certifikovat podle asociace eu.bac, musí se dodržet řada certifikačních předpisů. Testy produktu, provedené schváleným zkušebním podnikem zajistí, že testovaný produkt odpovídá nejméně standardu. Evropské standardy vyžadují určitou přesnost regulace, aby byla zaručena energetická účinnost. Asociace eu.bac jde ještě o krok dále a vyžaduje pro regulátor teploty místnosti o 30% vyšší přesnost regulace než odpovídající evropská norma EN K testům produktu přibudou ještě audity míst výroby, které by měly zajistit, že výrobní provoz je schopen zaručit pro testovaný produkt reprodukovatelnou kvalitu. Při této kontrole obstojí výrobce zpravidla pouze tehdy, má-li zaveden systém managementu kvality (QMS), splňující nejméně standardy EN-ISO Po úspěšných testech produktu a auditech výrobního provozu vystaví nakonec uznávaný certifikační úřad pro produkt certifikát s licenčním číslem. Odpovídající produkty mají certifikační značku asociace eu.bac (eu.baccert) a tímto způsobem názorně ukazují, že energetická účinnost a kvalita jsou v předepsaném rozsahu.

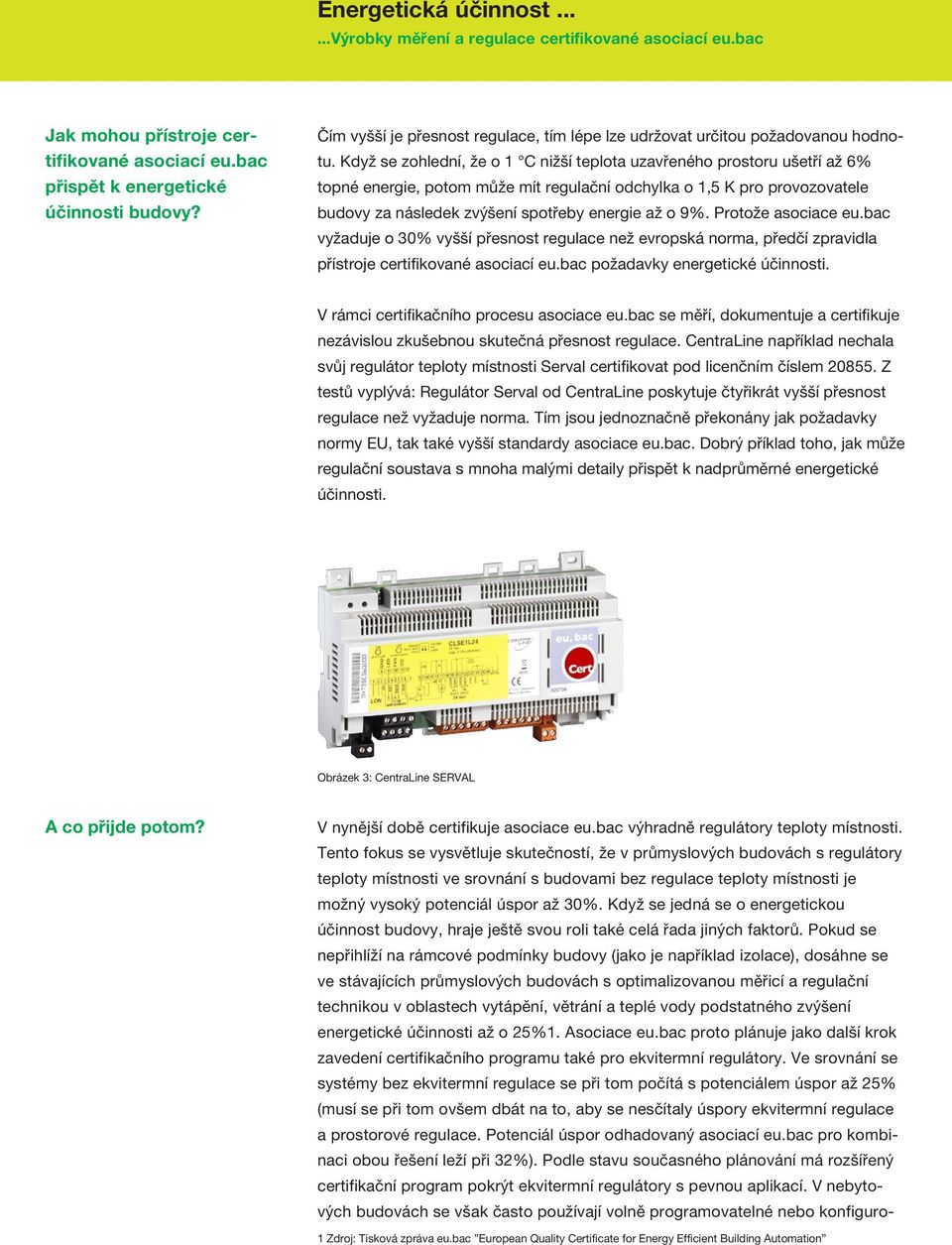

4 Jak mohou přístroje certifikované asociací eu.bac přispět k energetické účinnosti budovy? Čím vyšší je přesnost regulace, tím lépe lze udržovat určitou požadovanou hodnotu. Když se zohlední, že o 1 C nižší teplota uzavřeného prostoru ušetří až 6% topné energie, potom může mít regulační odchylka o 1,5 K pro provozovatele budovy za následek zvýšení spotřeby energie až o 9%. Protože asociace eu.bac vyžaduje o 30% vyšší přesnost regulace než evropská norma, předčí zpravidla přístroje certifikované asociací eu.bac požadavky energetické účinnosti. V rámci certifikačního procesu asociace eu.bac se měří, dokumentuje a certifikuje nezávislou zkušebnou skutečná přesnost regulace. CentraLine například nechala svůj regulátor teploty místnosti Serval certifikovat pod licenčním číslem Z testů vyplývá: Regulátor Serval od CentraLine poskytuje čtyřikrát vyšší přesnost regulace než vyžaduje norma. Tím jsou jednoznačně překonány jak požadavky normy EU, tak také vyšší standardy asociace eu.bac. Dobrý příklad toho, jak může regulační soustava s mnoha malými detaily přispět k nadprůměrné energetické účinnosti. Obrázek 3: CentraLine SERVAL A co přijde potom? V nynější době certifikuje asociace eu.bac výhradně regulátory teploty místnosti. Tento fokus se vysvětluje skutečností, že v průmyslových budovách s regulátory teploty místnosti ve srovnání s budovami bez regulace teploty místnosti je možný vysoký potenciál úspor až 30%. Když se jedná se o energetickou účinnost budovy, hraje ještě svou roli také celá řada jiných faktorů. Pokud se nepřihlíží na rámcové podmínky budovy (jako je například izolace), dosáhne se ve stávajících průmyslových budovách s optimalizovanou měřicí a regulační technikou v oblastech vytápění, větrání a teplé vody podstatného zvýšení energetické účinnosti až o 25%1. Asociace eu.bac proto plánuje jako další krok zavedení certifikačního programu také pro ekvitermní regulátory. Ve srovnání se systémy bez ekvitermní regulace se při tom počítá s potenciálem úspor až 25% (musí se při tom ovšem dbát na to, aby se nesčítaly úspory ekvitermní regulace a prostorové regulace. Potenciál úspor odhadovaný asociací eu.bac pro kombinaci obou řešení leží při 32%). Podle stavu současného plánování má rozšířený certifikační program pokrýt ekvitermní regulátory s pevnou aplikací. V nebytových budovách se však často používají volně programovatelné nebo konfiguro- 1 Zdroj: Tisková zpráva eu.bac European Quality Certificate for Energy Efficient Building Automation

5 vatelné regulátory. Zda a jak může certifikační program zasáhnout také tyto přístroje, je ještě otevřené. Projektanti průmyslově používaných budov však mohou zásadně vycházet z toho, že dodatečné úspory energie jsou možné, dojde-li k interakci mezi regulátorem teploty místnosti certifikovaným asociací eu.bac a (ekvitermními) regulátory zařízení, které jsou zodpovědné za produkci topné/chladicí energie. Zde je jeden příklad: Regulátor Serval od CentraLine pokryje následující aplikace: radiátorové vytápění, ventilátorový konvektor s vytápěním/chlazením, chladicí stropy, elektrické (noční) vytápění, podlahové vytápění. Jak již bylo výše uvedeno, překoná Serval požadavky přesnosti normy o 400% a poskytuje tímto způsobem podstatně vyšší energetickou účinnost než se požaduje. Navíc šetří, dokonce jako samostatný přístroj energii, například automatickým snížením požadované hodnoty, když se v uzavřeném prostoru nenacházejí žádné osoby nebo zavřením ventilů při otevřeném okně. Bude-li regulátor Serval nasazen společně s regulátory zařízení v systému CentraLine, posílá dotazovací signály na předřazenou regulaci hydraulického okruhu, na kterou je připojen. Tímto způsobem lze vypnout celé patro, nebude-li žádný z uzavřených prostorů využitý. Předřazené regulace předávají vypočtené požadavky na regulátory zdrojů tepla a chladu, aby se produkovalo přesně tolik topné/chladicí energie, kolik se potřebuje k udržování stanovených podmínek prostoru. Je možná také integrace do cizích systémů. V hotelu lze například regulátor teploty místnosti napojit na rezervační systém. V tomto případě se regulace teploty místnosti aktivuje teprve tehdy, když je místnost rezervována. V den příjezdu se regulátor automaticky zapne do režimu standby. Když se host potom přihlásí, aktivuje se komfortní režim. Po odhlášení hosta a není-li žádná následná rezervace, lze místnost provozovat s minimální požadovanou hodnotou. To skrývá dvě výhody: Komfort pro hosta, protože místnost je již při jeho příchodu perfektně temperovaná a úspory energie pro majitele hotelu, protože místnosti lze kompletně vypnout, nejsou-li žádné rezervace, namísto aby se nechaly stále běžet v režimu standby.

6 Shrnutí: Certifikace eu.bac pro regulátor teploty místnosti zajistí, že produkty se značkou eu.baccert odpovídají nejméně požadavkům na energetickou účinnost evropských norem. Celková energetická účinnost budovy je však závislá na mnoha faktorech. V oblasti vytápění a větrání k tomu patří bezvadně fungující časové programy, optimalizované funkce zapnutí a vypnutí, zásobování energií v závislosti na potřebě, správné regulační parametry, optimální dimenzování zařízení, správné hydraulické vyvážení soustavy a mnoho dalšího. Všechny tyto faktory působí podstatnou měrou na energetickou účinnost systému. Certifikace eu.bac poskytuje projektantům jistotu maximální energetické účinnosti ze strany produktu. V rámci systému umožňují tyto přístroje vlivem své ověřené přesnosti regulace podstatné úspory energie. Zkušený systémový partner může zohledněním výše uvedených faktorů kromě toho dosáhnout dalších úspor. Další informace k certifikačnímu programu najdete na Další informace k CentraLine najdete na Autor: Michael Rader Product Marketing Manager CentraLine c/o Honeywell GmbH Více detailů a další články naleznete na domovských stránkách CentraLine City, sekce Energy Efficiency, případně nás přímo kontaktujte. CentraLine Honeywell spol. s.r.o. V Parku 2326/ Praha 4, Česká Republika Tel +42 (0) CentraLine Honeywell s.r.o. Mlynské nivy 71 P.O.BOX Bratislava 27, Slovensko
