1 TZB - KANALIZACE Jihlava

2 KANALIZACE 1 ROZDĚLENÍ 2 PODLAHOVÉ VPUSTI 3 OCHRANA 4 ŽUMPY, ČISTÍRNY

3 ROZDĚLENÍ VEŘEJNÁ tvoří jí stokové sítě na níž se napojují jednotlivé objekty podle způsobu odvádění dešťových splaškových a odpadních vod dále jí dělíme: -jednotná veřejná stoková síť : všechny typy vod jsou odváděny do jedné stokové sítě dešťová a odpadní VNITŘNÍ -oddílná veřejná stoková síť : zvlášť se odvádí voda jejím úkolem je co nejkratší cestou odvést z objektu všechny druhy odpad.vod dále jí dělíme: - domovní přípojka - dom.vnitřní kanalizace

4 PODLAHOVÉ VPUSTI Podlahové vpusti pro neizolované podlahy. Uvedené podlahové vpusti jsou určeny pro podlahy bez izolace proti zemní vlhkosti v potravinářských provozech a jím podobných, kde jsou zvýšené hygienické a provozní požadavky. Vysoká kvalita zpracování, oblé rohy a celonerezové provedení zaručují bezproblémový provoz se snadnou údržbou a dlouhodobou životností

5 Podlahové vpusti pro izolované podlahy Uvedené podlahové vpusti jsou určeny pro podlahy s izolací proti zemní vlhkosti v potravinářských provozech a jím podobných, kde jsou zvýšené hygienické a provozní požadavky. Vysoká kvalita zpracování, oblé rohy a celonerezové provedení zaručují bezproblémový provoz se snadnou údržbou a dlouhodobou životností

6

7 OCHRANA KANALIZACE PŘED NEŽÁDOUCÍMI LÁTKAMI - LAPÁKY Odlučovač tuků EOT Použití Odlučovače EOT jsou určeny k odstraňování neemulgovaných rostlinných a živočišných tuků z odpadní vody před jejím odtokem do kanalizace nebo k dalšímu stupni čištění (např. na domovní ČOV). Používají se jako příslušenství provozů, kde dochází k nadlimitní koncentraci tuku v odpadní vodě a je nezbytná ochrana kanalizačního systému a čistícího zařízení před usazováním, tj. především u velkokapacitních vývařoven, restaurací, hotelů a zpracovatelských potravinářských provozoven. Do odlučovačů tuků nesmějí být v žádném případě sváděny jiné splaškové vody vznikající v daném objektu! Před vstupem do odlučovače je vhodné předchozí odstranění hrubých mechanických nečistot, které by způsobily nadměrné zanášení vnitřního prostoru zařízení a zvýšení nároků na údržbu.

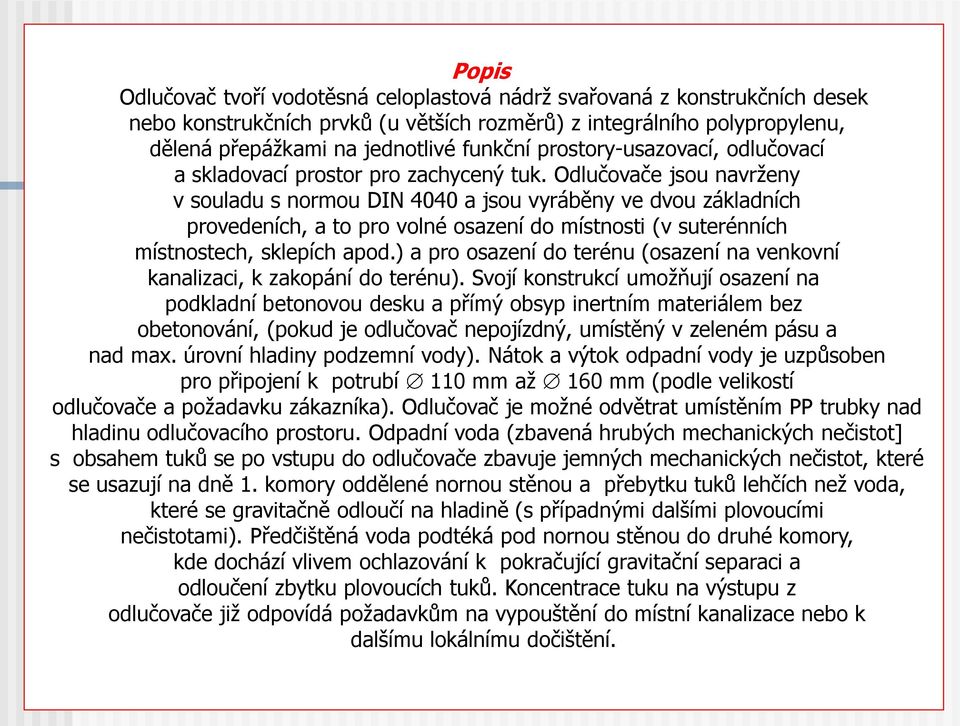

8 Popis Odlučovač tvoří vodotěsná celoplastová nádrž svařovaná z konstrukčních desek nebo konstrukčních prvků (u větších rozměrů) z integrálního polypropylenu, dělená přepážkami na jednotlivé funkční prostory-usazovací, odlučovací a skladovací prostor pro zachycený tuk. Odlučovače jsou navrženy v souladu s normou DIN 4040 a jsou vyráběny ve dvou základních provedeních, a to pro volné osazení do místnosti (v suterénních místnostech, sklepích apod.) a pro osazení do terénu (osazení na venkovní kanalizaci, k zakopání do terénu). Svojí konstrukcí umožňují osazení na podkladní betonovou desku a přímý obsyp inertním materiálem bez obetonování, (pokud je odlučovač nepojízdný, umístěný v zeleném pásu a nad max. úrovní hladiny podzemní vody). Nátok a výtok odpadní vody je uzpůsoben pro připojení k potrubí 110 mm až 160 mm (podle velikostí odlučovače a požadavku zákazníka). Odlučovač je možné odvětrat umístěním PP trubky nad hladinu odlučovacího prostoru. Odpadní voda (zbavená hrubých mechanických nečistot] s obsahem tuků se po vstupu do odlučovače zbavuje jemných mechanických nečistot, které se usazují na dně 1. komory oddělené nornou stěnou a přebytku tuků lehčích než voda, které se gravitačně odloučí na hladině (s případnými dalšími plovoucími nečistotami). Předčištěná voda podtéká pod nornou stěnou do druhé komory, kde dochází vlivem ochlazování k pokračující gravitační separaci a odloučení zbytku plovoucích tuků. Koncentrace tuku na výstupu z odlučovače již odpovídá požadavkům na vypouštění do místní kanalizace nebo k dalšímu lokálnímu dočištění.

9 Výhody použití nekorodujících materiálů vysoká účinnost odstraňování tuků, odtékající odpadní voda nezanáší kanalizaci tukovými částicemi minimální nároky na obsluhu a údržbu dlouhá životnost jednoduchá instalace s min. nároky na stavební práce nízké pořizovací i provozní náklady

10 Odlučovač škrobu Odlučovače tuků a škrobů jsou určeny k zachycení a odloučení olejů, tuků a škrobů v znečistěných vodách z restaurací, velkokapacitních kuchyní, potravinářských provozů, zpracování masa, čokoládoven, zpracování brambor atd. Odlučovače jsou vyrobeny z vysoce stlačeného polyetylénu v monolitickém provedení bez lepených spojů. Silné a vypouklé stěny nádob zajišťují dostatečnou odolnost proti tlaku zeminy. V provedení z polyetylénu nabízíme 47 typů odlučovačů s kapacitou od 1,0 I/s do 15,0 I/s. Dle odlučované látky jsou typy odlučovačů rozděleny na - odlučovače tuků, odlučovače škrobů, odlučovače tuků a škrobů. Odlučovače tuků a škrobů odpovídají normě DIN 4040 a jsou držitely certifikátu NF EN ISO 9001 a certifikátů TZÚS.

11 GALERIE ODLUČOVAČŮ

12 Snímač ropných látek Snímač ropných látek systém BMTO-D je zařízení určené na zjištění ropných látek na hladině vody. Tento snímač najde využití v průmyslu, vodním hospodářství apod. Najde si tedy uplatnění všude tam, kde je možnost úniku ropných látek. Technický popis Zařízení se skládá z jedné plovoucí sondy s připojovacím kabelem a z rozvaděče s vyhodnocovacím zařízením. Vyhodnocovací zařízení je napájeno střídavým napětím 230V. Obsahuje výstup pro připojení sondy a výstup pro připojení signalizačního zařízení s napěťovým výstupem 230V. Na přání lze dodat i s výstupem 24V. Krytí rozvaděče je IP 54. Sonda plave na hladině, na které má zjistit výskyt ropných látek. Při výskytu těchto látek dává signál do řídícího rozvaděče, ze kterého je možné spustit výstražnou signalizaci (světelná, zvuková), nebo pomocí kabelu předat signál na další určené místo. Signál od sondy ropných látek lze využít jako povel k uzavření havarijních jímek, průtoku potrubí (uzavírání servopohonem).

13 ČISTÍRNA ODPAD.VOD Biologické čistírny odpadních vod jsou samostatné a ucelené jednotky, zajišťující čištění odpadních vod pro rodinné domky Nejsou určeny k čištění vod, znečistěných ropnými a podobnými látkami. Podle typu čistírny je denně možno vyčistit litrů odpadních vod. Čistírny jsou opatřeny tepelnou izolací a je možno je používat celoročně. Voda je pomocí korečkového dopravníku dopravována z filtrační komory septiku do první části biozóny, kde se na otáčejících biodiscích tvoří mikroorganismy biomasy, které čistí vodu. Energii k životu a rozmnožování přijímá biomasa ze znečištěné odpadní vody a na rozdíl od jiných modelů čistíren není nutno bakterie kupovat a doplňovat. Voda, předčištěná v první části biozóny přetéká do druhé komory, kde dochází k intenzivnímu provzdušňování a dočišťování vody. Kal, tvořený přebytečnou sedimentovanou biomasou se usazuje na dně obou částí dosazovací nádrže, odkud se vypouští. Vyčištěná voda odstéká samospádem do nádrže na zalévání, do dešťové kanalizace nebo do místní vodoteče. Podle geologických podmínek je též možné vsakování vyčištěné vody do trativodu.

14

15 ČISTÍRNA ODPAD.VOD Čistírna se septikem pro hluboké uložení Čistírna k mělkému uložení Mělké nebo hluboké uložení čistírny na plastovém septiku

16 SEPTIKY Biologický septik je zařízení pro čištění splaškových odpadních vod. Septik jako jediný čistící stupeň je možno použít pouze po předchozím souhlasu hygienické služby a vodohospodářského orgánu pro objekty nejvýše s 20 osobami. Je vhodný především pro předčištění splaškových vod z rodinných domků, rekreačních zařízení a menších provozoven před výpustí do kanalizace nebo dalším stupněm čištění odpadních vod. delší životnost proti betonovému provedení - odolnost proti agresivním vodám zaručená vodotěsnost (vyloučení znečišťování okolního prostřed í průsakem obsahu septiku a průniku balastních vod do septiku) jednoduchá manipulace při transportu a instalaci osazení do výkopu bez nutnosti obetonování s minimalizací nákladů na instalaci

17 OBDÉLNÍKOVÉ JÍMKY VÁLCOVÉ JÍMKY

18 GALERIE kompletní provedení jednoduchá instalace zaručená vodotěsnost

19 ŽUMPY Žumpy jsou vodotěsné, bezodtokové nádrže určené k akumulaci odpadních vod nebo tekutých odpadů různého Charakteru, které nelze z produkčního zdroje přímo odvádět do kanalizace nebo čistit na samostatné čistírně odpadních vod, či zneškodňovat jiným zvláštním způsobem. Obsah žump je při dosažení maximální hladiny neprodleně vyvážen a zneškodňován vhodným způsobem v souladu s legislativou. delší životnost proti betonovému provedení odolnost proti agresivnímu prostředí, a to jak vůči podzemní vodě, tak vůči obsahu žumpy (u některých typů odpadních vod či tekutých odpadů) zaručená vodotěsnost s vyloučením znečišťování okolního prostředí průsaky obsahu žumpy či průniku balastních vod do žumpy jednoduchá manipulace při transportu a instalaci u vybraných typů osazení do výkopu bez nutnosti obetonování s minimalizací nákladů na instalaci

20

21 GALERIE

22 Čističky odpadních vod SBR 3 SBR 10 Výhody technického řešení domovních čistíren SBR malé rozměry jednoduchá konstrukce minimální obsluha a údržba nátok a odtok ve stejné výšce čistírny SBR splňují evropskou legislativu

23 Popis činnosti Charakteristika Domovní čistírny SBR slouží k čištění odpadních splaškových vod malých izolovaných zdrojů znečištění, jako jsou rodinné domky, pravidelně navštěvované chaty, penziony apod. Jsou to aktivační čistírny, ve kterých je biologické znečištění odstraňováno aktivovaným kalem (směsí mikroorganizmů).technologie čističky je vestavěná do plastové nádrže, uložené pod úrovní terénu na betonové základové desce. Jediný agregát - bezhlučné dmychadlo - je umístěn v blízkém krytém prostoru, v blízkosti rozváděče (garáž, sklep apod.). Lze jej také umístit ve vodotěsném krytu přímo v nádrži čističky. Odpadní voda natéká do separace hrubých látek, která tvoří polovinu čistírny. V separaci hrubých látek jsou vzduchem částečně rozmělněny nejhrubší nečistoty. Mechanicky předčištěná voda je v průběhu dne shromažďována v nádrži čističky, kde je čištěna aktivovaným kalem. Čistící schopnost aktivovaného kalu je podmíněna provzdušňováním. Po vyčištění je celý denní objem vody vyčerpán do recipientu. Legenda k obrázku R-ROZVADĚČ, D-DMYCHADLO EV-ELEKTROVENTIL PS- PLOVÁKOVÝ SPÍNAČ M-MAMUTKOVÉ ČERPADLO AE-PROVZDUŠŇOVACÍ TRUBICE

24 Základní rozměry počet obyvatel denní nátok (m 3 ) průměr D (m) výška H1 (m) výška H2 (m) výška H (m) nátok DN (mm) odtok DN (mm) příkon P (W) napětí U (V) váha (kg) SBR 3 SBR 5 SBR ,45 1,05 1,35 1,35 2, ,75 1,3 1,4 1,4 2, ,20 1,5 1,55 1,55 2, ,50 1,65 1,6 1,6 2, SBR 10

25 1. Přítok odpadních vod 2. Separátor shrabků 3. Sedimentační nádrž 4. Aktivační nádrž 5. Dosazovací nádrž 6. Přelivný žlab 7. Odtokové potrubí

26 1 Mamutka surové vody Mamutka provzdušňování filtru hrubých 2 nečistot 3 Mamutka provzdušňování kalojemu 4 Mamutka načerpávání dosazovací nádrže 5 Mamutka odsávání mezidna pískového filtru 6 Provzdušňovací element aktivační nádrže 7 Provzdušnění dosazovací nádrže 8 Mamutka přebytečného kalu Vývod mamutky stahování plovoucích nečistot 9 z hladiny dosazovací nádrže 10 Mamutka provzdušnění pískového filtru 11 Mamutka stahování nečistot pískového filtru 12 Provzdušňovací element akumulační nádrže 13 Havarijní plovák 14 Řídící plovák 15 Lapák vlasů 16 Mamutka pro odčerpání kalu z kalojemu 17 Zemnící elektroda 18 Třícestný elektroventil 19 Elektrický rozvaděč 20 Dmychadlo 21 Plováček pískového filtru

27 Popis funkce ČOV Topas Základní princip funkce čistírny Topas spočívá ve střídání dvou fází, které reguluje řídící plovákový spínač, umístěný v přítokové komoře. Fáze průtočná, je hlavní fází, při níž dochází k samotnému čištění odpadní vody a následnému odtoku čisté vody z čistírny. Fáze regenerace, nastává 3 5krát za den a dochází k odtahu kalu do kalojemu a celkové údržbě a provzdušnění čistírny. Průběh činností, probíhajících v jednotlivých fázích funkce čistírny, zachycuje následující tabulka:
