1 Vítáme VásV

2 WAGO-I/O-SYSTEM pro chytré bydlení Ondřej Dolejš WAGO Elektro, s.r.o., Rozvodova 36, Praha 4 Tel,fax: , ondrej.dolejs@wago.com

3 Obsah rozdělení automatizace budov otazníky na které je potřeba si odpovědět WAGO-I/O-SYSTEM v budovách standardizované sběrnice pro řízení v budovách KNX BacNet LON

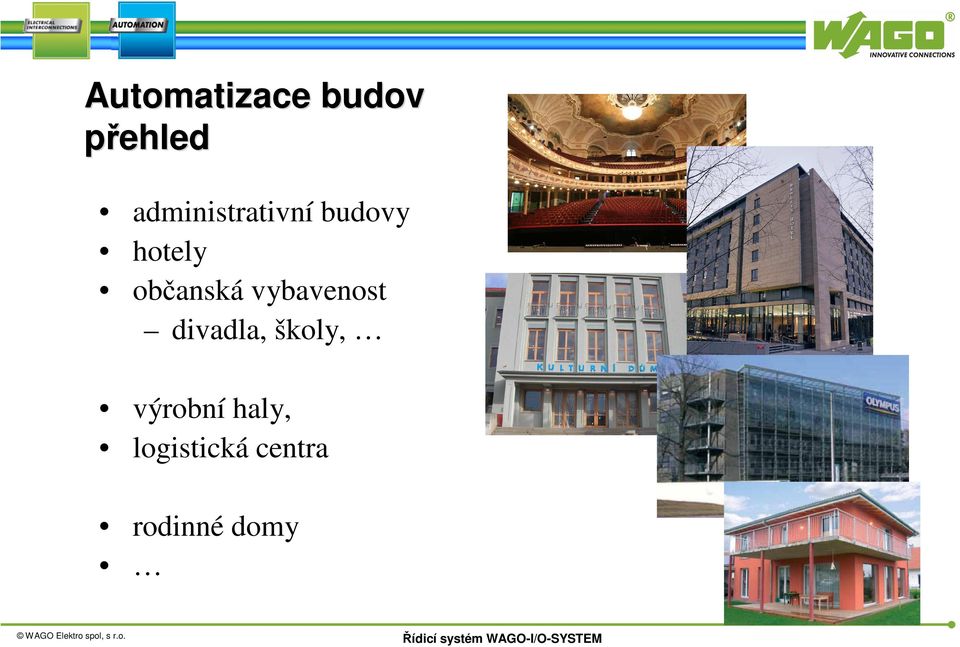

4 Automatizace budov přehled administrativní budovy hotely občanská vybavenost divadla, školy, výrobní haly, logistická centra rodinné domy

5 Automatizace novostaveb rodinných domů co? proč? jak? s čím?

6 Rodinné domy co? provoz vnitřní osvětlení zap/vypči stmívání ovládání zásuvkových okruhů vytápění chlazení ventilace sauna, bazén. zábava audio/video bezpečnost zabezpečení venkovní osvětlení bazén žaluzie zavlažování vjezd (vrata, vyhřívání) schránka meteo stanice... kamerové systémy

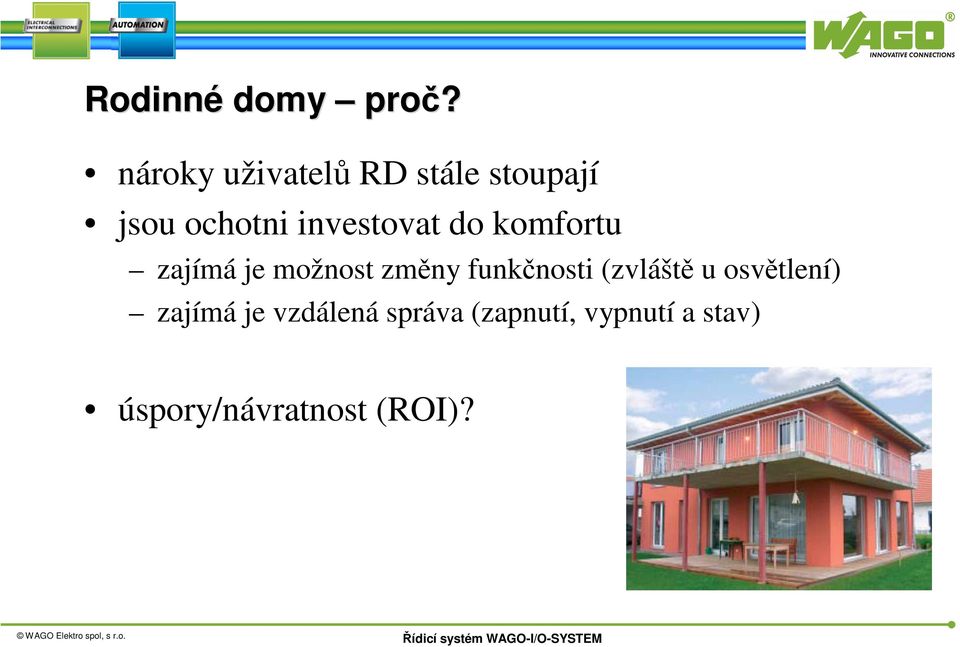

7 Rodinné domy proč? nároky uživatelů RD stále stoupají jsou ochotni investovat do komfortu zajímá je možnost změny funkčnosti (zvláště u osvětlení) zajímá je vzdálená správa (zapnutí, vypnutí a stav) úspory/návratnost (ROI)?

8 Rodinné domy jak? dle způsobu řízení centralizované vodiče do rozvaděčů (vše připojit systémem bod-bod) decentralizované senzory (teplotníčidla, tlačítka,..) a akčníčleny (spínače, stmívače,..) po komunikacích kombinace obou vhodná cesta

9 Rodinné domy s čím? decentralizované proprietární (firemnířešení) výhody nižší pořizovací cena rychlejší uvádění výrobků na trh nevýhody závislost na jednom výrobci (ukončení výroby, krach, změna protokolu) omezený sortiment výrobků dostupnost náhradních dílů standardizované nevýhody: přesný opak proprietárních výhody: přesný opak proprietárních

10

11 WAGO - profil společnost založena v roce 1951, Minden, Německo specializace na pružinová připojení elektrických vodičů přes 6000 spolupracovníků dceřiná společnost v ČR od roku 1991 Jednička na trhu v oblasti komponent s pružinovým připojením

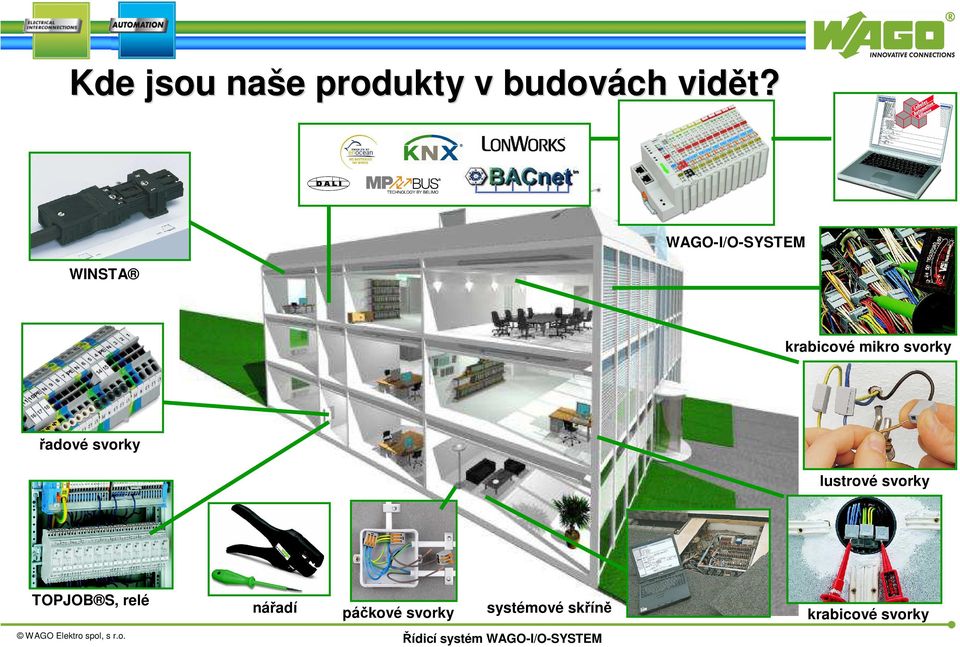

12 Kde jsou naše e produkty v budovách vidět? WINSTA WAGO-I/O-SYSTEM krabicové mikro svorky řadové svorky lustrové svorky TOPJOB S, relé nářadí páčkové svorky systémové skříně krabicové svorky

13 TOPJOB S řadové svorky pro instalaci v budovách

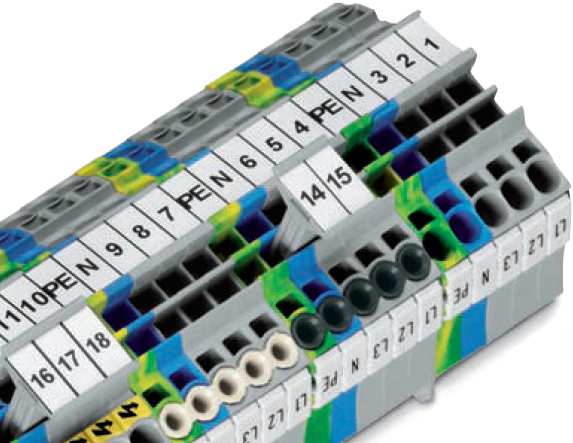

14 TopJobs S - svorky pro instalaci v budovách vícepatrová svorka pro připojení 3 vodičů (světelné a zásuvkové okruhy) Výhody přímé připojení plných vodičů pružinou Cage Clamp S přehledně zakončuje zásuvkové a světelné obvody automatické připojení zemně výsuvné propojení N Technické parametry 250V/400V / 4kV/6kV / 3, 32A 0,25mm 2-4mm 2 nejmenší na trhu s přímým připojením 96 x 42,5 x 5,2mm možnost popisu každého přípojného místa zvlášť propojovací hřebínky ve dvou řadách

15 TopJob S -řadové svorky pro instalaci v budovách L N světelný nebo zásuvkový okruh od jističe vnitřní zapojení rozvaděče domovní rozvaděč klasické svorkovnice

16 WAGO-I/O /O-SYSTEM

17 WAGO-I/O-SYSTEM 750 na sběrnicích nezávislý I/O systém modulární konfigurace I/O vysoká flexibilita, snadné rozšíření rychlá montáž na lištu DIN kombinace analogových, binárních a speciálních modulů snadná výměna modulu na trhu od roku 1995 binární binární analogové analogové specialní vstupy výstupy vstupy výstupy funkce

18 WAGO-I/O-System

19 WAGO-I/O I/O-SYSTEM binárn rní vstupní moduly tlačítka, vypínače magnetické kontakty binární vstupy: 1-/2-/4-/8/16-kanálové 5/ 12/ 24/ 48/ 60/ 110/ 220VDC 24/120/230 VAC 0.2/ 3/ 50 ms kontakty alarmů koncové polohy

20 WAGO-I/O I/O-SYSTEM binárn rní výstupní moduly relé stykače binární výstupy: 1-/2-/4-/8/16-kanálové 5/12/ 24 VDC až po 230 VAC 0.2 to 16 A akčníčleny světelné zdroje pohony für Jalousien výstupypwm

21 WAGO-I/O I/O-SYSTEM analogové vstupní moduly teplota analogové vstupy 1-/2-/4-kanálové 0-10/ VDC 0-20/ 4-20 ma, 0-1 A, 0-5 A, 3-fázové měření, Pt 100, Pt 1000, Ni 100, Ni J,K,E vlhkost rychlost větru 0-10V,... žádaná hodnota převodníky e.g. 4-20mA proudové převodní transformátory, e.g.100/5a

22 WAGO-I/O I/O-SYSTEM modul pro měřm ěření v 1-1 a 3-fázových 3 sítíchs měření 3xU, 3xI, 3xP, cosφ výpočet jalového výkonu, spotřeby

23 WAGO-I/O I/O-SYSTEM analogové výstupy akční člen, e.g. 0-10V zobrazovač analogový výstup 2-/4-kanálové 0-10/+-10 VDC 0-20/ 4-20 ma stmívání osvětlení měřená hodnota řízení frekvenčních měničů

24 WAGO-I/O I/O-SYSTEM speciáln lní moduly speciální moduly: AC/DC V čítače, RS 232, RS 485 DCF77 DALI-Master EnOcean radio MP-Bus KNX/ EIB/ TP1 LON novinka RS 232, RS 485 EnOcean radio KNX/ EIB/ TP1

25 WAGO-I/O I/O-SYSTEM RS 232/RS 485 displeje nástěnné ovládací panel převodník úrovní pro M-Bus zařízení MODBUS s rozhraním RS 485, např. chlazení (Slave i Master)

26 Komunikační možnosti Profinet IEC Sercos III KNX/IP BACnet Profibus DeviceNet Modbus CanOpen Interbus Firewire CC-Link II/O Lightbus SDS Ethernet LON řídicí úroveň senzory/aktory snadné rozšíření v budoucnu na obou komunikačních úrovních RS 232, RS 485 volně programovatelné Modbus, RFID, M-Bus EIB modem GSM, GPRS, EDGE DALI řízení osvětlení Novinky MP-BUS Belimo HART AS-interface ENOCEAN bezdrátová komunikace Bluetooth

27 Typické oblasti nasazení řídicího systému WAGO meteorologická stanice technická místnost ventilace a chlazení jednotlivé místnosti osvětlení žaluzie

28 a integrace

29 Integrace technologií do jednotného systému řízení => nutnost komunikace libovolná či? standardizovaná

30 Standardizované sběrnice pro automatizaci budov Ethernet

31 a Ethernet

32 Topologie systému Decentralizovaný systém řídí lokálně svoje procesy a stanice komunikují mezi sebou pomocí protokolu Modbus/TCP(UDP). Programování dle normyiec Nahrávání programu po síti Ethernet. Připojení dalších podsystému do stanic (např. KNX/TP1, DALI, M-Bus, MP-Bus, Enocean). Vzdálená správa.

33 Web server Web server automatická generace stránek z programovacího prostředí CoDeSys

34 LONWorks a

35 LON - výhody LonWorks není Master/Slave system (Multi master) každý nód má svoji inteligenci vysoká spolehlivost provozu sítě pří výpadku sítě řízení v místnosti stále pracuje Komunikuje se jen pokud je potřeba krátké zprávy událostněřízená komunikace aplikace běží v každém nódu vysoká spolehlivost snadná údržba, výměna široká škála zařízení od různých výrobců

36 BACNet a Building Automation and Control network

37 KNX a

38 KNX - vznik + + EIB Batibus EHS EIB (European Installation Bus) převážně v místnostech Batibus chlazení, topení a ventilace EHS (European Home System) bílá elektronika = KNX celkem 104 členů

39 EIB / KNX typické aplikace malé objekty s jednoduchými aplikacemi: hotely místnosti v administrativních budovách nejčastěji řídí: řízení osvětlení a zastínění řízení teploty v místnosti bezpečnostní funkce (např. vloupání, požár) časovéřízení spotřebičů ovládání a zobrazení HVAC (omezeně)

40 KNX/IP Router + = KNX-IP procesor KNX-TP1 modul KNX/IP router

41 KNX-IP procesor + KNX-TP1 modul KNX/IP-síť KNX-Gerät 1 KNX-IP Controller Router KNX-TP Klemme Interface klemme 2 DI- Klemme 2 DO- Klemme KNX/TP1-síť KNX-Gerät 1 Aplikační kontrolér

42 WAGO s KNX Ethernet procesorové moduly BacNet KNX-IP standardní senzory/akční členy subsystémy LON KNX/EIB/TP1

43 WAGO automatizace budov Příklad: síťové možnosti BACnet kontrolér BACnet přes Ethernet/IP Standardní IP- Router BACnet LON-IP Router Internet Standard IP- Router BACnet přes Ethernet/IP KNX-IP kontrolér LON-Controller

44 a Enocean be bezdrátový přenos

45 WAGO-I/O I/O-SYSTEM EnOcean bezdrátov tová technologie vysílač: tlačítko přijímač: RF anténa ve volném pásmu MHz velmi malé nároky na energii 50 µw velmi krátké telegramy <1ms implementovaná redundance Energie k přeměně: (mechanická, teplo, sluneční,..) bezdrátová vazba: vzdálenost 30m v budovách 300m v otevřeném prostranství silové napájení přeměna energie senzor procesor a vysílač s velmi nízkou spotřebou přijímač a rozhraní s analýzou signálu nebo akční člen

46 Enocean - jednotná bezdrátov tová technologie WAGO-I/O-SYSTEM produkty ostatních výrobců čidlo přítomnosti křeslo ovladač místnosti: teplota přítomnost korekce teploty otáčky ventilátoru solární článek venkovní teplota teplota solární článek až 100 vysílačů na jeden přijímač WINSTA box s 4xrelé 4xrelé na DIN lištu tlačítka piezo element dálkový ovladač libovolné rozšíření funkčnosti systému v budoucnosti okenní/dveřní kontakt solární článek

47 shrnutí

48 WAGO I/O moduly WAGO standardní I/O moduly: digitální vstupy 2-/4-/8-kanálové 5/ 24/ 48V/ 60DC 24/ 120/ 230VAC 0.2/ 3/ 50ms digitální výstupy 1-/2-/4-/8-kanálové 5/ 24VDC 125/ 230/ 250VAC 0.02/ 0.3/ 0.5/ 1/ 2/ 16A analogové vstupy 1-/2-/4-kanálové 0-10/ +-10VDC 0-20/ 4-20mA, 0-1A PT 100, PT1000, NI1000 analogové výstupy 2-/4-kanálové 0-10/ +-10VDC 0-20/ 4-20mA Pro připojení standardní a cenově dostupné instalační techniky do automatizačního konceptu binární / analogové vstupní moduly tlačítka / vypínače / pohybovéčidlo / intenzita a směr osvětlení / teplota /dešťový senzor / senzor větru / okenní a dveřní kontakty... binární / analogové vstupní moduly světla / zásuvkové obvody / motory pro žaluzie / ventily pro topení a chlazení / motory pro otevírání dveří a oken / pohyblivé schody...

49 WAGO I/O moduly WAGO speciální I/O moduly: Slave 16435,75 Gas Slave Slave bar A D p pro připojení specifických subsystému při automatizaci budov RS232 / RS485 rozhraní: sériové rozhraní pro připojení různých zařízení jako např. GSM-modemů, displejů. M-Bus rozhraní: 230V AC pro připojení měřidel plynu, vody a elektroměrů MP-Bus rozhraní: sběrnicový systém pro připojení pohonů k ventilům, klapkám od firmy Belimo k optimalizaci nákladů DALI/DSI rozhraní: pro digitální řízení osvětlení po sběrnici KNX-TP1-rozhraní: pro připojení všech na trhu dostupných EIB/KNX-zařízení Enocean bezdrátové rozhraní: bezdrátové rozhraní pro senzory Enocean použití bezbateriového a bezúdržbového systému pro tlačítka, vypínače, čidla teploty, ovladače místnosti až po okenní kontakty.

50 Internet poskytuje informace o školeních a nových produktech

51 Zkušenosti při p i automatizaci RD rodinné domy od m2 od jednoduchého řízení osvětlení, žaluzií, vytápění, ventilace chlazení až integrované systémy s audio/video zabezpečení, kamerové systémy záložní systémy (diesel, )
