1 Produkty, systémy a řešení pro pracoviště 2009/2010

2

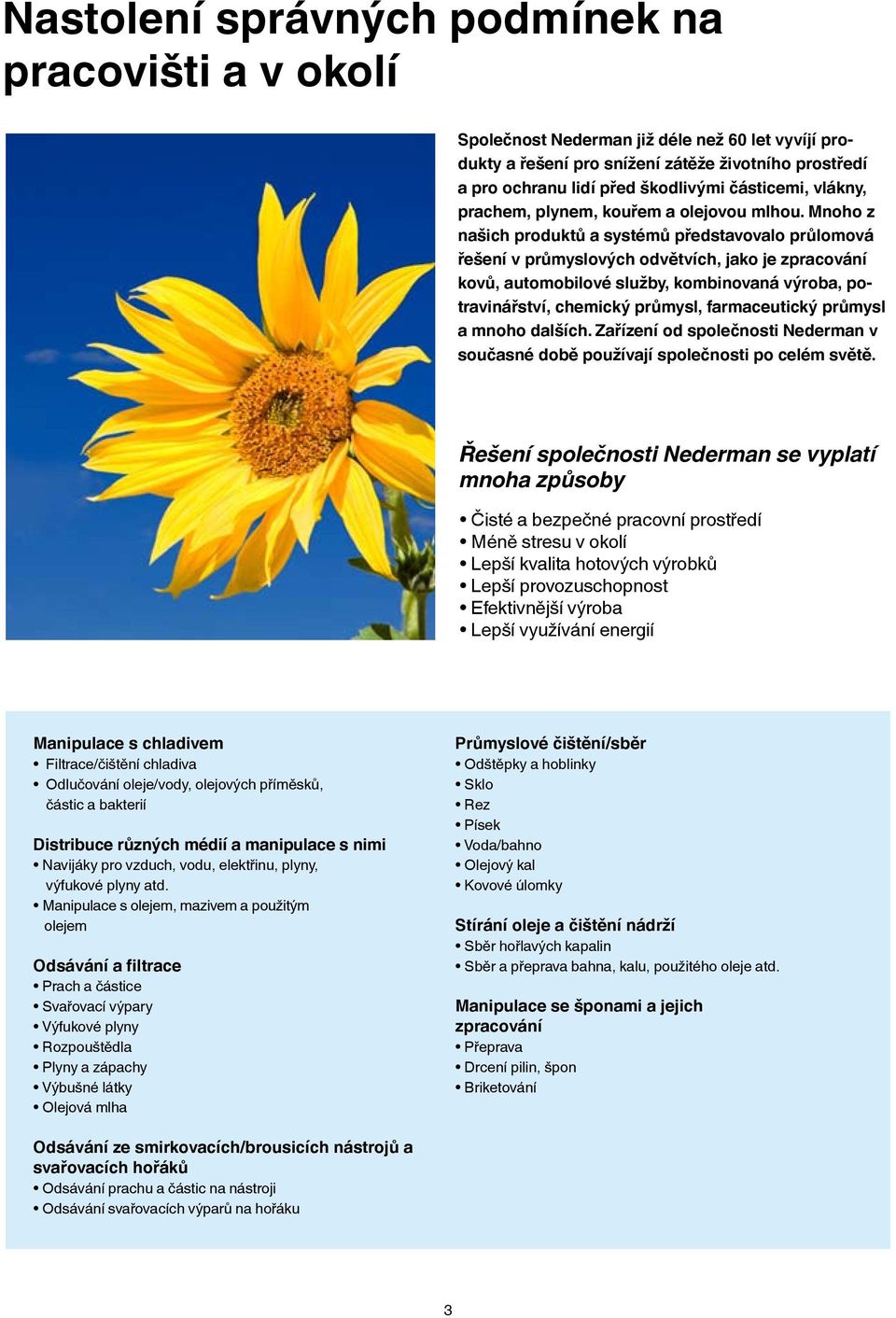

3 Nastolení správných podmínek na pracovišti a v okolí Společnost Nederman již déle než 60 let vyvíjí produkty a řešení pro snížení zátěže životního prostředí a pro ochranu lidí před škodlivými částicemi, vlákny, prachem, plynem, kouřem a olejovou mlhou. Mnoho z našich produktů a systémů představovalo průlomová řešení v průmyslových odvětvích, jako je zpracování kovů, automobilové služby, kombinovaná výroba, potravinářství, chemický průmysl, farmaceutický průmysl a mnoho dalších. Zařízení od společnosti Nederman v současné době používají společnosti po celém světě. Řešení společnosti Nederman se vyplatí mnoha způsoby Čisté a bezpečné pracovní prostředí Méně stresu v okolí Lepší kvalita hotových výrobků Lepší provozuschopnost Efektivnější výroba Lepší využívání energií Manipulace s chladivem Filtrace/čištění chladiva Odlučování oleje/vody, olejových příměsků, částic a bakterií Distribuce různých médií a manipulace s nimi Navijáky pro vzduch, vodu, elektřinu, plyny, výfukové plyny atd. Manipulace s olejem, mazivem a použitým olejem Odsávání a filtrace Prach a částice Svařovací výpary Výfukové plyny Rozpouštědla Plyny a zápachy Výbušné látky Olejová mlha Průmyslové čištění/sběr Odštěpky a hoblinky Sklo Rez Písek Voda/bahno Olejový kal Kovové úlomky Stírání oleje a čištění nádrží Sběr hořlavých kapalin Sběr a přeprava bahna, kalu, použitého oleje atd. Manipulace se šponami a jejich zpracování Přeprava Drcení pilin, špon Briketování Odsávání ze smirkovacích/brousicích nástrojů a svařovacích hořáků Odsávání prachu a částic na nástroji Odsávání svařovacích výparů na hořáku 3

4 Vítáme Vás ve společnosti Nederman! S potěšením Vám předkládáme vydání 2009/2010 katalogu společnosti Nederman s naším standardním produktovým programem. Doufáme, že katalog bude pro vás inspirujícím průvodcem směrem k lepším pracovištím. Celosvětová lokální podpora prostřednictvím partnerů společnosti Nederman Společnost Nederman má zastoupení na všech kontinentech díky svým dceřiným společnostem nebo obchodním zástupcům. Díky uzavřené mezinárodní síti a schopnosti komunikovat s našimi zákazníky,důkladně poznáváme různé potřeby na mnoha odlišných trzích. Tento masivní vstup je i důležitým zdrojem našeho vývoje nových, inovativních produktů a řešení. Centrum zákaznické a technické podpory Síť zástupců společnosti Nederman poskytuje komplexní nabídku zákaznické podpory na místních trzích. Mohou se opřít o skupinu centrálního zákaznického servisu společnosti Nederman, která pomáhá například při řešení projektů apod. Průvodce společnosti Nederman pro tvorbu návrhů a konstrukci Průvodce společnosti Nederman pro tvorbu návrhů a konstrukci je praktická příručka pro plánování a tvorbu návrhů systémů pro odsávání prachu a výparů. Průvodce nabízí fakta a tipy, přehledy typických aplikací a parametry návrhů. Přehled je doplněn o podrobné informace o produktu a jeho specifikace. Je možné ho objednat na našich internetových stránkách. Na internetových stránkách společnosti Nederman se dozvíte informace o společnosti a našich produktech, systémech atd. 4

5 Nederman a aplikací...6 Odsávací systémy pro automobilové výfukové plyny Pro stojící vozidla Jednoduché/dvojité odsávací jednotky...18 Hadicové navijáky pro výfukové plyny Výfukové kolejnicové systémy...22 Soupravy vyvažovačů a emisních souprav...23 Řídicí ramena...24 Výfukové koncovky...25 Výfukové hadice...27 Příslušenství...28 Nízkopodtlakové produkty a systémy Laboratorní odsávací systémy Průvodce výběrem Kompletní sady Odsávací ramena a příslušenství Ventilační a filtrační jednotky Odsávací ramena Průvodce výběrem Odsávací ramena, nevýbušná prostředí Prodlužovací ramena/kolejnice Odsávací ramena, pro vozidla Odsávací ramena, výbušná prostředí Příslušenství Ventilátory Obecné informace Ventilátory řady N Přenosné ventilátory Řídicí zařízení Příslušenství Filtry a filtrační systémy Obecné informace Přenosné kouřové odlučovače MFS - Modulární filtrační systémy FilterCart - Mobilní filtrační systémy FilterBox - Centrální filtrační systémy NOM - Filtrační systémy pro olejové mlhy Vysokopodtlakové produkty a systémy Centrální systémy pro broušení, leštění, svařování a čištění Obecné informace Podtlaková / filtrační jednotka L-Pak Předřazený separátor Sady pro odsávání na nástroji pro broušení, leštění a svařování Odsávací trysky pro svařovací výpary Průmyslové čisticí systémy Průmyslové odsávací hadice Mobilní podtlakové čističe Průvodce výběrem S elektrickým pohonem Se vzduchovým pohonem Se vzduchovým pohonem schváleným EX Mobilní pískovací jednotky Sací tryskače Nederman Navijáky Vzduch, voda, olej, mazivo, plyn a elektřina Ergonomie a výroba Navijáky - vzduch, voda, olej, mazivo, plyn a elektřina Průvodce výběrem Hadicové navijáky pro vzduch, vodu, olej, mazivo Antikorozní a nerezové hadicové navijáky Hadicové navijáky schválené EX Podtlakové hadicové navijáky Kabelové navijáky Příslušenství Vyvažovače Ochrana pracovišť

6 Celkové systémy - celková odpovědnost Nederman uvádí na trh nejen celou řadu produktů, ale i celá systémová řešení pro širokou paletu aplikací a průmyslových odvětví. Naše služby zahrnují vše od tvorby návrhů a plánování až po instalaci, servis a údržbu. Máme důkladné technické znalosti a rozsáhlou databázi aplikací s tisíci a tisíci instalacemi po celém světě. Naše prodejní organizace je dobře obeznámena s mezinárodními a místními environmentálními omezeními a legislativou z oblasti zdraví. Více informací Vám sdělí Váš obchodní zástupce společnosti Nederman. Společnost Nederman nabízí PŘEDBĚŽNÉ STUDIE PLÁNOVÁNÍ NÁVRHY SYSTÉMŮ INSTALACE VÝROBA NA ZAKÁZKU ŠKOLENÍ ÚDRŽBA Vlastní výrobky vyvinuté na základě efektivní technologie Komplexní sortiment produktů Rozsáhlé zkušenosti při tvorbě optimálního pracovního prostředí Rozšíření po celém světě 6

7 Řešení pro výbušná prostředí Riziko exploze se objevuje všude tam, kde prach ze zpracování obsahuje jemný hliníkový prášek, organické prášky nebo jiné podobné látky. Známe požadavky pro tato výbušná prostředí a máme rozsáhlé zkušenosti s poskytováním vhodných řešení, jak Vám pomoci chránit Váš závod. Centrální podtlakové a filtrační systémy Společnost Nederman nabízí: Produkty a systémy navržené tak, aby splňovaly směrnice ATEX Poradenské služby v oblasti tvorby návrhů Instalace Poprodejní zákaznický servis Filtry FilterMax DX jsou zkonstruovány v souladu se směrnicí ATEX. Tento systém je vybaven zpětným ventilem. Produkty EX v tomto katalogu Navijáky Bench Top Odsávací ramena Ventilátory NCF DX odolné vůči explozi pro produkty FilterMax DX jsou schváleny pro vodivý prach v zóně 22 v souladu se směrnicí ATEX, 94/9 skupina 2, kategorie 3. Odsávací ramena Mobilní podtlakové čističe Více informací vám sdělí váš místní obchodní zástupce společnosti Nederman. Viz také Průvodce společnosti Nederman pro tvorbu návrhů a konstrukci a 7

8 Nepřerušený řetězec Ve společnosti Nederman kontrolujeme celý produktový řetězec Vyvíjíme, navrhujeme, vyrábíme a testujeme své výrobky a můžeme nabízet i instalaci, servis/opravu v případě nouze, plánovanou údržbu a další služby. To znamená, že budete mít vždy záruku bezpečného a spolehlivého produktu a Vaše zpětná vazba nám pomůže při konstruování ještě efektivnějších řešení. Výroba a logistika Efektivní výroba a logistika jsou jedním z faktorů úspěchu společnosti Nederman a neustále pracujeme na tom, aby naše produkty a systémy byly bez problémů k dostání na všech kontinentech. Naše montážní závody se nacházejí ve Švédsku, Norsku a v Severní Americe/Kanadě. Otevřeli jsme také nové montážní a logistické centrum v Šanghaji, kterým pokryjeme trhy v Asii, Austrálii a na Novém Zélandu. Špičková konstrukční řešení Naše rozsáhlá produktová řada je založena na intenzivním vývoji produktů a moderních konstrukčních řešeních se zaměřením na přívětivost k uživateli a trvanlivost. Naše koncepce modulární konstrukce umožňuje nabízet flexibilní a nákladově efektivní produkty. Špičková kvalita S více než 60 lety zkušeností jsme průkopníky vynikající kvality s certifikací podle ISO 9001 a ISO

9 Preventivní údržba a služby Nederman Service Maximalizace provozuschopnosti zařízení a snížení rizika vysokých nákladů Se smlouvou společnosti Nederman o servisu a údržbě nebudete muset mít nikdy strach z nákladných odstávek nebo výrobních zpoždění. Zajistíme, aby Vaše zařízení bylo vždy v nejlepším stavu, a chráníme tak Vaši výkonnost, bezpečnost a životní prostředí. Prohlídky, údržbu a opravy lze provést, kdykoliv, kdekoliv a jak budete potřebovat. Naše servisní smlouva je kompletně přizpůsobená Vašim potřebám. Pravidelné, plánované kontroly nebo náročné nouzové situace - naším úkolem je zajistit, aby Vaše zařízení vykonávalo svou práci. Vy si vyberete servisní intervaly a úroveň servisu, jakou chcete, společně s typem oprav a/nebo prohlídek - a to pro jakýkoli počet jednotek. Servisní smlouva se společností Nederman: Delší životnost zařízení Ochrana zdraví a bezpečnosti Zvýšení efektivnosti obsluhy Předcházení nákladným odstávkám Snížení nákladů na údržbu Záruka profesionální údržby Pro zajištění dodávek náhradních dílů v ten správný okamžik má společnost Nederman na skladě obrovské množství kriticky důležitých náhradních dílů a spotřebovávajících se dílů, které může okamžitě dodat. Služby a podpora společnosti Nederman Plánovaná údržba a prohlídka Servis v naléhavých případech Originální náhradní díly Více informací Vám sdělí Váš obchodní zástupce společnosti Nederman. Naše globální síť zkušených techniků poskytuje podporu na místě. Servisní programy, včetně preventivní údržby, je možné uzpůsobit tak, aby zařízení Nederman tvořilo specifický soubor vybavení. 9

10 Zpracování kovů/svařování Při svařování vznikají extrémně malé kovové částice, které jsou pro dýchání velmi nebezpečné. Z tohoto důvodu mnoho zemí stanovilo maximální přípustnou expozici svařovacím výparům. Nejlepším způsobem je řízená expozice a zachycování výparů přímo u zdroje. Tak je chráněn svářeč i ostatní pracovníci. Systémy Nederman zahrnují vysokopodtlakové i nízkopodtlakové technologie a používají se k odsávání svařovacích výparů a při úklidu prostor a čištění strojů. Systémy a řešení společnosti Nederman: Odsávání a filtrace svařovacích výparů Odsávání svařovacích výparů na hořáku Celkové čištění/sběr hoblinek atd. Ochrana pracoviště pomocí závěsů a zástěn Modulární filtrační systémy Průmyslový čisticí systém Závěsy na pracoviště Odsávání na hořáku Vysokopodtlakové/ filtrační systémy Odsávací ramena svařovacích výparů Mobilní kouřové odsávací jednotky Odsávací ramena na kolejnici Mobilní podtlakové čističe Nízkopodtlakové/ filtrační systémy V tomto katalogu nejsou představeny všechny výše uvedené produkty a systémy. Další informace vám sdělí váš obchodní zástupce společnosti Nederman. Viz také průvodce společnosti Nederman pro tvorbu návrhů a konstrukci a Rychlé vyhledání: Odsávací ramena Přenosné kouřové odlučovače Modulární filtrační systémy Mobilní odsávací/filtrační jednotky Stacionární vysokopodtlakové systémy Sady pro odsávání na nástroji Odsávací trysky pro svařovací výpary Podtlakové čisticí sady Mobilní podtlakové čisticí jednotky Sací tryskače Navijáky pro různá média

11 Obrábění Při frézování, vrtání a broušení vznikají kovové piliny, které mohou mít vliv na pracovní činnost. Piliny na podlaze představují bezpečnostní riziko. Olejová mlha ve vzduchu může vyvolat zdravotní potíže. Kluzké podlahy zvyšují riziko úrazů a rovněž zvyšují náklady na úklid. Díky systémům Nederman jsou stroje a prostory bez špon a naše filtry olejové mlhy NOM čistí vzduch od nebezpečných kapiček oleje. Naše řešení zahrnují i systémy pro manipulaci se šponami a jejich zpracování, filtraci chladiva a odlučování oleje/vody. Výsledkem je delší životnost chladiva, nižší náklady na manipulaci se šponami a vyšší ceny za odpad. Systémy a řešení společnosti Nederman: Manipulace se šponami, jejich přeprava Filtrace/čištění řezacího oleje a chladiva Drcení pilin a briketování Filtrace olejové mlhy Čištění strojů a celkové čištění Odsávání a filtrace svařovacích výparů Odsávání nebezpečných výparů a rozpouštědel Drcení špon a regenerace chladiva Filtrace olejové mlhy Briketování Filtrace chladiva a odlučování olejových příměsků Přeprava špon a pilin Podtlakové přepravní systémy Čištění strojů a celkové čištění V tomto katalogu nejsou představeny všechny výše uvedené produkty a systémy. Další informace vám sdělí váš obchodní zástupce společnosti Nederman. Viz také průvodce společnosti Nederman pro tvorbu návrhů a konstrukci a Rychlé vyhledání: Odsávací ramena Filtry pro olejový opar Stacionární vysokopodtlakové systémy Podtlakové čisticí sady Mobilní podtlakové čisticí jednotky Navijáky pro různá média

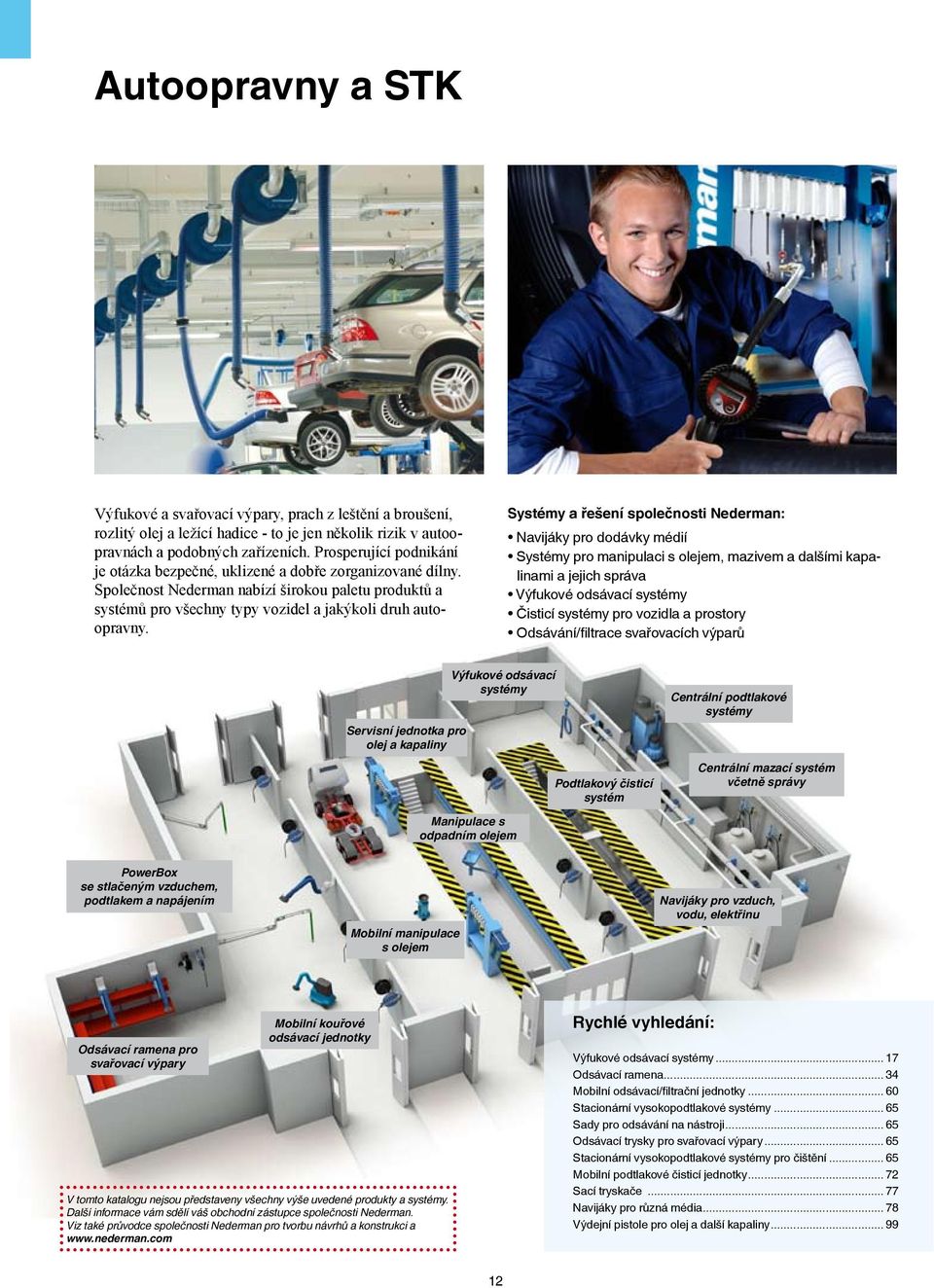

12 Autoopravny a STK Výfukové a svařovací výpary, prach z leštění a broušení, rozlitý olej a ležící hadice - to je jen několik rizik v autoopravnách a podobných zařízeních. Prosperující podnikání je otázka bezpečné, uklizené a dobře zorganizované dílny. Společnost Nederman nabízí širokou paletu produktů a systémů pro všechny typy vozidel a jakýkoli druh autoopravny. Systémy a řešení společnosti Nederman: Navijáky pro dodávky médií Systémy pro manipulaci s olejem, mazivem a dalšími kapalinami a jejich správa Výfukové odsávací systémy Čisticí systémy pro vozidla a prostory Odsávání/filtrace svařovacích výparů Servisní jednotka pro olej a kapaliny Výfukové odsávací systémy Podtlakový čisticí systém Centrální podtlakové systémy Centrální mazací systém včetně správy Manipulace s odpadním olejem PowerBox se stlačeným vzduchem, podtlakem a napájením Mobilní manipulace s olejem Navijáky pro vzduch, vodu, elektřinu Odsávací ramena pro svařovací výpary Mobilní kouřové odsávací jednotky V tomto katalogu nejsou představeny všechny výše uvedené produkty a systémy. Další informace vám sdělí váš obchodní zástupce společnosti Nederman. Viz také průvodce společnosti Nederman pro tvorbu návrhů a konstrukci a Rychlé vyhledání: Výfukové odsávací systémy Odsávací ramena Mobilní odsávací/filtrační jednotky Stacionární vysokopodtlakové systémy Sady pro odsávání na nástroji Odsávací trysky pro svařovací výpary Stacionární vysokopodtlakové systémy pro čištění Mobilní podtlakové čisticí jednotky Sací tryskače Navijáky pro různá média Výdejní pistole pro olej a další kapaliny

13 Hasičské záchranné sbory Výfukové plyny ze vznětových motorů mohou potenciálně způsobit celou řadu zdravotních problémů. Výfukové odsávací systémy společnosti Nederman, určené speciálně pro hasičské záchranné sbory, odstraňují výfukové plyny přímo z výfuku, což je jediný efektivní způsob. Součástí sortimentu je jedinečný MagnaSystem, který pro připojení hadice k vozidlu používá elektromagnet a umožňuje tak rychlý výjezd vozidel a nadstandard ní kapacitu pro odstranění výfukových plynů. Systém PTS, který má pneumaticky připojenou koncovku, je perfektní pro stanice, kde se vozidla čas od času mění. Systémy a řešení společnosti Nederman: Výfukové odsávací systémy Navijáky pro dodávky médií Čisticí systémy pro vozidla a prostory Odsávání/filtrace svařovacích výparů Mobilní kouřové odsávací jednotky Odsávací ramena pro svařovací výpary Centrální podtlakové systémy Navijáky pro vzduch, vodu, elektřinu Mobilní a stacionární podtlakové čisticí systémy Výfukové odsávací systémy Rychlé vyhledání: V tomto katalogu nejsou představeny všechny výše uvedené produkty a systémy. Další informace vám sdělí váš obchodní zástupce společnosti Nederman. Viz také průvodce společnosti Nederman pro tvorbu návrhů a konstrukci a Výfukové odsávací systémy Odsávací ramena Mobilní odsávací/filtrační jednotky Stacionární vysokopodtlakové systémy pro čištění Mobilní podtlakové čisticí jednotky Navijáky pro různá média

14 Kompozity Při kombinovaném obrábění se uvolňuje prach a vlákna. Jsou natolik malé, že se mohou dostat do plic a mohou vstoupit do kůže a způsobit alergické reakce. Nejefektivnějším způsobem, jak minimalizovat rizika, je odsávat látky přímo u zdroje. Společnost Nederman je předním dodavatelem s rozsáhlými zkušenostmi v oblasti tvorby návrhů a instalace bezpečných a účinných systémů v kombinovaných výrobních odvětvích po celém světě. Systémy a řešení společnosti Nederman: Prachové odsávací systémy Navijáky pro dodávky médií Čisticí systémy pro vozidla a prostory Odsávání/filtrace svařovacích výparů Navijáky Výkyvná ramena Odsávací systémy na nástroji PowerBox Průmyslové čisticí systémy Rychlé vyhledání: Kompletní podtlakové/filtrační systémy s bezpečnostním zařízením V tomto katalogu nejsou představeny všechny výše uvedené produkty a systémy. Další informace vám sdělí váš obchodní zástupce společnosti Nederman. Viz také průvodce společnosti Nederman pro tvorbu návrhů a konstrukci a Odsávací ramena schválená EX...46 Mobilní odsávací/filtrační jednotky...60 Stacionární vysokopodtlakové systémy...65 Sady pro odsávání na nástroji...65 Podtlakové čisticí sady...65 Mobilní podtlakové čisticí jednotky...72 Navijáky pro různá média

15 Potravinářství/farmaceutický průmysl/ chemický průmysl Hygienické požadavky v potravinářském, chemickém a farmaceutickém průmyslu jsou velmi vysoké. Zařízení se musí snadno čistit a musí být odolné vůči čisticím přípravkům a chemickým látkám. Jelikož se riziko výbuchu vyskytuje často tam, kde se manipuluje s přísadami, musí zařízení splňovat směrnice ATEX. Společnost Nederman nabízí celou řadu filtrů, ramen a navijáků, které jsou vyprojektovány tak, aby splňovaly nejvyšší požadavky v oblasti hygieny i normy ATEX. Součástí instalace mohou být čisticí systémy, aby prostory byly udržovány v čistotě a bez potenciálně výbušného prachu. Systémy a řešení společnosti Nederman: Odsávací ramena EX a filtrační systémy pro explozivní prach a částice Hadicové navijáky schválené EX z nerezové oceli a vodivých materiálů Průmyslové čisticí systémy včetně mobilních podtlakových čističů schválených EX Kompletní podtlakové/filtrační systémy s bezpečnostním zařízením Odsávací ramena EX pro laboratoře atd. Průmyslové podtlakové čisticí systémy Hadicové navijáky Průmyslové čisticí systémy Odsávací ramena EX Rychlé vyhledání: V tomto katalogu nejsou představeny všechny výše uvedené produkty a systémy. Další informace vám sdělí váš obchodní zástupce společnosti Nederman. Viz také průvodce společnosti Nederman pro tvorbu návrhů a konstrukci a Bench Top odsávací ramena EX Odsávací ramena EX Systém FilterBox pro použití v potravinářském/chemickém průmyslu Stacionární vysokopodtlakové systémy Podtlakové čisticí sady Mobilní podtlakové čisticí jednotky schválené EX Navijáky pro různá média

16 Přeprava, průmyslové prostory a ropné plošiny Voda, olej, kal, bahno, hoblinky, rez, písek atd. Naše výkonné podtlakové jednotky mohou sesbírat a přepravit cokoli, co může téci jejich hadicemi. Z tohoto důvodu se podtlakové jednotky používají v rozsáhlé míře při čištění strojoven, kováren, montovaných hal, palub, strojů apod. Speciální jednotky jsou také určeny pro stírání a čištění nádrží, plošin na mořské hladině i zařízení na pevnině v petrochemickém průmyslu. Součástí našeho programu jsou podtlakové jednotky, mobilní i stacionární, s elektrickým nebo vzduchovým pohonem. Ejektorové jednotky se vzduchovým pohonem jsou k dostání v celé řadě modelů odolných vůči explozi, které schválil Veritas/Nemko. Systémy a řešení společnosti Nederman: Přeprava Úklid strojoven a plošin Stírání nádrže Průmyslové prostory Úklidové činnosti v dílnách, montovaných halách Čištění strojů Regenerace pískem (pískovací, omílací práce) Ropné plošiny Sběr těžebního kalu Čištění prostor s čerpadly, dílen a plošin Mobilní podtlakové čisticí jednotky Podtlakové ejektorové systémy pro stírání nádrží atd. Rychlé vyhledání: V tomto katalogu nejsou představeny všechny výše uvedené produkty a systémy. Další informace vám sdělí váš obchodní zástupce společnosti Nederman. Viz také průvodce společnosti Nederman pro tvorbu návrhů a konstrukci a Mobilní podtlakové čisticí jednotky, též schválené EX Navijáky pro různá média

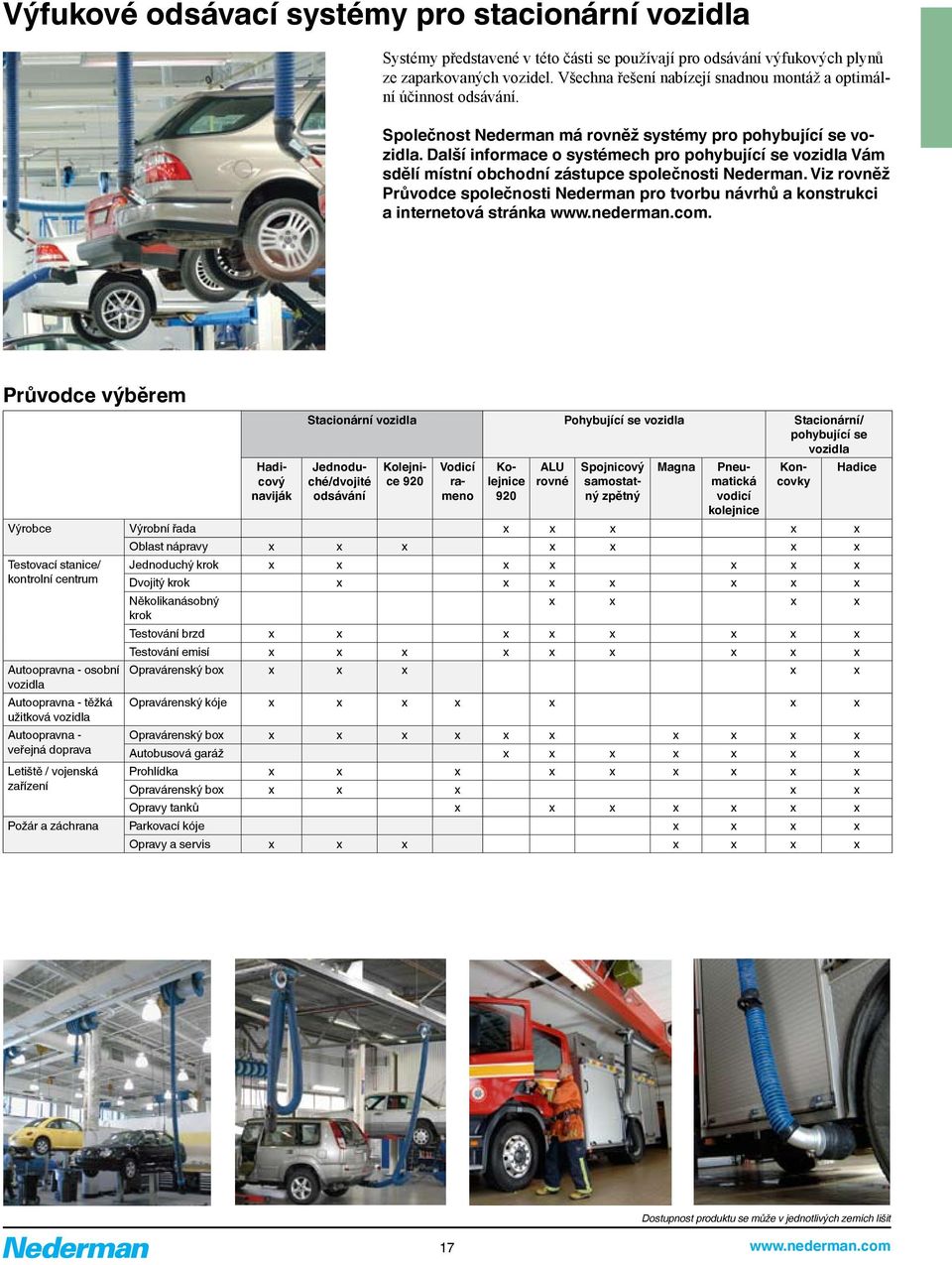

17 Výfukové odsávací systémy pro stacionární vozidla Systémy představené v této části se používají pro odsávání výfukových plynů ze zaparkovaných vozidel. Všechna řešení nabízejí snadnou montáž a optimální účinnost odsávání. Společnost Nederman má rovněž systémy pro pohybující se vozidla. Další informace o systémech pro pohybující se vozidla Vám sdělí místní obchodní zástupce společnosti Nederman. Viz rovněž Průvodce společnosti Nederman pro tvorbu návrhů a konstrukci a internetová stránka Průvodce výběrem Hadicový naviják Stacionární vozidla Pohybující se vozidla Stacionární/ pohybující se vozidla Jednoduché/dvojité odsávání Kolejnice 920 Vodicí rameno Kolejnice 920 ALU rovné Spojnicový samostatný zpětný Magna Pneumatická vodicí kolejnice Výrobce Výrobní řada x x x x x Testovací stanice/ kontrolní centrum Autoopravna - osobní vozidla Koncovky Oblast nápravy x x x x x x x Jednoduchý krok x x x x x x x Dvojitý krok x x x x x x x Několikanásobný x x x x krok Testování brzd x x x x x x x x Testování emisí x x x x x x x x x Opravárenský box x x x x x Autoopravna - těžká Opravárenský kóje x x x x x x x užitková vozidla Autoopravna - Opravárenský box x x x x x x x x x x veřejná doprava Autobusová garáž x x x x x x x Letiště / vojenská Prohlídka x x x x x x x x x zařízení Opravárenský box x x x x x Opravy tanků x x x x x x x Požár a záchrana Parkovací kóje x x x x Opravy a servis x x x x x x x Hadice 17

18 Jednoduchá/ dvojitá odsávací jednotka Jednoduchá odsávací jednotka představuje spolehlivé a funkční řešení pro všechny typy stojících vozidel. K dispozici je s vyvažovačem nebo kabelem pro ruční zavěšení hadice. Vyvažovač automaticky zvedá hadici a hubici po odpojení a udržuje je vždy ve zvednuté poloze. K dostání jsou i modely pro použití s vysokými teplotami. Pomocí dvojité odsávací jednotky lze odsávat výfukové zplodiny ze dvou vozidel současně nebo z vozidel s dvojitými výfuky. Snadná manipulace s výfukovou hadicí. Zabírá velmi málo prostoru. Levné řešení. Snadná instalace. Příprava na montáž na konzolu. Jednoduchá odsávací jednotka bez ventilátoru Hadice Ø, mm Typ hadice* Délka hadice, m Balancer Hadicový závěs Automatické odpojení Výfuková hubice 75 NR-B 5,0 X NR-B 5,0 X NR-CP 7,5 X NR-CP 6,0 X X Obj. č je v dodávce NR-CP 7,5 X NR-CP 6,0 X X Obj. č je v dodávce NFC-3 6,0 X NFC-3 6,0 X Obj. č je v dodávce Jednoduchá odsávací jednotka s ventilátorem Hadice Ø, mm Typ hadice* Délka hadice, m Hadicový závěs Včetně ventilátoru Výfuková hubice 75 NR-B 5,0 X N NR-B 7,5 X N NR-B 5,0 X N součástí dodávky Dvojitá odsávací jednotka Hadice Ø, mm Typ hadice* Délka hadice, m Hadicový závěs 100 NR-B 5,0 X * Typ hadice - viz samostatná část Podpěra jednoduché/dvojité odsávací jednotky Pro hadici Ø, mm x

19 Výfukový odsávací hadicový naviják 865 Navíjení pomocí pružiny Pro všechny typy automobilových dílen atd., kde může hadice viset v dosažitelné výšce. Patentovaný pružinový pohon umožňuje snadnou manipulaci s navijákem. Patentovaná zabudovaná automatická klapka šetří energii a snižuje hladinu hluku. Pro vyšší bezpečnost a účinnost je k dostání volitelná regulace stahování. Možné je upevnění ventilátoru na naviják. Hadicový naviják poháněný silou pružiny je možné vylepšit motorickým pohonem. Jednoduchá a bezpečná instalace. Automatická klapka pro úsporu energie. Jednoduché seřízení zvedací kapacity. Spínač automatického ventilátoru jako volitelná výbava. Regulace stahování jako volitelná výbava. Hadice Ø, mm Typ hadice* Délka hadice, m, součástí dodávky * Typ hadice - viz samostatná část ** Výběr dalších hadic: viz samostatná část o hadicích Max. možná délka hadice, m** Typ Automatická klapka Vyztužená pružina Naviják s hadicí NR-B 5,0 7,5 krátká X NR-CP 5,0 7,5 krátká X Naviják bez hadice - - 7,5 krátká X NR-B 5,0 7,5 krátká X NR-CP 7,5 7,5 krátká X NR-B 10,0 10,0 široká X NR-CP 10,0 10,0 široká X ,5 krátká ,0 široká ,5 krátká X ,0 široká X NR-B 5,0 5,0 krátká X NR-CP 5,0 5,0 krátká X NR-B 7,5 10,0 široká X ,0 široká ,0 široká X NR-B 5,0 5,0 krátká X NR-CP 5,0 5,0 krátká X NR-B 7,5 10,0 široká X X NR-CP 10,0 10,0 široká X X ,0 krátká ,0 široká X ,0 krátká X ,0 široká X X ,0 široká x/dvojitá

20 Výfukový odsávací hadicový naviják 865 Pohon elektromotorem Nejlepší řešení v dílnách s vysokým stropem, kde je nutné zvažovat přítomnost mostových jeřábů atd. nebo kde musí projíždět vysoká vozidla. Ovládá se pomocí ručního ovladače buď s infračerveným řízením nebo běžným ovládáním přes kabel. Přijímač na navijáku signalizuje provozní stav. Elektronické koncové spínače snižují riziko poruchy a zbytečné opotřebování hadice. Ventilátor se zastavuje/spouští automaticky. Možné je upevnění ventilátoru na naviják. Pohodlný a bezpečný provoz. Automatický provoz ventilátoru. Nastavení koncových spínačů z podlahy. Kompaktní, moderní design. Rychlá a snadná instalace snižuje náklady. Napájení, V Fáze 1 Frekvence, Hz 50/60 Maximální zvedací kapacita, kg 30 Hadice Ø, mm Typ hadice* Délka hadice, m, součástí dodávky * Typ hadice - viz samostatná část ** Výběr dalších hadic: viz samostatná část o hadicích Max. možná délka hadice, m** Typ Pro ruční ovládání Koncové spínače 100 NR-CP 7,5 12,5 široká Infračervené ovládání nebo ovládací panel 100 NFC-3 7,5 12,5 široká Infračervené ovládání nebo ovládací panel ,5 krátká Infračervené ovládání nebo ovládací panel ,5 široká Infračervené ovládání nebo ovládací panel 125 NR-CP 7,5 10,0 široká Infračervené ovládání nebo ovládací panel 125 NFC-3 7,5 10,0 široká Infračervené ovládání nebo ovládací panel ,0 široká Infračervené ovládání nebo ovládací panel 150 NR-CP 10,0 10,0 široká Infračervené ovládání nebo ovládací panel 150 NFC-3 7,5 10,0 široká Infračervené ovládání nebo ovládací panel ,0 široká Infračervené ovládání nebo ovládací panel ,0 široká Infračervené ovládání nebo ovládací panel Naviják s hadicí X X Naviják bez hadice X X X X X X X X X

21 Příslušenství pro výfukový odsávací hadicový naviják Popis Pro pružinově navíjený naviják Pro motorem poháněný naviják 1 Řídící souprava X Spínač zap/vyp X Ovládací panel včetně kabelu, 5 m. X Infračervený vysílač. X Konzola ventilátoru X X Hadicový adaptér Ø75 mm X Hadicový adaptér Ø100 mm X X Hadicový adaptér Ø125 mm X X Hadicový adaptér Ø150 mm X X Doraz hadice Ø75 mm X Doraz hadice Ø100 mm X Doraz hadice Ø125 mm X Doraz hadice Ø150 mm X Transformátor pro ovládání ventilátoru 230/24 V, 75 VA, 50 Hz X X Transformátor pro ovládání ventilátoru 230/24 V, 25 VA, 50 Hz X X Pružina 25 x 1,0 x mm X Pružina 25 x 1,1 x mm X Pružina 40 x 1,0 x mm X Souprava pro modernizaci pro dvojité pružiny (kromě pružin). X Existuje též koncepce pružinový naviják na vozíku a používá se v kombinaci s kolejnicí ALU 150. X Další informace vám poskytne nejbližší dodavatel společnosti Nederman. 21

22 Výfukový odsávací kolejnicový systém 920 Snadno ovladatelný systém pro všechny typy dílen. Skládá se ze základního kolejnicového systému, který doplňuje výfuková odsávací jednotka. Velmi vysoká odsávací účinnost. Jedna odsávací jednotka dokáže obsluhovat několik pracovních oddílů. Odsávací jednotky se snadno přesouvají díky lehkému materiálu a kolečkům s kuličkovými ložisky. Dvě jednotky řady 400 mohou obsluhovat automobily s dvojitými výfuky. Ruční odpojování odsávacích koncovek. Pro výběr koncovek viz kapitola Výfukové hubice. Kompaktní, moderní design. Snadné umístění. Automatická klapka pro regulaci průtoku vzduchu. Rychlá a jednoduchá instalace snižuje náklady. Kolejnicová souprava 920** Délka, m 2, , , , , , Výfuková odsávací jednotka s vozíkem a hadicí Vozík Hadice Ø, mm Typ hadice* Délka hadice, m Příslušenství Kolejnicová souprava Lanko na zavěšení Balancer Klapka Zavěšení hadice NR-B 5,0 X X NR-CP 5,0 X X NR-B 7,5 X X NR-B 5,0 X X NR-CP 5,0 X X NR-B 7,5 X X NR-CP 5,0 X X X NR-B 5,0 X X X NR-CP 5,0 X X NR-B 5,0 X X Pro vozík 400 Pro vozík 1500 Horní připojení Výstup: Ø 200 mm X Klapka, Ø100 mm X Klapka, Ø160 mm X Souprava balanceru X Bezpečnostní spojka, Ø100 mm X Bezpečnostní spojka, Ø150 mm X * Typ hadice - viz samostatná část ** Dodává se se závěsnými součástmi, spojkami, pryžovými těsněními, koncovými kryty a koncovými dorazy. Ohledně kolejnic o délce > 50 m kontaktujte prosím svého místního prodejce Nederman. 22

23 Balancer Balancer drží výfukovou hadici a udržuje ji společně s koncovkou vždy zvednutou. Zpětný tah pružiny usnadňuje manipulaci s hadicí a nabízí rovnoměrnou sílu a zvedací výkon. Integrovaná odstředivá brzda zabraňuje příliš rychlému zvednutí hadice, což minimalizuje riziko zranění osob a poškození vozidla. Délka hadice: 8 m Zajišťuje snazší manipulaci s hadicí. Snižuje opotřebování hadice a koncovky. Bezpečná obsluha balanceru. Výjimečná délka balanceru. Popis Kapacita, kg Vyvažovač, včetně západky Vyvažovač, včetně západky Příslušenství Otočná konzola Spínač zap/vyp Sada pro testování emisí Tato souprava je dokonale osvědčeným řešením pro emisní testy na osobních i nákladních vozidlech. Souprava pro testování emisí je založena na jednoduché odsávací jednotce a umožňuje odsávání velkých objemů výfukových zplodin s vysokými teplotami. Speciálně zkonstruovanou koncovku lze vertikálně naklopit a je rovněž výškově nastavitelná. Koncovka je opatřena otvory pro připojení zařízení na analýzu složení výfukových plynů. Koncovka je plně nastavitelná. Systém je schopen zpracovat velké objemy horkých výfukových plynů. Součástí dodávky je vhodný ventilátor. Hadice Ø, mm Typ hadice* Délka hadice, m Ventilátor Výfuková hubice 150 NR-B 5,0 Obj. č (N24, 50 Hz) je v dodávce Obj. č je v dodávce NR-B 5,0 Obj. č (N40, 60 Hz) je v dodávce Obj. č je v dodávce NR-B 5,0 Obj. č (N40, 50 Hz) je v dodávce Obj. č je v dodávce *Typ hadice - viz samostatná část Koncovky pro testování emisí 1 2 Popis Připojení k hadici Ø, mm Obj.č 1 Pro osobní vozidla. Vhodné také pro dolů směřující nebo skryté výfuky. Otočná koncovka 360, svisle nastavitelné mm. Dodává se se stojanem, který zahrnuje čtyři kola, dvě s brzdou. 2 Pro těžká vozidla. Dodává se se stojanem. Svisle nastavitelné mm

24 Systém vodicího ramena Systém vodicího ramena namontovaný na zdi je určen pro těžká stojící vozidla. Jedná se o řešení do prostor, kde montáž na strop znesnadňují taková zařízení, jako jsou například mostové jeřáby, výška stropu atd. Horizontální hadice je stlačitelná a upevněna na rameni otočném o 180. Vyvažovač udržuje hadici vždy zvednutou a napnutou. To systém vodicího ramena činí velmi flexibilním a snadno ovladatelným. Systém vodicího ramena se skládá z nástěnné konzoly, odsávacího ramena, vodorovné hadice, vertikální hadice, vozíku, vyvažovače a hubice. Zjednodušuje manipulaci s velkými a těžkými hadicemi. Dosáhne na výfukové hadice kdekoli na ploše 76 m². Bezpečný provoz s bezpečnostní spojkou. Pro požadovaný velký průtok. Mimo cestu pro volný průchod. Hadice Ø, mm Typ hadice* Pracovní dosah, m Výfuková hubice 150 NFC-3 7,0 Obj. č je v dodávce NFC-3 7,0 Obj. č je v dodávce * Typ hadice - viz samostatná část 24

25 Odsávací koncovky Společnost Nederman nabízí rozsáhlý sortiment robustních gumových a kovových hubic pro různé typy vozidel a systémů. Nastavitelné koncovky pro testování se speciálním designem umožňují zpracování velkých objemů horkých výfukových plynů z vozidel například v STK. Odolné velmi vysokým teplotám výfukových zplodin - až 150 C při běžném použití. Snadné připojení a odpojení hadice s ochranou před případným poškozením vozidla. Pryžové koncovky s ručním odpojováním B Typ koncovky Popis: Pro osobní vozidla Popis: Pro těžká vozidla Maximální průměr výfuku Ø: jednoduchá, mm Maximální průměr výfuku Ø: dvojitá, mm Připojení k hadici Ø, dvojitá, mm 1 Štěrbinová hubice x Štěrbinová hubice x Štěrbinová hubice x x Štěrbinová hubice x x Štěrbinová hubice x x Štěrbinová hubice x x Nasouvá se na výfuk. Bez pojistného zařízení. x & Víko s pružinou, drátěná ochrana a otvor pro sondu měření CO. Bez pojistné x x spony. 3B Adaptér pro hadici Ø75 mm, pro hubici č x Víko s pružinou, drátěná ochrana, kovová hadice a otvor pro sondu měření CO x x Víko s pružinou, drátěná ochrana, kovová hadice a otvor pro sondu měření CO x x Víko s pružinou, drátěná ochrana, kovová hadice a otvor pro sondu měření CO x x Drátěná ochrana a otvor pro sondu měření CO. Bez víka. x x Drátěná ochrana a otvor pro sondu měření CO. Bez víka. x x Drátěná ochrana a otvor pro sondu měření CO. Bez víka. x x Drátěná ochrana a otvor pro sondu měření CO. Hadice připojená pod úhlem 60 x x Drátěná ochrana a otvor pro sondu měření CO. Hadice připojená pod úhlem 60 x x Drátěná ochrana a otvor pro sondu měření CO. Hadice připojená pod úhlem 60. x x Pro upravené výfuky. 7 Víko, drátěný kryt a kovová hadice. x Víko, drátěný kryt a kovová hadice. x Víko, drátěný kryt a kovová hadice. x Drátěná ochrana a otvor pro sondu měření CO. Hadice připojená pod úhlem 60 x X Drátěná ochrana a otvor pro sondu měření CO. Hadice připojená pod úhlem 60 x X Drátěná ochrana x Drátěná ochrana x Otočný a podélně stlačitelný dymník. x x Otočný a podélně stlačitelný dymník. x x Hubice s podlahovým stojanem. Svisle nastavitelný. Vhodné v případě, že uzamykatelnou sponu nelze použít. x* Všechny gumové hubice jsou odolné proti vysokým teplotám až do 150 C. * Také pro motocykly. 25

26 Kovové hubice, ruční odpojení Popis Maximální průměr výfuku Ø, jednoduchá, mm Připojení k hadici Ø, mm Pro těžká vozidla. Zhotoveno z hliníku. S drátěnou ochranou Pro těžká vozidla. Zhotoveno z hliníku. S drátěnou ochranou Koncovky pro svislé výfuky Popis Maximální průměr výfuku Ø, mm Připojení Ø, mm 1 Hubice z pozinkované oceli pro kanalizační svody, délka: 2600 mm Pryžová konická koncovka Pryžová konická koncovka /150/ Konická koncovka z pozinkované oceli Konická koncovka z pozinkované oceli Teleskopická nasazovací tyč pro gumovou hubici ( , ) Koncovky pro zabudované a zakryté výfukové potrubí Popis Umělohmotná skříň / pryžový dymník Integrovaná konzola ve dvou délkových polohách Výfukové potrubí Ø mm. Jednoduché Výfukové potrubí Ø mm. Dvojité (Š x V) Připojení k hadici Ø, mm x (50-65) Příslušenství pro odsávací koncovky Popis Adaptér pro dvojité výfukové potrubí, se dvěmi hadicemi, každá Ø100 mm, délka 1,25 m

27 Odsávací hadice 1, Odsávací hadice Nederman jsou zkonstruované s vysokou odolností v tahu a nízkou tlakovou ztrátou. Jsou odolné proti všem chemikáliím obsaženým v motorové naftě a benzínu a vykazují vysokou odolnost proti mechanickému namáhání. 1. Základní gumová hadice (NR-B) Pro malé zatížení. Teplotní odolnost: Nepřetržité používání: až C. Lehká a oděruodolná. 2. Přejezduvzdorná gumová hadice (NR-CP) Hadice pro vysoké zatížení. Přejezduvzdorná a oděruodolná. Teplotní odolnost: Nepřetržité používání: +150 C. Občasné používání: +170 C. Hadice Ø, mm Délka hadice, m 75 2, , , , , , , , , , , , , , , , Hadice Ø, mm Délka hadice, m 75 2, , , , , , , , , , , , , , , , Vysokoteplotní hadice (NFC-3) Teplotní odolnost: Nepřetržité používání: +300 C. Občasné používání: +350 C. Lehká a vysoce odolná dieselovým částicím. 4. Hadice pro extrémně vysoké tepl. (NFC-6,5) Teplotní odolnost: Nepřetržité používání: +650 C. Občasné používání: +750 C. Bez azbestu, vysokoteplotních látek a silikonu. Hadice Ø, mm Délka hadice, m 100 2, , , , , , , , , , , , , , Hadice Ø, mm Délka hadice, m 150 2, , , ,

28 Příslušenství pro odsávací hadice Popis Ø, mm 1 Konektor, pozinkovaná ocel Konektor, pozinkovaná ocel Konektor, pozinkovaná ocel Koleno 90, pozinkovaná ocel Koleno 90, pozinkovaná ocel Koleno 90, pozinkovaná ocel Koleno 90, pozinkovaná ocel Gumový kryt s hadicovou sponou, pár Gumový kryt s hadicovou sponou, pár Gumový kryt s hadicovou sponou, pár Gumový kryt s hadicovou sponou, pár Gumový kryt s hadicovou sponou, pár Spojovací kus, pozinkovaná ocel, s hadicovou sponou a gumovým krytem Spojovací kus, pozinkovaná ocel, s hadicovou sponou a gumovým krytem Spojovací kus, pozinkovaná ocel, s hadicovou sponou a gumovým krytem Spojovací kus, pozinkovaná ocel, s hadicovou sponou a gumovým krytem Spojovací kus, pozinkovaná ocel, s hadicovou sponou a gumovým krytem Rychlospojka, pozinkovaná ocel, samec Rychlospojka, pozinkovaná ocel, samec Rychlospojka, pozinkovaná ocel, samec Rychlospojka, pozinkovaná ocel, samec Rychlospojka, pozinkovaná ocel, samice Rychlospojka, pozinkovaná ocel, samice Rychlospojka, pozinkovaná ocel, samice Rychlospojka, pozinkovaná ocel, samice Zavěšení hadice Zavěšení hadice Zavěšení hadice Zavěšení hadice Zavěšení hadice Hadicová spojka, včetně dvou pouzder a demontovatelného popruhu Hadicová spojka, včetně dvou pouzder a demontovatelného popruhu Hadicová spojka, včetně dvou pouzder a demontovatelného popruhu Hadicová spojka, včetně dvou pouzder a demontovatelného popruhu

29 Laboratorní odsávací systémy Systémy Bench Top společnosti Nederman lze použít v každém prostředí, od montážních stanic, kde jsou odsávány výpary pájek, až po laboratoře, kde je zajišťována důležitá ochrana proti vysoce agresivním nebo škodlivým plynům. Odsávací systém Bench Top je k dostání jako kompletní sada připravená k použití nebo jako samostatné díly pro sestavení odsávacího systému dle vlastních přání. Mnoho montážní alternativ: stojací, závěsné nebo připojené ke zdi. Flexibilní ve všech směrech. Nízký pokles tlaku a nízká hlučnost. Oblasti použití Elektronický průmysl/pájení Muzea/depozitáře Laboratoře Stomatologické laboratoře Operační sály Klenotnictví/zlatnictví Školní chemické laboratoře Manikúry/pedikúry Výroba protetických pomůcek Mechanické dílny Průvodce výběrem Typ FX32 FX50 FX75 FX100 Popis Pružná plastová hadice bez spojů. Lehká, eloxovaná hliníková ramena s kloubovým nastavením Aplikace Finančně výhodné rameno pro malá pracoviště a lehké aplikace, pro odsávání pájecích plynů a lehkých částic. Pro odsávání lehkých kouřů, prachu atd. Kapacita až 110 m³/h. Lehká, eloxovaná hliníková ramena s kloubovým nastavením Pro použití tam, kde je zapotřebí vyšší kapacita - až 240 m³/h. Lehká, eloxovaná hliníková ramena s kloubovým nastavením Pro průmyslové, velké laboratoře, dílny atd., kde je požadována vysoká kapacita odsávání - až 500 m³/h. Odsává prach, větší částice (svařování, pájení). Rameno Ø, mm ORIGINAL Pro běžné použití x x x x ESD/EX Pro elektronické aplikace a v x (pouze ESD) x x x prostředích s rizikem exploze CHEM Pro chemické aplikace s korozivními plyny. x x 29

30 Laboratorní odsávací soupravy Laboratorní odsávací soupravy obsahují odsávací rameno(a) FX Original s dymníkem nebo hubicí, ventilátorem N3 s regulací rychlosti a standardním filtrem (částice, HEPA a plyn), hadicí(emi), podrobnostmi o připojení a stolní konzolou (stolními konzolami). Souprava Popis ramen(a) Maximální průtok vzduchu, m³/h V / elektrická zástrčka Frekvence, Hz Výkon, W Rameno Ø, mm Délka ramena, mm Hadice Ø, mm Délka hadice, m Teplota odsávaného vzduchu, C Hmotnost kompletní sady, kg x FX / EUR 50/ ,0-10 až x FX / UK 50/ ,0-10 až x FX / EUR 50/ ,0-10 až x FX / UK 50/ ,0-10 až x FX / EUR 50/ ,0-10 až x FX / UK 50/ ,0-10 až x FX / EUR 50/ ,0-10 až x FX / UK 50/ ,0-10 až x FX / EUR 50/ ,0-10 až x FX / UK 50/ ,0-10 až x FX / EUR 50/ ,0-10 až x FX / UK 50/ ,0-10 až Odsávací sestava x rameno, Ø32 mm 1 x kopulovitý dymník 1/2 Odsávací sestava x rameno, Ø50 mm 1 x kombinovaný dymník Odsávací sestava x rameno, Ø32 mm 2 x kopulovitý dymník 1/2 Odsávací sestava x rameno, Ø50 mm 2 x minidymník Odsávací sestava x rameno, Ø32 mm 3 x kopulovitý dymník 1/2 Odsávací sestava x rameno, Ø75 mm 1 x minidymník 30

31 Laboratorní odsávací ramena a příslušenství Laboratorní odsávací systém upravený dle přání zákazníka se skládá z odsávacího ramena (Original, ESD/EX nebo CHEM) vždy s minidymníkem (univerzální rozhraní pro jiné dymníky), doplněného o různá příslušenství, jako jsou konzoly, prodlužovací rameno, adaptéry, hadice atd. Tyto díly se objednávají samostatně. Laboratorní odsávací systém lze připojit k samostatnému ventilátoru/filtru N3 nebo k centrálnímu ventilačnímu/filtračnímu systému. Ramena Směr připojení* Rameno Ø, mm Délka ramena, mm Doporučený průtok vzduchu, m³/h Teplota odsávaného vzduchu, C ORIGINAL - objednací číslo ESD/EX - objednací číslo CHEM - objednací číslo Nahoru/dolů qp Nahoru/dolů qp až Dolů q až Dolů q až Nahoru p až Nahoru p až Dolů q až Dolů q až Nahoru p až Nahoru p až Nahoru/dolů qp až Dolů q až Nahoru p až Nahoru p až * Poznámka: V závislosti na směru připojení jsou součástí dodávky různé pružinové mechanismy. Rameno 32 Rameno 50/75/100 Spojka nahoře/dole Spojka nahoře p Stropní montáž Nástěnná montáž Spojka dole q Montáž na pracovní stůl Podlahová montáž 31

32 Příslušenství Konzoly Popis Vyhovuje modelu ramena Velikost, mm 1 Stolní konzola Nástěnná konzola Kompletní konzola 50 / 75 / 100 L= Konzola 50 / 75 / Prodlužovací profil 50 / 75 / 100 L= Prodlužovací profil 50 / 75 / 100 L= Stolní konzola 50 / 75 / Krycí kroužek, strop 50 / 75 Ø 130, T= Podpěrný límec 50 / 75 / Adaptér Popis Vyhovuje modelu ramena Velikost, mm 8 Adaptér 50 / 75 / 100 Ø Adaptér 50 / 75 / 100 Ø Adaptér 50 / 75 / 100 Ø Adaptér 50 / 75 / 100 Ø Odsávací dymníky Popis Vyhovuje modelu ramena Velikost, mm ORIGINAL - objednací číslo ESD/EX - objednací číslo CHEM - objednací číslo 12 Přírubový dymník x Kopulovitý dymník 1/ x Kopulovitý dymník 1/1 32 Ø Kovový dymník 50 / 75 / 100 Ø Kombinovaný dymník 50 / 75 / x Přírubový dymník 50 / 75 / x Hadice Hadice Ø, mm Délka (mm) ORIGINAL - barva ORIGINAL - objednací číslo ESD/EX - barva ESD/EX - objednací číslo černá bílá černá šedá černá šedá černá šedá černá Odsávací mřížka se spodním odtahem FD 23 Odsávací zařízení je zkonstruované tak, aby jej bylo možné integrovat do pracovní desky stolu. Jedná se o vysoce efektivní zařízení při zachytávání těžkých výparů z lepení, rozpouštědel a podobných látek. Doporučeno k použití s ventilátorem N3 a filtrem. Popis Rozměr Odsávací mřížka vyrobená z nerezové Mřížka Ø 260 mm, spojka Ø 45 mm oceli Adaptér 45/32 mm

33 Ventilátor N3 s filtrační vložkou Jednotka se skládá ze samostatné filtrační vložky a ventilátoru N3. Je určena pro odsávání a filtraci výparů a plynů při pájení, lepení nebo práci s rozpouštědly. Pro použití v různých kombinacích s rameny FX nebo s odsávací mřížkou se spodním odtahem FD 23. Snadná montáž. Filtr je tvořen částicovým filtrem, filtrem HEPA a plynovým filtrem. Filtrační vložku Gas tvoří čistý uhlík. Filtrační vložky slouží k jednomu použití a snadno se vyměňují. Filtry pro sadu Filtrační vložka Standard Filtrační vložka Gas Stupeň filtrace 99,97 0,3 µm DOP, % 99,97 - Plocha částicového filtru, m² 2,5 - Plyn absorbující médium, kg 1,5 4 Velikost, DxŠxV, mm 388x288x x288x285 Hmotnost, kg 4,8 9,8 Ventilátor s regulací otáček S přípojkou EUR S přípojkou UK Výkon, kw 0,17 0,17 Průtok vzduchu, m³/h Napětí, V Frekvence, Hz 50/60 50/60 Fáze 1 1 Připojení Ø, mm Velikost, DxŠxV 320x140x x140x270 Hmotnost, kg 4,6 4,6 Kompletní jednotka Ventilátor/filtr Hlučnost, db(a) Výška, mm Hmotnost, kg 8,4 13,4 Příslušenství Tlumící box ESD pro jednotky EK Adaptér pro připojení dvou filtračních vložek N

34 Odsávací ramena a filtrační systémy Řada nízkotlakých odsávacích ramen společnosti Nederman zahrnuje celou řadu aplikací. Všechna ramena jsou vysoce flexibilní a snadno polohovatelná, lze je prodloužit a stahovat. Jsou k dispozici různé mechanismy připojení na zeď, strop nebo montáž na prodlužovací konzole, stejně jako řada příslušenství včetně dymníků a klapek ke zlepšení účinnosti. Ramena jsou připojena k podtlakovému a filtračnímu systému, který odstraňuje znečišťující látky z odsátého vzduchu, takže se může vrátit do atmosféry nebo může být recyklován bez negativních účinků. Průvodce výběrem - Odsávací ramena Odsávání výparů, plynů a prachu. Školy, omezené prostory, malé kabiny. Odsávání výparů, plynů a prachu.malé dílny, kovovýroba. Odsávání těžkého kouře, výparů a prachu. Dílny v těžkém průmyslu, svařování, řezání laserem, broušení s rozstřikem materiálu. Standardní Teleskopické Original/ Original CR X X X NEX MD NEX HD Svářecí /brousicí stůl X X X X X X X X Doporučený průtok vzduchu, m³/h Maximální teplota výparů, C Nepoužívá se Hlučnost v dymníku, db(a) Klapka Volitelné Volitelné Standardní Standardní Standardní Materiál hadice PVC, kryté hliníkovou PVC, kryté polyesterovou PVC, kryté polyes- PVC, kryté polyes- Sklolaminátem Nepoužívá se fólií tkaninou terovou tkaninou terovou tkaninou vyztužené PVC; kryté polyesterovou tkaninou Připojení Ø, mm / / /250 Poznámka Vestavěná nástěnná konzola otočný kloub 360 otočný kloub 360 otočný kloub 360 otočný kloub Nepoužívá se Průvodce výběrem - Odsávací a filtrační systémy Výrobek Popis Aplikace: Servis, údržba a lehká výroba Odsavač svařovacích dýmů 840/841 FilterCart Original Mobilní filtrační jednotka FilterCart W3 Mobilní filtrační jednotka FilterCart Carbon FilterBox Filtr MFS Pro mobilní svařovací práce v úzkých prostorách. Pro připojení ke svařovacímu hořáku nebo k odsávací hubici. Pro použití při svařování. Kompletní jednotka s filtrem, ventilátorem a odsávacím ramenem Original. Pro použití při svařování. Splňuje W3 od BGIA. Kompletní jednotka s filtrem, ventilátorem a speciálně zkonstruovaným kovovým dymníkem s reflektorem, pro maximální odsávací účinek. S výstražným zařízením pro výměnu filtrační vložky. Pro odsávání zápachů z výparů, rozpouštědel a plynných znečišťujících látek. Kompletní jednotka s filtrem, ventilátorem a odsávacím ramenem. Modulární systém pro svařovací a protiprachové účely Lze ho vybavit funkcí čištění stlačeným vzduchem pro extraúčinné čištění filtru. Modulární filtrační systémy. Tři různé filtrační vložky bez možnosti čištění: částicová, mikro/ HEPA a plynová. Kombinuje se s ventilátorem a rameny. Rozšiřitelná kapacita Aplikace: Lehká až těžká výroba Typ: Přenosná odsávací jednotka Typ: Mobilní odsávací jednotka Typ: Pevné/stacionární odsávací instalace Filtr: Filtr: S možností S možností čištění likvidace X X X X X X X X X X X X X X X X X X X Ohledně dalších informací kontaktujte prosím svého místního prodejce Nederman. Viz rovněž Průvodce společnosti Nederman pro tvorbu návrhů a internetová stránka
