1 Česká republika Ředitelství vodních cest ČR ŘVC TECHNICKÉ KVALITATIVNÍ PODMÍNKY STAVEB ŘVC ČR Kapitola 3 Vydání první Schváleno ŘVC ČR č.j. ŘVC/1606/09 ze dne Účinnost od Praha 2009

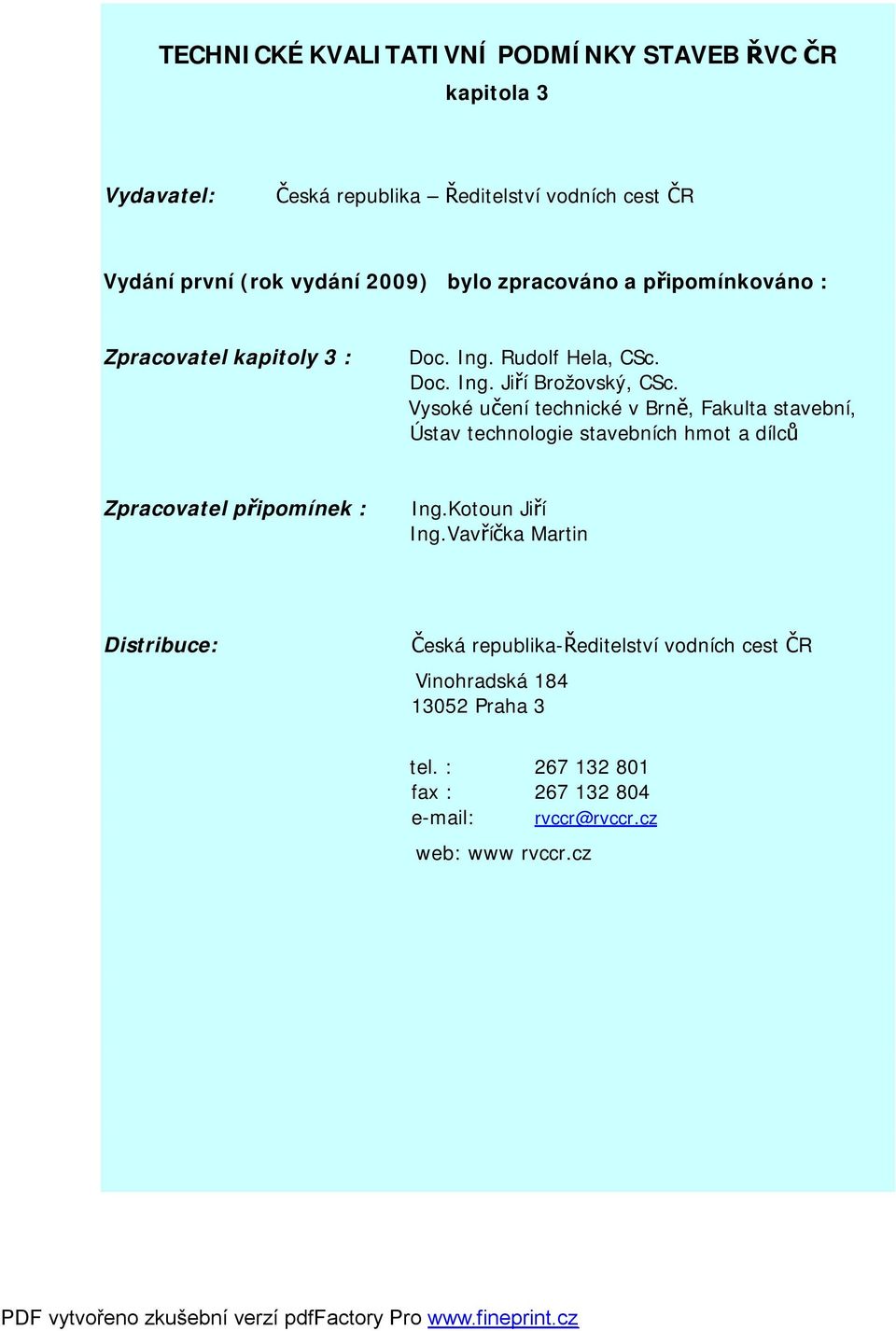

2 TECHNICKÉ KVALITATIVNÍ PODMÍNKY STAVEB ŘVC ČR kapitola 3 Vydavatel: Česká republika Ředitelství vodních cest ČR Vydání první (rok vydání 2009) bylo zpracováno a připomínkováno : Zpracovatel kapitoly 3 : Doc. Ing. Rudolf Hela, CSc. Doc. Ing. Jiří Brožovský, CSc. Vysoké učení technické v Brně, Fakulta stavební, Ústav technologie stavebních hmot a dílců Zpracovatel připomínek : Ing.Kotoun Jiří Ing.Vavříčka Martin Distribuce: Česká republika-ředitelství vodních cest ČR Vinohradská Praha 3 tel. : fax : rvccr@rvccr.cz web: www rvccr.cz

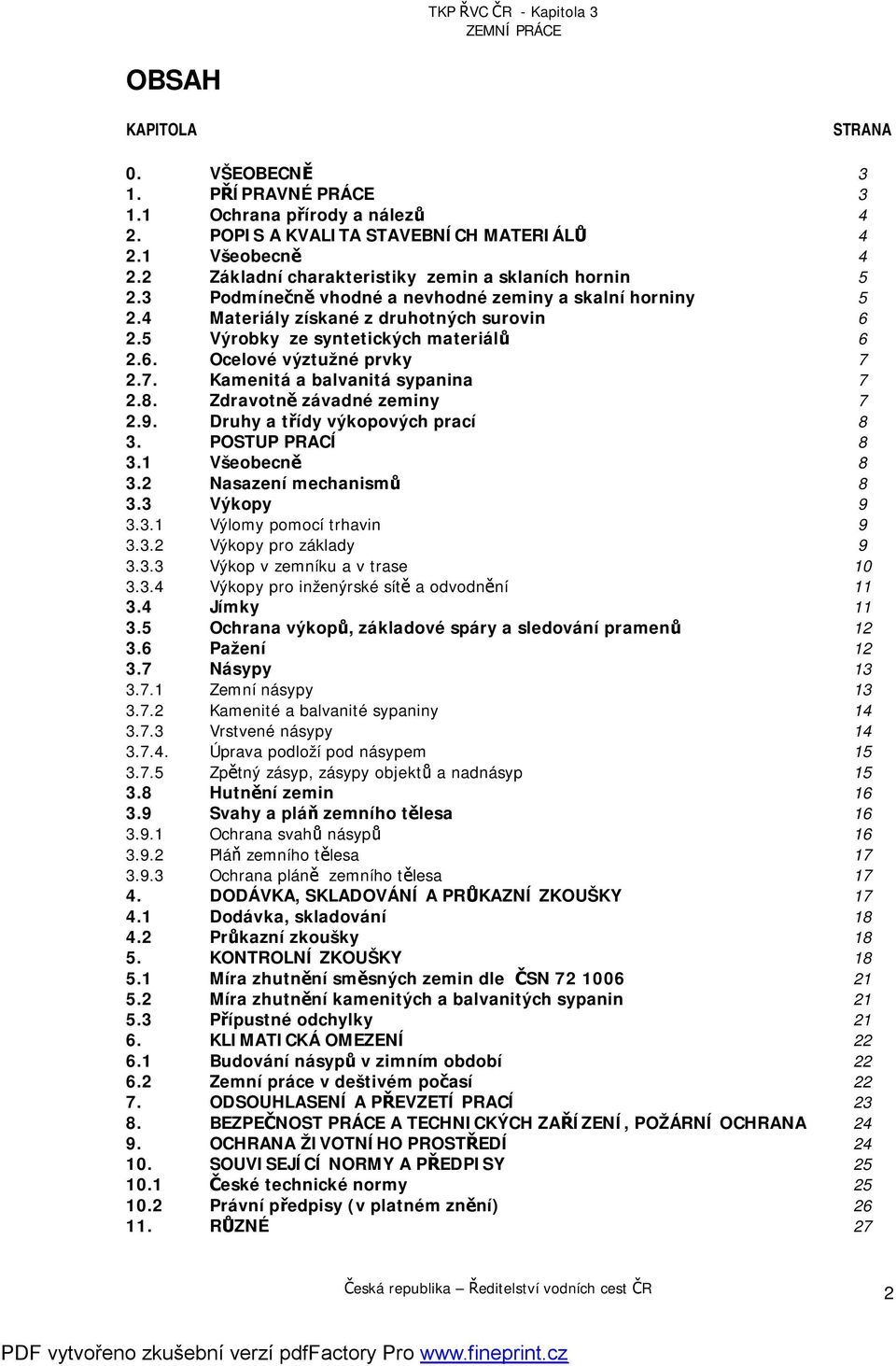

3 OBSAH KAPITOLA STRANA 0. VŠEOBECNĚ 3 1. PŘÍPRAVNÉ PRÁCE Ochrana přírody a nálezů 4 2. POPIS A KVALITA STAVEBNÍCH MATERIÁLŮ Všeobecně Základní charakteristiky zemin a sklaních hornin Podmínečně vhodné a nevhodné zeminy a skalní horniny Materiály získané z druhotných surovin Výrobky ze syntetických materiálů Ocelové výztužné prvky Kamenitá a balvanitá sypanina Zdravotně závadné zeminy Druhy a třídy výkopových prací 8 3. POSTUP PRACÍ Všeobecně Nasazení mechanismů Výkopy Výlomy pomocí trhavin Výkopy pro základy Výkop v zemníku a v trase Výkopy pro inženýrské sítě a odvodnění Jímky Ochrana výkopů, základové spáry a sledování pramenů Pažení Násypy Zemní násypy Kamenité a balvanité sypaniny Vrstvené násypy Úprava podloží pod násypem Zpětný zásyp, zásypy objektů a nadnásyp Hutnění zemin Svahy a pláň zemního tělesa Ochrana svahů násypů Pláň zemního tělesa Ochrana pláně zemního tělesa DODÁVKA, SKLADOVÁNÍ A PRŮKAZNÍ ZKOUŠKY Dodávka, skladování Průkazní zkoušky KONTROLNÍ ZKOUŠKY Míra zhutnění směsných zemin dle ČSN Míra zhutnění kamenitých a balvanitých sypanin Přípustné odchylky KLIMATICKÁ OMEZENÍ Budování násypů v zimním období Zemní práce v deštivém počasí ODSOUHLASENÍ A PŘEVZETÍ PRACÍ BEZPEČNOST PRÁCE A TECHNICKÝCH ZAŘÍZENÍ, POŽÁRNÍ OCHRANA OCHRANA ŽIVOTNÍHO PROSTŘEDÍ SOUVISEJÍCÍ NORMY A PŘEDPISY České technické normy Právní předpisy (v platném znění) RŮZNÉ 27 Česká republika Ředitelství vodních cest ČR 2

4 0. VŠEOBECNĚ Tato část Technicko-kvalitativních podmínek (dále i TKP ŘVC ČR) je určena pro provádění a kontrolu zemních prací při budování vodních cest a podrobněji rozpracovávají ustanovení příslušných technických norem ať již národního či evropského charakteru uvedené TKP ŘVC ČR. Tyto technicko-kvalitativní podmínky jsou technickým předpisem pro provádění a kontrolu zemích prací a vychází z ustanovení ČSN Zemní práce může provádět zhotovitel, tj. právnická nebo fyzická osoba, která má platná oprávnění pro provádění těchto stavebních prací (živnostenské listy, autorizace). Zhotovitel je povinen prokázat, že disponuje potřebným počtem pracovníků předepsané kvalifikace a potřebným technicky způsobilým strojním a dalším vybavením pro realizaci projektovaných zemních prací. Zhotovitel je povinen respektovat ustanovení všech souvisejících platných ČSN pokud nejsou v rozporu s výše uvedenými normami. Účelem vypracování těchto technicko kvalitativních podmínek je stanovení podmínek a postupů pro zemních prací. 1. PŘÍPRAVNÉ PRÁCE Tyto zahrnují veškeré činnosti a opatření, které je nutno provést zhotovitelem před vlastním zahájením zemních prací: převzetí staveniště v rozsahu projektové dokumentace včetně stavebního povolení a vytýčeného obvodu staveniště převzetí základních vytyčovacích bodů pro směrové a výškové vytýčení stavby převzetí směrového a výškového vytýčení pozemních sítí, které se nachází v prostoru staveniště vytýčení stavby zemního tělesa dle stanovení stavu v projektové dokumentaci zaměření terénu před zahájením prací a porovnání s projektovou dokumentací, včetně zápisu do stavebního deníku o případných rozdílech zajištění odvodnění staveniště od přítoku povrchových srážkových vod vybudování vnitrostaveništních komunikací pro přesun zeminy a materiálů, pokud to situace vyžaduje pokud boudou využívané veřejné komunikace k přesunům zeminy, je nutné tuto skutečnost projednat se správci komunikací včetně projednání se zástupcem Policie ČR na základě studia projektové dokumentace a těchto TKP vypracovat technologický předpis pro provádění zemních prací konkrétní stavby. Česká republika Ředitelství vodních cest ČR 3

5 1.1. Ochrana přírody a nálezů Veškeré zemní práce v ochranných pásmech přírodních léčivých zdrojů, přírodních zdrojů stolních minerálních vod nebo lázeňských míst je možno provádět pouze po uplatnění opatření uvedených v dokumentaci stavby ve shodě s požadavky, které jsou pro tato ochranná pásma s lázeňská místa příslušným zákonem a vyhláškami určeny. Jestliže se při provádění zemních prací vyskytnou nálezy, u kterých nelze vyloučit, že jde o nálezy historické, archeologické, paleontologické nebo geologické, o minerální prameny nebo jiné důležité nálezy veřejného zájmu, postupuje se podle zákona č. 183/2006 Sb. o územním plánování a stavebním řádu v platném znění. Příprava staveniště a kulturní vrstva půdy: Plochy v budoucích zářezech, plochy pod násypy a plochy zemníků budou zbaveny všech stromů, kmenů, křovin, pařezů, kořenů, trávy, plevele, plotů, zdí, budov nebo jiných objektů. Stejně musí být odstraněny všechny další překážky, odpad a zeminy s větším obsahem organických látek. Při stavebních pracích každého druhu se musí provést skrývka kulturní vrstvy půdy. Tloušťku sejmuté vrstvy určuje dokumentace pro zhotovovací práce. Pracovníci, kteří provádějí a kontrolují zemní práce, musí mít odpovídající znalosti a zkušenosti. Na místě těžby zemin a ukládání a hutnění sypanin musí být po celou dobu technologických procesů pracovník s odpovídajícími znalostmi a zkušenostmi, který je odpovědný za tyto práce včetně technologické dopravy. 2. POPIS A KVALITA STAVEBNÍCH MATERIÁLŮ 2.1. Všeobecně Do zemního tělesa se, kromě neupravených nevhodných a zdravotně závadných zemin a materiálů, používají prakticky všechny druhy zemin a hornin. Použité materiály musí být ekologicky nezávadné, tj. nesmějí ohrozit složky životního prostředí zejména podzemní vodu. Lze použít různé umělé materiály a druhotné suroviny (separační geotextilie, výztužné geomříže, porézní hmoty pro vylehčené násypy, popílky, struska, důlní odvaly, apod.). Kritéria vhodnosti a použitelnosti jsou obecně vymezena normami a technickými předpisy. Pro materiály uvedené v čl že zhotovitel musí před zahájením prací doložit objednateli doklady o posouzení shody ve smyslu zákona č. 22/97 Sb. ve znění pozdějších předpisů, které hodlá na dané stavbě použít a to: a) Prohlášení o shodě vydané výrobcem/dovozcem zplnomocněným zástupcem, v případě stavebních výrobků, na které se vztahuje NV 163/2002 Sb. ve znění NV 312/2005 Sb. a pozdějších předpisů, b) ES prohlášení o shodě vydané výrobcem/zplnomocněným zástupcem v případě stavebních výrobků označovaných CE, na které je vydána harmonizovaná norma nebo evropské technické schválení (ETA), a na které se vztahuje NV 190/2002 Pokud je v zadávací dokumentaci požadováno, pak k prohlášením/certifikátům musí být přiloženy příslušné protokoly o zkouškách s jejich výsledky a dále posouzení Česká republika Ředitelství vodních cest ČR 4

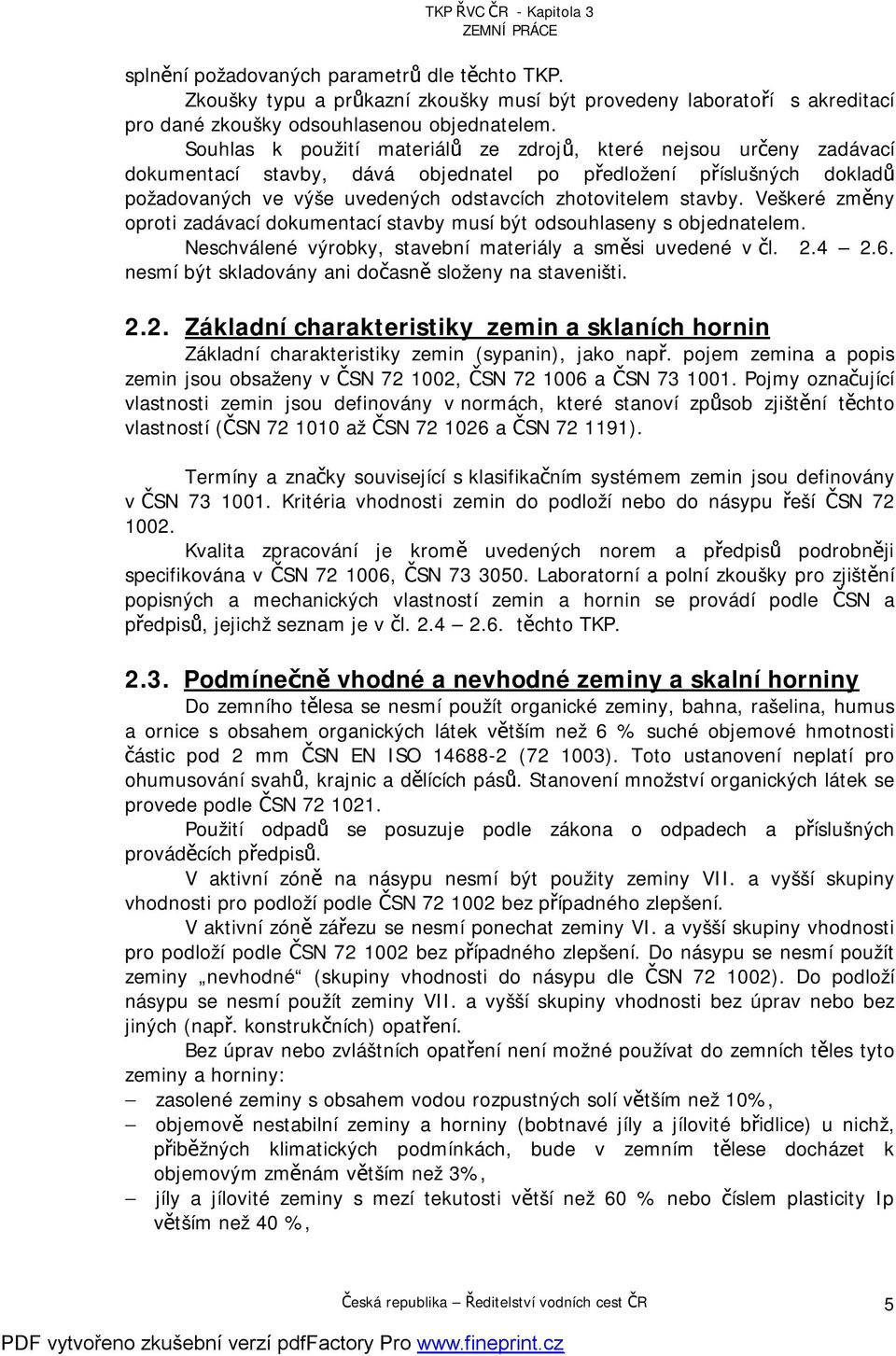

6 splnění požadovaných parametrů dle těchto TKP. Zkoušky typu a průkazní zkoušky musí být provedeny laboratoří s akreditací pro dané zkoušky odsouhlasenou objednatelem. Souhlas k použití materiálů ze zdrojů, které nejsou určeny zadávací dokumentací stavby, dává objednatel po předložení příslušných dokladů požadovaných ve výše uvedených odstavcích zhotovitelem stavby. Veškeré změny oproti zadávací dokumentací stavby musí být odsouhlaseny s objednatelem. Neschválené výrobky, stavební materiály a směsi uvedené v čl nesmí být skladovány ani dočasně složeny na staveništi Základní charakteristiky zemin a sklaních hornin Základní charakteristiky zemin (sypanin), jako např. pojem zemina a popis zemin jsou obsaženy v ČSN , ČSN a ČSN Pojmy označující vlastnosti zemin jsou definovány v normách, které stanoví způsob zjištění těchto vlastností (ČSN až ČSN a ČSN ). Termíny a značky související s klasifikačním systémem zemin jsou definovány v ČSN Kritéria vhodnosti zemin do podloží nebo do násypu řeší ČSN Kvalita zpracování je kromě uvedených norem a předpisů podrobněji specifikována v ČSN , ČSN Laboratorní a polní zkoušky pro zjištění popisných a mechanických vlastností zemin a hornin se provádí podle ČSN a předpisů, jejichž seznam je v čl těchto TKP Podmínečně vhodné a nevhodné zeminy a skalní horniny Do zemního tělesa se nesmí použít organické zeminy, bahna, rašelina, humus a ornice s obsahem organických látek větším než 6 % suché objemové hmotnosti částic pod 2 mm ČSN EN ISO ( ). Toto ustanovení neplatí pro ohumusování svahů, krajnic a dělících pásů. Stanovení množství organických látek se provede podle ČSN Použití odpadů se posuzuje podle zákona o odpadech a příslušných prováděcích předpisů. V aktivní zóně na násypu nesmí být použity zeminy VII. a vyšší skupiny vhodnosti pro podloží podle ČSN bez případného zlepšení. V aktivní zóně zářezu se nesmí ponechat zeminy VI. a vyšší skupiny vhodnosti pro podloží podle ČSN bez případného zlepšení. Do násypu se nesmí použít zeminy nevhodné (skupiny vhodnosti do násypu dle ČSN ). Do podloží násypu se nesmí použít zeminy VII. a vyšší skupiny vhodnosti bez úprav nebo bez jiných (např. konstrukčních) opatření. Bez úprav nebo zvláštních opatření není možné používat do zemních těles tyto zeminy a horniny: zasolené zeminy s obsahem vodou rozpustných solí větším než 10%, objemově nestabilní zeminy a horniny (bobtnavé jíly a jílovité břidlice) u nichž, přiběžných klimatických podmínkách, bude v zemním tělese docházet k objemovým změnám větším než 3%, jíly a jílovité zeminy s mezí tekutosti větší než 60 % nebo číslem plasticity Ip větším než 40 %, Česká republika Ředitelství vodních cest ČR 5

7 zeminy se stupněm konzistence Ic menším než 0.5, skalní horniny, u kterých dojde působením klimatických vlivů a zatížení během životnosti k takové změně fyzikálně-mechanických vlastností, které mohou vést k deformacím, případně poruše zářezových svahů, násypových těles. Sem patří např. např. rozpadavé jílovce, slínovce, břidlice, anhydrity apod. Pokud se tyto zeminy a horniny ponechají v podloží projektovaných zemních těles, musí být jejich úprava obsažena v zadávací dokumentací stavby, kde se stanoví příslušná kriteria Materiály získané z druhotných surovin Mezi materiály získané z druhotných surovin patří popílky, škvára, struska, stavební rum, výsypky, hlušiny, recyklované materiály z vozovek apod. Do zemního tělesa mohou být použity pouze takové materiály, u nichž byla ověřena vhodnost průkazními zkouškami. V případě nestandardních heterogenních materiálů je nutné terénními a laboratorními zkouškami prokázat jejich použitelnost v souladu s dokumentací. Vzhledem k značné variabilitě vlastností těchto nestandardních materiálů je možno je použít pouze za podmínek stanovených v dokumentaci, konkrétně musí obsahovat minimálně. přesný popis, technologii zpracování, projektové fyzikálně-mechanické parametry, nezávadnost pro životní prostředí, vyluhovatelnost a její změny v čase časový vývoj mechanických vlastností (např. u materiálů zpevněných pojivy) způsob kontroly a četnost. Dosažení projektovaných parametrů musí být podloženo laboratorními zkouškami za okrajových podmínek odpovídajícím skutečným podmínkám v zemním tělese a ověřeno zhutňovací zkouškou Výrobky ze syntetických materiálů Mezi tyto výrobky patří především geotextilie, geomříže, geodrény a geomembrány. Při zabudování do zemního tělesa plní některou (nebo více) z těchto funkcí: drenážní (odvedení vody v rovině geotextilie do drenážního systému), filtrační (zachytávání jemné frakce vyplavované ze zeminy proudící vodou), výztužnou (zvýšení únosnosti a stability zemního tělesa), protierozní (ochrana svahu před povrchově tekoucí vodou a povětrnostními vlivy), ochrannou (ochrana konstrukce nebo jiné látky před poškozením), těsnící, jiné. Technické požadavky pro použití a kontrolu kvality geotextilií a geomříží jsou uvedeny v ČSN , ČSN P Ocelové výztužné prvky Pro vyztužování zemních těles mají ocelové prvky formu tyčí, pásků, sítí nebo Česká republika Ředitelství vodních cest ČR 6

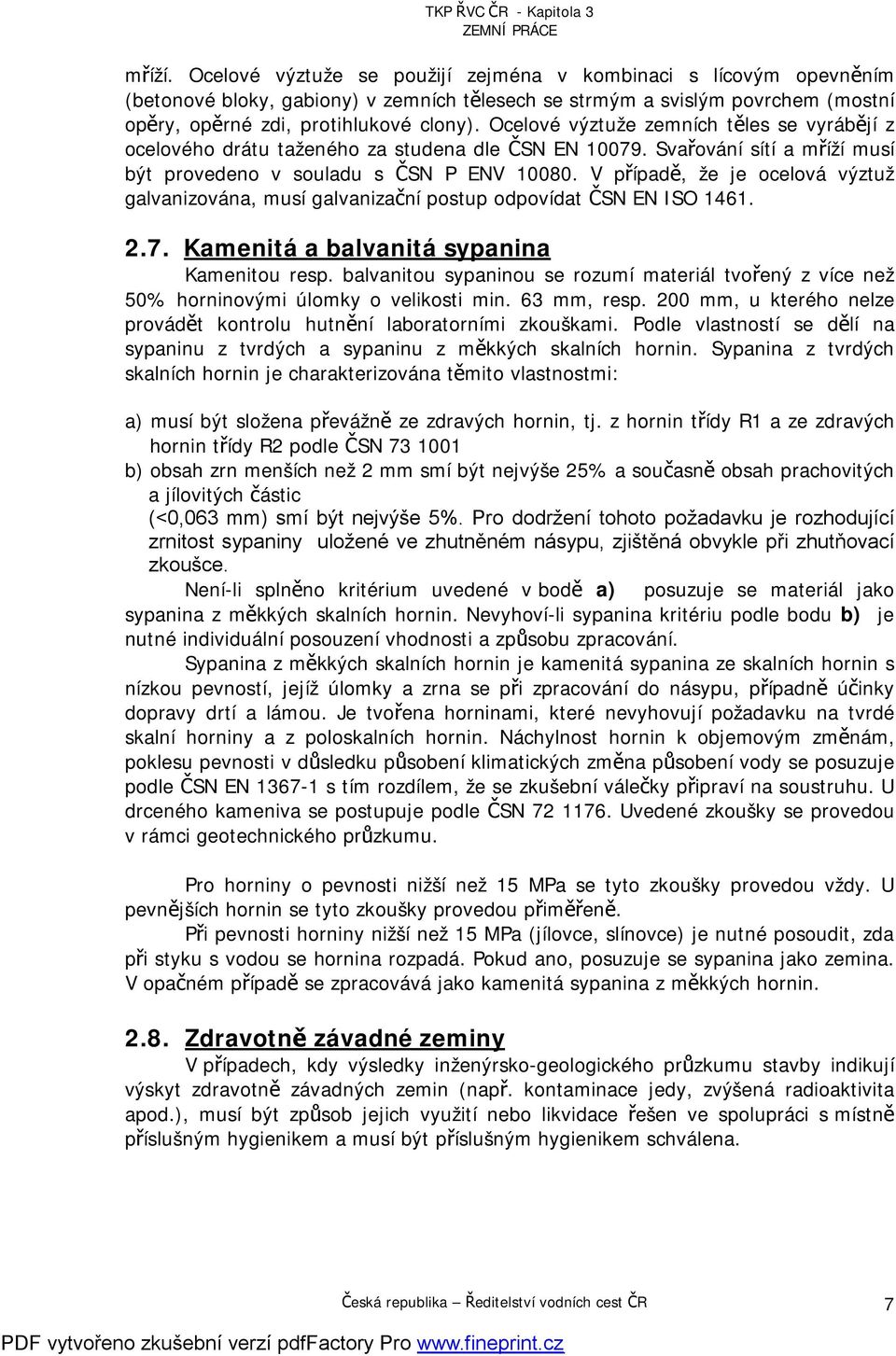

8 mříží. Ocelové výztuže se použijí zejména v kombinaci s lícovým opevněním (betonové bloky, gabiony) v zemních tělesech se strmým a svislým povrchem (mostní opěry, opěrné zdi, protihlukové clony). Ocelové výztuže zemních těles se vyrábějí z ocelového drátu taženého za studena dle ČSN EN Svařování sítí a mříží musí být provedeno v souladu s ČSN P ENV V případě, že je ocelová výztuž galvanizována, musí galvanizační postup odpovídat ČSN EN ISO Kamenitá a balvanitá sypanina Kamenitou resp. balvanitou sypaninou se rozumí materiál tvořený z více než 50% horninovými úlomky o velikosti min. 63 mm, resp. 200 mm, u kterého nelze provádět kontrolu hutnění laboratorními zkouškami. Podle vlastností se dělí na sypaninu z tvrdých a sypaninu z měkkých skalních hornin. Sypanina z tvrdých skalních hornin je charakterizována těmito vlastnostmi: a) musí být složena převážně ze zdravých hornin, tj. z hornin třídy R1 a ze zdravých hornin třídy R2 podle ČSN b) obsah zrn menších než 2 mm smí být nejvýše 25% a současně obsah prachovitých a jílovitých částic (<0,063 mm) smí být nejvýše 5%. Pro dodržení tohoto požadavku je rozhodující zrnitost sypaniny uložené ve zhutněném násypu, zjištěná obvykle při zhutňovací zkoušce. Není-li splněno kritérium uvedené v bodě a) posuzuje se materiál jako sypanina z měkkých skalních hornin. Nevyhoví-li sypanina kritériu podle bodu b) je nutné individuální posouzení vhodnosti a způsobu zpracování. Sypanina z měkkých skalních hornin je kamenitá sypanina ze skalních hornin s nízkou pevností, jejíž úlomky a zrna se při zpracování do násypu, případně účinky dopravy drtí a lámou. Je tvořena horninami, které nevyhovují požadavku na tvrdé skalní horniny a z poloskalních hornin. Náchylnost hornin k objemovým změnám, poklesu pevnosti v důsledku působení klimatických změna působení vody se posuzuje podle ČSN EN s tím rozdílem, že se zkušební válečky připraví na soustruhu. U drceného kameniva se postupuje podle ČSN Uvedené zkoušky se provedou v rámci geotechnického průzkumu. Pro horniny o pevnosti nižší než 15 MPa se tyto zkoušky provedou vždy. U pevnějších hornin se tyto zkoušky provedou přiměřeně. Při pevnosti horniny nižší než 15 MPa (jílovce, slínovce) je nutné posoudit, zda při styku s vodou se hornina rozpadá. Pokud ano, posuzuje se sypanina jako zemina. V opačném případě se zpracovává jako kamenitá sypanina z měkkých hornin Zdravotně závadné zeminy V případech, kdy výsledky inženýrsko-geologického průzkumu stavby indikují výskyt zdravotně závadných zemin (např. kontaminace jedy, zvýšená radioaktivita apod.), musí být způsob jejich využití nebo likvidace řešen ve spolupráci s místně příslušným hygienikem a musí být příslušným hygienikem schválena. Česká republika Ředitelství vodních cest ČR 7

9 2.9. Druhy a třídy výkopových prací Výkopové práce zahrnují rozpojení hornin, odebrání výkopku a jeho odvezení nebo naložení na dopravní prostředek. Výkopové práce se dělí na odkopávky, prokopávky, hloubené výkopy a výkopky v zemníku. Výklad pojmů uvádí ČSN Výkopové práce musí být provedeny podle geometrického tvaru, který je uveden v prováděcí dokumentaci. Každá hornina, vyskytující se ve vykopávkách, musí být zatříděna do jedné ze 7 tříd těžitelnosti podle ČSN , kde je stanovena obtížnost rozpojování podle charakteristických vlastností hornin. Současně musí být pro každou vyskytující se horninu stanoven její objem. Zatřídění hornin je určeno dokumentací stavby podle geotechnického zhodnocení geologického průzkumu. Změna zatřídění podle skutečnosti během stavby je možná pouze se souhlasem stavebního dozoru. Střídají-li se horniny v příčném řezu po vrstvách, v nichž se hornina také těží, zniveluje se každá vrstva a určí se objem výkopku příslušné třídy. 3. POSTUP PRACÍ 3.1. Všeobecně Před zahájením zemních prací musí zhotovitel předložit objednateli stavby k odsouhlasení technologický předpis těžby a zpracování sypaniny. Pro zpracování zemin s pojivy nebo pro vyztužování zemin (geosyntetika, ocelová výztuž) musí být v dokumentaci vypracovány zásady technologie, které zhotovitel rozpracuje do technologického předpisu pro svá zařízení a na základě svých zkušeností a předloží je k odsouhlasení. Pracovníci, kteří provádějí a kontrolují zemní práce, musí mít odpovídající znalosti a zkušenosti v této činnosti. Na místě těžby zemin, horninových výlomů, ukládání a hutnění sypanin musí být po celou dobu technologických procesů pracovník s odpovídající kvalifikací Nasazení mechanismů Nasazení stavebních mechanismů, které přímo ovlivňují kvalitu zemních prací (např. hutnicí prostředky), podléhá schválení objednatele/správce stavby. Zhotovitel musí použít vhodné zařízení, kterým se při běžném technologickém postupu dosáhne kvalitativních parametrů stanovených v dokumentaci. Pokud zařízení nesplňuje technické parametry stanovené výrobcem, nebo se nachází v takovém technickém stavu, který nedává záruku dodržení předepsaných technologických postupů a technických kriterií po celou dobu výstavby, je zhotovitel povinen, na žádost objednatele stavby, takový stroj nebo zařízení vyměnit za vyhovující. Při stavebních pracích každého druhu se musí provést skrývka kulturní vrstvy půdy. Výjimky v odůvodněných případech schvaluje objednatel stavby. Tloušťku této vrstvy určuje zadávací dokumentace stavby. Skutečnou mocnost sejmuté kulturní Česká republika Ředitelství vodních cest ČR 8

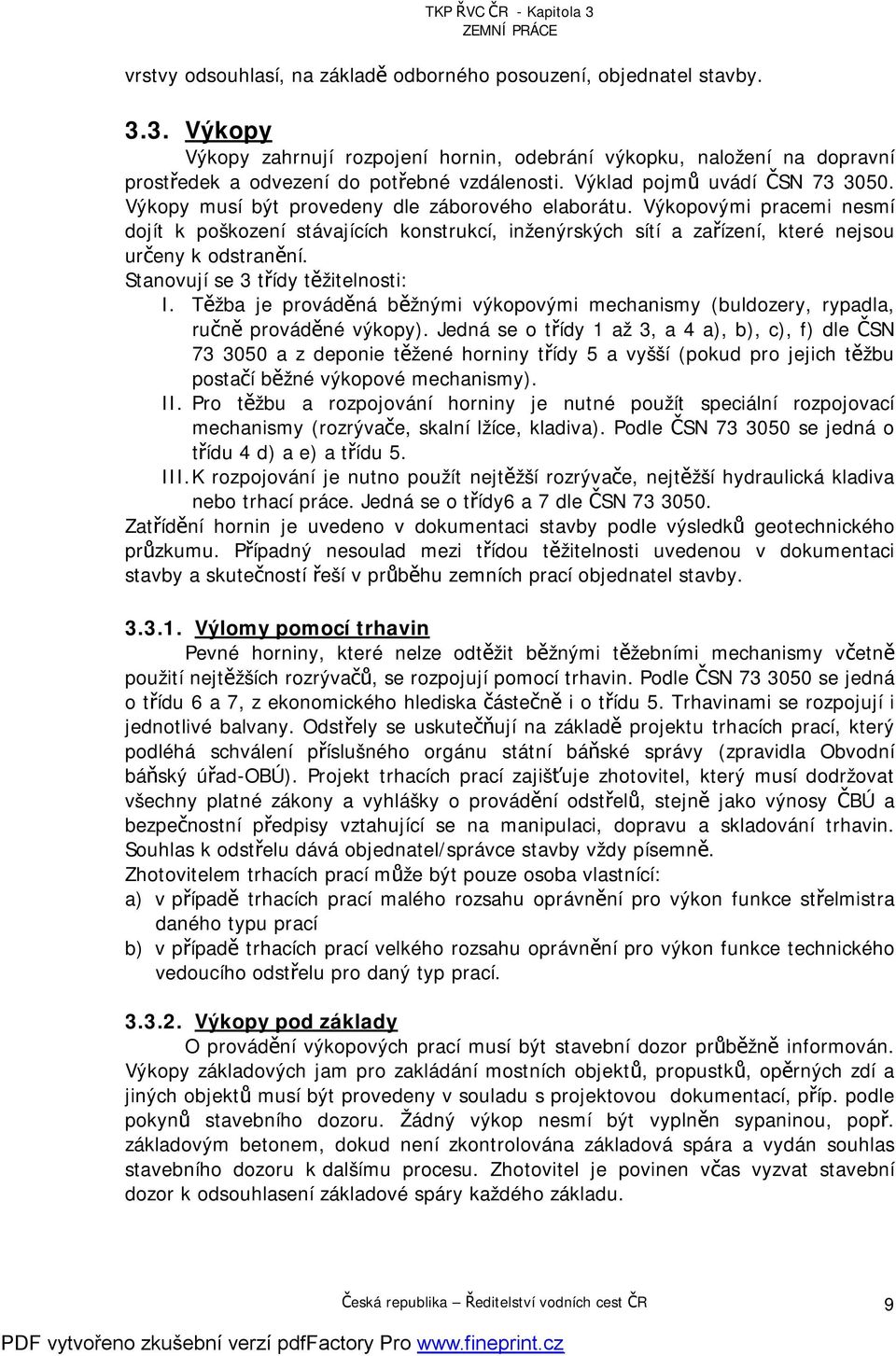

10 vrstvy odsouhlasí, na základě odborného posouzení, objednatel stavby Výkopy Výkopy zahrnují rozpojení hornin, odebrání výkopku, naložení na dopravní prostředek a odvezení do potřebné vzdálenosti. Výklad pojmů uvádí ČSN Výkopy musí být provedeny dle záborového elaborátu. Výkopovými pracemi nesmí dojít k poškození stávajících konstrukcí, inženýrských sítí a zařízení, které nejsou určeny k odstranění. Stanovují se 3 třídy těžitelnosti: I. Těžba je prováděná běžnými výkopovými mechanismy (buldozery, rypadla, ručně prováděné výkopy). Jedná se o třídy 1 až 3, a 4 a), b), c), f) dle ČSN a z deponie těžené horniny třídy 5 a vyšší (pokud pro jejich těžbu postačí běžné výkopové mechanismy). II. Pro těžbu a rozpojování horniny je nutné použít speciální rozpojovací mechanismy (rozrývače, skalní lžíce, kladiva). Podle ČSN se jedná o třídu 4 d) a e) a třídu 5. III. K rozpojování je nutno použít nejtěžší rozrývače, nejtěžší hydraulická kladiva nebo trhací práce. Jedná se o třídy6 a 7 dle ČSN Zatřídění hornin je uvedeno v dokumentaci stavby podle výsledků geotechnického průzkumu. Případný nesoulad mezi třídou těžitelnosti uvedenou v dokumentaci stavby a skutečností řeší v průběhu zemních prací objednatel stavby Výlomy pomocí trhavin Pevné horniny, které nelze odtěžit běžnými těžebními mechanismy včetně použití nejtěžších rozrývačů, se rozpojují pomocí trhavin. Podle ČSN se jedná o třídu 6 a 7, z ekonomického hlediska částečně i o třídu 5. Trhavinami se rozpojují i jednotlivé balvany. Odstřely se uskutečňují na základě projektu trhacích prací, který podléhá schválení příslušného orgánu státní báňské správy (zpravidla Obvodní báňský úřad-obú). Projekt trhacích prací zajišťuje zhotovitel, který musí dodržovat všechny platné zákony a vyhlášky o provádění odstřelů, stejně jako výnosy ČBÚ a bezpečnostní předpisy vztahující se na manipulaci, dopravu a skladování trhavin. Souhlas k odstřelu dává objednatel/správce stavby vždy písemně. Zhotovitelem trhacích prací může být pouze osoba vlastnící: a) v případě trhacích prací malého rozsahu oprávnění pro výkon funkce střelmistra daného typu prací b) v případě trhacích prací velkého rozsahu oprávnění pro výkon funkce technického vedoucího odstřelu pro daný typ prací Výkopy pod základy O provádění výkopových prací musí být stavební dozor průběžně informován. Výkopy základových jam pro zakládání mostních objektů, propustků, opěrných zdí a jiných objektů musí být provedeny v souladu s projektovou dokumentací, příp. podle pokynů stavebního dozoru. Žádný výkop nesmí být vyplněn sypaninou, popř. základovým betonem, dokud není zkontrolována základová spára a vydán souhlas stavebního dozoru k dalšímu procesu. Zhotovitel je povinen včas vyzvat stavební dozor k odsouhlasení základové spáry každého základu. Česká republika Ředitelství vodních cest ČR 9

11 Základové jámy pro zakládání mostních objektů, propustků, opěrných zdí a jiných objektů musí být odtěžené na kótu danou projektovou dokumentací anebo určenou stavebním dozorem. Ten má právo nařídit zhotoviteli, aby pokračoval v těžbě pod úroveň danou dokumentací stavby, případně těžbu zastavit v úrovni, kde již bylo dosaženo zeminy (horniny) vhodné pro zakládání. Základovou spáru posuzuje a odsouhlasuje stavební dozor písemnou formou Výkop v zemníku a v trase Odsouhlasená plocha zemníku se před zahájením těžby odhumusuje, vyčistí od nevhodného materiálu a urovná. V průběhu těžby je nutno udržovat zemník v takovém stavu, aby nedocházelo ke znehodnocování materiálu. Výkop v trase zahrnuje všechny jiné druhy vykopávek s výjimkou výkopu pro drenáž, výkopu v kanálech, výkopu pro zakládání objektů a těžby v zemníku. Ve výkopu v trase jsou též zahrnuty podélné příkopy v souladu se vzorovým příčným řezem. Dočasné svahy mohou být strmé, navržené na základě neodvodněné smykové pevnosti. Definitivní svahy však musí mít stabilitu odpovídající efektivní smykové pevnosti zeminy a ustáleným poměrům proudění podzemní vody. Stupeň stability musí splňovat podmínky uvedené v ČSN Konečná úprava se provádí podle zadávací dokumentace stavby nebo ji schvaluje objednatel stavby. Každá základová spára musí být písemně odsouhlasena objednatelem/správcem stavby. Pro odsouhlasení základové spáry ve skalních horninách zajišťuje zhotovitel geologickou dokumentaci skutečných základových poměrů a srovnání s dokumentací stavby. Posouzení základové spáry musí provést geotechnik zhotovitele za přítomnosti odborného zástupce objednatele. Při kontrole se ověří, zda zemina/hornina v základové spáře odpovídá požadavkům dokumentace na založení stavby (objektu) a výsledků geotechnického průzkumu. V případě pochybnosti nařídí objednatel stavby ověření základových podmínek (ulehlosti u nesoudržných zemin např. penetrační zkouškou; konzistence, případně pevnosti a stlačitelnosti u soudržných zemin vrtem, penetrační nebo vrtulkovou zkouškou). Tato ověření se provádí vždy u konstrukcí třetí geotechnické kategorie. U konstrukcí nižších kategorií se provádí podle požadavků objednatele stavby. V případě zakládání na horninách, zvláště silně rozpukaných, je nutné u staveb třetí geotechnické kategorie zdokumentovat základovou spáru a horninový masiv zatřídit podle ČSN , případně další vhodné klasifikace (Bieniawsky, Barton). Pokud vlastnosti zemin a hornin v základové spáře nedosahují parametrů předepsaných v dokumentaci, navrhne zhotovitel na doporučení geotechnika její úpravu. Ta může spočívat v přehutnění, prohloubení úrovně základové spáry, nahrazení čočky nebo vrstvy méně únosné zeminy štěrkopískem, kamenivem nebo betonem, vyztužením geosyntetiky apod. Při zakládání pod hladinou podzemní vody se snižuje její úroveň čerpáním pod niveletu základové spáry. V blízkosti existující zástavby je nutné posoudit vliv snížení hladiny na okolní objekty (zvýšené sedání v důsledku vyššího efektivního napětí případně sufoze) a pokud se betonuje pod vodou, musí být zvolen takový postup, aby nedošlo k narušení (nakypření) zemin v základové spáře. Bez písemného odsouhlasení základové spáry objednatelem stavby nesmí být základová spára zakryta. Po odsouhlasení základové spáry musí být ihned zahájeny návazné práce. Jestliže nedojde neprodleně (během jedné pracovní směny) k zakrytí Česká republika Ředitelství vodních cest ČR 10

12 základové spáry, nebo pokud dojde ke zhoršení jejích geotechnických vlastností zaplavením vodou, promrznutím, vyschnutím, znečištěním, napadanou zeminou apod., musí zhotovitel na vlastní náklady odtěžit narušenou vrstvu až na úroveň intaktní horniny a požádat objednatele stavby o nové odsouhlasení základové spáry. Rozdíl mezi původní a novou úrovní základové spáry nahradí zhotovitel, po předchozím odsouhlasení objednatelem/správcem stavby, na vlastní náklady betonem nebo hutněným násypem o stejných nebo lepších deformačních vlastnostech než měla původní hornina. Výkop může být proveden jako pažený nebo jako svahovaný. Za návrh sklonů svahů dočasných výkopů a jejich stabilitu odpovídá zhotovitel. Pokud objednatel/správce stavby usoudí, že při výkopových pracích je ohrožena bezpečnost pracovníků (opadávání rozvolněné horniny do výkopu, progresivní otevírání trhlin za hranou výkopu), nařídí zhotoviteli úpravu jeho sklonu. Zhotovitel přitom musí zajistit trvalé sledování svislých a vodorovných deformací a výsledky poskytovat objednateli/ správci stavby. Při budování základové konstrukce i po jejím dokončení, zejména v soudržných zeminách a rozpadavých horninách, musí být zajištěna dostatečná ochrana zemin/hornin v podzákladí proti jejich porušení vodou, klimatickými vlivy i stavebními postupy. Při nebezpečí promrznutí musí být prostor mezi stěnou výkopu a základovou konstrukcí zasypán na nezámrznou hloubku, případně odvodněn Výkopy pro inženýrské sítě a odvodnění Výkop se zahajuje, pokud možno, na nejnižším místě a postupuje se proti spádu, aby bylo zajištěno v každém okamžiku odvodnění výkopu. V soudržných zeminách a v horninách se obvykle dělají výkopové stěny svislé, pokud to krátkodobá stabilita umožňuje. Není-li stabilita výkopu dostačující, dále v nesoudržných zeminách, nebo pokud se ve stěně objevují výrony vody, je nutné buď výkop pažit, nebo provést svahovaný výkop. Výkop je nutno pažit v zastavěném území od hloubky 1,3 m a v nezastavěném území od hloubky 1,5 m. Za stabilitu výkopu zodpovídá zhotovitel. Zhotovitel je také povinen chránit všechny výkopy před zaplavením vodou. Potřebná zařízení na čerpání a odvedení vody musí mít zhotovitel k dispozici po celou dobu výstavby. Přikřížení inženýrských sítí je třeba postupovat tak, aby nenastalo vzájemné narušení funkce jednotlivých vedení. Mimo jiné platí pro tyto práce ČSN EN až , ČSN , ČSN , ČSN , ČSN , ČSN , ČSN EN 1610 (756114). Rovněž při výkopových pracích pro přeložky stávajícího vedení musí zhotovitel organizovat práce tak, aby funkce překládaného vedení byla narušena jen po nezbytně nutnou dobu. Odpovědnost za škody na překládaném vedení nese v plné míře zhotovitel Jímky Pro stavbu objektu ve vodě se používají jímky, které jako dočasné konstrukce ohrazují vodotěsně stavební jámu. Konstrukce jímky závisí na předpokládané výšce vzdutí vodní hladiny v době trvání výstavby a na složení dna. Pro vzdutí do 3 metrů stačí jímky hrázové, tabulové nebo beraněné. Při vzdutí 3-10 metrů vyhovují jednoduché ocelové jímky ze štětových stěn. Pro vzdutí přes 10 metrů se používá dvojitých ocelových jímek. Stavební jáma musí být chráněna proti velké vodě v míře určené porovnáním nákladů na ochranná opatření a škod, které mohou vzniknout. Česká republika Ředitelství vodních cest ČR 11

13 3.5. Ochrana výkopů, základové spáry a sledování pramenů a) Ochrana výkopů před zaplavením vodou: Zhotovitel musí chránit všechny výkopy před zaplavením vodou způsobeným povodněmi, průtržemi mračen anebo jinými příčinami tak, aby stavební práce byly vykonávány v optimálních podmínkách. Zhotovitel musí též zabezpečit, nainstalovat a udržovat v činnosti stroje, čerpadla, hadice, žlaby a jiná zařízení potřebná pro odvedení akumulované vody mimo úroveň dna dočasného výkopu, a to po dobu stanovenou stavebním dozorem. Musí ihned odvést záplavové vody mimo oblast pracovní činnosti, a to takovým způsobem, aby nebyly způsobeny žádné škody. Při vlastním provádění zemních prací se musí postupovat tak, aby nedocházelo k zamokření pracoviště. Zhotovitel musí práce organizovat tak, aby předešel podemletí jakékoliv části provedených výkopů a majetku čerpanou vodou. Jestliže k podemletí vodou dojde, musí ihned provést nápravné opatření ke spokojenosti stavebního dozoru. b) Ochrana základové spáry: Základovou spáru je nutno otevírat těsně před postupem dalších stavebních prací tak, aby nebyla znehodnocována případnou nepřízní klimatických a povětrnostních podmínek a stavebním provozem. Zvláštní péči je třeba věnovat ochraně základové spáry po dobu nepříznivých klimatických podmínek, zejména při deštivém počasí. Jestliže je hloubeným zářezem zastižena kombinace souvrství, ze kterého vyvěrá voda ze svahu zářezu, je nutno tuto vodu odvést mimo zářez. Potenciálním místem vyvěrání je zejména styk propustných a nepropustných vrstev. V případě stavební jámy je nutno vodu odčerpat. Pokud je třeba zřídit pramenní záchytky, záchytné dreny a jiná zařízení nebo činnosti pro zachycení pramenních vývěrů a tyto nejsou uvedeny v DZPS, jedná se o dodatečné práce. Hloubka a typ záchytky se provede v závislosti na hloubce vývěru Pažení Pažení stěn hloubených výkopů zajistí zhotovitel všude tam, kde je to nezbytné z hlediska bezpečnosti práce a stability stěn a okolí, kde je to předepsáno v dokumentaci stavby anebo určeno stavebním dozorem. V ostatních případech záleží na úvaze zhotovitele, zda použije pažení, vysvahování nebo jiného způsobu zajišťujícího bezpečnost a stabilitu na staveništi a okolí. Pažení musí zajistit bezpečnost práce pod stěnami výkopů, zabránit poklesu okolního území, znemožnit sesuv stěn výkopů a zabránit ohrožení stability hotových nebo budovaných sousedních objektů. Vnitřní rozměry zapaženého prostoru musí být takové, aby dávaly potřebný pracovní prostor pro manipulaci při provádění stavebních prací. Pokud se změní stabilita horniny v průběhu prací, je zhotovitel povinen upravit druh a rozsah pažení podle skutečných poměrů na staveništi ke spokojenosti stavebního dozoru. Podmínky použití jednotlivých druhů pažení a ocelových štětových stěn upravují příslušné čl. ČSN Česká republika Ředitelství vodních cest ČR 12

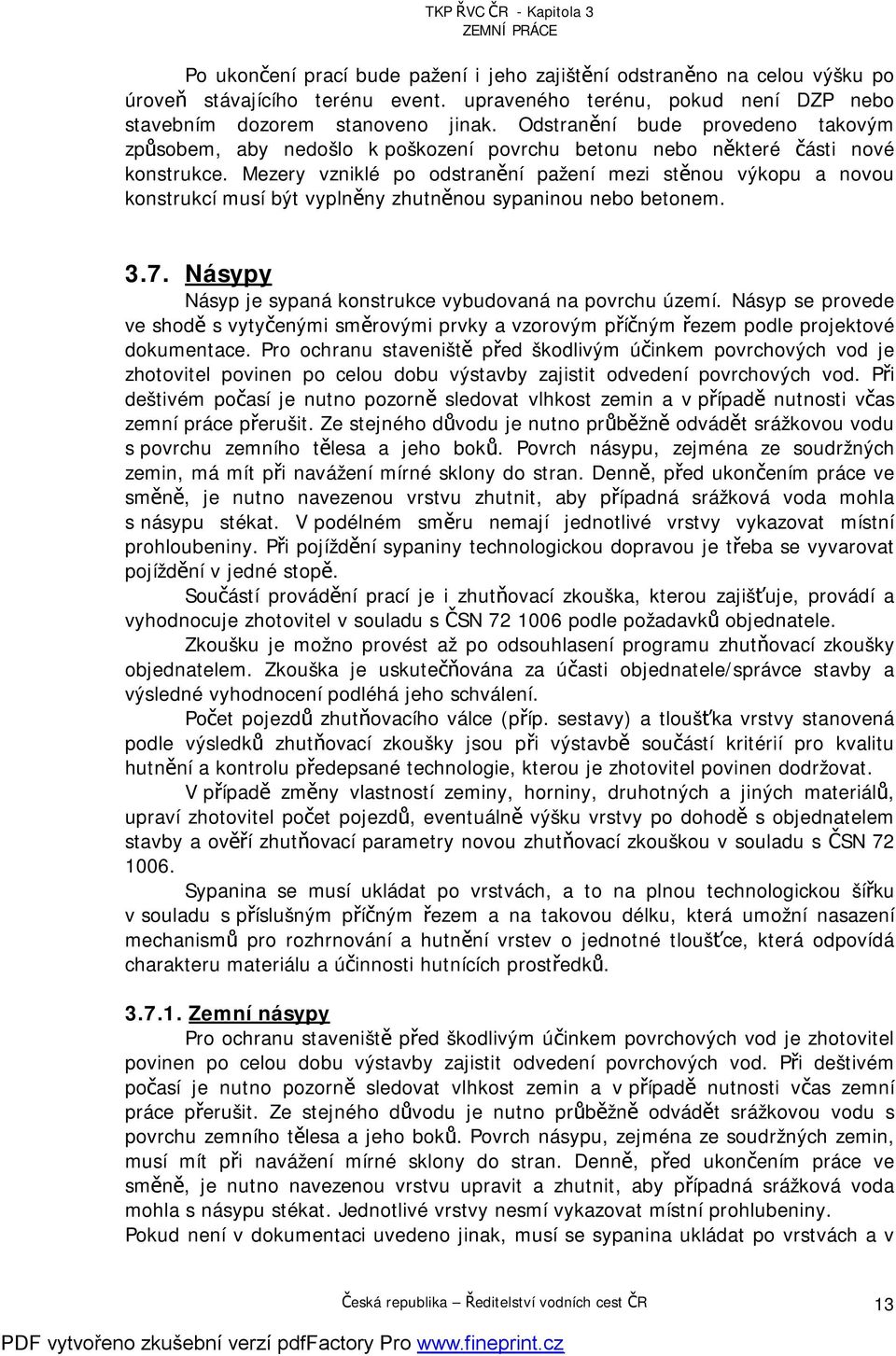

14 Po ukončení prací bude pažení i jeho zajištění odstraněno na celou výšku po úroveň stávajícího terénu event. upraveného terénu, pokud není DZP nebo stavebním dozorem stanoveno jinak. Odstranění bude provedeno takovým způsobem, aby nedošlo k poškození povrchu betonu nebo některé části nové konstrukce. Mezery vzniklé po odstranění pažení mezi stěnou výkopu a novou konstrukcí musí být vyplněny zhutněnou sypaninou nebo betonem Násypy Násyp je sypaná konstrukce vybudovaná na povrchu území. Násyp se provede ve shodě s vytyčenými směrovými prvky a vzorovým příčným řezem podle projektové dokumentace. Pro ochranu staveniště před škodlivým účinkem povrchových vod je zhotovitel povinen po celou dobu výstavby zajistit odvedení povrchových vod. Při deštivém počasí je nutno pozorně sledovat vlhkost zemin a v případě nutnosti včas zemní práce přerušit. Ze stejného důvodu je nutno průběžně odvádět srážkovou vodu s povrchu zemního tělesa a jeho boků. Povrch násypu, zejména ze soudržných zemin, má mít při navážení mírné sklony do stran. Denně, před ukončením práce ve směně, je nutno navezenou vrstvu zhutnit, aby případná srážková voda mohla s násypu stékat. V podélném směru nemají jednotlivé vrstvy vykazovat místní prohloubeniny. Při pojíždění sypaniny technologickou dopravou je třeba se vyvarovat pojíždění v jedné stopě. Součástí provádění prací je i zhutňovací zkouška, kterou zajišťuje, provádí a vyhodnocuje zhotovitel v souladu s ČSN podle požadavků objednatele. Zkoušku je možno provést až po odsouhlasení programu zhutňovací zkoušky objednatelem. Zkouška je uskutečňována za účasti objednatele/správce stavby a výsledné vyhodnocení podléhá jeho schválení. Počet pojezdů zhutňovacího válce (příp. sestavy) a tloušťka vrstvy stanovená podle výsledků zhutňovací zkoušky jsou při výstavbě součástí kritérií pro kvalitu hutnění a kontrolu předepsané technologie, kterou je zhotovitel povinen dodržovat. V případě změny vlastností zeminy, horniny, druhotných a jiných materiálů, upraví zhotovitel počet pojezdů, eventuálně výšku vrstvy po dohodě s objednatelem stavby a ověří zhutňovací parametry novou zhutňovací zkouškou v souladu s ČSN Sypanina se musí ukládat po vrstvách, a to na plnou technologickou šířku v souladu s příslušným příčným řezem a na takovou délku, která umožní nasazení mechanismů pro rozhrnování a hutnění vrstev o jednotné tloušťce, která odpovídá charakteru materiálu a účinnosti hutnících prostředků Zemní násypy Pro ochranu staveniště před škodlivým účinkem povrchových vod je zhotovitel povinen po celou dobu výstavby zajistit odvedení povrchových vod. Při deštivém počasí je nutno pozorně sledovat vlhkost zemin a v případě nutnosti včas zemní práce přerušit. Ze stejného důvodu je nutno průběžně odvádět srážkovou vodu s povrchu zemního tělesa a jeho boků. Povrch násypu, zejména ze soudržných zemin, musí mít při navážení mírné sklony do stran. Denně, před ukončením práce ve směně, je nutno navezenou vrstvu upravit a zhutnit, aby případná srážková voda mohla s násypu stékat. Jednotlivé vrstvy nesmí vykazovat místní prohlubeniny. Pokud není v dokumentaci uvedeno jinak, musí se sypanina ukládat po vrstvách a v Česká republika Ředitelství vodních cest ČR 13

15 souladu se schváleným technologickým předpisem na celou šířku násypu a takovou technologickou délku, která umožní nasazení mechanizmů pro rozhrnování a hutnění vrstev o jednotné tloušťce, která odpovídá charakteru materiálu a účinnosti hutnicích prostředků. Je zakázáno v jedné vrstvě nepravidelně smíchávat materiály výrazně odlišných geomechanických vlastností. Toto ustanovení neplatí při tzv. mechanickém zlepšování zemin, kdy se do vrstvy jedné zeminy (např. stejnozrnný písek) zapracovává frézou druhá zemina (např. štěrkodrť). Vlhkost rozprostřené zeminy se před zahájením zhutňovacích prací nesmí odlišovat od hodnoty optimální vlhkosti stanovené zkouškou PS o více než ± 3 %; u spraší a sprašových hlín nesmí vlhkost při zhutňování klesnout pod w opt o více než 2 %. Pro zeminy s číslem plasticity Ip 17 nesmí být vlhkost vyšší o více než + 5%. Na suché straně od w opt musí být splněna podmínka, že v zemině nesmí být po zhutnění více než 12 % vzduchových pórů. V případě větší odchylky navrhne zhotovitel způsob úpravy a předloží objednateli/správci stavby k odsouhlasení. K nejběžnějším úpravám převlhčené zeminy, v závislosti na jejím typu a na povětrnostních podmínkách, patří zejména mechanické provzdušování (rozrývání), přidání vápna, popílku, střídání vrstvy převlhčené zeminy se zeminou o menší vlhkosti, vkládání geotextilií apod Kamenité a balvanité sypaniny Balvanitou a kamenitou sypaninou se rozumí materiál, u kterého nelze provádět kontrolu zhutnění podle ČSN Kontrola zhutnění zemin a sypanin. Sypaniny z kamenů a balvanů se zhutňují těžkými vlečenými vibračními válci v souvislých vrstvách podle postupu stanoveného projekt. dokumentací. Je-li třeba sypat po oddělených částech, musí být stabilita jednotlivých částí i stabilita násypu jako celku prokázána zadávací dokumentací stavby. Počet pojezdů a tloušťka vrstvy se určí podle výsledků zhutňovacího pokusu schváleného stavebním dozorem a jsou současně kriteriem pro kvalitu hutnění. Maximální velikost zrna nesmí být větší než 2/3 tloušťky vrstvy a v případě měkkých hornin větší než 1/2 tloušťky vrstvy, výjimky se připouštějí pouze ojediněle podle rozhodnutí stavebního dozoru. V případě změny vlastností horniny je třeba upravit počet pojezdů, eventuálně výšku vrstvy po dohodě se stavebním dozorem a ověřit zhutňovací parametry novým zhutňovacím pokusem. Balvany větších rozměrů musí zhotovitel na vlastní náklady ze staveniště odstranit, rozpojit, případně uložit do míst odsouhlasených objednatelem stavby Vrstvené násypy Účelem vrstevnatého násypu je maximální využití málo vhodných zemin z trasy komunikace, využití průmyslových odpadů nebo upravených nevhodných zemin. Nevhodné zeminy jsou takové, které nedosahují objemové hmotnosti 1,5 t.m 3 při 95% PS. Málo vhodné zeminy jsou svým složením i původem obecně různorodé a jejich negativními vlastnostmi mohou být například malá pevnost, objemová nestálost, namrzavost, malá propustnost a obtížná zhutnitelnost. K ověření dosažitelných geotechnických parametrů málo vhodných zemin a upravených nevhodných zemin ke zhutňování a k ověření technologie zpracování se doporučuje provedení zhutňovacího pokusu podle ČSN Česká republika Ředitelství vodních cest ČR 14

16 Úprava podloží pod násypem Před budováním násypu zhotovitel musí pečlivě upravit podloží, tj. odstranit veškerou vegetaci, kulturní vrstvu půdy, případné malé mocnosti nevhodné zeminy (bahnité náplavy, rašelinu apod.). Podloží násypu je třeba vyspádovat, odvodnit a přehutnit v souladu s požadavky ČSN , pokud dokumentace stavby nestanoví jinak. Pokud se v podloží vyskytnou nevhodné zeminy, musí být nahrazeny vhodnější sypaninou nebo se použije geotextilie v kombinaci s propustnou zeminou, případně lze zeminu podloží zlepšit použitím cementu, vápna apod. V případě, že je technicky obtížné nebo nehospodárné odstranit nevhodné zeminy z podloží násypu, provede se úprava podloží násypu (sanace) podle zadávací dokumentace stavby. Pokud úprava podloží není řešena v zadávací dokumnetaci stavby, zhotovitel provede dodatečný průzkum, kterým se vymezí rozsah a vlastnosti zemin v podloží násypu. Na základě tohoto průzkumu zhotovitel navrhne a předloží objednateli stavby k odsouhlasení vhodnou úpravu podloží. Při úpravě podloží násypu tvořeném soudržnými zeminami měkké a tuhé konzistence se nedoporučuje použít lomový kámen bez mezilehlého filtru (písek, geotextilie). Úpravu lomovým kamenem musí řešit dokumentace. Ke zvýšení stability se při sklonech území kolmých na podélnou osu násypu větších než 20% budují v jejich podloží stupně. Plocha základových stupňů má při soudržných zeminách sklon 3% ven ze svahu, při nesoudržných zeminách sklon 3% do svahu. Pro zajištění separační a filtrační funkce mezi násypem a podložím se obvykle používá netkaná geotextilie s tažností nejméně 20 %. Zlepšování měkkých zemin v podloží vysokých násypů vápnem je přípustné za předpokladu, že nedojde ke snížení propustnosti zlepšovaných zemin umožní proběhnutí 75% primární konsolidace v průběhu výstavby neovlivní negativně dobu konsolidace vzhledem k době výstavby Zpětný zásyp, zásypy objektů a nadnásyp Zpětný zásyp se musí provádět podle zadávací dokumentace stavby a to jen stavebním dozorem odsouhlasenou sypaninou hutněnou po vrstvách. Šířku zpětného zásypu určuje projektová dokumentace, případně ji stanoví stavební dozor. Zpětný zásyp se musí realizovat současně na obou stranách objektu tak, aby se předešlo nerovnoměrným tlakům na vlastní objekt. Zhutnění v blízkosti objektu se musí provádět pomocí mechanických zařízení tak, aby nedocházelo k poškození uloženého potrubí, izolace ad. Provede se odsouhlasenou sypaninou hutněnou po vrstvách. Vlhkost zeminy při hutnění nesmí vybočovat z mezí. Materiál se ukládá po vrstvách, jejichž maximální tloušťka je stanovena ČSN Šířku zásypu nebo obsypu určuje dokumentace. Zpětný zásyp výkopů do výšky původního terénu musí být po založení objektů prováděn sypaninou odsouhlasenou stavebním dozorem a v souladu s jeho pokyny a projektovou dokumentací. Totéž platí i pro zásypy za opěrnými zdmi. Požadovanou míru zhutnění stanoví individuálně projektová dokumentace. Česká republika Ředitelství vodních cest ČR 15

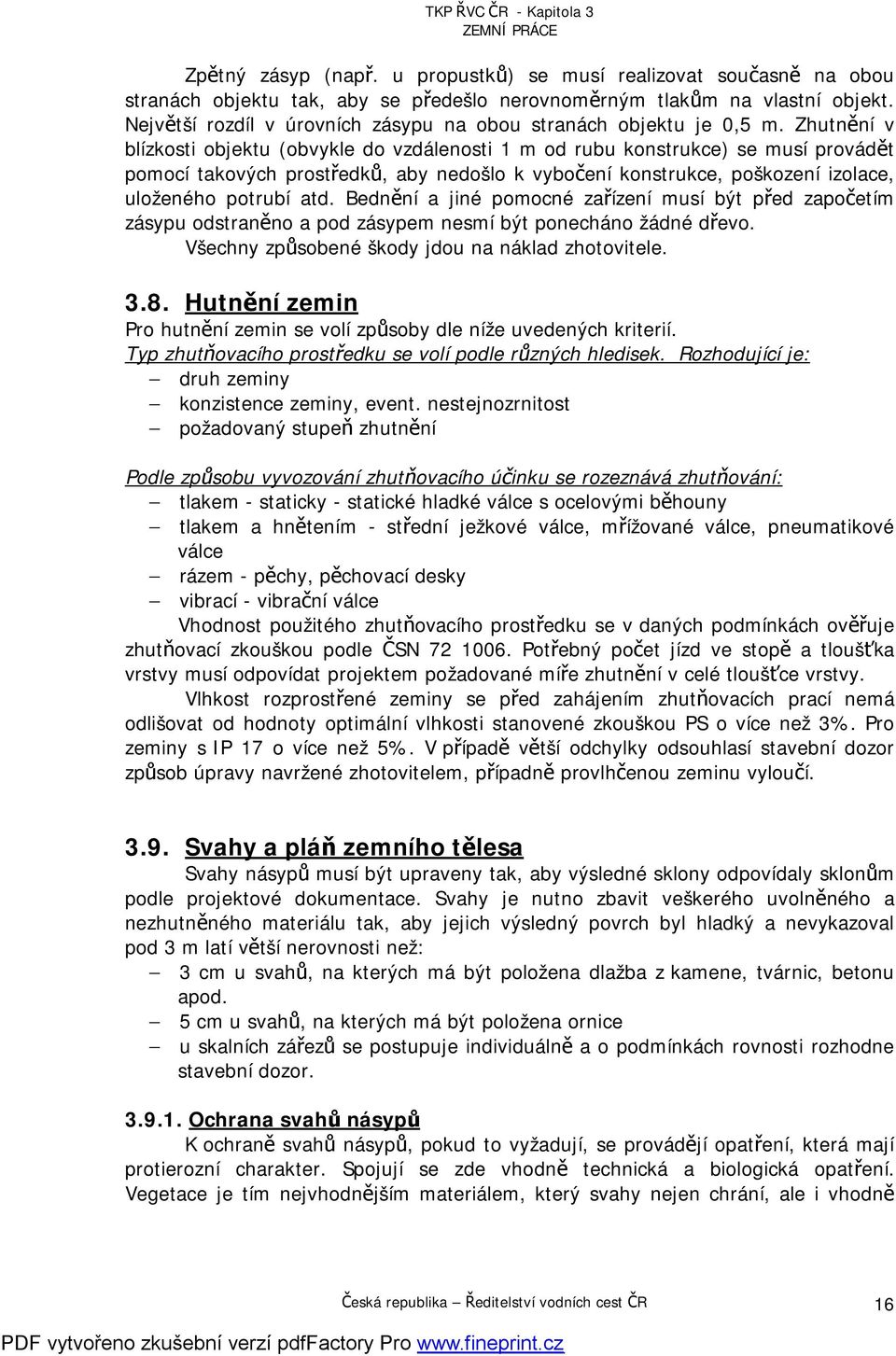

17 Zpětný zásyp (např. u propustků) se musí realizovat současně na obou stranách objektu tak, aby se předešlo nerovnoměrným tlakům na vlastní objekt. Největší rozdíl v úrovních zásypu na obou stranách objektu je 0,5 m. Zhutnění v blízkosti objektu (obvykle do vzdálenosti 1 m od rubu konstrukce) se musí provádět pomocí takových prostředků, aby nedošlo k vybočení konstrukce, poškození izolace, uloženého potrubí atd. Bednění a jiné pomocné zařízení musí být před započetím zásypu odstraněno a pod zásypem nesmí být ponecháno žádné dřevo. Všechny způsobené škody jdou na náklad zhotovitele Hutnění zemin Pro hutnění zemin se volí způsoby dle níže uvedených kriterií. Typ zhutňovacího prostředku se volí podle různých hledisek. Rozhodující je: druh zeminy konzistence zeminy, event. nestejnozrnitost požadovaný stupeň zhutnění Podle způsobu vyvozování zhutňovacího účinku se rozeznává zhutňování: tlakem - staticky - statické hladké válce s ocelovými běhouny tlakem a hnětením - střední ježkové válce, mřížované válce, pneumatikové válce rázem - pěchy, pěchovací desky vibrací - vibrační válce Vhodnost použitého zhutňovacího prostředku se v daných podmínkách ověřuje zhutňovací zkouškou podle ČSN Potřebný počet jízd ve stopě a tloušťka vrstvy musí odpovídat projektem požadované míře zhutnění v celé tloušťce vrstvy. Vlhkost rozprostřené zeminy se před zahájením zhutňovacích prací nemá odlišovat od hodnoty optimální vlhkosti stanovené zkouškou PS o více než 3%. Pro zeminy s IP 17 o více než 5%. V případě větší odchylky odsouhlasí stavební dozor způsob úpravy navržené zhotovitelem, případně provlhčenou zeminu vyloučí Svahy a pláň zemního tělesa Svahy násypů musí být upraveny tak, aby výsledné sklony odpovídaly sklonům podle projektové dokumentace. Svahy je nutno zbavit veškerého uvolněného a nezhutněného materiálu tak, aby jejich výsledný povrch byl hladký a nevykazoval pod 3 m latí větší nerovnosti než: 3 cm u svahů, na kterých má být položena dlažba z kamene, tvárnic, betonu apod. 5 cm u svahů, na kterých má být položena ornice u skalních zářezů se postupuje individuálně a o podmínkách rovnosti rozhodne stavební dozor Ochrana svahů násypů K ochraně svahů násypů, pokud to vyžadují, se provádějí opatření, která mají protierozní charakter. Spojují se zde vhodně technická a biologická opatření. Vegetace je tím nejvhodnějším materiálem, který svahy nejen chrání, ale i vhodně Česká republika Ředitelství vodních cest ČR 16

18 začlení dílo do krajiny. Při řešení ochrany svahů se také velmi dobře uplatňují mřížkové geotextilie různých druhů v kombinaci s hydroosevem Pláň zemního tělesa Pokud je pláň zemního tělesa z materiálů stanovených zadávací dokumentací stavby provedena v předepsaných příčných a podélných sklonech a výškových tolerancích a je v souladu se směrovým vytýčením, s funkčním odvodněním (kanalizace, drenáž apod.), a je zhutněna na předepsanou míru, představuje dokončený povrch schopný odsouhlasení stavebním dozorem. Pláň zemního tělesa musí být upravena tak, aby tvořila hladký, rovný, homogenní povrch, vyhovovala požadavkům rovnosti a únosnosti. Pláň zemního tělesa, která nevyhovuje požadavkům, bude rozrušena odpovídajícími mechanizmy, dohutněna a seříznuta tak, aby vyhověla výškovým požadavkům příčného a podélného řezu a požadavkům stavebního dozoru. Všechny práce realizované zhotovitelem podle tohoto odstavce budou provedeny na jeho náklady. Před povolením pokládky konstrukčních vrstev musí být pláň zemního tělesa vyčištěna ke spokojenosti stavebního dozoru a práce na pokládce konstrukčních vrstev vozovky nesmějí být zahájeny bez odsouhlasení pláně stavebním dozorem Ochrana pláně zemního tělesa Dokončená pláň musí být ze strany zhotovitele chráněna. Skládky stavebního materiálu jsou na pláni zakázány. Přejezdy vozidel po dokončené pláni musí být minimalizovány. Všechna poškozená místa na pláni musí zhotovitel opravit na své náklady. Pokud před zimním obdobím nedošlo k zakrytí pláně stmelenou vrstvou konstrukce vozovky, je třeba takovou pláň v další stavební sezóně přehutnit. Tato úprava podléhá odsouhlasení stavebním dozorem z hlediska zhutnění, výškového uspořádání a rovnosti. Je vhodnější pláň před zimním období neprovádět. 4. DODÁVKA, SKLADOVÁNÍ A PRŮKAZNÍ ZKOUŠKY 4.1. Dodávka a skladování a) Zeminy Pokud se zeminy ukládají do dočasných deponií pro pozdější využití, je nutné povrch deponie upravit do střechovitého tvaru o příčném sklonu min. 5 %, přehutnit, případně zakrýt nepropustnou fólií. Zhotovitel musí rovněž objednateli/správci stavby prokázat, že deponie je stabilní a neohrožuje celkovou stabilitu svahu, nebo výkopů v její blízkosti. Do deponií se nesmějí ukládat soudržné zeminy, u kterých by mohlo působením klimatických vlivů dojít k jejich znehodnocení (rozbřídavé zeminy). Výjimky povoluje objednatel/správce stavby. Pokud je zemina na deponii nevhodně uložena tak, že dojde k jejímu znehodnocení klimatickými vlivy, nebo promísením s nevhodnou zeminou (např. ornicí), zhotovitel zajistí na vlastní náklady náhradní množství vhodné zeminy, popřípadě i odvoz a uložení znehodnocené zeminy. Zřízení deponie podléhá schválení objednatele stavby. Zásady pro budování deponií jsou uvedeny v ČSN Česká republika Ředitelství vodních cest ČR 17

19 b)kamenité materiály, drcené kamenivo Deponie lomového kamene a tříděného kameniva musí být chráněna proti promísení s jiným materiálem. Podloží pro vybudování deponie musí být rovinné, v mírném sklonu (3 až 5 %), aby se zamezilo akumulaci prosáklé vody na dně deponie, očištěné a přehutněné. Na oddělení deponovaného kameniva od povrchu terénu je možné použít separační textilii. U velkých deponií na svahu musí zhotovitel přešetřit celkovou stabilitu svahu a ohrožení případných výkopů v blízkosti. Umístění deponie schvaluje objednatel/správce stavby Průkazní zkoušky Průkazní zkoušky musí provádět laboratoř s s akreditací pro dané zkoušky. Zkušební laboratoř musí být odsouhlasena objednatelem. 5. KONTROLNÍ ZKOUŠKY Kontrolní zkoušky jsou zkoušky, kterými se v průběhu prací průběžně ověřují výsledky zkoušek průkazních a další kvalitativní vlastnosti předepsané ve smlouvě o dílo, TKP, zadávací dokumentaci a/nebo technologickém postupu. Kontrolní zkoušky zajišťuje zhotovitel, přičemž část zkoušek musí být provedena laboratoří nezúčastněnou na procesu výroby. Rozsah těchto zkoušek je stanoven ve smlouvě o dílo. Zhotovitel musí práce organizovat tak, aby byla objednateli stavby a jím pověřeným osobám umožněna kontrola prací v každé fázi výstavby včetně laboratoří a výroben. Místa odběrů a zkoušek odsouhlasí objednatel stavby. Výsledky zkoušek musí charakterizovat kontrolovaný úsek a současně postihnout případná slabá místa s nedostatečnou kvalitou zpracování. Výsledky zkoušek předává zhotovitel neprodleně, protokolárně, předem dohodnutou formou, objednateli/správci stavby. Při nesplnění kvalitativních podmínek nese náklady na opakování zkoušek zhotovitel. K prověření kvality prováděných prací nebo hodnověrnosti zkoušek zhotovitele může objednatel provádět zkoušky podle vlastního systému kontroly jakosti. Tyto zkoušky dělá ve vlastní laboratoři, nebo je zadává u jiné nezávislé laboratoře s příslušnou způsobilostí. a) Těžba zeminy pro násypy Při těžbě zeminy pro násyp a do aktivní zóny je nutno kontrolovat shodu vlastností zeminy s předpoklady uvedenými v zadávací dokumentaci stavby podle geologického průzkumu. Za tím účelem provádí zhotovitel tyto zkoušky : stanovení vlhkosti zeminy stanovení objemové hmotností v přirozeném uložení stanovení zrnitosti stanovení obsahu organických látek zkouška zhutnitelnosti PS nebo maximální-minimální hutnost Četnost zkoušek je uvedena v tabulce 1. Česká republika Ředitelství vodních cest ČR 18

20 Tabulka 1: Počet zkoušek při těžbě zemin Zkouška Minimální počet zkoušek * Přirozená vlhkost 1x na m 3 nebo 1x denně Zrnitost 1x na m 3 Meze plasticity 1x na m 3 Obsah organických látek 1x na m 3 ** Objemová hmotnost v přirozeném 1x na m 3 uložení Zhutnitelnost PS nebo max.-min. hutnost 1x na m 3 * Uvedené max. objemy těžené zeminy na 1 zkoušku platí pro homogenní poměry. Při změně materiálu provede zhotovitel znovu všechny uvedené zkoušky. Při změně konzistence změří zhotovitel pouze vlhkost. ** Tato zkouška se provádí pouze při těžbě zeminy v blízkosti povrchu odhumusovaného terénu ebo kde lze očekávat výskyt organických nebo spalitelných příměsí (např. údolní náplavy, zeminy v nadloží uhelných slojí). Poznámka: jsou-li uvedena 2 kritéria četnosti zkoušek, musí být splněna obě. b) Podloží násypu a násypu Před zahájením sypání a ukládání zeminy do násypu se kontrolují následující parametry: vlhkost zrnitost meze platicity objemová hmotnost pro stanovení míry zhutnění zhutnitelnost (PS) max.-min. hutnost nivelační zkouška zatěžovací zkouška deskou Četnost zkoušek je uvedena v tabulce 2. Tabulka 2: Počet zkoušek při kontrole podloží násypu a násypu Zkouška Druh sypaniny Minimální počet zkoušek * vlhkost soudržná zemina 1x na m 2 nebo 500 m 3 zrnitost nesoudržná zemina soudržná zemina 1x na m 2 nebo m 3 1x na m 3 nebo při změně nesoudržná zemina 1x na m 3 nebo při změně meze platicity soudržná zemina 1x na m 3 nebo při změně objemová hmotnost soudržná zemina 1x na m 2 nebo 500 m 3 nebo pro při každé změně sypaniny. Česká republika Ředitelství vodních cest ČR 19

21 Zkouška Druh sypaniny Minimální počet zkoušek * stanovení míry zhutnění nesoudržná zemina 1x na m 2 nebo m 3 zhutnitelnost (PS) soudržná zemina 1x na m 2 nebo m 3 nebo při každé změně sypaniny. Pokud je navážená sypanina homogenní a navážené množství je vyšší než m 3 /den provede zhotovitel denně minimálně 2 zkoušky zhutnitelnosti max.-min. hutnost nesoudržná zemina 1x na m 2 nebo m 3 nebo při změně sypaniny nivelační zkouška kamenitá sypanina 1x na každé vrstvě nebo m 2 zatěžovací zkouška deskou kamenitá sypanina, nesoudržná zemina, soudržná zemina Alternativní nebo doplňková zkouška k nivelační zkoušce kamenité sypaniny, (nenahrazuje zkoušku zhutnění u soudržných zemin) * Uvedené počty zkoušek platí pro homogenní poměry. Při změně materiálu provede zhotovitel znovu všechny uvedené zkoušky. Poznámky : Jsou-li uvedena 2 kritéria četnosti zkoušek, musí být splněna obě. Odběry vzorků musí charakterizovat poměry do hloubky min. 0,3 m od povrchu upraveného terénu (podloží násypu) nebo v celé tloušťce vrstvy (násypu). c) Pláň zemního tělesa Na pláni zemního tělesa se kontrolují následující parametry : homogenita zhutnění modul přetvárnosti Četnost zkoušek je uvedena v tabulce 3. Tabulka 3 Počet zkoušek na zemní pláni Vlastnost Druh zkoušky Počet zkoušek homogenita zrnitost meze plasticity 1 x na m 2 1 x na m 2 zhutnění vlhkost a objemová hmotnost Proctor standart 3 x na 100 m nebo 1 x na m 2 1 x při změně materiálu nebo na m 2 modul přetvárnosti zatěžovací zkouška deskou 1x na 100 m zemní pláně každého dopravního pásu 1 x na m 2 ostatních ploch Česká republika Ředitelství vodních cest ČR 20
