1 ECKOLD Handformer Univerzální stroje určené ke tváření plechů, trubek a profilů za studena Universal machines for chipless coldforming of sheet metal, pipes and profiles Nutná koupě pro každého, kdo pracuje s plechem A must for every sheet metal shop... Swiss precision

coldforming of sheet metal, pipes and profiles Nutná koupě pro

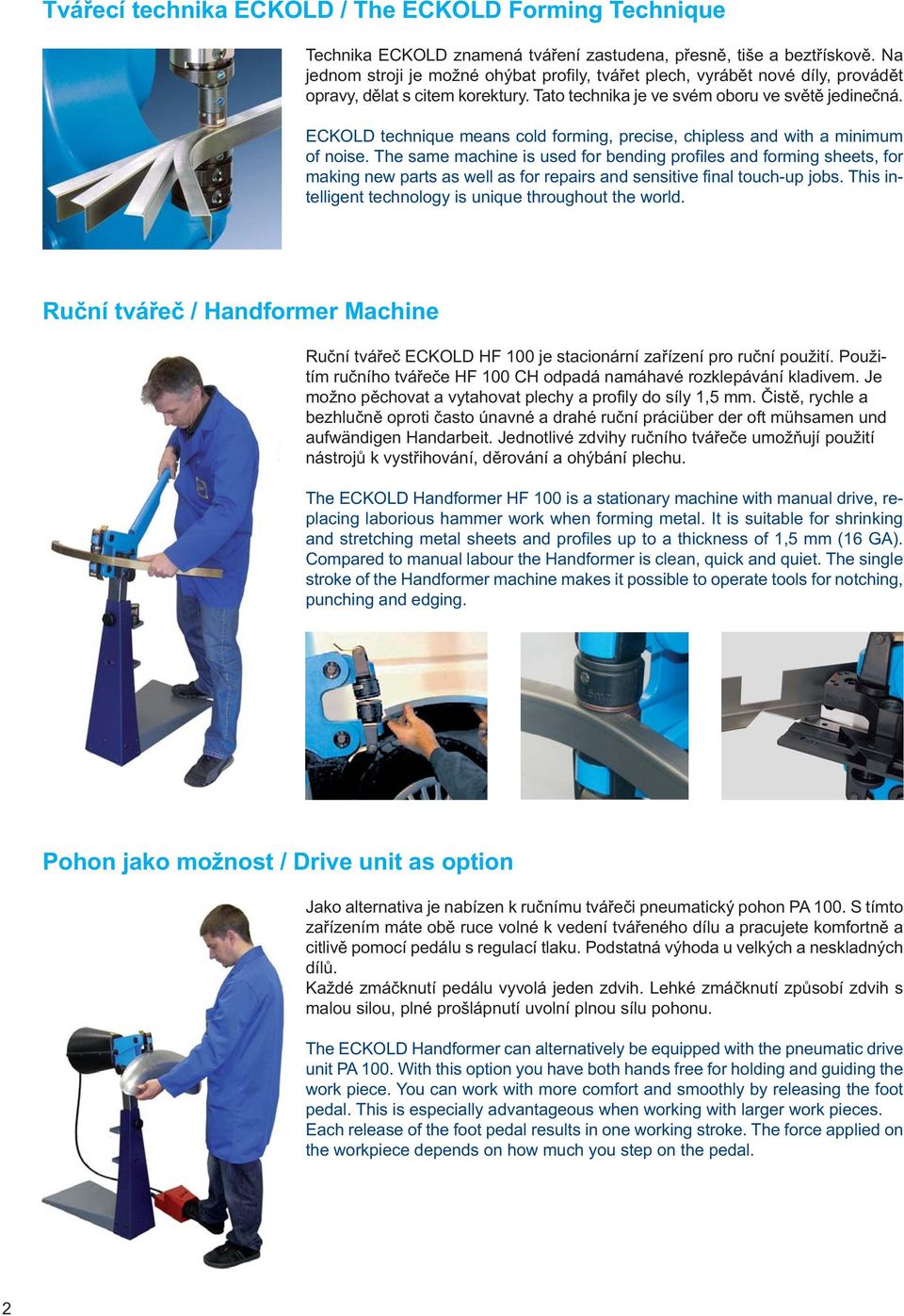

2 Tvářecí technika ECKOLD / The ECKOLD Forming Technique Technika ECKOLD znamená tváření zastudena, přesně, tiše a beztřískově. Na jednom stroji je možné ohýbat profily, tvářet plech, vyrábět nové díly, provádět opravy, dělat s citem korektury. Tato technika je ve svém oboru ve světě jedinečná. ECKOLD technique means cold forming, precise, chipless and with a minimum of noise. The same machine is used for bending profiles and forming sheets, for making new parts as well as for repairs and sensitive final touch-up jobs. This intelligent technology is unique throughout the world. Ruční tvářeč / Handformer Machine Ruční tvářeč ECKOLD je stacionární zařízení pro ruční použití. Použitím ručního tvářeče CH odpadá namáhavé rozklepávání kladivem. Je možno pěchovat a vytahovat plechy a profily do síly 1,5 mm. Čistě, rychle a bezhlučně oproti často únavné a drahé ruční práciüber der oft mühsamen und aufwändigen Handarbeit. Jednotlivé zdvihy ručního tvářeče umožňují použití nástrojů k vystřihování, děrování a ohýbání plechu. The ECKOLD Handformer is a stationary machine with manual drive, replacing laborious hammer work when forming metal. It is suitable for shrinking and stretching metal sheets and profiles up to a thickness of 1,5 mm (16 GA). Compared to manual labour the Handformer is clean, quick and quiet. The single stroke of the Handformer machine makes it possible to operate tools for notching, punching and edging. Pohon jako možnost / Drive unit as option Jako alternativa je nabízen k ručnímu tvářeči pneumatický pohon PA 100. S tímto zařízením máte obě ruce volné k vedení tvářeného dílu a pracujete komfortně a citlivě pomocí pedálu s regulací tlaku. Podstatná výhoda u velkých a neskladných dílů. Každé zmáčknutí pedálu vyvolá jeden zdvih. Lehké zmáčknutí způsobí zdvih s malou silou, plné prošlápnutí uvolní plnou sílu pohonu. The ECKOLD Handformer can alternatively be equipped with the pneumatic drive unit PA 100. With this option you have both hands free for holding and guiding the work piece. You can work with more comfort and smoothly by releasing the foot pedal. This is especially advantageous when working with larger work pieces. Each release of the foot pedal results in one working stroke. The force applied on the workpiece depends on how much you step on the pedal. 2

ECKOLD technique means cold forming, precise, chipless and with a minimum of noise.

3 Verze / Versions Obj. č. se stojanem bez stojanu Order no. with Stand with base plate PA Bez stojanu With base plate PA S pneumatickým pohonem PA 100 With pneumatic drive unit PA 100 Se stojanem With stand Speciální vlastnosti / Special Features Rychlá výměna nástrojů Quick tool change Nastavitelná pracovní výška Adjustable height Optimální prostor Maximum clearance Přihrádka na nástroje Tool shelf S nastavitelnou zarážkou Adjustable stop limiter 3

4 Nástroje ECKOLD / Tools Nástroje ECKOLD jsou univerzálně použitlené pro různé druhy plechu. Postupně dosáhnete požadovaného tvaru, každy zdvih je jeden pracovní takt. Tlak a posunutí regulují formování, precizně s minimem hluku. ECKOLD forming tools can deal with different shapes and material qualities. The desired shape is reached step by step, each stroke one step. Forward feed and pressure applied control the forming, always precise and with a minimum of noise Všechny opotřebené části se mohou samostatně vyměnit. All wear and tear parts of tools can be replaced individually. Pěchování Shrinking FWA 405 SSP HLFA 70 SSP bez poškození povrchu without damaging the surface Ohýbání profilů, rovnání plechů a vyrovnávání vrásek přesně kontrolovatelným stahováním v oblasti tváření. Bending profiles, forming sheets and removing wrinkles by precisely controlled shrinking of the area worked on. HSA 40 SSP pro U-profily for U-profiles FWA 405 SSP Ø mm 1.0 mm 2.0 mm HSA 40 SSP - 1 * mm 1.0 mm 2.0 mm HLFA 70 SSP 40 x mm 1.0 mm 1.5 mm * Kus / Piece 4

The desired shape is reached step by step, each stroke one step.

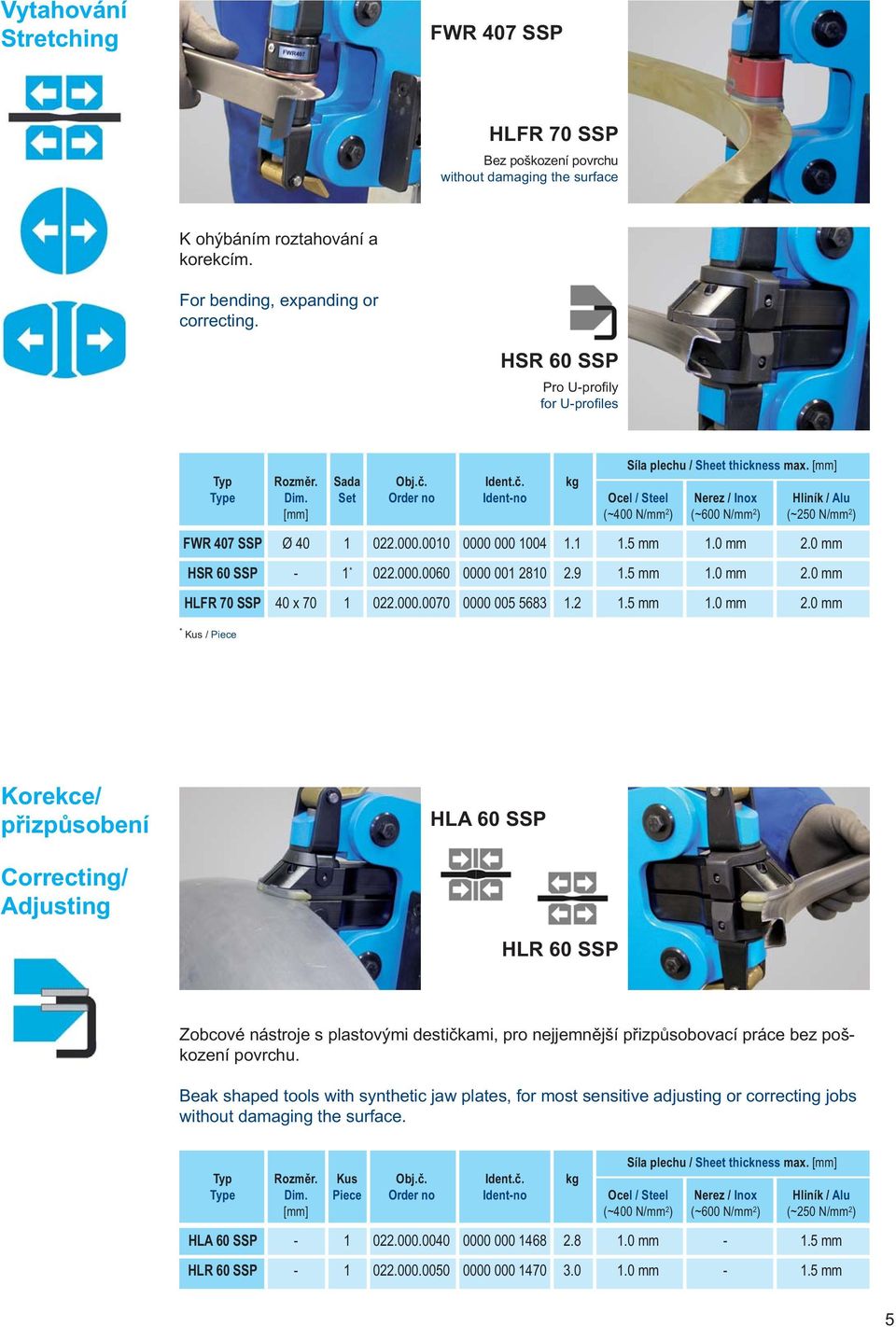

5 Vytahování Stretching FWR 407 SSP HLFR 70 SSP Bez poškození povrchu without damaging the surface K ohýbáním roztahování a korekcím. For bending, expanding or correcting. HSR 60 SSP Pro U-profily for U-profiles FWR 407 SSP Ø mm 1.0 mm 2.0 mm HSR 60 SSP - 1 * mm 1.0 mm 2.0 mm HLFR 70 SSP 40 x mm 1.0 mm 2.0 mm * Kus / Piece Korekce/ přizpůsobení HLA 60 SSP Correcting/ Adjusting HLR 60 SSP Zobcové nástroje s plastovými destičkami, pro nejjemnější přizpůsobovací práce bez poškození povrchu. Beak shaped tools with synthetic jaw plates, for most sensitive adjusting or correcting jobs without damaging the surface. Typ Rozměr. Kus Obj.č. Ident.č. kg Type Dim. Piece Order no Ident-no Ocel / Steel Nerez / Inox Hliník / Alu HLA 60 SSP mm mm HLR 60 SSP mm mm 5

000.0070 0000 005 5683 1.2 1.5 mm 1.0 mm 2.

6 Ohýbání Edging AK 250 K ohýbání plechu o 90 stupňů, s nastavitelnou zarážkou. For 90degree edging of sheets, edging length, with adjustable depth limit stop. Příklady / Examples : AK mm 1.0 mm 1.5 mm Děrování Punching LSW 1 SSP Rychlé a přesné děrování kruhových otvorů, vyměnitelný razník a matice. Punching round holes fast and precise, interchangeable punches and dies. LSW 1 SSP Ø mm 1.5 mm 2.0 mm Ø Ø Ø Ø Ø Ø Razník a matice Punch and die 6

5 mm Děrování Punching LSW 1 SSP Rychlé a přesné děrování kruhových otvorů, vyměnitelný razník a matice.

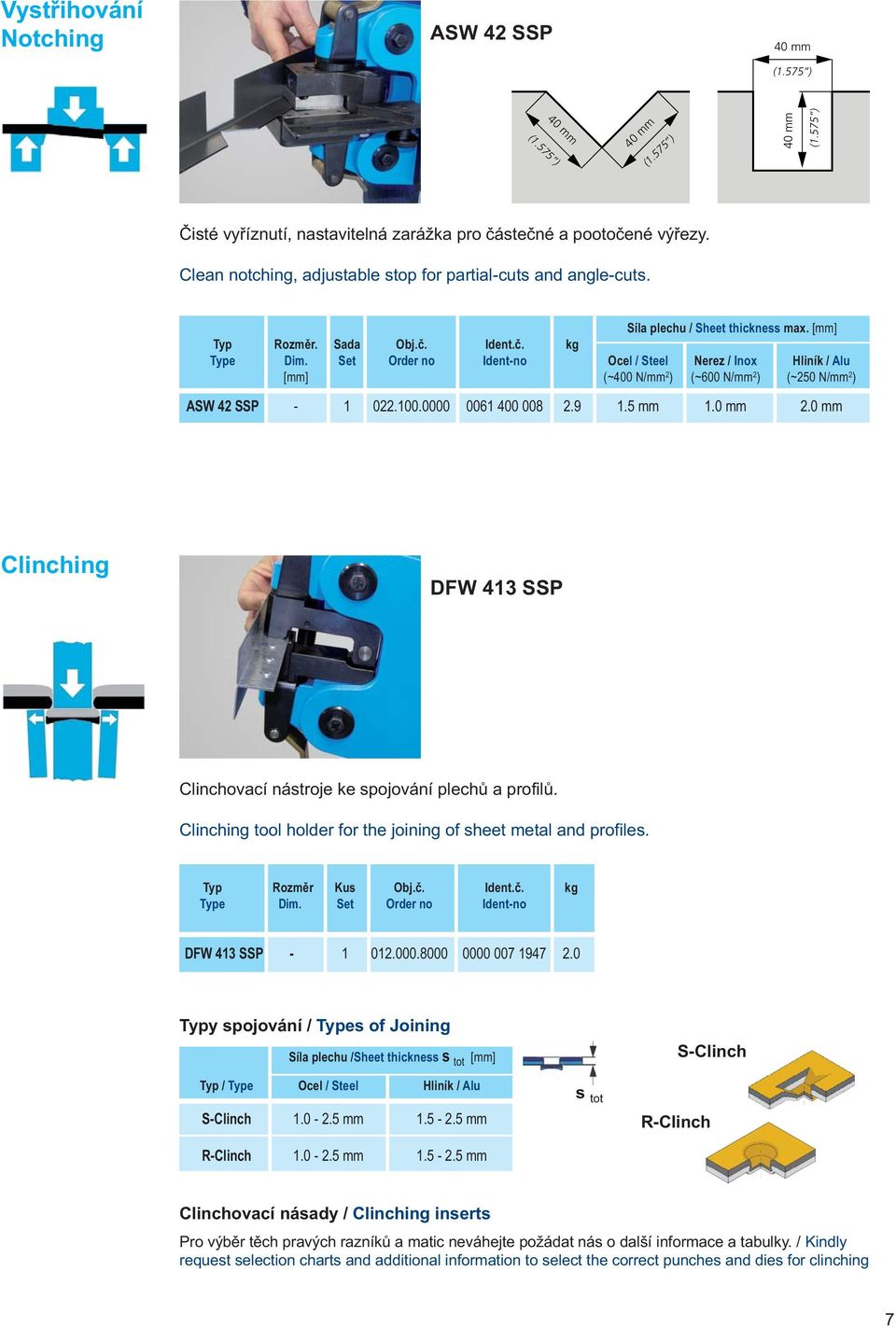

7 Vystřihování Notching ASW 42 SSP 40 mm (1.575 ) 40 mm (1.575 ) 40 mm (1.575 ) 40 mm (1.575 ) Čisté vyříznutí, nastavitelná zarážka pro částečné a pootočené výřezy. Clean notching, adjustable stop for partial-cuts and angle-cuts. ASW 42 SSP mm 1.0 mm 2.0 mm Clinching DFW 413 SSP Clinchovací nástroje ke spojování plechů a profilů. Clinching tool holder for the joining of sheet metal and profiles. Typ Rozměr Kus Obj.č. Ident.č. kg Type Dim. Set Order no Ident-no DFW 413 SSP Typy spojování / Types of Joining Síla plechu /Sheet thickness s tot [mm] Typ / Type Ocel / Steel Hliník / Alu S-Clinch mm mm R-Clinch mm mm s tot R-Clinch S-Clinch Clinchovací násady / Clinching inserts Pro výběr těch pravých razníků a matic neváhejte požádat nás o další informace a tabulky. / Kindly request selection charts and additional information to select the correct punches and dies for clinching 7

0 mm Clinching DFW 413 SSP Clinchovací nástroje ke spojování plechů a profilů. Clinching tool holder for the joining of sheet metal and profiles. Typ Rozměr Kus Obj.č. Ident.č. kg Type Dim.

8 ECKOLD Handformer Technická data Technical Data Horizontální hloubka při Throat depth horizontal when pěchování a vytahování shrinking or stretching ~ 100 mm Vertikální výška krku Throat height vertical 60 mm Formovací síla pro ocell Forming capacity for Steel max 1.5 mm Formovací síla pro hliník Forming capacity for Aluminium max 2.0 mm Formovací síla pro nerez Forming capacity for Stainless steel max 1.0 mm Nastavitelná prac. výška Adjustable working height mm Pracovní zdvih Working stroke max. 6.0 mm PA Pohon Drive manuálně / manual vzduch / air Tlak vzduchu Input air pressure ~ 6-10 bar Ovládání Stroke release (Single stroke) ruční páka / Hand lever pedál / pedale Všechny údaje k tloušťkám plechu se vztahují na materiály těchto vlastností: ocel (Rm~400 N/mm 2 ), netvrzený, formovatelný hliník (Rm~250 N/mm 2 ),nerezová ocel (Rm~600 N/mm 2 ). All sheet thickness data are based on material in deep drawing quality: mild steel (Rm~400 N/mm 2 ), aluminium not hardened, formable (Rm~250 N/mm 2 ) and stainless steel (Rm~600 N/mm 2 )... Swiss precision ECKOLD AG Rheinstrasse 8 CH-7203 Trimmis Switzerland Tel.: Fax: machines@eckold.ch ECKOLD GmbH & Co. KG D St. Andreasberg Germany Tel.: Fax: info@eckold.de ~24 kg Se stojanem With stand ECKOLD Limited 15 Lifford Way Binley Industrial Estate GB-Coventry CV3 2RN Great Britain Tel.: Fax: sales@eckold.co.uk ECKOLD France 16, rue de la Noue Guimante Z.I. de la Courtillière F St. Thibault-des-Vignes France Tel.: Fax: info@eckold.fr ~13.6 kg Bez stojanu With base plate ~14 kg PA 100 ( ) Pneumatický pohon PA 100 Pneumatic drive unit ECKOLD & VAVROUCH, spol. s r.o. Jilemnického 8 CZ Brno Czech republic Tel.: Fax: eckold@volny.cz ECKOLD Japan Co. Ltd , Maihara Higashi Chiba Pref. JP Funabashi-City Japan Tel.: Fax: info@eckold.co.jp Printed in Switzerland CH05/ PP Cs/En Zobrazení a rozměry nezávazné, technické změny vyhrazeny. / Illustrations and technical data are not binding, technical modifications kept under reserve.

0 mm Formovací síla pro nerez Forming capacity for Stainless steel max 1.0 mm Nastavitelná prac. výška Adjustable working height 910-1130 mm Pracovní zdvih Working stroke max. 6.
