1 ELEKTRICKÉ ZDROJE SVĚTLA Žárovky Baňka z měkkého sodno-vápenatého skla je plněna netečným plynem argonem či kryptonem s příměsí dusíku. Vlákno je tak odděleno od kyslíku (vzduchu), jinak by se rychle odpařovalo a shořelo. Vlákno má velký ohmický odpor a při průchodu elektrického proudu se rozžhaví jde o teplotní zdroj světla. Od uhlíkového vlákna, kterého použil T. A. Edison, dospěl vývoj ke svinutému wolframovému vláknu. Jen asi 10% energie se transformuje na světlo, zbytek je tepelná energie. velmi nízký měrný výkon 8-15 lm/w vynikající podání barev 100, příjemné teplé světlo (T c kolem 2800 K) relativně krátký život 1000 hodin, výjimečně až 5000 výkony jednotky až desítky W, vyšší výkony s ohledem na nehospodárnost se maximální výkon legislativně postupně snižuje patice: E 10 (trpasličí), E 14 (miňonky), E 27 (normální), bajonetové, speciální při zapnutí nastává proudový náraz (10 x I n ) velká rozmanitost výkonů a napětí, snadná přizpůsobivost velikosti libovolná pracovní poloha nepotřebují předřadník ani zapalovač Druhy: obyčejné žárovky na síťové napětí čiré, matné, mléčné dekorační žárovky různých tvarů s reflektorovou vrstvou pokovení na zadní (směrování toku) či přední (rozptýlení toku) straně baňky automobilové žárovky na 6, 12, 24 V barevné žárovky Příklady: obyčejná žárovka 230 V, 60 W reflektorová žárovka 230 V, 100 W 710 lm, E27, 60 x 105 mm 480 cd, E 27, 80 x 116 mm svíčková dekorativní žárovka 230 V, 40 W 440 lm, 35 x 100 mm, E 14 automobilová žárovka 12 V, 21W, bajonet

2 Halogenové žárovky Baňka halogenové žárovky je menší a wolframové vlákno má vyšší teplotu než u obyčejné žárovky. Při vyšší teplotě se atomy W z vlákna rychleji vypařují, což by vedlo k dřívějšímu přerušení vlákna a k černání baňky. Halogenový cyklus tomu zabraňuje. V baňce je příměs halového prvku, zpravidla jodu. Atomy wolframu odpařeného z vlákna putují ke stěně baňky, kde je nižší teplota, a tam se slučují s halogenem na halogenid (jodid) wolframu. Molekuly halogenidu wolframu poté difundují zpět k vláknu, kde se rozkládají za vyšší teploty, kterou má vlákno. Přitom se atomy wolframu usazují zpět na vlákno (na chladnější místa) a volné atomy halového prvku difundují ke stěně baňky, kde jsou opět připraveny na další regenerační cyklus. Nejnovější vývoj: IRC technologie (zachycení IR záření v baňce, což vede ke zvýšení měrného výkonu), nízkotlaká technologie (menší tlak v baňce vede ke stálejšímu toku během života), UV filtr (zabraňuje vyzařování nebezpečných UV paprsků). měrný výkon lm/w, vyšší hodnota zkracuje život vynikající podání barev 100, T c kolem 3000 K život hodin výkony jednotky až tisíce W patice: kolíčkové, bajonetové, speciální při zapnutí nastává proudový náraz některé druhy jsou citlivé na pracovní polohu žárovky na malé napětí vyžadují měnič napětí (transformátor) Druhy: lineární žárovky na síťové napětí jednopaticové žárovky nízkovoltové (vyžadují trafo) reflektorové žárovky bodové zdroje světla automobilové žárovky Příklady: Haloline, 230 V, 150 W, 17 lm/w, 2000 h, 75 x 12 mm Halostar Standard, 12 V, 50 W, 19 lm/w, 2000 h, 44 x 12 mm Decostar 12 V, 35 W, 700 cd, 60º, 4000 h, 51 x 45 mm

3 Zářivky Zářivky jsou nízkotlaké rtuťové výbojky. Trubice je ze sodno-vápenatého skla, naplněna je parami rtuti a argonem, snižujícím zapalovací napětí. Na koncích je opatřena elektrodami - svinutými wolframovými žhavicími vlákny pokrytými emisní látkou pro usnadnění zápalu. Vnitřní povrch je pokryt vrstvami luminoforu, který transformuje UV záření na světlo. Trubice se vyrábějí tvarech I, U, W. Zapalování a provoz: Doutnavkový zapalovač a konvenční předřadník (tlumivka) viz schéma: Po zapnutí zdroje je na elektrody zapalovače přivedeno plné síťové napětí, a protože jsou elektrody blízko sebe, dojde mezi nimi k doutnavému výboji. Tím se bimetalové elektrody zahřejí a ohnou tak, až se navzájem dotknou. Žhavicími vlákny začne procházet proud, zahřeje je a kolem elektrod se vytvoří oblak elektronů. Zatím se elektrody zapalovače ochladí a po několika sekundách se přeruší styk mezi nimi, elektrody odskočí. Jelikož je v sérii se zářivkou zapojena tlumivka, způsobí přerušení obvodu napěťový náraz na elektrodách zářivky a dojde k zapálení hlavního výboje. Jestliže zářivka napoprvé nezapálí, celý postup se opakuje. Po zapálení klesne napětí na trubici na provozní hodnotu (fázorový rozdíl napětí mezi sítí a trubicí je na tlumivce). Stejné napětí jako na trubici je i na paralelním zapalovači - nestačí k zapálení doutnavého výboje a zapalovač již nepracuje. Elektronický předřadník zajišťuje zápal i provoz při frekvenci khz (viz kompaktní zářivky). Tento tzv. vf provoz má lepší vlastnosti (život, měrný výkon, rychlý start). měrný výkon lm/w podání barev život tis. hodin, při užití klasického zapalovače se snižuje s počtem zápalů výkony jednotky až desítky W patice: speciální (se dvěma kontakty) největší světelný tok je při teplotě okolí C; za mrazu je možný zápal jen speciálním zapalovačem tok klesá během života (černání trubice, snižování účinnosti luminoforů) tok lze regulovat pouze elektronickým stmívačem (pulsně šířková modulace) libovolná pracovní poloha stroboskopický jev lze odstranit elektronickým předřadníkem Druhy: obvykle lineární provedení různých délek a průměrů (7, 16, 26, 38 mm) podle spektra jsou označovány např. teple bílé, bílé, denní třípásmové či čtyřpásmové luminofory - velmi dobré barevné podání barevné zářivky - modrá, zelená, žlutá a červená UV zářivky zdroj UV záření pro různé účely (dezinfekce, detekce bankovek ) kruhové provedení nebo tvar U Příklad: Lumilux de Luxe, L 36W/940, 2250 lm, 36 W, podání barev 90, život h, 26 x 1500 mm

4 Kompaktní zářivky Popis: Jsou to nízkotlaké rtuťové výbojky v kompaktním provedení. Elektronický předřadník je nejčastěji integrován v patici. Zapalování a provoz: Elektronický předřadník zajišťuje zápal i vf provoz při frekvenci khz. Typické zapojení elektronických obvodů je na obrázku. Usměrněné a vyhlazené napětí se vystřídá dvoutranzistorovým střídačem T1, T2. Jeho rozkmitání zajistí startovací obvod R1, C4, DI1. Trubice je připojena paralelně ke kondenzátorům C7, C8 sériového rezonančního obvodu, takže při startu je na ní vyšší napětí usnadňující zápal. Po zápalu se obvod dostane mimo rezonanci (ke kondenzátorům se připojí paralelní odporová zátěž trubice) a zhorší se činitel jakosti obvodu, takže napětí na trubici klesne na provozní hodnotu. Rezonanční obvod tímto poklesem napětí na trubici tak nahradí klasický předřadník. vysoký měrný výkon lm/w dobré podání barev úplný sortiment bílé barvy (T c od 2700 do 6500 K) dlouhý život 5-15 tis. hodin, závisí však na výrobci výkony jednotky až desítky W patice: E 27, E 14, speciální stmívatelné se speciálním předřadníkem (pulsně šířková modulace) obsah rtuti, i když snížený na technologické minimum likvidace by měla být ekologická s ohledem na snižující se cenu a významnou úsporu oproti žárovkám představují jejich nejdůležitější náhradu Druhy: provedení s trubicemi ve tvaru U, I, šroubovice, s baňkami různých tvarů (svíčka, koule) Příklad: (uprostřed) Osram Dulux Mini Twist 11 W/825, 100 ma, 660 lm, podání barev 89, život 8000 h, 48 x 93 mm provedení s odděleným konvenčním nebo elektronickým předřadníkem

5 Indukční výbojky Jsou to nízkotlaké rtuťové výbojky s luminoforem a speciálním bezelektrodovým tvarem trubice. Jejich život tedy není limitován vyčerpáním elektrod a dosahuje extrémních hodnot. Vzniku výboje se dosahuje vysokofrekvenčním magnetickým polem (řád 10 0 MHz) buzeným cívkami na feritovém jádře. Zapalování: Pro zapálení výboje a provoz se používá speciální elektronický předřadník. měrný výkon kolem 80 lm/w podání barev kolem 80 velmi dlouhý život 60 tisíc hodin výkony desítky až stovky W osvětlování míst, kde je nákladná a složitá výměna světelných zdrojů tunely, výrobní haly Příklad: Endura 100 W, 80 lm/w, R a = 80 89, 60 tis. h, 140 x 250 mm

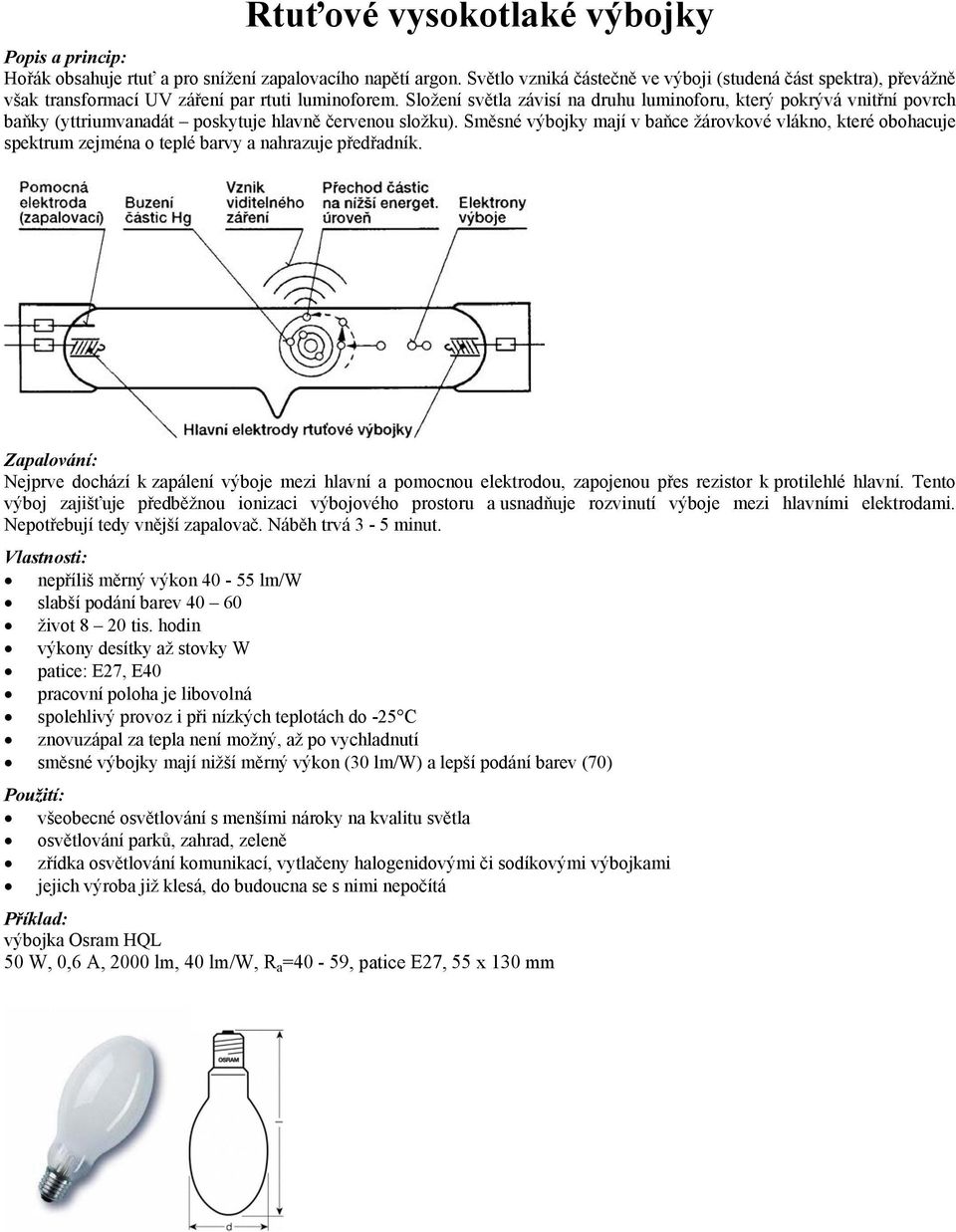

6 Rtuťové vysokotlaké výbojky Hořák obsahuje rtuť a pro snížení zapalovacího napětí argon. Světlo vzniká částečně ve výboji (studená část spektra), převážně však transformací UV záření par rtuti luminoforem. Složení světla závisí na druhu luminoforu, který pokrývá vnitřní povrch baňky (yttriumvanadát poskytuje hlavně červenou složku). Směsné výbojky mají v baňce žárovkové vlákno, které obohacuje spektrum zejména o teplé barvy a nahrazuje předřadník. Zapalování: Nejprve dochází k zapálení výboje mezi hlavní a pomocnou elektrodou, zapojenou přes rezistor k protilehlé hlavní. Tento výboj zajišťuje předběžnou ionizaci výbojového prostoru a usnadňuje rozvinutí výboje mezi hlavními elektrodami. Nepotřebují tedy vnější zapalovač. Náběh trvá 3-5 minut. nepříliš měrný výkon lm/w slabší podání barev život 8 20 tis. hodin výkony desítky až stovky W patice: E27, E40 pracovní poloha je libovolná spolehlivý provoz i při nízkých teplotách do -25 C znovuzápal za tepla není možný, až po vychladnutí směsné výbojky mají nižší měrný výkon (30 lm/w) a lepší podání barev (70) všeobecné osvětlování s menšími nároky na kvalitu světla osvětlování parků, zahrad, zeleně zřídka osvětlování komunikací, vytlačeny halogenidovými či sodíkovými výbojkami jejich výroba již klesá, do budoucna se s nimi nepočítá Příklad: výbojka Osram HQL 50 W, 0,6 A, 2000 lm, 40 lm/w, R a =40-59, patice E27, 55 x 130 mm

7 Halogenidové výbojky Podobají se vysokotlakým rtuťovým výbojkám, hořák obsahuje mimo Hg a Ar navíc halogenidy (jodidy) různých kovů, které zlepšují vlastnosti rtuťového výboje - jejich záření žádoucím způsobem doplňuje čárové spektrum rtuti. Jde např. o kovy vzácných zemin (Dy, Tm, Ho), Th, V, Sn, Cs, Ga, In, Tl i Na, které mají velmi husté čárové spektrum v celé viditelné oblasti, ale nejsou vhodné v čistém stavu. Halogenidy při provozu výbojky difundují do osy výboje, kde se štěpí na tyto kovy a halogeny. Světlo vzniká tedy zářením par rtuti a těchto kovů. Kovy postupující ke stěnám hořáku se opět slučují s halogenem na halogenid, který je vrací do středu hořáku. Hořák u klasických halogenidových výbojek je ze speciálního křemenného skla (obrázek vlevo). Nejnovější vývoj: hořáky se začínají vyrábět keramické (z polykrystalického oxidu hlinitého korundu - na obrázcích a - d). Mají velkou propustnost záření ve viditelné oblasti spektra, vysokou teplotní odolnost, velmi dobré mechanické vlastnosti, dovolují zvýšit pracovní teploty hořáku, umožňují dosahovat vysokých pracovních tlaků náplně. Vážně tak konkurují sodíkovým výbojkám. Zapalování: Pro zapalování je nutný vysokonapěťový zapalovač s amplitudou impulsů v řádu kv (4,5 kv). Výboj nejprve probíhá v parách rtuti a v inertním plynu (u bezrtuťových výbojek v xenonu). S nárůstem teploty se zvyšuje koncentrace halogenidů ve výboji. Náběh trvá několik minut. měrný výkon lm/w podání barev život 6 20 tisíc hodin výkony desítky až tisíce W, keramické již od 20 W patice: E27, E40; dvě na protilehlých koncích; dvoukolíčkové jsou citlivé na kvalitu předřadníků, kolísání napětí a některé typy na pracovní polohu holé výbojky bez krycího skla vyzařují UV paprsky znovuzápal za tepla možný jen u některých typů se speciálním zapalovačem jsou nejrychleji se rozvíjejícími výbojkami, nyní vedle sebe jsou křemenná a keramická technologie všeobecné osvětlování s vysokými nároky na kvalitu světla venkovní reprezentativní osvětlování vnitřní použití v obchodních a výstavních prostorech, ve výkladních skříních pro automobilové reflektory - mimořádně vysoký světelný tok, život 2000 hodin, náběh několik s krátkoobloukové výbojky pro projektory a optická zařízení Příklady: výbojka Osram POWERBALL HCI-TT s keramickým hořákem pro venkovní osvětlování náměstí, pěších zón, budov 70 W, 1 A, 6500 lm, 100 lm/w, R a =87, patice E27, život h rozměry 30 x 150 mm reflektorová výbojka POWERBALL PAR s keramickým hořákem pro pasáže, dekorace a prodejní prostory cd v úhlu 10º, patice E27 rozměry 97 x 125 mm

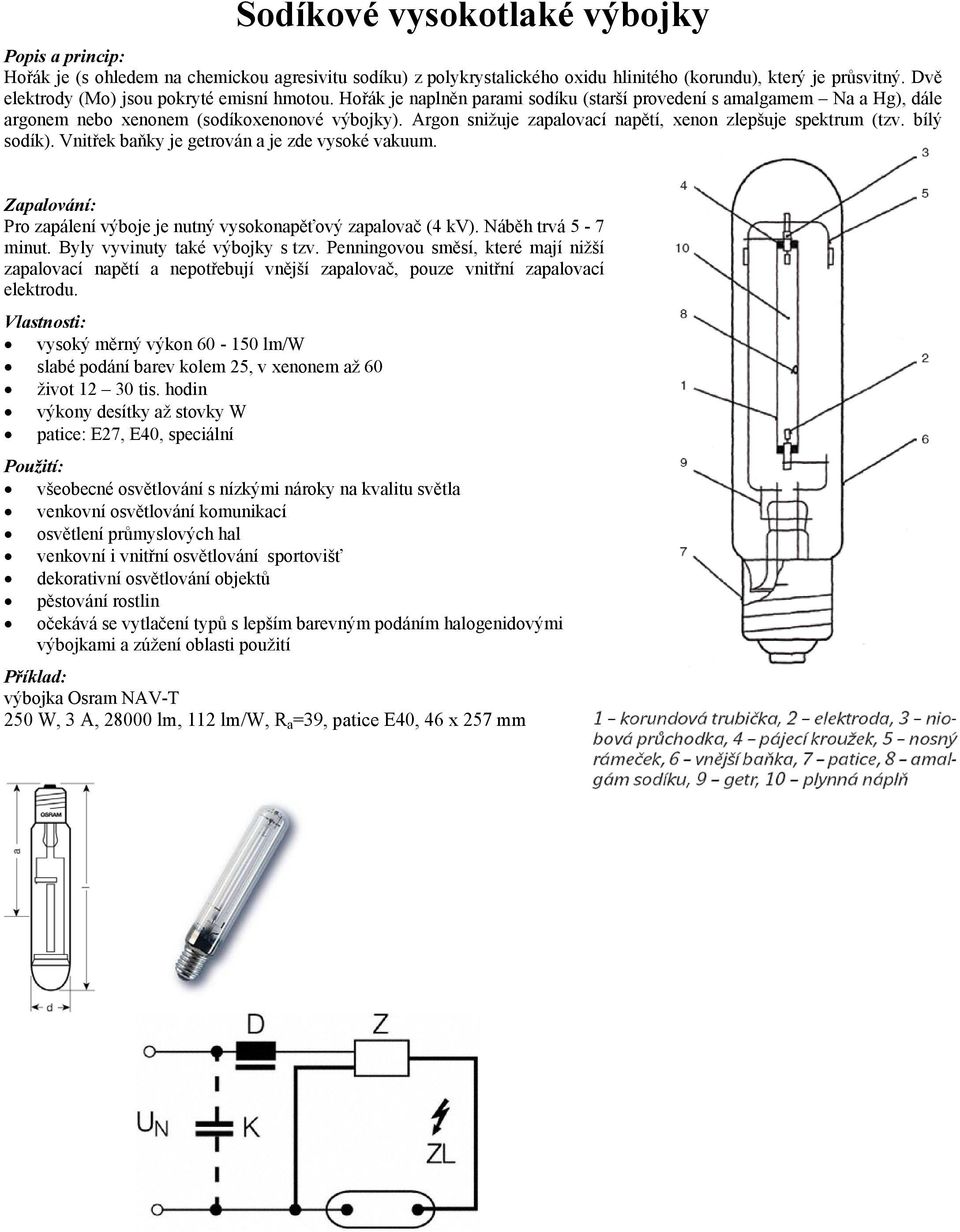

8 Sodíkové vysokotlaké výbojky Hořák je (s ohledem na chemickou agresivitu sodíku) z polykrystalického oxidu hlinitého (korundu), který je průsvitný. Dvě elektrody (Mo) jsou pokryté emisní hmotou. Hořák je naplněn parami sodíku (starší provedení s amalgamem Na a Hg), dále argonem nebo xenonem (sodíkoxenonové výbojky). Argon snižuje zapalovací napětí, xenon zlepšuje spektrum (tzv. bílý sodík). Vnitřek baňky je getrován a je zde vysoké vakuum. Zapalování: Pro zapálení výboje je nutný vysokonapěťový zapalovač (4 kv). Náběh trvá 5-7 minut. Byly vyvinuty také výbojky s tzv. Penningovou směsí, které mají nižší zapalovací napětí a nepotřebují vnější zapalovač, pouze vnitřní zapalovací elektrodu. vysoký měrný výkon lm/w slabé podání barev kolem 25, v xenonem až 60 život tis. hodin výkony desítky až stovky W patice: E27, E40, speciální všeobecné osvětlování s nízkými nároky na kvalitu světla venkovní osvětlování komunikací osvětlení průmyslových hal venkovní i vnitřní osvětlování sportovišť dekorativní osvětlování objektů pěstování rostlin očekává se vytlačení typů s lepším barevným podáním halogenidovými výbojkami a zúžení oblasti použití Příklad: výbojka Osram NAV-T 250 W, 3 A, lm, 112 lm/w, R a =39, patice E40, 46 x 257 mm

9 Sodíkové nízkotlaké výbojky Výbojová trubice je upravena do tvaru U a na koncích jsou zatavené elektrody. Ve vnitřním prostoru je sodík a neon. Barva výboje je monochromatická (sodíková dvojčára 589 a nm). Zapalování: Pro zapálení výboje je třeba napětí v řádu stovek V (450 V), které dodá např. rozptylový transformátor. Náběh trvá až 20 minut. měrný výkon lm/w, největší ze všech výbojek podání barev 0 život tis. hodin výkony desítky až stovky W patice: speciální osvětlování s nejnižšími nároky na kvalitu světla venkovní osvětlování komunikací, dálnic, seřaďovacích nádraží, přístavů světlo dobře proniká mlhou Příklad: výbojka Osram SOX 55W 55 W, 0,6 A, 145 lm/w, 54 x 425 mm

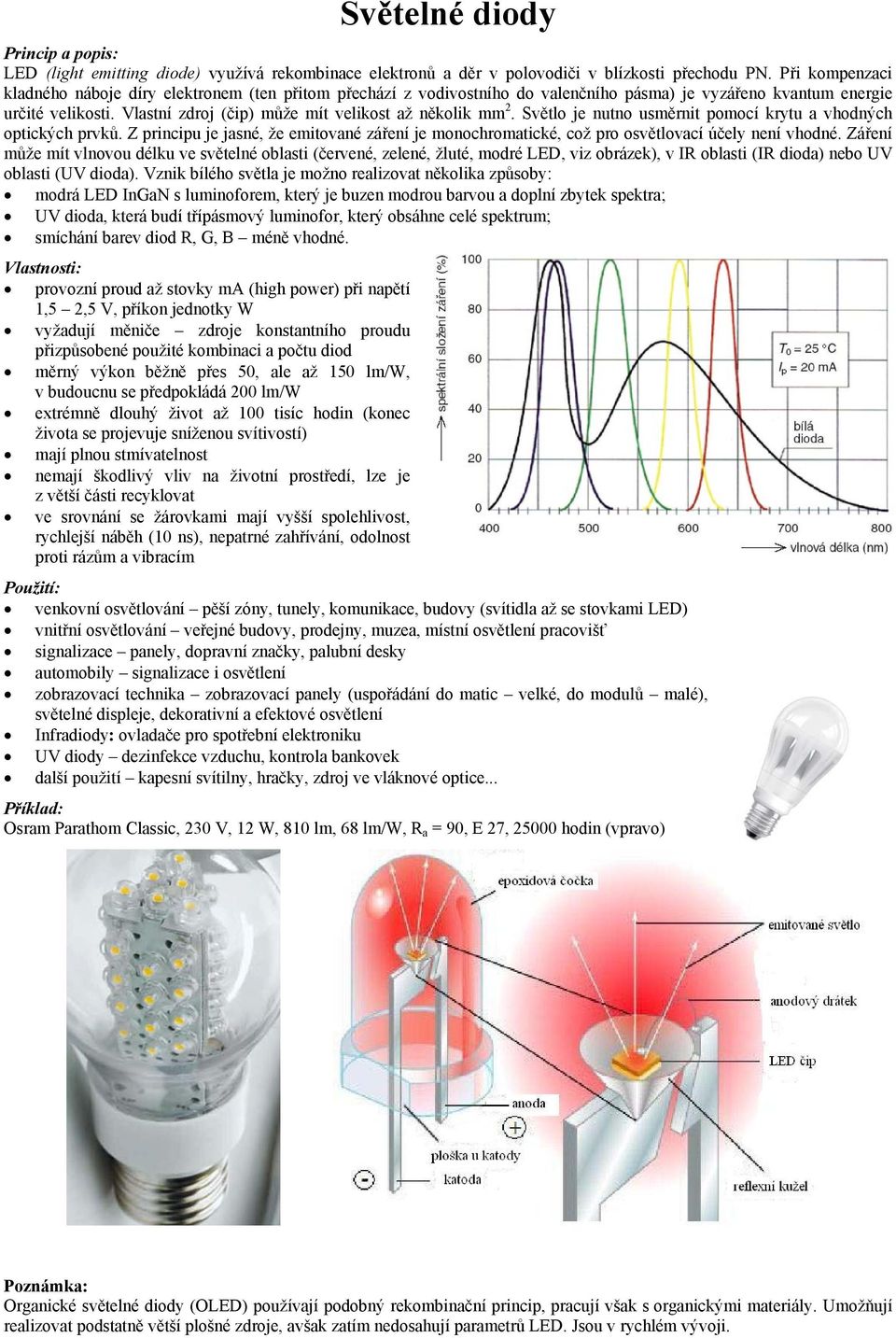

10 Světelné diody Princip a popis: LED (light emitting diode) využívá rekombinace elektronů a děr v polovodiči v blízkosti přechodu PN. Při kompenzaci kladného náboje díry elektronem (ten přitom přechází z vodivostního do valenčního pásma) je vyzářeno kvantum energie určité velikosti. Vlastní zdroj (čip) může mít velikost až několik mm 2. Světlo je nutno usměrnit pomocí krytu a vhodných optických prvků. Z principu je jasné, že emitované záření je monochromatické, což pro osvětlovací účely není vhodné. Záření může mít vlnovou délku ve světelné oblasti (červené, zelené, žluté, modré LED, viz obrázek), v IR oblasti (IR dioda) nebo UV oblasti (UV dioda). Vznik bílého světla je možno realizovat několika způsoby: modrá LED InGaN s luminoforem, který je buzen modrou barvou a doplní zbytek spektra; UV dioda, která budí třípásmový luminofor, který obsáhne celé spektrum; smíchání barev diod R, G, B méně vhodné. provozní proud až stovky ma (high power) při napětí 1,5 2,5 V, příkon jednotky W vyžadují měniče zdroje konstantního proudu přizpůsobené použité kombinaci a počtu diod měrný výkon běžně přes 50, ale až 150 lm/w, v budoucnu se předpokládá 200 lm/w extrémně dlouhý život až 100 tisíc hodin (konec života se projevuje sníženou svítivostí) mají plnou stmívatelnost nemají škodlivý vliv na životní prostředí, lze je z větší části recyklovat ve srovnání se žárovkami mají vyšší spolehlivost, rychlejší náběh (10 ns), nepatrné zahřívání, odolnost proti rázům a vibracím venkovní osvětlování pěší zóny, tunely, komunikace, budovy (svítidla až se stovkami LED) vnitřní osvětlování veřejné budovy, prodejny, muzea, místní osvětlení pracovišť signalizace panely, dopravní značky, palubní desky automobily signalizace i osvětlení zobrazovací technika zobrazovací panely (uspořádání do matic velké, do modulů malé), světelné displeje, dekorativní a efektové osvětlení Infradiody: ovladače pro spotřební elektroniku UV diody dezinfekce vzduchu, kontrola bankovek další použití kapesní svítilny, hračky, zdroj ve vláknové optice... Příklad: Osram Parathom Classic, 230 V, 12 W, 810 lm, 68 lm/w, R a = 90, E 27, hodin (vpravo) Poznámka: Organické světelné diody (OLED) používají podobný rekombinační princip, pracují však s organickými materiály. Umožňují realizovat podstatně větší plošné zdroje, avšak zatím nedosahují parametrů LED. Jsou v rychlém vývoji.

11 Laserové diody Princip a popis: LD (LASER diode) je luminiscenční dioda zapojená v propustném směru, u níž je překročena tzv. prahová proudová hustota (10 5 A/cm 2 ). Tehdy dochází k hromadění elektronů ve vyšších energetických hladinách (ve vodivostním pásmu) a nevracejí se samovolně, jako u LED, ale hromadně. Rozdíl energie je vyzářen ve formě koherentního světla (jednobarevného čili monochromatického, časově a prostorově soufázového). LD tvoří hranol s přechodem PN 3. Jeho délka je polovinou vlnové délky světla, aby všechny vlny vycházely ven se stejnou fází. Přívod proudu je kontakty 2. Úzké podélné stěny 4 jsou hrubě opracovány, aby jimi nepronikalo světlo ven. Čelní plošky jsou vyleštěny a pokoveny. Zadní působí jako úplně odrazivá plocha, přední 1 je polopropustná a vychází jí koherentní světlo 5. Rozměry jsou velmi malé (např. 240 x 80 x 40 µm). zvětšení prahové proudové hustoty vzniká překročením prahového napětí (asi 1,8 V) prahový proud bývá ma; při menším proudu se chová jako LED barva světla závisí na šířce zakázaného pásu materiálu diody rozbíhavost světelného svazku je maximálně několik setin úhlového stupně výstupní záření lze modulovat signálem (obraz, zvuk) výstupní výkony jsou v trvalém provozu do 10 mw, v impulsním až 300 W záznamové a čtecí hlavy (CD, DVD) laserové tiskárny měření vzdáleností, zaměřování, dálkové ovládání v optoelektronice při přenosu signálu v zabezpečovací technice ( mřížování oken a dveří) laserová ukazovátka bodové svařování a řezání kovů Svítící trubice Jde o výbojky s chladnými elektrodami. Vyrábějí se na zakázku - ruční sklářská práce. Pro výrobu trubic se volí různé průměry trubice podle velikosti či složitosti obrazce nebo písmene od 6 do 22 mm. Menší průměry lze při výrobě snadněji tvarovat, to je předurčuje pro složitější realizace. Větší průměry skla s vhodně volenými elektrodami umožňují provoz při vyšších proudech a navíc dosahují větší svítivosti. V zásadě se používají dvě provedení trubic. o První obsahuje pouze neon v čiré skleněné trubici. Pak trubice svítí jasně červenou barvou (odtud vžité označení neon). o Častěji se používá druhý typ, u nějž výboj vzniká v parách rtuti a směsi neonu (asi 75 %) s argonem (asi 25 %). Výboj má namodralou barvu s vysokým obsahem UV záření. Vnitřní povrch trubice je opatřen vrstvou luminoforu jako u klasických zářivek, a proto se pro ně někdy používá termín vysokonapěťová zářivka. Barva je dána právě aplikovaným luminoforem, popř. ji lze upravit použitím barevného skla trubic. Napájení: z vysokonapěťových zdrojů. Používají se klasické rozptylové transformátory nebo elektronické měniče. Volba zdroje je dána zápalným a provozním napětím a provozním proudem. Zápalné napětí je určeno elektrickou délkou připojených trubic (tj. délka trubic plus asi půl metru pro každý pár elektrod), jejich průměrem, složením a dalšími parametry plnicí směsi. světelný tok bývá stovky lm na metr délky život je uváděn přibližně hodin; dobře provedená trubice však vydrží podstatně déle, klesá pouze její světelný tok; není-li mechanicky poškozena, popř. neprojeví-li se jiná závada, může svítit i několik desítek let lze je libovolně programově spínat nebo plynule rozsvěcet a stmívat provozní napětí je kolem 500 V na metr délky, zapalovací jen asi o 100 V vyšší při nižší teplotě okolí provozní napětí roste lineárně, zapalovací výrazně světelné efekty, reklama (za 100 let nebyly překonány pro jedinečnost a působivost, nyní jsou ohroženy LED)

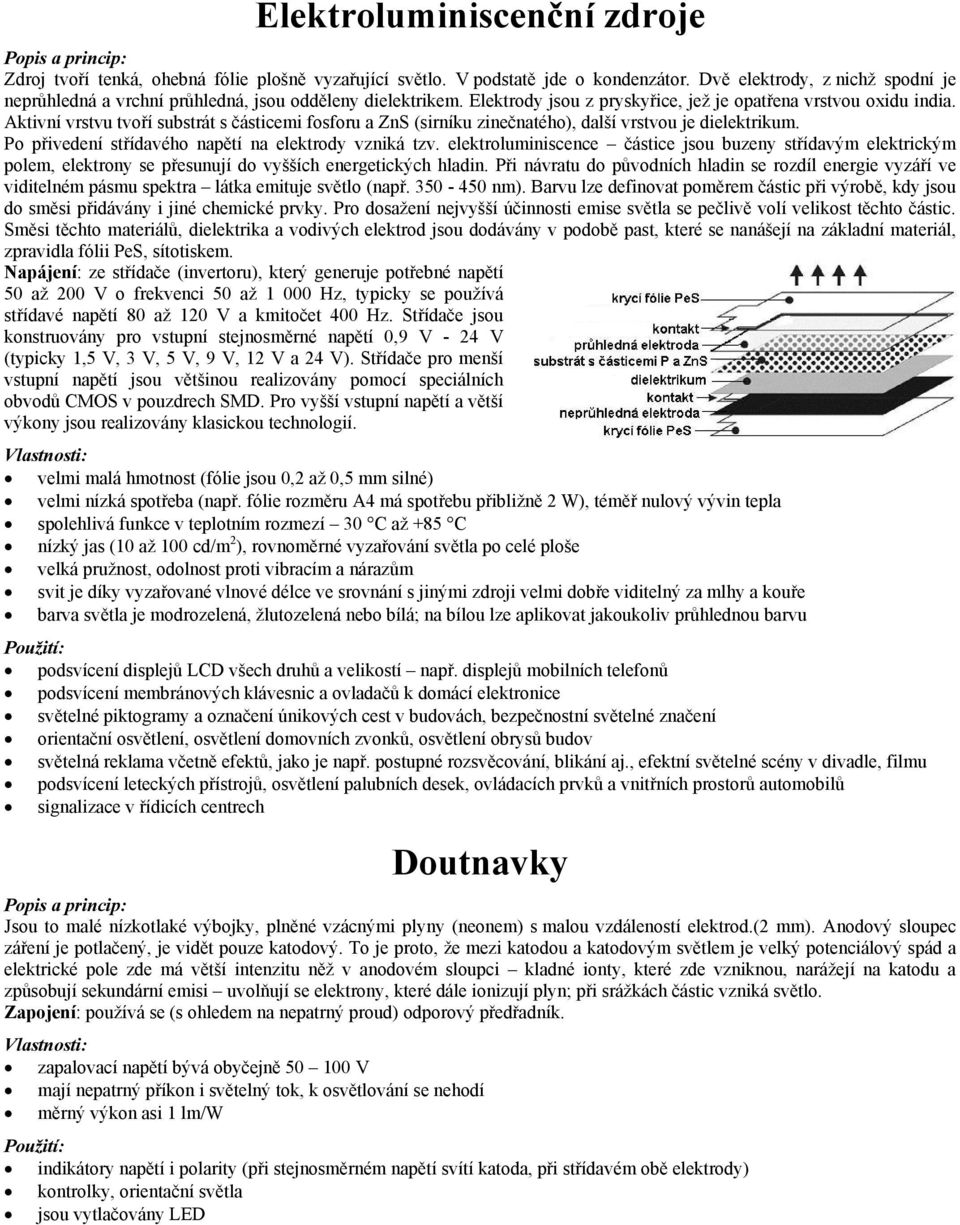

12 Elektroluminiscenční zdroje Zdroj tvoří tenká, ohebná fólie plošně vyzařující světlo. V podstatě jde o kondenzátor. Dvě elektrody, z nichž spodní je neprůhledná a vrchní průhledná, jsou odděleny dielektrikem. Elektrody jsou z pryskyřice, jež je opatřena vrstvou oxidu india. Aktivní vrstvu tvoří substrát s částicemi fosforu a ZnS (sirníku zinečnatého), další vrstvou je dielektrikum. Po přivedení střídavého napětí na elektrody vzniká tzv. elektroluminiscence částice jsou buzeny střídavým elektrickým polem, elektrony se přesunují do vyšších energetických hladin. Při návratu do původních hladin se rozdíl energie vyzáří ve viditelném pásmu spektra látka emituje světlo (např nm). Barvu lze definovat poměrem částic při výrobě, kdy jsou do směsi přidávány i jiné chemické prvky. Pro dosažení nejvyšší účinnosti emise světla se pečlivě volí velikost těchto částic. Směsi těchto materiálů, dielektrika a vodivých elektrod jsou dodávány v podobě past, které se nanášejí na základní materiál, zpravidla fólii PeS, sítotiskem. Napájení: ze střídače (invertoru), který generuje potřebné napětí 50 až 200 V o frekvenci 50 až Hz, typicky se používá střídavé napětí 80 až 120 V a kmitočet 400 Hz. Střídače jsou konstruovány pro vstupní stejnosměrné napětí 0,9 V - 24 V (typicky 1,5 V, 3 V, 5 V, 9 V, 12 V a 24 V). Střídače pro menší vstupní napětí jsou většinou realizovány pomocí speciálních obvodů CMOS v pouzdrech SMD. Pro vyšší vstupní napětí a větší výkony jsou realizovány klasickou technologií. velmi malá hmotnost (fólie jsou 0,2 až 0,5 mm silné) velmi nízká spotřeba (např. fólie rozměru A4 má spotřebu přibližně 2 W), téměř nulový vývin tepla spolehlivá funkce v teplotním rozmezí 30 C až +85 C nízký jas (10 až 100 cd/m 2 ), rovnoměrné vyzařování světla po celé ploše velká pružnost, odolnost proti vibracím a nárazům svit je díky vyzařované vlnové délce ve srovnání s jinými zdroji velmi dobře viditelný za mlhy a kouře barva světla je modrozelená, žlutozelená nebo bílá; na bílou lze aplikovat jakoukoliv průhlednou barvu podsvícení displejů LCD všech druhů a velikostí např. displejů mobilních telefonů podsvícení membránových klávesnic a ovladačů k domácí elektronice světelné piktogramy a označení únikových cest v budovách, bezpečnostní světelné značení orientační osvětlení, osvětlení domovních zvonků, osvětlení obrysů budov světelná reklama včetně efektů, jako je např. postupné rozsvěcování, blikání aj., efektní světelné scény v divadle, filmu podsvícení leteckých přístrojů, osvětlení palubních desek, ovládacích prvků a vnitřních prostorů automobilů signalizace v řídicích centrech Doutnavky Jsou to malé nízkotlaké výbojky, plněné vzácnými plyny (neonem) s malou vzdáleností elektrod.(2 mm). Anodový sloupec záření je potlačený, je vidět pouze katodový. To je proto, že mezi katodou a katodovým světlem je velký potenciálový spád a elektrické pole zde má větší intenzitu něž v anodovém sloupci kladné ionty, které zde vzniknou, narážejí na katodu a způsobují sekundární emisi uvolňují se elektrony, které dále ionizují plyn; při srážkách částic vzniká světlo. Zapojení: používá se (s ohledem na nepatrný proud) odporový předřadník. zapalovací napětí bývá obyčejně V mají nepatrný příkon i světelný tok, k osvětlování se nehodí měrný výkon asi 1 lm/w indikátory napětí i polarity (při stejnosměrném napětí svítí katoda, při střídavém obě elektrody) kontrolky, orientační světla jsou vytlačovány LED
