1 KIOSKOVÉ TRAFOSTANICE společnost zapsaná u rejstříkového soudu v Ostravě pod zn. C IČO: DIČ: CZ

2 ÚVOD Tento katalog předkládá přehled o vyráběných betonových trafostanicích ARMES dodávaných společností EMONTAS, s.r.o. Skelety trafostanic jsou vyráběny za použití nejnovějších technologií a přizpůsobují se novým požadavkům zákazníků. O vysoké kvalitě našich výrobků svědčí námi získaný certifikát ISO 9001 :2001. Trafostanice se ve standardním provedení s transformátory do 1000 kva vyrábí ve dvou základních řadách: ARMES - pochozí trafostanice s vnitřní obsluhou pro osazení 1 nebo 2 transformátorů. ARMES Z - polozapuštěné trafostanice s venkovní obsluhou pro osazení 1 nebo 2 transformátorů. Bezpečnost Trafostanice splňují všechny požadavky norem platných v EU. V případě vzniku zkratových jevů, konstrukce trafostanice zaručuje bezpečnost osobám které se nacházejí v její blízkosti. Na trafostanicích ARMES je zajištěna také bezpečnost obsluhy při manipulaci. Konstrukce Skelety trafostanic jsou vyrobeny ze železobetonu min. B 25, což zajišťuje velmi vysokou kvalitu a trvanlivost celého výrobku. Konstrukce trafostanice je navržena tak, aby se pod ní nemusely zhotovovat základy. U základových dílů umístěných v zemi je zaručena jejich vodotěsnost a olejotěsnost v obou směrech. U všech skeletů je možno měnit rozměr, variantu a rozmístění vnitřního zařízení - dle požadavků zákazníka. Skelety jsou certifikovány jako SYSTÉM. Vnější vzhled Stanice jsou architektonicky přizpůsobeny svému budoucímu umístění, což je řešeno různými druhy a barvami fasád, např. minerální omítka, obklad soklu stanice kabřincem, ale i různými druhy a barvami dveří, žaluzií, střech a krytin (sedlová, valbová, tašky, plech).

3 Vybavení Trafostanice jsou standardně projektovány pro olejové nebo suché transformátory s výkonem do 1000 kva. Trafostanici je možné vybavit nuceným větráním nebo klimatizací. Ve stěně trafostanice lze umístit skříň měření el.energie s venkovním přístupem. Trafostanice je vybavena dveřmi a žaluziemi v kombinaci železa a hliníku. Vnitřní el. instalace je vedena v trubkách které jsou umístěny v betonu. Standardní součástí vybavení je zářivkové osvětlení. V základovém(podzemním) dílu trafostanice jsou umístěny průchodky systém HAUF 150 (VN), HAUF HSI 90 (NN) a průchodky pro uzemnění HAUF HD: Trafostanice ARMES průchodky na straně NN i VN Trafostanice ARMES-Z průchodky pouze u vstupů pro kabely VN, u vstupů pro kabely NN je volný prostor. Průchodky NN lze doplnit na požadavek. Na přání zákazníka je možné trafostanice osadit průchodkami HAUF - HS nebo ROXTEC (včetně smršťovacích manžet). Uzemnění je prováděno zemnícími průchodkami. Vnitřní vybavení Trafostanice jsou projektovány pro olejové i suché transformátory, rozvaděče VN s izolací SF6 nebo vzduchovou a rozvaděčem NN. Ochrana životního prostředí Prostor pod transformátorem zachytí 100% obsahu oleje v transformátoru. K výrobě trafostanic se používají materiály, které jsou příznivé k životnímu prostředí.

4 POCHOZÍ STANICE - ARMES Trafostanice je složená ze tří dílů: díl základový díl prostoru obsluhy střecha zvedací oka střecha zvedací oka díl prostor obsluhy zvedací oka díl prostor obsluhy zvedací oka díl základový zvedací oka díl základový

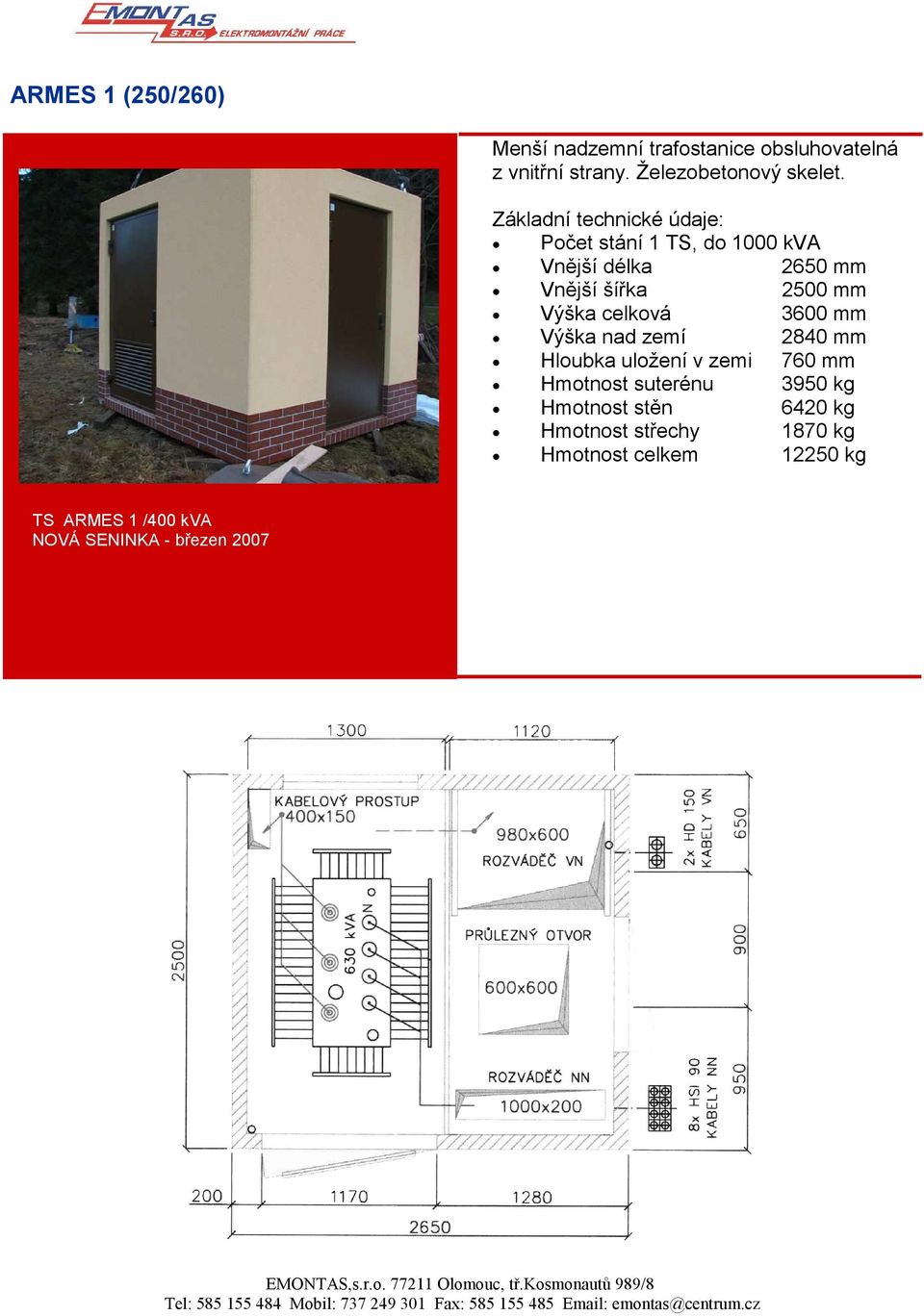

5 ARMES 1 (250/260) Menší nadzemní trafostanice obsluhovatelná z vnitřní strany. Železobetonový skelet. Základní technické údaje: Počet stání 1 TS, do 1000 kva Vnější délka 2650 mm Vnější šířka 2500 mm Výška celková 3600 mm Výška nad zemí 2840 mm Hloubka uložení v zemi 760 mm Hmotnost suterénu 3950 kg Hmotnost stěn 6420 kg Hmotnost střechy 1870 kg Hmotnost celkem kg TS ARMES 1 /400 kva NOVÁ SENINKA - březen 2007

6 ARMES 2 (250/420) Menší nadzemní trafostanice obsluhovatelná z vnitřní strany. Železobetonový skelet. Základní technické údaje: Počet stání 1 TS, do 1000 kva Vnější délka 4200 mm Vnější šířka 2500 mm Výška celková 3600 mm Výška nad zemí 2600 mm Hloubka uložení v zemi 900 mm Hmotnost suterénu 5650 kg Hmotnost stěn 9620 kg Hmotnost střechy 3000 kg Hmotnost celkem kg TS ARMES 2 /400 kva ČD Hranice na Moravě - říjen 2008

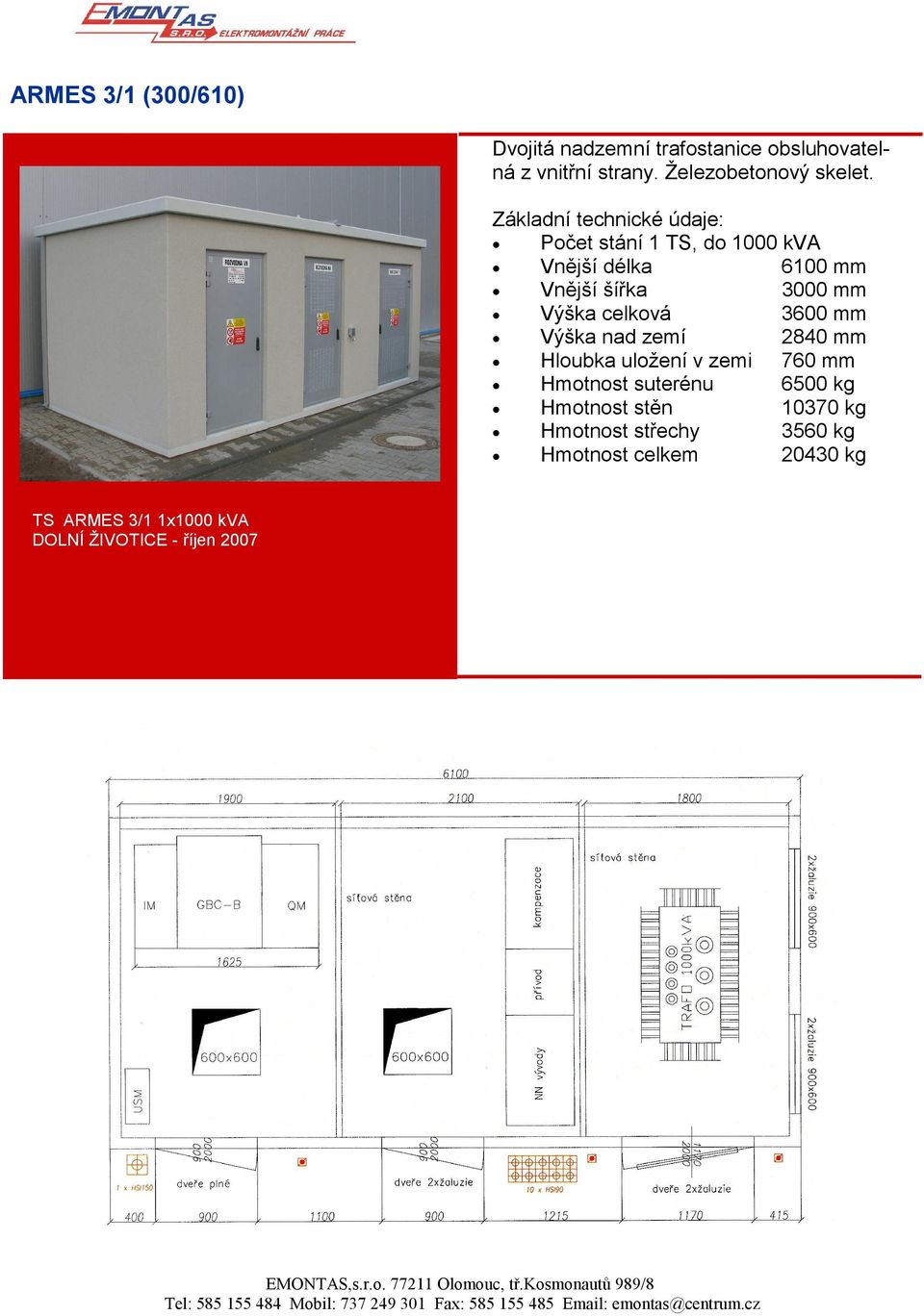

7 ARMES 3/1 (300/610) Dvojitá nadzemní trafostanice obsluhovatelná z vnitřní strany. Železobetonový skelet. Základní technické údaje: Počet stání 1 TS, do 1000 kva Vnější délka 6100 mm Vnější šířka 3000 mm Výška celková 3600 mm Výška nad zemí 2840 mm Hloubka uložení v zemi 760 mm Hmotnost suterénu 6500 kg Hmotnost stěn kg Hmotnost střechy 3560 kg Hmotnost celkem kg TS ARMES 3/1 1x1000 kva DOLNÍ ŽIVOTICE - říjen 2007

8 ARMES 3/2 (300/500) Dvojitá nadzemní trafostanice obsluhovatelná z vnitřní strany. Železobetonový skelet. Základní technické údaje: Počet stání 2 TS, do 1000 kva Vnější délka 5000 mm Vnější šířka 3000 mm Výška celková 3600 mm Výška nad zemí 2840 mm Hloubka uložení v zemi 760 mm Hmotnost suterénu 6900 kg Hmotnost stěn kg Hmotnost střechy 3900 kg Hmotnost celkem kg TS ARMES 3/2 2x1000 kva STORO PROFILE BRUNTÁL - říjen 2008

9 ZAPUŠTĚNÉ STANICE - ARMES Z Trafostanice je složená ze dvou dílů: díl základový střecha zvedací oka střecha zvedací oka korpusu zvedací oka korpusu Přeprava a usazení Trafostanice jsou vybaveny nosnými prvky pro manipulaci, jsou přepravovány na místo určení v hotovém stavu. V rámci přípravy usazení trafostanice se provede výkop o rozměrech dle typu trafostanice, v délce i šířce o 1000 mm větší než jsou rozměry trafostanice. Dno výkopu se vysype štěrkem o zrnitosti mm a vyrovná se do vodováhy. Trafostanice se usazují autojeřábem o minimální nosnosti 28 t.

10 ARMES Z W1 (210/290) Menší polozapuštěná trafostanice obsluhovatelná ze vnějšku. Železobetonový skelet. Základní technické údaje: Počet stání 1 TS, do 1000 kva Vnější délka 2900 mm Vnější šířka 2100 mm Výška celková 2415 mm Výška nad zemí 1615 mm Hloubka uložení v zemi 800 mm Hmotnost spodního dílu 6150 kg Hmotnost střechy 1800 kg Hmotnost celkem 7950 kg TS ARMES Z W1 1x630 kva FRANTIŠKOV - listopad 2008

11 ARMES Z W2 (210/290) Menší polozapuštěná trafostanice obsluhovatelná ze vnějšku. Železobetonový skelet. Základní technické údaje: Počet stání 1 TS, do 1000 kva Vnější délka 2900 mm Vnější šířka 2100 mm Výška celková 2415 mm Výška nad zemí 1615 mm Hloubka uložení v zemi 800 mm Hmotnost spodního dílu 6150 kg Hmotnost střechy 1800 kg Hmotnost celkem 7950 kg TS ARMES Z W2 1x160 kva LIDL ŠTERNBERK - září 2008

12 ARMES Z W3 (210/290) Menší polozapuštěná trafostanice obsluhovatelná ze vnějšku. Železobetonový skelet. Základní technické údaje: Počet stání 1 TS, do 1000 kva Vnější délka 2900 mm Vnější šířka 2100 mm Výška celková 2415 mm Výška nad zemí 1615 mm Hloubka uložení v zemi 800 mm Hmotnost spodního dílu 6150 kg Hmotnost střechy 1800 kg Hmotnost celkem 7950 kg TS ARMES Z W3 1x630 kva KIKA OLOMOUC - listopad 2008

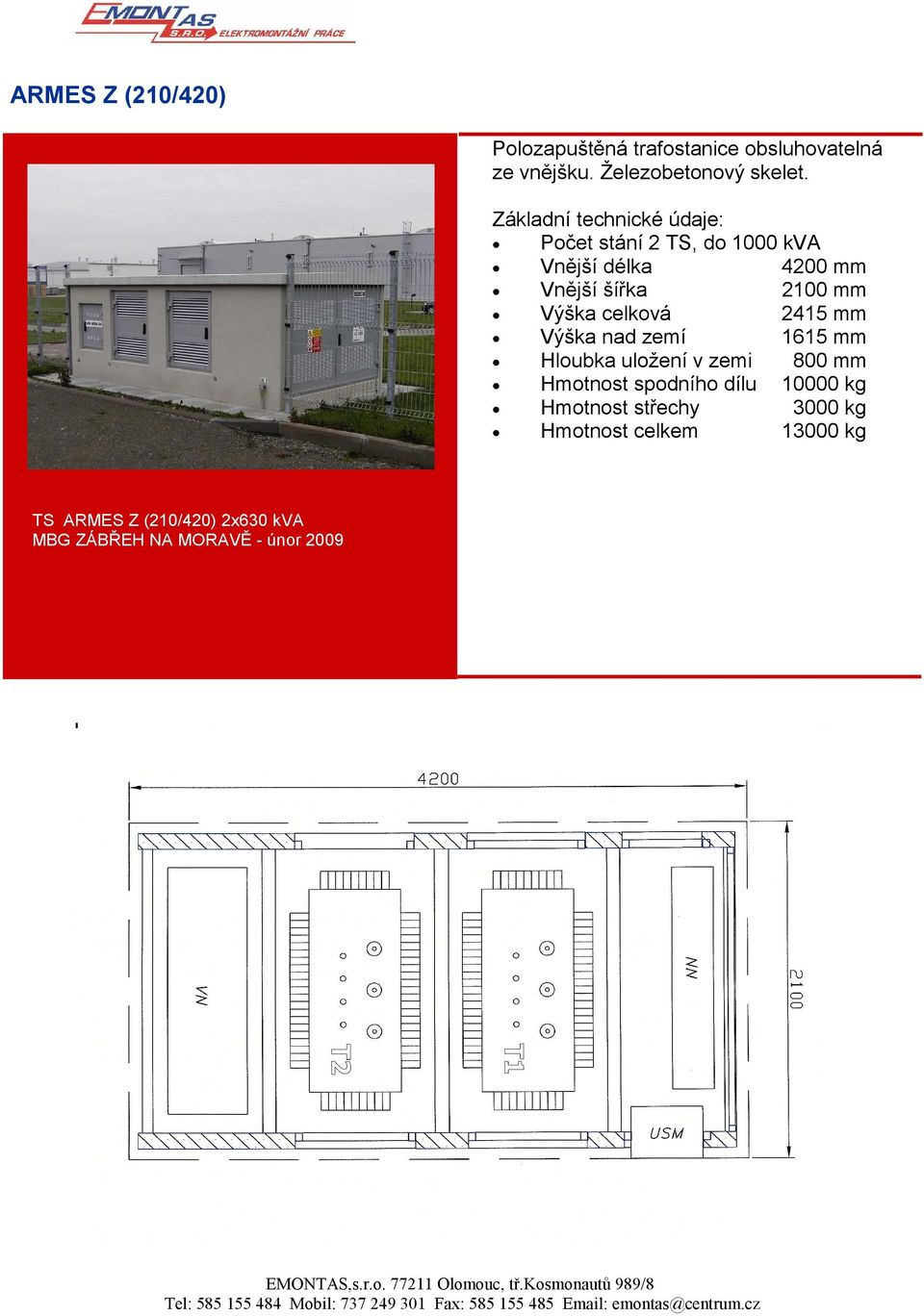

13 ARMES Z (210/420) Polozapuštěná trafostanice obsluhovatelná ze vnějšku. Železobetonový skelet. Základní technické údaje: Počet stání 2 TS, do 1000 kva Vnější délka 4200 mm Vnější šířka 2100 mm Výška celková 2415 mm Výška nad zemí 1615 mm Hloubka uložení v zemi 800 mm Hmotnost spodního dílu kg Hmotnost střechy 3000 kg Hmotnost celkem kg TS ARMES Z (210/420) 2x630 kva MBG ZÁBŘEH NA MORAVĚ - únor 2009

14 ARMES Z (290/420) Polozapuštěná trafostanice obsluhovatelná ze vnějšku. Železobetonový skelet. Základní technické údaje: Počet stání 2 TS, do 1000 kva Vnější délka 4200 mm Vnější šířka 2900 mm Výška celková 2415 mm Výška nad zemí 1615 mm Hloubka uložení v zemi 800 mm Hmotnost spodního dílu kg Hmotnost střechy 3100 kg Hmotnost celkem kg TS ARMES Z (290/420) Doposud nerealizováno

15 REFERENCE 2007 Investor Místo stavby Typ trafostanice Termín dokončení KES s.r.o. Vratimov ARMES 2 IX.2007 TAURUS METAL s.r.o. Dolní Životice ARMES 2 X.2007 Enco-group s.r.o. Ostrava ARMES 3 V.2007 Nová Seninka ARMES 1 III.2007 VISIMPEX a.s. Přerov ARMES Z 7 IX.2007 Rýmařov ARMES 1 IX ELPREMONT s.r.o. Opatovice ARMES Z 7 III.2008 Miroslav Slaměný E.M.S. Ivanovice n/h ARMES 2 IV.2008 ELRO F.Místek Ostrava - Unigeo ARMES Z 7 IV.2008 BÖM PLAST s.r.o. Česká Třebová ARMES 3/2 VI.2008 SIGNALBAU s.r.o. Hranice n/m. ARMES 2 X.2008 BILLA Šternberk ARMES Z 7 IX.2008 Enco-group AQUPARK Ol. ARMES Z 7 IX.2008 Bruntál ARMES 3/2 X.2008 Františkov ARMES Z 7 XI.2008 Enco-group KIKA Olomouc ARMES Z 7 XI.2008 Enco-group BATA Olomouc ARMES Z 7 XII.2008 Enco-group Vleky Kouty ARMES Z 7 XII MBG Zábřeh MBG Zábřeh ARMES Z 8 II.2009 SCHNEIDER-ELEC. Dolní Benešov ARMES Z 7 VI.2009 Perla Zábřeh PERLA Zábřeh ARMES Z 7 VII.2009 DELTA ARMY Horka nad Mor. ARMES Z 7 IX.2009 ST.firma Tomek LASERTECH ARMES 2 IX.2009 KLS ELEKTRO s.r.o. OC Zábřeh ARMES Z 7 X.2009 BLESK s.r.o. Ol. Šlechtitelů ARMES Z 7 XI.2009 ERMONTA s.r.o. Hulín ARMES 1 XII.2009 ERMONTA s.r.o. Hulín ARMES 2 XII.2009 HANZL Elektromontáže Žatec ARMES 1 XII.2009
