semestrální práce z předmětu PG1A František Pouzar A-3-5 ZS 2007/08

Save this PDF as:
 WORD  PNG  TXT  JPG

Rozměr: px
Začít zobrazení ze stránky:

Download "semestrální práce z předmětu PG1A František Pouzar A-3-5 ZS 2007/08"

Transkript

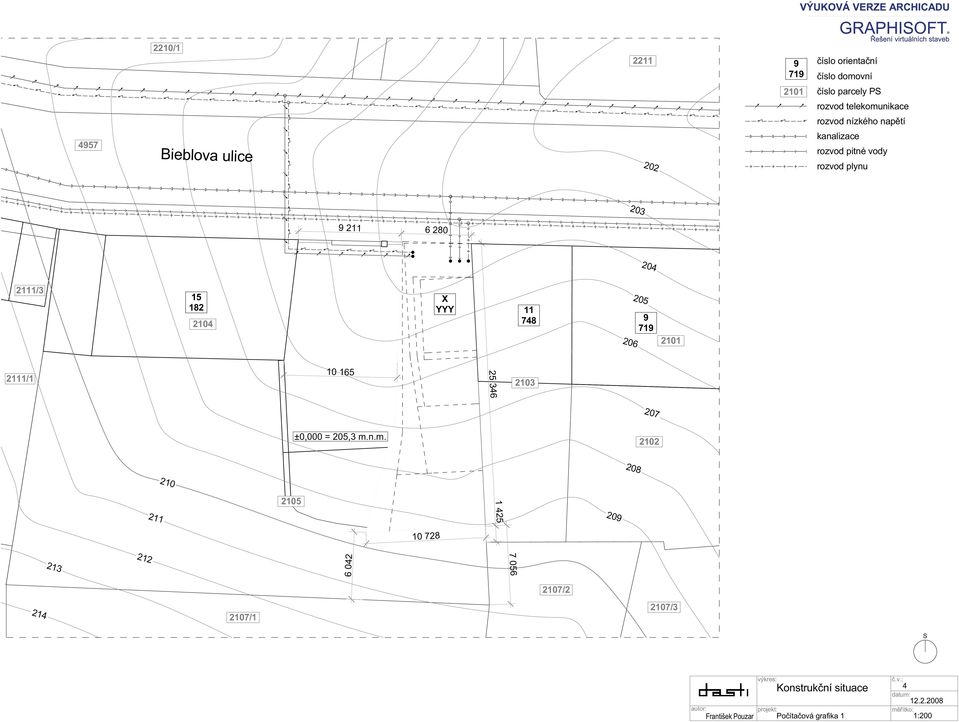

1 semestrální práce z předmětu PG1A František Pouzar A-3-5 ZS 7/08 Zpracován projekt na předmět ATT1 bytový dům, zadaná parcela se nachází v Praze na Smíchově, v Bieblově ulici. Dům přímo sousedí se stávající zástavbou. Okolní terén je poměrně svažitý. V domě se nachází 4 byty a jeden prostor vhodný pro pronajímání ke kancelářské práci. Navržená konstrukce je monolitická železobetonová s převážně stěnovým nosným systémem. Celý objekt byl vytvořen v ArchiCADu 11 CZ EDU. Pro rendering byl použit Maxwell 1.5, pro dokončení vizualizací Photoshop Elements obsah: Architektonický půdorys 3.NP, 1:100 Architektonický řez západ-východ, 1:100 Vizualizace z Maxwellu Konstrukční situace, 1: Konstrukční půdorys 3.NP, 1:50 Konstrukční řez A-A, 1:50 Konstrukční pohled západní, 1:100

2 sever Ložnice 1 24,80 m2 13,64 m2 Byt 4 98m 2 + T 5,65 m2 západ Byt 3 49m 2 + T 6,66 m2 3,21 m2 východ Obývací prostor se spaním 38,58 m2 36,17 m2 S jih Architektonický půdorys 3.NP 1 1:100

3 Architektonický řez západ-sever 2 1:100

4 Vizualizace 3

5 2210/ číslo orientační číslo domovní 2101 číslo parcely PS rozvod telekomunikace rozvod nízkého napětí 4957 Bieblova ulice 202 kanalizace rozvod pitné vody rozvod plynu / X YYY / ±0,000 = 205,3 m.n.m / /1 2107/3 S Konstrukční situace 4 1:

6 50 D D O-2 O-2 O D-2 D D D-4 15 v. x mm 14 š. x 236 mm D-výtah A A' v. x 176 mm 16 š. x 233 mm , skladba B OZN S.1 S.2 S.3 S.4 S.5 S.6 TABULKA MÍSTNOSTÍ ÚČEL MÍSTNOSTI PLOCHA (m2) Kancelář 29,2 Kuchyňka 6,7 Umývárna 1,9 WC 1,3 Předsíň 8,2 Obývací prostor se spaním 31,3 Koupelna pro invalidu 5,7 Předsíň 6,8 WC 1,6 Koupelna 6,1 Kuchyně 9,9 Obývací pokoj 41,2 Ložnice 23,8 Terasa 51,0 Předsíň 6,7 Koupelna 3,2 Obývací prostor se spaním 38,6 Terasa 36,2 Předsíň 13,6 Koupelna 5,7 Ložnice 1 24,8 Ložnice 2 19,0 Obývací prostor 36,4 Umývárna 1,0 WC 1,0 Terasa 29,5 Kolárna, technická místnost 5,6 Sklep 1 5,1 Sklep 2 5,1 Sklep 3 5,1 Slep 4 5,1 Vinný sklep 8,4 LEGENDA MATERIÁLŮ: železobeton dle statického výpočtu tepelná izolace - Rockwool Airrock ND příčkové zdivo - betonová tvárnice 130 mm vápenocementová omítka Baumit SKLADBY KONSTRUKCÍ: obložení fasády - měděné plechy TECU Patina Skladba A: -obklad - měděný plech TECU Patina -provětrávaná mezera 50 mm -minerální tepelná izolace - Rockwool Airrock ND 230 mm -železobetonová nosná kce mm Skladba B: -obklad - měděný plech TECU Patina -minerální tepelná izolace - Rockwool Airrock ND 70 mm -železobetonová nosná kce mm Skladba C: -železobetonová nosná kce 180 mm Skladba D: -příčkové zdivo - betonová tvárnice 130 mm PODLAHOVÁ KRYTINA Teakové lamely Teakové lamely Teakové lamely LEGENDA VÝPLNÍ OTVORŮ: DVEŘE: D1 - masivní dveře s bezpečnostním kováním 900x2100mm - dekor dub - Sapelli D2 - masivní dveře - dekor dub 800x2100mm - Sapelli D3 - posuvné dveře jednoduché 700x2100mm - dekor dub - Sapelli D4 - posuvné dveře dvojité 1600x2100mm- dekor dub - Sapelli D5 - dveře na terasu - posuvné 1440x2100mm - hliníkové, matně černě lakované - Schüco DS - dveře od výtahu - dle výrobce výtahu 1000x2100mm OKNA: - otvíravé 820xmm - hliníkové, matně černě lakované - Schüco - otvíravé 1520xmm - hliníkové, matně černě lakované - Schüco O3 - otvíravé 1440xmm - hliníkové, matně černě lakované - Schüco 500 O-3 O-3 ZÁBRADLÍ: - bezpečnostní sklo, nerezové, matně černě lakované kování - výška 1000mm, šířka dle otvoru - zakázková výroba D S Konstrukční půdorys 3.NP 5 1:50, 1:1

7 +13,776 LEGENDA MATERIÁLŮ: SKLADBY KONSTRUKCÍ: % skladba F 2% ±0, skladba H 300 skladba G ,000 +3,000 ±0, skladba G skladba C 233 skladba E +12, skladba I +4,588 +1,588 skladba J skladba B +12,717 železobeton dle statického výpočtu tepelná izolace - Rockwool Airrock ND / XPS prostý beton vápenocementová omítka Baumit OSB desky - plovoucí vrstva podlahy dubové vlysy - pochozí vrstva podlahy kročejová izolace - Rocwool Steprock původní zemina štěrkový násyp Skladba A: -obklad - měděný plech TECU Patina -provětrávaná mezera 50 mm -minerální tepelná izolace - Rockwool Airrock ND 230 mm -železobetonová nosná kce mm Skladba B: -obklad - měděný plech TECU Patina -minerální tepelná izolace - Rockwool Airrock ND 70 mm -železobetonová nosná kce mm Skladba C: -železobetonová nosná kce 180 mm Skladba D: -příčkové zdivo - betonová tvárnice 130 mm Skladba E: -měděný plech TECU Patina -nerezový rošt pro montáž krytiny -hydroizolace fóliová -minerální tepelná izolace - Rockwool Fasrock 235 mm -parotěsná zábrana fóliová -železobetonová nosná kce s vytvořeným spádem 210 mm Skladba F: -měděný plech TECU Patina -provětrávaná mezera 50 mm -minerální tepelná izolace - Rockwool Airrock ND 230 mm -pojistná hydroizolace fóliová -železobetonová nosná kce 210 mm Skladba G: -pochozí vrstva podlahy - dubové vlysy 10 mm -plovoucí vrstva podlahy - OSB desky 2x12,5 = 25 mm -kročejová izolace - Rockwool Steprock 40 mm -železobetonová nosná kce 210 mm Skladba H: -pochozí vrstva podlahy - dubové vlysy 10 mm -plovoucí vrstva podlahy - OSB desky 2x12,5 = 25 mm -kročejová izolace - Rockwool Steprock 40 mm -železobetonová nosná kce 210 mm -tepelná izolace Rockwool Airrock ND mm -nerezový rošt pro instalaci krytiny -měděný plech TECU Patina Skladba I: -pochozí vrstva podlahy - dubové vlysy 10 mm -plovoucí vrstva podlahy - OSB desky 2x12,5 = 25 mm -kročejová izolace - Rockwool Steprock 40 mm -železobetonová nosná kce 250 mm Skladba J: -pochozí vrstva podlahy - dubové vlysy 10 mm -plovoucí vrstva podlahy - OSB desky 2x12,5 = 25 mm -kročejová izolace - Rockwool Steprock 40 mm -železobetonová nosná kce 160 mm -hydroizolace - souvrství 3 modfikovaných asfaltových pásů -tepelná izolace - XPS Styrex 60 mm -štěrkový násyp 100 mm -původní terén -1,040 Konstrukční řez A-A' 6 1:50

8 LEGENDA MATERIÁLŮ A OBJEKTŮ: D6 - dveře na terasu - posuvné 1520x2100mm - hliníkové, matně černě lakované - Schüco DV - vstupní dveře x2100mm - hliníkové, matně černě lakované - Schüco +13,776 - otvíravé 820xmm - hliníkové, matně černě lakované - Schüco - otvíravé 1520xmm - hliníkové, matně černě lakované - Schüco - bezpečnostní sklo, nerezové, matně černě lakované kování - výška 1000mm, šířka dle otvoru - zakázková výroba +12,000 - obklad fasády - měděné plechy TECU Patina F2 - pohledový beton - železobeton odolný vůcči vnějšímu prostředí +9,000 +9,000 D6 +3,000 +2,500 DV F2 Bieblova ulice ±0,000 ±0,000 Konstrukční pohled - západní 7 1:100

PRACOVNÍ VERZE POHLED Z, J. Rekonstrukce rodinného domu Mnichovice PŮVODNÍ STAV 8,010 7,360 8,010 7,360 3,715 3,330 2,820 -0,100 0,000 -0,100 AKCE:
