1 Informace k přípravě MetOp-SG Program MetOp-SG Délka trvání programu Příspěvek ČR na celou dobu trvání programu 3,00 mil. EUR Anotace Cílem programu MetOp-SG je vyvinout meteorologické družice, které budou obíhat na polární dráze kolem Země a pořizovat data vysokého rozlišení a kvality, jež by nahradily družice první generace MetOp. ESA bude v programu odpovědná za přípravu a výrobu obou prototypů družic, a jménem EUMETSAT také za výrobu sériových kusů družic. Popis programu V rámci programu MetOp-SG bude vyvinuta dvojice prototypů meteorologických družic druhé generace, jejichž úkolem bude navázat na činnost stávajícího systému MetOp první generace, který je v provozu od roku Družice tak budou základem systému pozorovacích družic na polární dráze, který bude pod názvem EPS-SG provozovat EUMETSAT, jenž je iniciátorem celého programu. Na základě požadavku EUMETSAT je třeba, aby byly družice připraveny k vypuštění nejpozději do konce roku Kosmická komponenta Každá z variant družic MetOp-SG ponese na své palubě rozdílné přístrojové vybavení. Na družici MetOp-A budou umístěny přístroje METimage (pokrytí oblačností, teplota), IASI-NG (sledování ozónu a stopových plynů), MWS (teplota a vlhkostní profily atmosféry), RO (teplota a vlhkostní profily atmosféry), 3MI (sledování rozsahu ledu) a modul Sentinel 5 vyvinutý v rámci GSC-3 (programu GSC-3 se ČR neúčastní). Družice typu MetOp-B ponese na své palubě přístroje SCA (sledování vektorů větru a vlhkosti půdy), MWI (sledování srážek a výskytu ledu), RO (teplota a vlhkostní profily atmosféry), Argos-4 (systém pro sběr dat ostatních meteorologických senzorů) a ICI (sledování ledových oblaků). ESA bude dodavatelem obou prototypů družic vyjma přístrojů METimage, IASI-NG a Argos-4, které budou na základě dohody s EUMETSAT realizovat DLR a CNES. Vzhledem k cíli programu, kterým je dodání funkčních družic, nabízí program širokou možnost zapojení z hlediska přípravy a výroby HW komponent a v nižší míře také SW komponent. Zpracování dat bude v kompetenci EUMETSAT. Kromě prototypů obou variant družic vyrobí ESA jménem EUMETSAT také sériové kusy. V návrhu programu se předpokládá výroba 3 družic typu A a 3 družic typu B. Konečný počet však závisí na nabídce průmyslu a na rozhodnutí a finančních možnostech EUMETSAT. ESA je dále odpovědná za návrh a vytvoření rozhraní kosmického segmentu k systémům EUMETSAT. Pozemní segment a vypuštění družic, jejich provoz a využívání zajistí EUMETSAT ze svých prostředků. Pro více informací mě prosím kontaktujte na u ondrej.svab@mdcr.cz; případně telefonech nebo

2 Příprava družic dodavatelé, rozpočty, harmonogram MetOp-SG-A - fáze B2 (vč. pokročilé fáze C/D): 66,7 MEUR - fáze C/D/E1: 348,2 MEUR - kontraktoři: o Astrium SAS (FR) (prime) o Astrium GmbH (DE) (subco) o Astrium Ltd (UK) subco pro MWS o Selex ES (IT) subco pro 3MI o RUAG Space AB (SE) subco pro RO - Trvání projektu: 7,5 roku o B2: 15 měsíců (společná pro A a B) o C/D/E1: 75 měsíců MetOp-SG-B - fáze B2 (vč. pokročilé fáze C/D): 33,3 MEUR - fáze C/D/E1: 348,2 MEUR - kontraktoři o Astrium GmbH (DE) (prime) o Astrium SAS (FR) (subco) o CGS (IT) subco pro MWI o CASA (ES) subco pro ICI o RUAG Space AB (SE) subco pro RO - Trvání projektu: 9 let o B2: 15 měsíců (společná pro A a B) o C/D/E1: 93 měsíců Mimo program ESA MetOp-SG jsou na MetOp-SG-A připravovány ještě přístroje METimage (DLR, zadáno přímo EUMETSATem) a IASI-NG (CNES, zadáno přímo EUMETSATem). Na družici MetOp-SG-B pak přístroj Argos-4 (CNES, zadáno přímo EUMETSATem). Dodavatelé přístrojů Instrument Prime Contractor Core Team Subcontractors MWS Astrium Ltd (UK) Astrium SAS (F) SEA (UK) Astrium GmbH (D) MWI Compagnia Generale per Io Astrium SAS (F) Spazio, CGS (IT) Space Engineering (IT) ICI CASA (ES) Radiometer Physics GmbH (D) Astrium (SAS) CRISA (ES) 3MI Selex ES (IT) E2V (UK) RO RUAG Space AB (SE) RUAG (AT) Core Team Consultants JRC Systems (UK) Queens University Belfast (UK) CLS (F) CNR-ISAC (IT) CLS (F) JRC Systems (UK)

3 Rozložení plateb rok MetOp-SG-A [%] MetOp-SG- B [%] Geografická distribuce (spíše informativní charakter) Sat-A Sat-B Overall Austria: 2.6% 1.7% 2.09% Belgium: 3.3% 2.1% 2.66% Czech Republic: 0.6% 0.1% 0.37% Denmark: 0.4% 0.8% 0.62% Finland: 1.0% 0.7% 0.87% France: 32.9% 18.9% 26.05% Germany: 15.8% 36.3% 26.05% Italy: 6.5% 16.3% 11.54% Netherlands: 2.7% 1.0% 1.86% Norway: 3.5% 1.3% 2.31% Poland: 0.6% 0.7% 0.62% Romania: 0.3% 0.2% 0.25% Spain: 1.6% 12.0% 6.43% Sweden: 4.6% 1.3% 2.89% Switzerland: 4.0% 1.6% 2.86% United Kingdom: 19.6% 5.0% 12.54% Váhové faktory: 1,0 vše, kromě MGSE (0,5) a ESTEC testovacích zařízení (0,25)

4 Harmonogram přípravy MetOp-SG

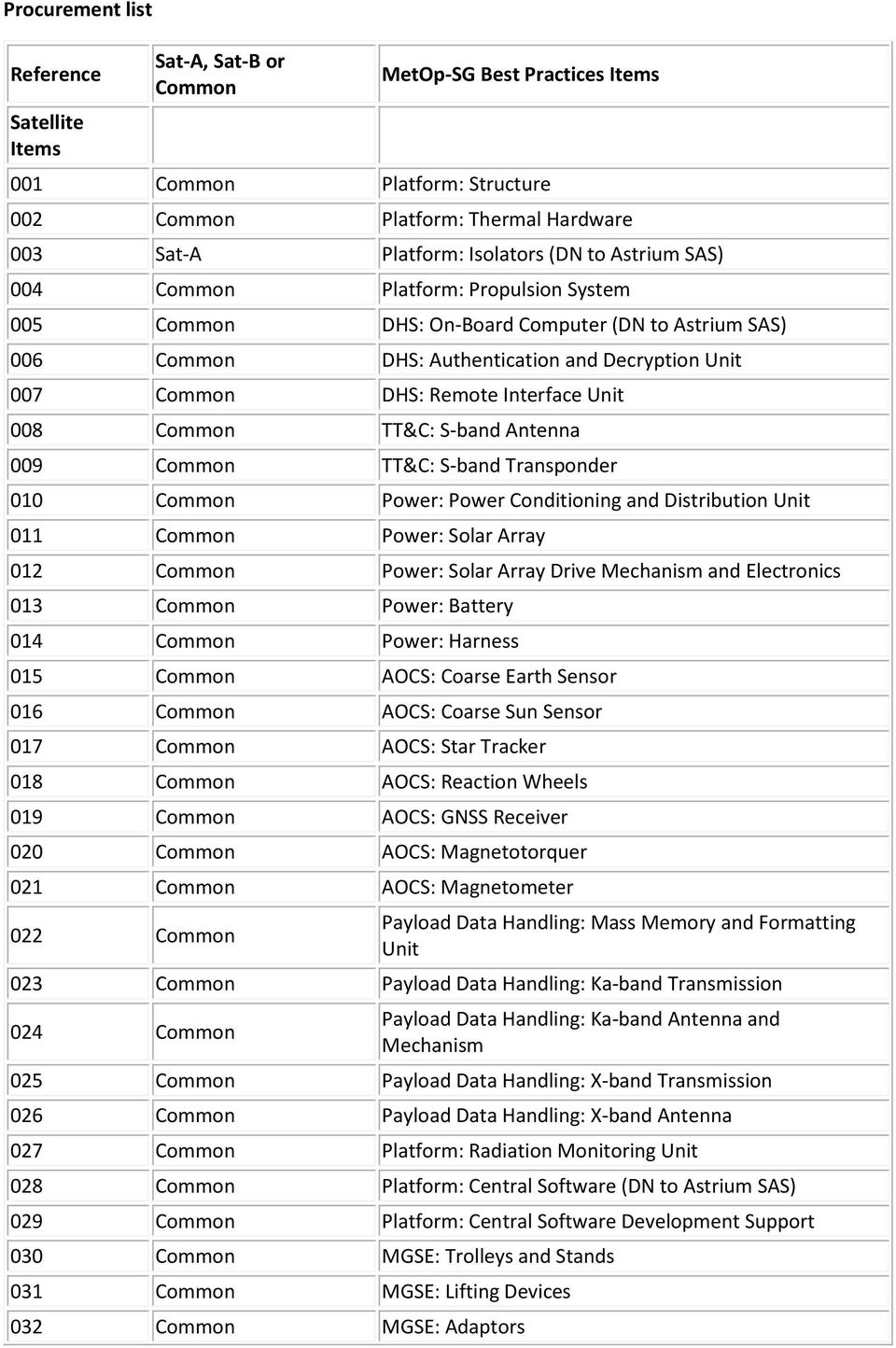

5 Procurement list Reference Satellite Items Sat-A, Sat-B or Common MetOp-SG Best Practices Items 001 Common Platform: Structure 002 Common Platform: Thermal Hardware 003 Sat-A Platform: Isolators (DN to Astrium SAS) 004 Common Platform: Propulsion System 005 Common DHS: On-Board Computer (DN to Astrium SAS) 006 Common DHS: Authentication and Decryption Unit 007 Common DHS: Remote Interface Unit 008 Common TT&C: S-band Antenna 009 Common TT&C: S-band Transponder 010 Common Power: Power Conditioning and Distribution Unit 011 Common Power: Solar Array 012 Common Power: Solar Array Drive Mechanism and Electronics 013 Common Power: Battery 014 Common Power: Harness 015 Common AOCS: Coarse Earth Sensor 016 Common AOCS: Coarse Sun Sensor 017 Common AOCS: Star Tracker 018 Common AOCS: Reaction Wheels 019 Common AOCS: GNSS Receiver 020 Common AOCS: Magnetotorquer 021 Common AOCS: Magnetometer 022 Common Payload Data Handling: Mass Memory and Formatting Unit 023 Common Payload Data Handling: Ka-band Transmission 024 Common Payload Data Handling: Ka-band Antenna and Mechanism 025 Common Payload Data Handling: X-band Transmission 026 Common Payload Data Handling: X-band Antenna 027 Common Platform: Radiation Monitoring Unit 028 Common Platform: Central Software (DN to Astrium SAS) 029 Common Platform: Central Software Development Support 030 Common MGSE: Trolleys and Stands 031 Common MGSE: Lifting Devices 032 Common MGSE: Adaptors

6 033 Common MGSE: TV Targets Accommodation Jig 034 Common MGSE: Miscellaneous 035 Common EGSE: Central Check-out System 036 Common EGSE: Umbilical SCOE 037 Common EGSE: Solar Array and Power SCOE 038 Common EGSE: Battery Simulator 039 Common EGSE: RF SCOE (S-band) 040 Common ESGE: RF SCOE (Ka-band / X-band) 041 Common EGSE: TM/TC SCOE 042 Common EGSE: MMFU SCOE Reference Sat-A, Sat-B or Common MetOp-SG Best Practices Items 043 Common EGSE: Simulator Front End 044 Common EGSE: GNSS Simulator 045 Common 046 Common Functional Val. Infrastructure: Lead (DN to Astrium SAS) Functional Val. Infrastructure: RTS Models Support 047 Common Satellites: Test Facilities 048 Common 049 Common 050 Common Satellite Simulator: Lead (DN to Astrium SAS) Satellite Simulator: RTS Models Support Satellite Simulator: Infrastructure Support 051 Common RF Suitcase: Ka-band RF Suitcase 052 Common RF Suitcase: X-band RF Suitcase 053 Common RF Suitcase: S-band RF Suitcase 054 Common Prime Support: CADM Support 055 Common Prime Support: PA/QA Support 056 Common Prime Support: RAMS Support 057 Common Prime Support: Database Support 058 Common Prime Support: ISVV 059 Common 060 Common Prime Support: Mechanical and Thermal Analyses Prime Support: Structure / Propulsion / Thermal / Harness AIT

7 061 Common MicroWave Sounder (MWS) Items Prime Support: Transports (Launch Campaign) 062 Sat-A MWS: Scan Mechanism Sub-assembly 063 Sat-A 064 Sat-A MWS: Scan Control Electronics Assembly MWS: Instrument Control Subsystem Harness 065 Sat-A MWS: Instrument Control Unit 066 Sat-A 067 Sat-A 068 Sat-A 069 Sat-A 070 Sat-A MWS: Quasi-Optics Network Assembly MWS: Dichroics (DN to Queens University Belfast (UK)) MWS: 23.8 & 31.4 GHz Receiver Front- Ends MWS: & 89 GHz Receiver Front- Ends MWS: , 183 & 229 GHz Receiver Front-Ends 071 Sat-A MWS: Receiver Back-Ends 072 Sat-A MWS: DC Harness (including connection plate) 073 Sat-A MWS: Orthogonal Mode Transducer 074 Sat-A MWS: System Software 075 Sat-A MWS: ISVV 076 Sat-A 077 Sat-A MWS: MGSE 078 Sat-A 079 Sat-A MWS: EGSE 080 Sat-A Multi-viewing Multi-channel Multipolarisation Imager (3MI) Items MWS: On-Board Calibration Target Assembly MWS: Radiometric Calibration Test Rig (DN to RAL (UK)) MWS: Ground Processor Prototype and Inst. Data Simulator 081 Sat-A 3MI: Instrument Control Unit 082 Sat-A 083 Sat-A 3MI: Opto-Mechanical Unit Structure 3MI: Opto-Mechanical Unit Heat Pipes and Radiator 084 Sat-A 3MI: Opto-Mechanical Unit MLI 085 Sat-A 3MI: Aspheric Lenses

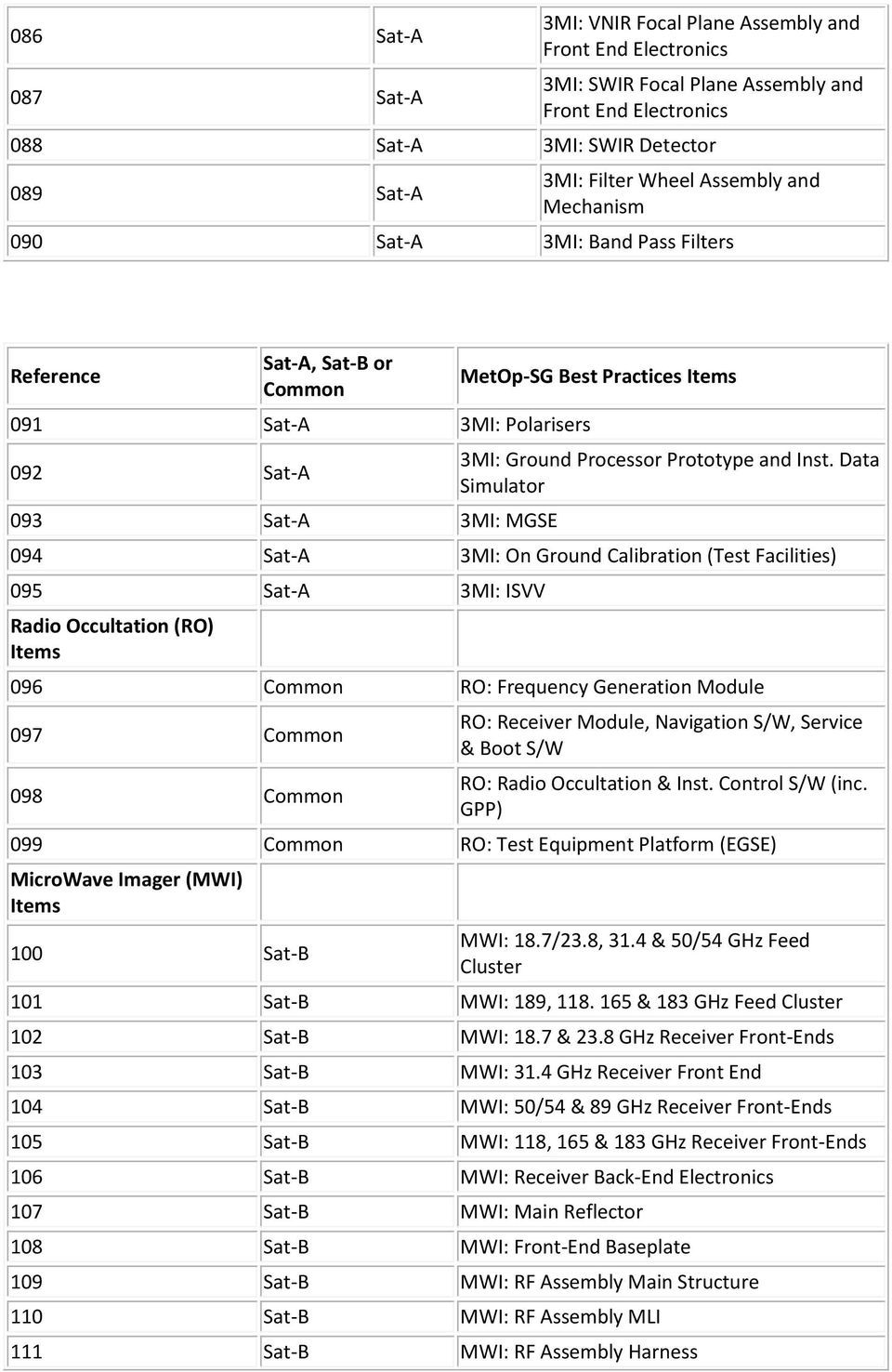

8 086 Sat-A 087 Sat-A 3MI: VNIR Focal Plane Assembly and Front End Electronics 3MI: SWIR Focal Plane Assembly and Front End Electronics 088 Sat-A 3MI: SWIR Detector 089 Sat-A 3MI: Filter Wheel Assembly and Mechanism 090 Sat-A 3MI: Band Pass Filters Reference Sat-A, Sat-B or Common 091 Sat-A 3MI: Polarisers 092 Sat-A 093 Sat-A 3MI: MGSE MetOp-SG Best Practices Items 3MI: Ground Processor Prototype and Inst. Data Simulator 094 Sat-A 3MI: On Ground Calibration (Test Facilities) 095 Sat-A 3MI: ISVV Radio Occultation (RO) Items 096 Common RO: Frequency Generation Module 097 Common 098 Common RO: Receiver Module, Navigation S/W, Service & Boot S/W RO: Radio Occultation & Inst. Control S/W (inc. GPP) 099 Common RO: Test Equipment Platform (EGSE) MicroWave Imager (MWI) Items 100 Sat-B MWI: 18.7/23.8, 31.4 & 50/54 GHz Feed Cluster 101 Sat-B MWI: 189, & 183 GHz Feed Cluster 102 Sat-B MWI: 18.7 & 23.8 GHz Receiver Front-Ends 103 Sat-B MWI: 31.4 GHz Receiver Front End 104 Sat-B MWI: 50/54 & 89 GHz Receiver Front-Ends 105 Sat-B MWI: 118, 165 & 183 GHz Receiver Front-Ends 106 Sat-B MWI: Receiver Back-End Electronics 107 Sat-B MWI: Main Reflector 108 Sat-B MWI: Front-End Baseplate 109 Sat-B MWI: RF Assembly Main Structure 110 Sat-B MWI: RF Assembly MLI 111 Sat-B MWI: RF Assembly Harness

9 112 Sat-B MWI: On-Board Calibration Target 113 Sat-B MWI: Cold Sky Reflector 114 Sat-B MWI: Calibration Assembly Support Structure 115 Sat-B MWI: Calibration Assembly MLI 116 Sat-B MWI: Calibration Assembly Harness 117 Sat-B MWI: Scan Mechanism Sub-assembly 118 Sat-B MWI: Launch Locking Device 119 Sat-B MWI: Front End Electronics 120 Sat-B MWI: Control and Data Processing Unit 121 Sat-B MWI: Instrument Control Unit 122 Sat-B MWI: Instrument MLI 123 Sat-B MWI: Instrument Harness 124 Sat-B MWI: EGSE 125 Sat-B MWI: MGSE 126 Sat-B MWI: RFGSE 127 Sat-B 128 Sat-B Ice Cloud Imager (ICI) Items MWI: Ground Processor Prototype and Inst. Data Simulator MWI: On-Board S/W Maintenance System & S/W Val Facility 129 Sat-B ICI: Instrument Control Unit 130 Sat-B ICI: Control and Data Processing Unit 131 Sat-B ICI: Scan Mechanism 132 Sat-B ICI: Hold Down Mechanism 133 Sat-B ICI: Thermal Control Hardware 134 Sat-B ICI: Structure 135 Sat-B ICI: 183, 243 & 325 GHz Receiver Front-Ends 136 Sat-B ICI: 448 & 664 GHz Receiver Front-Ends (DN to RPG (DE)) 137 Sat-B ICI: Receiver Back-Ends Reference Sat-A, Sat-B or Common MetOp-SG Best Practices Items 138 Sat-B ICI: On-Board Calibration Target 139 Sat-B 140 Sat-B ICI: MGSE 141 Sat-B ICI: EGSE ICI: Ground Processor Prototype and Inst. Data Simulator

10 142 Sat-B ICI: On-Ground Calibration Target 143 Sat-B ICI: Environmental Test and Calibration SCAtterometer (SCA) Items 144 Sat-B SCA: Instrument Prime 145 Sat-B SCA: Antenna Subsystem 146 Sat-B SCA: Antenna Electrical Design 147 Sat-B SCA: Antenna Mechanisms 148 Sat-B SCA: Antenna Structure Items 149 Sat-B SCA: Front-End / Switch Matrix 150 Sat-B SCA: High Power Amplifier (EPC / TWT / EIK) 151 Sat-B SCA: Digital Control Equipment 152 Sat-B SCA: RF Equipment 153 Sat-B SCA: Thermal Hardware 154 Sat-B SCA: Harness 155 Sat-B SCA: RF SCOE 156 Sat-B SCA: EGSE 157 Sat-B SCA: MGSE 158 Sat-B SCA: Test Facilities 159 Sat-B SCA: Ground Processor Prototype and Inst. Data Simulator
