Dimenzování komínù UNI*** PLUS. Výchozí hodnoty pro komíny s jedním pøipojením. Jednotky v diagramech a mezinárodní soustava jednotek SI

Transkript

1 Výchozí hodnoty pro komíny s jedním pøipojením Jednotky v diagramech a mezinárodní soustava jednotek SI Pøepoèet jednotek na mezinárodní soustavu jednotek SI Výchozí hodnoty pro diagramy V diagramech 1.1 až 6.2 jsou vyneseny potøebné svìtlé prùøezy komínù v závislosti na jmenovitém tepelném výkonu spotøebièe a úèinné výšce komína. Diagramy jsou postaveny na mezinárodní soustavì jednotek SI (jmenovitý tepelný výkon - kw, potøeba tahu tepelného spotøebièe - Pa). 1 kcal/h = 1,16 W 1W = 0,86 kcal/h 1 mm WS = 9,81 Pa 1 Pa = 0,1 mm WS 1 mbar = 100 Pa 1 Pa = 0,01 mbar 1 N/m 2 = 1 Pa Diagramy 1.1 až 6.5 vycházejí z následujících pøedpokladù: tepelný odpor komína R = 0,65 m 2 K/W drsnost materiálu komínové vložky r = 0,0015 m tepelný odpor kouøovodu (1/R) = 0,65 m 2 K/W drsnost materiálu kouøovodu r = 0,001 m Potøeba tahu (potøebný dopravní tlak) topného kotle PW: 1/ diagramy 1.1 a 1.2, 4.1 a 4.2, 6.1 a potøeba tahu odpovídá hodnotám, které jsou vyneseny na pravé svislé ose diagramu. 2/ diagramy 2.1 až PW = 3 Pa. 3/ diagramy 3.1 až 3.5 a 5.1 až PW = ± 0 Pa. Rozvinutá délka kouøovodu smí být max. 1/4 úèinné výšky komína nejvýše však 3 m. Kouøovod musí od spotøebièe smìrem ke komínu trvale stoupat. Souèet souèinitelù místních ztrát v kouøovodu ξ je uvažován nejvyšší hodnotou 2,2. U atmosférických spotøebièù se k ξ pøipoèítává hodnota 1 na uvedení proudu spalin do pohybu. Atmosférický tlak venkovního vzduchu pl = 94,5 kpa odpovídá geodetické (nadmoøské) výšce cca 200 m. 5

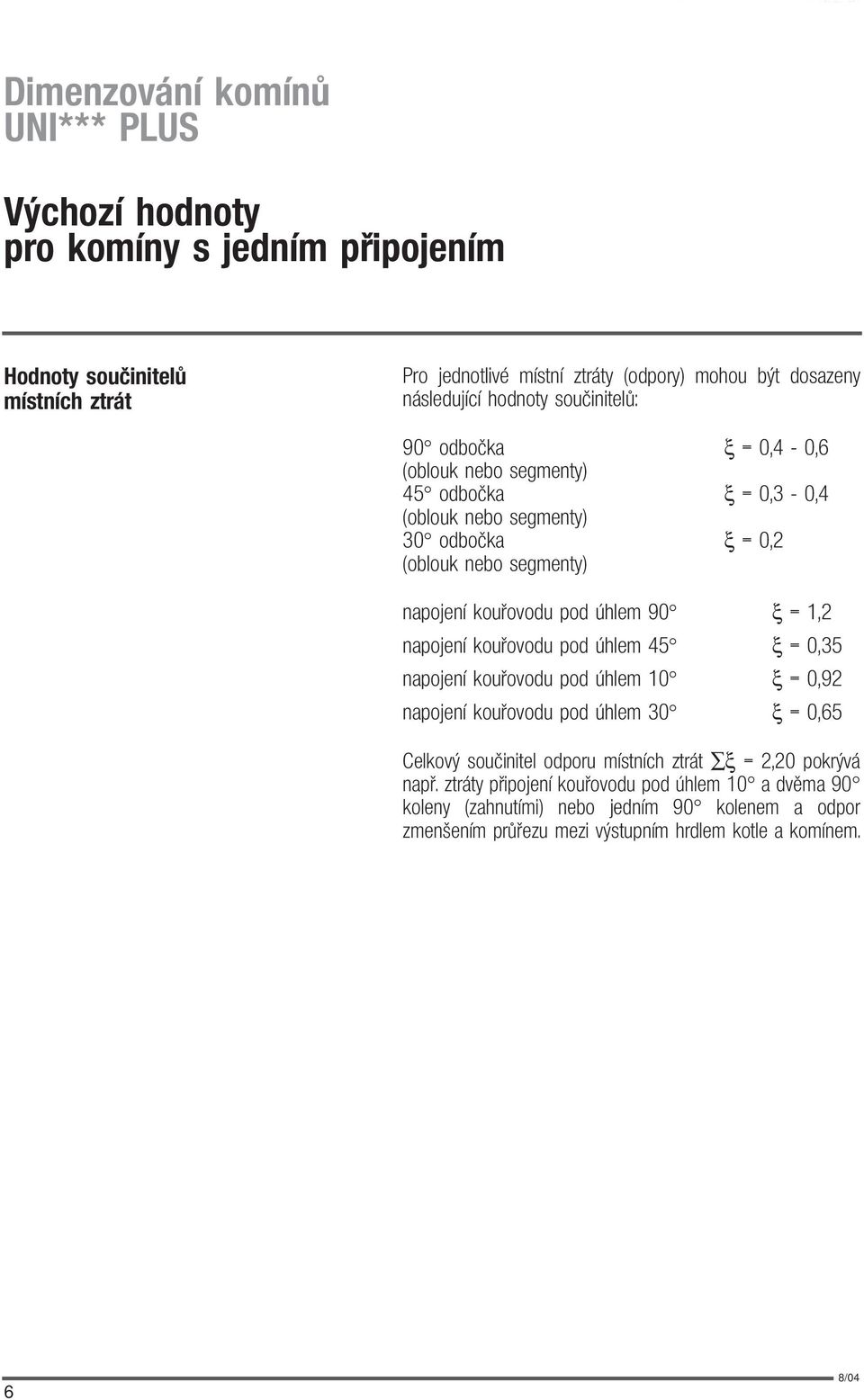

2 Výchozí hodnoty pro komíny s jedním pøipojením Hodnoty souèinitelù místních ztrát Pro jednotlivé místní ztráty (odpory) mohou být dosazeny následující hodnoty souèinitelù: 90 odboèka ξ = 0,4-0,6 (oblouk nebo segmenty) 45 odboèka ξ = 0,3-0,4 (oblouk nebo segmenty) 30 odboèka ξ = 0,2 (oblouk nebo segmenty) napojení kouøovodu pod úhlem 90 ξ = 1,2 napojení kouøovodu pod úhlem 45 ξ = 0,35 napojení kouøovodu pod úhlem 10 ξ = 0,92 napojení kouøovodu pod úhlem 30 ξ = 0,65 Celkový souèinitel odporu místních ztrát ξ = 2,20 pokrývá napø. ztráty pøipojení kouøovodu pod úhlem 10 a dvìma 90 koleny (zahnutími) nebo jedním 90 kolenem a odpor zmenšením prùøezu mezi výstupním hrdlem kotle a komínem. 6

3 Pøíklady dimenzování Výchozí hodnoty Pøíklad 1 Topné médium - plyn Pøíklad 2 Topné médium - plyn Pøíklad 3 Topné médium - plyn Pøíklad 4 Topné médium - topný olej Pøíklad 5 Topné médium - døevo Jednotlivé pøíklady vycházejí z následujících hodnot: - topný výkon 75 kw, - úèinná výška komína 10 m, - délka kouøovodu 2 m, - 2x koleno 90 o. Kotel s potøebou tahu a pøetlakovým hoøákem Teplota spalin na výstupu z kotle 140 o C Potøebný svìtlý prùøez komína dle diagramu 1.1 = 18 cm Na komín mohou být pøipojeny kotle s potøebou tahu až 15,5 Pa (hodnota odeètena z pravé svislé osy diagramu 1.1). Kotel s atmosférickým hoøákem a pøerušovaèem tahu Teplota spalin nad pøerušovaèem tahu 100 o C Potøebný svìtlý prùøez komína dle diagramu 2.2 = 20 cm Pøetlakový kotel s pøetlakovým hoøákem Teplota spalin na výstupu z kotle 80 o C Potøebný svìtlý prùøez komína dle diagramu 3.2 = 16 cm Kotel s potøebou tahu a s pøetlakovým hoøákem Teplota spalin na výstupu z kotle 190 o C Potøebný svìtlý prùøez komína dle diagramu 4.2 = 18 cm Na komín mohou být pøipojeny kotle s potøebou tahu až 18,5 Pa (hodnota odeètena z pravé svislé osy diagramu 4.2). Kotel ústøedního vytápìní s potøebou tahu Teplota spalin na výstupu z kotle 240 o C Potøebný svìtlý prùøez komína dle diagramu 6.2 = 25 cm Na komín mohou být pøipojeny kotle s potøebou tahu až 26 Pa (hodnota odeètena z pravé svislé osy diagramu 6.2). 7

4 Zemní plyn Kotel s potøebou tahu (podtlakový spotøebiè) Plynový kotel s pøetlakovým hoøákem U tìchto typù kotlù se zemní plyn spaluje pøi podtlaku ve spalovací komoøe kotle. Tlakové ztráty, které vznikají prùtokem spalin kotlem a kouøovodem, jsou kryty podtlakem v komínì (komínovým tahem). Svítiplyn a další technické plyny Potøebný prùøez komína Pøíklad Vstupní hodnoty: 8 Prùøezy komínù pro spotøebièe, které spalují svítiplyn, mohou být zjednodušenì odeèítány z diagramù pro zemní plyn. Pro ostatní plyny, používané k vytápìní platí totéž. Teploty spalin na výstupu z kotle jsou: 140 o C a <190 o C podle diagramu o C podle diagramu 1.2. Topné médium - zemní plyn Kotel s potøebou tahu a s pøetlakovým hoøákem Jmenovitý výkon 75 kw Teplota spalin na výstupu z kotle 140 o C Úèinná výška komína 10 m Délka kouøovodu 2 m, 2x koleno 90 o Výsledek: Potøebný svìtlý prùøez komína dle diagramu 1.1 = 18 cm Na komín mohou být pøipojeny kotle s potøebou tahu až 15,5 Pa (hodnota odeètena z pravé svislé osy diagramu 1.1).

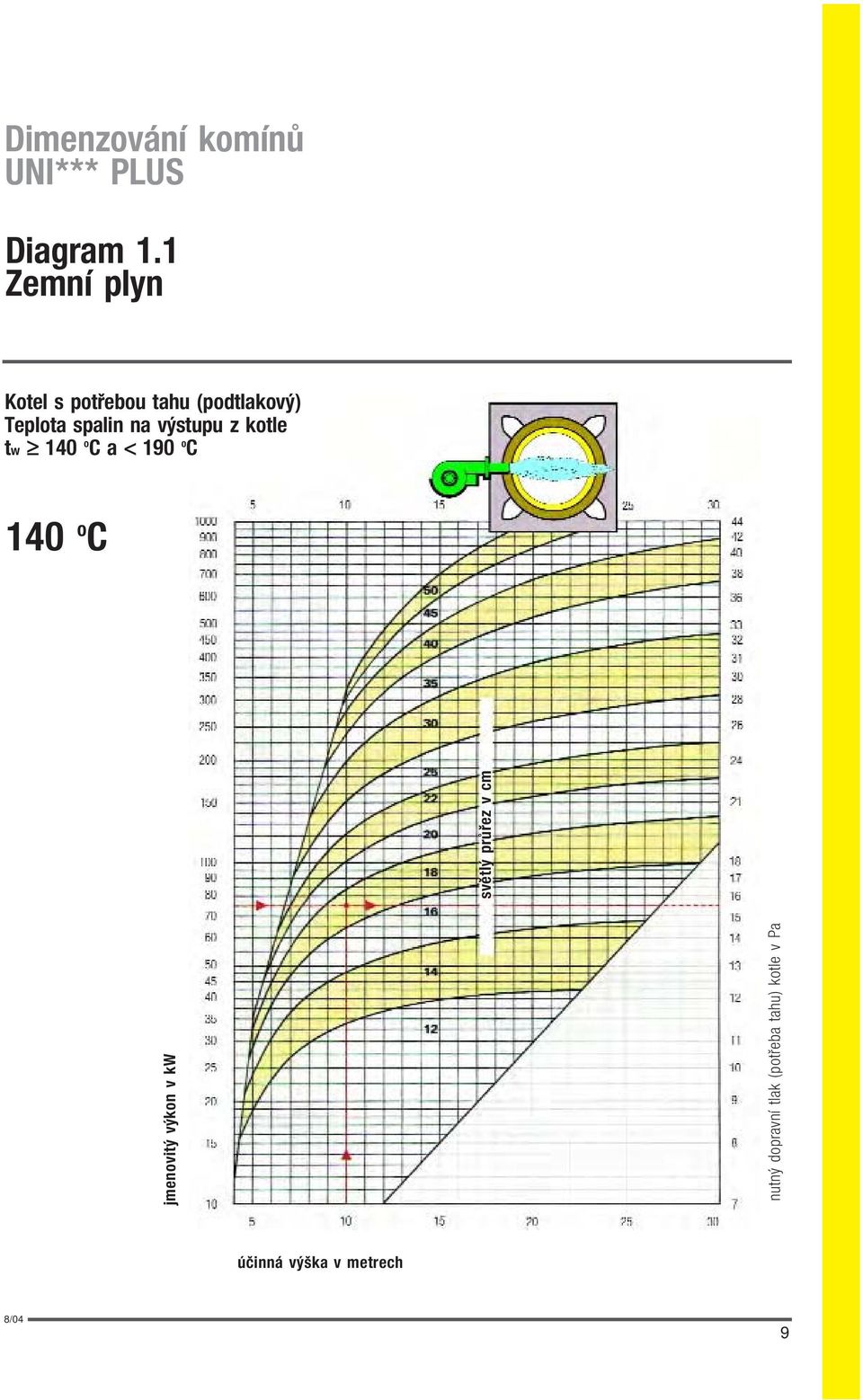

5 Diagram 1.1 Zemní plyn Kotel s potøebou tahu (podtlakový) Teplota spalin na výstupu z kotle tw 140 o C a < 190 o C 140 o C nutný dopravní tlak (potøeba tahu) kotle v Pa 9

6 Diagram 1.2 Zemní plyn Kotel s potøebou tahu (podtlakový) Teplota spalin na výstupu z kotle tw 190 o C 190 o C nutný dopravní tlak (potøeba tahu) kotle v Pa 10

7 Zemní plyn Kotel s atmosférickým hoøákem Plynový kotel s atmosférickým hoøákem (bez ventilátoru) s pøerušovaèem tahu U tìchto typù kotlù je mezi komínem a kotlem vestavìn pøerušovaè tahu. Tlaková ztráta, vznikající prùtokem spalin kotlem a pøebyteèný komínový tah jsou regulovány pøerušovaèem tahu. Pøerušovaè tahu pøisává vzduch z místnosti do komína (ke snížení podtlaku v sopouchu) a pùsobí jako pojistka proti zpìtnému tahu. Potøebný prùøez komína Pøíklad Vstupní hodnoty: Teploty spalin za pøerušovaèem tahu jsou: 80 o C a <100 o C podle diagramu o C a <120 o C podle diagramu o C a <140 o C podle diagramu o C podle diagramu 2.4 Topné médium - zemní plyn Kotel s atmosférickým hoøákem, bez ventilátoru Jmenovitý výkon 75 kw Teplota spalin na výstupu z kotle 80 o C Úèinná výška komína 10 m Délka kouøovodu 2 m, 2x koleno 90 o Výsledek: Potøebný svìtlý prùøez komína dle diagramu 2.1 = 20 cm 11

8 Diagram 2.1 Zemní plyn Kotel s atmosférickým hoøákem a pøerušovaèem tahu (bez ventilátoru) Teplota spalin za pøerušovaèem tahu tw 80 o C a < 100 o C 80 o C 12

11 Diagram 2.4 Zemní plyn Kotel s atmosférickým hoøákem a pøerušovaèem tahu (bez ventilátoru) Teplota spalin za pøerušovaèem tahu tw 140 o C 140 o C 15

12 Zemní plyn Kotel bez potøeby tahu (pøetlakový) Plynový kotel s pøetlakovým hoøákem U tìchto typù kotlù se zemní plyn spaluje za pøetlaku ve spalovací komoøe kotle. Tlaková ztráta nasáváním vzduchu pro spalování a ztráta prùtokem spalin kotlem je kryta ventilátorem hoøáku. Kotle jsou vybavené hoøáky s nuceným pøívodem vzduchu. Tlakové ztráty, které vznikají prùtokem spalin kouøovodem, jsou kryty podtlakem v komínì (komínovým tahem). Potøebný prùøez komína Pøíklad Vstupní hodnoty: Teploty spalin na výstupu z kotle jsou: 60 o C a < 80 o C podle diagramu o C a <100 o C podle diagramu o C a <140 o C podle diagramu o C a <190 o C podle diagramu o C podle diagramu 3.5 Topné médium - zemní plyn Pøetlakový kotel s pøetlakovým hoøákem Jmenovitý výkon 75 kw Teplota spalin na výstupu z kotle 60 o C Úèinná výška komína 10 m Délka kouøovodu 2 m, 2x koleno 90 o Výsledek: Potøebný svìtlý prùøez komína podle diagramu 3.1 = 18 cm 16

13 Diagram 3.1 Zemní plyn Pøetlakový kotel Teplota na výstupu z kotle tw 60 o C < 80 o C 60 o C 17

14 Diagram 3.2 Zemní plyn Pøetlakový kotel Teplota spalin na výstupu z kotle tw 80 o C < 100 o C 80 o C 18

15 Diagram 3.3 Zemní plyn Pøetlakový kotel Teplota spalin na výstupu z kotle tw 100 o C a < 140 o C 100 o C 19

16 Diagram 3.4 Zemní plyn Pøetlakový kotel Teplota spalin na výstupu z kotle tw 140 o C a < 190 o C 140 o C 20

17 Diagram 3.5 Zemní plyn Pøetlakový kotel Teplota spalin na výstupu z kotle tw 190 o C 190 o C 21

18 Topný olej Kotel s potøebou tahu (podtlakový spotøebiè) Kotel pro spalování topného oleje s pøetlakovým hoøákem U tìchto typù kotlù se spaluje topný olej pøi podtlaku ve spalovací komoøe kotle. Tlakové ztráty, které vznikají prùtokem spalin kotlem a kouøovodem, jsou kryty podtlakem v komínì (komínovým tahem). Potøebný prùøez komína Pøíklad Vstupní hodnoty: Teploty spalin na výstupu z kotle jsou: 140 o C a <190 o C podle diagramu o C podle diagramu 4.2. Topné médium - topný olej Kotel s potøebou tahu a s pøetlakovým hoøákem Jmenovitý výkon 75 kw Teplota spalin na výstupu z kotle 140 o C Úèinná výška komína 10 m Délka kouøovodu 2 m, 2x koleno 90 o Výsledek: Potøebný svìtlý prùøez komína dle diagramu 4.1 = 18 cm. Na komín mohou být pøipojeny kotle s potøebou tahu až 15,5 Pa (hodnota odeètena z pravé svislé osy diagramu 4.1). 22

19 Diagram 4.1 Topný olej Kotel s potøebou tahu (podtlakový) Teplota spalin na výstupu z kotle tw 140 o C a < 190 o C 140 o C nutný dopravní tlak (potøeba tahu) kotle v Pa 23

20 Diagram 4.2 Topný olej Kotel s potøebou tahu (podtlakový) Teplota spalin na výstupu z kotle tw 190 o C 190 o C nutný dopravní tlak (potøeba tahu) kotle v Pa 24

21 Topný olej Kotel bez potøeby tahu (pøetlakový) Kotel pro spalování topného oleje s pøetlakovým hoøákem Potøebný prùøez komína Pøíklad Vstupní hodnoty: U tìchto typù kotlù je mezi komínem a kotlem vestavìn pøerušovaè tahu. Tlaková ztráta, vznikající prùtokem spalin kotlem, a pøebyteèný komínový tah je regulovaný pøerušovaèem tahu. Pøerušovaè tahu pøisává vzduch z místnosti do komína (ke snížení podtlaku v sopouchu) a vypouští spaliny do místnosti, pùsobí jako pojistka proti zpìtnému tahu. Teploty spalin na výstupu z kotle jsou: 60 o C a < 80 o C podle diagramu o C a <100 o C podle diagramu o C a <140 o C podle diagramu o C a <190 o C podle diagramu o C podle diagramu 5.5 Topné médium - topný olej Pøetlakový kotel s pøetlakovým hoøákem Jmenovitý výkon 75 kw Teplota spalin na výstupu z kotle 60 o C Úèinná výška komína 10 m Délka kouøovodu 2 m, 2x koleno 90 o Výsledek: Potøebný svìtlý prùøez komína dle diagramu 5.1 = 20 cm 25

22 Diagram 5.1 Topný olej Pøetlakový kotel Teplota spalin za pøerušovaèem tahu tw 60 o C a < 80 o C 60 o C 26

23 Diagram 5.2 Topný olej Pretlakový kotel Teplota spalin na výstupu z kotle tw 80 o C a < 100 o C 80 o C menovitý výkon v kw menovitý výkon v kw svetlý prierez v cm úèinná výška v metroch 27

24 Diagram 5.3 Topný olej Pretlakový kotel Teplota spalin na výstupu z kotle tw 100 o C a < 140 o C 100 o C menovitý výkon v kw menovitý výkon v kw svetlý prierez v cm úèinná výška v metroch 28

25 Diagram 5.4 Topný olej Pøetlakový kotel Teplota spalin na výstupu z kotle tw 140 o C a < 190 o C 140 o C 29

26 Diagram 5.5 Topný olej Pøetlakový kotel Teplota spalin na výstupu z kotle tw 190 o C 190 o C 30

27 Pevná paliva Kotel s potøebou tahu (podtlakový spotøebiè) Vytápìní koksem, uhlím a døevem U tìchto typù kotlù jsou spalována pevná paliva jako koks, uhlí a døevo pøi podtlaku ve spalovací komoøe spotøebièù. Tlakové ztráty, které vznikají prùtokem spalin kotlem a kouøovodem, jsou kryty podtlakem v komínì (komínovým tahem). Potøebný prùøez komína Pøíklad Vstupní hodnoty: Vytápìní koksem a uhlím podle diagramu 6.1. Vytápìní døevem podle diagramu 6.2. Topné médium - døevo Kotel ústøedního vytápìní s potøebou tahu Jmenovitý výkon 75 kw Teplota spalin na výstupu z kotle 240 o C Úèinná výška komína 10 m Délka kouøovodu 2 m, 2x koleno 90 o Výsledek: Potøebný svìtlý prùøez komína dle diagramu 6.2 = 25 cm. Mohou být použity tepelné spotøebièe s potøebou tahu až do 26 Pa (hodnota odeètena z pravé svislé osy diagramu 6.2). 31

28 Diagram 6.1 Uhlí Kotel s potøebou tahu Teplota spalin na výstupu z kotle tw 240 o C 240 o C nutný dopravní tlak (potøeba tahu) kotle v Pa 32

29 Diagram 6.2 Døevo Kotel s potøebou tahu Teplota spalin na výstupu z kotle tw 240 o C 240 o C nutný dopravní tlak (potøeba tahu) kotle v Pa 9/99 33

30 Krby Krby - co nejblíže ke komínu Vzhledem k teplotám spalin, a z toho vyplývajícímu malému vztlaku, je tøeba umís ovat krby co nejblíže ke komínu. Napojení kouøovodu na komín by mìlo být provedeno pod úhlem 45 o. V diagramu 7 je potøebný prùøez komína pro krby závislý na velikosti otvoru ohništì a úèinné výšce komína. Výchozí hodnoty pro diagram 7: hmotnostní proud spalin (na každý m 2 velikosti otvoru ohništì) teplota spalin tepelný odpor komína drsnost materiálu komínové vložky délka kouøovodu napojení kouøovodu pod 45 o m = 500 kg/h tw = 80 o C R = 0,65 m 2 K/W r = 0,0015 m max. 1,5 m Vzduch pro spalování - pøívod Pøíklad Vstupní hodnoty: U dnes už bìžných tìsných oken je nutné pøivádìt vzduch pro spalování ke krbùm zvláštním vedením. Potøebný prùøez tohoto "vzduchového" vedení lze odeèíst z pravé strany diagramu 7. Za základ je v diagramu vzato množství vzduchu 360 m 3 /h na m 2 velikosti otvoru ohništì. Pøitom se pøedpokládá, že krb má vždy samostatný pøívod vzduchu. Krb s velikostí otvoru ohništì 0,5 m 2 Úèinná výška komína 6 m Délka kouøovodu 1 m Objem místnosti, ve které je krb umístìn 150 m 3 Výsledek: Potøebný svìtlý prùøez komína dle diagramu 7 = 25 cm. Potøebný svìtlý prùøez pøívodního vedení vzduchu = 260 cm 2 (hodnota z pravé èásti diagramu 7, získaná interpolací mezi linkami 200 cm 2 a 300 cm 2 ). 34 9/99

31 Diagram 7 Krby Teplota spalin tw 80 o C 80 o C velikost otvoru ohništì v m 2 plocha pøívodního vzduchového kanálu v cm 2 objem místnosti v m 3 35

32 Kachlová kamna Kachlová kamna s topeništìm Doporuèené prùøezy komínù Tabulka pro stanovení prùøezù komínù ke kachlovým kamnùm: plocha místnosti [m 2 ] pøi výšce místnosti 2,6 m objem místnosti [m 3 ] doporuèená plocha kachlových kamen m ,5 5,5 6,5 8 prùøez komína v cm pøi úèinné výšce min. 4 m min. 8 m
