1 Victor Nástěnný ovladač Nástěnný ovladač Victor je určen pro ovládání průmyslových strojů a zařízení. Slouží ke spínání řídících obvodů jejich silových částí (ovládací obvody relé, stykačů, PLC). Design Victor má moderní design, každý grafický symbol ovládacího prvku si obsluha ihned podvědomě spojí s konkrétní funkcí. Rozměry a tvar ovladače jsou výsledkem pečlivé analýzy všech aspektů a požadavků moderního průmyslu. Victor se hodí do moderních strojů i provozů, jeho montáž a začlenění jsou snadné a jednoduché. Kompaktní rozměry a protiskluzové drážkování na bocích usnadňují použití za všech pracovních podmínek. Vlastnosti Victor přichází s novou, jedinečnou koncepcí konstrukce: všechny ovládací prvky jsou namontovány do vrchního krytu ovladače a všechny spínací jednotky nebo kontrolky včetně všech kabelů do krytu spodního. Tato koncepce umožňuje jeho snadné a rychlé zapojení a instalaci, podstatně snižuje možnost vzniku chyby a v neposlední řadě podstatně snižuje časové a fi nanční náklady instalace a následné údržby. Bezpečnostní hřibové tlačítko STOP odpovídá předpisu ISO850 a je vybaveno NC kontakty se zaručeným otevřením. Možnosti Victor může mít 1 až 8 pozic pro ovládací prvky nebo kontrolky. Každá pozice může mít až 3 jednoduché spínací jednotky, 1NC, LED kontrolku 24/48 V AC/DC nebo 0/230 V AC, nebo potenciometry. Na výběr jsou ovládací prvky v různých barvách: jedno nebo dvourychlostní tlačítka, různé typy přepínačů nebo přepínačů s klíčem, kontrolky, STOP tlačítka nebo návratem, bezpečnostní i s klíčem. Jednorychlostní tlačítka a dvoupolohové přepínače mohou mít světelnou indikaci zapnutí v různých barvách. Etikety (symboly a popisy) se nalepí na určená místa libovolně po obou stranách vrchního krytu. Victor je možné dodat také s magnetickým spodním krytem. Etikety se nalepí na určená místa libovolně po obou stranách vrchního krytu. Volitelně je možné dodat tlačítka se symboly podle požadavků zákazníka. Symboly jsou plastové, vyrobené dvouvrstvou vstřikovací technologií a s vysokou trvanlivostí proti otěru a opotřebení. Vstup kabelu do ovladače může být umístěn nahoře, dole nebo zezadu. Materiály Kruhová tlačítka ovladače mají průměr 22,5 mm a proti průniku prachu jsou dokonale chráněna prachotěsnou gumou. Všechny materiály a použité součástky jsou odolné proti povětrnostním vlivům a zaručují dokonalou ochranu zařízení proti vniknutí vody a prachu. Průmyslová zdvihací zařízení Stavební zdvihací zařízení Průmyslová automatizace Divadelní tecnologie business s s partner r

2 Směrnice - Normy - Homologace - Ve shodě se směrnicemi evropského parlamentu a rady: 200/42/EC Strojní zařízení 200/95/EC Elektrická zařízení určená pro používání v určitých mezích napětí - Ve shodě s normami: EN Bezpečnost strojních zařízení - Elektrická zařízení strojů - Část 1: Všeobecné požadavky EN Spínací a řídicí přístroje nízkého napětí - Část 1: Všeobecná ustanovení EN Spínací a řídicí přístroje nn - Část 5: Přístroje a spínací prvky řídicích obvodů - Oddíl 1: Elektromechanické přístroje řídicích obvodů EN Spínací a řídicí přístroje nn - Část 5: Přístroje a spínací prvky řídicích obvodů - Oddíl 5: Přístroje pro elektrické nouzové zastavení s mechanickým zajištěním EN 0529 Stupně ochrany krytem (krytí IP kód) ISO 850 Bezpečnost strojních zařízení - Nouzové zastavení - Zásady pro konstrukci - Předpisy pro prevenci úrazů BGV C1 (pouze pro Německo) - CSA-C22.2 No - - Ovládání průmyslových zařízení - UL Ovládání průmyslových zařízení Základní technické parametry - Skladovací teplota: -40 C/+80 C - Provozní teplota: -40 C/+80 C - Krytí: IP / IP 7 / IP 9K - Izolační třída: Třída II - Vstup kabelu: kabelová průchodka M20x1,5 - Pracovní poloha: libovolná Technické parametry spínacích jednotek - Mechanická životnost Jednorychlostní tlačítko: 10x10 operací Dvourychlostní tlačítko: 10x10 operací Jednorychlostní tlačítko podsvícené: 10x10 operací - HALT test: data na vyžádání - Homologace: C SIL 1 - UL životní prostředí hodnocení: (Victor šedý a černý) Typ 1, 4 a 4 (Victor žlutý) Typ 1, 4 a 4 pouze vnitřní použití - Kategorie použití: AC 15 - Jmenovitý pracovní proud: 3 A - Jmenovité pracovní napětí: 250 Vac - Jmenovitý tepelný proud: 10 A - Jmenovité izolační napětí: 300 Vac - Mechanická životnost: 10x10 operací - Parametry přívodů ve shodě s EN Připojení vodičů: šroubovací svorkovnice s posuvnými kontakty - Průřez vodičů: 2x0,5mm 2-2x1,5 mm 2-1x2,5 mm 2 - Utahovací moment: 0.5 Nm - Homologace: C U c Technické parametry led - Napájecí napětí PRSL1821PI: Vac, ma - Napájecí napětí PRSL1820PI: Vac/dc, ma - Homologace: C Vnější rozměry (mm) Jednoduchá jednorychlostní spínací jednotka PRSL1800PI má jeden kluzný kontakt a 2 svorky. Jednoduchá jednorychlostní spínací jednotka PRSL1801PI má jeden kluzný 1NC kontakt a 2 svorky. NC kontakty jsou v provedeni se zaručeným otevřením. Zapojení spínací jednotky na schématu níže. PRSL1800PI 1 PRSL1801PI LED 2 PRSL1820PI / PRSL1821PI A Počet prvků Rozměry (mm) A 1 72, ,7 1,9 A ,7 1,9 Všechny údaje, ilustrace a produkty v tomto dokumentu mohou být měněny bez předchozího upozornění. Mají pouze informativní charakter a nejsou závazné. TER Tecno Elettrica Ravasi srl Via Garibaldi 29/ Calco (LC) - Italy Registered Offi ce - via San Vigilio Olgiate Molgora (LC) - Italy Tel Fax info@terworld.com

3 Parametry spínacích jednotek Kód PRSL1800PI PRSL1801PI Kategorie použití AC 15 Jmenovitý pracovní proud Jmenovité pracovní napětí Jmenovitý tepelný proud 250 V 3 A 10 A Jmenovité izolační napětí 300 Vac Mechanická životnost 10x10 operací Připojení vodičů EN 500 šroubovací svorky Připojení vodičů šroubovací svorkovnice s posuvnými kontakty Průřez vodičů 2x0,5mm 2-2x1,5 mm 2-1x2,5 mm 2 Utahovací moment svorek 0,5 Nm Typ jednotky jednoduchá, 2 svorky jednoduchá, 2 svorky Kontakty 1NC (NC kontakty jsou v provedeni se zaručeným otevřením ) Schéma Homologace C U c Led parametry Kód PRSL1820PI PRSL1821PI Jmenovitý pracovní proud Vac Vac/dc Jmenovitý proud ma ma 1 Schéma Homologace LED 2 C Potenciometry parametry Kód PRVV9079PE PRVV9019PE PRVV9039PE Hodnota 1 kω 4.7 kω 10 kω Životnost otáček (minimálně) Provozní teplota -25 C / +70 C Rozsak otáčení 300 Elektrický rozsah otáčení (= AEA) 27 Tolerance hodnoty ± 20% Victor - Nástěnný n ovladač a č

4 Vnější rozměry (mm) 75, ,9 19,5 75,8 1,9 Ø 4,5 17,5,9 17,5 38 Ø4, ,7 A 5,9 A Počet prvků Rozměry (mm) A 1 72, ,5 72, Ovládací prvky Přepínač s klíčem Přepínač Hřibové tlačítko s klíčem Hřibové tlačítko Ø 40 mm Potenciometr 22,8 82,3,9 73,4 41, ,2 7,5 5,8 5,3 Čtvercové bezpečnostní tlačítko STOP (pouze pro ovladače Victor s jednou pozicí) 57,8 19,5 4,8 81,4 Rozměry hřibových tlačítek jsou v uvolněné poloze Všechny údaje, ilustrace a produkty v tomto dokumentu mohou být měněny bez předchozího upozornění. Mají pouze informativní charakter a nejsou závazné. TER Tecno Elettrica Ravasi srl Via Garibaldi 29/ Calco (LC) - Italy Registered Offi ce - via San Vigilio Olgiate Molgora (LC) - Italy Tel Fax info@terworld.com

5 Výkres sestavy Victor - N á s t e n n ý o v l a d a č

6 Komponenty Spínací jednotky Poz. Obrázek Popis Zapojení Kód Spínací jednotka PRSL1800PI 7 Spínací jednotka 1NC PRSL1801PI LED kontrolka 24/48 V AC/DC - PRSL1820PI LED kontrolka 0/230 V AC - PRSL1821PI Potenciometry Poz. Obrázek Popis Kód Potenciometr 4.7 kω PRSL1891PI Potenciometr 10 kω PRSL1892PI Potenciometr 1 kω PRSL1893PI Ovládací prvky Poz. Obrázek Popis Kód Záslepka PRSL1845PI 21 Symbol tlačítka Dvourychlostní tlačítko (pro symbol tlačítka) 22+4 Jednorychlostní tlačítko (pro symbol tlačítka) Jednorychlostní tlačítko podsvícené (pro tlačítka) Jednorychlostní černé tlačítko Jednorychlostní šedá tlačítko 33+4 Dvourychlostní černé tlačítko Dvourychlostní šedá tlačítko PRTAxxxxxx viz Symboly tlačítek PRSL1810PI PRSL18PI PRSL1815PI PRSL180PI PRSL1807PI PRSL1808PI PRSL1809PI Poz. Obrázek Barva Kód Kontrolky PRSL1844PI PRSL1841PI PRSL184PI PRSL1840PI PRSL1842PI PRSL1843PI Všechny údaje, ilustrace a produkty v tomto dokumentu mohou být měněny bez předchozího upozornění. Mají pouze informativní charakter a nejsou závazné. TER Tecno Elettrica Ravasi srl Via Garibaldi 29/ Calco (LC) - Italy Registered Offi ce - via San Vigilio Olgiate Molgora (LC) - Italy Tel Fax info@terworld.com

7 Hribová tlačítka Poz. Obrázek Popis Barva hribu Kód Bezpečnostní hřibové tlačítko STOP PRSL1880PI Bezpečnostní hřibové tlačítko STOP Ø 40 mm PRSL1881PI Hřibové tlačítko s klíčem PRSL1890PI PRSL1885ROC PRSL1885BLC Impulsní hřibové tlačítko (černý okraj) PRSL1885GIC PRSL1885VEC PRSL1885ARC černá PRSL1885NEC Čtvercové bezpečnostní tlačítko STOP (pouze pro ovladače Victor s jednou pozicí) černá PRSL1882PI PRSL1882NEC Přepínač s klíčem Poz. Obrázek Polohy návrat Aretace / 1 1 / 0 / / 1 / / 2 přepínací 1 / 1+2 / 2 Polohy vytažení klíče Kód 0 PRSL187PI 0 PRSL188PI 0 PRSL189PI 0 PRSL1870PI 0 PRSL1871PI 0 PRSL1872PI 1 PRSL1873PI 1 PRSL1874PI 1+2 PRSL1875PI 1+2 PRSL187PI Victor - Nástěnný n ovladač a č

8 Přepínače Poz. Obrázek Polohy / 1 0 / 1 0 / 1 0 / 1 1 / 0 / 2 1 / 0 / 2 1 / 0 / 2 1 / 0 / 2 Barva podsvícený nepodsvícený Kód PRSL1855BI PRSL1855VE PRSL1855BL PRSL1855RO PRSL1855GI PRSL1855AR PRSL185BI PRSL185VE PRSL185BL PRSL185RO PRSL185GI PRSL185AR PRSL1855BIC PRSL1855VEC PRSL1855BLC PRSL1855ROC PRSL1855GIC PRSL1855ARC PRSL185BIC PRSL185VEC PRSL185BLC PRSL185ROC PRSL185GIC PRSL185ARC PRSL1857BI PRSL1857VE PRSL1857BL PRSL1857RO PRSL1857GI PRSL1857AR PRSL1858BI PRSL1858VE PRSL1858BL PRSL1858RO PRSL1858GI PRSL1858AR PRSL1857BIC PRSL1857VEC PRSL1857BLC PRSL1857ROC PRSL1857GIC PRSL1857ARC PRSL1858BIC PRSL1858VEC PRSL1858BLC PRSL1858ROC PRSL1858GIC PRSL1858ARC Všechny údaje, ilustrace a produkty v tomto dokumentu mohou být měněny bez předchozího upozornění. Mají pouze informativní charakter a nejsou závazné. TER Tecno Elettrica Ravasi srl Via Garibaldi 29/ Calco (LC) - Italy Registered Offi ce - via San Vigilio Olgiate Molgora (LC) - Italy Tel Fax info@terworld.com

9 Přepínače Poz. Obrázek Polohy / 1+2 / 2 1 / 1+2 / 2 1 / 1+2 / 2 1 / 1+2 / 2 0 / 1 / / 1 / / 1 / / 1 / 1+2 Barva podsvícený nepodsvícený Kód PRSL183BI PRSL183VE PRSL183BL PRSL183RO PRSL183GI PRSL183AR PRSL184BI PRSL184VE PRSL184BL PRSL184RO PRSL184GI PRSL184AR PRSL183BIC PRSL183VEC PRSL183BLC PRSL183ROC PRSL183GIC PRSL183ARC PRSL184BIC PRSL184VEC PRSL184BLC PRSL184ROC PRSL184GIC PRSL184ARC PRSL1859BI PRSL1859VE PRSL1859BL PRSL1859RO PRSL1859GI PRSL1859AR PRSL180BI PRSL180VE PRSL180BL PRSL180RO PRSL180GI PRSL180AR PRSL1859BIC PRSL1859VEC PRSL1859BLC PRSL1859ROC PRSL1859GIC PRSL1859ARC PRSL180BIC PRSL180VEC PRSL180BLC PRSL180ROC PRSL180GIC PRSL180ARC Victor - Nástěnný n ovladač a č

10 Přepínače Poz. Obrázek Polohy / 2 1 / 2 1 / 2 1 / 2 Barva podsvícený nepodsvícený Kód PRSL181BI PRSL181VE PRSL181BL PRSL181RO PRSL181GI PRSL181AR PRSL182BI PRSL182VE PRSL182BL PRSL182RO PRSL182GI PRSL182AR PRSL181BIC PRSL181VEC PRSL181BLC PRSL181ROC PRSL181GIC PRSL181ARC PRSL182BIC PRSL182VEC PRSL182BLC PRSL182ROC PRSL182GIC PRSL182ARC Ostatní Poz. Obrázek Popis Kód Samolepicí etikety krytu - symboly PRET0215PE Samolepicí etikety krytu - text německy PRET0220DE 2 Samolepicí etikety krytu - text anglicky PRET0220EN Samolepicí etikety krytu - text španělsky PRET0220ES Samolepicí etikety krytu - text francouzsky PRET0220FR Samolepicí etikety krytu - text italsky PRET0220IT 5 Mechanické blokován PRSL1850PI Podložka tlačítka PRSL85PI Průchodka kabelu M20 1,5 s kroužkem, kompletní PRSL1837PI 2 Držák spínacích jednotek PRSL8750PI 27 Magnetická montážní sada PRSL1851PI Všechny údaje, ilustrace a produkty v tomto dokumentu mohou být měněny bez předchozího upozornění. Mají pouze informativní charakter a nejsou závazné. TER Tecno Elettrica Ravasi srl Via Garibaldi 29/ Calco (LC) - Italy Registered Offi ce - via San Vigilio Olgiate Molgora (LC) - Italy Tel Fax info@terworld.com

11 Symboly tlačítek ZELENÁ ČERVENÁ ŽLUTÁ ZELENÁ PRTA001MPI PRTA002MPI PRTA003MPI PRTA004MPI PRTA005MPI PRTA00MPI PRTA007MPI PRTA008MPI PRTA0MPI PRTA0MPI ZELENÁ PRTA015MPI PRTA01MPI PRTA018MPI PRTA019MPI PRTA022MPI PRTA023MPI PRTA02MPI PRTA027MPI PRTA032MPI PRTA033MPI ČERVENÁ MODRÁ ŽLUTÁ ŽLUTÁ BÍLÁ ČERNÁ ZELENÁ ČERVENÁ MODRÁ ORANŽOVÁ PRTA034MPI PRTA035MPI PRTA03MPI PRTA097MPI PRTA098MPI PRTA099MPI PRTA09MPI PRTA095MPI PRTA094MPI PRTA093MPI Symboly tlačítek transparentní ŽLUTÁ BÍLÁ ZELENÁ ČERVENÁ MODRÁ ORANŽOVÁ PRTA097MPIT PRTA098MPIT PRTA09MPIT PRTA095MPIT PRTA094MPIT PRTA093MPIT Poznámky Victor - Nástěnný n ovladač a č

12 Kryty Počet pozic Barva vrchního krytu šedá černá Kód F71EG F71EY F71EB F71FG F71FY F71FB F71GG F71GY F71GB F71HG F71HB F71IG F71IB F71JG F71JB Všechny údaje, ilustrace a produkty v tomto dokumentu mohou být měněny bez předchozího upozornění. Mají pouze informativní charakter a nejsou závazné. TER Tecno Elettrica Ravasi srl Via Garibaldi 29/ Calco (LC) - Italy Registered Offi ce - via San Vigilio Olgiate Molgora (LC) - Italy Tel Fax info@terworld.com

13 Standardy Standardní ovladače jsou dodávány s kabelovou průchodkou. 1 pozice Ovládací prvky Barva vrchního krytu šedá černá Kód Bezpečnostní hřibové tlačítko STOP 1 PRSL1801PI 1NC F71EG F71EY F71EB Hřibové tlačítko s klíčem 1 PRSL1801PI 1NC F71EG F71EY F71EB Impulsní hřibové tlačítko 1 PRSL1801PI 1NC F71EG F71EY F71EB Přepínač, 2 polohy F71EG F71EY F71EB Přepínač, 3 polohy 2 PRSL1800PI + F71EG F71EY F71EB Victor - Nástěnný n ovladač a č

14 2 pozice Ovládací prvky Barva vrchního krytu šedá černá Kód Bezpečnostní hřibové tlačítko STOP 1 PRSL1801PI 1NC Zelené tlačítko START F71FG F71FY F71FB Hřibové tlačítko s klíčem 1 PRSL1801PI 1NC Zelené tlačítko START F71FG F71FY F71FB Bílé tlačítko Černé tlačítko F71FG F71FY F71FB pozice Ovládací prvky Barva vrchního krytu šedá černá Kód Bezpečnostní hřibové tlačítko STOP 1 PRSL1801PI 1NC Bílé tlačítko Černé tlačítko F71GG F71GY F71GB Hřibové tlačítko s klíčem 1 PRSL1801PI 1NC Bílé tlačítko Černé tlačítko F71GG F71GY F71GB Přepínač, 2 polohy Bílé tlačítko Černé tlačítko F71GG F71GY F71GB Přepínač, 3 polohy 2 PRSL1800PI + Bílé tlačítko Černé tlačítko F71GG F71GY F71GB Všechny údaje, ilustrace a produkty v tomto dokumentu mohou být měněny bez předchozího upozornění. Mají pouze informativní charakter a nejsou závazné. TER Tecno Elettrica Ravasi srl Via Garibaldi 29/ Calco (LC) - Italy Registered Offi ce - via San Vigilio Olgiate Molgora (LC) - Italy Tel Fax info@terworld.com

15 Victor - Poptávkový formulár Pokyny (Seznam ovládacích prvků s popisem a legendou jsou na další straně.) Podle požadavků vyplňte schéma ovladače vpravo. Ovladače mohou mít 1, 2, 3, 4, nebo 8 pozic. Ovládací prvky: k vybrané pozici vyplňte podle seznamu a legendy číslo prvku ( 1-39 ) Např. 25 Čtvercové bezpečnostní hřibové tlačítko STOP ( 8-9 ) je možné použít pouze pro ovladač s jednou pozicí. Symboly a barva tlačítek: pro tlačítka ( 1-3 ) vyberte barvu nebo symboly. Symboly ( ) jsou pro tlačítka bez podsvícení a symboly ( ) pro tlačítka s podsvícením. Např. 57 Barvy přepínačů, kontrolek a hřibových tlačítek: pro přepínače ( ), hřibová tlačítka ( 7 ) a kontrolky ( ) vyberte barvu a zkratku. Např. RP Směr šipky: v případě disku se šipkou ( ), nakreslete její směr do kroužku. Např. Spínací jednotky, LED a potenciometry kontrolky: vyplňte čísla spínacích jednotek a číslo LED nebo potenciometr kontrolky ( 90-9 ) pro prvky na pozicích ovladače. Pod každým prvkem ovladače je místo pro 3 spínací jednotky. Např. 91 Dvourychlostní tlačítka mohou spínat až 2 spínací jednotky současně v první rychlosti a jednu spínací jednotku ve druhé rychlosti. LED kontrolku tlačítek nebo přepínačů lze umístit jen na střední pozici. Přepínače mohou spínat pouze dvě spínací jednotky umístěné v krajních pozicích, uprostřed mohou mít kontrolku. Diagramy spínání jsou uvedeny v legendě. Vzájemné blokování tlačítek: pro vzájemné mechanické blokování dvou sousedních tlačítek zaškrtněte kolonku MI mezi tlačítky. 7 Barva vrchního krytu: : vyberte barvu vrchního krytu a zaškrtněte políčko. Barva spodního krytu je vždy černá. Žluté kryty mohou mít pouze ovladače s 1, 2 nebo 3 pozicemi. 8 SIL 1 certifikace: označte, pokud požadujete SIL 1 certifi kaci pro bezpečné funkce Samolepicí etikety:požadujete-li samolepicí etikety se symboly nebo textem zaškrtněte příslušné políčko. Etikety lze lepit vlevo i vpravo. Verze s magnety: označte pole, pokud požadujete magnetickou montážní sadu. Průchodka kabelu: ovladače jsou dodávány s jednou kabelovou průchodkou M20 1,5 včetně podložek. Průchodka může být namontována na různých místech ovladače Ovládací prvek šedá Symbol a barva pro tlačítka Barva přepínače, kontrolky, hřib. tlač. Barva vrchního krytu 7 černá 4 MI MI MI MI MI MI MI 5 Spínací jednotky, LED Potenciometry VICTOR 1 VICTOR 2 VICTOR 3 VICTOR 4 VICTOR VICTOR 8 SIL 1 certifikace Samolepicí etikety grafi cké symboly italsky anglicky Victor - Nástěnný n ovladač a č 9 německy francouzsky španělsky Verze s magnety 10

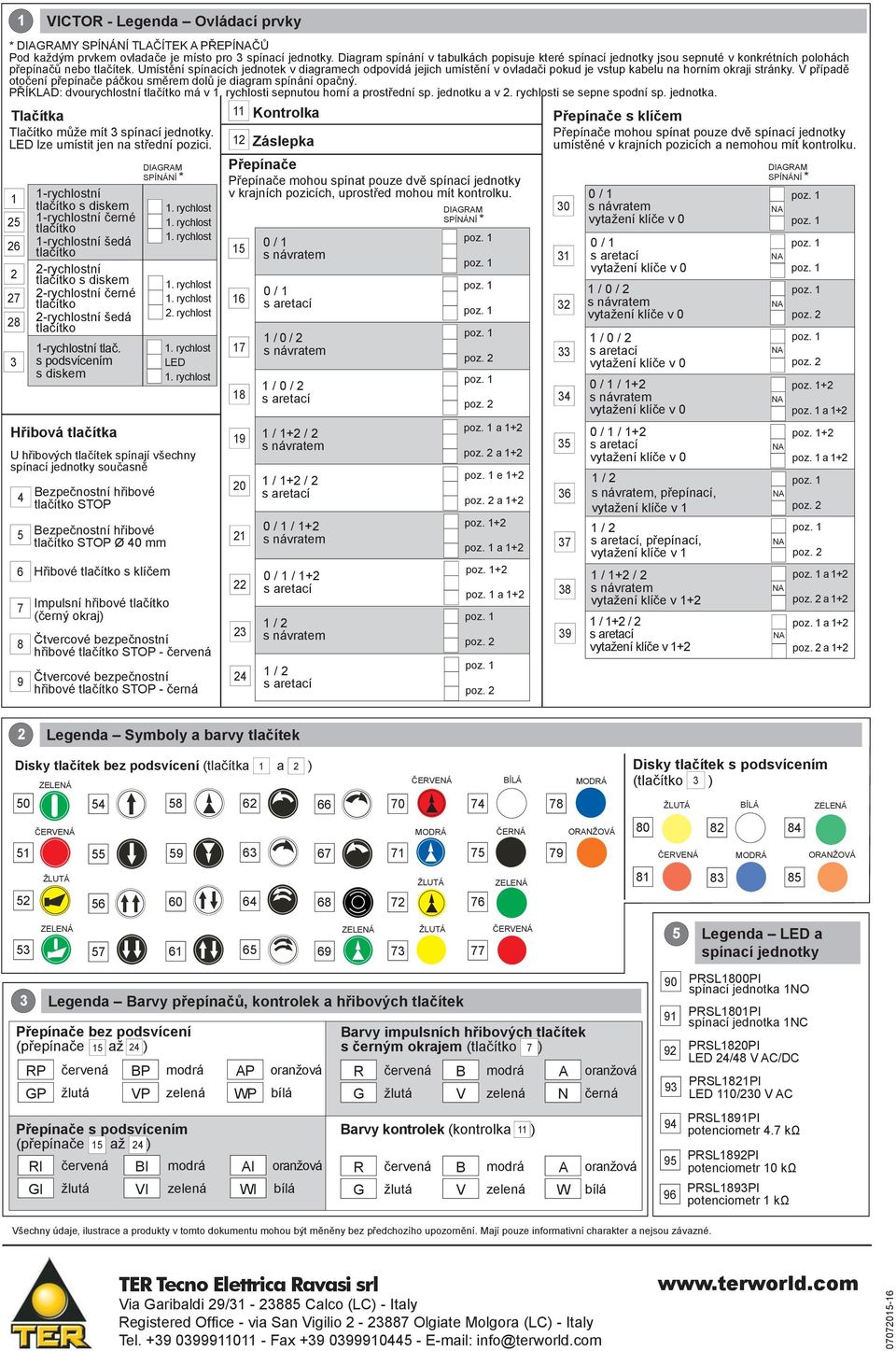

16 * DIAGRAMY SPÍNÁNÍ TLAČÍTEK A PŘEPÍČŮ Pod každým prvkem ovladače je místo pro 3 spínací jednotky. Diagram spínání v tabulkách popisuje které spínací jednotky jsou sepnuté v konkrétních polohách přepínačů nebo tlačítek. Umístění spínacích jednotek v diagramech odpovídá jejich umístění v ovladači pokud je vstup kabelu na horním okraji stránky. V případě otočení přepínače páčkou směrem dolů je diagram spínání opačný. PŘÍKLAD: dvourychlostní tlačítko má v 1. rychlosti sepnutou horní a prostřední sp. jednotku a v 2. rychlosti se sepne spodní sp. jednotka. Tlačítka Tlačítko může mít 3 spínací jednotky. LED lze umístit jen na střední pozici VICTOR - Legenda Ovládací prvky Hřibová tlačítka U hřibových tlačítek spínají všechny spínací jednotky současně rychlostní tlačítko s diskem 1-rychlostní černé tlačítko 1-rychlostní šedá tlačítko 2-rychlostní tlačítko s diskem 2-rychlostní černé tlačítko 2-rychlostní šedá tlačítko 1-rychlostní tlač. s podsvícením s diskem Bezpečnostní hřibové tlačítko STOP DIAGRAM SPÍNÁNÍ * Bezpečnostní hřibové tlačítko STOP Ø 40 mm Hřibové tlačítko s klíčem Impulsní hřibové tlačítko (černý okraj) 1. rychlost 1. rychlost 1. rychlost 1. rychlost 1. rychlost 2. rychlost 1. rychlost LED 1. rychlost Čtvercové bezpečnostní hřibové tlačítko STOP - Čtvercové bezpečnostní hřibové tlačítko STOP - černá Záslepka Přepínače Přepínače mohou spínat pouze dvě spínací jednotky v krajních pozicích, uprostřed mohou mít kontrolku Kontrolka 0 / 1 0 / 1 1 / 0 / 2 1 / 0 / 2 1 / 1+2 / 2 1 / 1+2 / 2 0 / 1 / / 1 / / 2 1 / 2 DIAGRAM SPÍNÁNÍ * poz. 2 poz. 2 a 1+2 poz. 2 a 1+2 e 1+2 poz. 2 a a a 1+2 poz. 2 poz. 2 Přepínače s klíčem Přepínače mohou spínat pouze dvě spínací jednotky umístěné v krajních pozicích a nemohou mít kontrolku / 1 vytažení klíče v 0 0 / 1 vytažení klíče v 0 1 / 0 / 2 vytažení klíče v 0 1 / 0 / 2 vytažení klíče v 0 0 / 1 / 1+2 vytažení klíče v 0 0 / 1 / 1+2 vytažení klíče v 0 1 / 2, přepínací, vytažení klíče v 1 1 / 2, přepínací, vytažení klíče v 1 1 / 1+2 / 2 vytažení klíče v / 1+2 / 2 vytažení klíče v 1+2 DIAGRAM SPÍNÁNÍ * poz. 2 poz a a 1+2 poz. 2 poz. 2 a 1+2 poz. 2 a 1+2 a 1+2 poz. 2 a Legenda Symboly a barvy tlačítek Disky tlačítek bez podsvícení (tlačítka 1 a 2 ) ZELENÁ ČERVENÁ BÍLÁ MODRÁ Disky tlačítek s podsvícením (tlačítko 3 ) ŽLUTÁ BÍLÁ ZELENÁ ČERVENÁ MODRÁ ČERNÁ ORANŽOVÁ ČERVENÁ MODRÁ ORANŽOVÁ 52 ŽLUTÁ ŽLUTÁ 7 ZELENÁ ZELENÁ 3 Legenda Barvy přepínačů, kontrolek a hřibových tlačítek Přepínače bez podsvícení (přepínače 15 až 24 ) RP GP 57 1 BP VP Přepínače s podsvícením (přepínače 15 až 24 ) RI GI BI VI 5 AP WP AI WI 9 ZELENÁ 73 ŽLUTÁ 77 ČERVENÁ Barvy impulsních hřibových tlačítek s černým okrajem (tlačítko 7 ) R B G V Barvy kontrolek (kontrolka ) R B G V A N černá A W 15 Legenda LED a spínací jednotky PRSL1800PI spínací jednotka PRSL1801PI spínací jednotka 1NC 92 PRSL1820PI LED 24/48 V AC/DC PRSL1821PI LED 0/230 V AC PRSL1891PI potenciometr 4.7 kω PRSL1892PI potenciometr 10 kω PRSL1893PI potenciometr 1 kω Všechny údaje, ilustrace a produkty v tomto dokumentu mohou být měněny bez předchozího upozornění. Mají pouze informativní charakter a nejsou závazné. TER Tecno Elettrica Ravasi srl Via Garibaldi 29/ Calco (LC) - Italy Registered Offi ce - via San Vigilio Olgiate Molgora (LC) - Italy Tel Fax info@terworld.com

17 Pokyny k instalaci a použití Nástěnný ovladač Victor je elektromechanické zařízení pro řídící obvody nízkého napětí (EN , ČSN EN ), používané jako elektrozařízení na strojích (EN ), v souladu se základními požadavky směrnice pro nízké napětí 200/95 / ES a směrnice Machine 200/42/CE. Ovladač je navržen pro průmyslové použití i pro použití v rámci mimořádně nepříznivých klimatických podmínek (provozní teplota od -40 C do + 80 C, vhodné pro použití v tropickém prostředí). Zařízení není vhodné pro použití v prostředí s nebezpečím výbuchu, s agresivními látkami nebo s vysokým procentem chloridu sodného (fyziologický roztok mlha). Oleje, kyseliny nebo rozpouštědla mohou poškodit zařízení; vyhnout se jejich použití při čištění. Nepřipojujte více než jednu fázi na každý spínač. Nepromazávejte ovládací prvky nebo přepínače. Instalaci a zapojení může provádět pouze odborný nebo vyškolený personál. Zapojení musí být provedeno správně podle aktuálních pokynů. Před instalací a údržbou nástěnného ovladače musí být vypnut hlavní vypínač stroje. Pokyny k instalaci nástěnného ovladače 1. Otevřete nástěnný ovladač. 2. Udělejte otvor do vhodného místa pro vložení kabelu do spodního krytu (7). Ujistěte se, že jste odstranili všechny odřezky; pro Victor 1 nejprve odstraňte držák spínače (9). 3. Pokud zvolíte spodní otvor pro vložení kabelu u ovladače Victor 1, nasaďte podložku (10) (Victor nevyžaduje podložky ve spodních otvorech). Pro všechny ovladače Victor platí, že pokud si vyberete postranní otvor- nasaďte podložku (5) a utáhněte kabelovou svorku (). 4. Připevněte nástěnný ovladač na podpěry. Ujistěte se, že bude odpovídat rozteč montážních otvorů na spodní části (7). Použijte šrouby M4 a zkontrolujte, zda je ovladač řádně upevněn. Použijte pouze speciální montážní otvory pro upevnění nástěnného ovladače. 5. Vložte více-pólový kabel do ovladače přes kabelovou svorku (). Zkraťte kabel na délku vhodnou pro zapojení spínacích jednotek / LED (8).. Zaizolujte holou část kabelu. 7. Utáhněte kabelovou svorku (), k upevnění více-pólového kabelu. 8. Zapojte všechny spínací jednotky / LED (8) v závislosti na popisu zapojení vytištěného na spínacích jednotkách / LED (utažení svorkovnic s točivým momentem, který se rovná 0,5 Nm (UL (c) UL: použití 0 C nebo 75 C mědi (Cu) vodiče a tuhý nebo ohebný drát -1 AWG). Dráty do konektorů: 2x0.5mm2-2x1.5 mm2-1x2.5 mm2). 9. Zavřete nástěnný ovladač a zkontrolujte správné polohy těsnění (4), ujistěte se, že těsnění dobře zapadá do krytu. POZOR: Ujistěte se, že vrchní a spodní část jsou umístěny ve správném směru. Ujistěte se, že není žádný kabel umístěn mezi spínači / LED (8) a ovládacími prvky umístěnými na horním krytu (1). Utáhněte upevňovací šrouby (3) na krytu (1) s točivým momentem 250 cnm. UPOZORNĚNÍ: Nepoužívejte ovládací prvky, pokud není ovladač zcela uzavřený ( jak je uvedeno v bodě 9), protože by mohlo dojít k uvolnění mechanického blokování. Pokud k tomu dojde, znovu umístěte mechanické blokování před uzavřením nástěnného ovladače. Pravidelné kroky údržby - Zkontrolujte správné dotažení šroubů (3) krytu (1, 7). - Zkontrolujte správné dotažení spínačů / LED (8), šroubů svorek. - Zkontrolujte zapojení (zejména v místech připojení do spínačů). - Zkontrolujte těsnění (4), gumy ovládacích prvků (2) a kabelovou průchodku (). - Zkontrolujte, zda plastový kryt (1, 7) nástěnného ovladače není poškozen. - Zkontrolujte správné upevnění nástěnného ovladače. V případě, že upravíte jakýkoliv díl nástěnného ovladače, platnost značek a záruka na zařízení se ruší. V případě jejich výměny použijte pouze originální náhradní díly. TER nenese žádnou odpovědnost za škody způsobené nesprávným používáním nebo nesprávnou instalací zařízení. Specifikace UL Technické specifikace UL Kód Victor certifi kováno UL = F81 = F82 Kategorie = NKČR / NKCR7 Kontakty - hodnocení = A00, Q00 LED PRSL1821PI- hodnocení = 0-240VAC, 1,15-2,50ma LED PRSL1820PI -hodnocení = VDC / AC, 1,30-2,70mA Životní prostředí hodnocení (Victor šedý a černý) = Typ 1, 4 a 4 Životní prostředí hodnocení (Victor žlutý) = Typ 1, 4 a 4 pouze vnitřní použití Průměr kabelu = F81xx od 0.39 in (10mm) do 0.55 in (mm) = F82xx od 0.24 in (mm) do 0.47 in (mm) Typ přívodní šňůry = fl exibilní, minimálně SW nebo SJW (ZJCZ / 7) Velikost vodičů = -1 AWG ohebný nebo pevný Vodiče = Měď (CU) 0/75 C Konektor - moment dotažení = 4,50 lb.in (0,5 Nm) Označení = Tlačítka nouzového zastavení Kategorie = NISD3 Kód = PRSL1880P1, PRSL1881PI Spínací jednotky = PRSL1801PI (A00, Q00) Spínací jednotky = PRSL1800PI (A00, Q00) Kód = PRSL1890PI Spínací jednotky = PRSL1801PI (A00, Q00) Tyto komponenty jsou určeny pro použití v TECNO ELETTRICA RAVASI SRL dle seznamu (NKCR) u ovladačů MIKE a VICTOR Victor - Nástěnný n ovladač a č

18 FUNKCE SPÍČŮ Reference 1 Spínač I rychlost 1 Spínač I rychlost 2 Spínač II rychlost Reference 2 Spínač 1 Spínač Tlačítko 2 - rychlostní Přepínače 0/1/1+2 Reference Reference 1 Spínač 1 Spínač 2 Spínač 1 Spínač Přepínače 1/0/2 Přepínače 1/1+2/2 Přepínače 1/2 Přepínače 0/1 Ø 4,5 5 Spínač Spínač 1NC 1 LED 2 LED 17,5 28 Počet prvků Rozměry (mm) A 1 37, A , Všechny údaje, ilustrace a produkty v tomto dokumentu mohou být měněny bez předchozího upozornění. Mají pouze informativní charakter a nejsou závazné. TER Tecno Elettrica Ravasi srl Via Garibaldi 29/ Calco (LC) - Italy Registered Offi ce - via San Vigilio Olgiate Molgora (LC) - Italy Tel Fax info@terworld.com
