1 Projekt realizovaný na SPŠ Nové Město nad Metují s finanční podporou v Operačním programu Vzdělávání pro konkurenceschopnost Královéhradeckého kraje Modul 03 Technické předměty Ing. Pavel Dostál 1 Vývoj NC strojů Rozdělení NC strojů Výhody a přednosti NC strojů ŘS s přetržitým řízením ŘS se souvislým řízením Způsoby programování Souřadné systémy NC strojů Stavba NC programu CAM systémy a jejich účel Základní moduly CAM systémů Nejznámější CAM produkty Prostředí a nastavení systému Ovládání systému Soubory AlphaCAMu Ing. Pavel Dostál 2 1

2 pružně řiditelné stroje; vhodné i pro kusovou výrobu; pracují v automatickém pracovním cyklu; uplatnění ve všech oblastech strojírenství, ale nejdůležitější oblastí jsou CNC obráběcí stroje NC stroje 1. vývojového stupně konvenční stroje, ke kterým jsou přiřazeny číslicové řídící systémy NC stroje 2. vývojového stupně jsou vybaveny servosystémy umožňujícími řízení v obecných cyklech NC stroje 3. vývojového stupně konstrukčně jsou zaměřeny na použití ve výrobních sestavách, jsou přizpůsobeny na řízení technologického i výrobního procesu počítačem Ing. Pavel Dostál 3 Jednoprofesní (pro jeden druh operace) na jedno upnutí vykonají jeden druh operace (CNC soustruhy, frézky, vrtačky.) Víceprofesní - na jedno upnutí vykonají více druhů operací; nazývají se obráběcí centra Rozdělení obráběcích center: Ing. Pavel Dostál 4 2

3 produktivnější a hospodárnější odpadá výroba a používání přípravků (zejména vrtacích) snadná změna výrobního programu zvýší se kvalita výrobků, odpadají chyby způsobené obsluhou snižují se požadavky na kvalifikaci obsluhy výrobní čas je přesně dán a nezáleží na obsluze Nevýhody: Ing. Pavel Dostál 5 Systémy stavění souřadnic nejstarší řízení Pravoúhlé řízení Ing. Pavel Dostál 6 3

4 2D řízení 2,5D řízení 3D řízení Ing. Pavel Dostál 7 Absolutní programování Přírůstkové inkrementální programování Ing. Pavel Dostál 8 4

5 osy souřadného systému jsou rovnoběžné s hlavními vodícími plochami stroje kladný smysl pohybu v určité ose je ve směru narůstání rozměru obrobku osa Z (W) je vždy rovnoběžná s osou hlavního vřetene osa X (U) je kolmá k ose Z a rovnoběžná s povrchem upínací plochy stolu osa Y (V) doplňuje osy X a Z podle pravidla pravé ruky rotační pohyby kolem os X,Y a Z se označují A,B a C; kladný smysl těchto rotací je pravotočivý Ing. Pavel Dostál 9 NC program je soubor číselných informací, které popisují činnost stroje Program obsahuje Program se skládá z vět (bloků), věty jsou sestaveny ze slov. Slovo popisuje jeden příkaz a obsahuje adresový znak a číselný kód Ing. Pavel Dostál 10 5

6 G přípravné funkce M pomocné funkce Ostatní funkce Ing. Pavel Dostál 11 Computer Aided Manufacturing počítačová podpora výroby tvorba nebo načtení 2D tvaru součásti nebo 3D modelu postupné obrobení polotovaru vybranými nástroji a zvolenými řeznými podmínkami generování drah nástroje simulace drah nástroje kontrola kolizí nástroje s obrobkem generování NC kódu postprocesorem pro požadovaný typ obráběcího stroje Ing. Pavel Dostál 12 6

7 CAD modul nebývá v každém software CAM modul Ing. Pavel Dostál 13 Siemens NX AlphaCAM SurfCAM GibbsCAM SolidCAM InventorCAM EdgeCAM někteří výrobci obráběcích strojů si CAM software přímo vyvíjejí např. švýcarská firma TORNOS (dlouhotočné soustružnické automaty s protivřetenem) Ing. Pavel Dostál 14 7

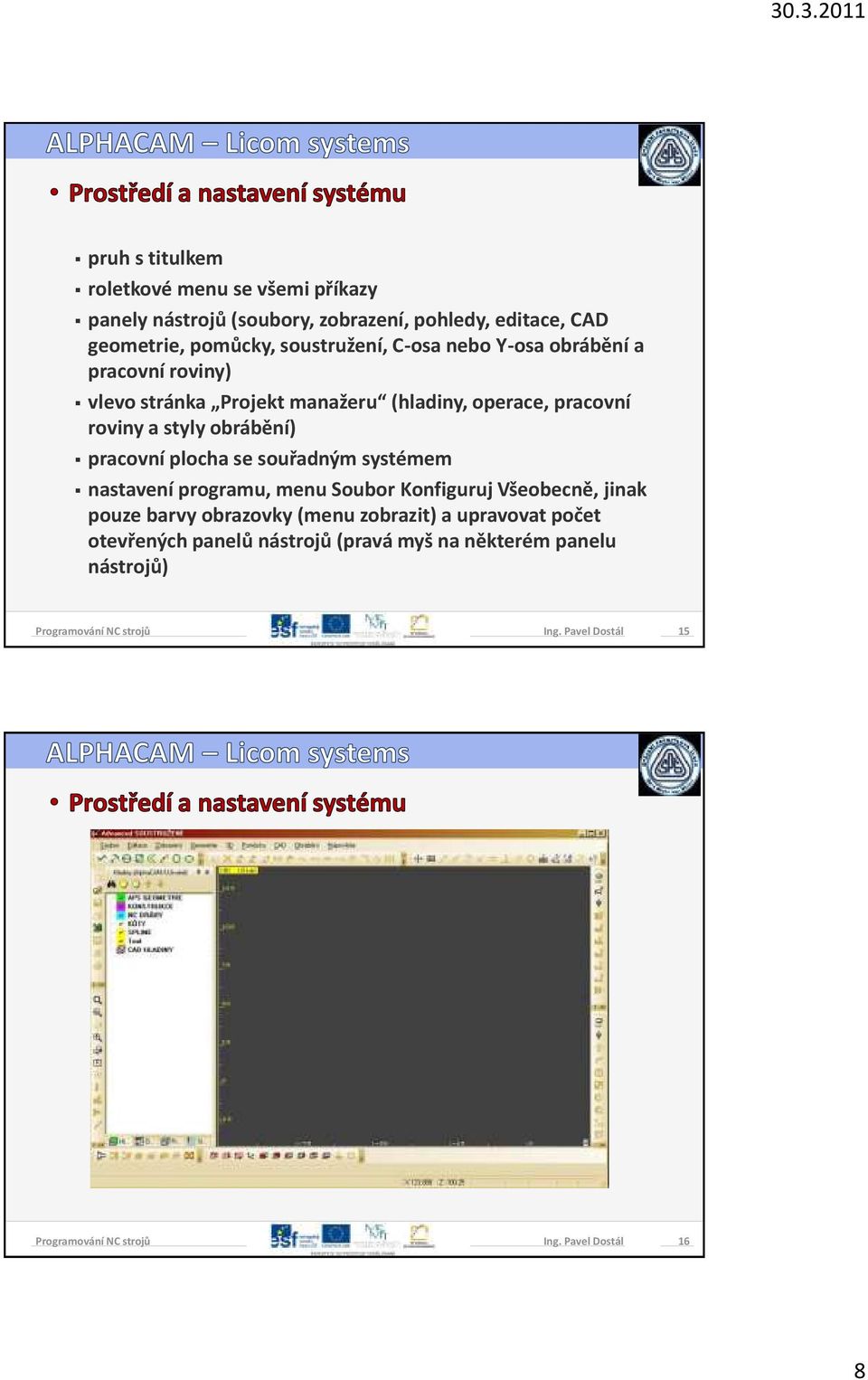

8 pruh s titulkem roletkové menu se všemi příkazy panely nástrojů (soubory, zobrazení, pohledy, editace, CAD geometrie, pomůcky, soustružení, C-osa nebo Y-osa obrábění a pracovní roviny) vlevo stránka Projekt manažeru (hladiny, operace, pracovní roviny a styly obrábění) pracovní plocha se souřadným systémem nastavení programu, menu Soubor Konfiguruj Všeobecně, jinak pouze barvy obrazovky (menu zobrazit) a upravovat počet otevřených panelů nástrojů (pravá myš na některém panelu nástrojů) Ing. Pavel Dostál 15 Ing. Pavel Dostál 16 8

9 soubor (nový,.. post,.. ) editace (zpět, zruš, rozděl, spoj, zrcadli, otoč,. ) zobrazení (zoom, pohledy, 3D pohled, simulace,. ) geometrie (přímka, kružnice, ) 3D (vyber součást, pracovní roviny) pomůcky (měření, úchop,..) CAD (kótování, hladiny,. ) obrábění (materiál, nástroj, obráběcí operace,. ) nápověda Ing. Pavel Dostál 17 název.atd, nebo název.amd soubor s geometrií obrobku a drahami nástroje název.anc soubor s NC kódem nový Ctrl+N; otevřít Ctrl+O; uložit Ctrl+S CAD soubor načti Ctrl+l (DXF,DWG,IGES,CADL,VDA-FS, ) CAD soubor ulož (DXF, IGES, VDA-FS, WMF, ) vypiš NC kód Ctrl+L tisk Ctrl+P Ing. Pavel Dostál 18 9
